Besiktningsrapport

8.5

Installation genom

Svea Solar

Datum

26 april 2023

Ort

Ytterby

Län

Västra Götalands län

AC Böjradie

Skenornas överhäng

Skenskarvar

+ 5

87% godkända

13% ej godkända

Om installationen

Paneler

Trina: Vertex DE09.05

Montagesystem

CC90- UNUM Betongpannor

Växelriktare

Huawei: SUN2000-(3-10KTL)-M1

Tillbehör

Säkerhetsbrytare AC

Installerad av Svea Solar som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos

)

Kontrollpunkter

Allmänt (3)Tak 1, CC90- UNUM Betongpannor (23)Tak 1, Trina: Vertex DE09.05 (15)Varselmärkning (5)Växelriktare (27)

Allmänt

Anmärkningar

1/3

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

ELSÄK-FS 2022:1 (3 kap. 6 §)

Godkända kontrollpunkter

2/3

Avtal

Strängschema

Tak 1, CC90- UNUM Betongpannor

Anmärkningar

7/23

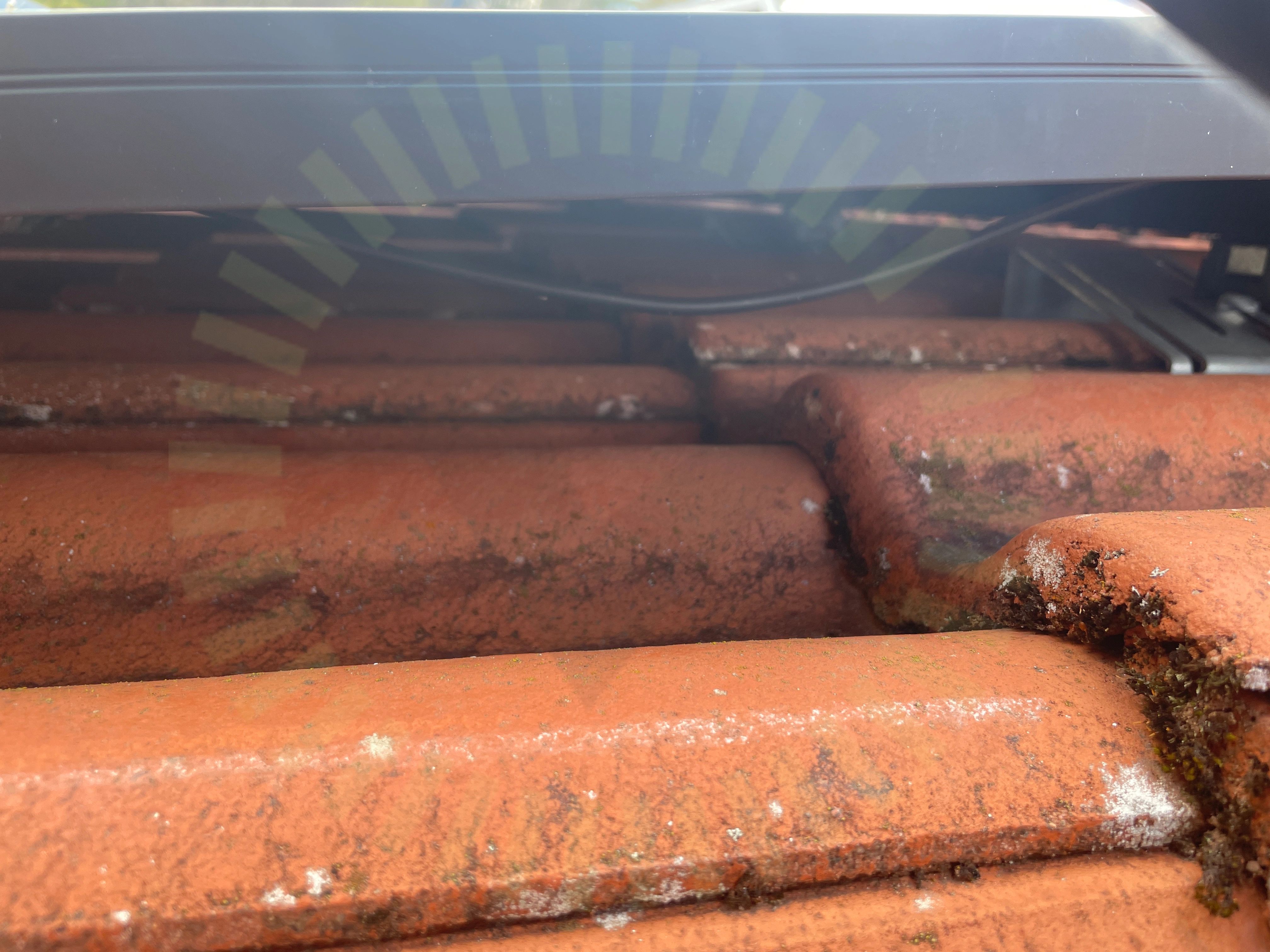

2.1 Kabeluppfästning

Inte godkänd

Kablage hänger nära taket. På andra ställen var det närmare där bild ej var möjlig.

SS 436 40 00 (712.521.101 och 522.8.4)

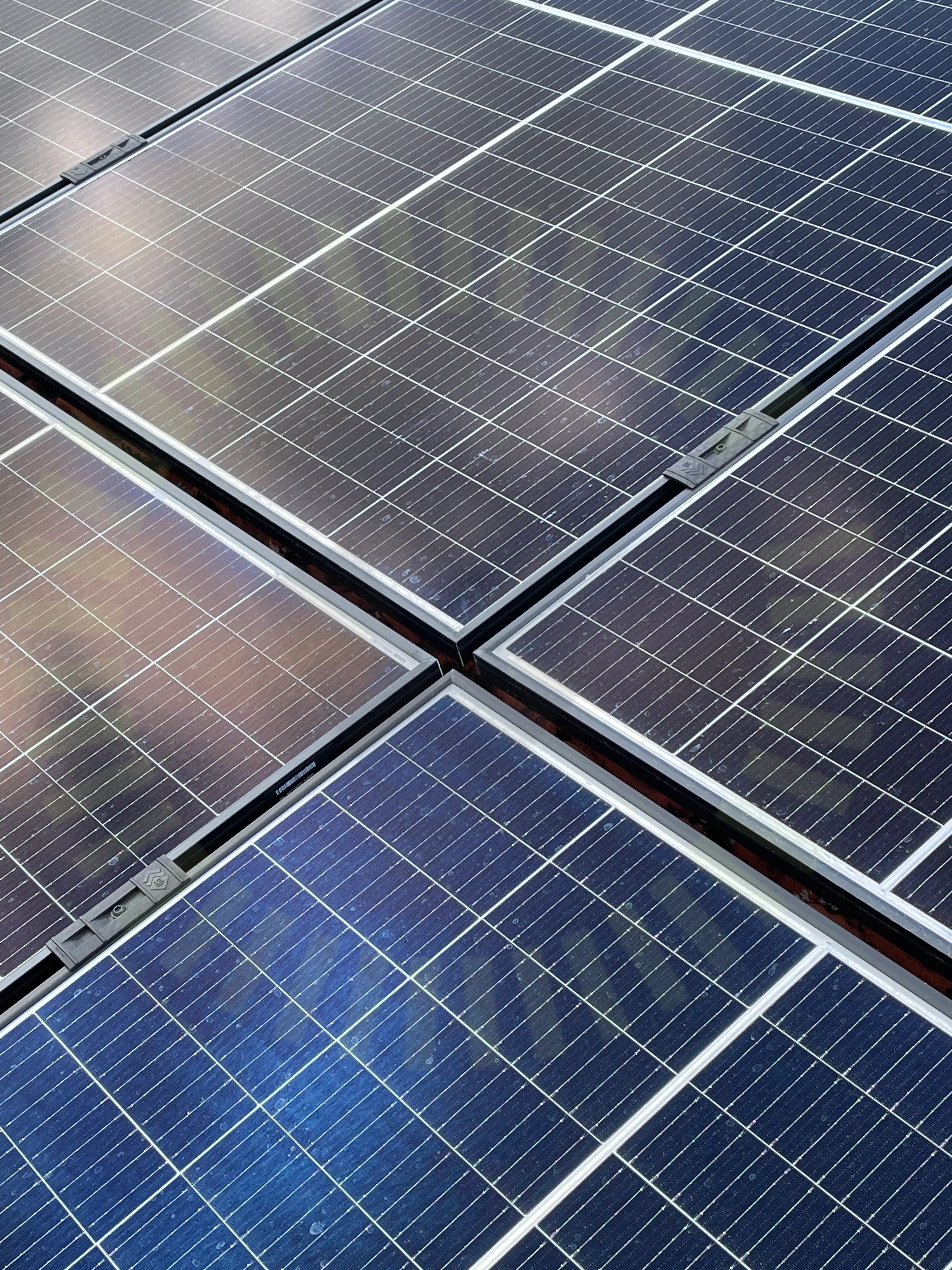

2.2 Klämmans orientering

Inte godkänd

Klämmor är felvända.

MI – Montageinstruktion CC90- UNUM på takpannor av betong, Document No 2103010, Sida 6

2.3 Skenornas infästning skruvade

Inte godkänd

Skenan är inte fäst i infästningsmaterialet korrekt, skruv saknas. Båda sidor kontrollerade.

MI – Montageinstruktion CC90- UNUM på takpannor av betong, Document No 2103010, Sida 5

2.4 Takkrokarnas CC

Rekommendation

Infästningar är inom godkänt avstånd. Skenan buktar tydligt på de sträckorna trotts att det inte ligger någon last på panelerna.

MI – Montageinstruktion CC90- UNUM på takpannor av betong, Document No 2103010, Sida 1-2

2.5 Främmande material

Inte godkänd

Använda skruvar är inte från tillverkaren.

MI – Montageinstruktion CC90- UNUM på takpannor av betong, Document No 2103010, Sida 8

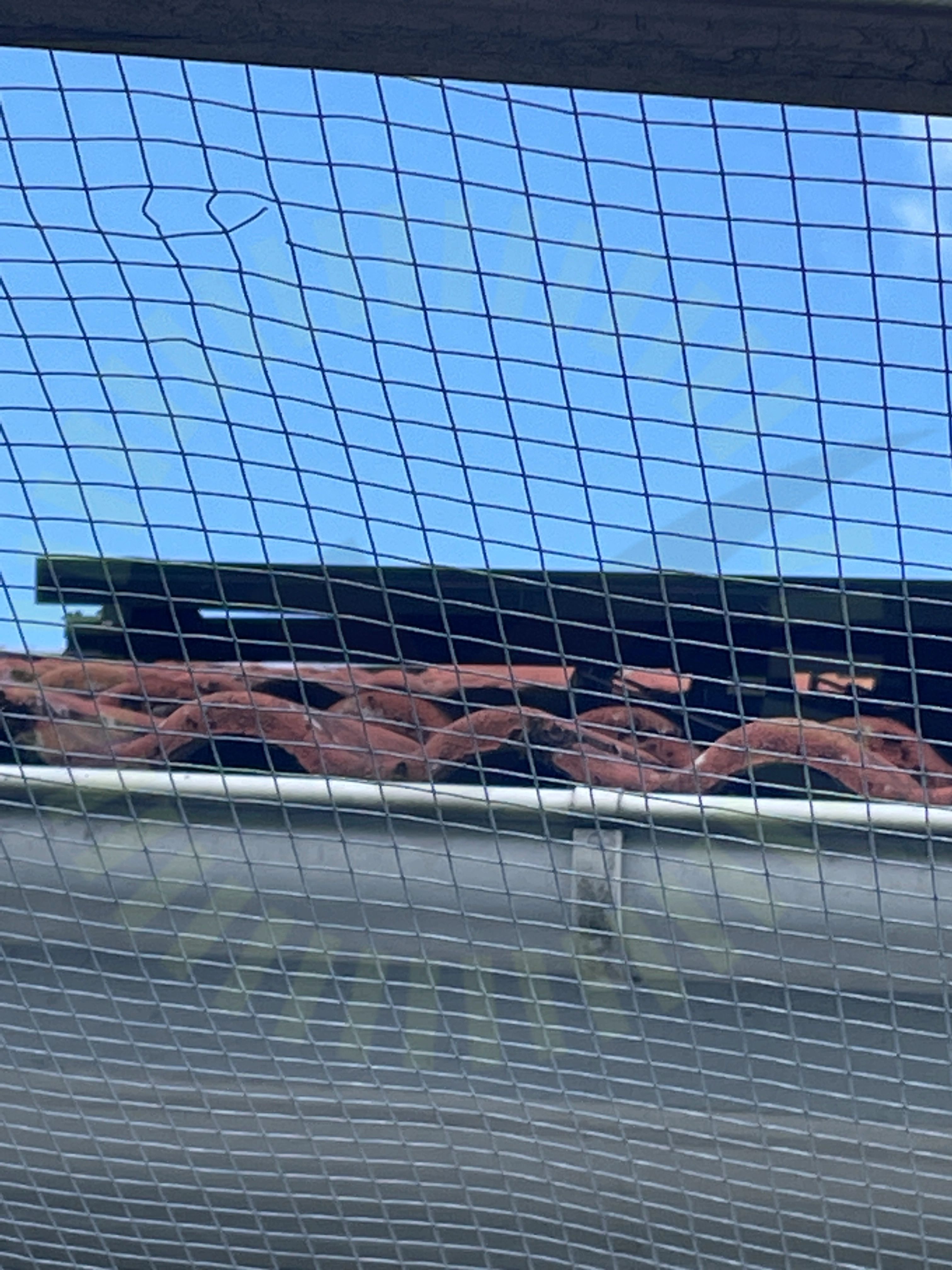

2.6 Skenornas överhäng

Inte godkänd

Överhänget från sista infästningskrok är inte korrekt.

MI – Montageinstruktion CC90- UNUM på takpannor av betong, Document No 2103010, Sida 2

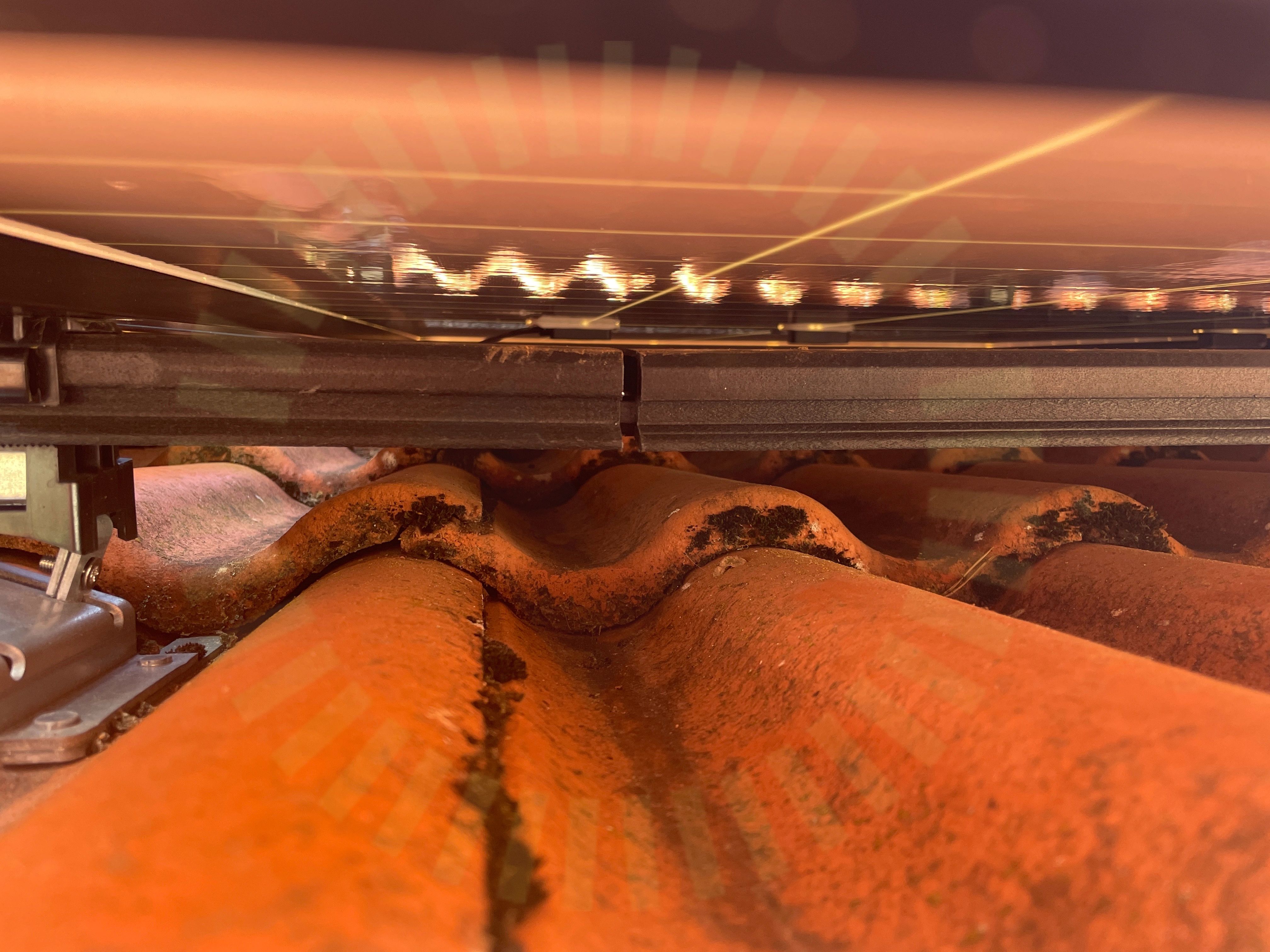

2.7 Skenskarvar

Inte godkänd

Sammankopplingen mellan skenorna är inte korrekt installerad.

MI – Montageinstruktion CC90- UNUM på takpannor av betong, Document No 2103010, Sida 4-5

Godkända kontrollpunkter

15/23

DC kabel förläggning

Föremål mellan skena och panelram

Läktinfästning

Panelramens höjd

Skenornas infästning

Säkerhetsavstånd

Klämmans placering i skena

Mittklämmor skruv

Skada på klämmor

Skador

Skenans utstick för klämma

Takkrokarnas CC skenstart

Takkrokstyper

Väderbeständigt material

Ändklämmor

Ej tillgängligt vid besiktning

1/23

Takgenomföring

Tak 1, Trina: Vertex DE09.05

Anmärkningar

1/15

3.1 Kopplingslåda

Inte godkänd

Kablage draget motsatt håll från kopplingslådans utgång direkt när den kommer ut.

Godkända kontrollpunkter

14/15

Dräneringshål

Förbindelse av kontakter

Föremål mot bakstycke

Klämmornas placering

Klämmornas överlappning

Kontakter

Panelkablagets böjradie

Panelramar separerade

Punktbelastning

Skador

Skugga

Spänningar i ram

Stress på kontakter

Strängförläggning

Varselmärkning

Anmärkningar

1/5

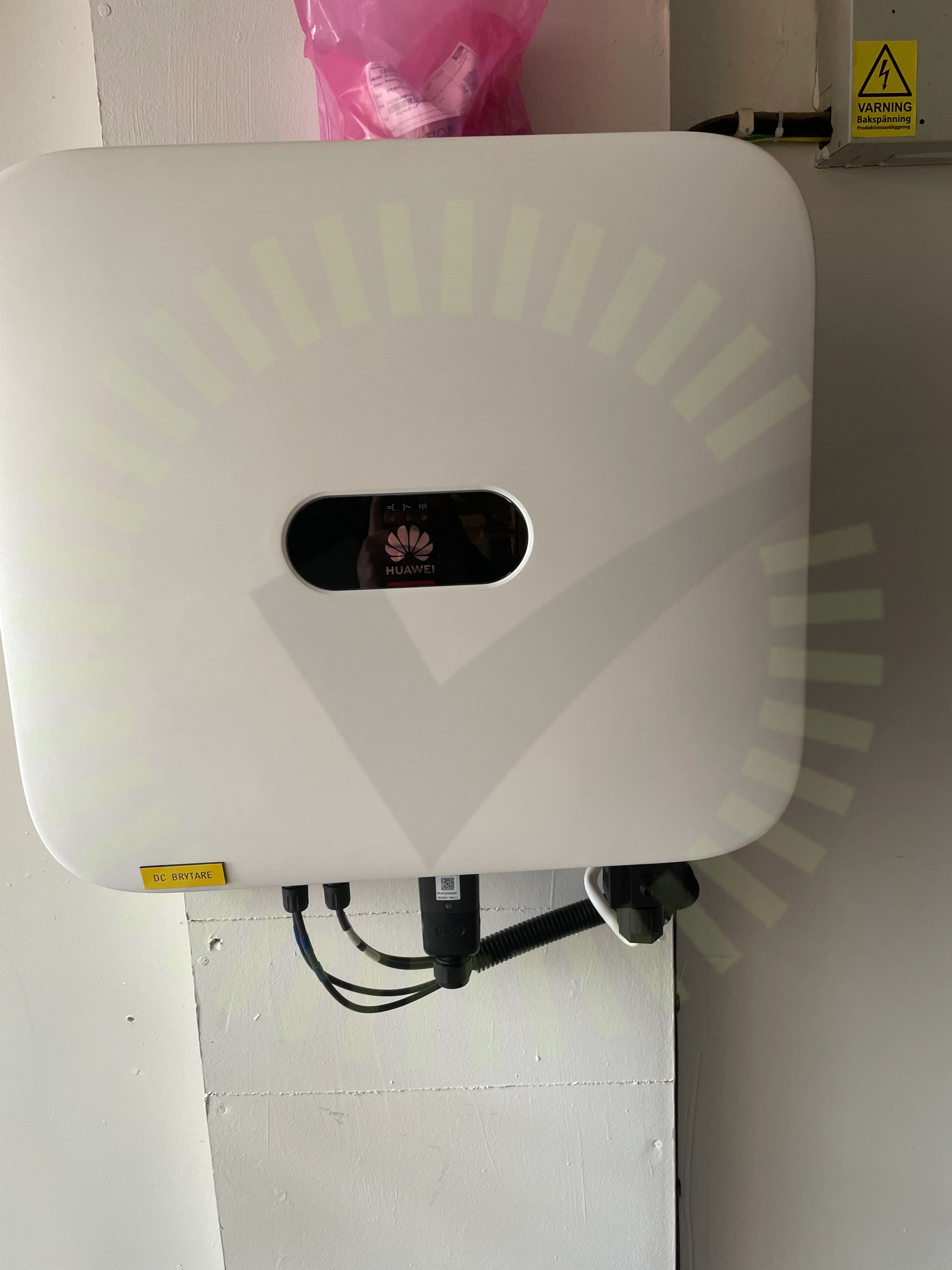

4.1 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.

SS 436 40 00 (712.514.102) / (134.1.7) - ELSÄK-FS 2022:1 - 3 kap. § 6

Godkända kontrollpunkter

4/5

Informering av solceller

Missvisande varselmärkning

Tillförlitligt fäst

Varning för backspänning

Växelriktare

Anmärkningar

1/27

5.1 AC Böjradie

Inte godkänd

Kabelns böjradie inte godkänd.

SS 436 40 00 (522.8.3)

Godkända kontrollpunkter

26/27

AC anslutning växelriktare

AC Kablage förläggning

AC kablage skarp kant

Avstånd närliggande objekt

Avstånd till hav

Bakomliggande material

DC Kablage egenskaper

DC Kablage förläggning

DC Kablage skydd

DC Kontakter anslutning

DC Kontakter stress

Fastsäkring av produkt

Genomföringar

Huvudsäkring

Infästning

Jordning av chassi

Kabeldimensionering

Kontakter

Ledare Fastspända

Likspänningskomponenter

Märkning

Placering

Säkringsdimension

Uppskalad ledare

Ventilation

Väderbeständigt material
