1.1 Mätprotokoll DC
Inte godkändMätningar av DC strängar saknas.
Besiktningsrapport
8.1
Installation genom
Sesol
Datum
12 september 2023
Ort
SÖLVESBORG, Blekinge län
85% godkända15% ej godkända
Om installationen
PanelerLongi: LR5-54HTB
MontagesystemNordmount Panntak
VäxelriktareHuawei: SUN2000-(3-10KTL)-M1
TillbehörSäkerhetsbrytare AC
TillbehörUndercentral
Installerad av Sesol som har ett medelhögt snittbetyg på 8.9 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmänt
Anmärkningar
1/3Godkända kontrollpunkter
2/3AvtalSträngschema
Säkerhetsbrytare AC
Godkända kontrollpunkter
7/7AnslutningBöjradieEgenskaperFörskruvningarInfästningPlaceringYttre påverkan
Tak 1, Longi: LR5-54HTB
Anmärkningar
4/17

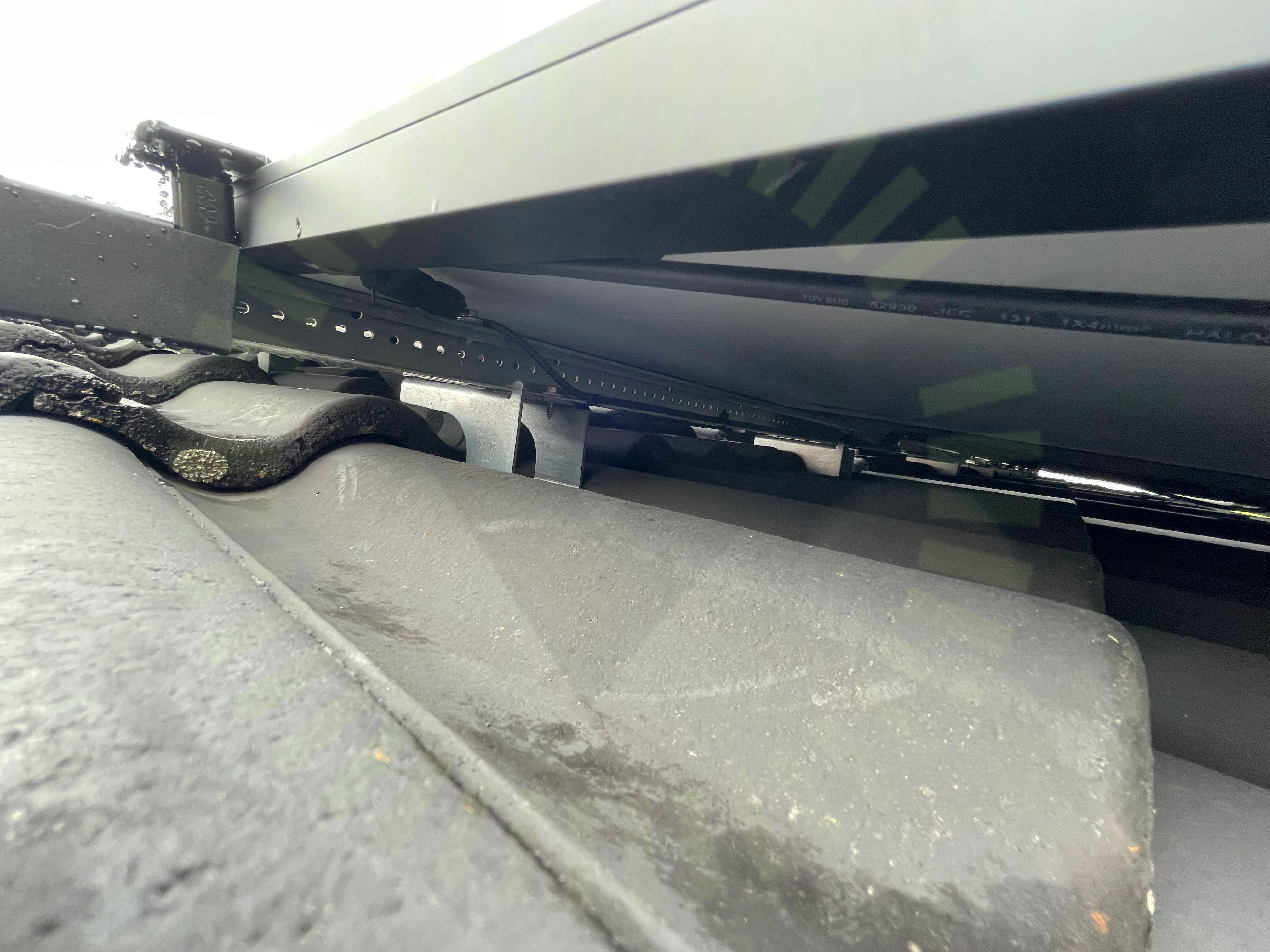

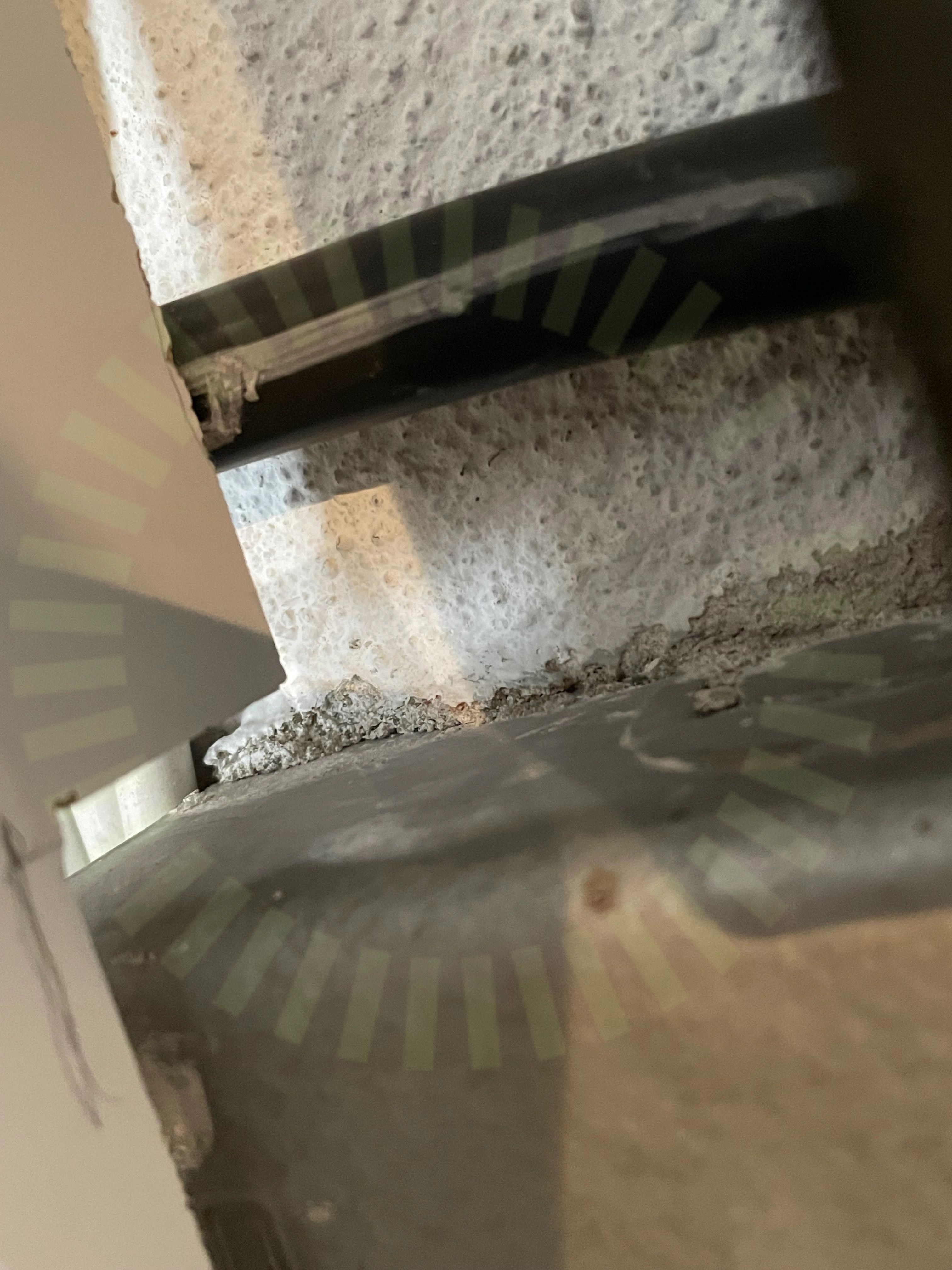

3.1 Föremål mot bakstycke
Inte godkändKontakt trycker mot panelens undersida.
Installation Manual for LONGi Solar PV Modules, V15, Sida 13

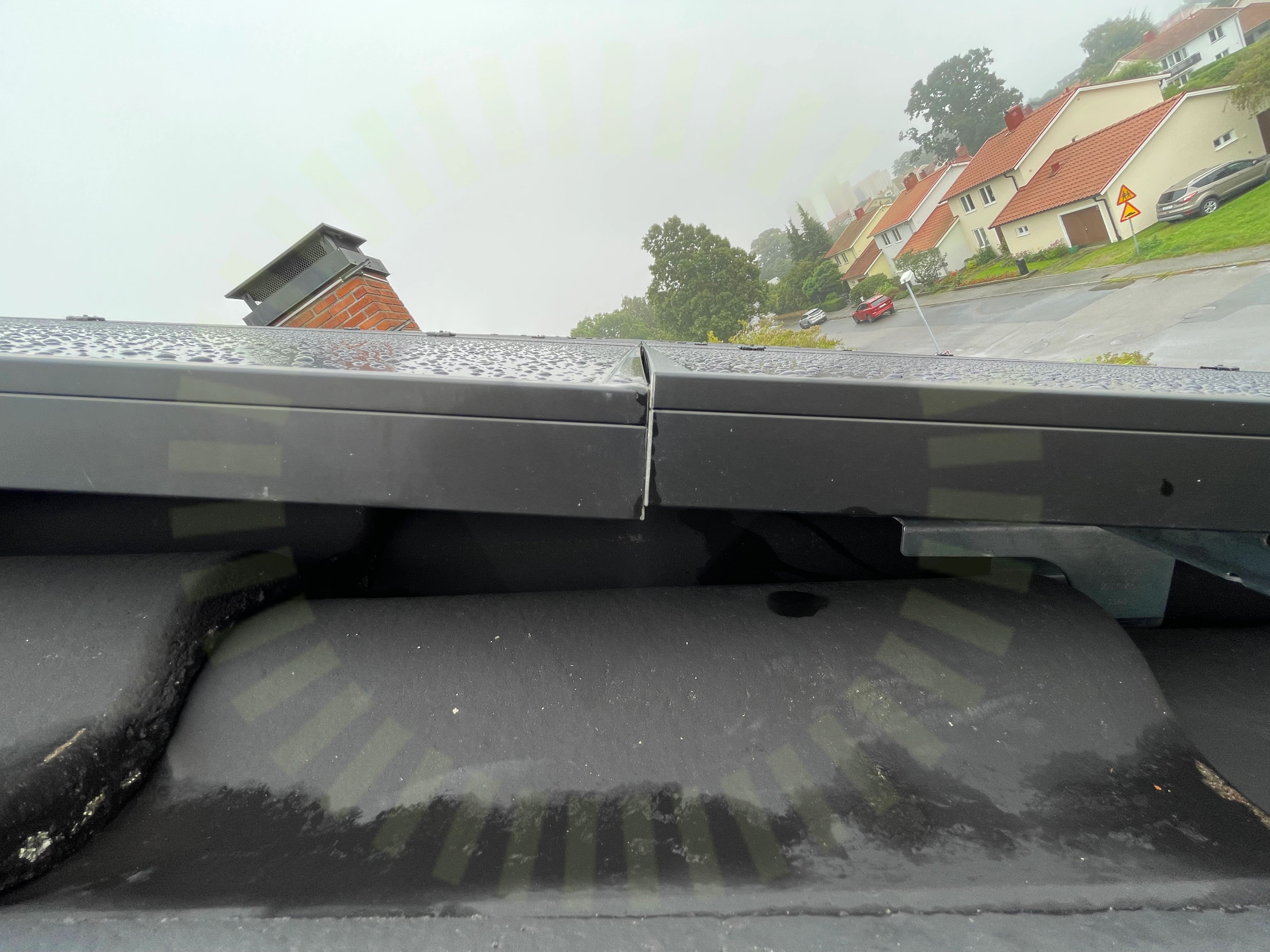

3.2 Mellanrum
Inte godkändPanelerna är inte monterade med korrekt avstånd till varandra.
Installation Manual for LONGi Solar PV Modules, V15, Sida 13

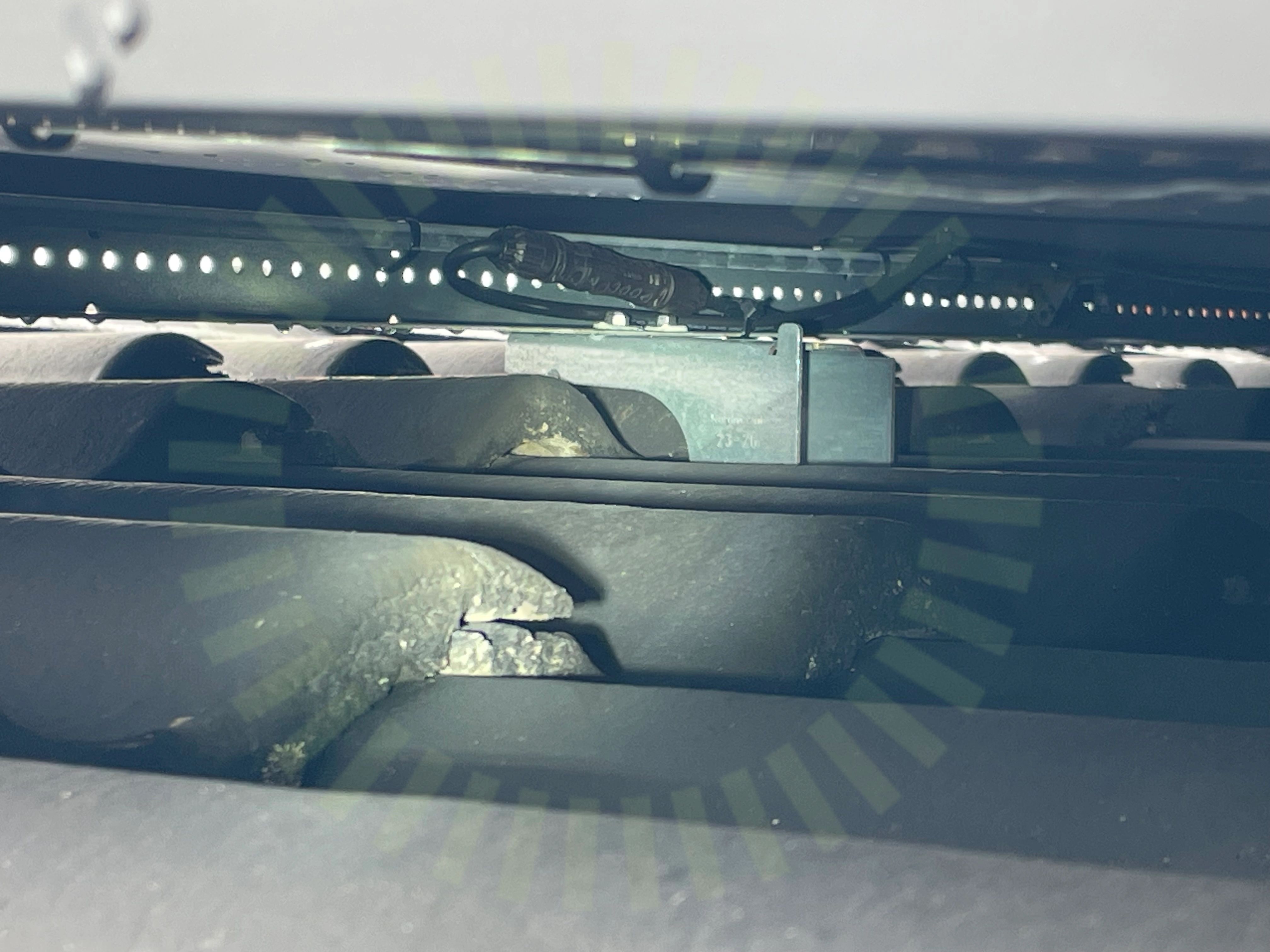

3.3 Panelkablagets böjradie
Inte godkändPanelernas kablar har en för skarp böjradie.
Installation Manual for LONGi Solar PV Modules, V15, Sida 25
3.4 Kopplingslåda
Inte godkändHängande kabel från kopplingslåda utsätter kopplingslåda för stress.
Godkända kontrollpunkter
11/17Avstånd till takDräneringshålFörbindelse av kontakterKlämmornas placeringPunktbelastningSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggningÖverlappning
Ej tillgängligt vid besiktning
2/17Förläggning DC kontakterKontaktdon
Tak 1, Nordmount Panntak
Anmärkningar
3/214.1 Skenornas överhäng
Inte godkändSnö- och vindlastberäkning saknas. Underlag att kontrollera korrekt avstånd mot är inte tillgängligt.
Snö- och vindlastberäkning
4.2 Snö- och Vindlastberäkning
Inte godkändKorrekt lastberäkning saknas vid besiktning. Leverantör har lämnat lastberäkning för Weland stål infästning.
Tillverkarens montageanvisningar
4.3 Takkrokarnas CC
Inte godkändSnö- och vindlastberäkning saknas. Underlag att kontrollera korrekt avstånd mot är inte tillgängligt. Högsta uppmätta avstånd är: 1200mm.
Snö- och vindlastberäkning
Godkända kontrollpunkter
10/21DC kabel förläggningFrämmande materialKabeluppfästningKlämmans placering i skenaKlämmornas överlappningMittklämmorPanelramens höjdSkenornas infästningSkenskarvarSäkerhetsavstånd
Ej tillgängligt vid besiktning
8/21Föremål mellan skena och panelramLäktinfästningSkadorSkenans utstick för klämmaTakgenomföringUnderliggande takpannaVäderbeständigt materialÄndklämmor
Undercentral
Anmärkningar
1/95.1 PEN-ledare
Inte godkändInstallation utförd med fyrledarsystem. PEN ledare har felaktig dimension och är inte korrekt uppmärkt.
SS 436 40 00, utgåva 4, 543.4.1
Godkända kontrollpunkter
8/9BöjradieFasskenaFemledarsystemFörskruvningarInfästningIP-KlassningPlaceringSkydd mot beröring
Varselmärkning
Godkända kontrollpunkter
4/5Informering av solcellerMissvisande varselmärkningVarning för backspänningVarning för likspänning
Ej tillgängligt vid besiktning
1/5Tillförlitligt fäst
Växelriktare
Anmärkningar
5/32

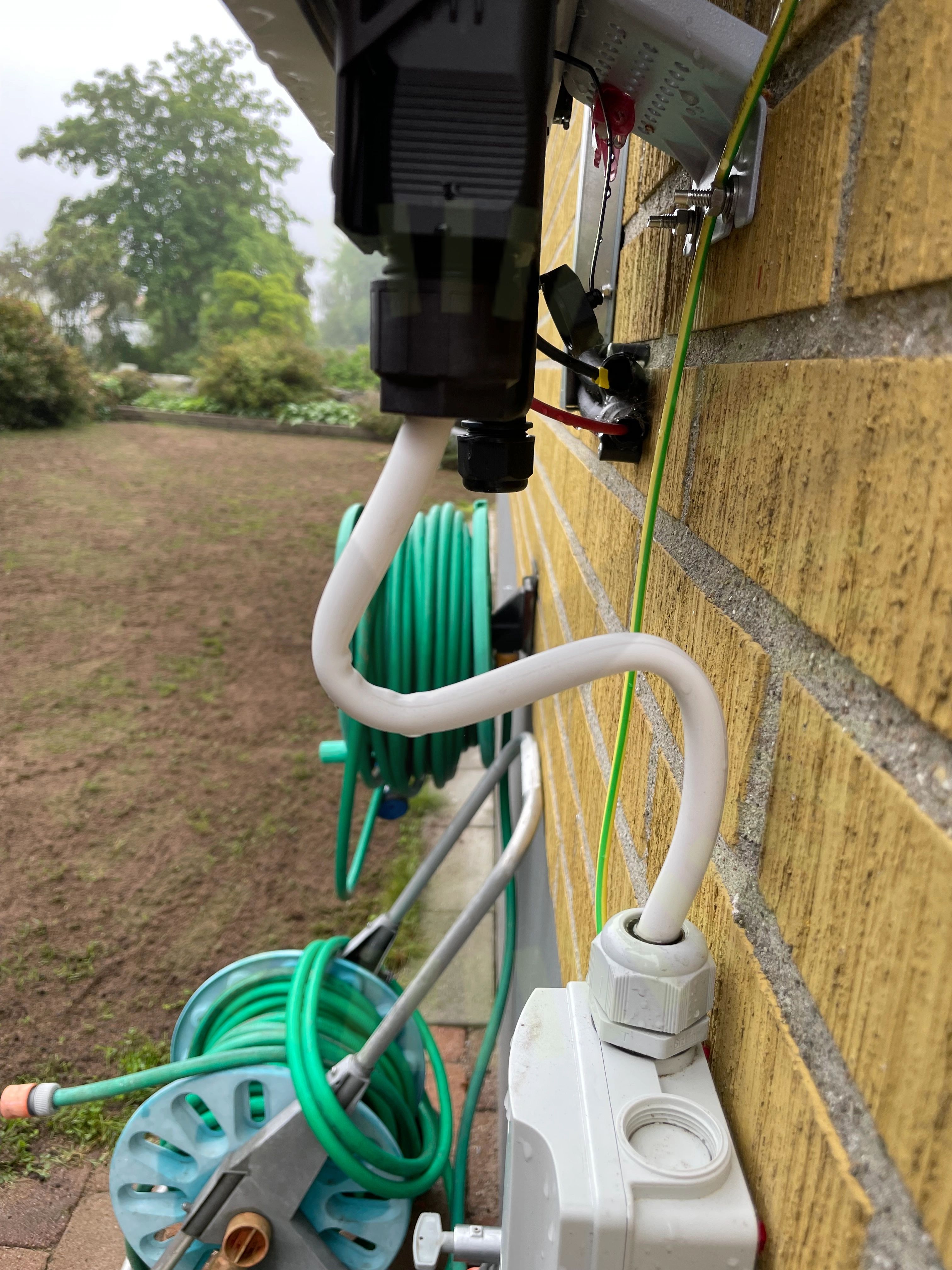

7.1 AC Böjradie
Inte godkändKabelns böjradie inte godkänd. Kabel har böjts så den har deformerats.

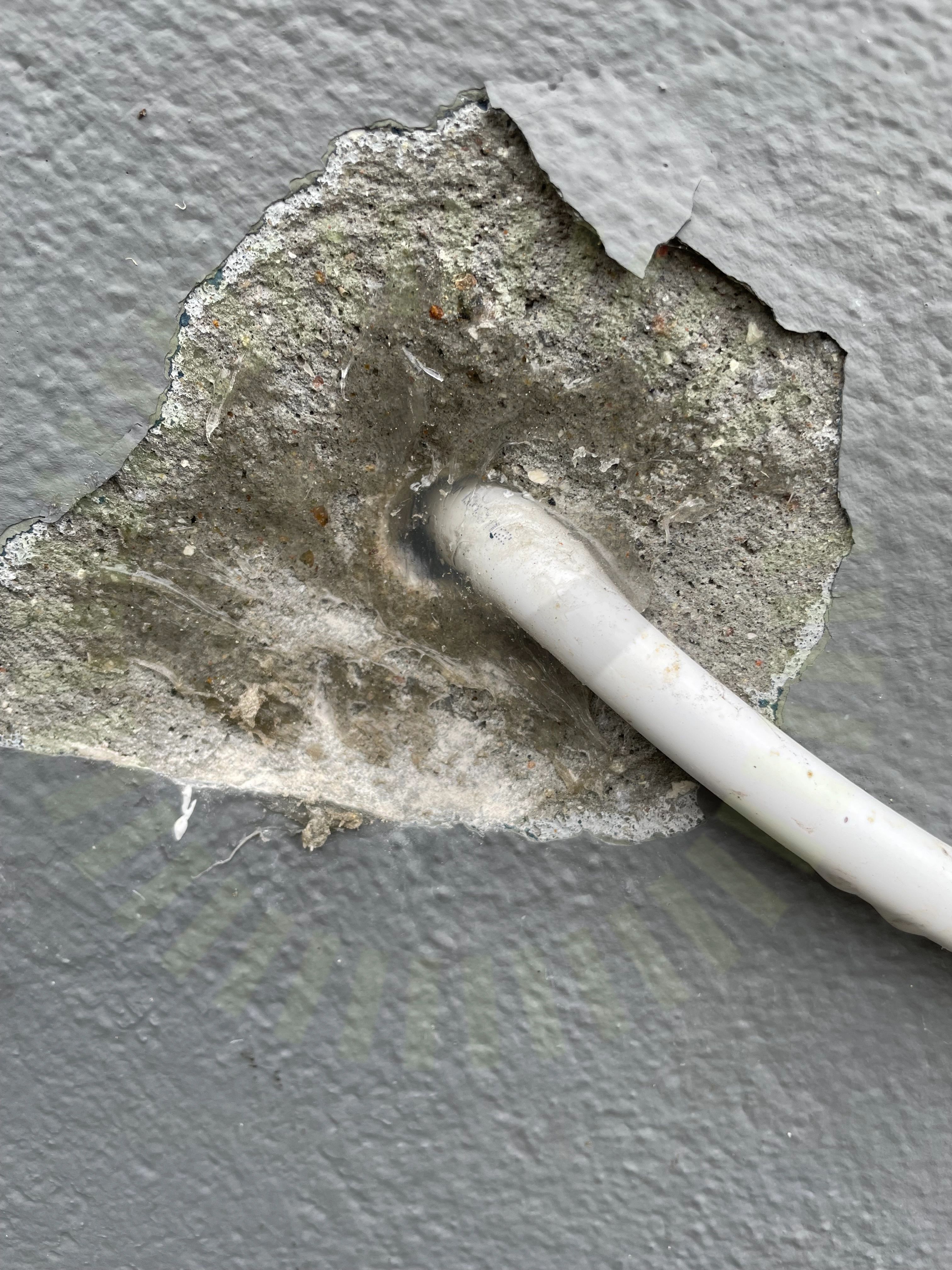

7.2 Genomföringar
Inte godkändGenomföring inte tätad med väderbeständigt material.
7.3 Skadat kablage
Inte godkändMantel på kablage skadat.

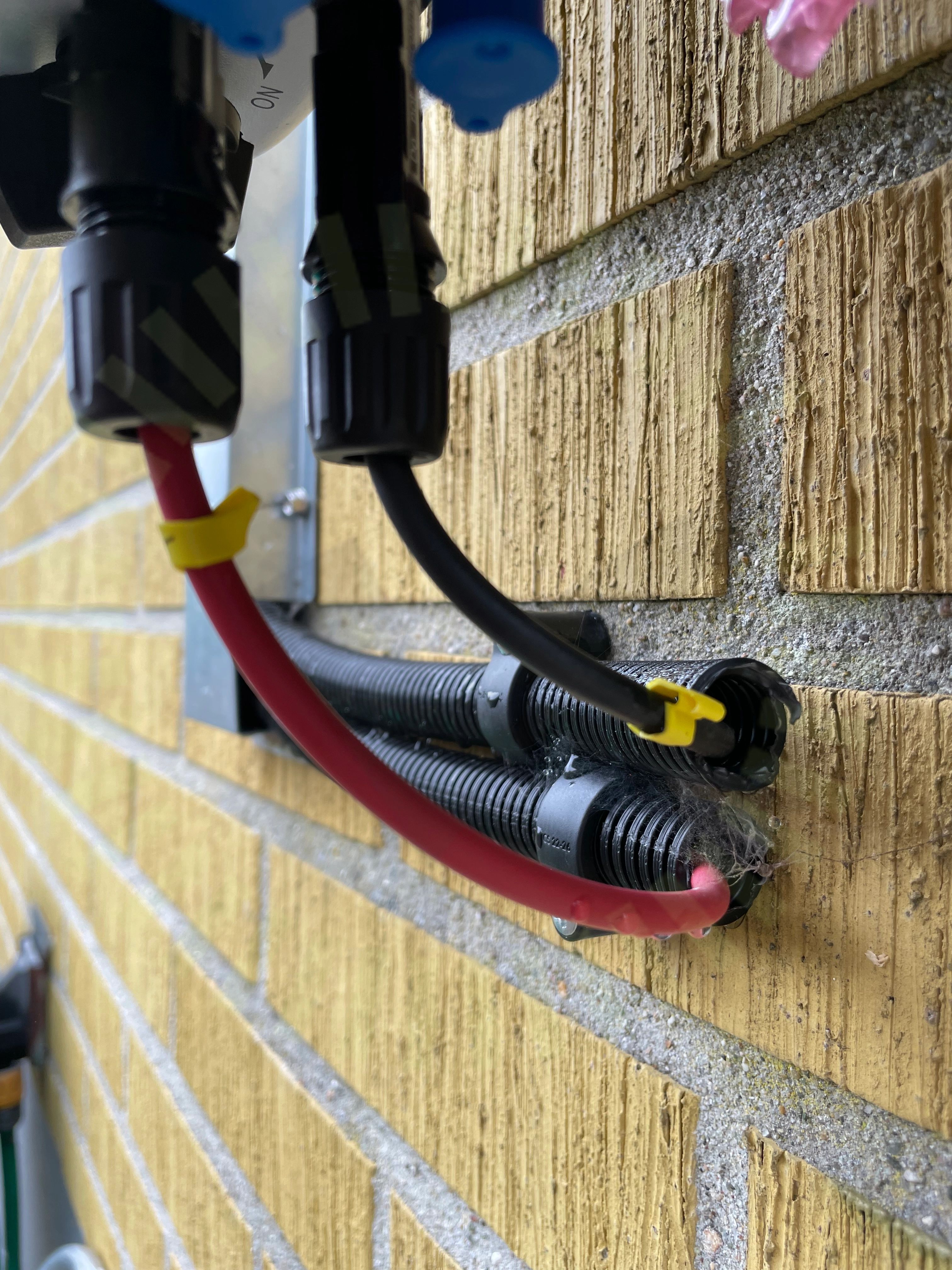

7.4 Stress på kontakter
Inte godkändVäxelriktarens kontakter utsätts för stress. Kontakter dras mot väggen.

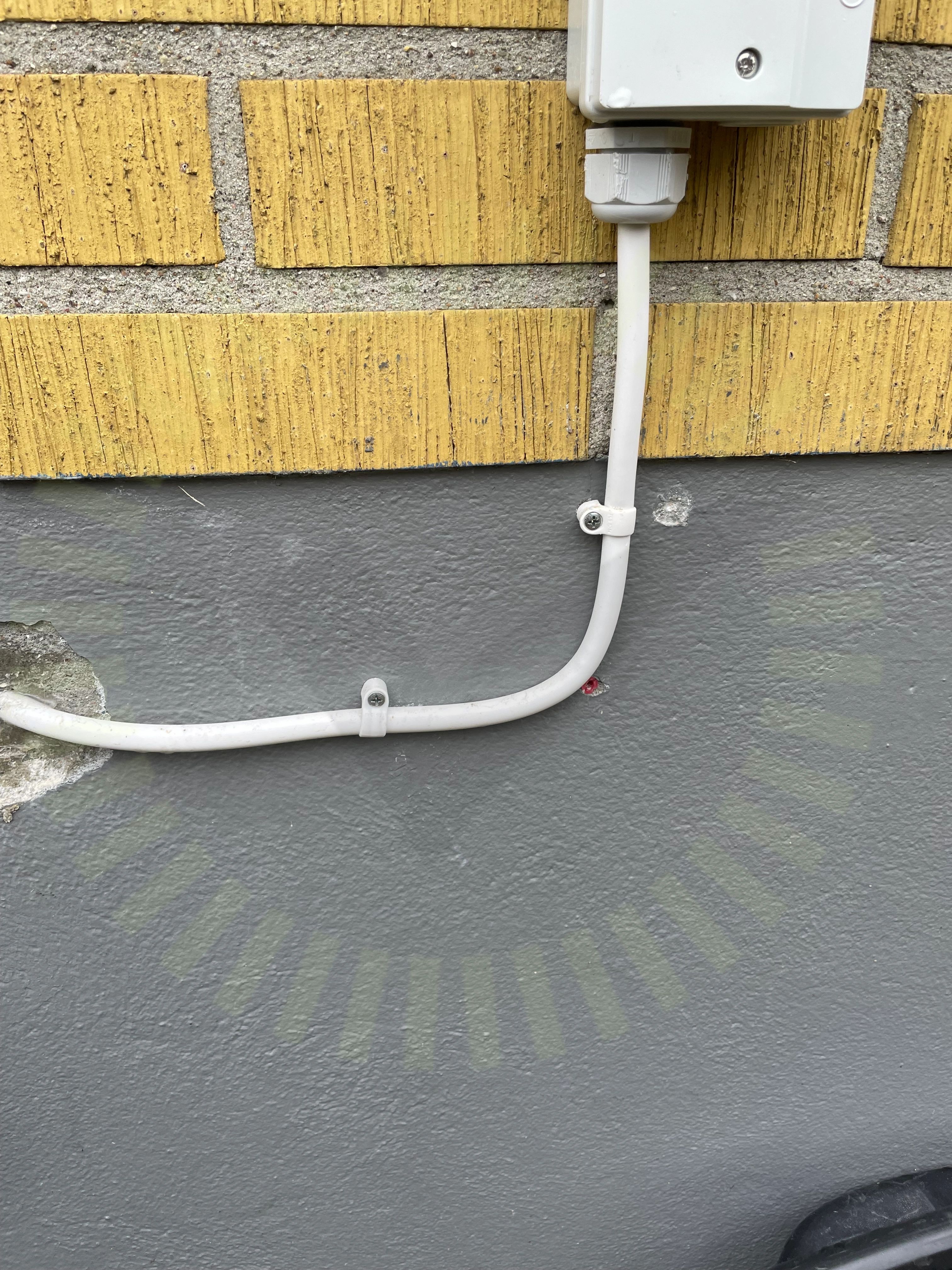

7.5 Väderbeständigt material
Inte godkändAnvänt material ej väderbeständigt.
Godkända kontrollpunkter
27/32AC anslutning växelriktareAC Kablage förläggningAnslutning av ledareAvstånd närliggande objektAvstånd till havBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Kontakter anslutningDC Max SpänningDC Max StrömDC Min SpänningDubbel matningHuvudsäkringInfästningJordning av chassiKabeldimensioneringLikspänningskomponenterMärkningPlaceringSkarp kantSträngdesignSäkringsdimensionVentilationVäxelriktarens IP klassning
