Institutet för Solenergikvalitet

Besiktningsrapport

8.8
x

Installation genom

Svea Solar

Datum

10 februari 2023

Ort

Eslöv, Skåne län
Fästens placering
Dragavlastade
Skena överhäng
86% godkända14% ej godkända

Om installationen

PanelerRisen: RSM40-8-xxxMB
MontagesystemESDEC Lutande Panntak
VäxelriktareGoodWe: GW15KT-DT
Svea Solar

Installerad av Svea Solar som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

1/1

1.1 Avtal

Rekommendation

Kunden har fått ytterligare 3st paneler monterade.

Avtal

Tak 1, ESDEC Lutande Panntak

Anmärkningar

4/28

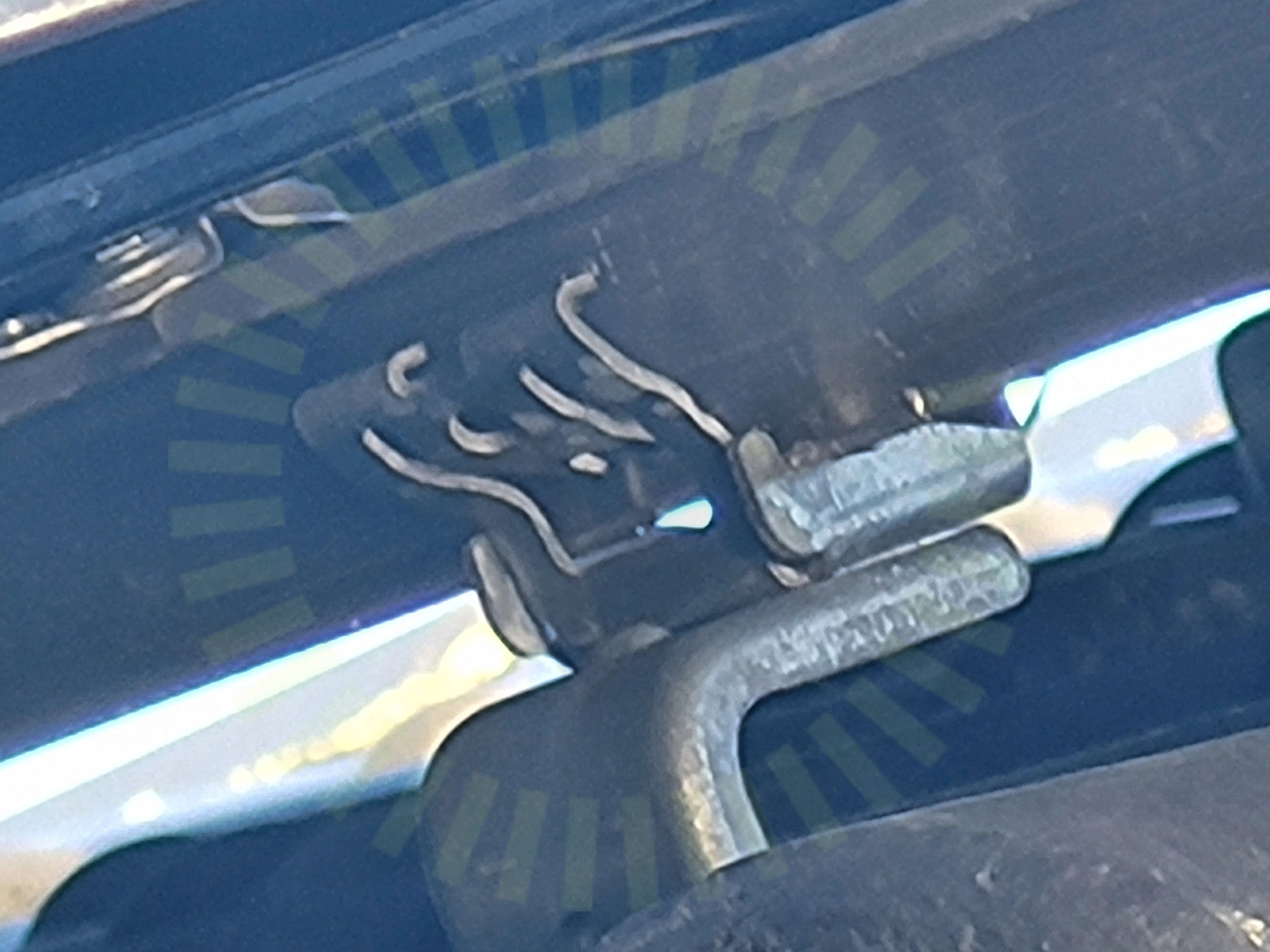

Infästning skena

2.1 Infästning skena

Inte godkänd

Skenan sitter ej korrekt I fästena på somliga ställen.

BRUKSANVISNING för MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Sid 10

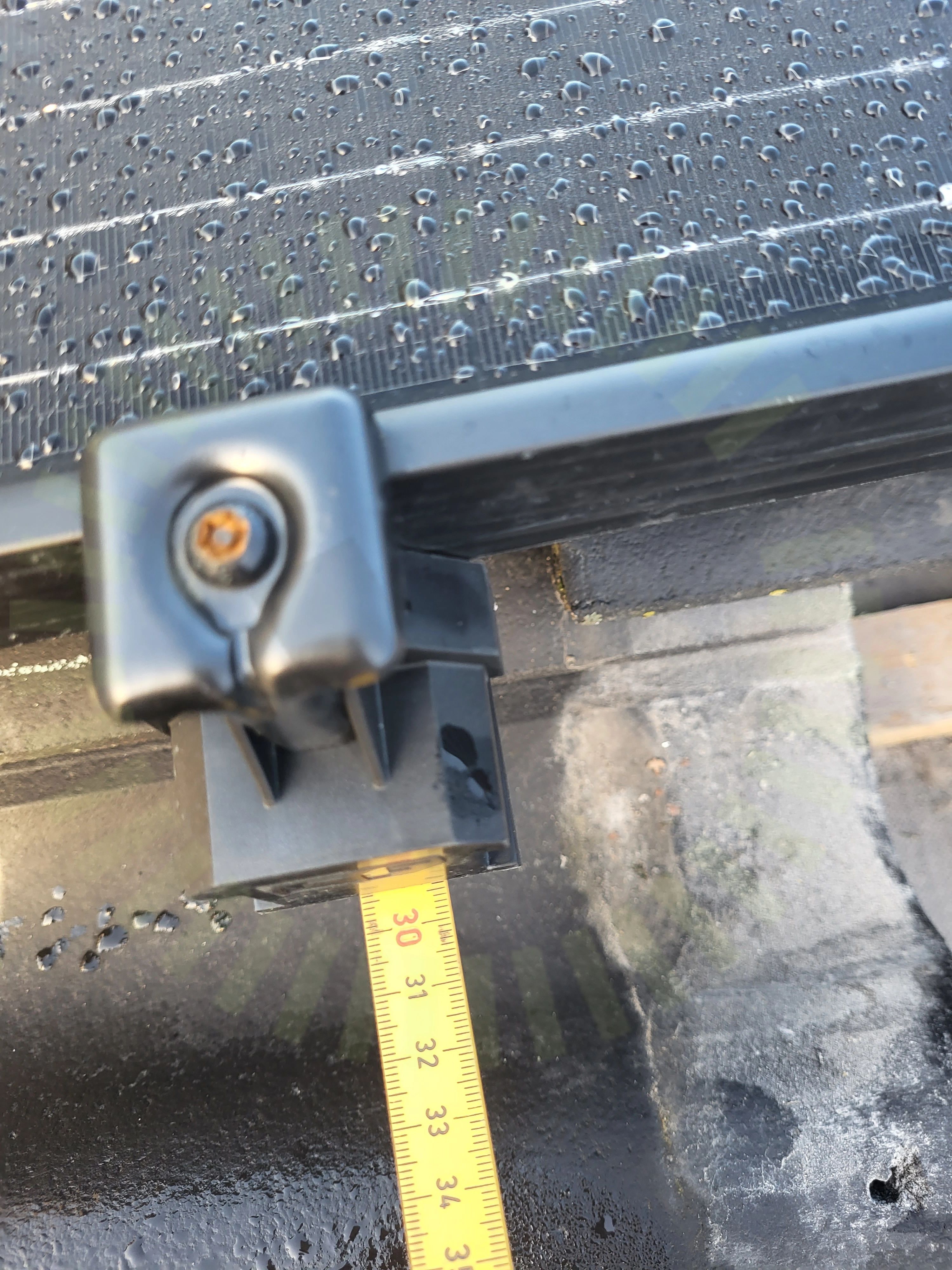

Skena överhäng

2.2 Skena överhäng

Inte godkänd

Överhänget överstiger rekommenderat mått.

BRUKSANVISNING för MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Sid 10

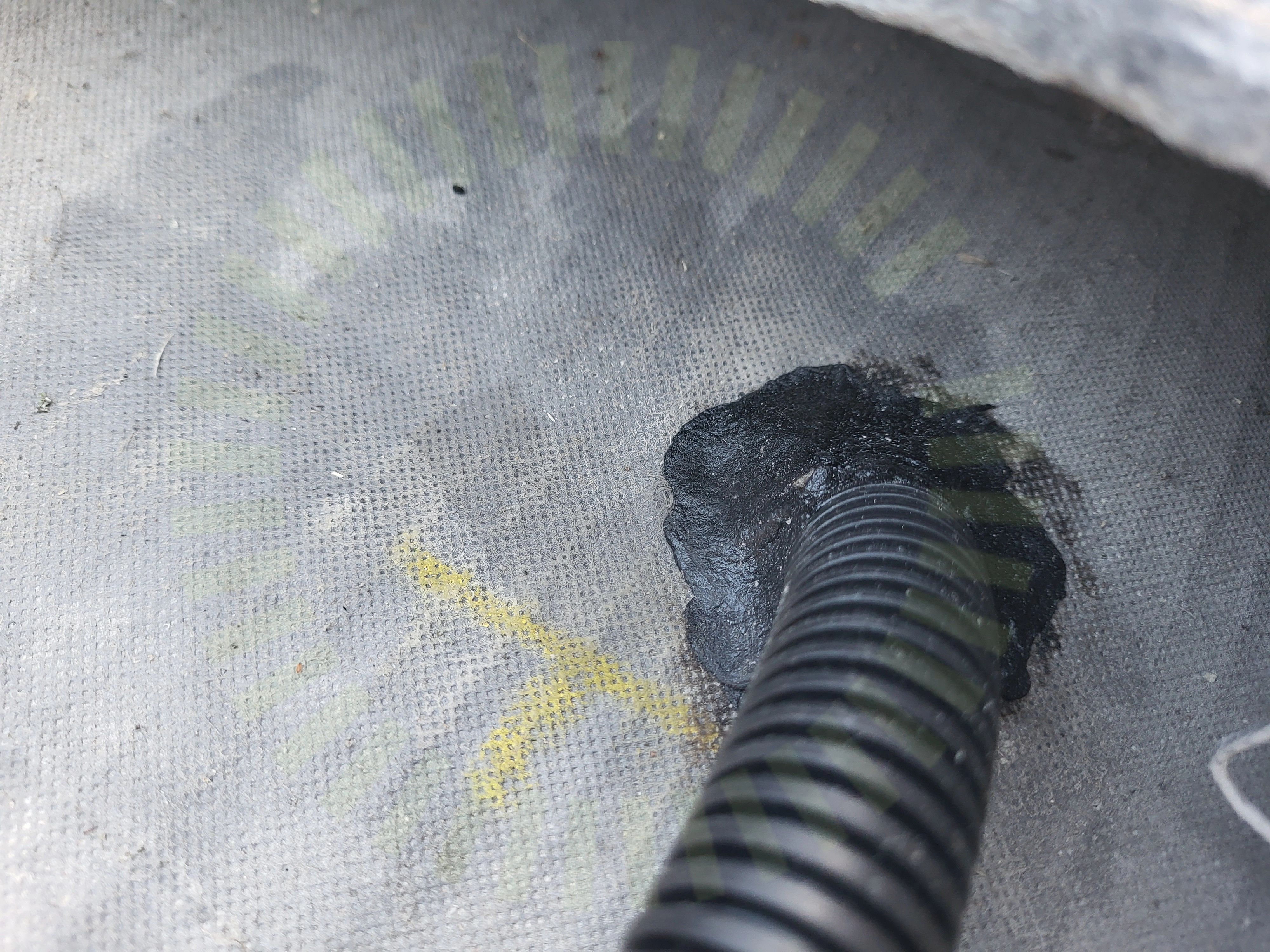

Takgenomföring

2.3 Takgenomföring

Inte godkänd

Takgenomföring är ej fackmannamässigt utförd.

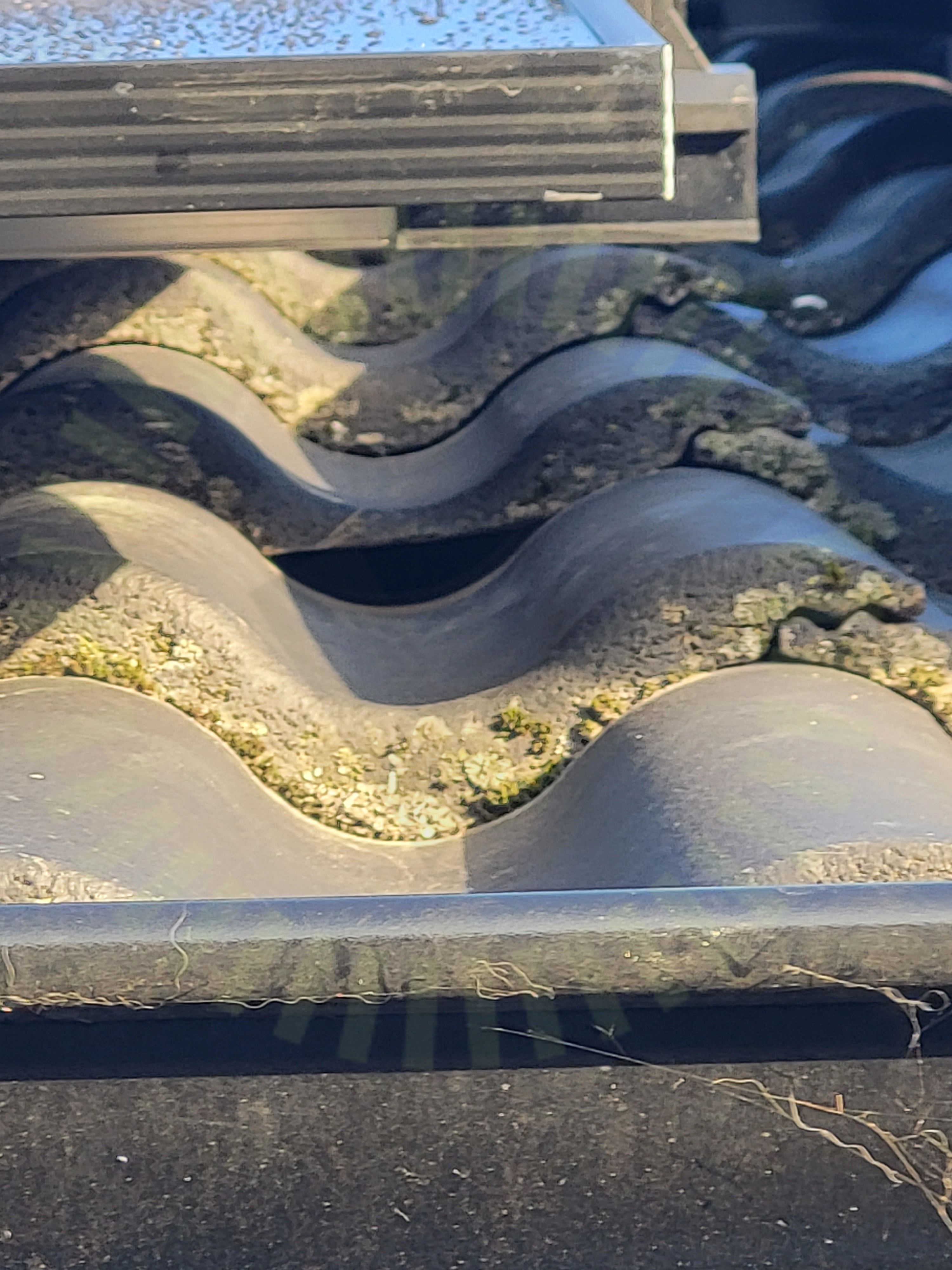

Åverkan på tak.

2.4 Åverkan på tak.

Rekommendation

Flera stycken pannor är urfasade fast än att man inte har någon krok där.

Godkända kontrollpunkter

24/28
Anpassade takpannorAvstånd mellan takkrokarBärläktFrämmande materialKabeluppfästningKlämräckvidd för ställbart fästeMittklämmorMontering av takkrokarPanelens ramhöjdPanelstorlekShimsSkadorSkarp kantSkarvning av skenaSkyddSnö- och VindlastberäkningSäkerhetsavståndTakkrok infästningTakkrokens orienteringTaklutningTermisk brytpunktVäderbeständigt materialÄndfästenÄndklämmor

Tak 1, Risen: RSM40-8-xxxMB

Anmärkningar

3/13

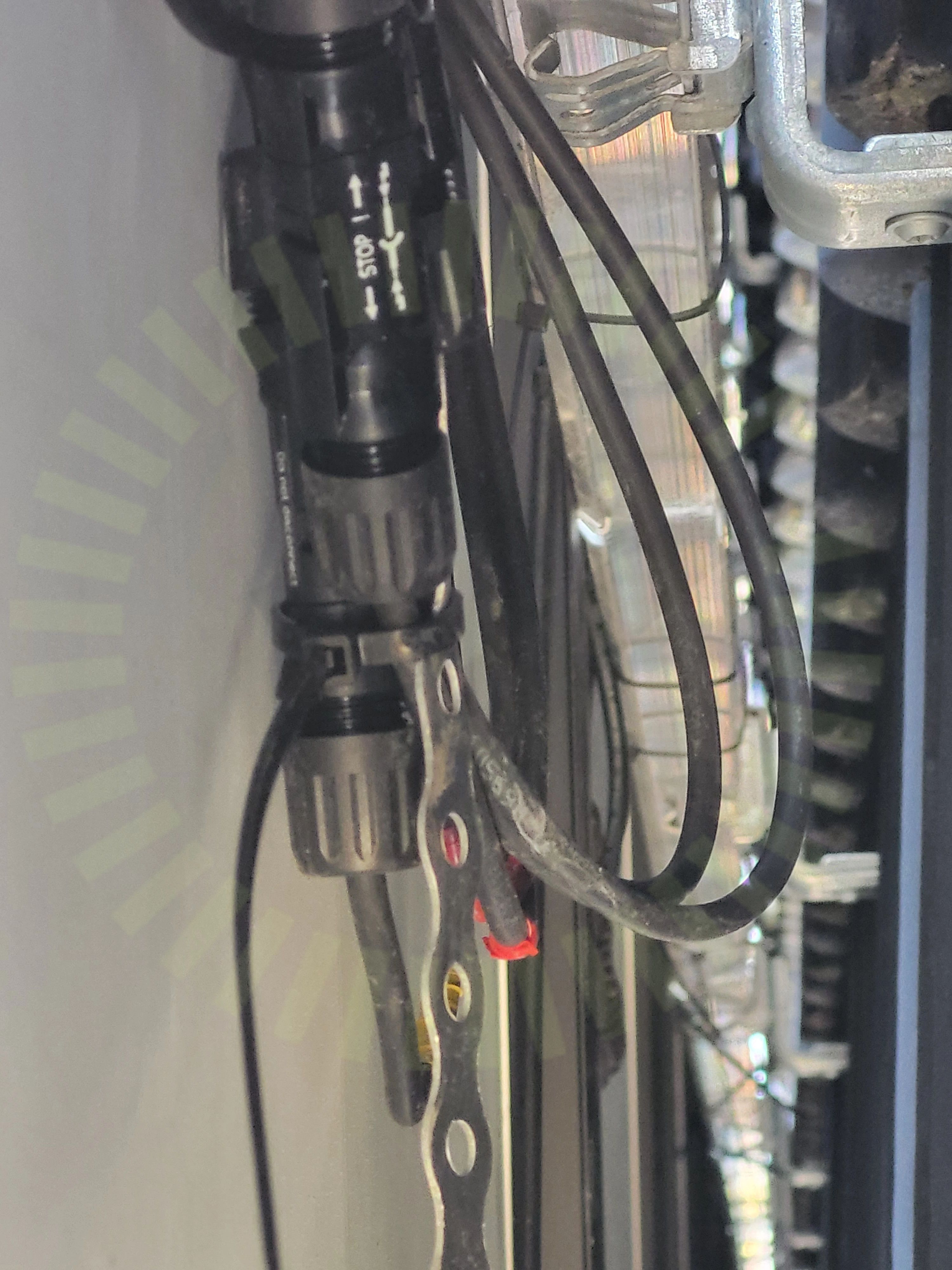

Föremål Bakstycke

3.1 Föremål Bakstycke

Inte godkänd

Kontakter trycker på baksidan av panelerna.

Tillverkarens montageanvisningar

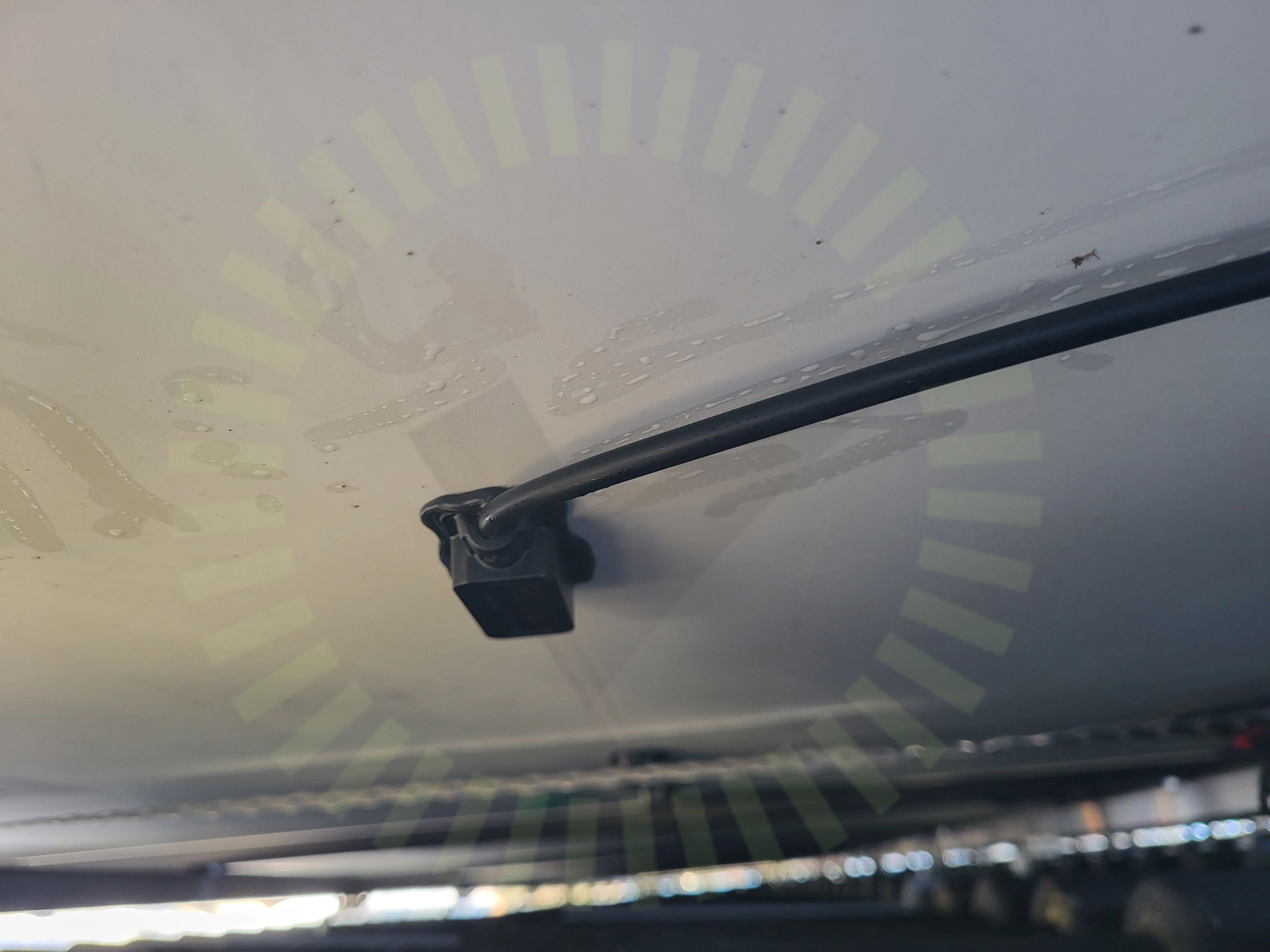

Dragavlastade

3.2 Dragavlastade

Inte godkänd

Kablarna är ej dragavlastade.

SS 436 40 00 (522.8.3)
Fästens placering

3.3 Fästens placering

Inte godkänd

Avstånd längst upp är 110mm , hade man flyttat ner detta en panna så hade man klarat avståndet.

Tillverkarens anvisningar

Godkända kontrollpunkter

10/13
Böjradie kablageDräneringshålFörbindelse av kontakterHöjdskillnadKlämmans överlappningPanelramar separeradeSeparering av ramarSkadorSkuggaSträngförläggning

Varselmärkning

Anmärkningar

1/4

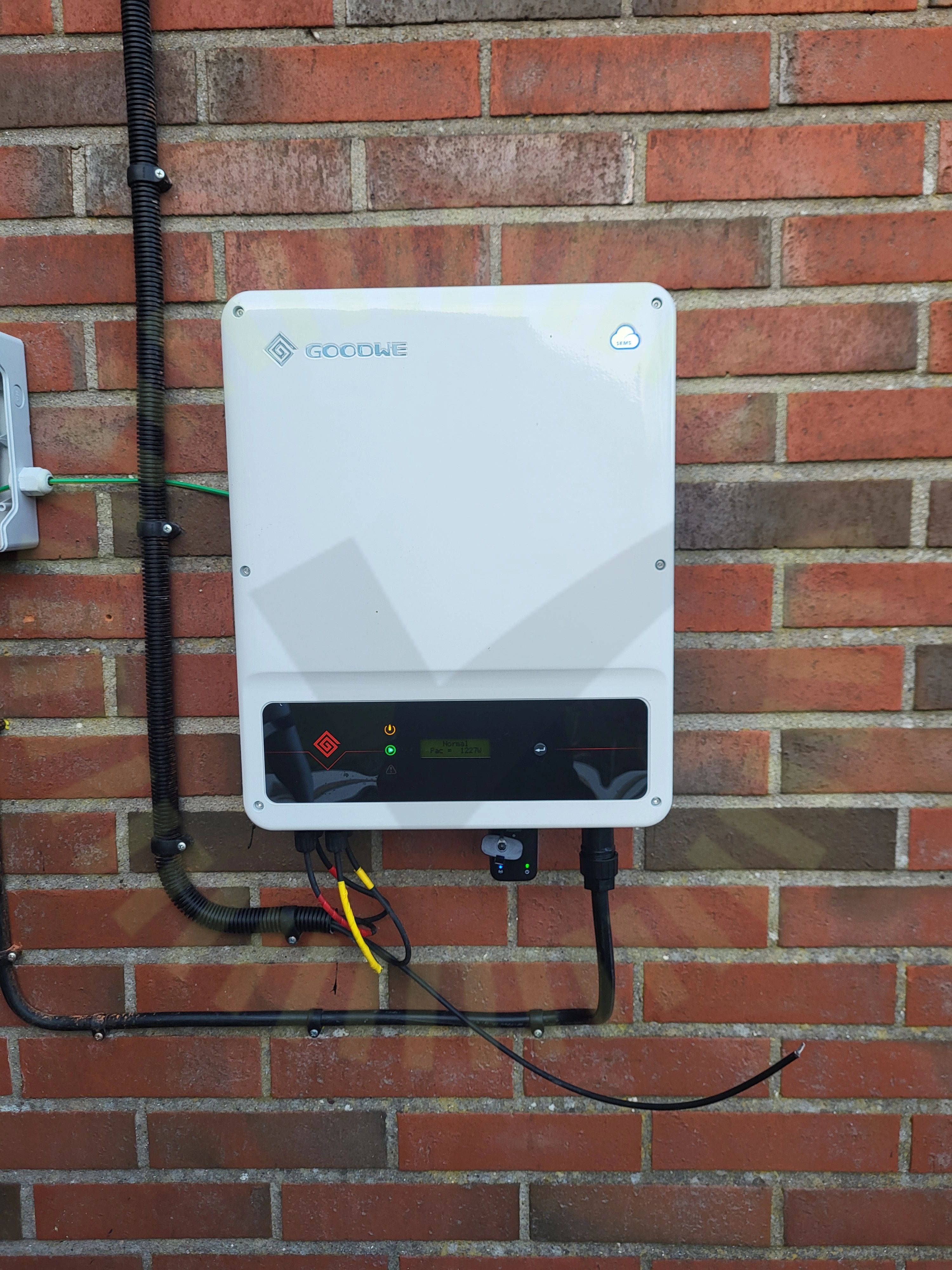

Varning för likspänning

4.1 Varning för likspänning

Inte godkänd

Varning för likspänning saknas.

SS 436 40 00 (712.514.102) / (134.1.7) - ELSÄK-FS 2022:1 - 3 kap. § 6

Godkända kontrollpunkter

3/4
Informering av solcellerTillförlitligt fästVarning för backspänning

Växelriktare

Anmärkningar

3/19

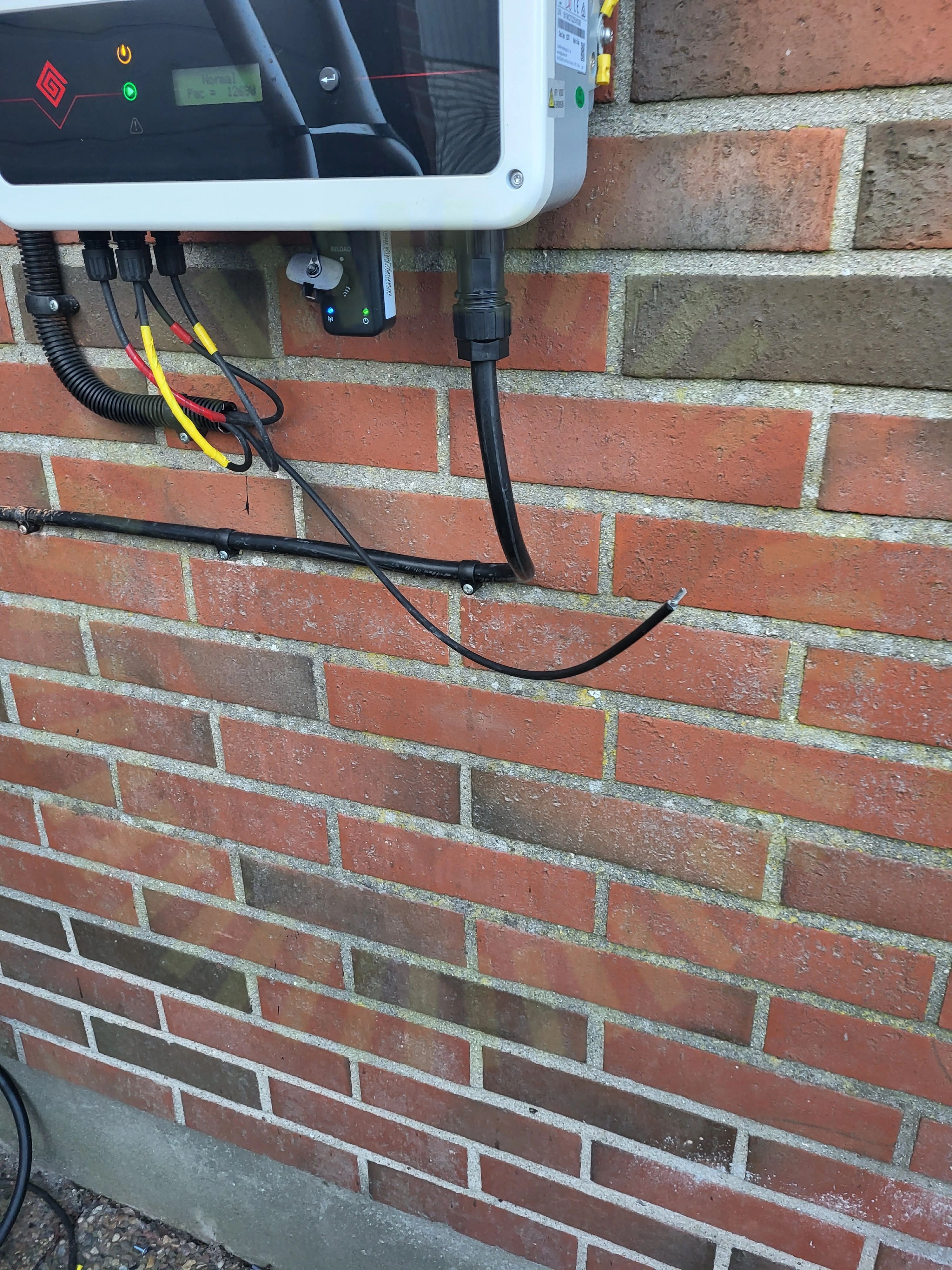

Funktionsutjämning

5.1 Funktionsutjämning

Rekommendation

funktionsutjämning på växelriktare sitter ej fast.

5.2 Mätprotokoll DC

Inte godkänd

Mätprotokoll saknas.

ELSÄK-FS 2022:1 (3 kap. 6 §)

5.3 Strängschema

Inte godkänd

Strängschema saknas.

ELSÄK-FS 2022:1 (3 kap. § 6)

Godkända kontrollpunkter

16/19
AC BöjradieAC FörläggningAC GenomföringarAC kabel skarp kantAC Skador på kabelAnslutningDC FörläggningDC Genomföringar DC Kablage egenskaperDC Skador på kabelDC Yttre påverkanHuvudsäkringKabelLedare fastspändaMärkningSäkring
