Besiktningsrapport

8.0

Installation genom

Stella Solar AB

Datum

3 juli 2023

Ort

Fredriksdal, Jönköpings län

Klämmornas placering

Förbindelse av kontakter

Kopplingslåda

+ 11

81% godkända19% ej godkända

Om installationen

PanelerSunLink SL5M108 (400-430W)

MontagesystemIONTEC

VäxelriktareHypontec HPT serie

TillbehörSäkerhetsbrytare AC

TillbehörUndercentral

Installerad av Stella Solar AB som har ett lågt snittbetyg på 7.8 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

3/4

1.1 Produktion

Kundkommentar

Vid uppstart nåddes ca 8200W, därefter max 4900W en solig dag

1.2 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

1.3 Strängschema

Inte godkänd

Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.

Godkända kontrollpunkter

1/4

Avtal

Papptak, IONTEC

Anmärkningar

2/15

2.1 Underbyggnad

Överenskommelse

Monteringsanvisningar finns ej att tillgå men kund har accepterat infästning genom papp.

2.2 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkning saknas vid besiktning.

Tillverkarens montageanvisningar

Godkända kontrollpunkter

13/15

DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningMittklämmorPlaceringSkadorSkenornas infästningSkenornas överhängSkenskarvarVäderbeständigt materialÄndklämmor

Papptak, SunLink SL5M108 (400-430W)

Anmärkningar

5/18

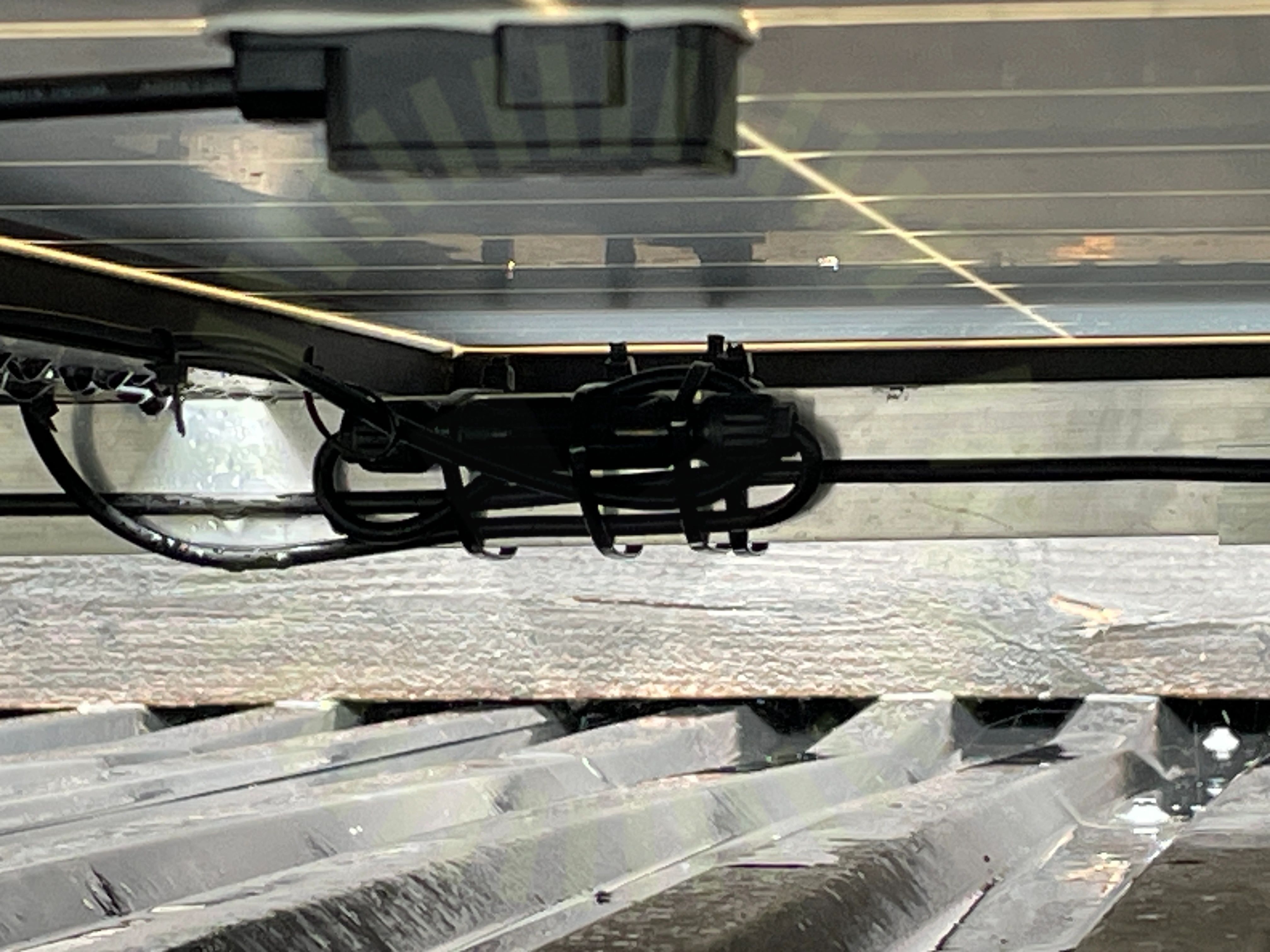

3.1 Panelkablagets böjradie

Inte godkänd

Kablar har en för skarp böjradie.

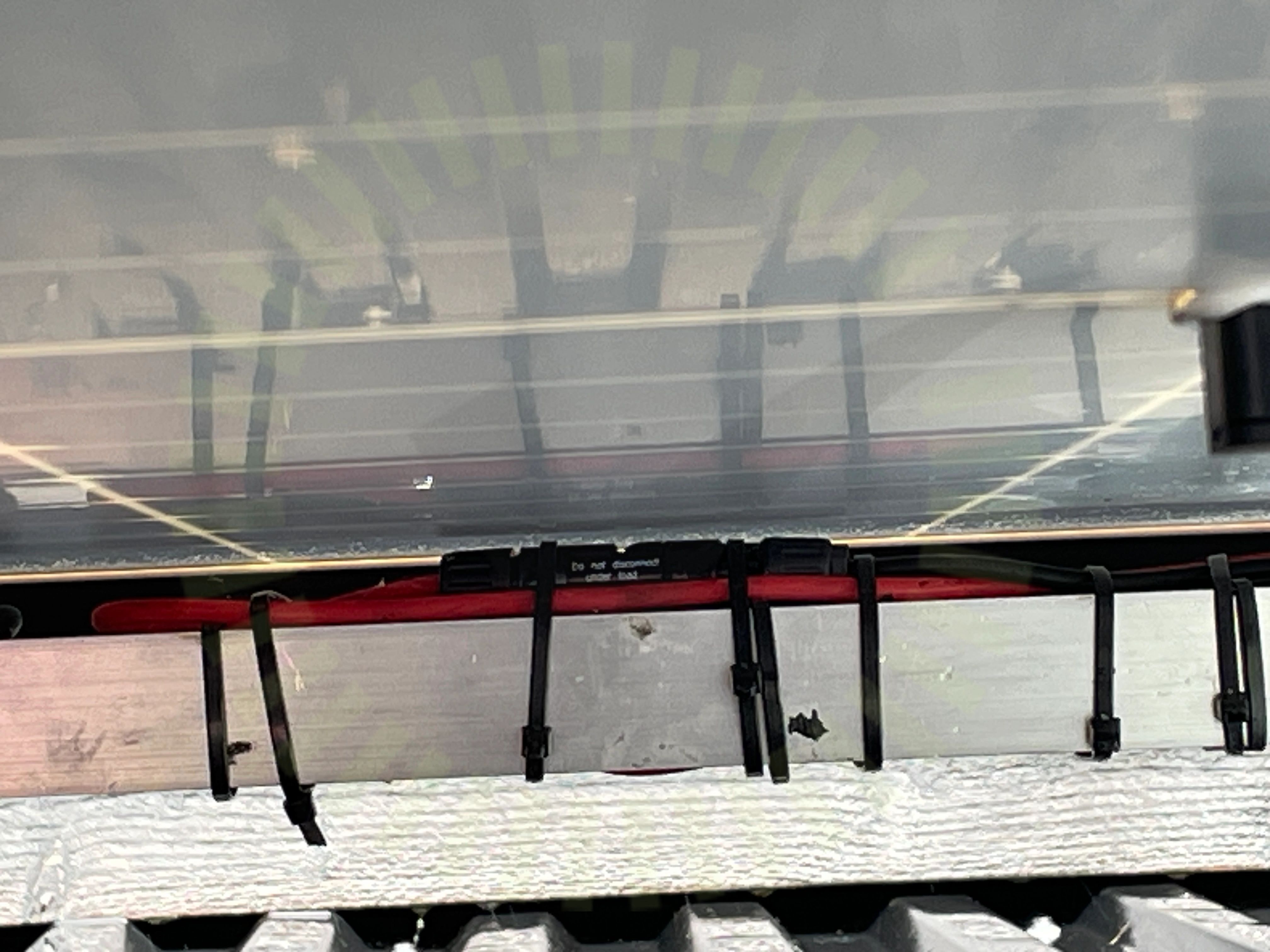

3.2 Förbindelse av kontakter

Inte godkänd

Kontakterna som har kopplats på panelerna är inte från samma tillverkare som de förmonterade.

SS 436 40 00, 712.526

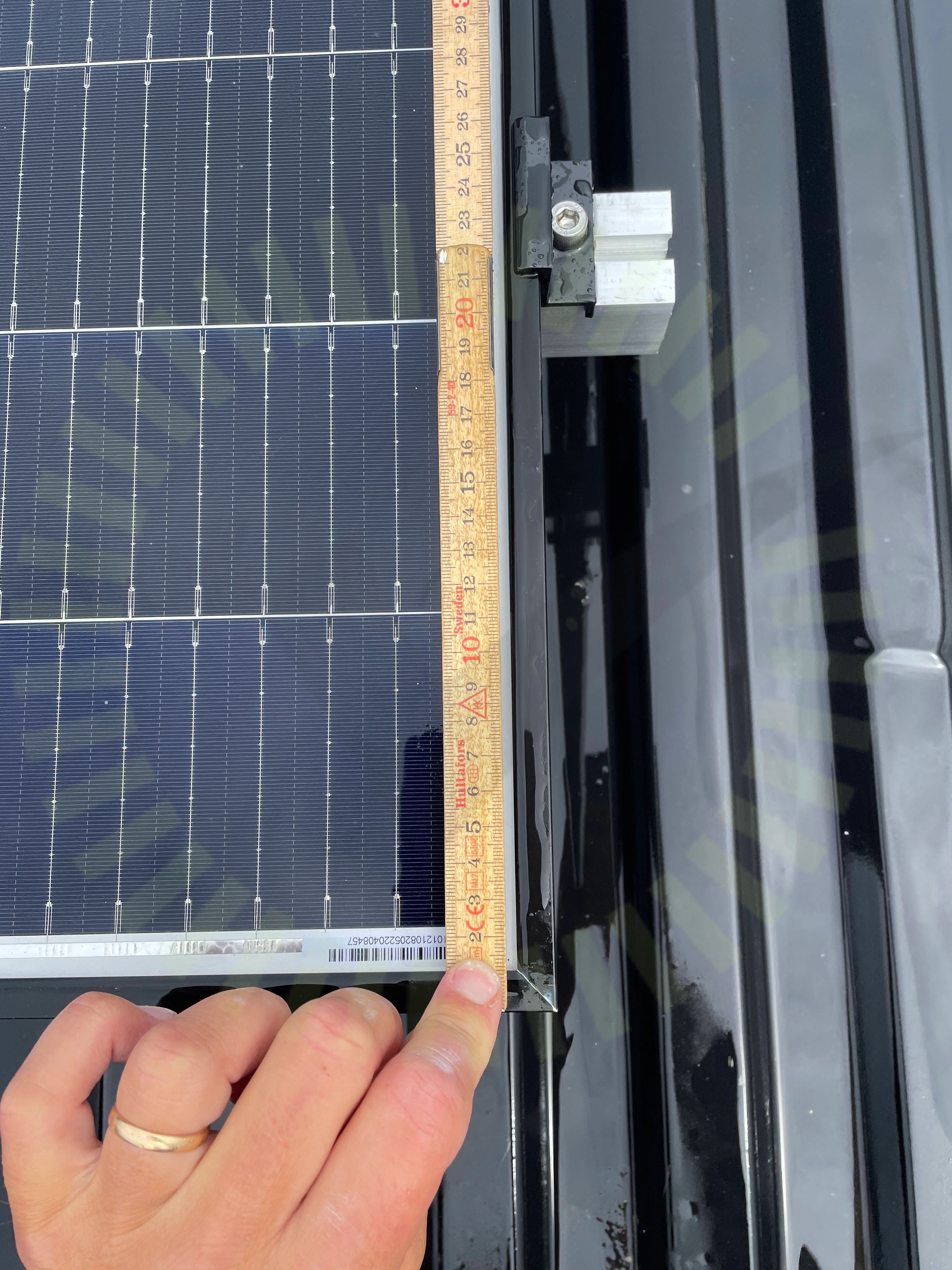

3.3 Klämmornas placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon. Uppmätt 13 cm.

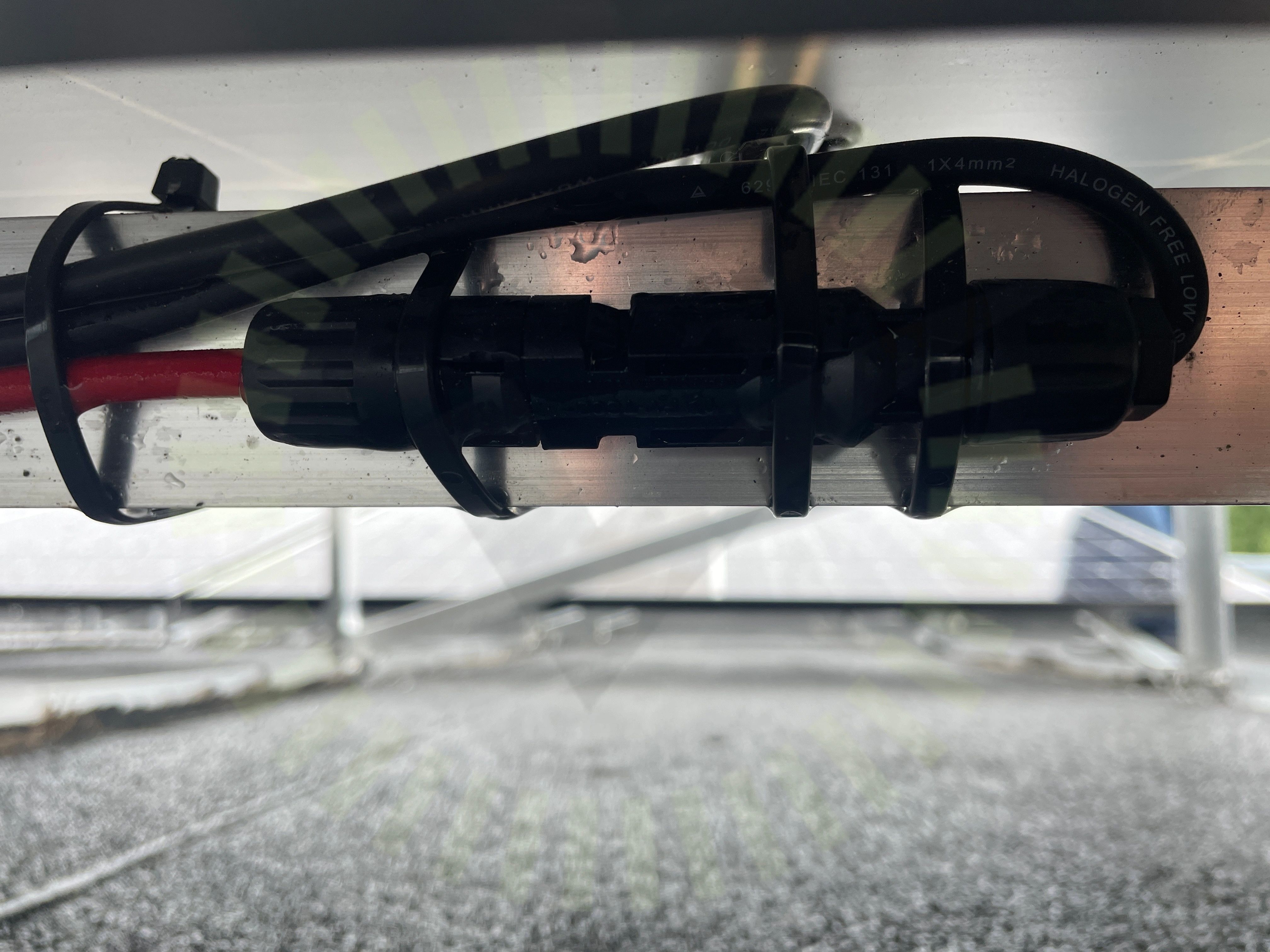

3.4 Kontaktdon

Inte godkänd

Buntband ska inte placeras över kontaktdonens hölje.

Staubli Monteringsanvisning MA711

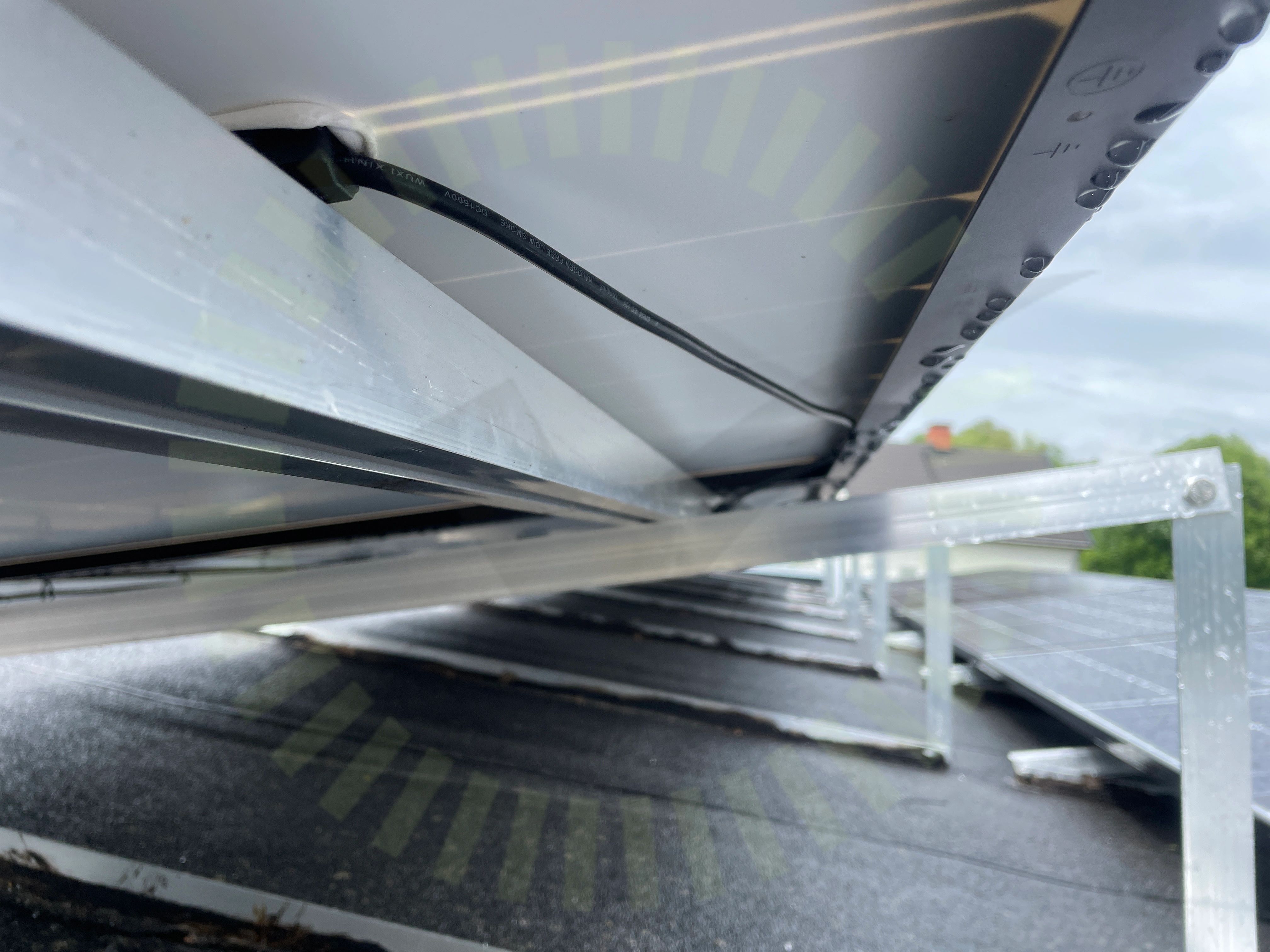

3.5 Kopplingslåda

Inte godkänd

Kabelns böjradie är för skarp ut från kopplingslådan. Frihänger 50 cm

Godkända kontrollpunkter

13/18

Avstånd till havetAvstånd till ytaDräneringshålFöremål mot bakstyckeKlämmornas storlekKlämmornas överlappningLutningPanelramar separeradePunktbelastningSkuggningSpänningar i ramStress på kontakterSträngförläggning

Plåttak, IONTEC

Anmärkningar

4/13

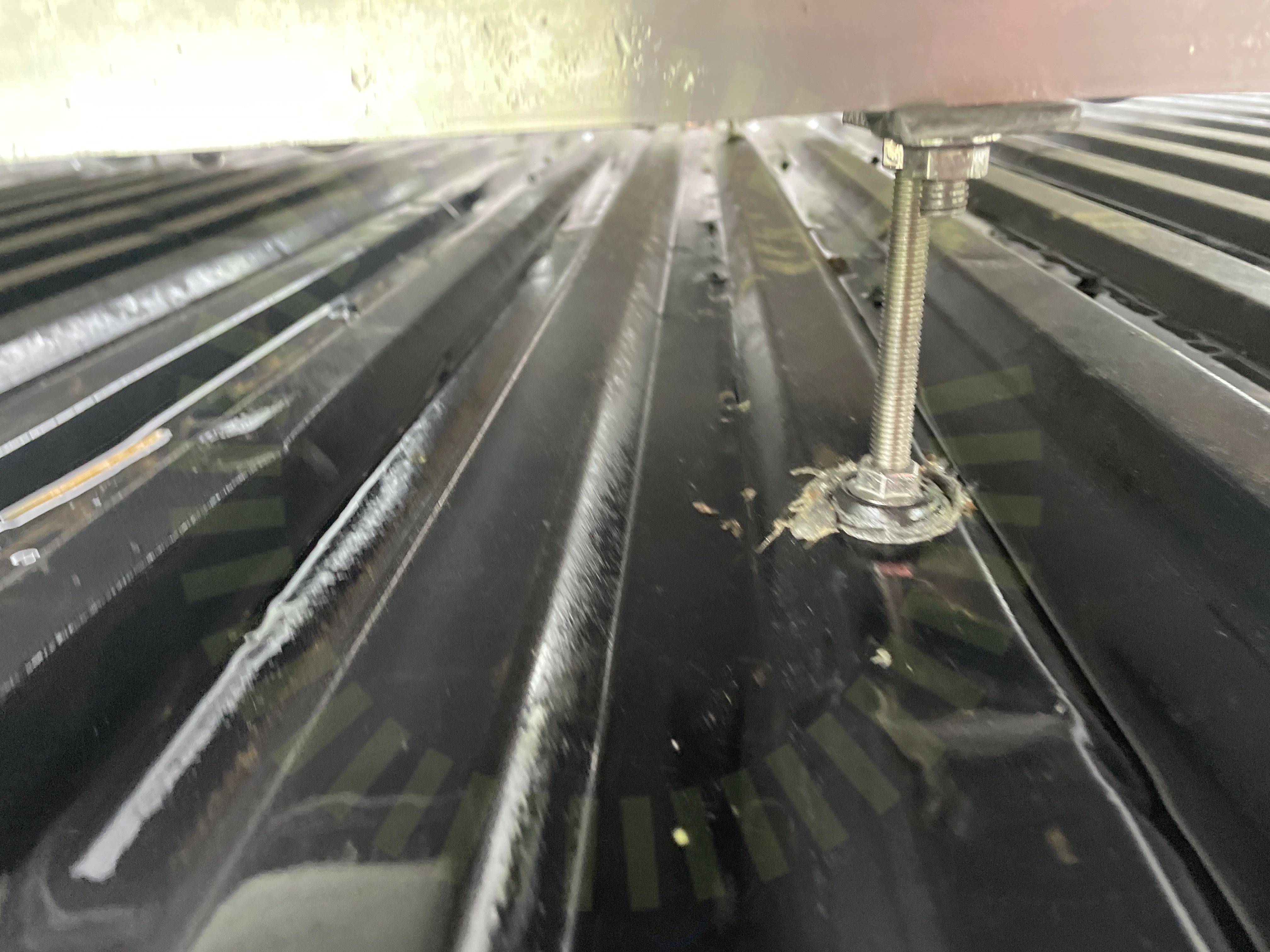

4.1 Plåtinfästning

Inte godkänd

Plåten ej tät vid infästningar. Ibland placerad i högdel och ibland i lågdel.

Tillverkarens montageanvisningar

4.2 Snö- och Vindlastberäkning

Inte godkänd

Snö och vindlastberäkning saknas

Tillverkarens montageanvisningar

4.3 Termisk brytpunkt skenor

Inte godkänd

Monteringsanvisning som anger när termisk brytpunkt ska ske är ej överlämnad

4.4 Underbyggnad

Inte godkänd

Monteringsanvisning som specificerar krav på underkonstruktion saknas

Godkända kontrollpunkter

9/13

DC kabel förläggningKabeldragning mellan takytorKabeluppfästningMittklämmorPlaceringSkenornas överhängSkenskarvarVäderbeständigt materialÄndklämmor

Plåttak, SunLink SL5M108 (400-430W)

Anmärkningar

4/15

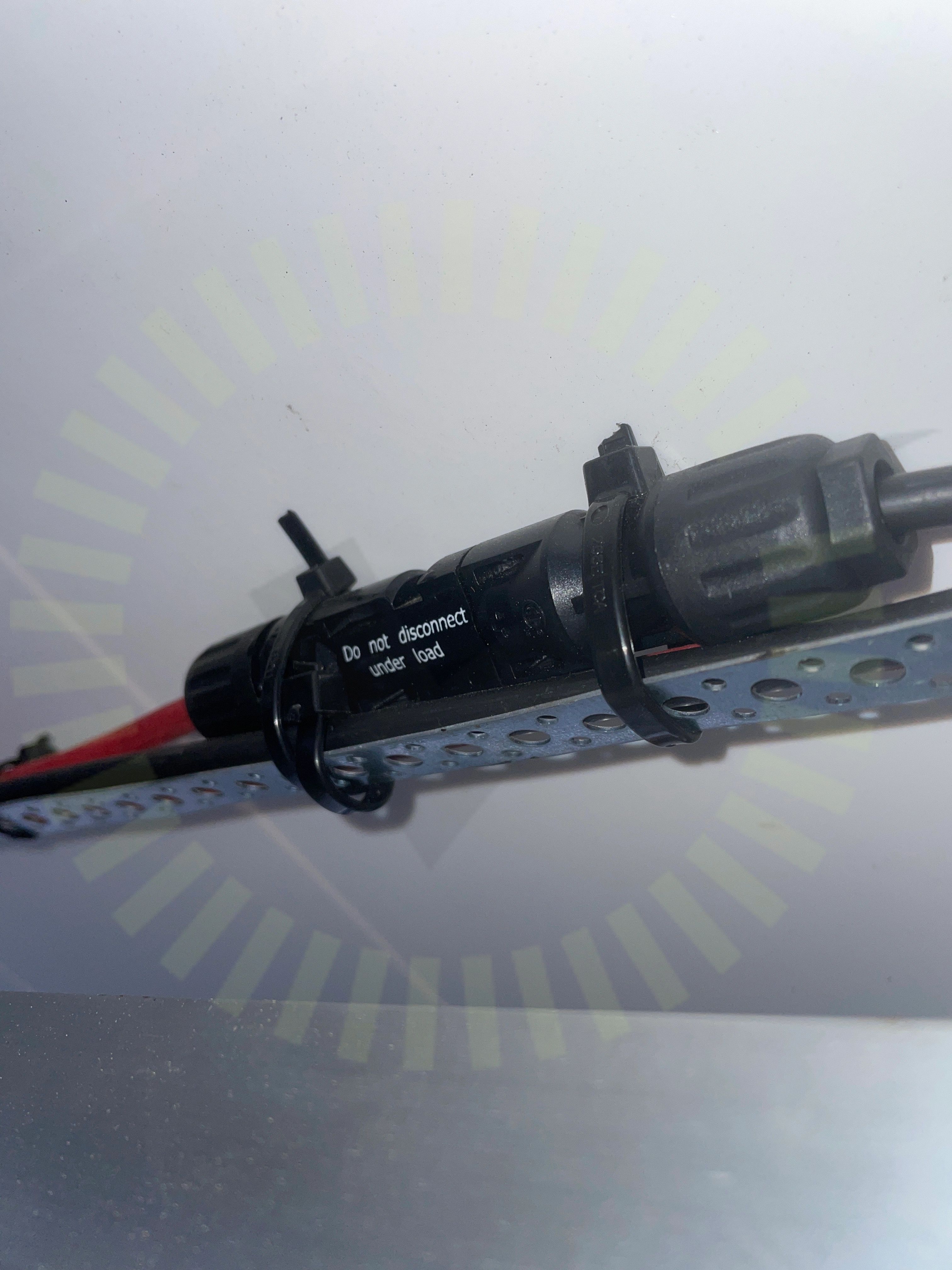

5.1 Förbindelse av kontakter

Inte godkänd

Kontakterna som har kopplats på panelerna är inte från samma tillverkare som de förmonterade.

SS 436 40 00, 712.526

5.2 Klämmornas placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon.

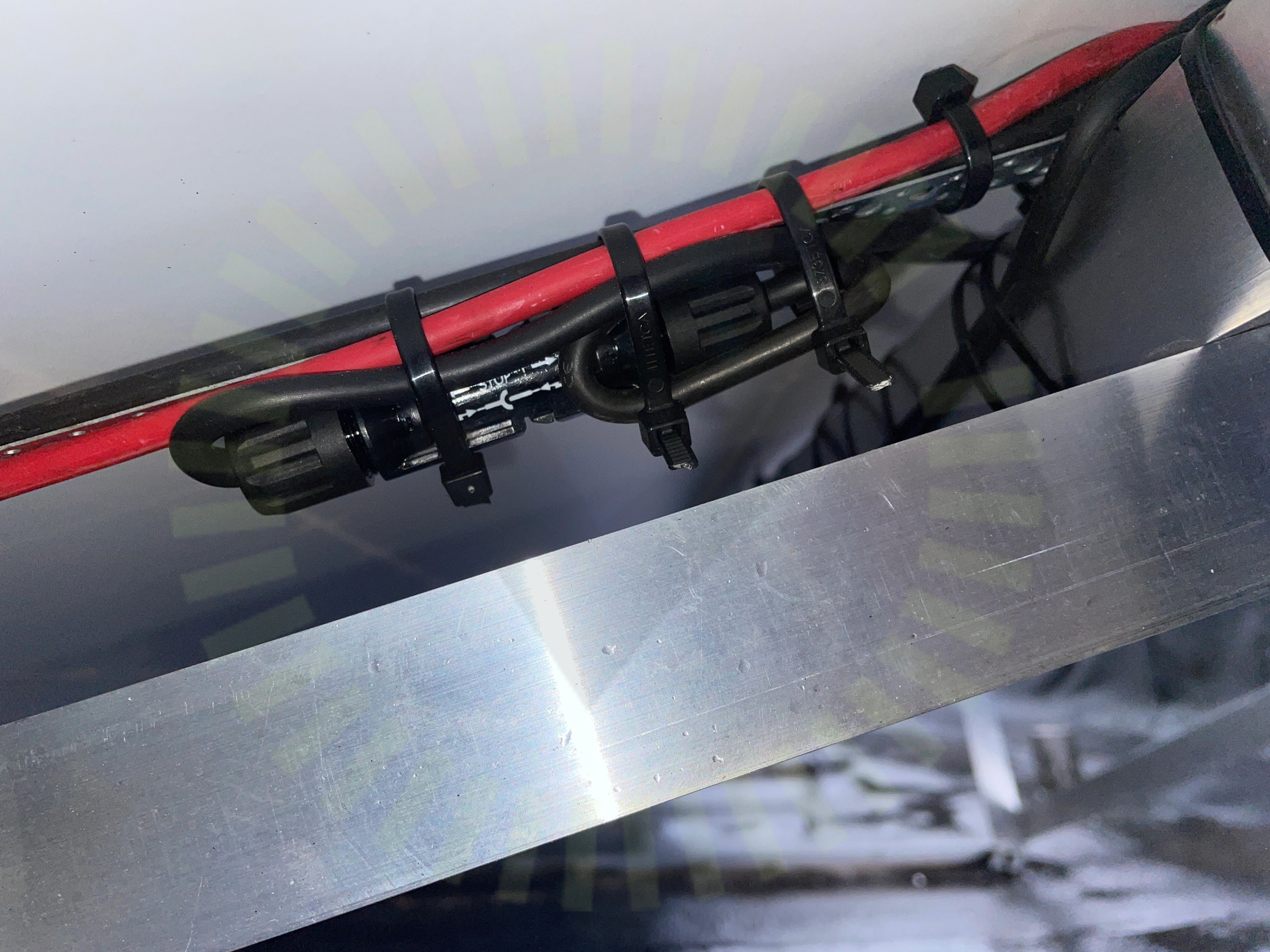

5.3 Panelkablagets böjradie

Inte godkänd

Panelernas kablar har en för skarp böjradie.

5.4 Kontaktdon

Inte godkänd

Buntband ska inte placeras över kontaktdonens hölje.

Staubli Monteringsanvisning MA711

Godkända kontrollpunkter

11/15

Avstånd till havetAvstånd till ytaDräneringshålFöremål mot bakstyckeKlämmornas storlekKlämmornas överlappningKopplingslådaSkuggningSpänningar i ramStress på kontakterSträngförläggning

Säkerhetsbrytare AC

Anmärkningar

1/6

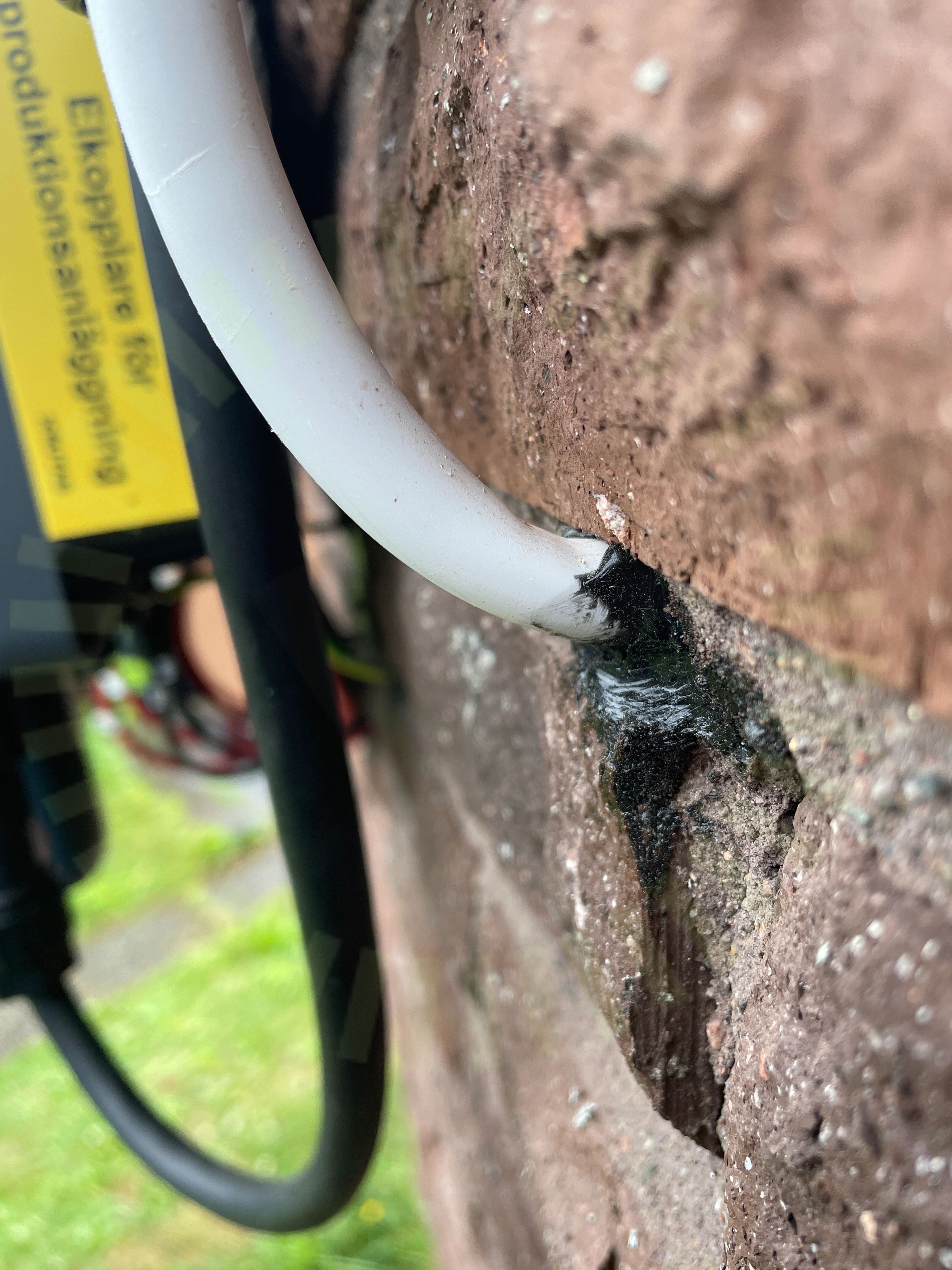

6.1 Böjradie

Inte godkänd

Säkerhetsbrytarens kabel är stukad

SS 436 40 00 (522.8.3)

Godkända kontrollpunkter

5/6

AnslutningEgenskaperFörskruvningarInfästningPlacering

Undercentral

Godkända kontrollpunkter

7/7

BöjradieFemledarsystemFörskruvningarInfästningIP-KlassningPlaceringSkydd mot beröring

Varselmärkning

Anmärkningar

2/5

8.1 Missvisande varselmärkning

Inte godkänd

Varning för likspänning är placerad på en central utan likspänning.

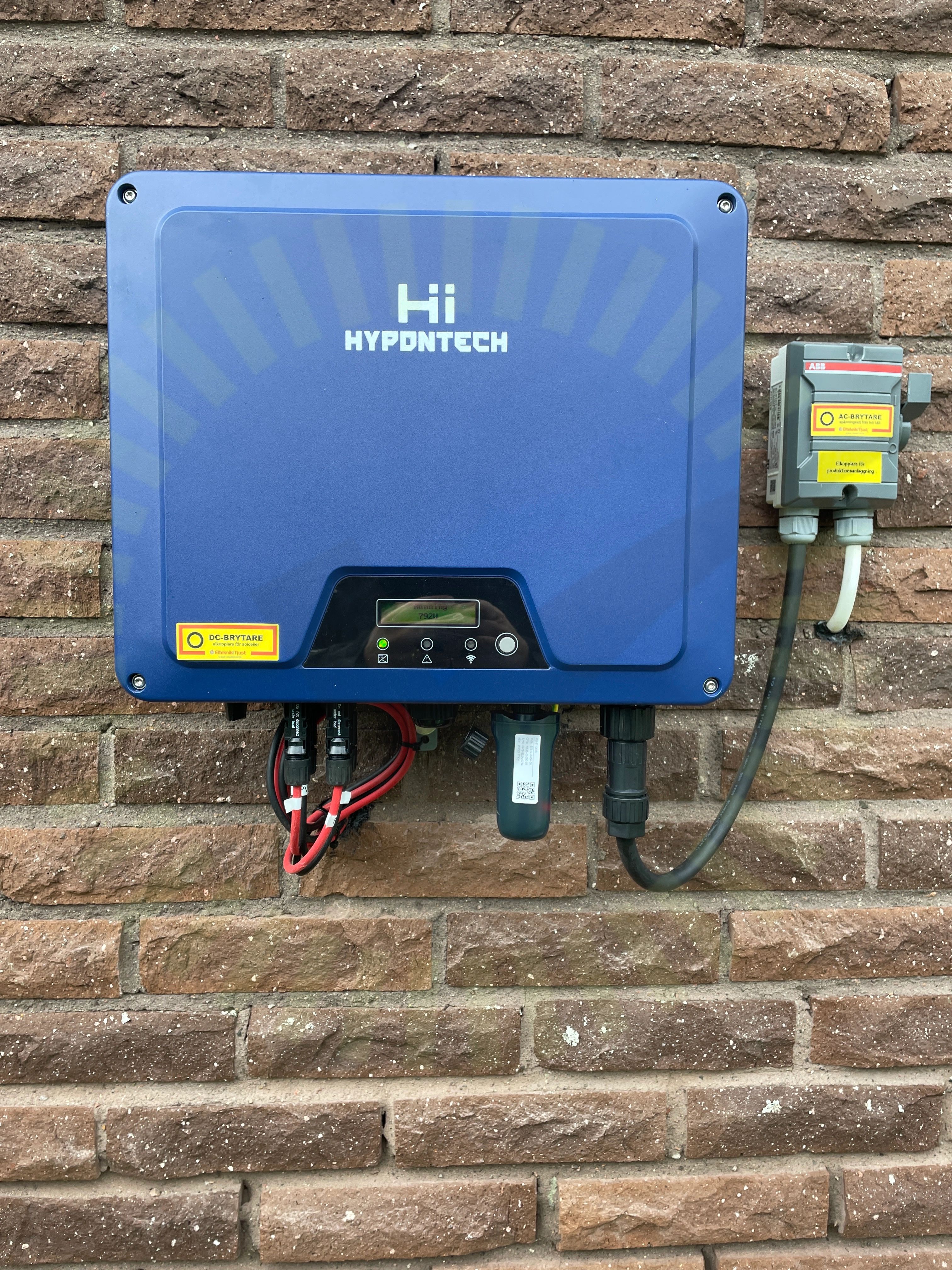

8.2 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.

SS 436 40 00 (712.514.102)

Godkända kontrollpunkter

3/5

Informering av solcellerTillförlitligt fästVarning för backspänning

Växelriktare

Anmärkningar

5/36

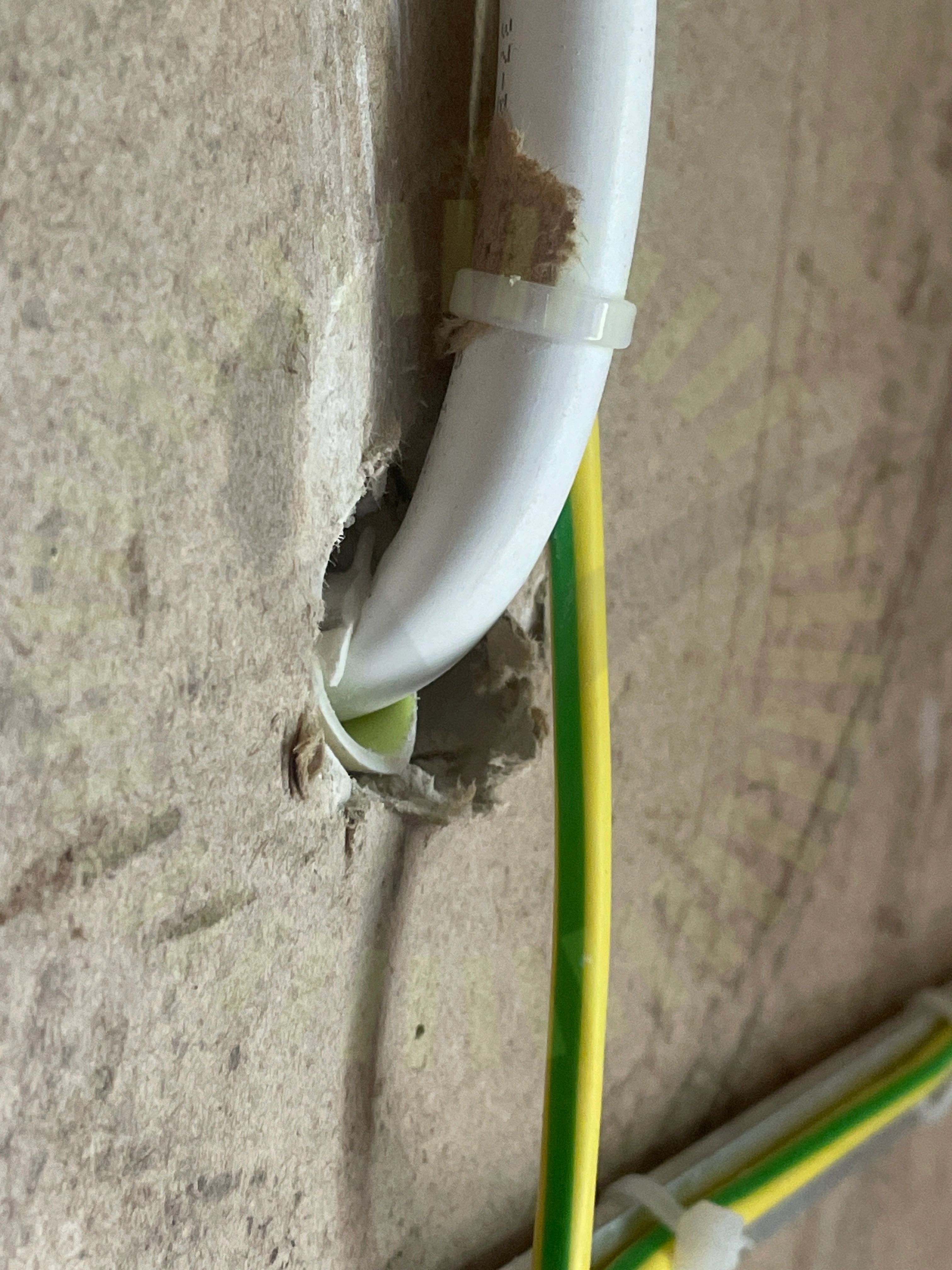

9.1 AC Böjradie

Inte godkänd

Kabelns böjradie inte godkänd. Kabeln stukad

9.2 DC Max Ström

Inte godkänd

Panelens optimala ström överstiger vad växelriktaren kan omvandla

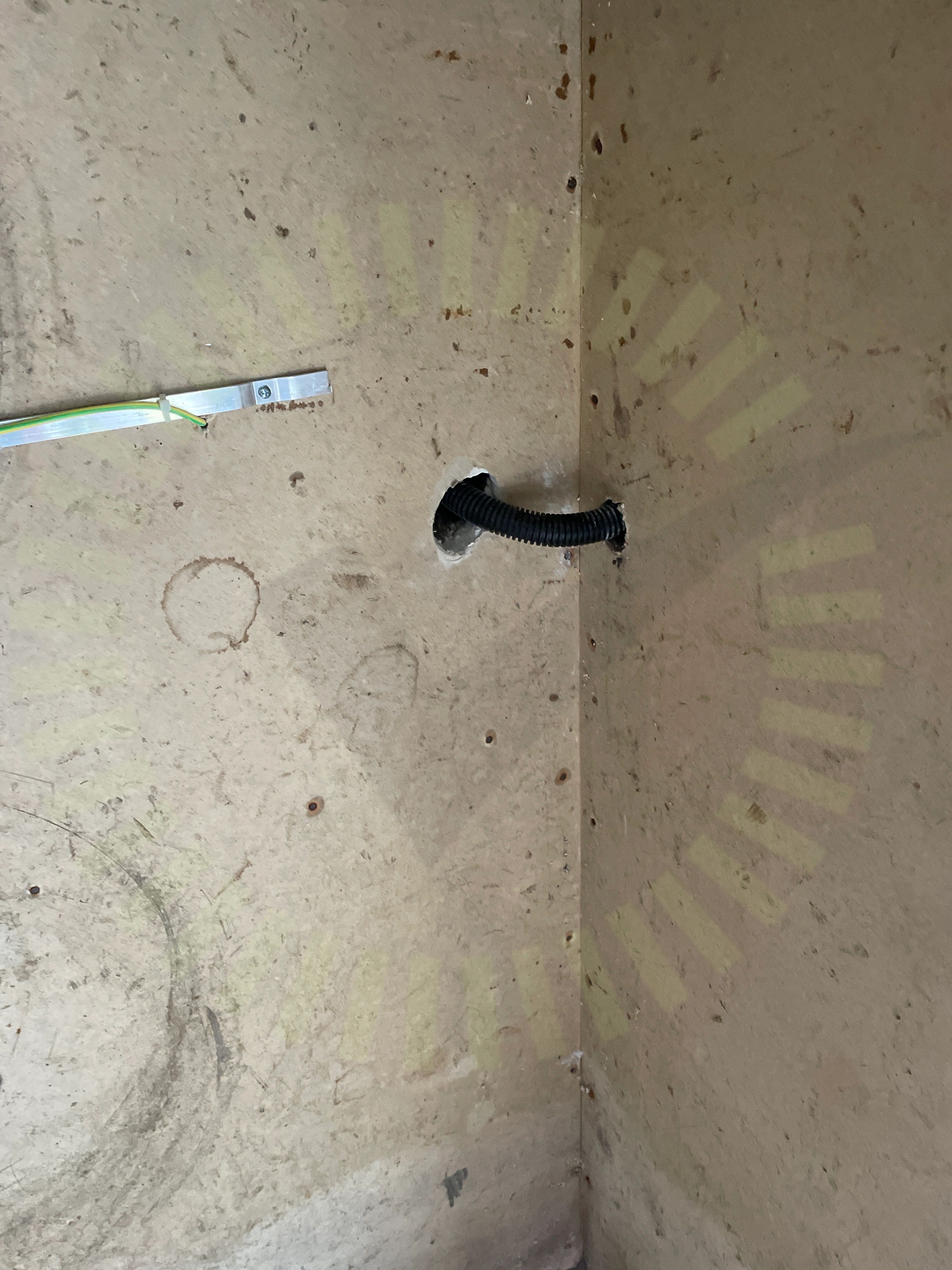

9.3 Genomföringar

Inte godkänd

Genomföring inte tätad.

9.4 Strängdesign

Inte godkänd

5 av 12 paneler har avvikande lutning, ca 2 grader, övriga ca 12 grader.

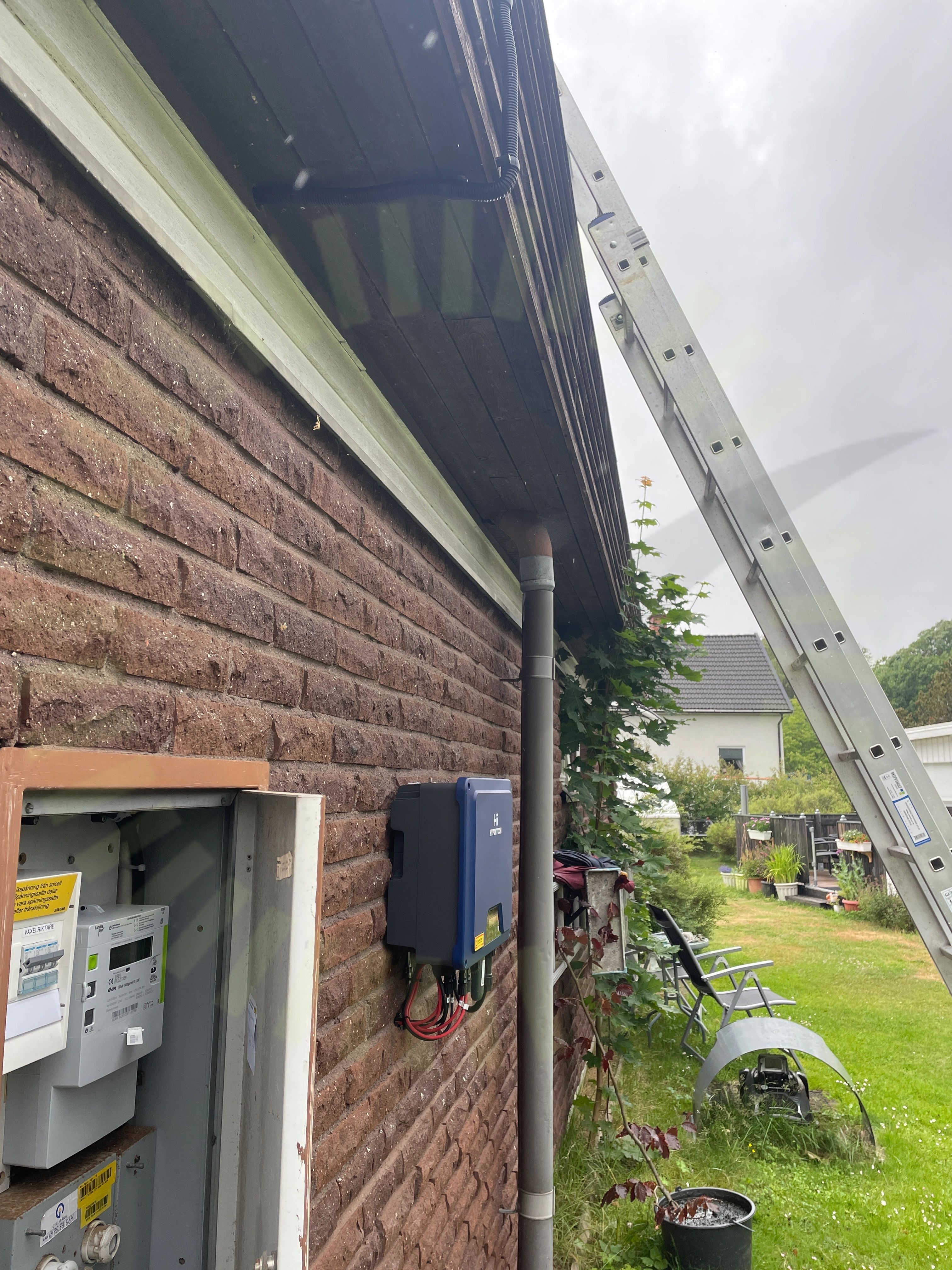

9.5 Väderskydd

Rekommendation

Tillverkaren anvisar att snöiga miljöer ska undvikas.

Godkända kontrollpunkter

31/36

AC Anslutning VäxelriktareAC Kablage förläggningAC kablage skarp kantAvstånd närliggande objektAvstånd till havetBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Kontakter anslutningDC Kontakter stressDC Max SpänningDC Min SpänningFastsäkring av produktFörskruvningHuvudsäkringInfästningJordning av chassiKabeldimensioneringLedare FastspändaLikspänningskomponenterMax total effektMärkningPlaceringSkadat kablageSäkringsdimensionUppskalad ledareVentilationVäderbeständigt materialVäxelriktarens IP klassning
