Besiktningsrapport

8.0

Installation genom

Enermont

Datum

24 april 2024

Ort

Åhus

Län

Skåne län

DC Kontakter

Dragavlastade

Klämmornas storlek

+ 7

84% godkända

16% ej godkända

Om installationen

Paneler

Leapton: LP182*182-M-54-NH

Optimerare

Huawei: SUN2000-450W-P

Montagesystem

ESDEC Lutande Panntak

Växelriktare

Huawei: SUN2000-(3-10KTL)-M1

Installerad av Enermont som har ett högt snittbetyg på 9.1 bland alla leverantörer som vi har besiktat hos

)

Kontrollpunkter

Allmänt (3)Tak 1, ESDEC Lutande Panntak (24)Tak 1, Huawei: SUN2000-450W-P (9)Tak 1, Leapton: LP182*182-M-54-NH (17)Varselmärkning (5)Växelriktare (37)

Allmänt

Anmärkningar

2/3

1.1 Mätprotokoll DC

Inte godkänd

Korrekt mätning saknas, finns optimerare på taket.

1.2 Strängschema

Inte godkänd

Strängschema stämmer inte överens med verkligheten. Två strängar finns.

Godkända kontrollpunkter

1/3

Avtal

Tak 1, ESDEC Lutande Panntak

Anmärkningar

2/24

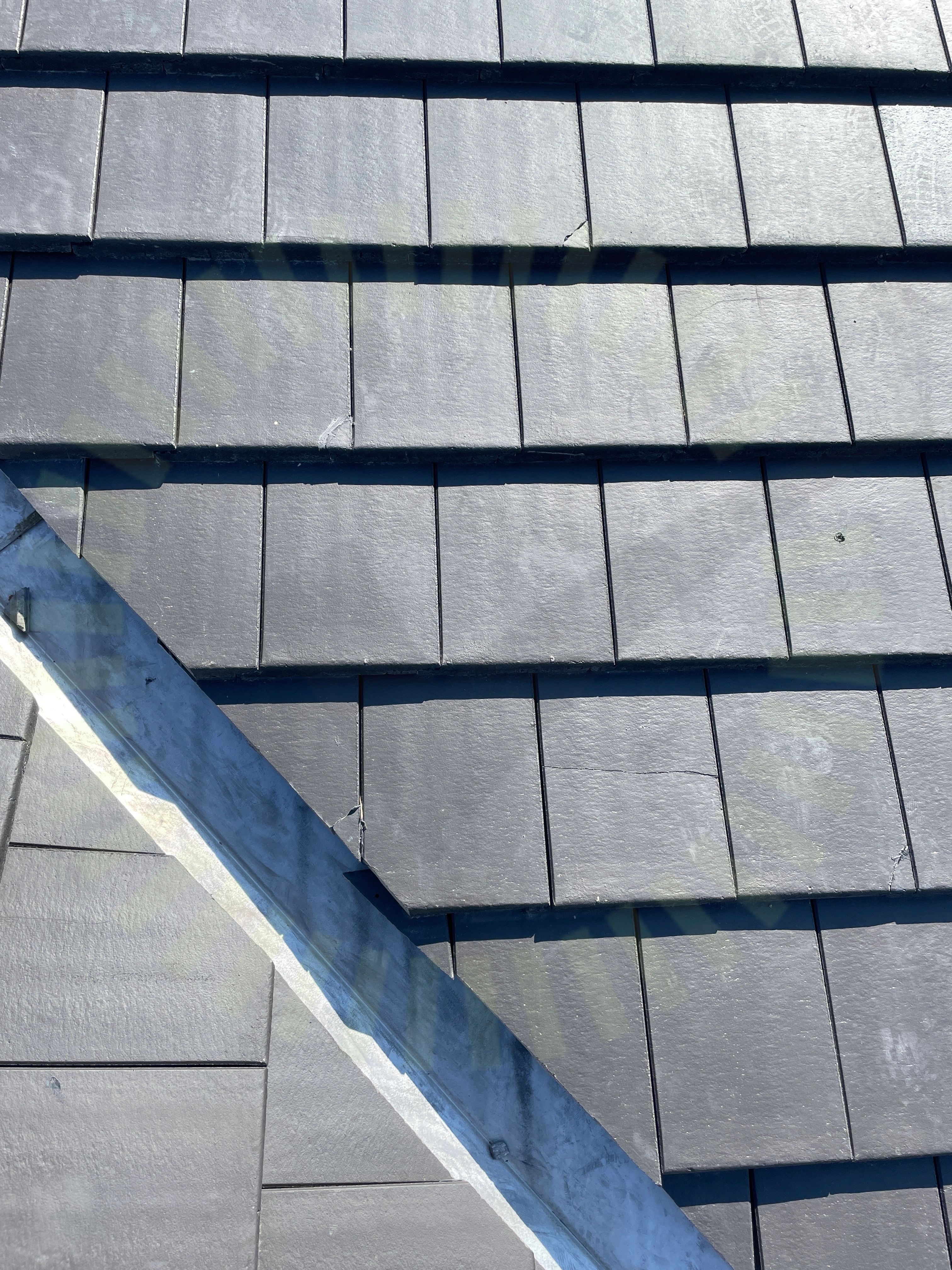

2.1 Skador

Inte godkänd

Skador noterade på takfält runt montagesystemet.

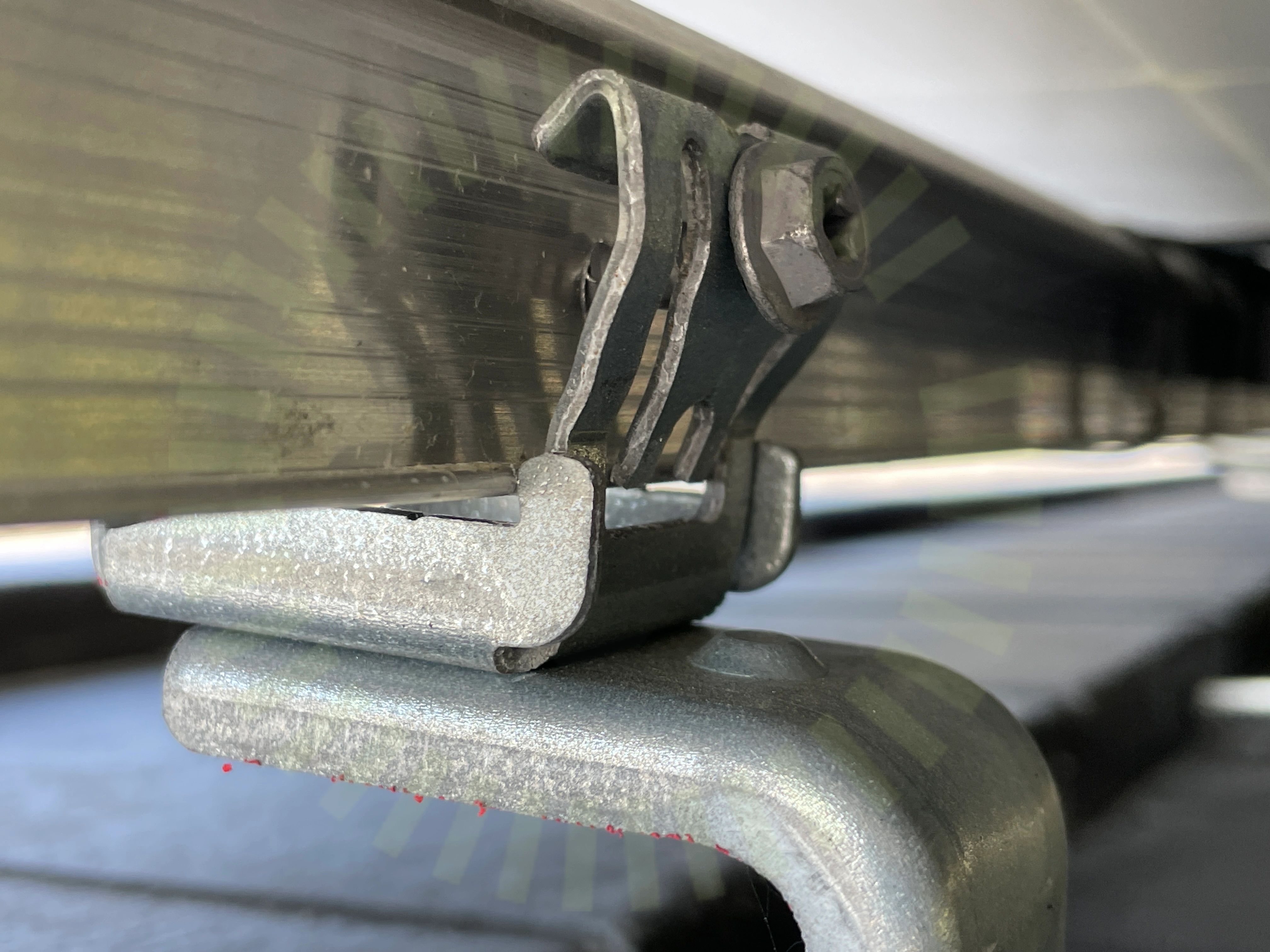

2.2 Skenornas infästning

Inte godkänd

Skeninfästning är felaktigt utförd. Gafflarna måste ligga på skenan även om infästningen är skruvad. Gafflar flyter även en bit ovanför vid flertalet ställen.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 18

Godkända kontrollpunkter

18/24

DC kabel förläggning

Dräneringskanal

Främmande material

Föremål mellan skena och panelram

Kabeluppfästning

Klämmans placering i skena

Mittklämmor

Panelstorlek

Skenans utstick för klämma

Skenornas överhäng

Skenskarvar

Snö- och Vindlastberäkning

Säkerhetsavstånd

Takets lutning

Takkrokarnas CC

Takkrokens höjdjustering

Underliggande takpanna

Väderbeständigt material

Ej tillgängligt vid besiktning

4/24

Kabeldragning mellan takytor

Läktinfästning

Takgenomföring

Underbyggnad

Tak 1, Huawei: SUN2000-450W-P

Anmärkningar

4/9

3.1 Mätvärde optimerad sträng

Inte godkänd

Mätprotokoll saknar värde för optimerad sträng

Huawei: SUN2000 Smart PV Optimizer User Manual 23.10.30, Sida 30

3.2 Strängdesign för SUN2000-M1

Inte godkänd

Optimerarna är inte kopplade med rätt förutsättningar enligt tillverkarens anvisningar.

SUN2000-450W-P Power Optimizer Application Note for HUAWEI Inverter, Sida 2-6

3.3 DC Kontakter

Inte godkänd

Förskruvningar är bottnade.

Huawei: SUN2000 Smart PV Optimizer User Manual 23.10.30, Sida 25

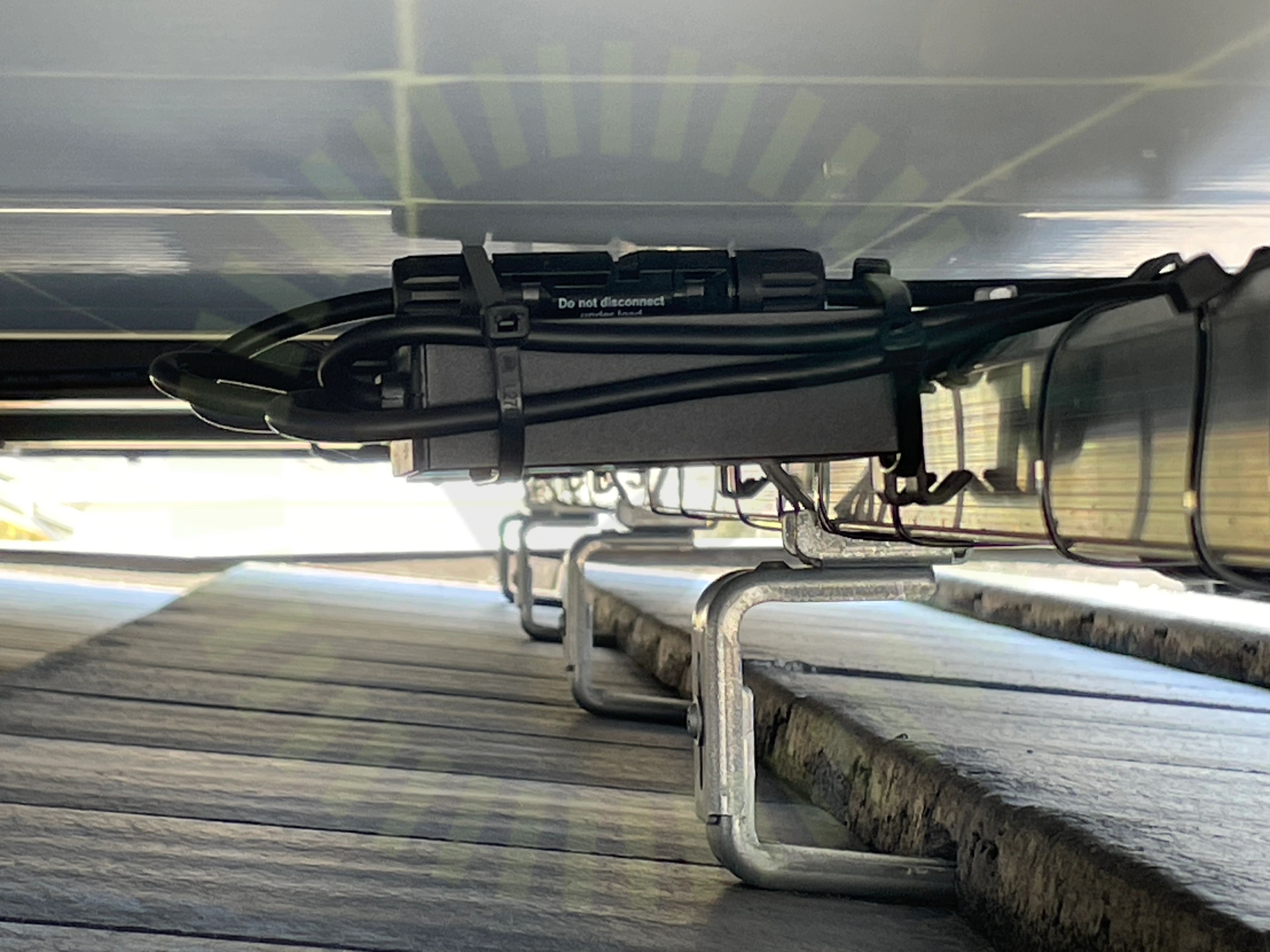

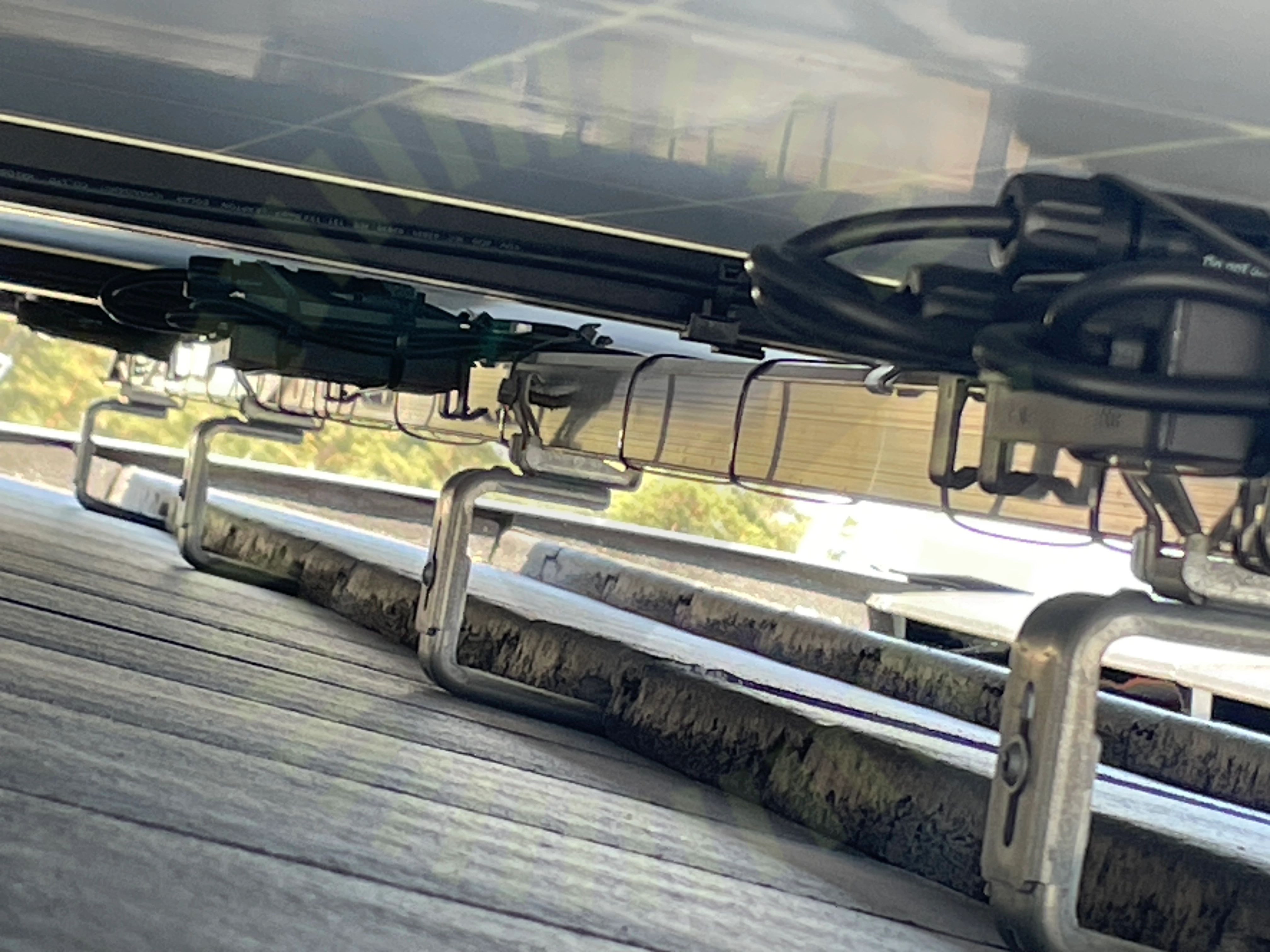

3.4 Dragavlastade

Inte godkänd

Kabeldragning från optimerare ej dragavlastad.

SS 436 40 00 (522.8.3)

Godkända kontrollpunkter

5/9

Antal optimerare

Avstånd närliggande objekt

Avstånd till växelriktare

Fastsäkring av optimerare

Max total effekt

Tak 1, Leapton: LP182*182-M-54-NH

Anmärkningar

5/17

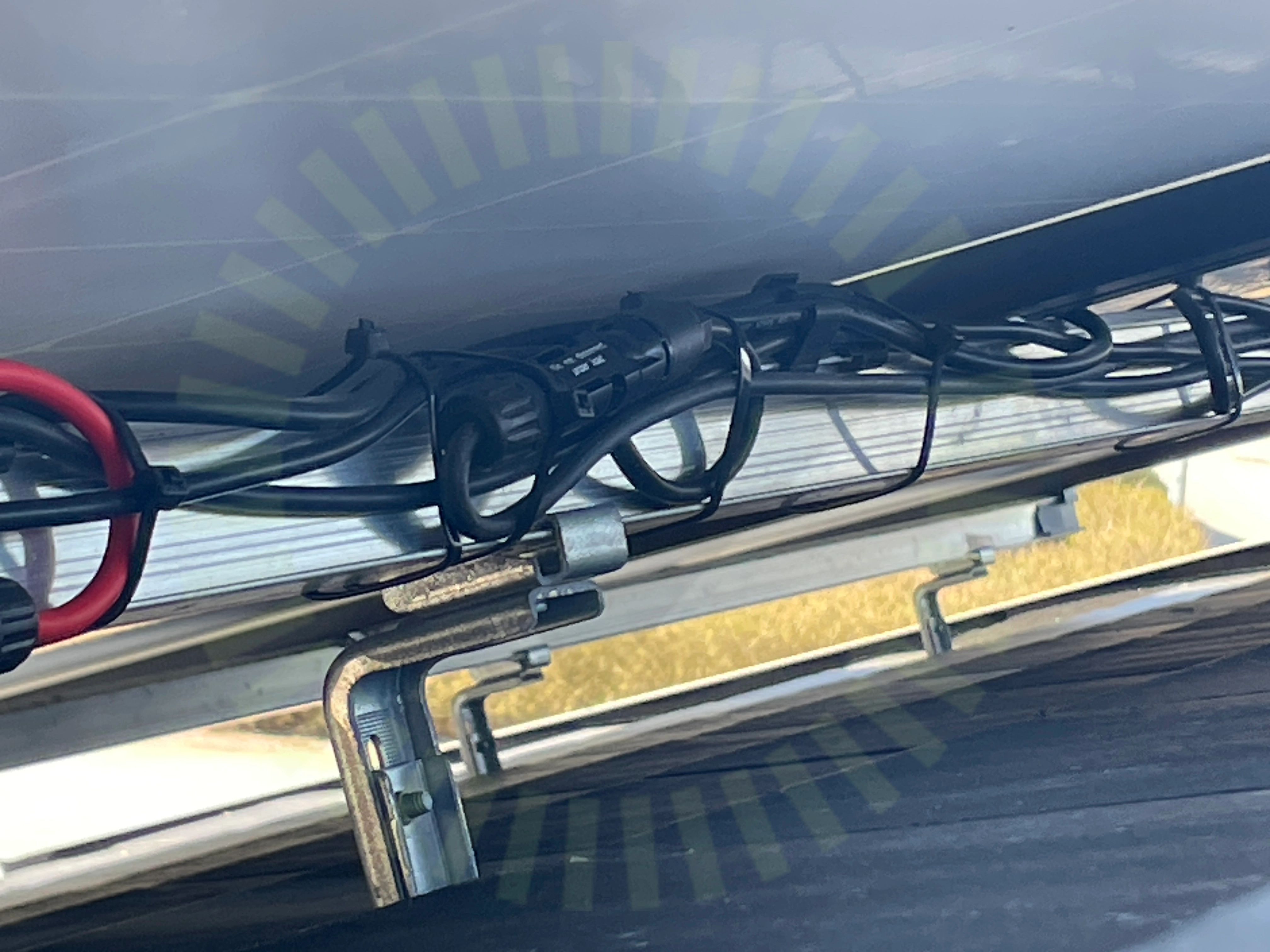

4.1 Kontaktdon

Inte godkänd

Buntband får inte placeras över kontaktdonens hölje.

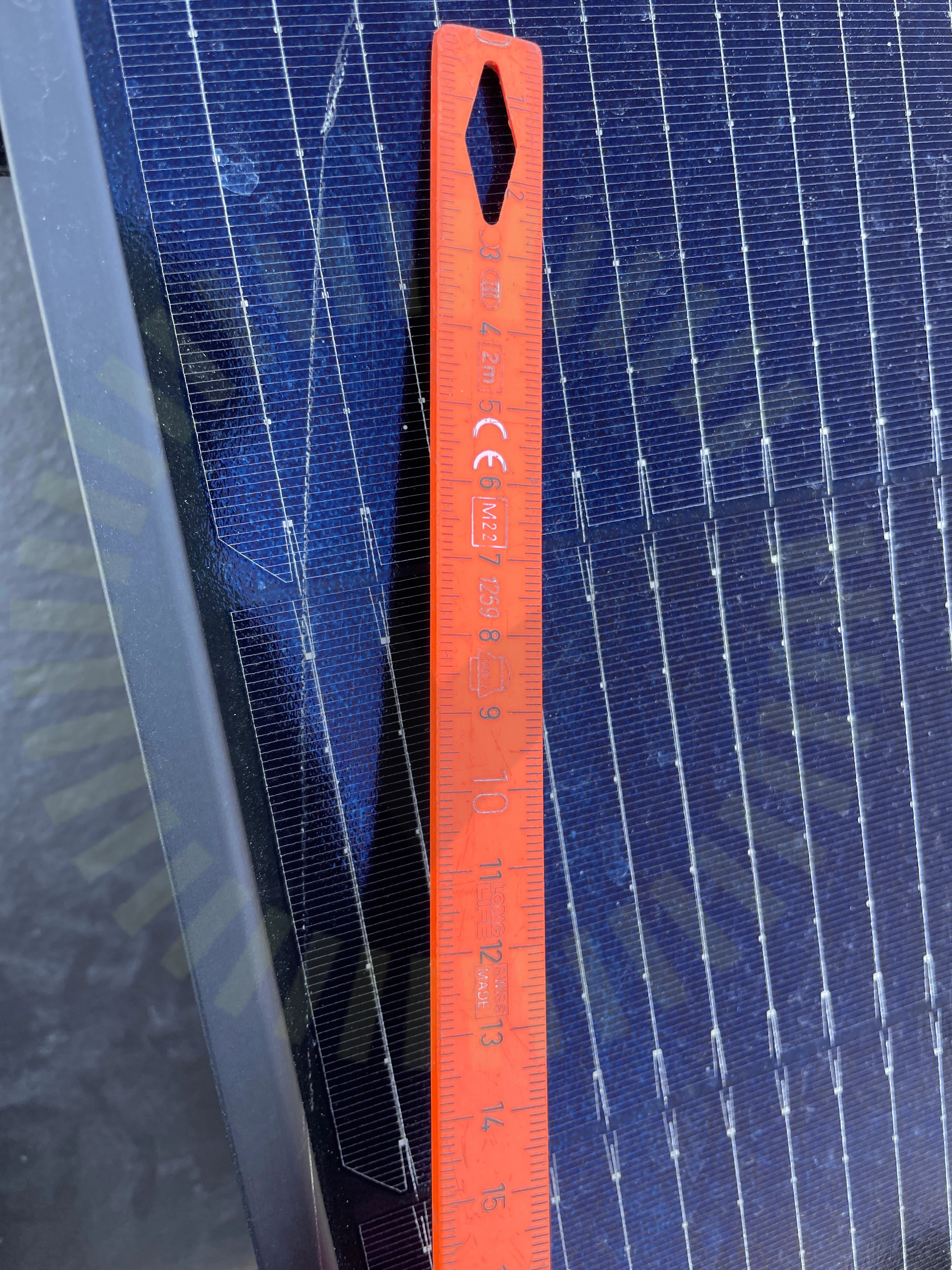

4.2 Skador på panel

Inte godkänd

Längre repor finns på panelerna.

4.3 Föremål mot bakstycke

Inte godkänd

Föremål trycker mot panelens undersida vid flertalet ställen.

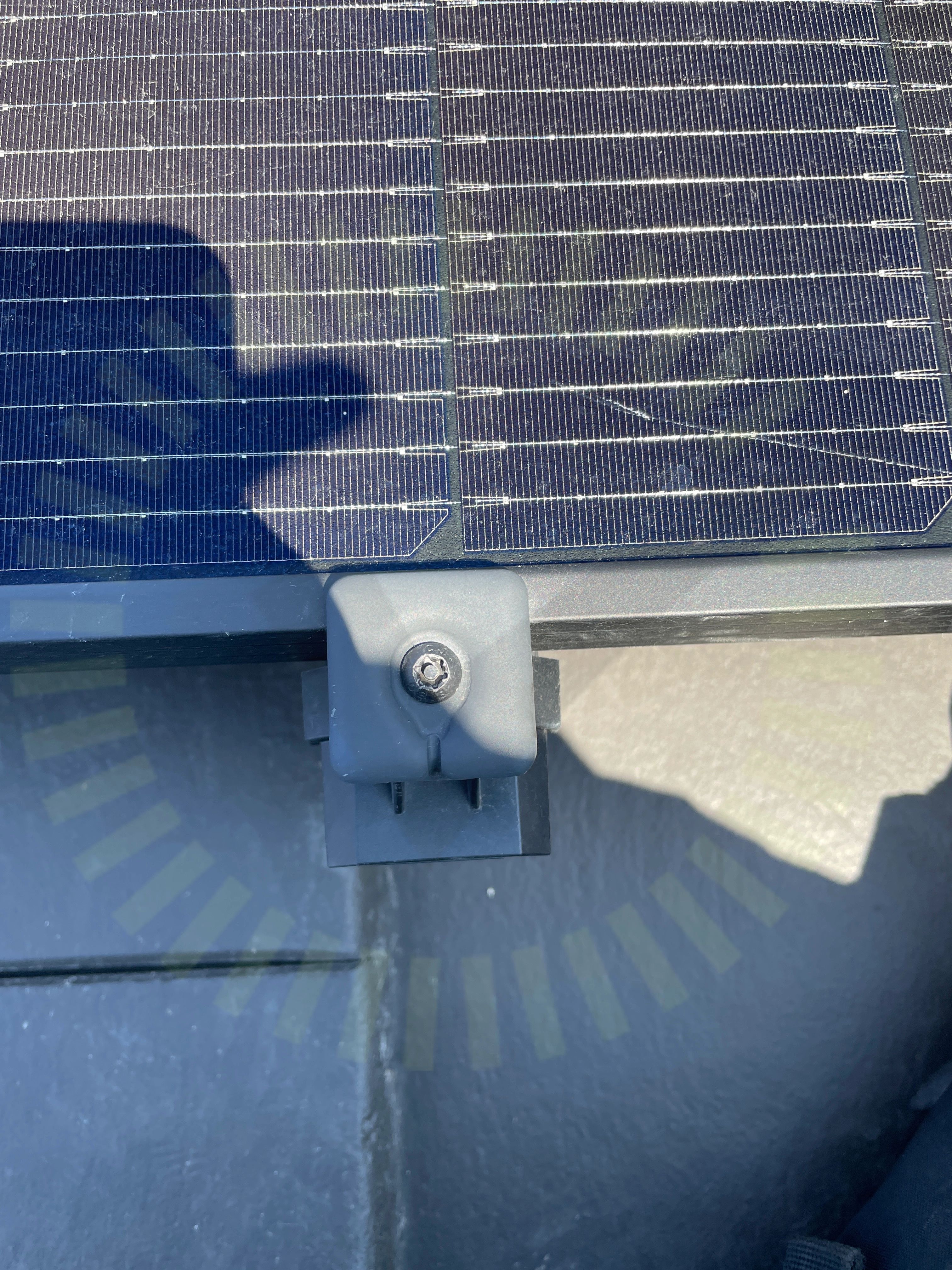

4.4 Klämmornas storlek

Inte godkänd

Montagesystemets fästen är för små för att användas med den valda panelen. Esdec klämma är 35mm.

Leapton: Installation & Maintenance 2023 V4, Sida 13

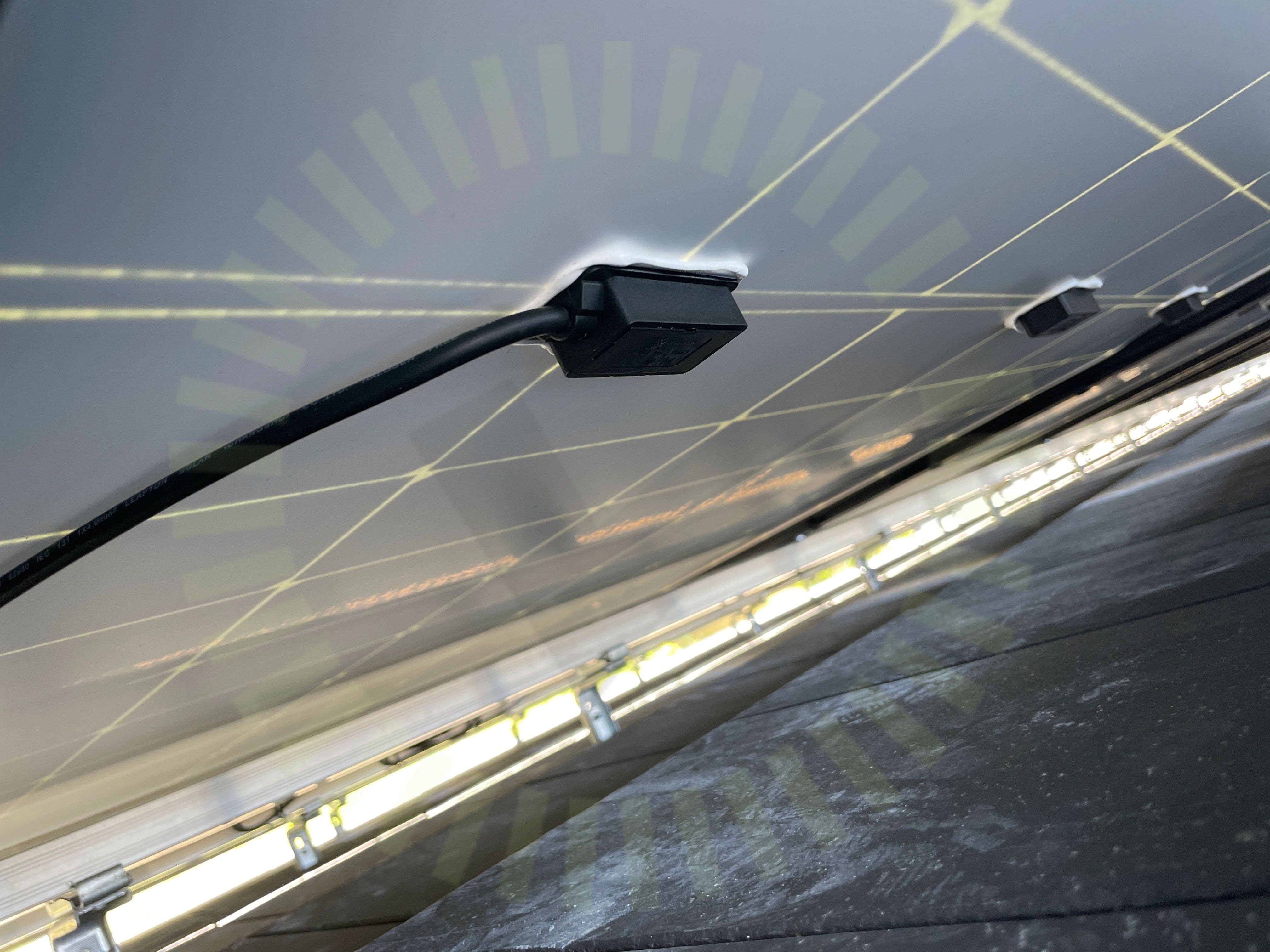

4.5 Kopplingslåda böjradie

Inte godkänd

Kablage är hårt draget och utsätter kopplingslåda för stress.

SS 436 40 00 (522.8.3)

Godkända kontrollpunkter

12/17

Avstånd till hav

Avstånd till yta

Dräneringshål

Förbindelse av kontakter

Klämmornas placering

Klämmornas överlappning

Panelkablaget böjradie

Panelramar separerade

Skugga

Spänningar i ram

Stress på kontakter

Strängförläggning

Varselmärkning

Godkända kontrollpunkter

5/5

Informering av solceller

Missvisande varselmärkning

Varning för backspänning

Varning för likspänning

Växelriktare

Anmärkningar

4/37

6.1 DC Max Ström

Rekommendation

Strängens maximala ström överstiger växelriktarens specifikationer vilket leder till något förlorad produktion. Panel 13,81A

Huawei: SUN2000-(3KTL-10KTL)-M1: Datasheet

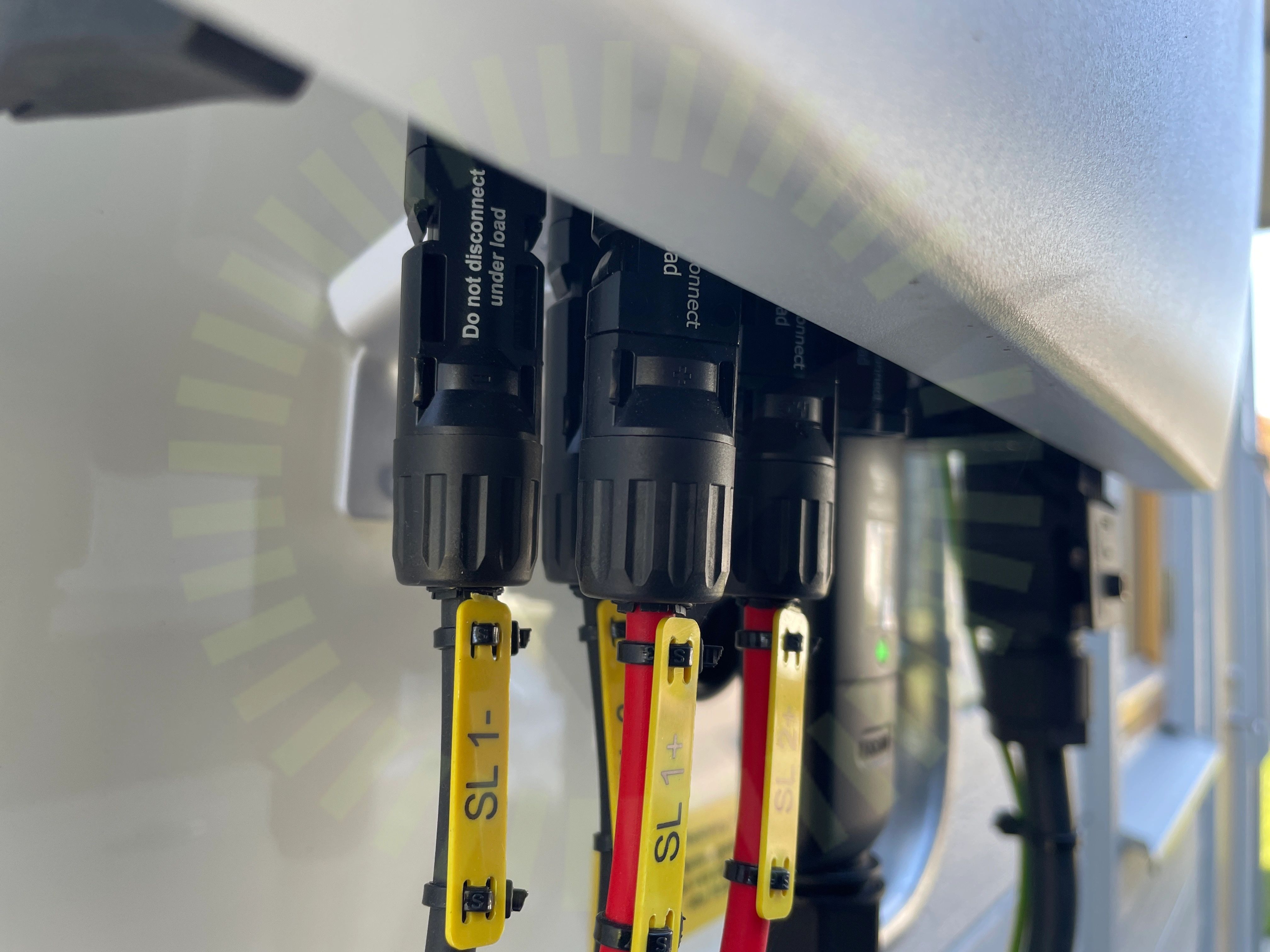

6.2 DC Kontakter

Inte godkänd

Kontakternas förskruvning bottnar och riskerar att ha skadat packningen.

SS 436 40 00 (712.526)

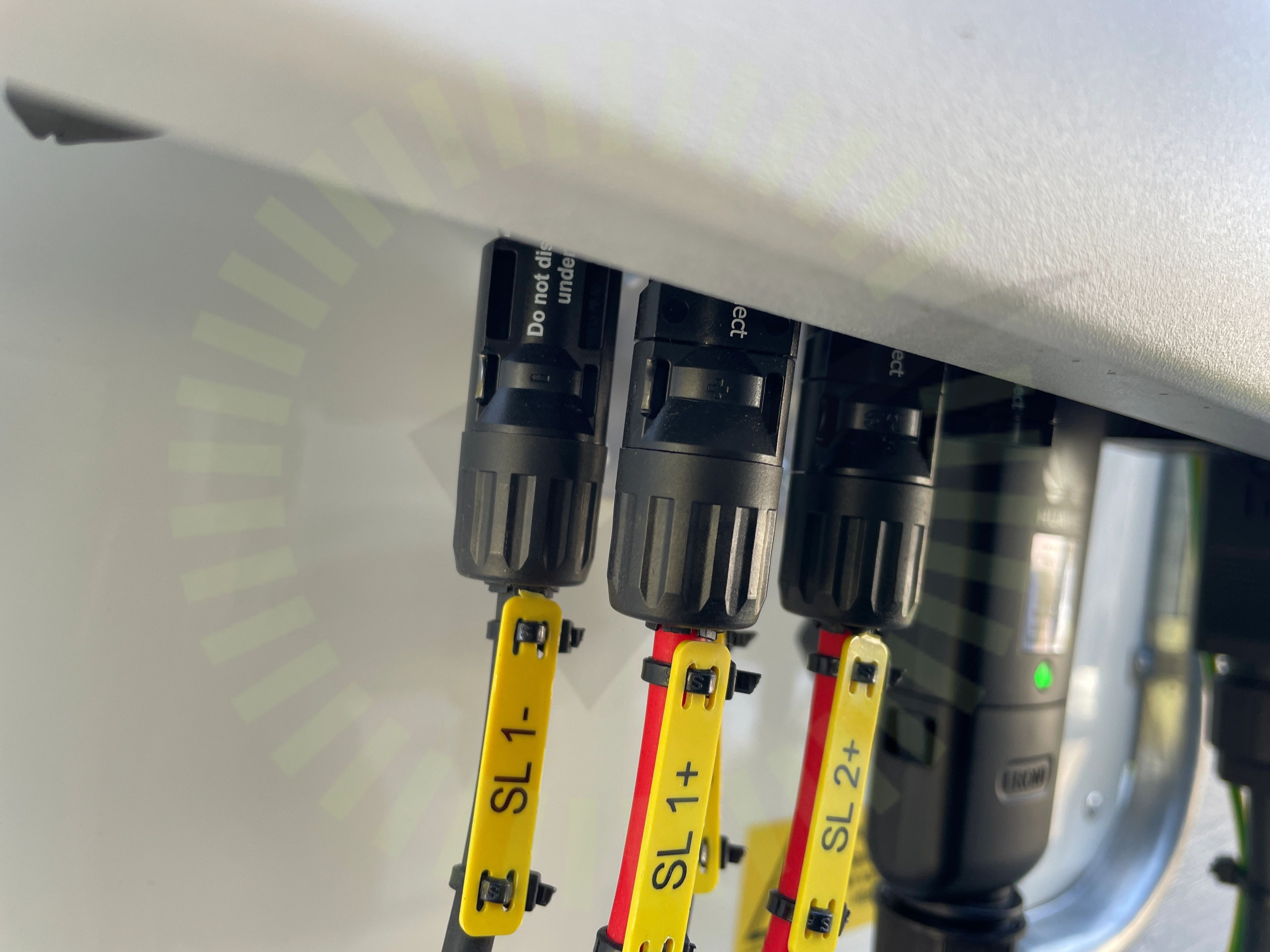

6.3 DC Kontakter anslutning

Inte godkänd

Förskruvningar är bottnade och har skadat kontaktens tätning.

SUN2000-(3KTL-10KTL)-M1 User Manual ,Version 10, Datum 2023-02-07, Sida 48-50

6.4 Dubbel matning

Inte godkänd

Huvudledning till huset kan nu matas av både solcellerna och från inkommande. Den totala effekten är högre än vad kabeln kan hantera.

SS 436 40 00 (312.2.1.2 / 512.1.2)

Godkända kontrollpunkter

32/37

AC anslutning växelriktare

AC kablage förläggning

AC Kablage förläggning

Anslutning av ledare

Avstånd närliggande objekt

Avstånd till hav

Bakomliggande material

DC Kablage egenskaper

DC Kablage förläggning

DC Kablage skydd

DC Max Spänning

DC Min Spänning

Enkelisolerade ledare

Förskruvning

Genomföringar

Huvudsäkring

Identifiering

Infästning

Jordning av chassi

Kabeldimensionering

Kablagets böjradie

Likspänningskomponenter

Mekanisk påverkan

Placering

Skadat kablage

Skarp kant

Stress på kontakter

Säkringsdimension

Tillgänglighet

Ventilation

Väderbeständigt material

Växelriktarens IP klassning

Ej tillgängligt vid besiktning

1/37
