2.1 Fastsäkring av produkt
Inte godkändBatteri är inte fastsäkrat korrekt. Låsningsskruv på batteriets undersida saknas. Detta gäller de två understa batterierna.
Enphase: IQ Battery-3T/10T Snabb Installations Guide Rev06 2023-08-07, Sida 4-5
Besiktningsrapport
8.8
Installation genom
1KOMMA5° Syd (fd SolensEnergi)
Datum
28 juni 2024
Ort
Limhamn, Skåne län
90% godkända10% ej godkända
Om installationen
PanelerDenim: U N3 XXX BBG 108H
MontagesystemWeland Stål: Papptak
VäxelriktareEnphase: IQ8 Series
BatteriEnphase: IQ BAttery 3T
TillbehörEnphase: IQ Gateway Metered
TillbehörUndercentral
Tillbehör1KOMMA5°: Heartbeat
Installerad av 1KOMMA5° Syd (fd SolensEnergi) som har ett högt snittbetyg på 9.3 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmänt
Godkända kontrollpunkter
2/3AvtalSträngschema
Ej tillgängligt vid besiktning
1/3Mätprotokoll DC
Batteri
Anmärkningar
1/9Godkända kontrollpunkter
8/9AC anslutning Avstånd närliggande objektPlacering av batteriSkadorSmartmätareTillgång till batterietUppfästning av kablageVäderskydd
Micro-växelriktare
Anmärkningar
2/15

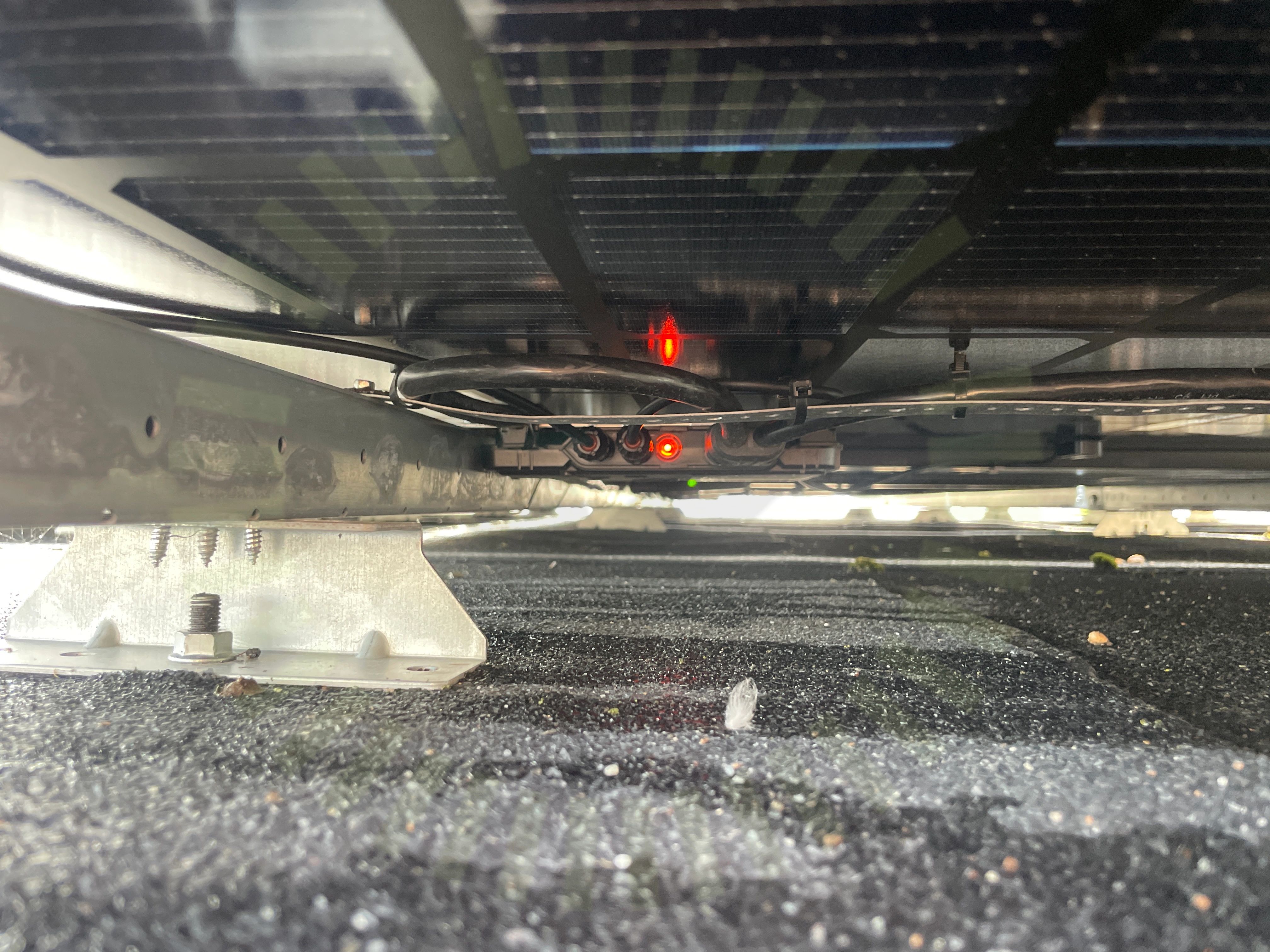

3.1 Felindikering på microinverter
Inte godkändMicroinverter blinkar rött.
3.2 Kretsdesign IQ cable-sektion
Inte godkändFör många inverters på samma anslutning.
Datablad IQ8 Series Microinverters
Godkända kontrollpunkter
13/15Anslutning av panelerAnslutning IQ CableAnslutning micro-växelriktareDC KontakterFastsäkring av produktGrenkretsarIQ Sealing CapIQ TerminatorKabeldragning Kompatibilitet med micro-växelriktareKopplingsdosaPlaceringSmartmätare
Smartmätare
Godkända kontrollpunkter
2/2OmgivningstemperaturSmartmätare
Tak 1, Denim: U N3 XXX BBG 108H
Anmärkningar
4/155.1 Avstånd till hav
Inte godkändPanelerna är monterade närmare havet än vad tillverkaren anger som tillåtet. Underlag på ifall rostskydd har använts vid anslutningspunkt saknas.
Installation manual Denim V.Feb-2024-1, Sida 6
5.2 Föremål mot bakstycke
Inte godkändPanelens kabel ligger klämd och ligger och trycker mot panelens undersida.

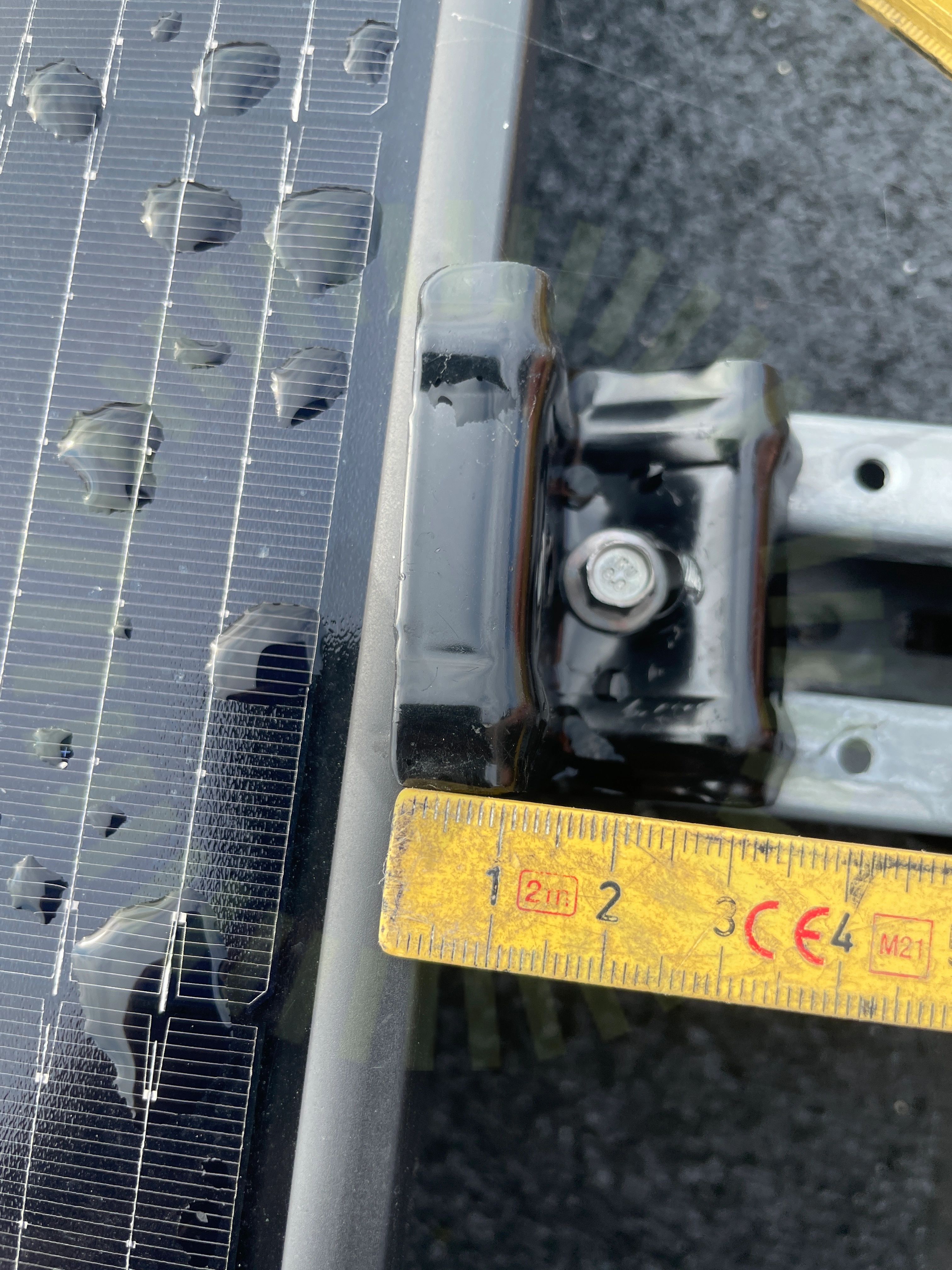

5.3 Klämmornas överlappning
Inte godkändÄndklämma är snett monterad därav stämmer inte klämmans överlappning på panelens ram överens med tillverkarens anvisningar.
Installation manual Denim V.Feb-2024-1, Sida 10

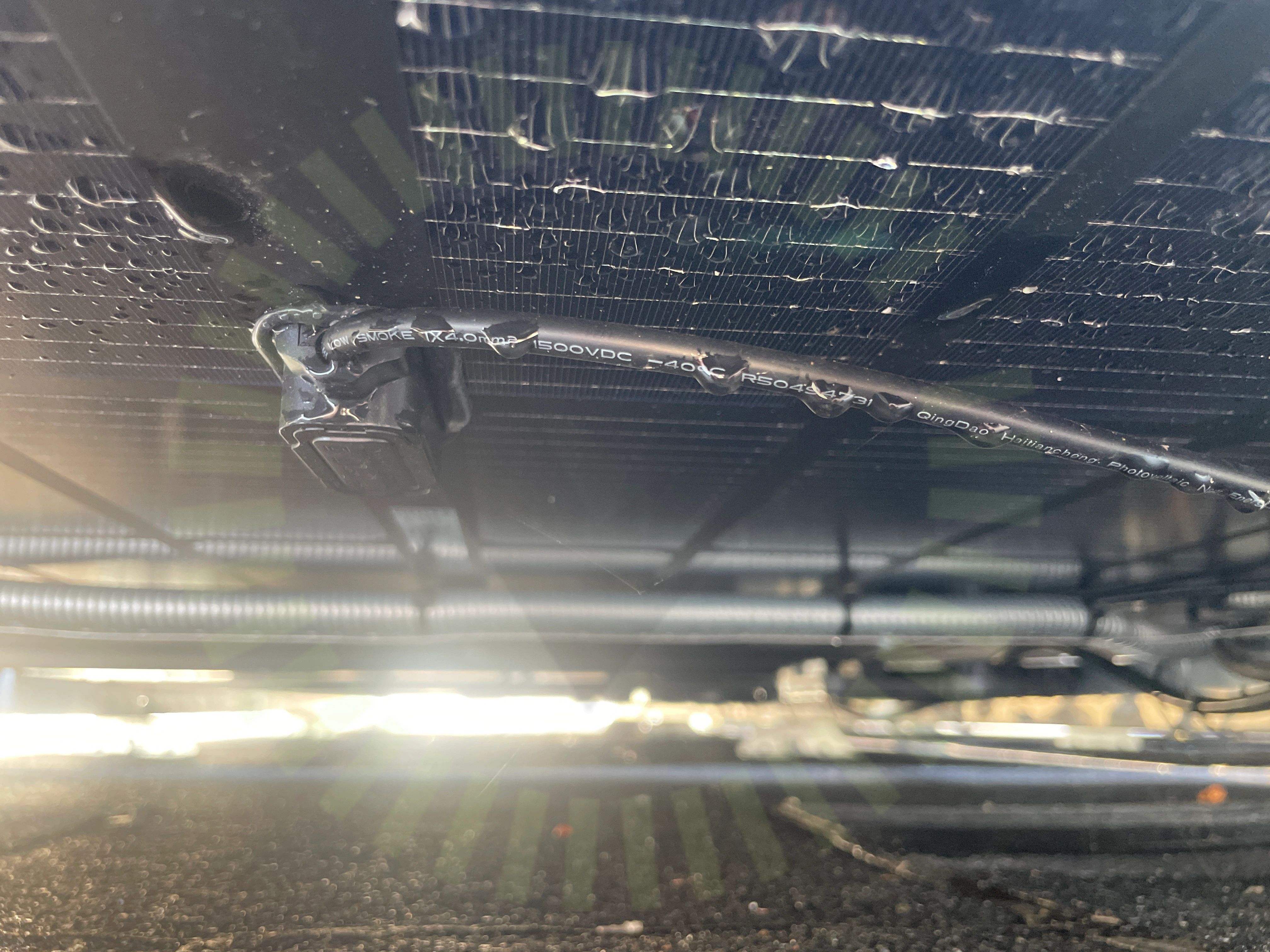

5.4 Kopplingslåda böjradie
Inte godkändBöjradien från kopplingslådan är för skarp.
SS 436 40 00 (522.8.3)
Godkända kontrollpunkter
11/15DräneringshålFörbindelse av kontakterKlämmornas placeringKontaktdonPanelkablagets böjradiePanelramar separeradeSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggning
Tak 1, Weland Stål: Papptak
Anmärkningar
1/21

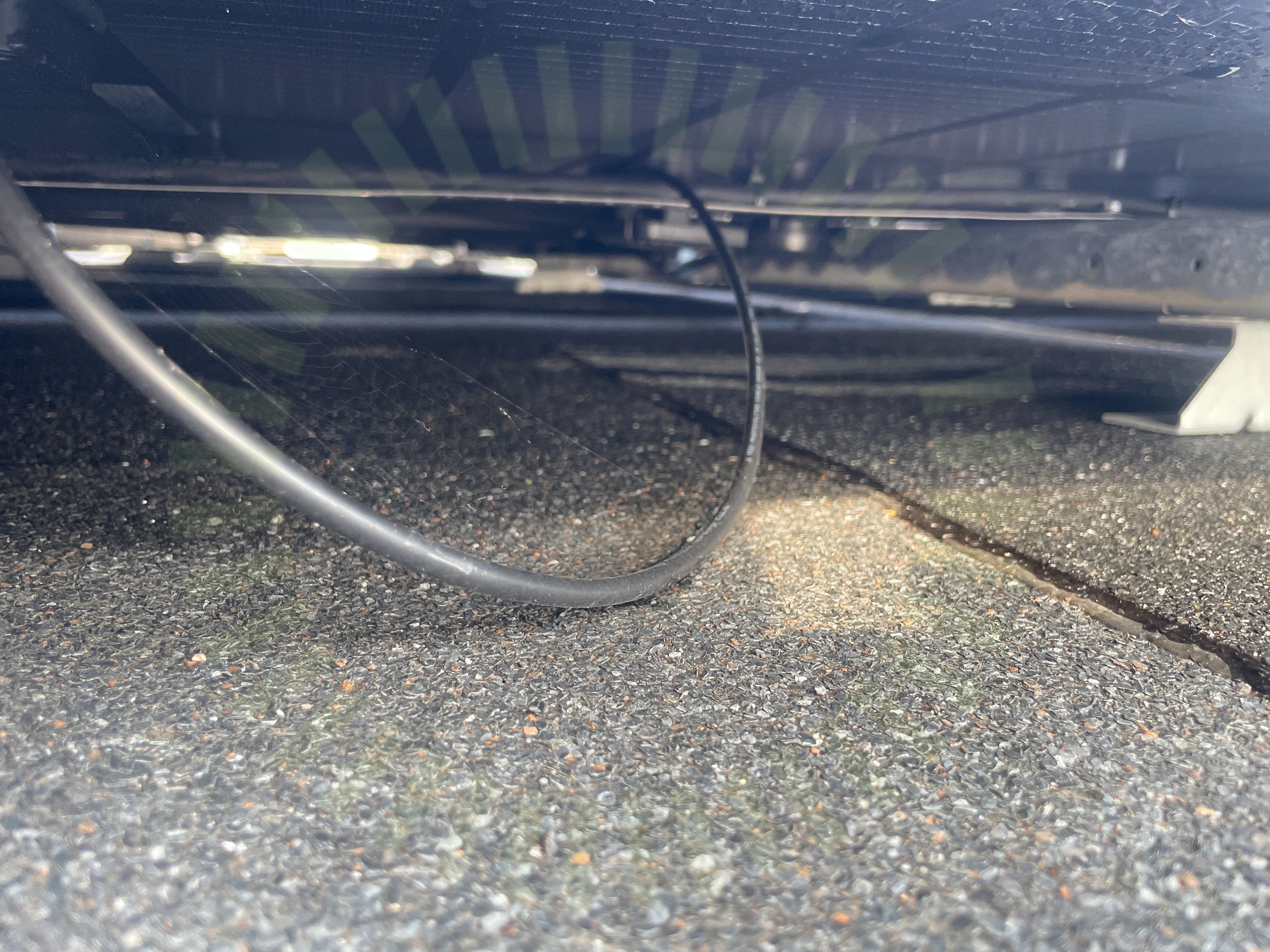

6.1 Kabeluppfästning
Inte godkändKablage ligger på yttertaket.
SS 436 40 00 (712.522.101)
Godkända kontrollpunkter
19/21Använd tätskiktsdukCC infästningarDC kabel förläggningFrämmande materialFöremål mellan skena och panelramInfästningKabeldragning mellan takytorKlämmor rätt förläggningMittklämmorPlaceringSkadorSkenornas infästningSkenornas överhängSkenors avstånd till varandraSkenskarvarSnö- och VindlastberäkningSvetsning av pappVäderbeständigt materialÄndklämmor skena
Ej tillgängligt vid besiktning
1/21Infästning i råspont
Undercentral
Godkända kontrollpunkter
7/7FasskenaFemledarsystemInfästningIP-KlassningKabelinföringarPlaceringSkydd mot beröring
Varselmärkning
Anmärkningar
2/3
8.1 Informering av solceller
Inte godkändMärkningen är inte utförd enligt gällande regler. PV skylt saknas enligt krav. Se referens.
SS 436 40 00 (712.514.101)
8.2 Varning för backspänning
Inte godkändMärkningen är inte utförd enligt gällande regler. Varning för backspänning saknas enligt krav. Se referens.
SEK 457, Sida 42
Godkända kontrollpunkter
1/3Missvisande varselmärkning
Växelriktare
Anmärkningar
1/28
9.1 Skarp kant
Inte godkändKablage ligger mot skarp kant.
Godkända kontrollpunkter
27/28AC Kablage förläggningAnslutning av CT klämmorAnslutning av ledareAnslutning av växelriktareDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDubbel matningEnkelisolerade ledareFastsäkring av produktGenomföringarHuvudsäkringIdentifieringKabeldimensioneringKablagets böjradieKommunikation med batteriLikspänningskomponenterMatning till smartmätareMekanisk påverkanPlacering av CT klämmorSkadat kablageSkador signalkablageSäkringsdimensionSäkringsdimensionTillgänglighetVäderbeständigt materialVäxelriktarens IP klassning
