Institutet för Solenergikvalitet

Besiktningsrapport

8.8
x

Installation genom

1KOMMA5° Syd (fd SolensEnergi)

Datum

28 juni 2024

Ort

Limhamn, Skåne län
Fastsäkring av produkt
Informering av solceller
Skarp kant
90% godkända10% ej godkända

Om installationen

VäxelriktareEnphase: IQ8 Series
BatteriEnphase: IQ BAttery 3T
1KOMMA5° Syd (fd SolensEnergi)

Installerad av 1KOMMA5° Syd (fd SolensEnergi) som har ett högt snittbetyg på 9.3 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Batteri

Anmärkningar

1/9
Fastsäkring av produkt

1.1 Fastsäkring av produkt

Inte godkänd

Batteri är inte fastsäkrat korrekt. Låsningsskruv på batteriets undersida saknas. Detta gäller de två understa batterierna.

Enphase: IQ Battery-3T/10T Snabb Installations Guide Rev06 2023-08-07, Sida 4-5

Godkända kontrollpunkter

8/9
AC anslutning Avstånd närliggande objektPlacering av batteriSkadorSmartmätareTillgång till batterietUppfästning av kablageVäderskydd

Micro-växelriktare

Anmärkningar

1/14

2.1 Kretsdesign IQ cable-sektion

Inte godkänd

För många inverters på samma anslutning.

Datablad IQ8 Series Microinverters

Godkända kontrollpunkter

13/14
Anslutning av panelerAnslutning IQ CableAnslutning micro-växelriktareDC KontakterFastsäkring av produktGrenkretsarIQ Sealing CapIQ TerminatorKabeldragning Kompatibilitet med micro-växelriktareKopplingsdosaPlaceringSmartmätare

Varselmärkning

Anmärkningar

2/3

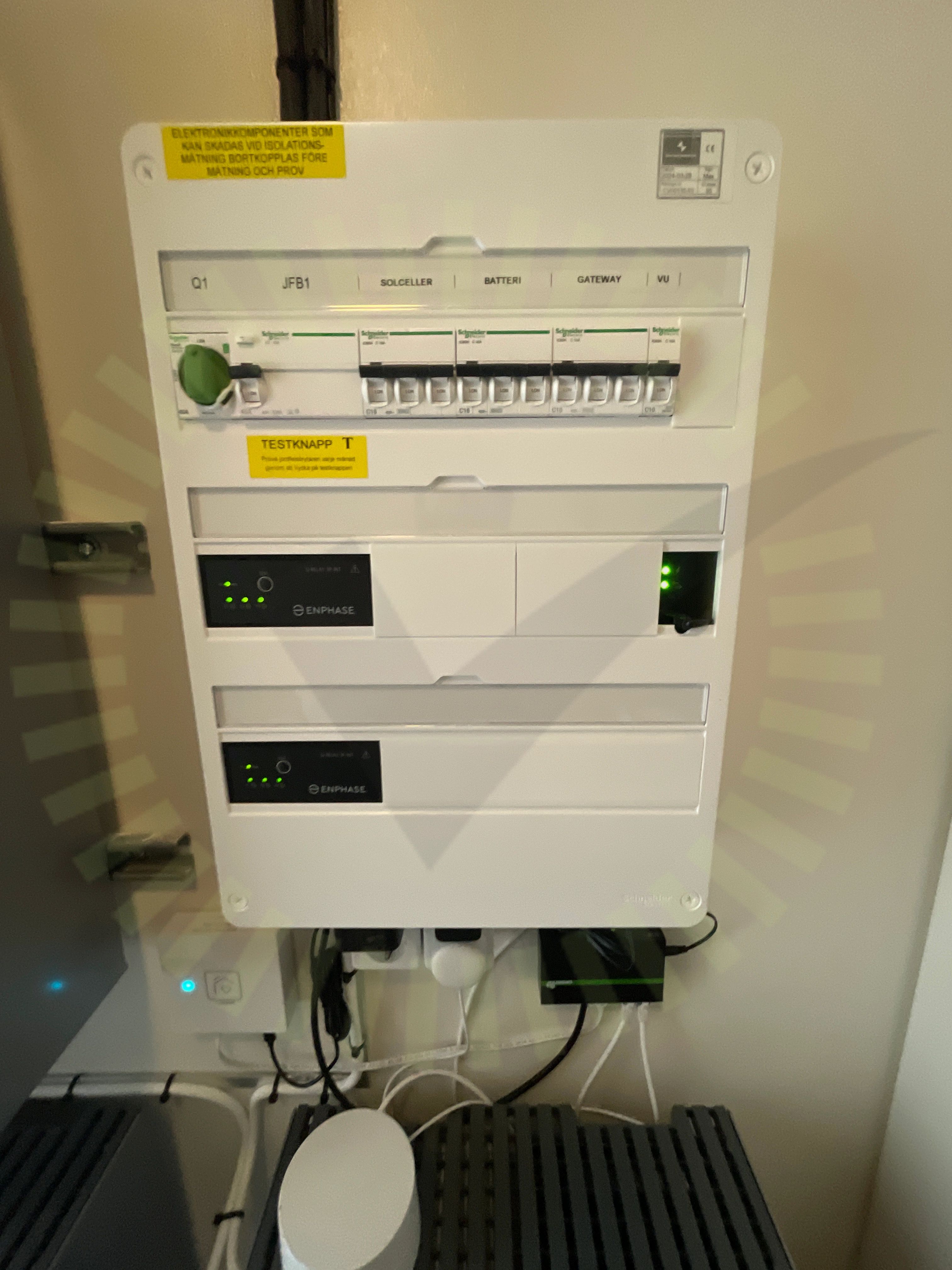

Informering av solceller

3.1 Informering av solceller

Inte godkänd

Märkningen är inte utförd enligt gällande regler. PV skylt saknas enligt krav. Se referens.

SS 436 40 00 (712.514.101)
Varning för backspänning

3.2 Varning för backspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för backspänning saknas enligt krav. Se referens.

SEK 457, Sida 42

Godkända kontrollpunkter

1/3
Missvisande varselmärkning

Växelriktare

Anmärkningar

1/22
Skarp kant

4.1 Skarp kant

Inte godkänd

Kablage ligger mot skarp kant.

Godkända kontrollpunkter

21/22
AC Kablage förläggningAnslutning av ledareAnslutning av växelriktareDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDubbel matningEnkelisolerade ledareGenomföringarHuvudsäkringIdentifieringKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanSkadat kablageSäkringsdimensionSäkringsdimensionTillgänglighetVäderbeständigt materialVäxelriktarens IP klassning
