1.1 Strängschema
Inte godkändSträngschema är otydligt. Kontroll av strängdesign inte tillgängligt.
Besiktningsrapport
9.3
Installation genom
Delidel
Datum
7 november 2023
Ort
Hovås, Västra Götalands län
93% godkända7% ej godkända
Om installationen
PanelerDMEGC: DM(XXX)M10-72HBB/-V
MontagesystemCWL: Infästningsplatta med IBC Rail
VäxelriktareSunGrow: SH5-10RT
BatteriSunGrow: SBR(XXX)
TillbehörSäkerhetsbrytare AC
TillbehörUndercentral
TillbehörCHINT: DTSU666
Installerad av Delidel som har ett högt snittbetyg på 9.3 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmän
Anmärkningar
1/3Godkända kontrollpunkter
2/3AvtalMätprotokoll DC
Allmänt
Anmärkningar
1/1

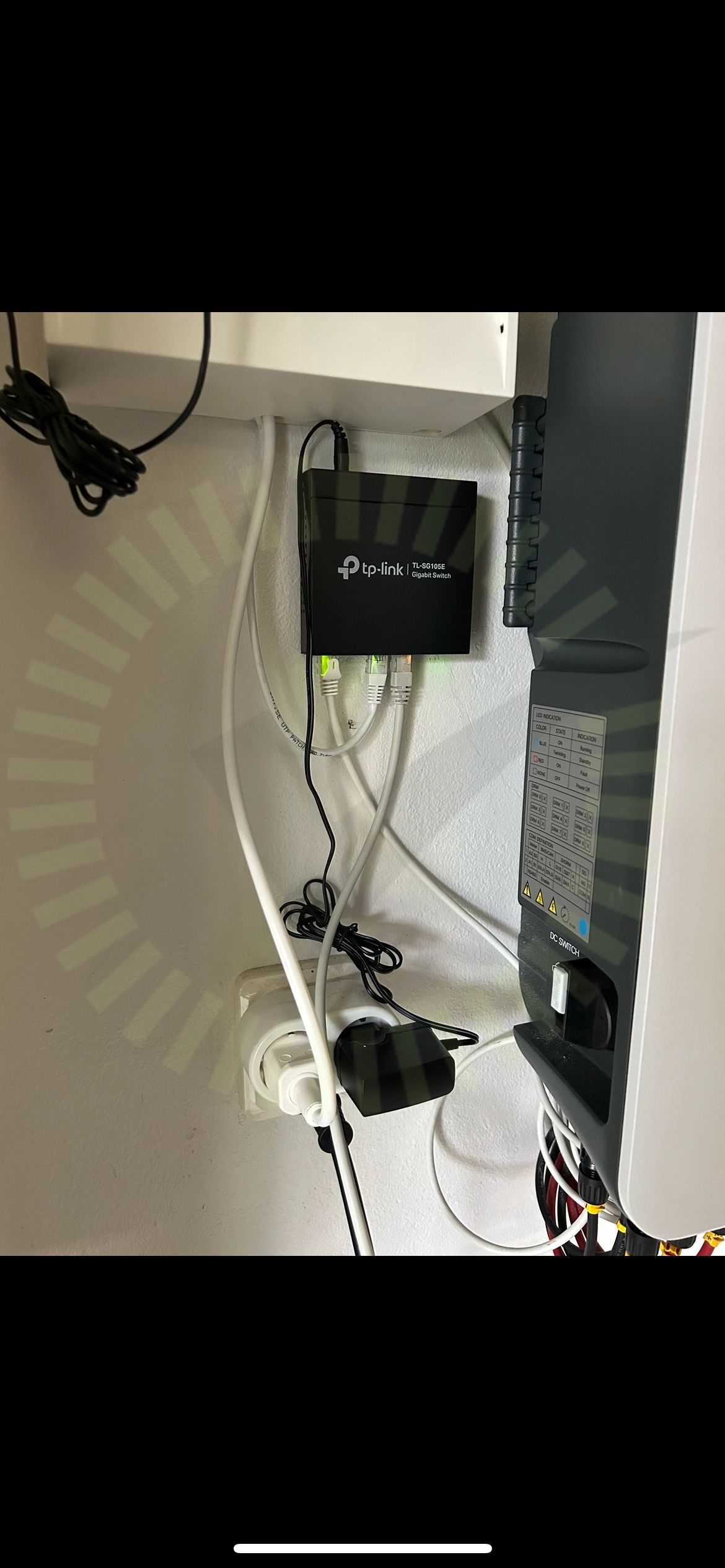

2.1 Kabelförläggning Checkwatt
KundkommentarBristfällig kabelförläggning gällande checkwatt kabeldragning till ac-punkt.
CHINT: DTSU666
Godkända kontrollpunkter
1/1Matning till smartmätare
CWL: Infästningsplatta med IBC Rail
Anmärkningar
1/20

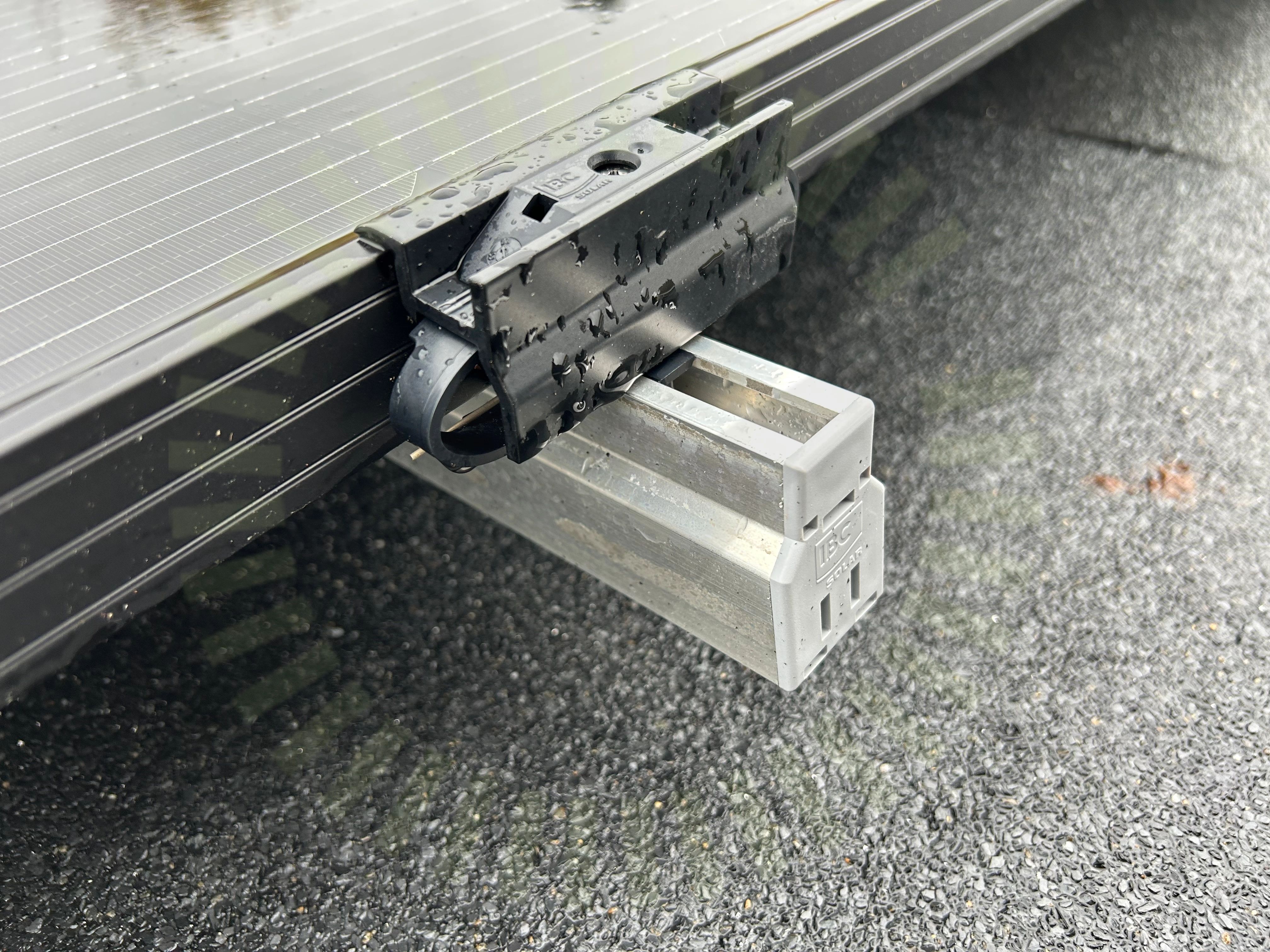

4.1 Ändklämmor
Inte godkändPanelens slutfäste är inte installerat enligt tillverkarens anvisningar. Vissa klämmor sitter löst.
Installation manual IBC TopFix 200 Version 20.01, as of: 16-July-2020, Sida 68
Godkända kontrollpunkter
17/20Använda tätskiktsdukDC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningMittklämmorPlaceringSkada på klämmorSkadorSkenans utstick för klämmaSkenornas överhängSkenskarvarSnö- och VindlastberäkningSvetsning takpappTätskiktsplattor CC måttVäderbeständigt material
Ej tillgängligt vid besiktning
2/20Skenornas infästningSkenors avstånd till varandra
DMEGC: DM(XXX)M10-72HBB/-V
Anmärkningar
3/16

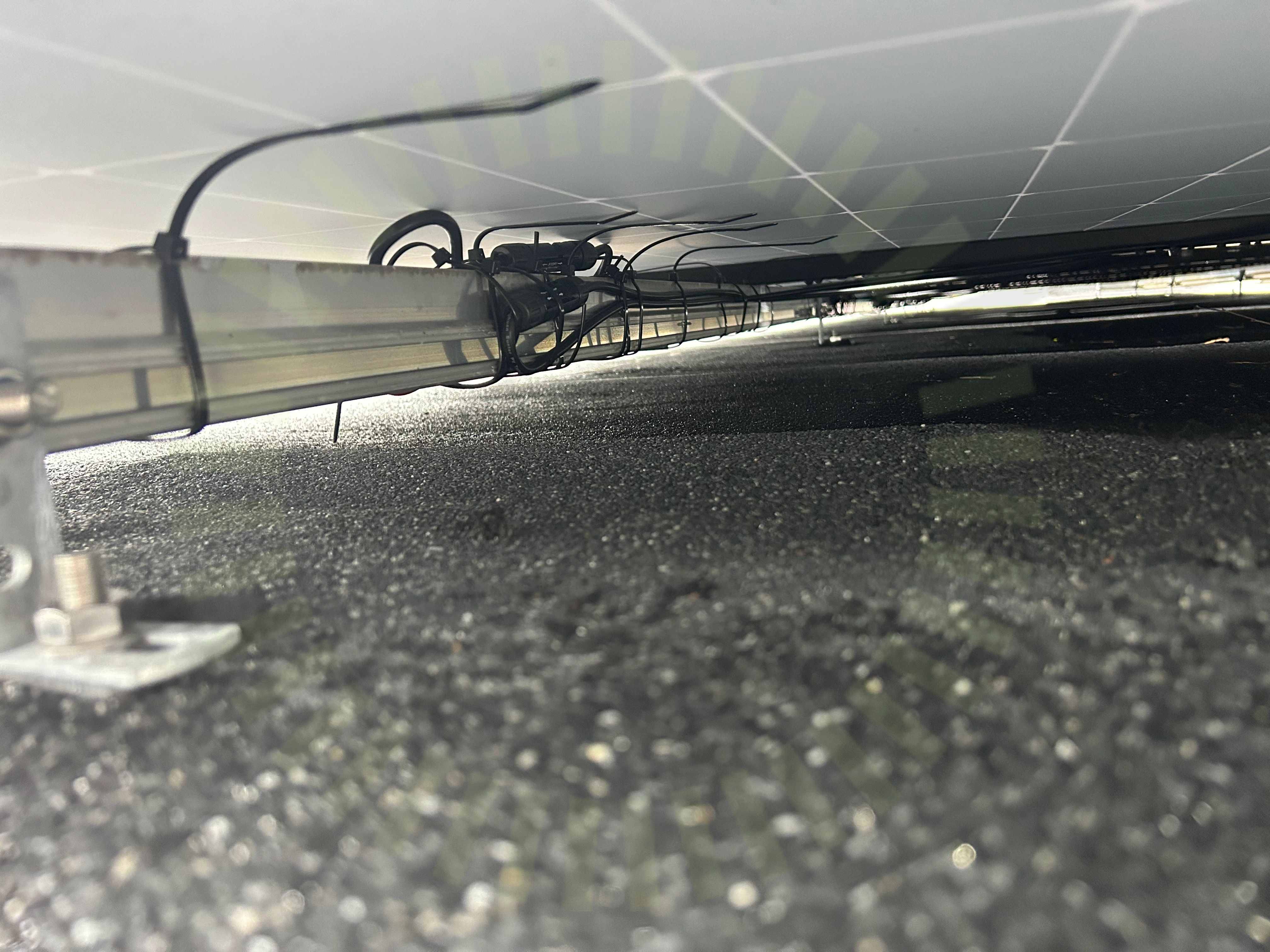

5.1 Föremål mot bakstycke
Inte godkändFöremål skaver mot panelens undersida.
DMEGC Photovoltaic Modules Installation Manual, Ver: 202301, Sida 4
5.2 Kontaktdon
Inte godkändBuntband får inte placeras över kontaktdonens hölje.

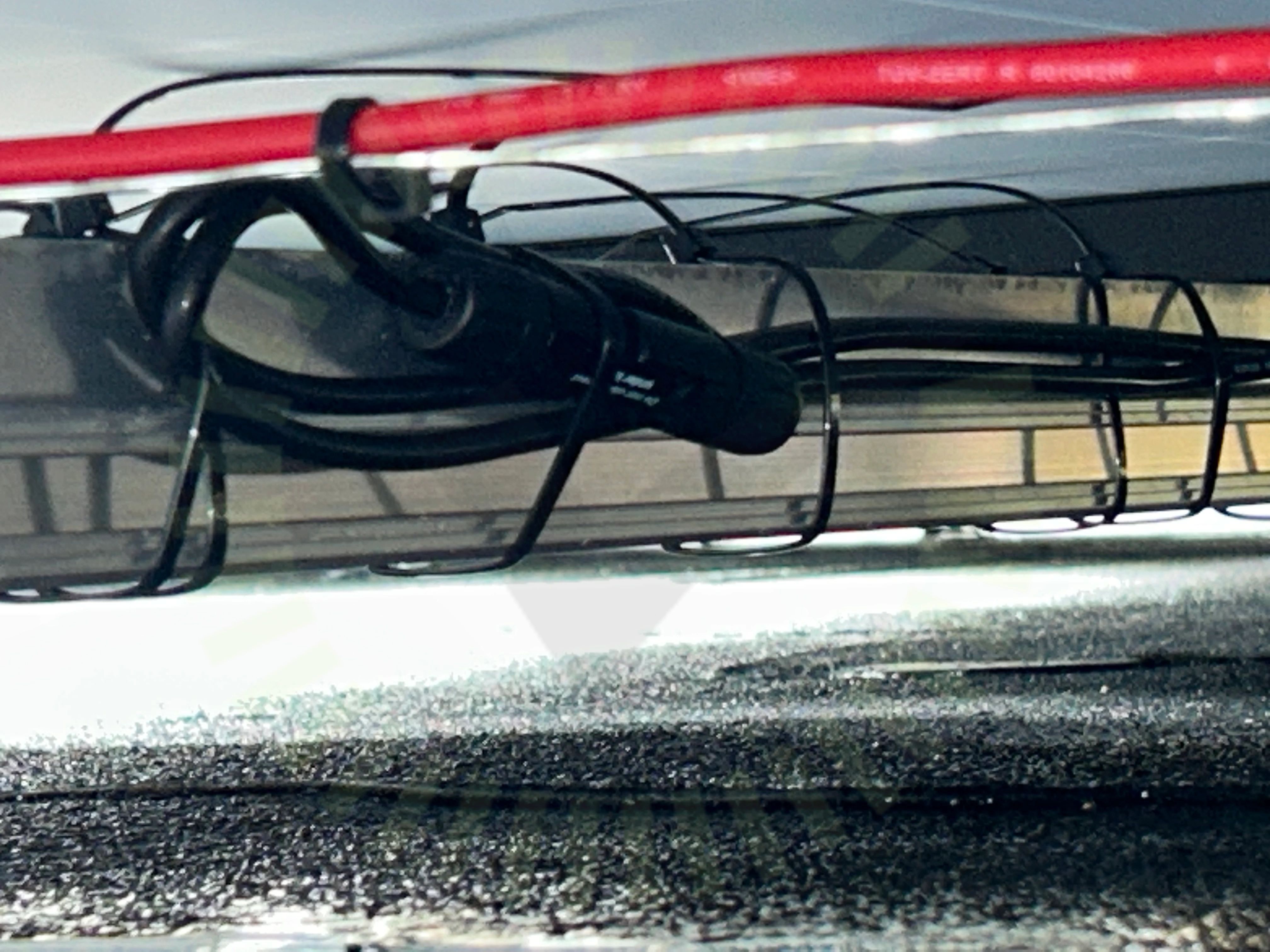

5.3 Panelkablaget generell böjradie
Inte godkändPanelernas kablar har generellt en för skarp böjradie i hela anläggnignen.
SS 436 40 00 (522.8.3)
Godkända kontrollpunkter
12/16DräneringshålFästens placeringFörbindelse av kontakterKlämmans överlappningKlämmornas storlekPanelkablagets böjradiePanelramar separeradePunktbelastningSkador på panelSkuggaSpänningar i ramStress på kontakter
Ej tillgängligt vid besiktning
1/16Strängförläggning
SunGrow: SBR(XXX)
Godkända kontrollpunkter
8/8AvståndInfästningKommunikationLockMiljökravPESkadorVinkel
SunGrow: SH5-10RT
Anmärkningar
3/417.1 DC Max Ström
RekommendationSträngens maximala ström överstiger växelriktarens specifikationer vilket leder till något förlorad produktion.
SH5.0_6.0_8.0_10RT-UEN-Ver20-202211, Sida 142-147
7.2 Anslutning av växelriktare
Inte godkändVäxelriktaren är inte korrekt ansluten. Växelriktarens PE ska vara ansluten till jordpunkt.

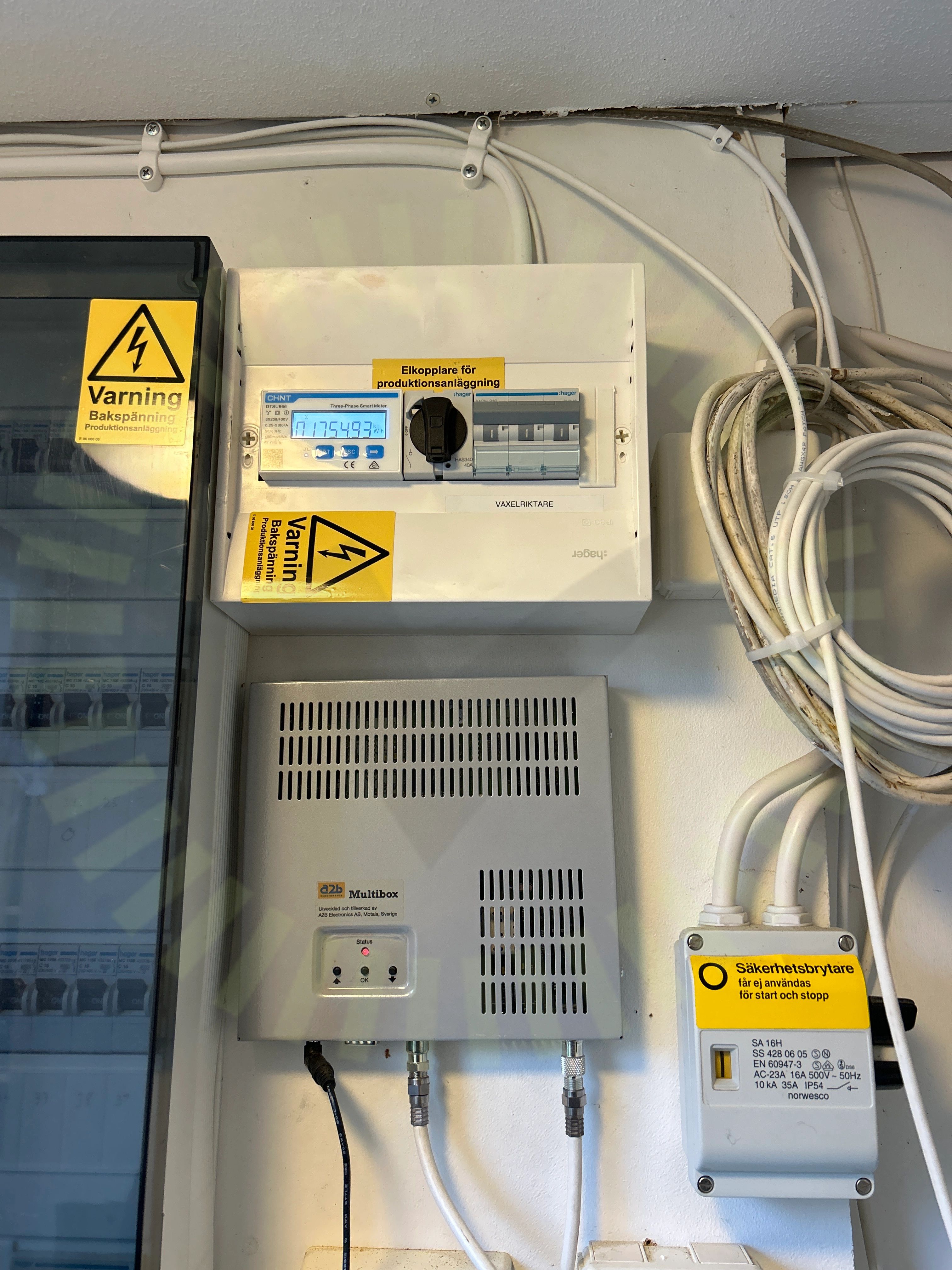

7.3 Informering av solceller
Inte godkändMärkningen är inte utförd enligt gällande regler. PV skylt saknas enligt krav. Se referens.
SS 436 40 00 (712.514.101)
Godkända kontrollpunkter
38/41AC kablage förläggningAC Kablage förläggningAnslutning av ledareAvstånd närliggande objektBakomliggande materialDC KontakterDC Max SpänningDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC Min SpänningDubbel matningEnkelisolerade ledareFastsäkring av produktFörskruvningGenomföringarHuvudsäkringIdentifieringInfästningJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanMissvisande varselmärkningPlaceringSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillförlitligt fästTillgänglighetVarning för backspänningVarning för likspänningVäderbeständigt materialVäderskyddVäxelriktarens IP klassning
Säkerhetsbrytare AC
Godkända kontrollpunkter
7/7Anslutningar i brytareEgenskaperIdentifieringInfästningKabelinföringarPlacering SäkerhetsbrytareSkada vid brytare
Tak 1, DMEGC: DM(XXX)M10-72HBB/-V
Anmärkningar
1/1

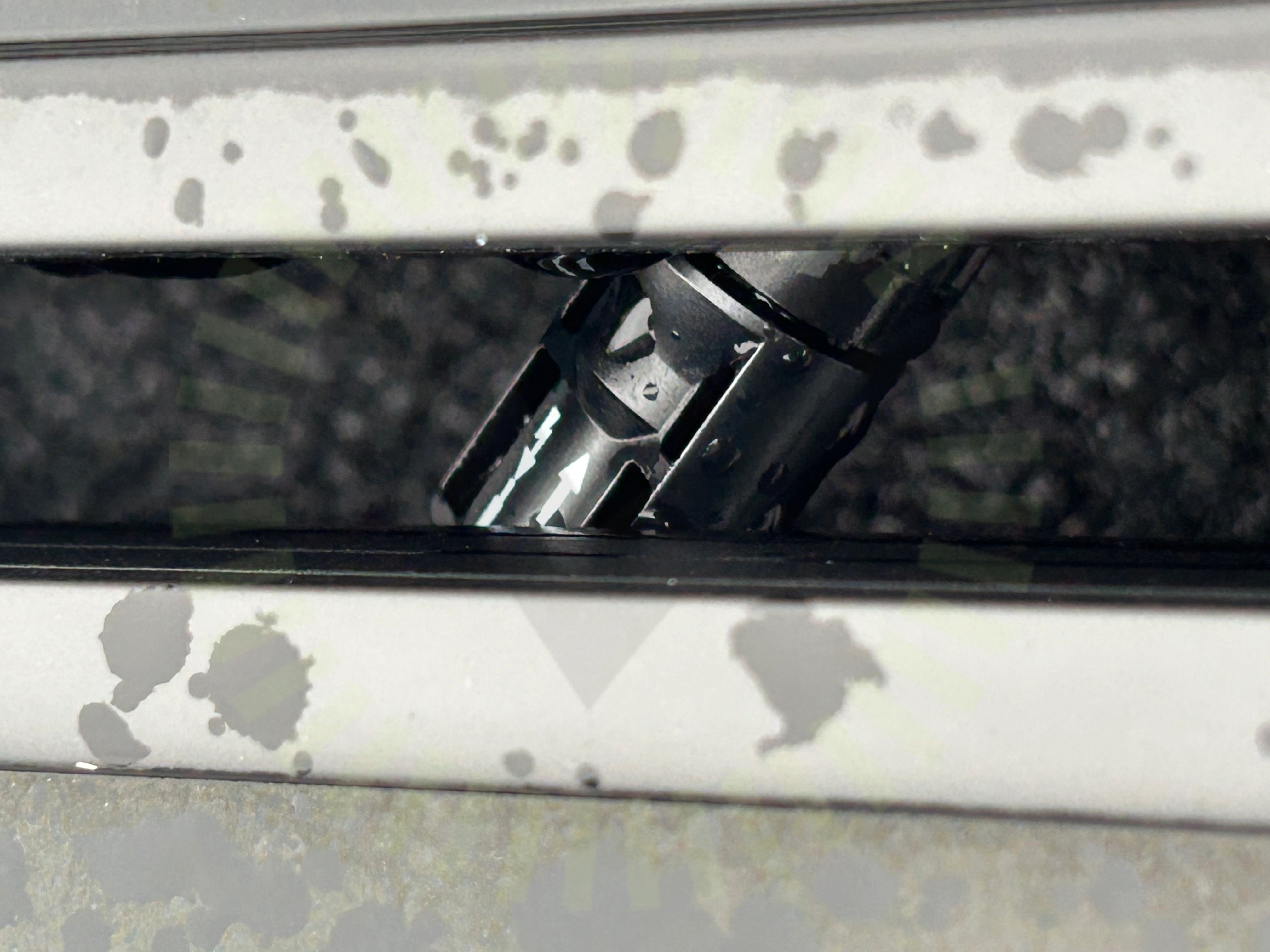

9.1 DC kontakter: Direkt solljus
Inte godkändDC kontakter får ej utsättas för direkt solljus.
DMEGC Solar PV Modules Installation Manual-V202301, sidan 7
Undercentral
Godkända kontrollpunkter
5/5InfästningIP-KlassningKabelinföringarPlaceringSkydd mot beröring
