Besiktningsrapport

9.2

Installation genom

Hyllinge Solkraft AB

Datum

13 november 2025

Ort

Ödåkra, Skåne län

Skadat kablage

Skydd mot beröring

Varning för backspänning

Kabelinföringar

92% godkända8% ej godkända

Om installationen

PanelerDMEGC: DM(XXX)M10RT-B60HBB

MontagesystemNordmount Panntak: Bärläkt

BatteriEmaldo: Power Core

TillbehörUndercentral

Installerad av Hyllinge Solkraft AB som har ett medelhögt snittbetyg på 8.6 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

2/4

1.1 Jordtag

Inte godkänd

Mätning av eget jordtag överskrider 100ohm.

1.2 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

Godkända kontrollpunkter

2/4

AvtalSträngschema

Tak 1: DMEGC: DM(XXX)M10RT-B60HBB

Godkända kontrollpunkter

19/19

Avstånd till havAvstånd till ytaDräneringshålFörbindelse av kontakterFöremål mot bakstyckeFörläggning DC kontakterKlämmornas placeringKlämmornas storlekKlämmornas överlappningKontaktdonKopplingslåda böjradieLutningPanelkablagets böjradiePanelramar separeradeSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggning

Tak 1: Nordmount Panntak: Bärläkt

Godkända kontrollpunkter

27/27

Använd skruvBlandning av infästningarBärläktens dimensionDC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningKlämmans placering i skenaKlämmornas överlappningLiggande skenorLäktinfästningMittklämmorShimsSkadorSkenans utstick för klämmaSkenornas infästningSkenornas överhängSkenskarvarSnö- och VindlastberäkningSäkerhetsavståndTakgenomföringTakkrokarnas CCTermisk brytpunkt skenorUnderliggande takpannaVäderbeständigt materialÄndklämmor

Undercentral

Anmärkningar

2/6

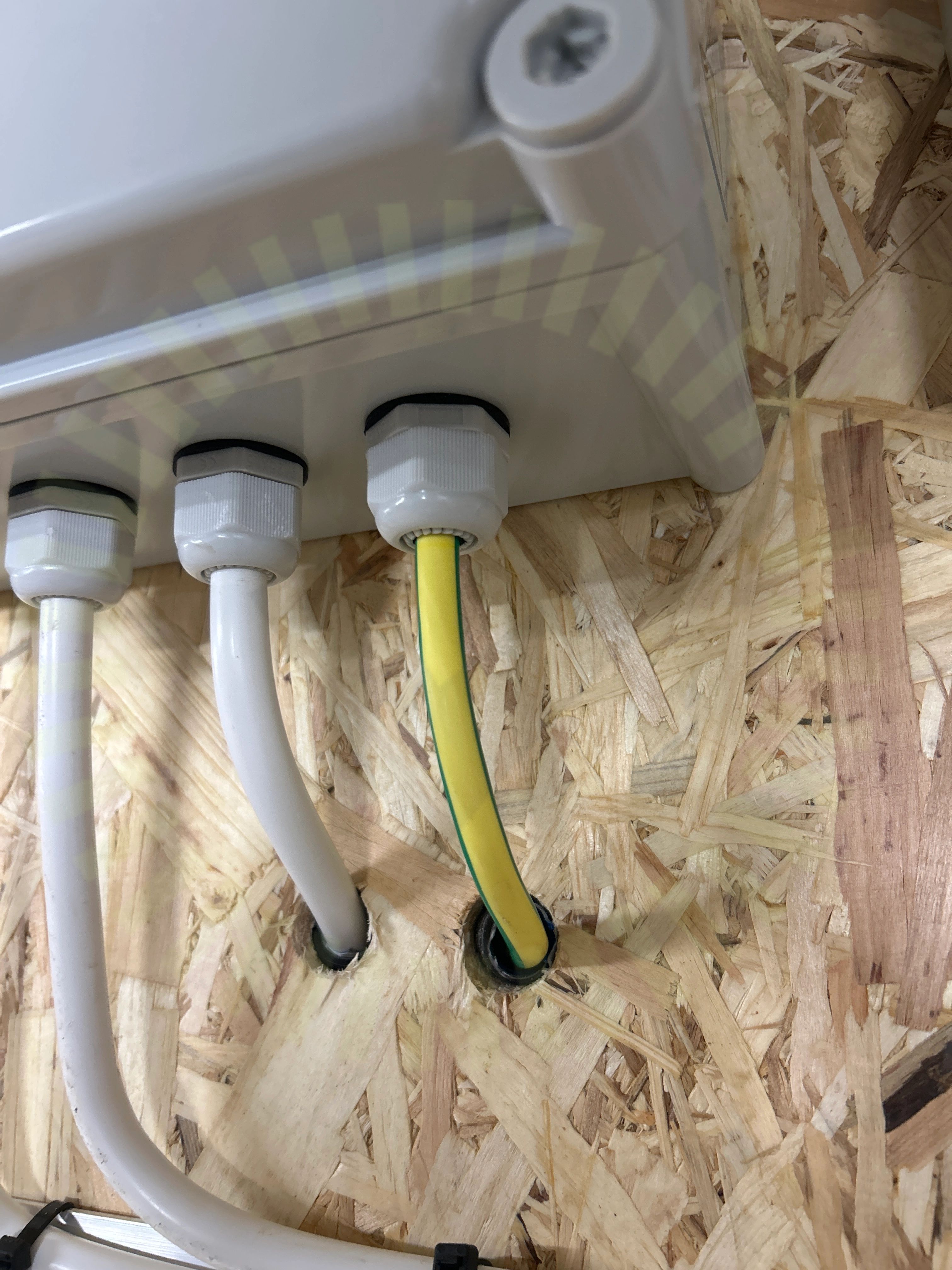

4.1 Kabelinföringar

Inte godkänd

Förskruvning inte korrekt åtspänd och håller inte runt kabeln.

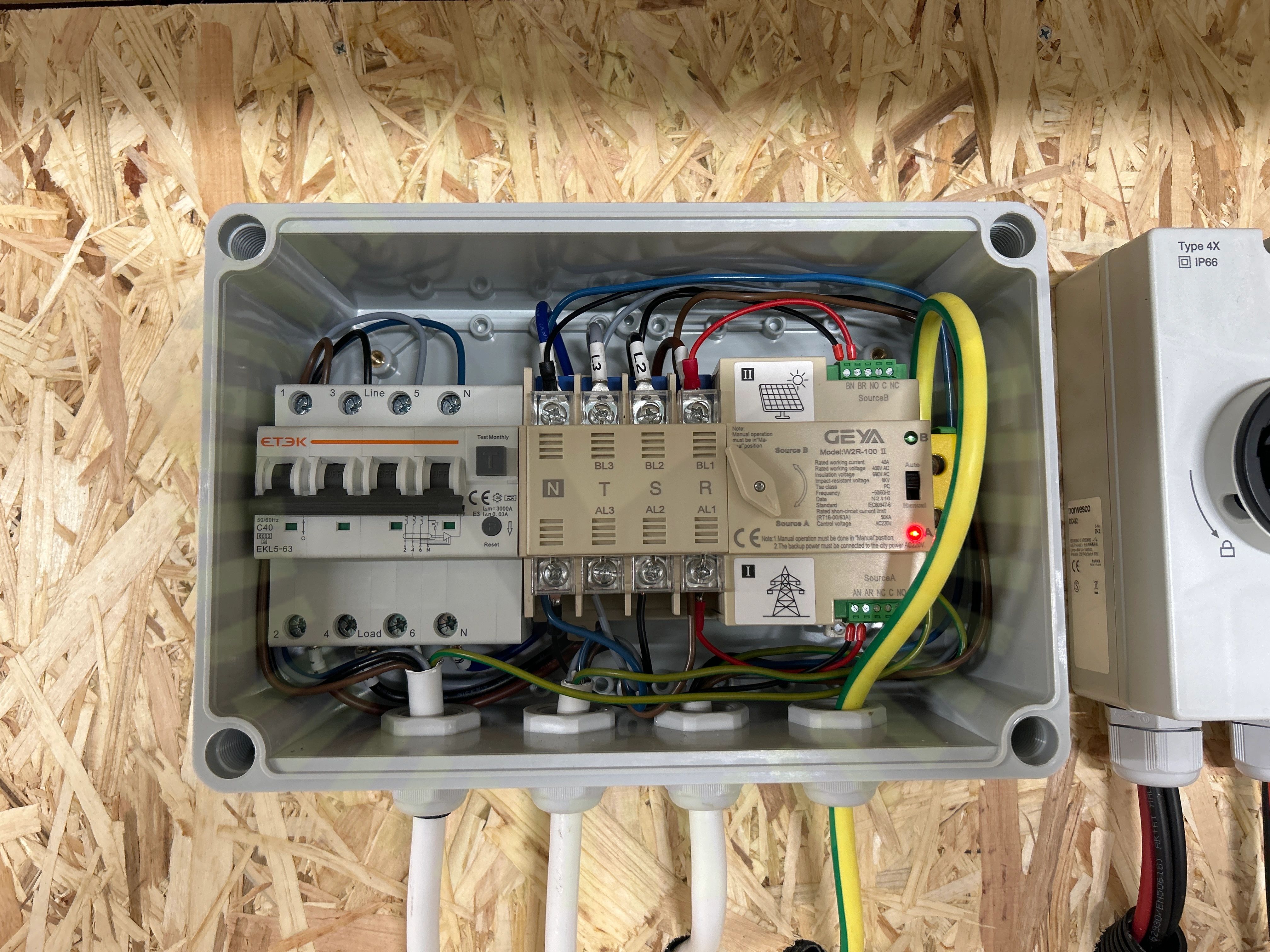

4.2 Skydd mot beröring

Inte godkänd

Säkringar och brytare går inte att manövrera utan att strömförande ledare är synliga och går att beröra. Samt täcklock saknas för ny central inne i huset.

SS 436 40 00 (412.2.2)

Godkända kontrollpunkter

4/6

FemledarsystemInfästningIP-KlassningPlacering

Varselmärkning

Anmärkningar

2/4

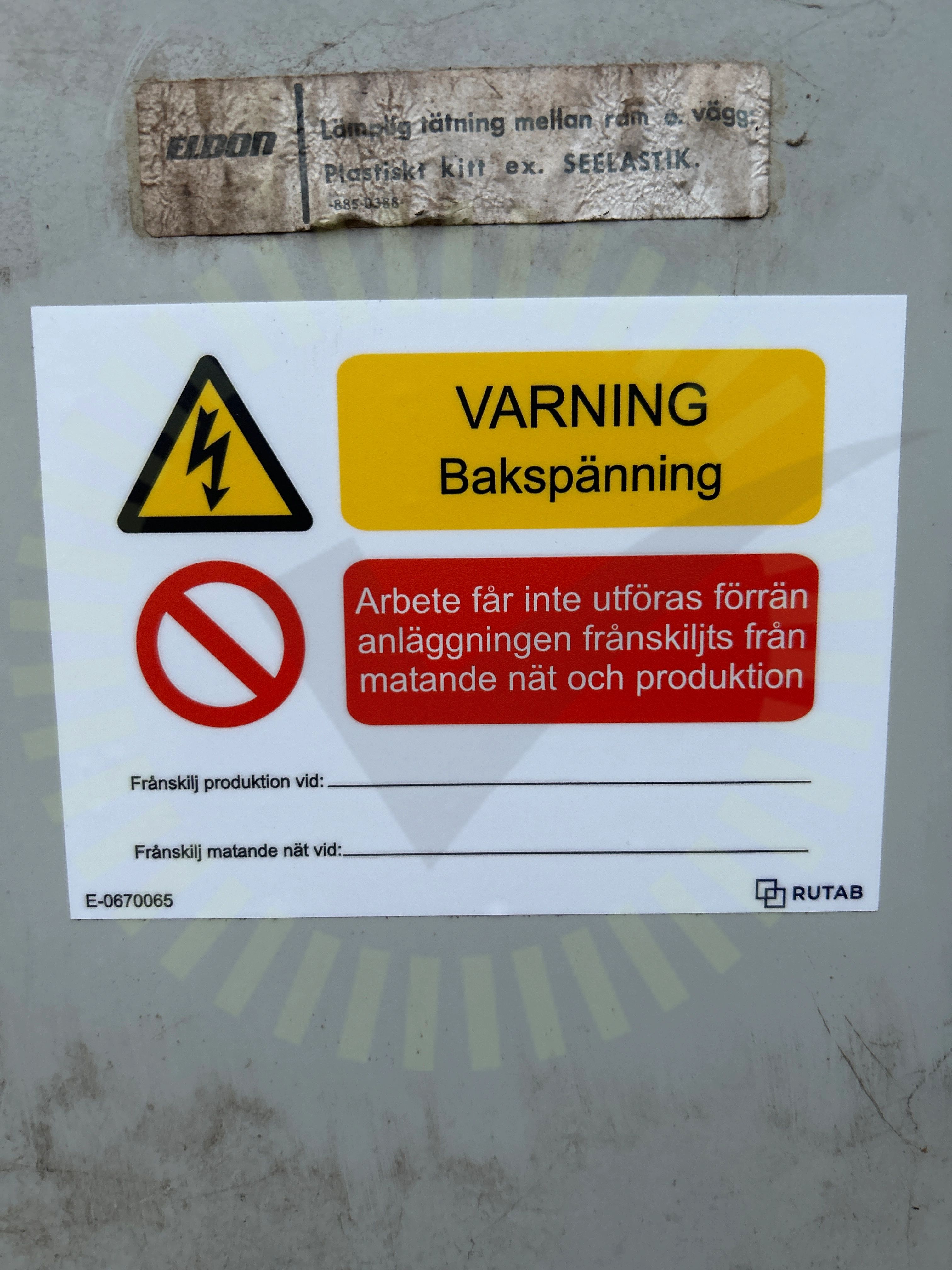

5.1 Varning för backspänning

Inte godkänd

Skylt för frånskiljning är ej ifylld.

SEK 457, Sida 42

5.2 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.

SS 436 40 00 (712.514.102)

Godkända kontrollpunkter

2/4

Informering av solcellerMissvisande varselmärkning

Växelriktare

Anmärkningar

3/24

6.1 Identifiering

Inte godkänd

Märkning är inte utfört så det är tydligt vad som tillhör vad. Gäller generellt.

SS 436 40 00 (514.1)

6.2 Max total effekt

Inte godkänd

Varje sträng har mer effekt i sig än vad varje mppt kan hantera.

Emaldo Full Installation Manual - Version 4.0 - 27.03.25, Sida 43

6.3 Skadat kablage

Inte godkänd

Kablage har tryckts ihop. Risk för skador på inre ledare.

Godkända kontrollpunkter

21/24

AC Kablage förläggningAnslutning av ledareAnslutning av växelriktareDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDubbel matningEnkelisolerade ledareGenomföringarHuvudsäkringInfästningKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanSkarp kantStress på kontakterSäkringsdimensionTillgänglighetVäderbeständigt materialVäxelriktarens IP klassning

Växelriktare/Batteri

Godkända kontrollpunkter

13/13

Avstånd närliggande objektDC KontakterDC Max SpänningDC Max StrömDC Min SpänningFastsäkring av produktFörskruvningJordfelsbrytarePlaceringSkadorSmartmätareTillgång till batterietVäderskydd
