Besiktningsrapport

8.9

Installation genom

Solarkraft

Datum

17 juli 2025

Ort

Staffanstorp , Skåne län

Ändklämma

Ändklämmor

Panelkablagets böjradie

Skenornas orientering

92% godkända8% ej godkända

Om installationen

PanelerDMEGC: DM(XXX)M10RT-B60HBB

MontagesystemNordmount: Plåttak

VäxelriktareGroWatt: MID (11-30)KTL3-XH

BatteriEmaldo: Power Core

TillbehörUndercentral

TillbehörSäkerhetsbrytare AC

Installerad av Solarkraft som har ett medelhögt snittbetyg på 8.6 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

2/2

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

1.2 Strängschema

Inte godkänd

Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.

Säkerhetsbrytare AC

Godkända kontrollpunkter

7/7

Anslutningar i brytareEgenskaperIdentifieringInfästningKabelinföringarPlacering SäkerhetsbrytareSkada vid brytare

Tak 1, DMEGC: DM(XXX)M10RT-B60HBB

Anmärkningar

1/19

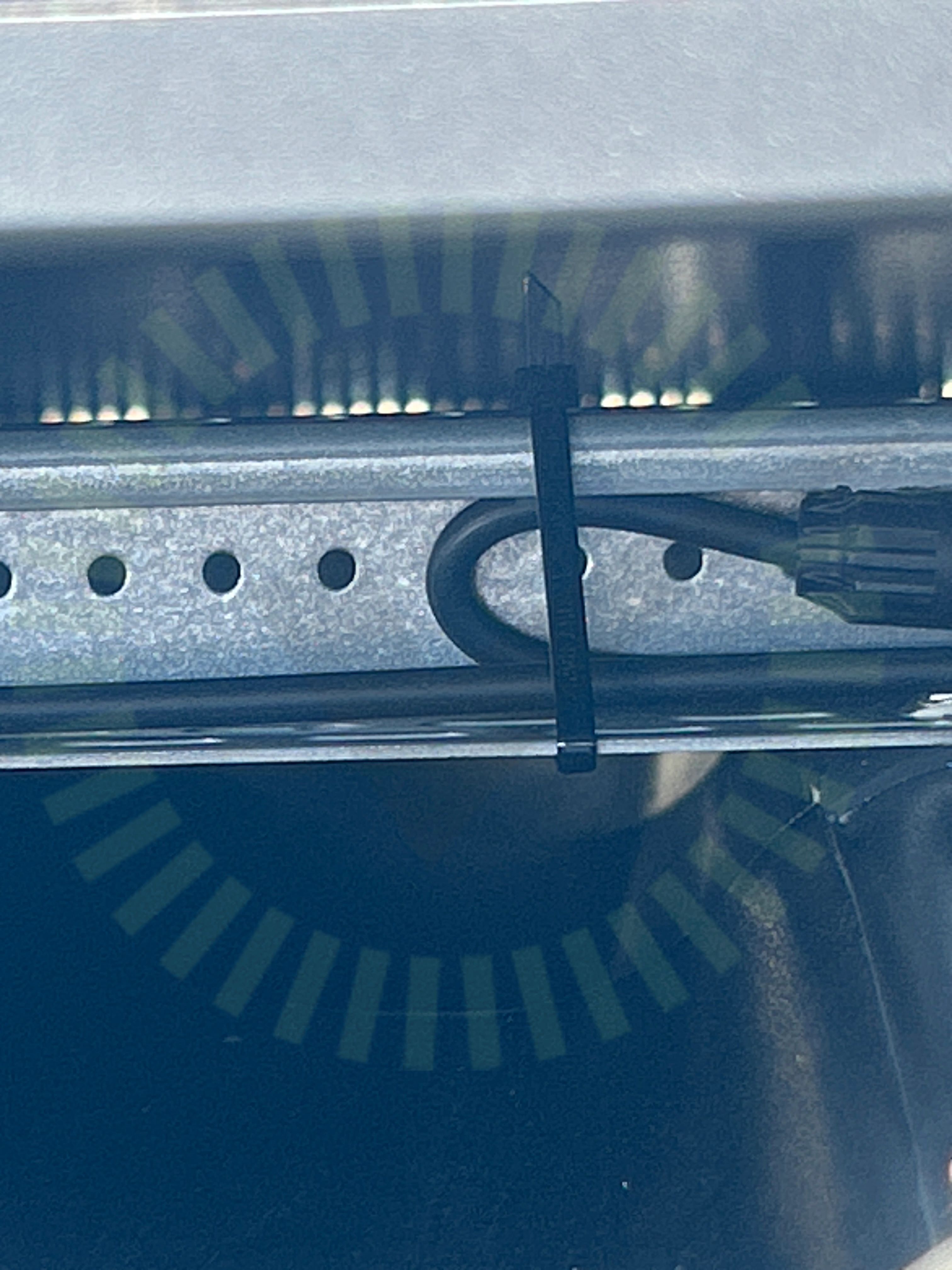

3.1 Panelkablagets böjradie

Inte godkänd

Panelernas kablar har en för skarp böjradie.

DMEGC Photovoltaic Modules Installation Manual Ver: 202502, Sida 9

Godkända kontrollpunkter

17/19

Avstånd till havAvstånd till ytaDräneringshålFörbindelse av kontakterFöremål mot bakstyckeFörläggning DC kontakterKlämmornas placeringKlämmornas storlekKlämmornas överlappningKontaktdonKopplingslåda böjradieLutningPanelramar separeradeSkador på panelSkuggaSpänningar i ramStress på kontakter

Ej tillgängligt vid besiktning

1/19

Strängförläggning

Tak 1, Nordmount: Plåttak

Anmärkningar

6/20

4.1 CC mått Infästning

Inte godkänd

Snö- och vindlastberäkning saknas. Underlag att kontrollera korrekt avstånd mot är inte tillgängligt.

Snö- och vindlastberäkning

4.2 Kablage ner från tak

Inte godkänd

Slang för kablage som går ner från taket ligger löst förlagt mot takytan.

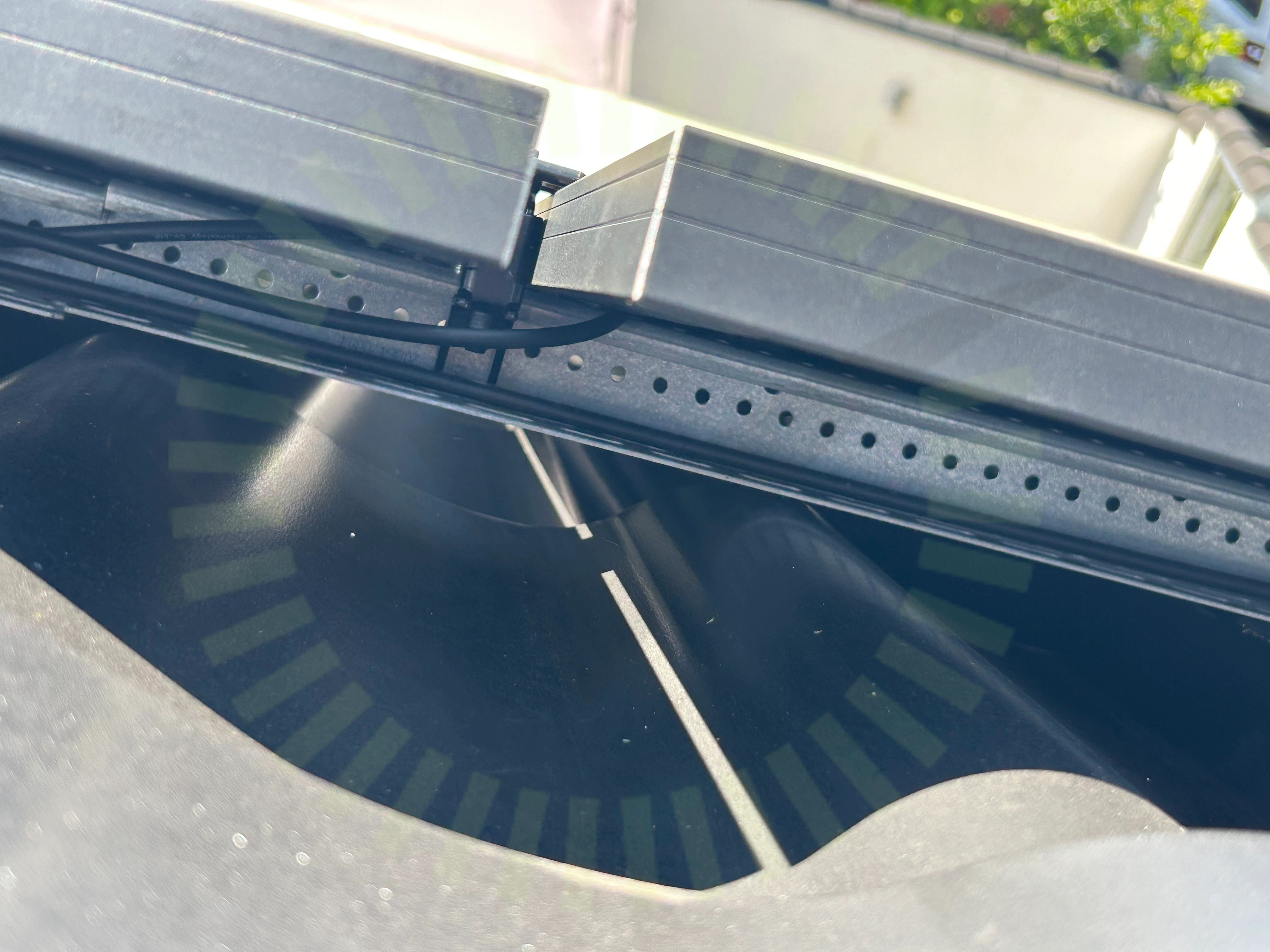

4.3 Skenornas orientering

Inte godkänd

Skenan närmast nock har inte ryggen mot nock.

4.4 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkning saknas vid besiktning.

Tillverkarens montageanvisningar

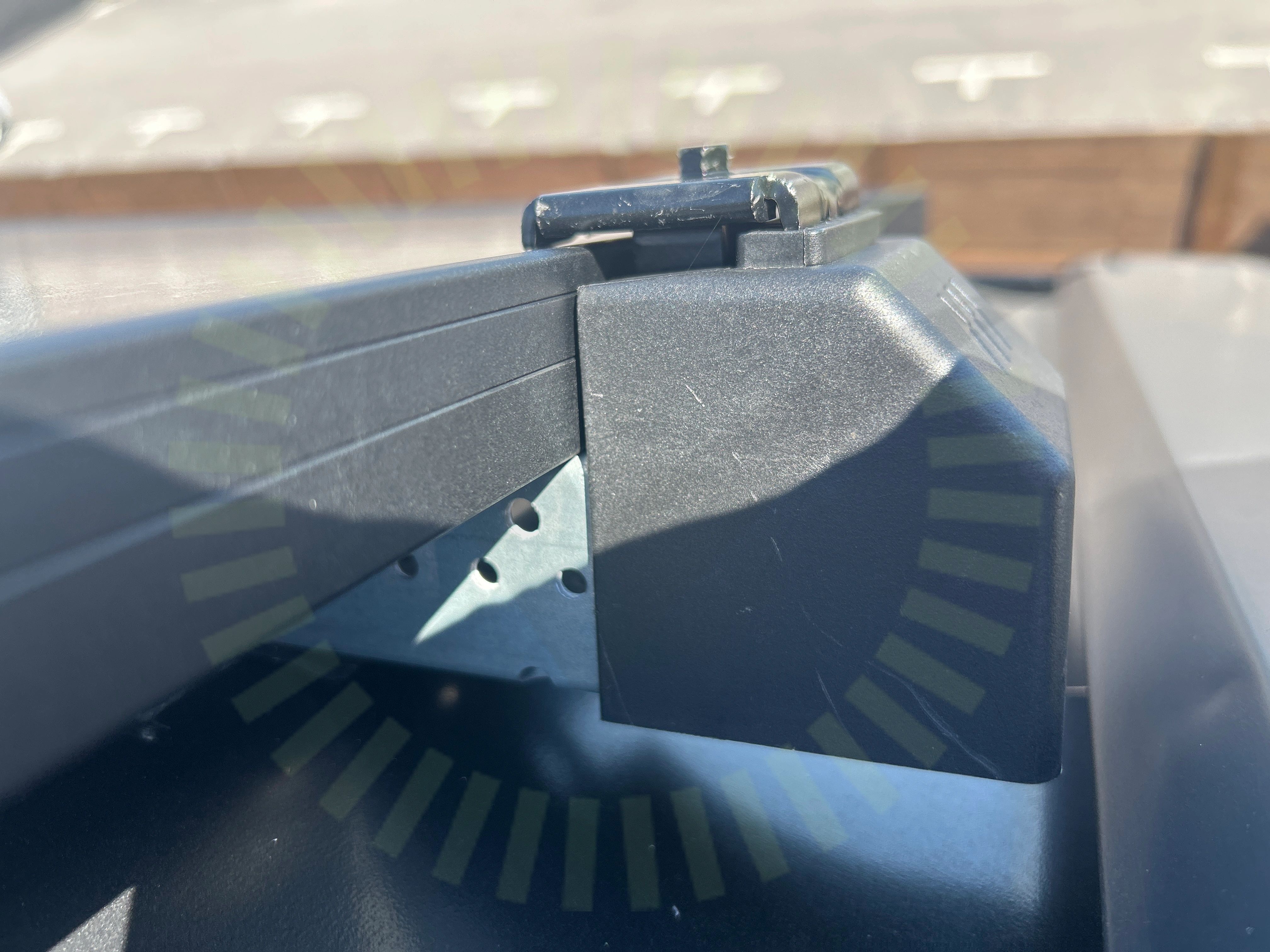

4.5 Ändklämmor

Inte godkänd

Plastkloss under ändklämma ej avbruten. Skall göras på 30mm hög panelram.

Nordmount: Monteringsanvisning Plåttak Version 1 - 230309, Sida 3

4.6 Ändklämma

Inte godkänd

Ändklämma är inte åtdragen.

Godkända kontrollpunkter

14/20

DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningKlämmans placering i skenaKlämmornas överlappningKrav på takMittklämmorSkadorSkenans utstick för klämmaSkenornas överhängSäkerhetsavståndVäderbeständigt material

Undercentral

Godkända kontrollpunkter

7/7

FasskenaFemledarsystemInfästningIP-KlassningKabelinföringarPlaceringSkydd mot beröring

Varselmärkning

Godkända kontrollpunkter

4/4

Informering av solcellerMissvisande varselmärkningVarning för backspänningVarning för likspänning

Varselmärkning (1)

Godkända kontrollpunkter

1/1

Missvisande varselmärkning

Växelriktare

Anmärkningar

1/31

8.1 Jordning av chassi

Inte godkänd

Växelriktarens chassi är inte jordat.

Growatt: MID 11-30KTL3-XH User Manual EN 202307, Sida 22

Godkända kontrollpunkter

30/31

AC kablage förläggningAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareAvstånd närliggande objektDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDubbel matningEnkelisolerade ledareFastsäkring av produktFörskruvningGenomföringarHuvudsäkringIdentifieringInfästningKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanPlaceringSkadat kablageSkarp kantStress på kontakterSäkringsdimensionTillgänglighetVäderbeständigt materialVäderskyddVäxelriktarens IP klassning

Växelriktare (1)

Godkända kontrollpunkter

21/21

AC kablage förläggningAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareDC Kablage egenskaperEnkelisolerade ledareGenomföringarHuvudsäkringIdentifieringInfästningKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanSkadat kablageSkarp kantStress på kontakterSäkringsdimensionTillgänglighetVäderbeständigt materialVäxelriktarens IP klassning

Växelriktare/Batteri

Godkända kontrollpunkter

9/9

Avstånd närliggande objektFastsäkring av produktFörskruvningJordfelsbrytarePlaceringSkadorSmartmätareTillgång till batterietVäderskydd
