Besiktningsrapport

8.3

Installation genom

Svea Solar

Datum

28 september 2023

Ort

TORSLANDA, Västra Götalands län

Skenornas överhäng

Kabeluppfästning

AC anslutning växelriktare

+ 3

87% godkända13% ej godkända

Om installationen

PanelerOkänd Solpanel

MontagesystemESDEC Lutande Panntak

VäxelriktareHuawei: SUN2000-(3-10KTL)-M1

BatteriHuawei: LUNA2000-5-15-S0

Installerad av Svea Solar som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmän

Anmärkningar

2/3

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

1.2 Strängschema

Inte godkänd

Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.

Ej tillgängligt vid besiktning

1/3

Avtal

ESDEC Lutande Panntak

Anmärkningar

4/25

2.1 Kabeluppfästning

Inte godkänd

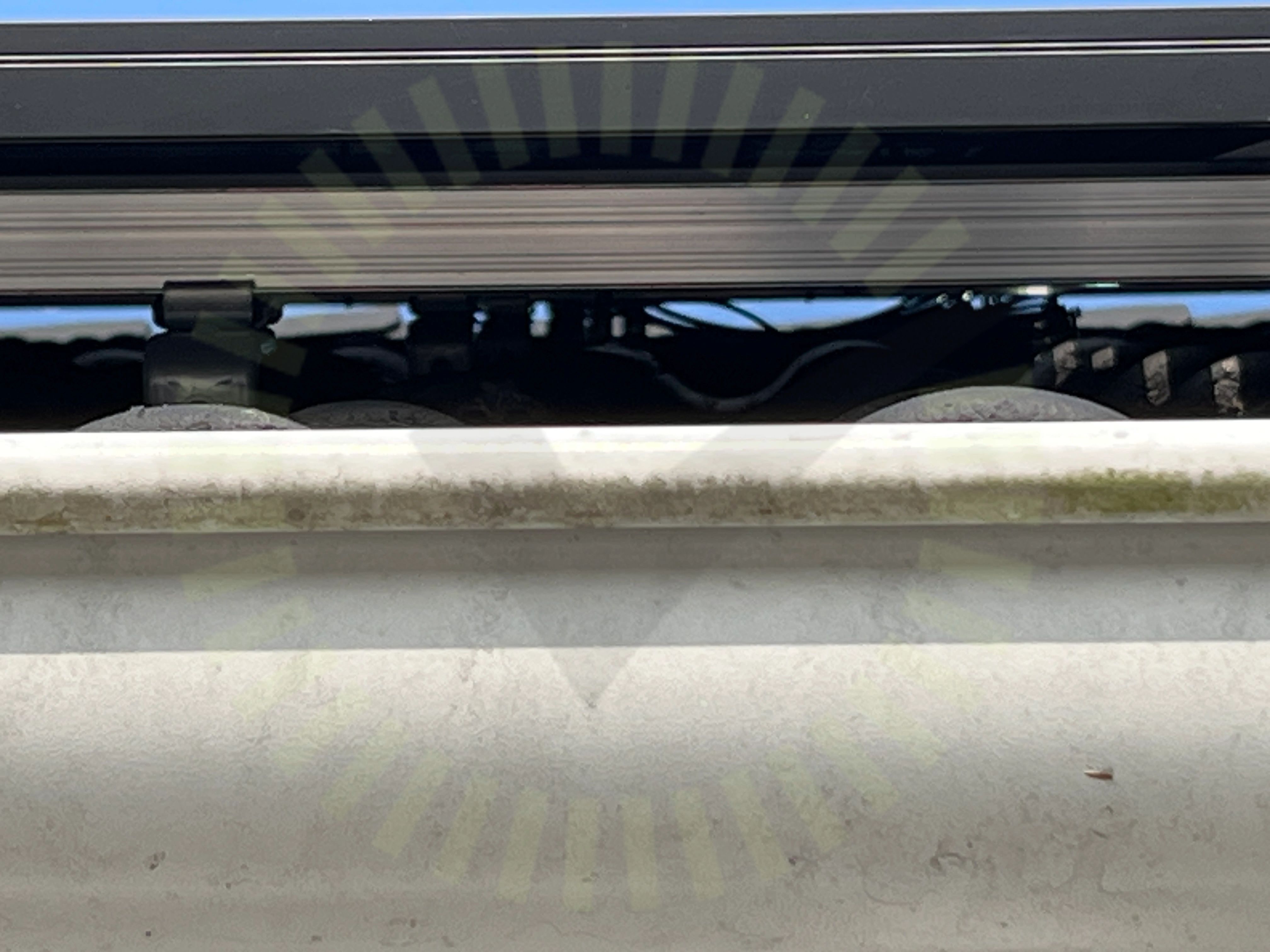

Kabeluppfästning är bristfälligt utförd.

SS 436 40 00 (712.522.101)

2.2 Skenornas överhäng

Inte godkänd

Överhänget från sista infästningskrok är inte korrekt. För långt överhäng förekommer.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 24 och 25

2.3 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkning saknas vid besiktning.

Tillverkarens montageanvisningar

2.4 Takkrokarnas CC

Inte godkänd

Snö- och vindlastberäkning saknas. Kontroll av infästningarnas CC mått inte möjligt.

Snö- och vindlastberäkning

Godkända kontrollpunkter

21/25

DC kabel förläggningDräneringskanalFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKlämmans placering i skenaLäktinfästningMittklämmorPanelstorlekSkadorSkenans utstick för klämmaSkenornas infästningSkenskarvarSäkerhetsavståndTakets lutningTakgenomföringTakkrokens höjdjusteringUnderbyggnadUnderliggande takpannaVäderbeständigt materialÄndklämmor

Huawei: LUNA2000-5-15-S0

Godkända kontrollpunkter

11/12

AvståndAvstånd till växelriktareBatteri PEFastsäkring av produktInfästningKablageKontakterRakt ståendeSkadorUtrymmeVäderskydd

Ej tillgängligt vid besiktning

1/12

Smart Power Sensor

Huawei: SUN2000-(3-10KTL)-M1

Anmärkningar

3/38

4.1 Avstånd närliggande objekt

Inte godkänd

Växelriktaren har inte ett korrekt avstånd till närmaste objekt.

SUN2000-(3KTL-10KTL)-M1 User Manual ,Version 10, Datum 2023-02-07, Sida 29-30

4.2 AC anslutning växelriktare

Inte godkänd

Växelriktarens snabbkontakt är inte korrekt monterad. Låsning är inte åtskruvad.

SUN2000-(3KTL-10KTL)-M1 User Manual ,Version 10, Datum 2023-02-07, Sida 44-47

4.3 DC Kontakter anslutning

Inte godkänd

Förskruvningen är dragen snett.

SUN2000-(3KTL-10KTL)-M1 User Manual ,Version 10, Datum 2023-02-07, Sida 48-50

Godkända kontrollpunkter

27/38

AC BöjradieAC Kablage förläggningAvstånd till havBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterEnkelisolerade ledareGenomföringarHuvudsäkringInformering av solcellerInfästningJordning av chassiKabeldimensioneringLikspänningskomponenterMekanisk påverkanMissvisande varselmärkningPlaceringSkadat kablageStress på kontakterTillförlitligt fästVarning för backspänningVarning för likspänningVentilationVäderbeständigt materialVäxelriktarens IP klassning

Ej tillgängligt vid besiktning

8/38

Anslutning av ledareDubbel matningIdentifieringJordfelsbrytareSkarp kantSträngdesignSäkringsdimensionTillgänglighet

Okänd Solpanel

Anmärkningar

3/18

5.1 Avsaknat underlag

Inte godkänd

Kund saknar underlag för panel. Varken datablad och/eller manualer finns tillgängligt.

5.2 Kontaktdon

Inte godkänd

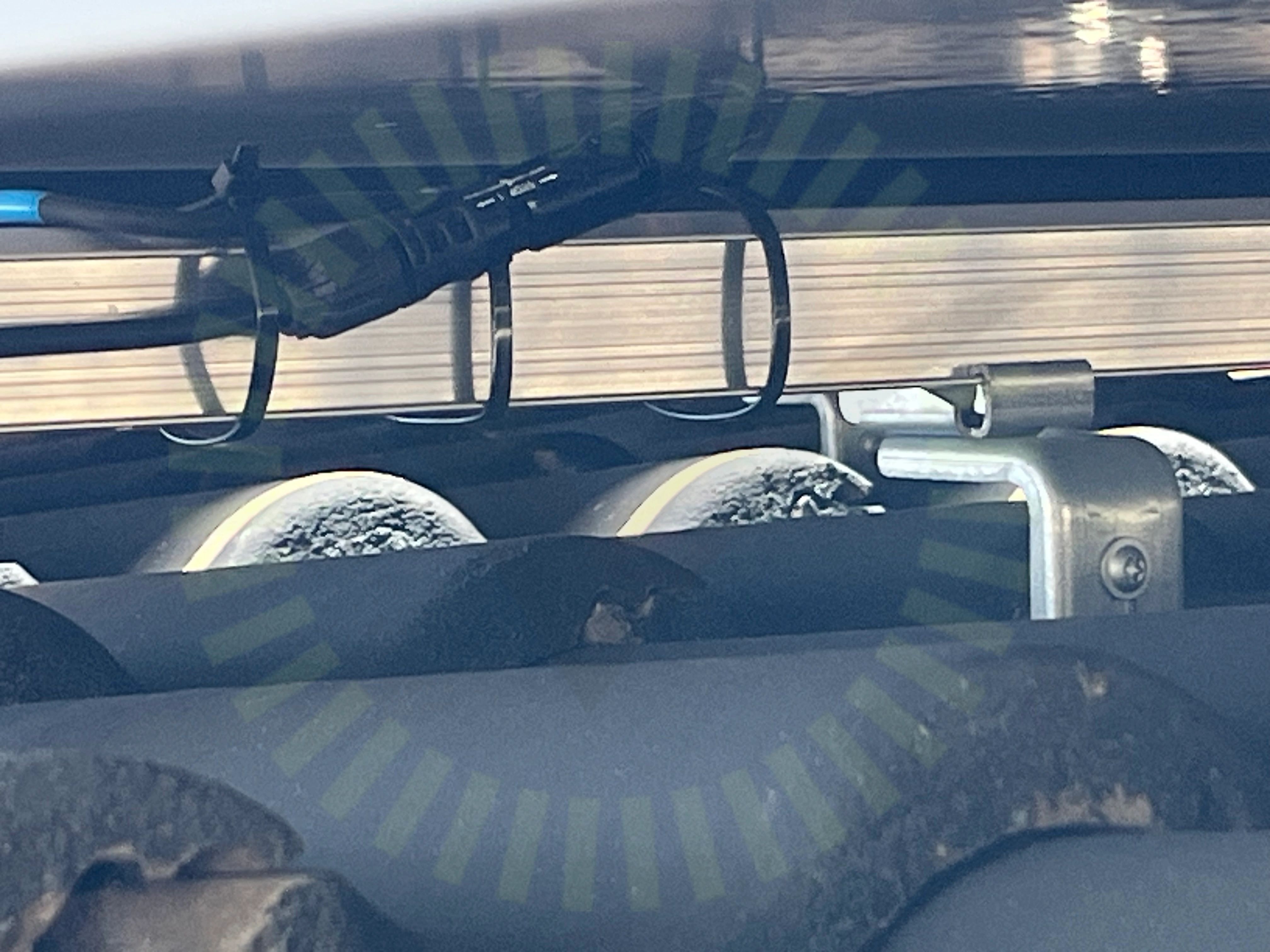

Buntband får inte placeras över kontaktdonens hölje.

MA711 (se_en) Monteringsanvisningar, Sida 4

5.3 Panelkablagets böjradie

Inte godkänd

Kabelns böjradie är för skarp ut från kopplingslådan.

SS 436 40 00 (522.8.3), Sida 248

Godkända kontrollpunkter

12/18

Avstånd till ytaDräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas överlappningLutningPanelramar separeradePunktbelastningSkador på panelSkuggaSpänningar i ramStress på kontakter

Ej tillgängligt vid besiktning

3/18

Klämmornas placeringKlämmornas storlekSträngförläggning
