Institutet för Solenergikvalitet

Besiktningsrapport

8.3
x

Installation genom

SolNord AB

Datum

26 januari 2023

Ort

Björklinge , Uppland
Infästning Råspont
Skenornas infästning
Väderbeständigt material
88% godkända12% ej godkända

Om installationen

PanelerTrina: Vertex DE09.05
MontagesystemVan der Valk: ValkPitched - Clamp
VäxelriktareHuawei: SUN2000-(3KTL-10KTL)-M1
TillbehörSäkerhetsbrytare AC
TillbehörHuawei: Smart Power Sensor
SolNord AB

Installerad av SolNord AB som har ett medelhögt snittbetyg på 8.8 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Säkerhetsbrytare AC

Godkända kontrollpunkter

6/6
BöjradieEgenskaperFörskruvningarInfästningPlaceringRakt monterad

Tak, Trina: Vertex DE09.05

Anmärkningar

1/12
Placering Paneler

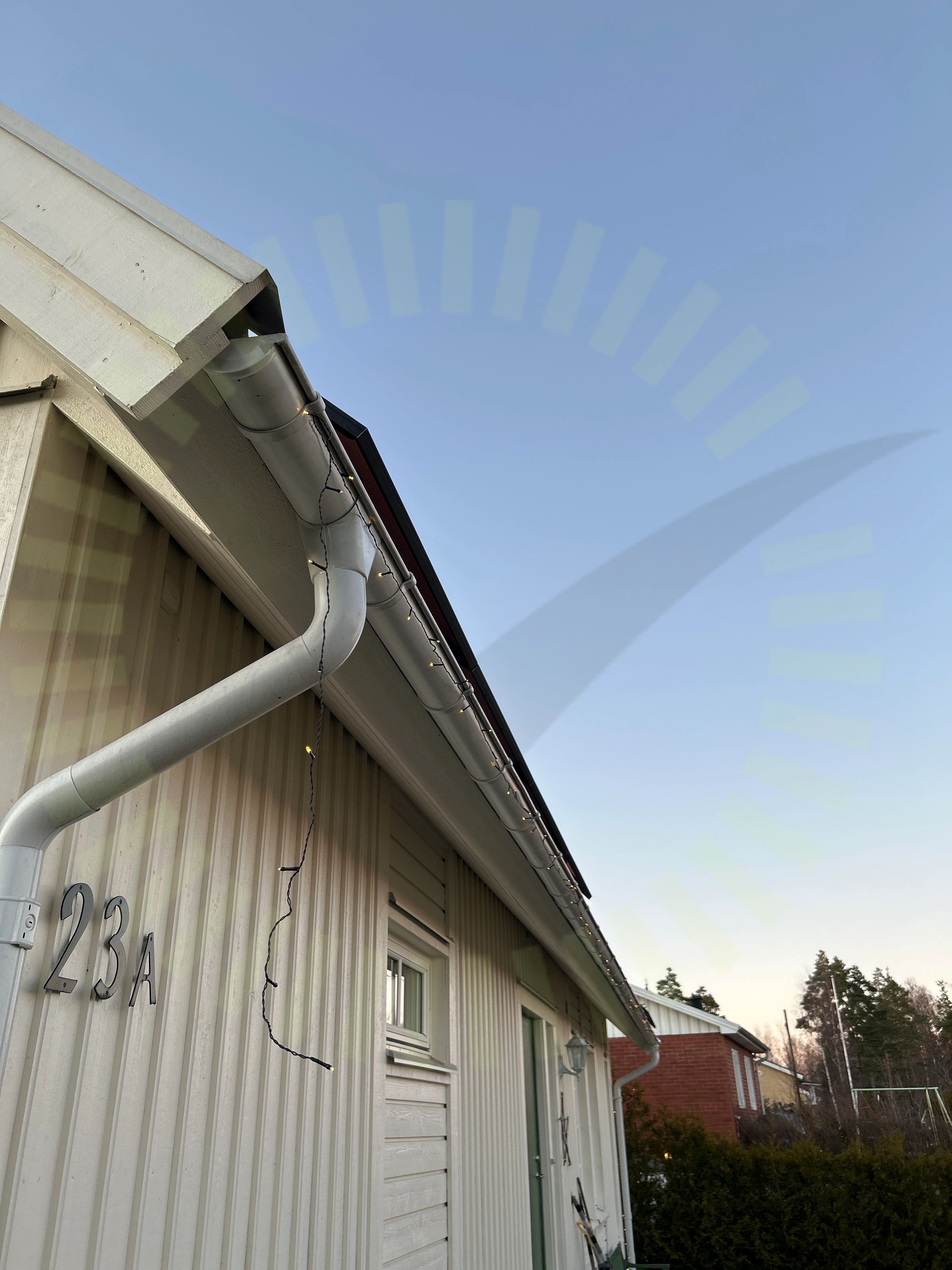

2.1 Placering Paneler

Rekommendation

Panelerna sitter väldigt lågt. Regnvatten riskerar att missa hängrännan.

Godkända kontrollpunkter

11/12
DragavlastadeDräneringshålFästenas placeringFästenas överlappningFörbindelse av kontakterFöremål mot bakstyckeHöjdskillnadMellanrum panelramSkadorSkuggaSträngförläggning

Tak, Van der Valk: ValkPitched - Clamp

Anmärkningar

5/17
Avstånd panna

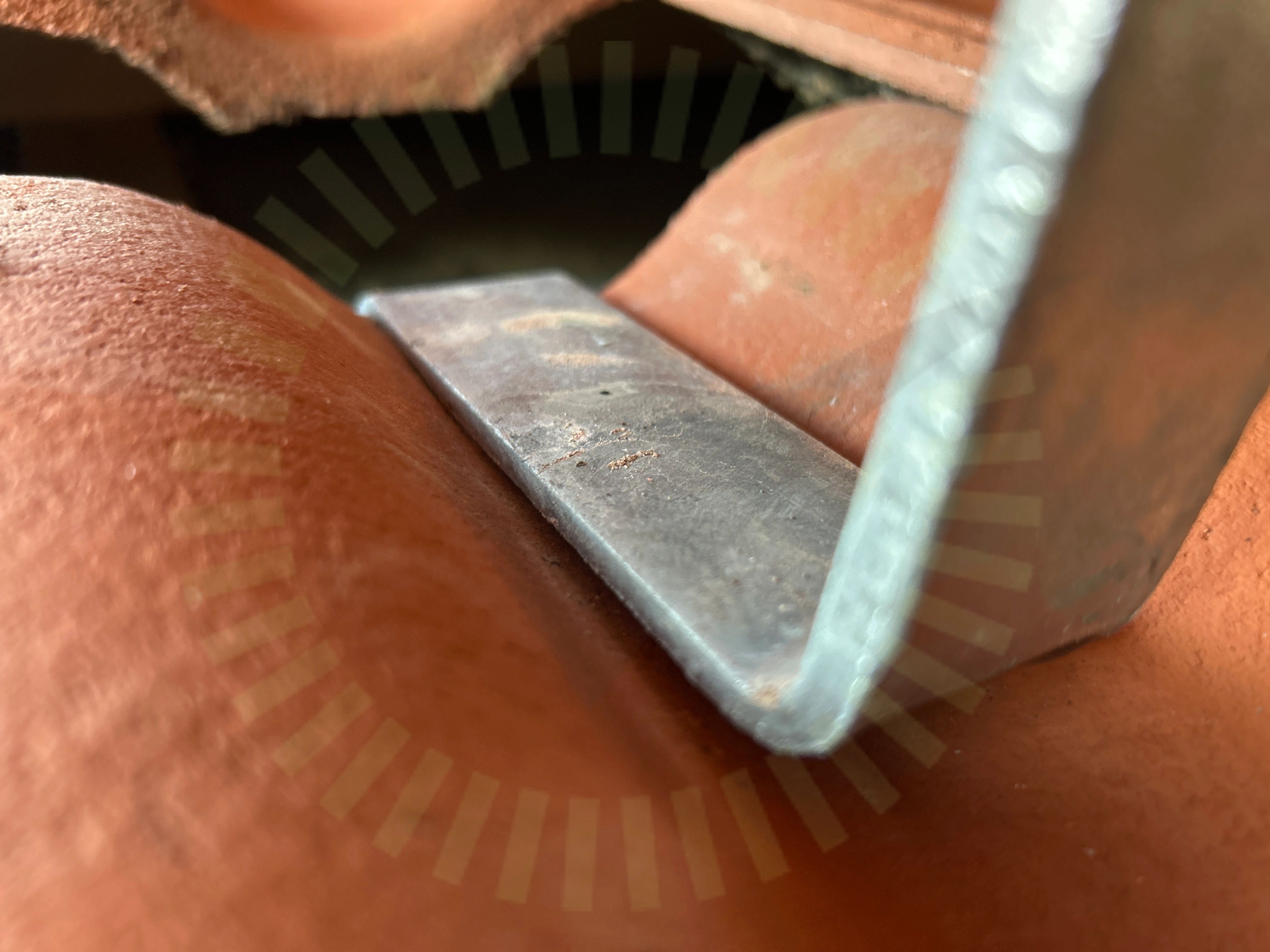

3.1 Avstånd panna

Inte godkänd

Takkroken klämmer mot underliggande panna.

Tillverkarens anvisningar
Infästning Råspont

3.2 Infästning Råspont

Inte godkänd

Förenklat undertak. Infästning har gjorts i en regel som är satt mellan läkterna.

Tillverkarens anvisningar
Kabeluppfästning

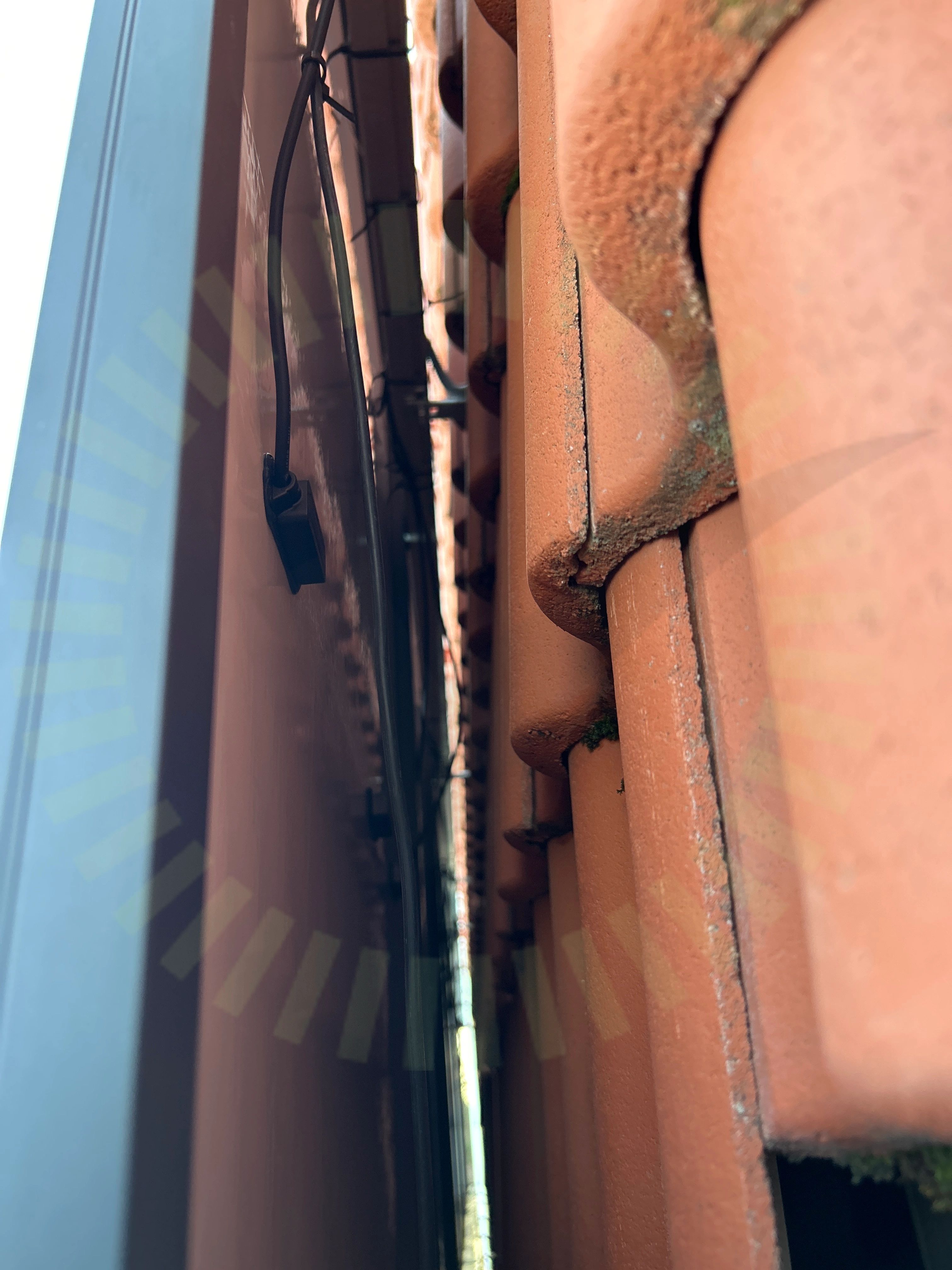

3.3 Kabeluppfästning

Inte godkänd

Kablaget är inte tillförlitligt uppfäst.

SS 436 40 00 (712.521.101 och 522.8.4)
Skenornas infästning

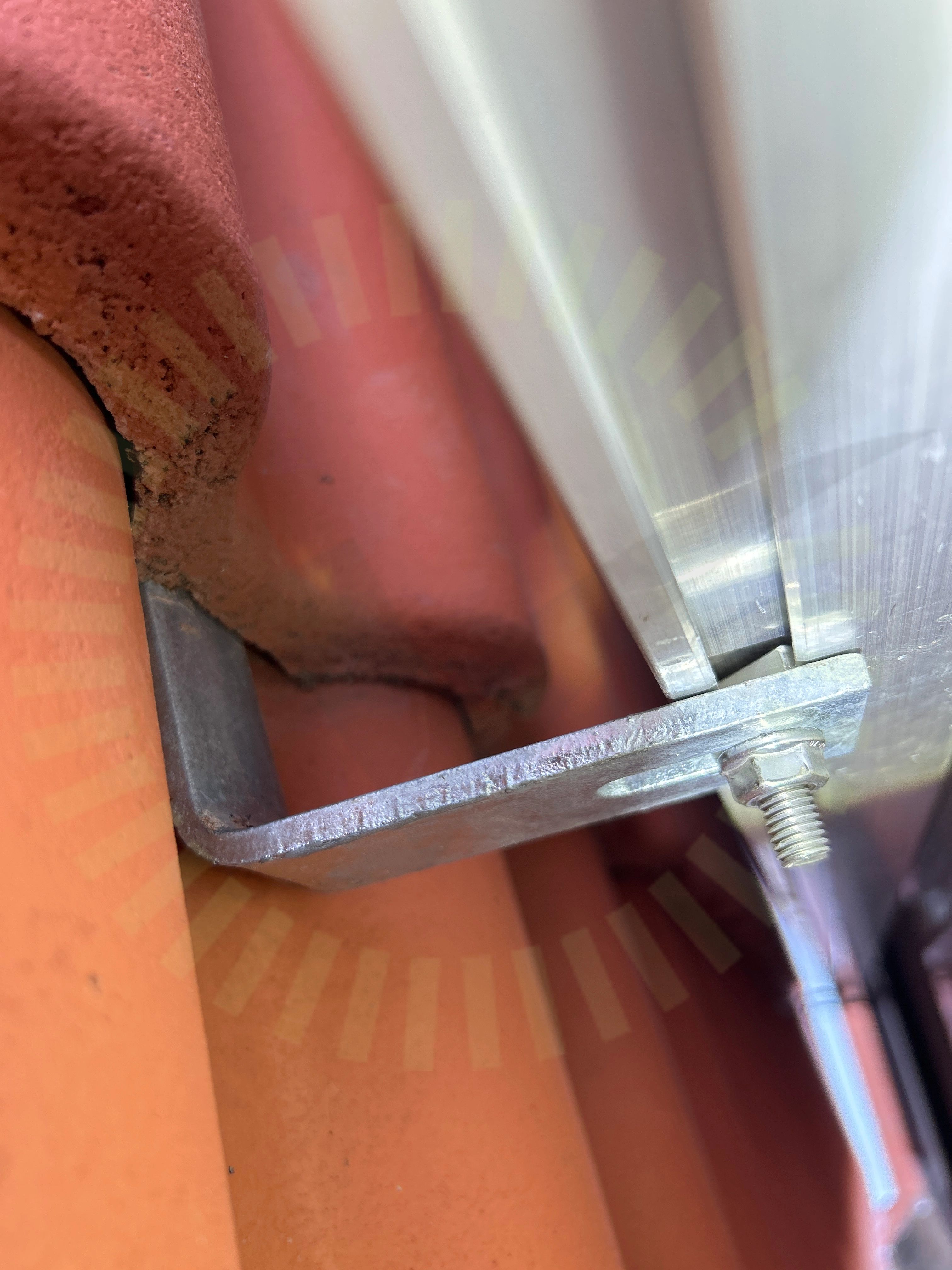

3.4 Skenornas infästning

Inte godkänd

Skenan sitter inte korrekt monterad i kroken.

Tillverkarens anvisningar
Väderbeständigt material

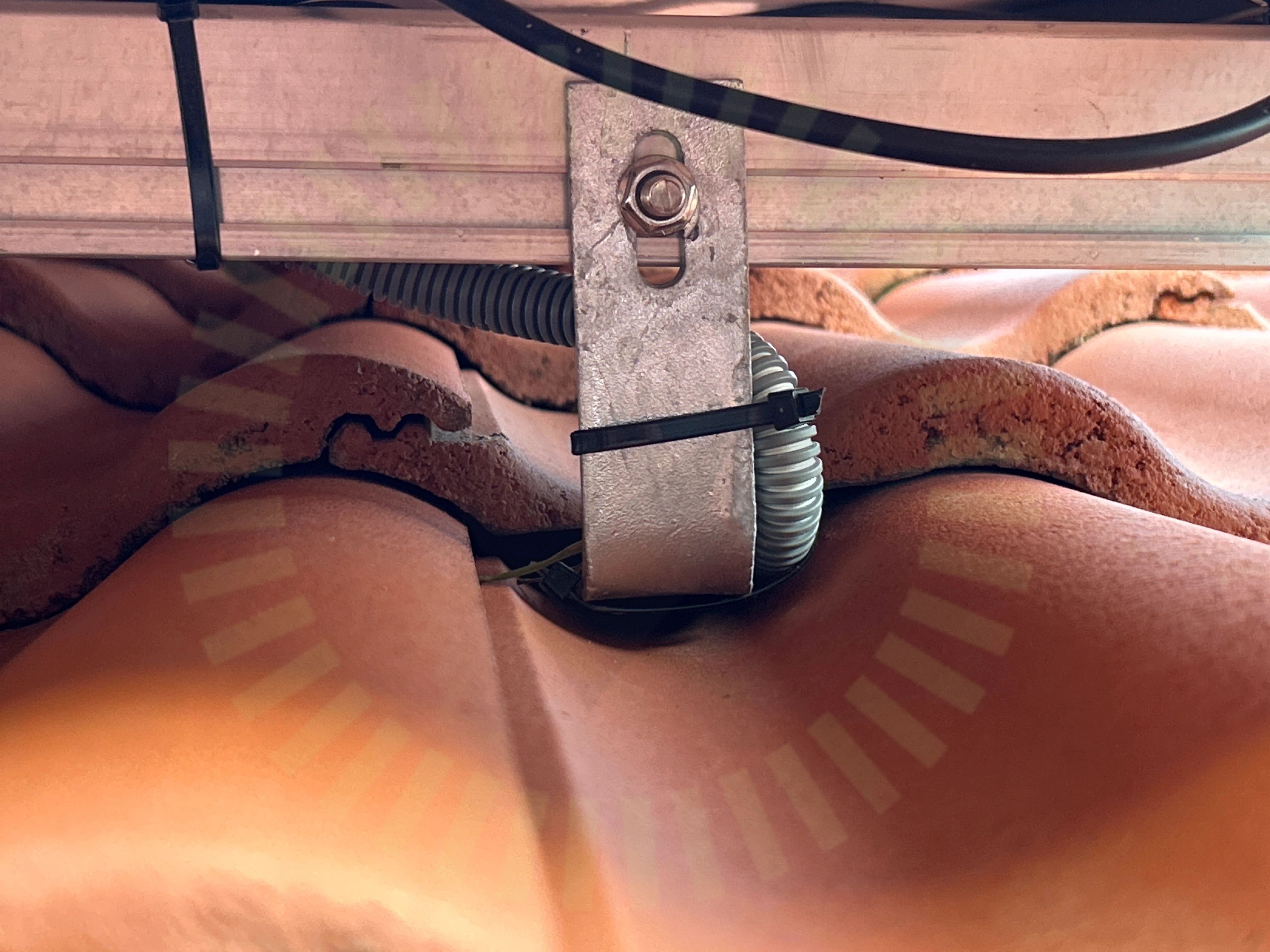

3.5 Väderbeständigt material

Inte godkänd

Flexslangen är inte UV beständig.

SS 436 40 00 (522.11)

Godkända kontrollpunkter

11/17
Främmande materialInfästningarnas CC måttMittklämmorPanelramens tjocklekShimsSkadorSkarp kantSkenornas skarvSkenornas överhängSlutfästeSnö- och Vindlastberäkning

Ej tillgängligt vid besiktning

1/17
Infästning Takstol

Varselmärkning

Godkända kontrollpunkter

4/4
Informering av solcellerTillförlitligt fästVarning för backspänningVarning för likspänning

Växelriktare

Anmärkningar

4/28
Avstånd

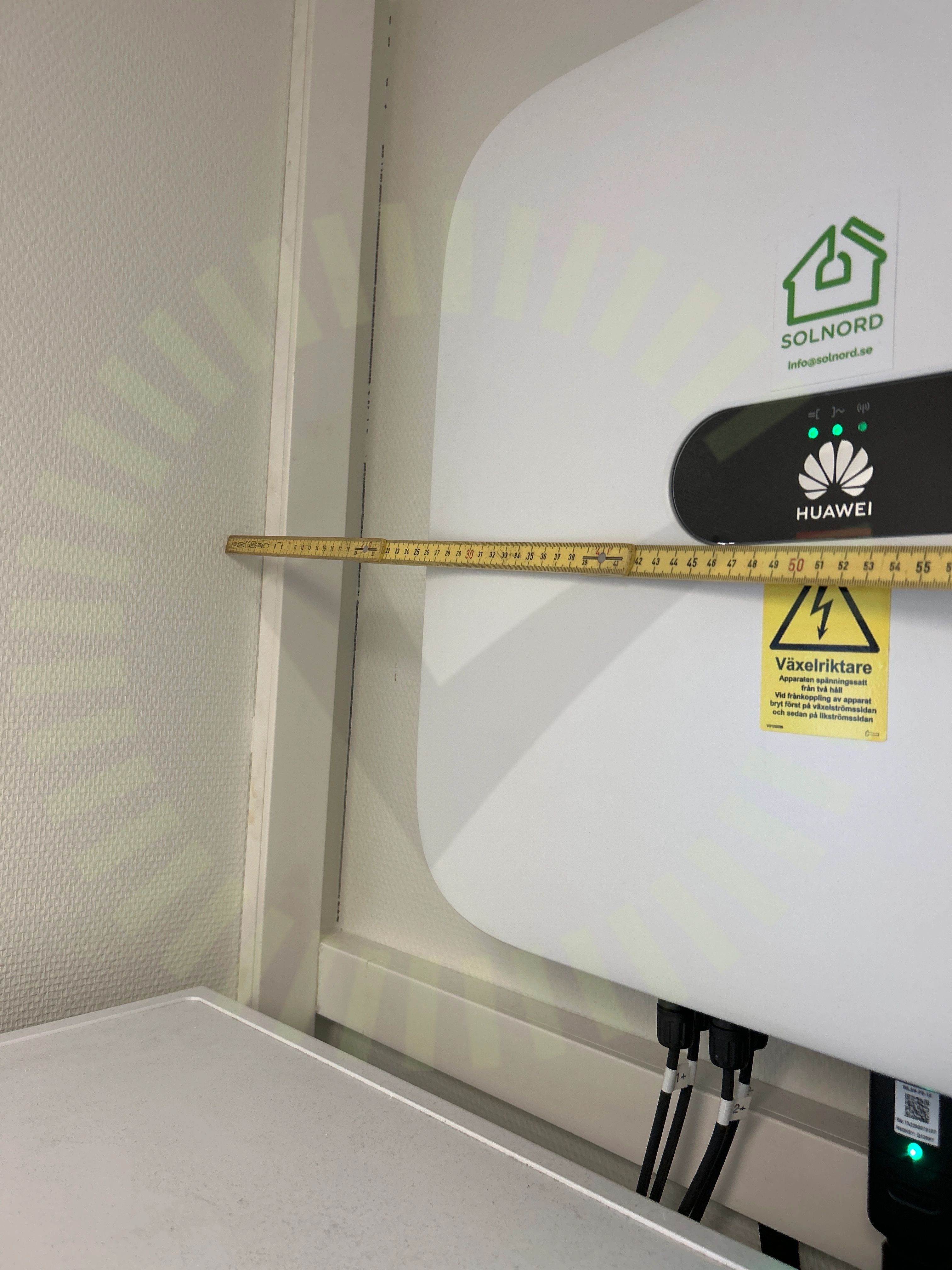

5.1 Avstånd

Inte godkänd

Växelriktaren sitter monterad för nära vägg.

Huawei User Manual Issue 04 (2021-08-10), Sida 22
AC kabel skarp kant

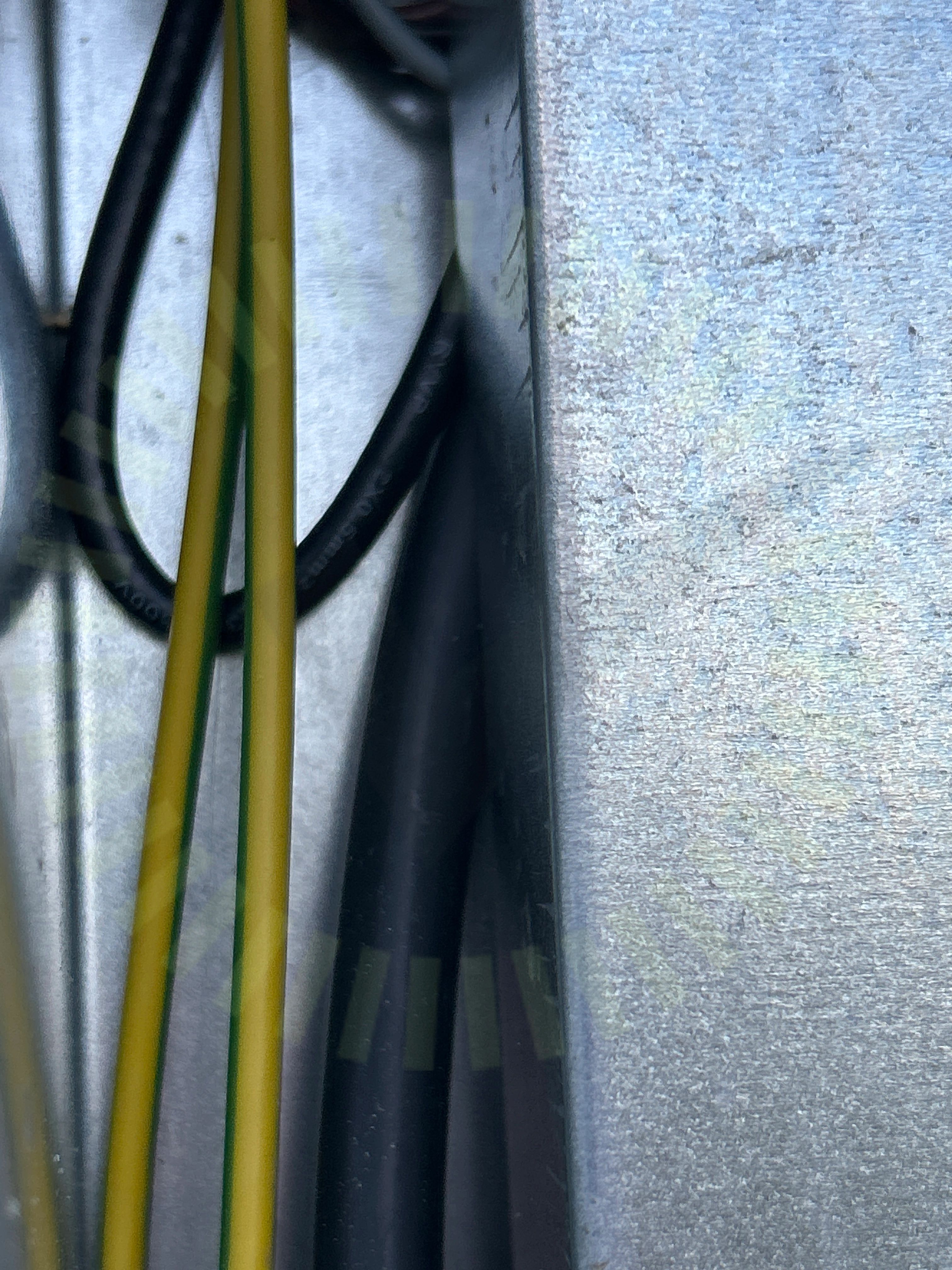

5.2 AC kabel skarp kant

Inte godkänd

Kabel ligger mot skarp kant.

5.3 Mätprotokoll DC

Inte godkänd

Dokument saknas.

ELSÄK-FS 2022:1 (3 kap. 6 §)

5.4 Strängschema

Inte godkänd

Dokument saknas.

ELSÄK-FS 2022:1 (3 kap. § 6)

Godkända kontrollpunkter

24/28
AC AnslutningAC BöjradieAC FörläggningAC GenomföringarAC Skador på kabelBrännbart underlagDC FörläggningDC Genomföringar DC Kablage egenskaperDC Skador på kabelDC Yttre påverkanFastsäkring av produktHuvudsäkringInfästningKabelKontakterLedare fastspändaMärkningPE ChassiSkadorSmartmätareSäkringVentilationVinkel
