Institutet för Solenergikvalitet

Besiktningsrapport

7.0
x

Installation genom

Cell Solar Nordic

Datum

11 april 2022

Ort

Olsfors, Västra Götalands län
Kablar: Dragavlastade
Skenor: Överhäng
Skenor: Skarv
80% godkända20% ej godkända

Om installationen

PanelerSunTech: STPXXXS - C72/V
MontagesystemK2: SingleRail: CrossHook 3S
VäxelriktareHuawei: SUN2000 (12-17KTL)-M2
Cell Solar Nordic

Installerad av Cell Solar Nordic som har ett lågt snittbetyg på 7.1 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Varselmärkning

Anmärkningar

1/5

1.1 Varning för likström

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas vid växelriktaren.

SS 436 40 00 (712.514) / (134.1.7)

Godkända kontrollpunkter

4/5
Informering av solcellerMärkningTillförlitligt fästVarning för backspänning

Villa, K2: SingleRail: CrossHook 3S

Anmärkningar

6/17

2.1 Infästning: CC mått

Inte godkänd

Lastberäkning gjord med CC 100 cm på takstolar. Uppdaterad lastberäkning behövs för anläggningen med korrekta avstånd. Monterade krokar ligger över det maximalt godkända enligt lastberäkning. Uppmätt 120 cm CC.

Tillverkarens anvisningar

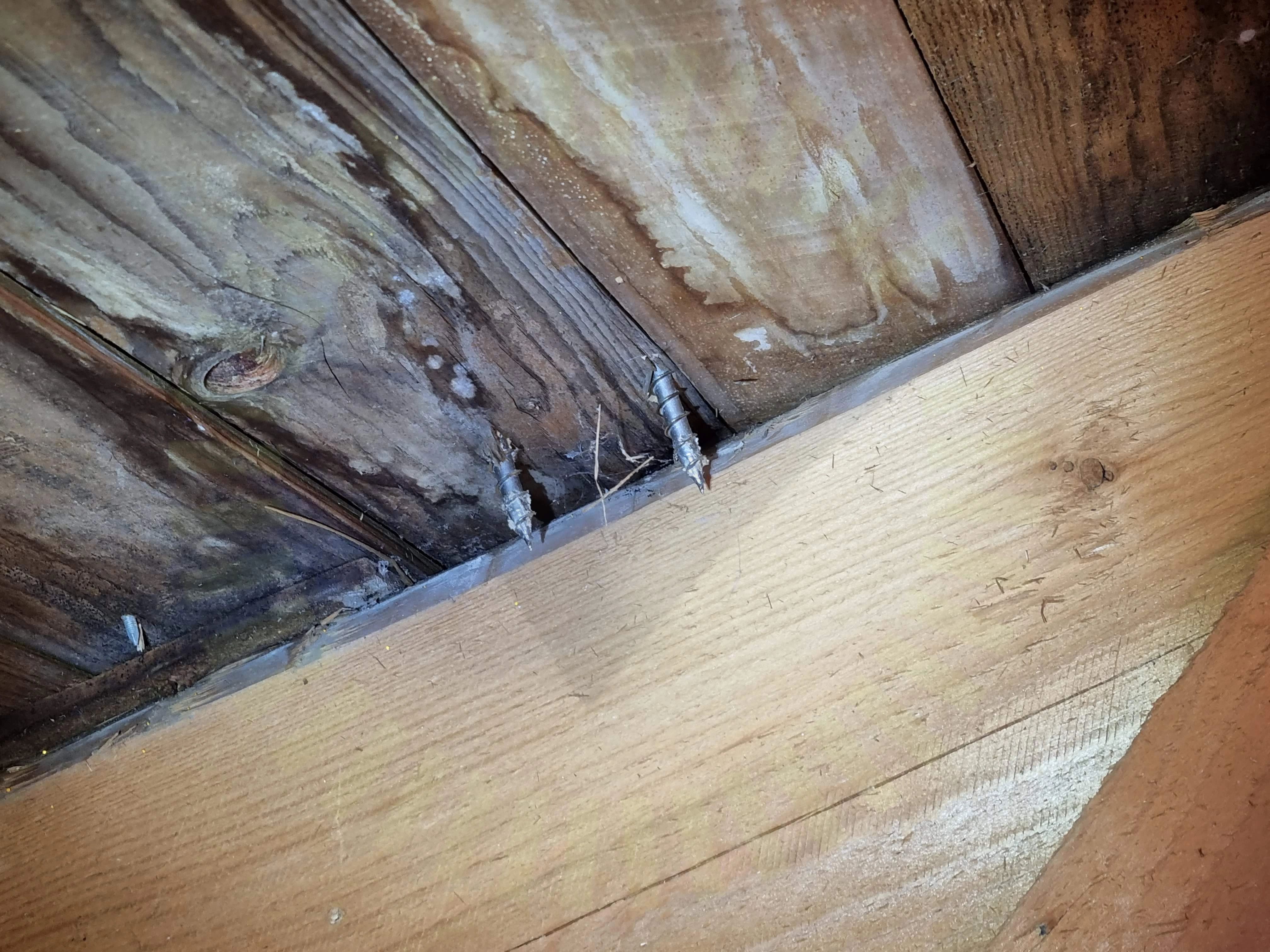

Infästning: Infästning Takstol

2.2 Infästning: Infästning Takstol

Inte godkänd

Infästningar har missat takstolar på flera ställen.

Tillverkarens anvisningar

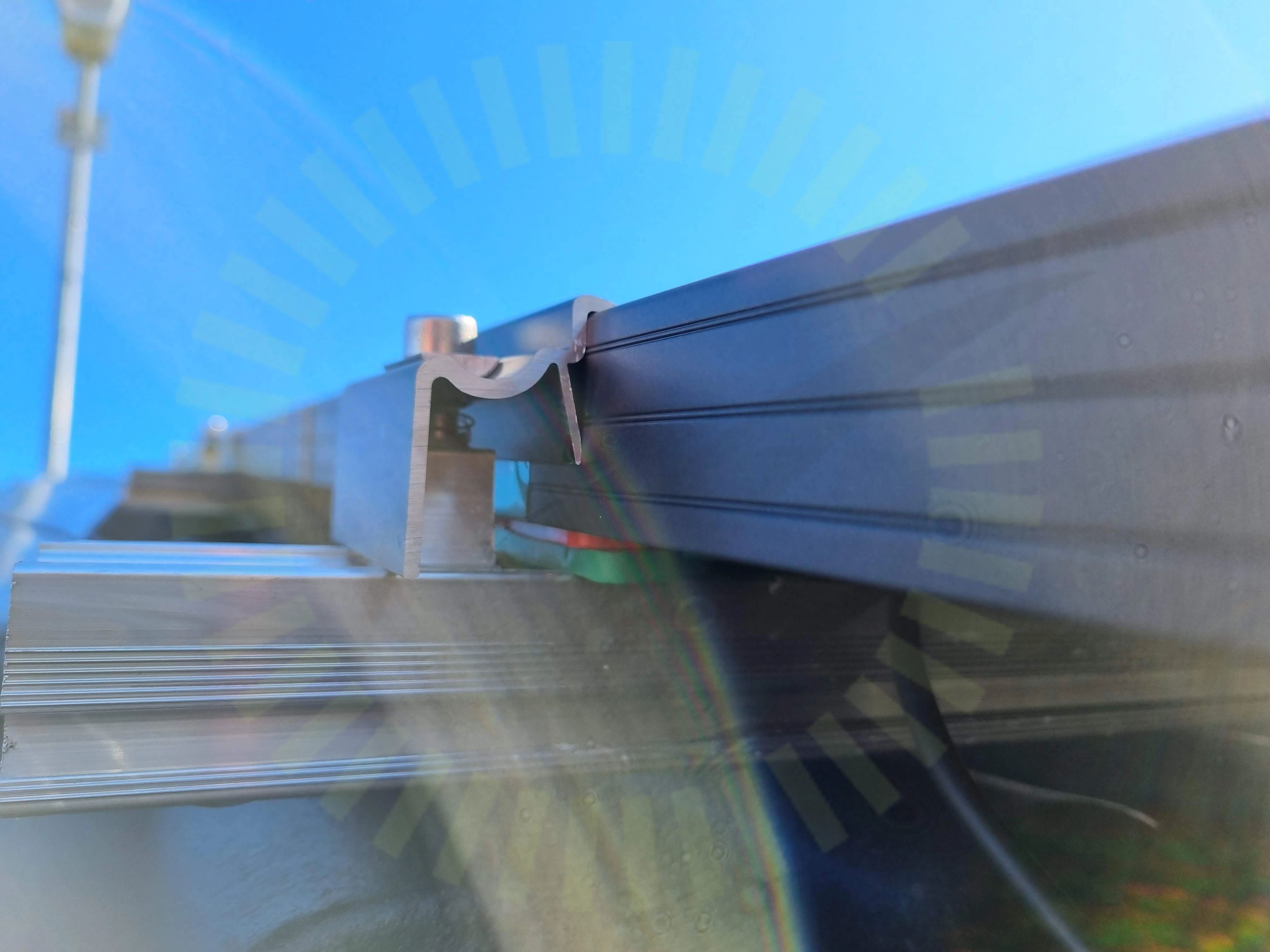

Shims

2.3 Shims

Inte godkänd

Distanser mellan skenan och panelen är inte hållbart.

Tillverkarens anvisningar

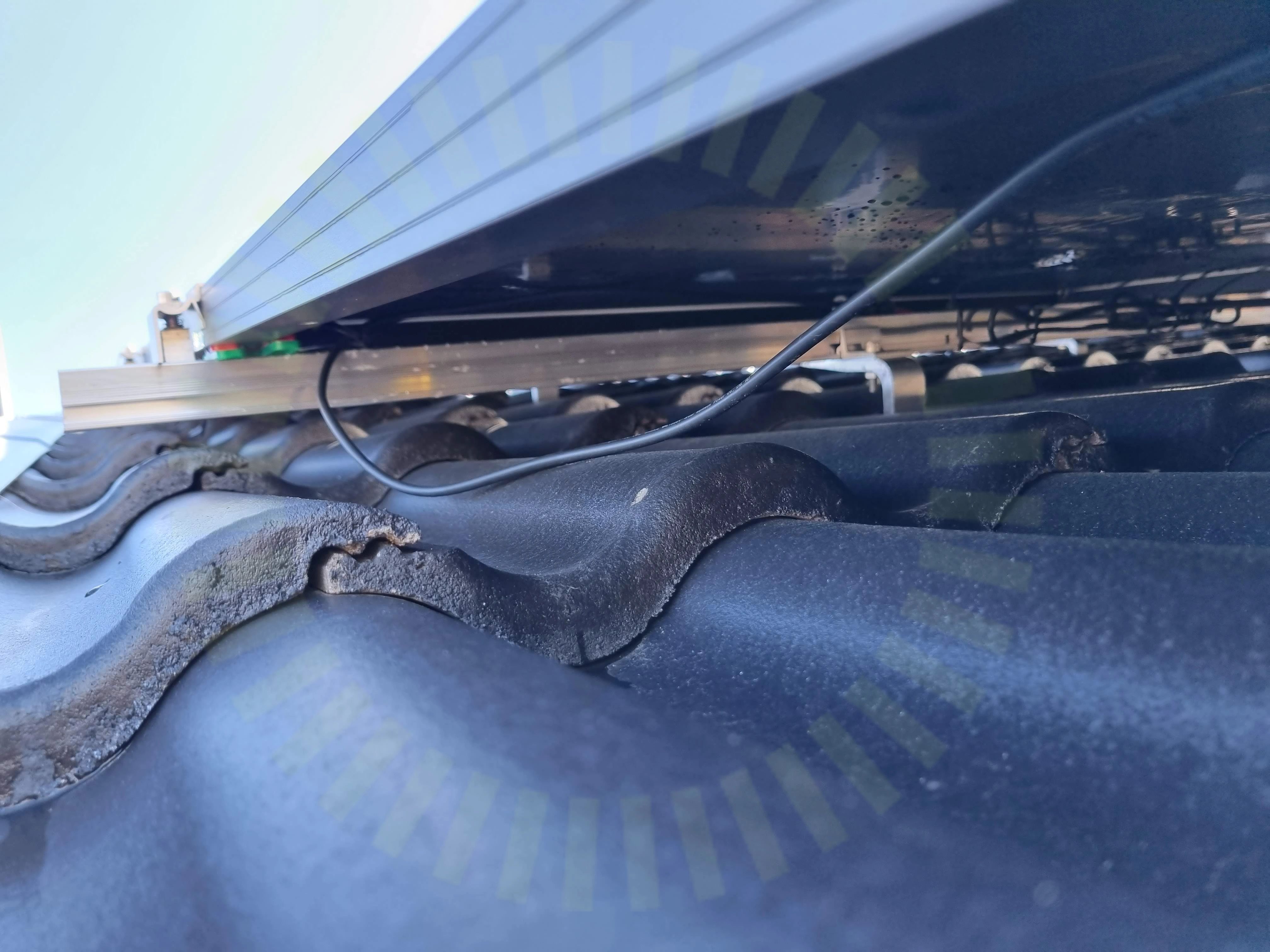

Kabeluppfästning

2.4 Kabeluppfästning

Inte godkänd

Kablar är monterade så att det finns risk att kablaget skadas över tid.

SS 436 40 00 (712.521.101 och 522.8.4)

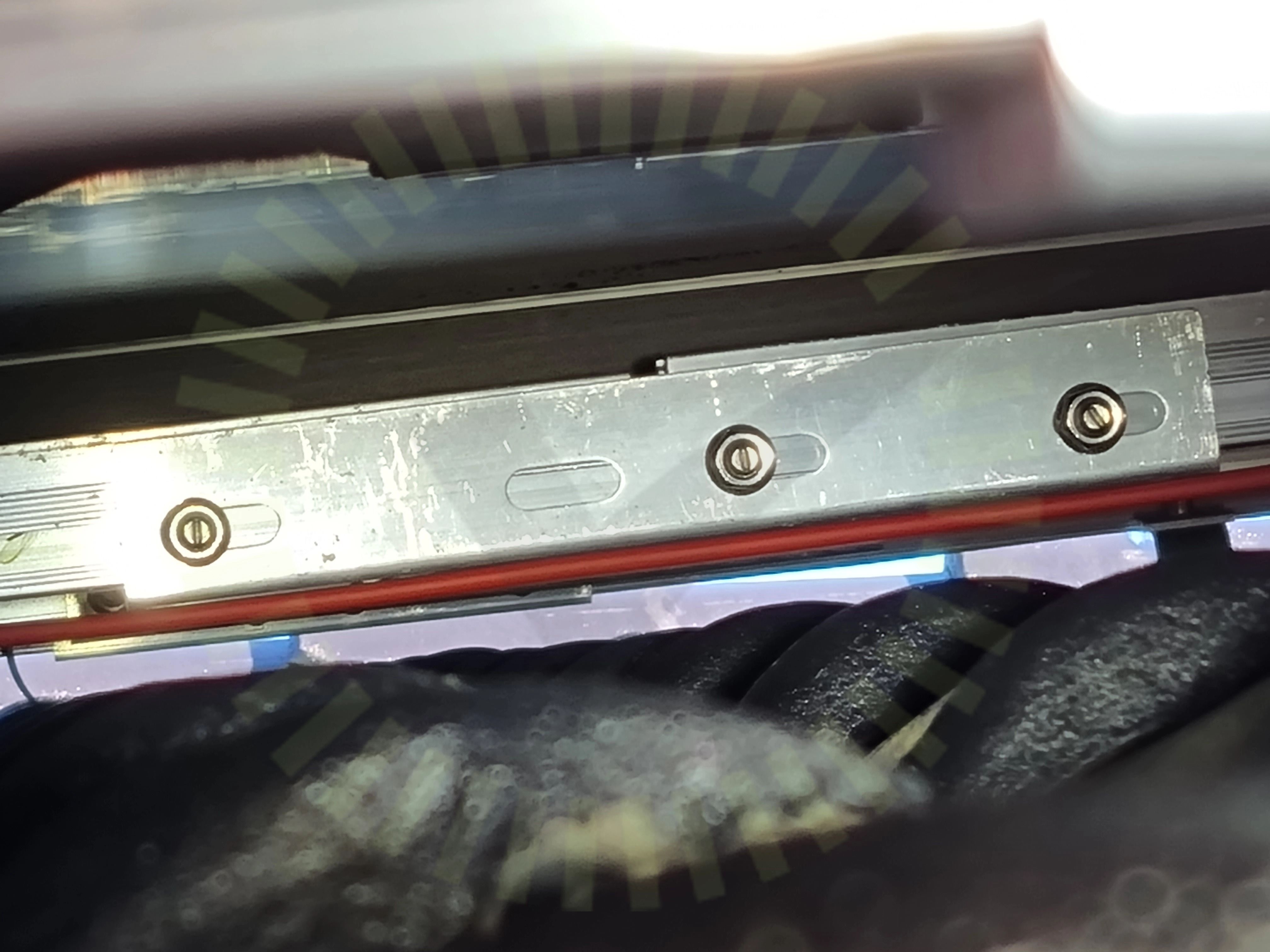

Skenor: Skarv

2.5 Skenor: Skarv

Inte godkänd

Sammankopplingen mellan skenorna är inte korrekt installerat.

Tillverkarens anvisningar

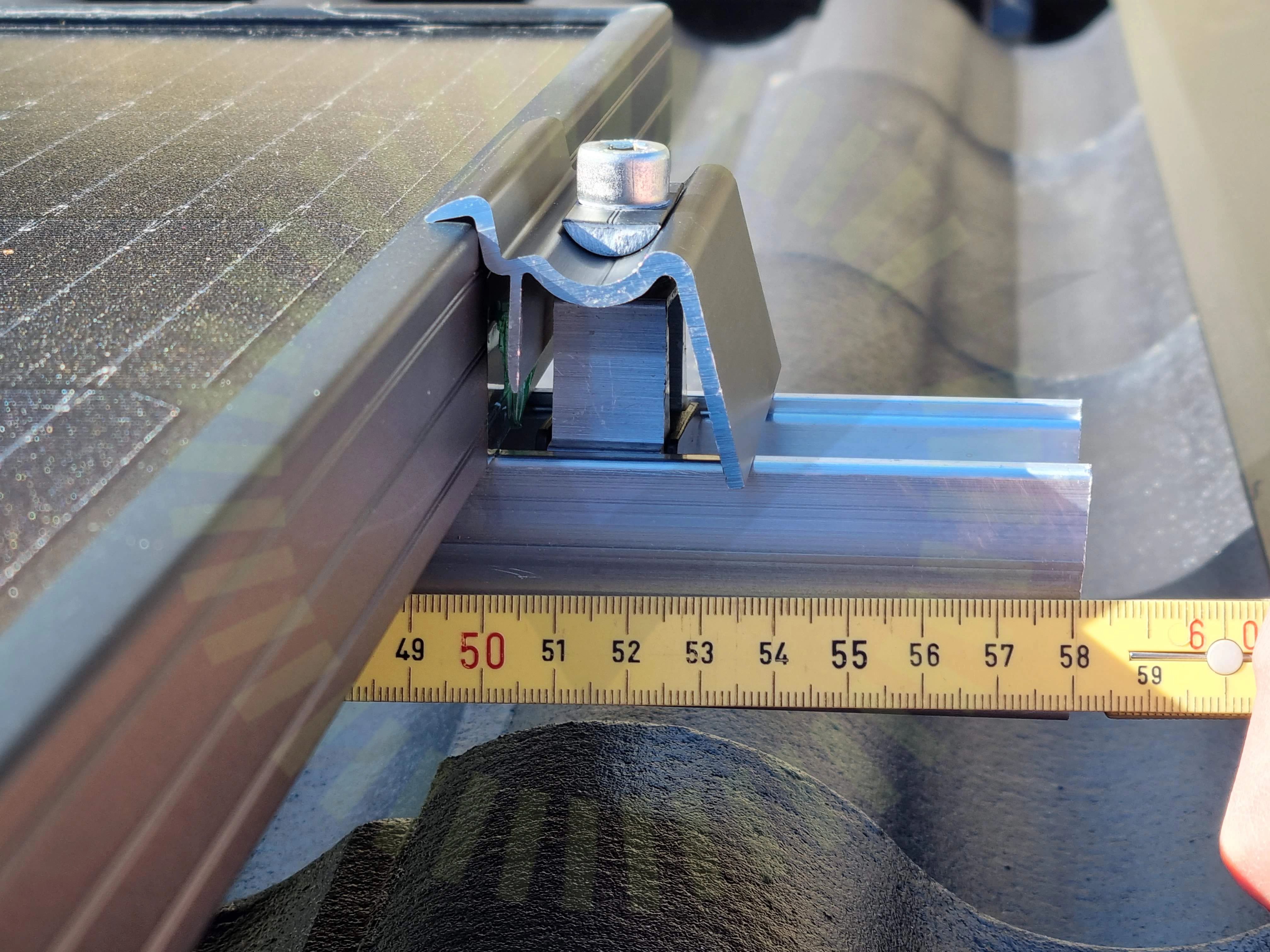

Skenor: Överhäng

2.6 Skenor: Överhäng

Inte godkänd

Överhäng är över det max tillåtna i lastberäkningen.

Tillverkarens anvisningar

Godkända kontrollpunkter

11/17
Främmande materialFästen: MittfästeFästen: SlutfästeInfästning: Avstånd pannaInfästning: UrspårningMontagesystem: TaklutningSkadorSkarp kantSkenor: InfästningSkyddVäderbeständigt material

Villa, SunTech: STPXXXS - C72/V

Anmärkningar

3/15
Kablar: Dragavlastade

3.1 Kablar: Dragavlastade

Inte godkänd

Kablage utsätts för dragbelastningar. Flera kontakter samt panelernas utgångar har för skarp böjradie pga dragbelastningar.

SS 436 40 00 (522.8.3)

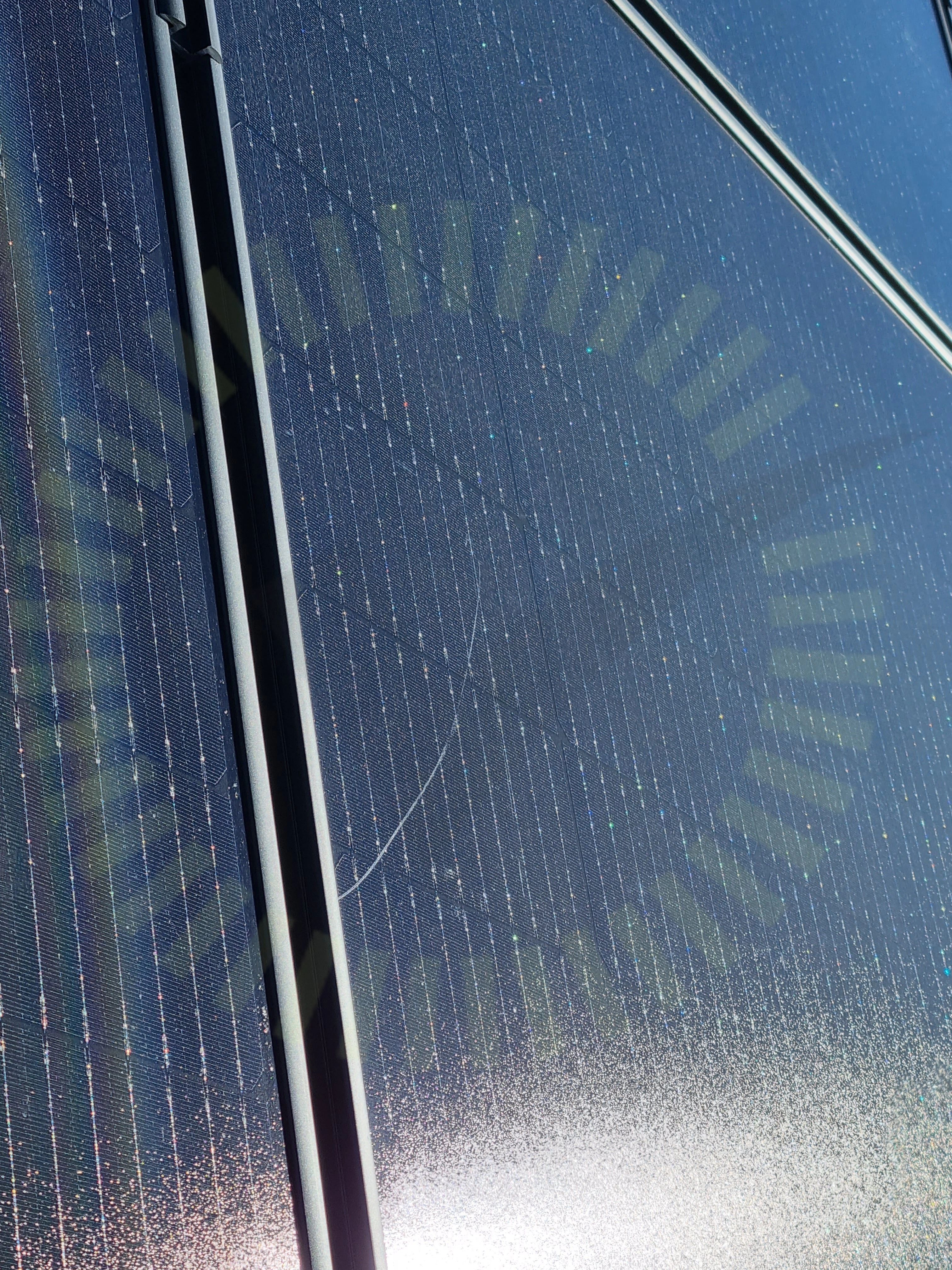

Solpaneler: Skador

3.2 Solpaneler: Skador

Inte godkänd

Mindre skador noterade på panelerna.

Tillverkarens montageanvisningar

3.3 Solpaneler: Fästen: Placering

Inte godkänd

Panelernas fästen är inte monterade inom godkänd klämzon.

Tillverkarens anvisningar

Godkända kontrollpunkter

12/15
Fästen: ÖverlappningKontakter: FörbindelsePlacering: HöjdskillnadRam: DräneringshålSolpaneler: Bakstycke: FöremålSolpaneler: Fästen: StorlekSolpaneler: LutningSolpaneler: MellanrumSolpaneler: SkuggaSträng: FörläggningSträng: PanelerSträng: Spänning

Växelriktare

Anmärkningar

2/22

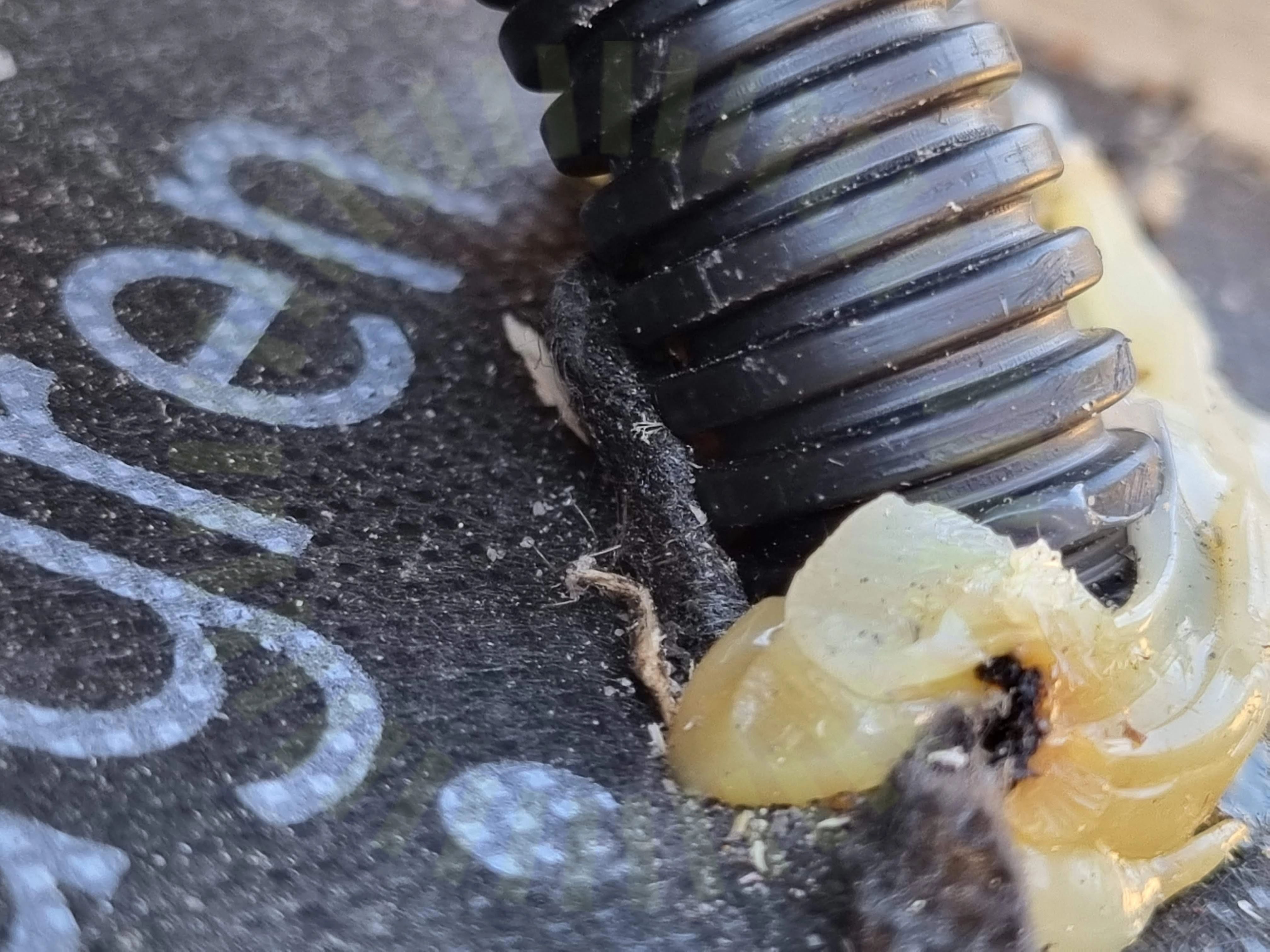

DC Genomföringar

4.1 DC Genomföringar

Inte godkänd

Genomföringar är inte täta.

4.2 Växelriktare: El: PE

Inte godkänd

Växelriktarens chassi är inte jordat.

Tillverkarens anvisningar

Godkända kontrollpunkter

20/22
AC BöjradieAC GenomföringarAC Skador på kabelAC UppfästningAnslutningDC Skador på kabelDC UppfästningDC Yttre påverkanKabelPlacering: AvståndPlacering: InfästningPlacering: VinkelSäkringVäxelriktare: El: FörskruvningVäxelriktare: El: IngångarVäxelriktare: El: KontakterVäxelriktare: Placering: Brännbart underlagVäxelriktare: Placering: Direkt solljusVäxelriktare: Placering: Fastsäkring av produktVäxelriktare: Placering: Utrymme
