Institutet för Solenergikvalitet

Besiktningsrapport

8.0
x

Installation genom

EcoKraft

Datum

16 januari 2023

Ort

Lund, Skåne län
Avstånd panna
Kabeluppfästning
81% godkända19% ej godkända

Om installationen

Paneler SolarWatt: Vision AM 4.0
MontagesystemSchletter: Rapid
EcoKraft

Installerad av EcoKraft som har ett medelhögt snittbetyg på 8.8 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Tak 1, SolarWatt: Vision AM 4.0

Godkända kontrollpunkter

10/10
DragavlastadeDräneringshålFästens placeringFörbindelse av kontakterFöremål BakstyckeHöjdskillnadPanelramar separeradeSkadorSkuggaSträngförläggning

Tak 1, Schletter: Rapid

Anmärkningar

5/16
Avstånd panna

2.1 Avstånd panna

Inte godkänd

Krok ligger för nära panna

Tillverkarens anvisningar

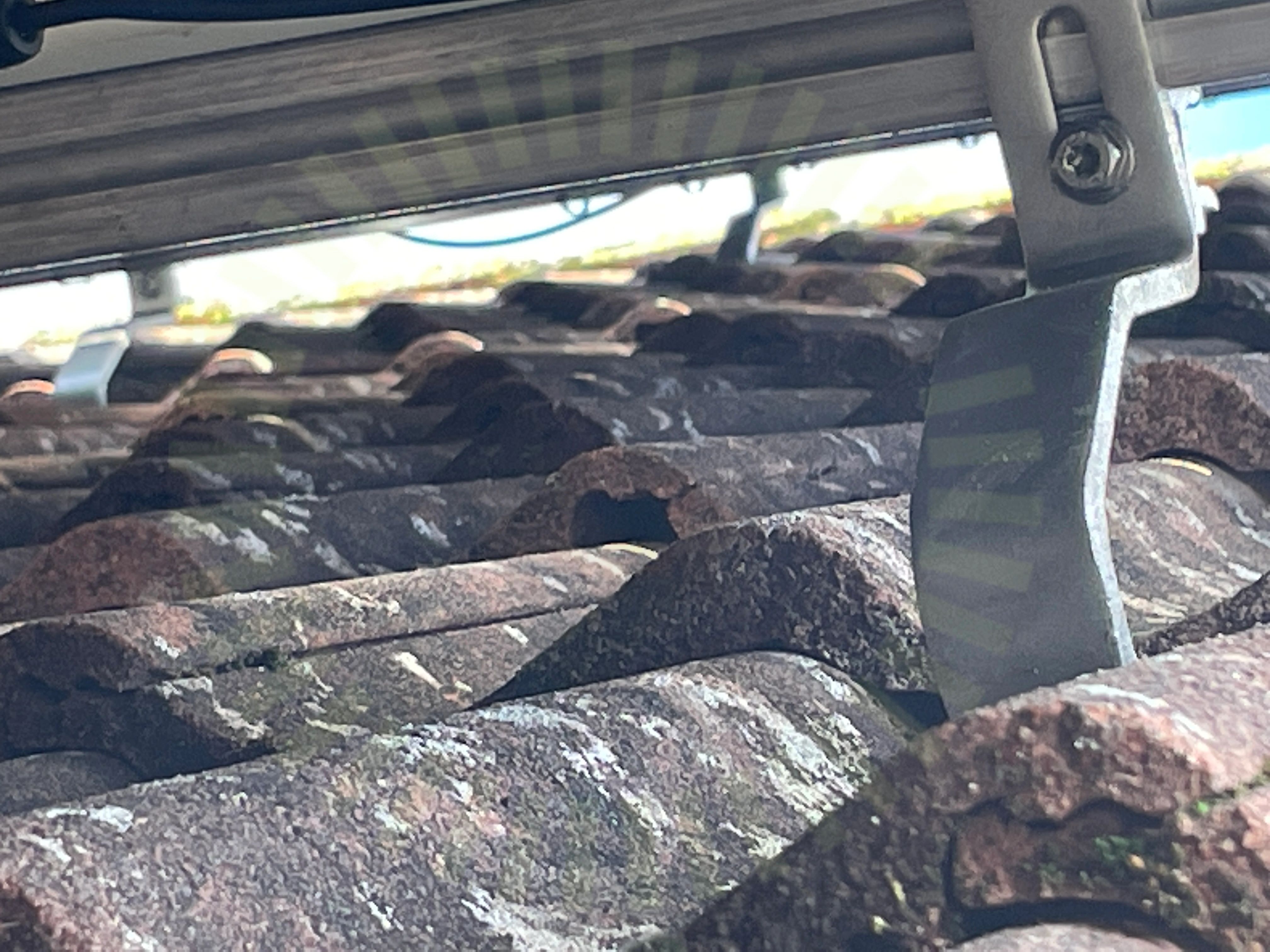

Kabeluppfästning

2.2 Kabeluppfästning

Inte godkänd

Hängande kablage påträffades

SS 436 40 00 (712.521.101 och 522.8.4)

2.3 Infästningarnas CC mått

Inte godkänd

Lastberäkning saknas uppmätt mått mellan krokar 1200mm

Tillverkarens anvisningar

2.4 Skenornas överhäng

Inte godkänd

Lastberäkning saknas uppmätt mått överhäng 330mm

Tillverkarens anvisningar

2.5 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkning saknas

Tillverkarens montageanvisningar

Godkända kontrollpunkter

11/16
Främmande materialInfästning TakstolMittklämmorShimsSkadorSkarp kantSkenornas infästningSkyddSlutfästeTakgenomföringVäderbeständigt material
