Besiktningsrapport
9.8
Installation genom
Nova Solar
Datum
18 februari 2026
Ort
Älvängen, Västra Götalands län
Varning för backspänning
Kabelinföringar
Panelramar separerade
Kontaktdon
96% godkända
4% ej godkända
Om installationen
Paneler
DMEGC: DM(XXX)M10RT-B60HBB
Montagesystem
MAFI: Concrete Tile Bracket Läktfästen
Batteri
SigeEnergy: SigenStor EC 5.0-25.0 TP
Tillbehör
Eastron: Sigen Sensor TP-CT120-DH
Tillbehör
Undercentral
Installerad av Nova Solar som har ett högt snittbetyg på 9.6 bland alla leverantörer som vi har besiktat hos
Kontrollpunkter
Allmänt
Godkända kontrollpunkter
2/3
Mätprotokoll DC
Strängschema
Ej tillgängligt vid besiktning
1/3
Avtal
Batteri
Godkända kontrollpunkter
5/5
Kåpor
Placering bärighet
Sammansättning av komponenter
Skador
Tillgång till batteriet
Smartmätare
Godkända kontrollpunkter
6/6
Anslutning av CT klämmor
Fastsäkring av produkt
Matning till smartmätare
Placering av CT klämmor
Signalkabel till växelriktaren
Skador signalkablage
Tak 1: DMEGC: DM(XXX)M10RT-B60HBB
Anmärkningar
2/19

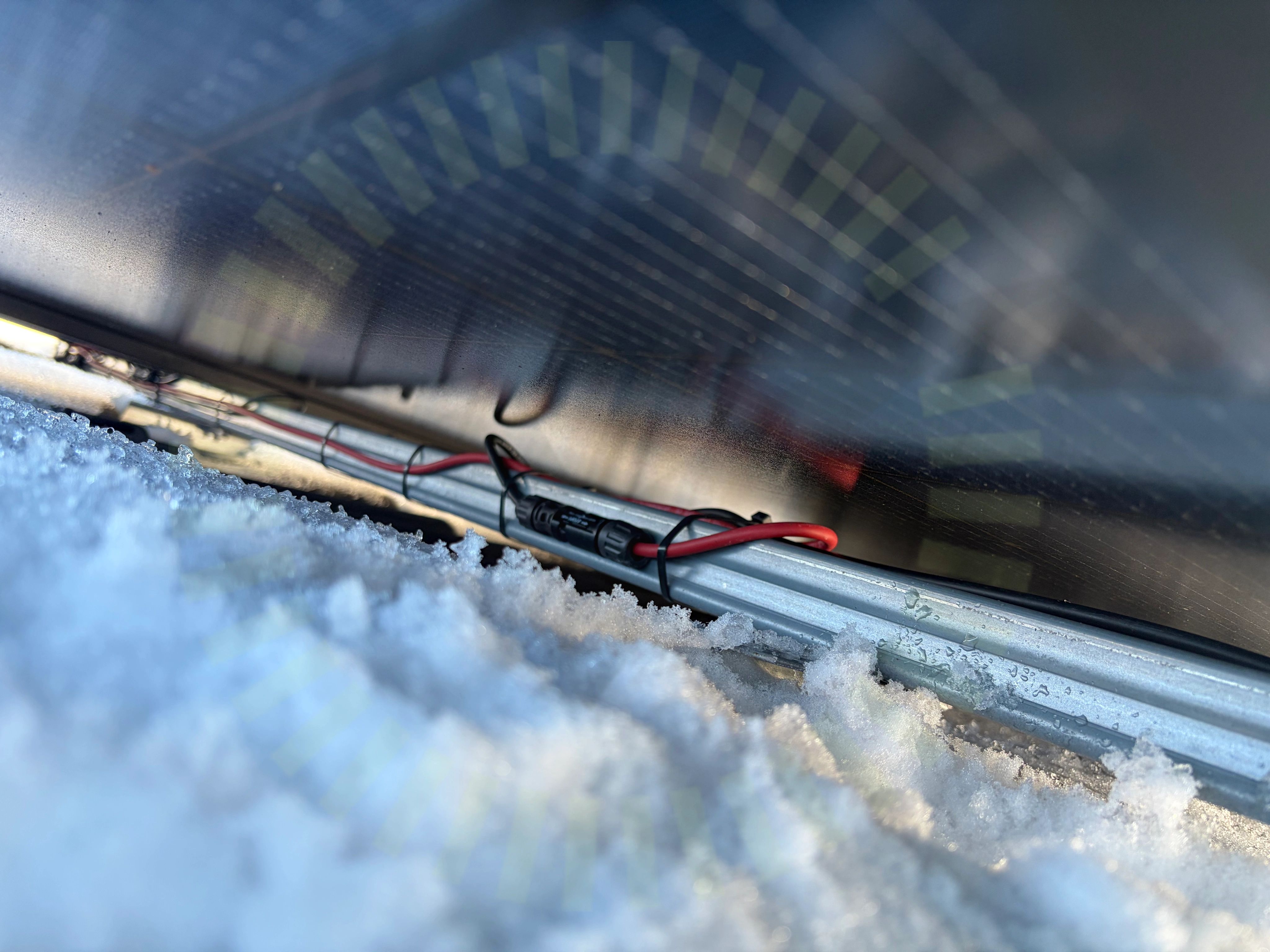

4.1 Kontaktdon
Inte godkänd
Kontaktens förskruvning är snett åtdragen.
Stäubli MA711 sid 4

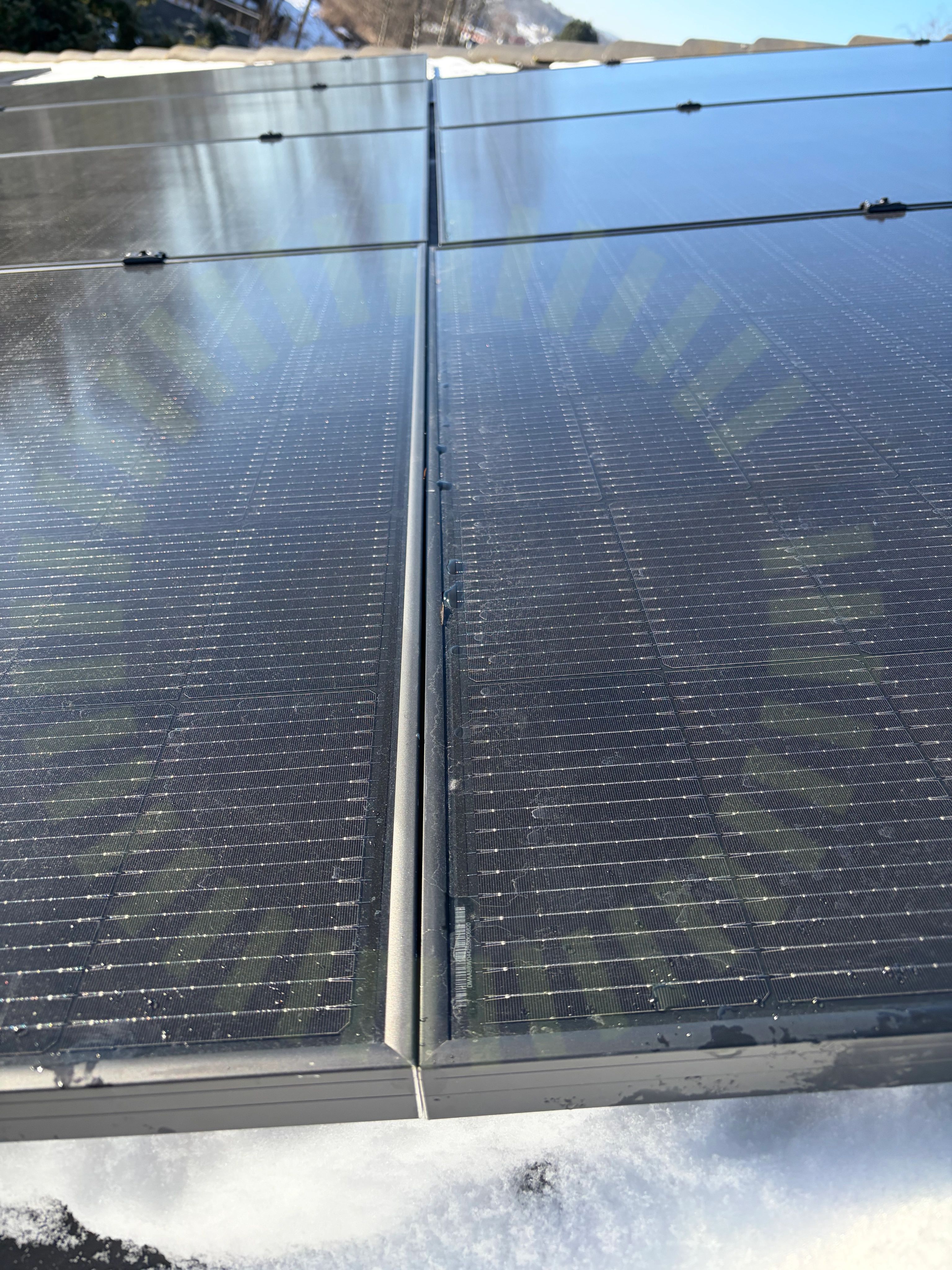

4.2 Panelramar separerade
Inte godkänd
Panelerna är inte monterade med korrekt avstånd till varandra.
DMEGC Photovoltaic Modules Installation Manual Ver: 202502, Sida 8
Godkända kontrollpunkter
16/19
Avstånd till hav
Avstånd till yta
Dräneringshål
Förbindelse av kontakter
Föremål mot bakstycke
Förläggning DC kontakter
Klämmornas placering
Klämmornas storlek
Klämmornas överlappning
Kopplingslåda böjradie
Lutning
Panelkablagets böjradie
Skador på panel
Skugga
Spänningar i ram
Stress på kontakter
Ej tillgängligt vid besiktning
1/19
Strängförläggning
Tak 1: MAFI: Concrete Tile Bracket Läktfästen
Godkända kontrollpunkter
20/21
DC kabel förläggning
Främmande material
Föremål mellan skena och panelram
Kabeldragning mellan takytor
Kabeluppfästning
Läktinfästning
Mittklämmor
Skador
Skenans utstick för klämma
Skenornas infästning
Skenornas överhäng
Skenskarvar
Snö- och Vindlastberäkning
Säkerhetsavstånd
Takkrokarnas CC
Termisk brytpunkt skenor
Typ av takpanna
Underbyggnad
Väderbeständigt material
Ändklämmor
Ej tillgängligt vid besiktning
1/21
Takgenomföring
Undercentral
Anmärkningar
1/6

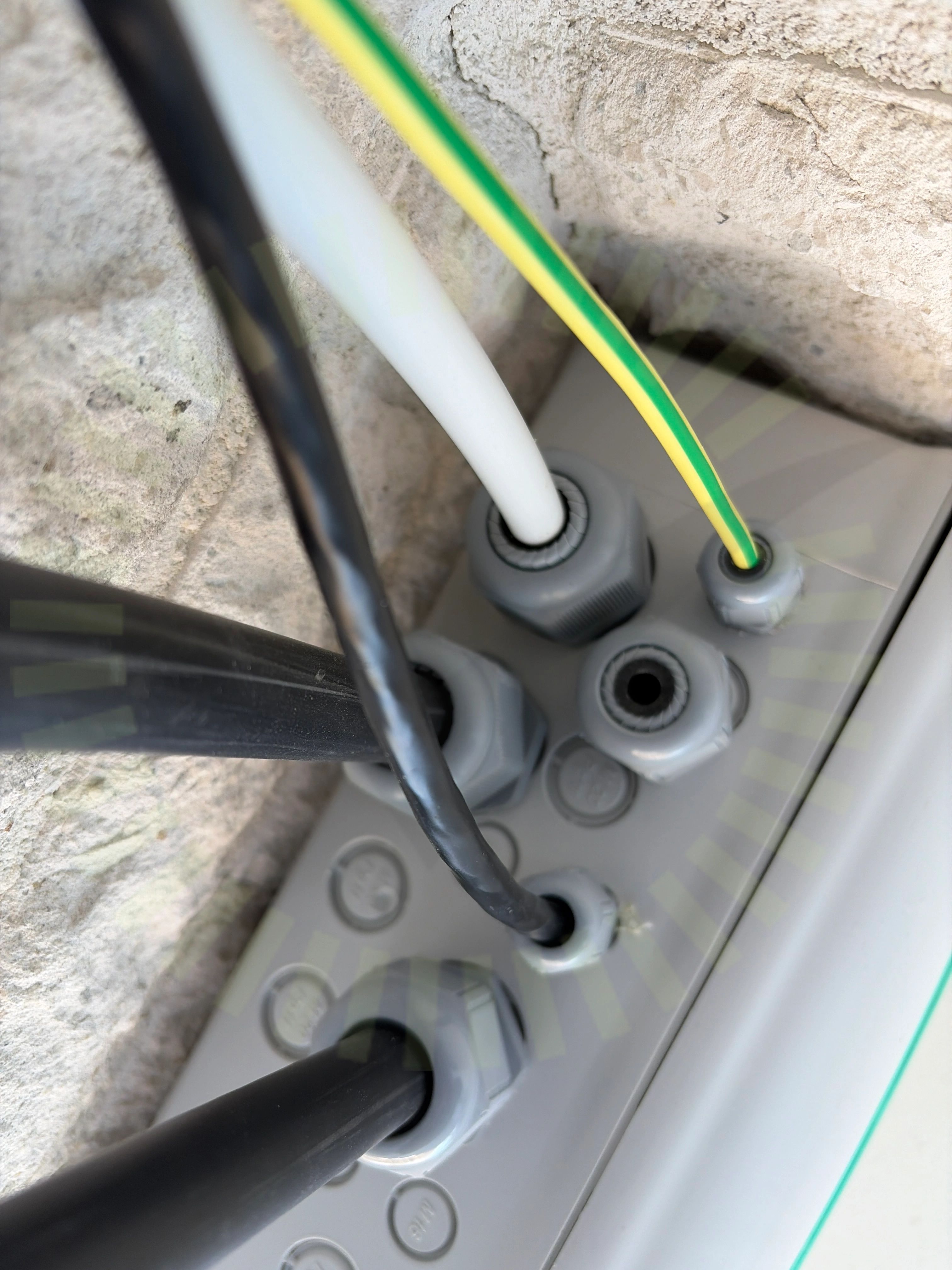

6.1 Kabelinföringar
Inte godkänd
Oanvänd ingång är inte tätad.
Godkända kontrollpunkter
5/6
Femledarsystem
Infästning
IP-Klassning
Placering
Skydd mot beröring
Varselmärkning
Anmärkningar
1/4
7.1 Varning för backspänning
Inte godkänd
Märkning är inte tillförlitligt fäst.
SEK 457, Sida 42
Godkända kontrollpunkter
3/4
Informering av solceller
Missvisande varselmärkning
Varning för likspänning
Växelriktare
Godkända kontrollpunkter
36/36
AC Kablage förläggning
Anslutning av ledare
Anslutning av växelriktare
Avstånd närliggande objekt
Avstånd till havet
Bakomliggande material
DC Kablage egenskaper
DC Kablage förläggning
DC Kablage skydd
DC Kontakter
DC Max Spänning
DC Max Ström
DC Min Spänning
Dubbel matning
Enkelisolerade ledare
Fastsäkring av produkt
Förskruvning
Genomföringar
Huvudsäkring
Identifiering
Infästning
Jordning av chassi
Kabeldimensionering
Kablagets böjradie
Likspänningskomponenter
Max total effekt
Mekanisk påverkan
Placering
Skadat kablage
Skarp kant
Stress på kontakter
Strängdesign
Säkringsdimension
Tillgänglighet
Väderbeständigt material
Växelriktarens IP klassning
