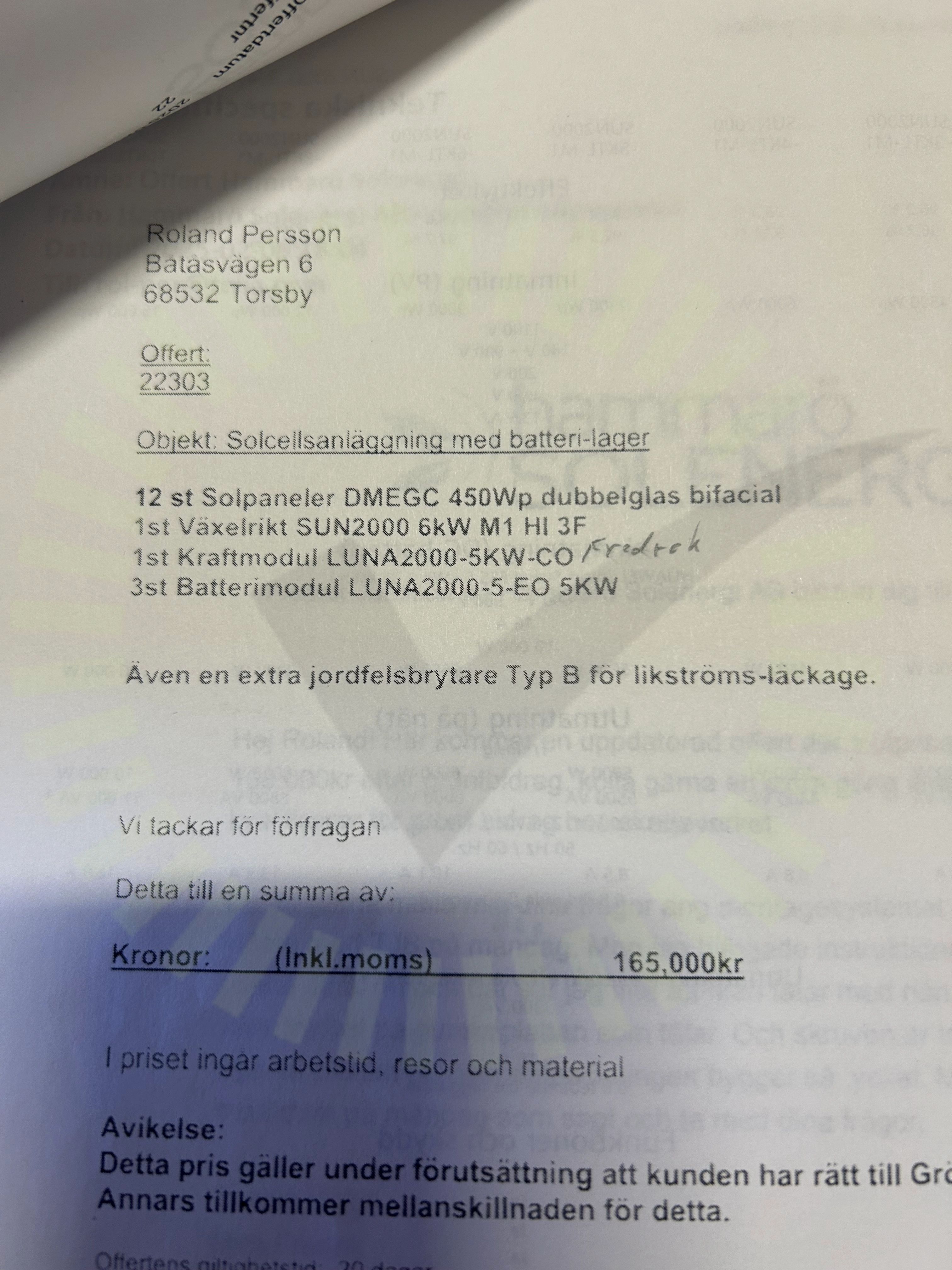

1.1 Avtal
Inte godkändJordfelsbrytare är inte installerad.
Avtal
Besiktningsrapport
9.2
Installation genom
Hammarö Solenergi
Datum
16 maj 2025
Ort
Torsby, Värmlands län
91% godkända9% ej godkända
Om installationen
PanelerAIKO: A-MAH54Db
MontagesystemTJB: Solentra papptak - Infästningsplatta synligt montage
VäxelriktareHuawei: SUN2000-(3KTL-10KTL)-M1
BatteriHuawei: LUNA2000-5-15-S0
TillbehörSäkerhetsbrytare AC
TillbehörCHINT: DTSU666
TillbehörUndercentral
Installerad av Hammarö Solenergi som har ett högt snittbetyg på 9.5 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmänt
Anmärkningar
3/31.2 Mätprotokoll DC
Inte godkändMätningar av DC strängar saknas.
1.3 Strängschema
Inte godkändSträngschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.
Batteri
Anmärkningar
1/15

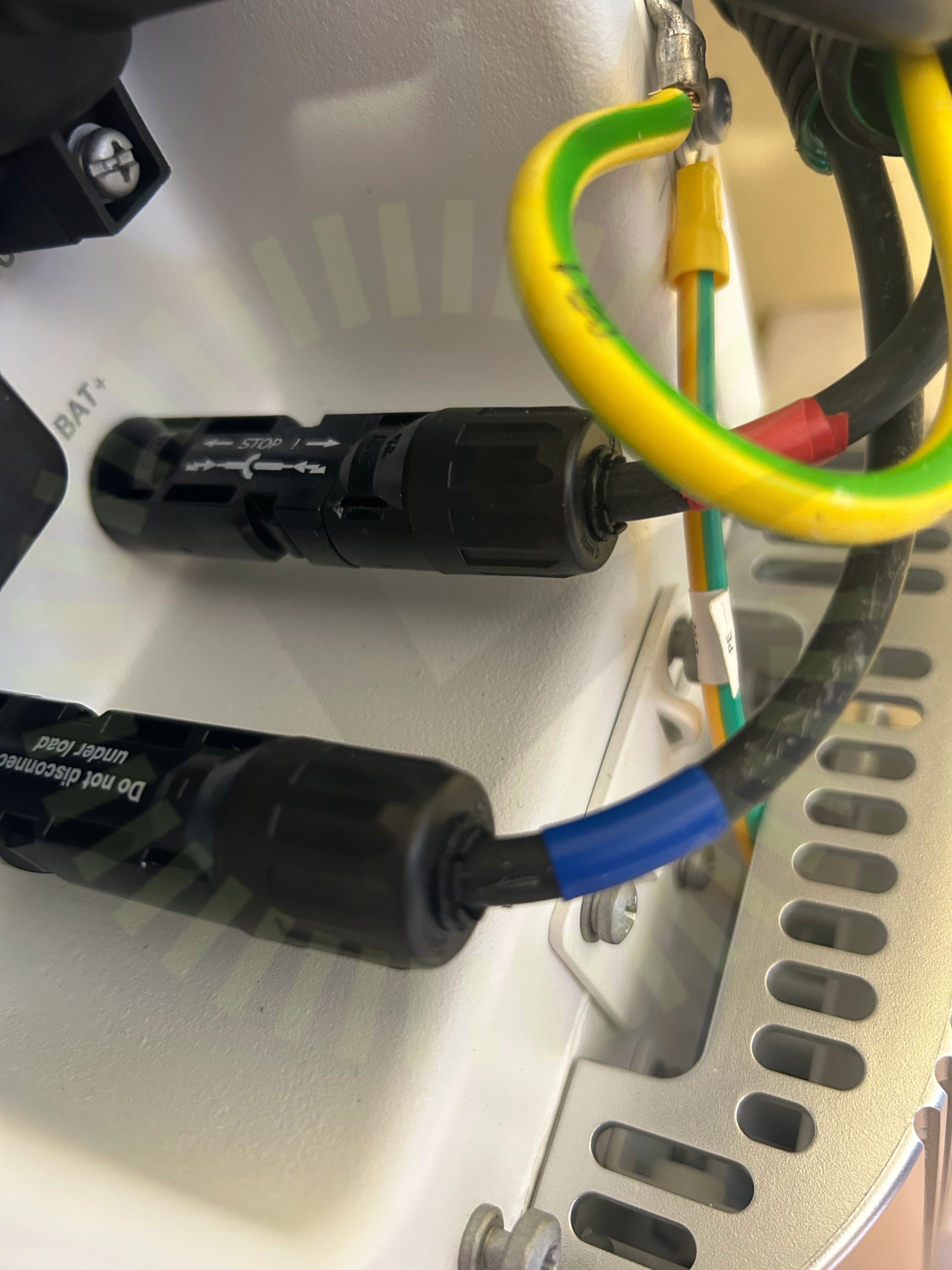

2.1 DC anslutning
Inte godkändDC-kontakter på batteriet är för hårt åtdragna och packningen är skadad.
LUNA2000-(5-30)-S0 User Manual Issue 14 Date 2023-05-31, Sida 92
Godkända kontrollpunkter
14/15Avstånd till havetAvstånd till växelriktareBatteri PEBatterikåporFastsäkring av produktNärliggande objektPlacering av batteriRakt ståendeSignalkabel batteriSkadorSmart Power SensorTillgång till batterietUppfästning av kablageVäderskydd
Smartmätare
Anmärkningar
1/5

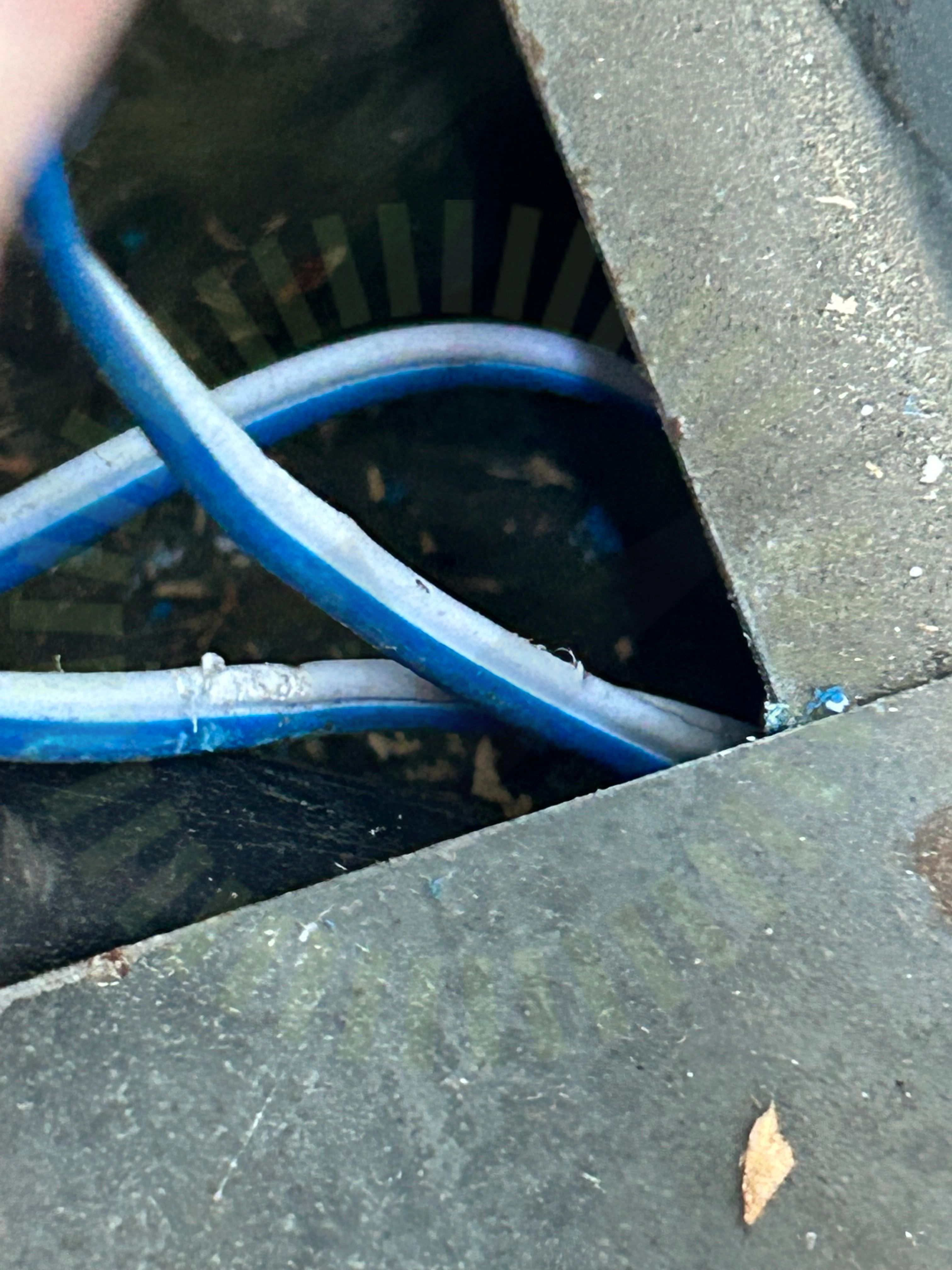

3.1 Skador signalkablage
Inte godkändSignalkablar ligger mot skarp kant och har skrapmärken. De riskerar att skadas mer.
Godkända kontrollpunkter
4/5Anslutning av CT klämmorMatning till smartmätarePlacering av CT klämmorSignalkabel till växelriktaren
Säkerhetsbrytare AC
Godkända kontrollpunkter
7/7Anslutningar i brytareEgenskaperIdentifieringInfästningKabelinföringarPlacering SäkerhetsbrytareSkada vid brytare
Tak 1, AIKO: A-MAH54Db
Godkända kontrollpunkter
16/16Avstånd till havAvstånd till ytaDräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas placeringKlämmornas överlappningKontaktdonKopplingslåda böjradiePanelkablagets böjradiePanelramar separeradeSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggning
Tak 1, TJB: Solentra papptak - Infästningsplatta synligt montage
Anmärkningar
1/20
6.1 Skenornas infästning
Inte godkändSkruv saknas vid skeninfästning.
TJB: Solentra Monteringsanvisningar Takkrok 240226
Godkända kontrollpunkter
19/20CC infästningarDC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningKlämmans placering i skenaMittklämmorSkadorSkenans utstick för klämmaSkenornas överhängSnö- och VindlastberäkningSäkerhetsavståndTakinfästningTaklutningTätning mot takUnderbyggnadVäderbeständigt materialÄndklämmor
Undercentral
Godkända kontrollpunkter
6/6FemledarsystemInfästningIP-KlassningKabelinföringarPlaceringSkydd mot beröring
Varselmärkning
Godkända kontrollpunkter
4/4Informering av solcellerMissvisande varselmärkningVarning för backspänningVarning för likspänning
Växelriktare
Anmärkningar
5/38

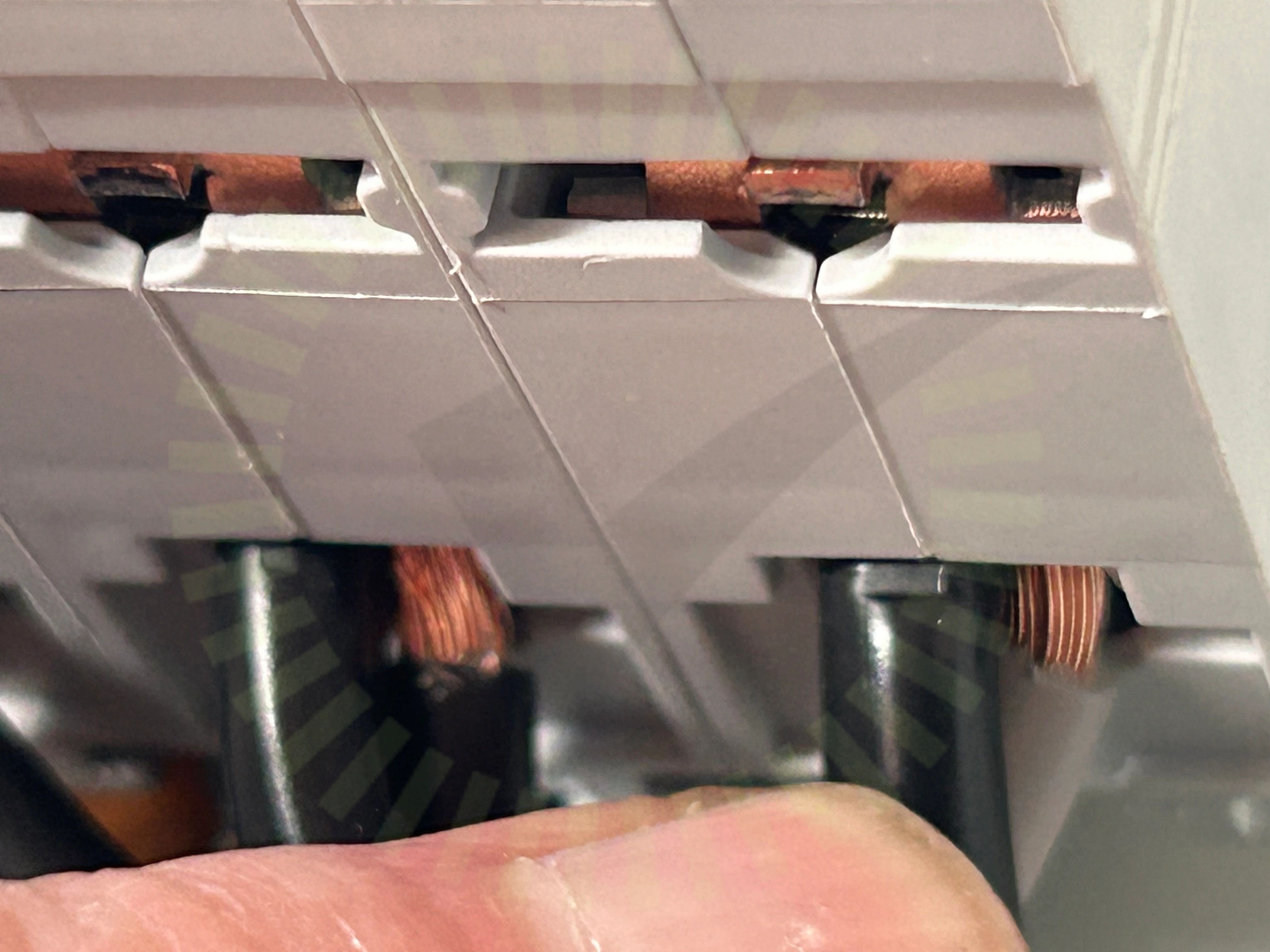

9.1 Anslutning av ledare
Inte godkändMantel är klämd i plint.

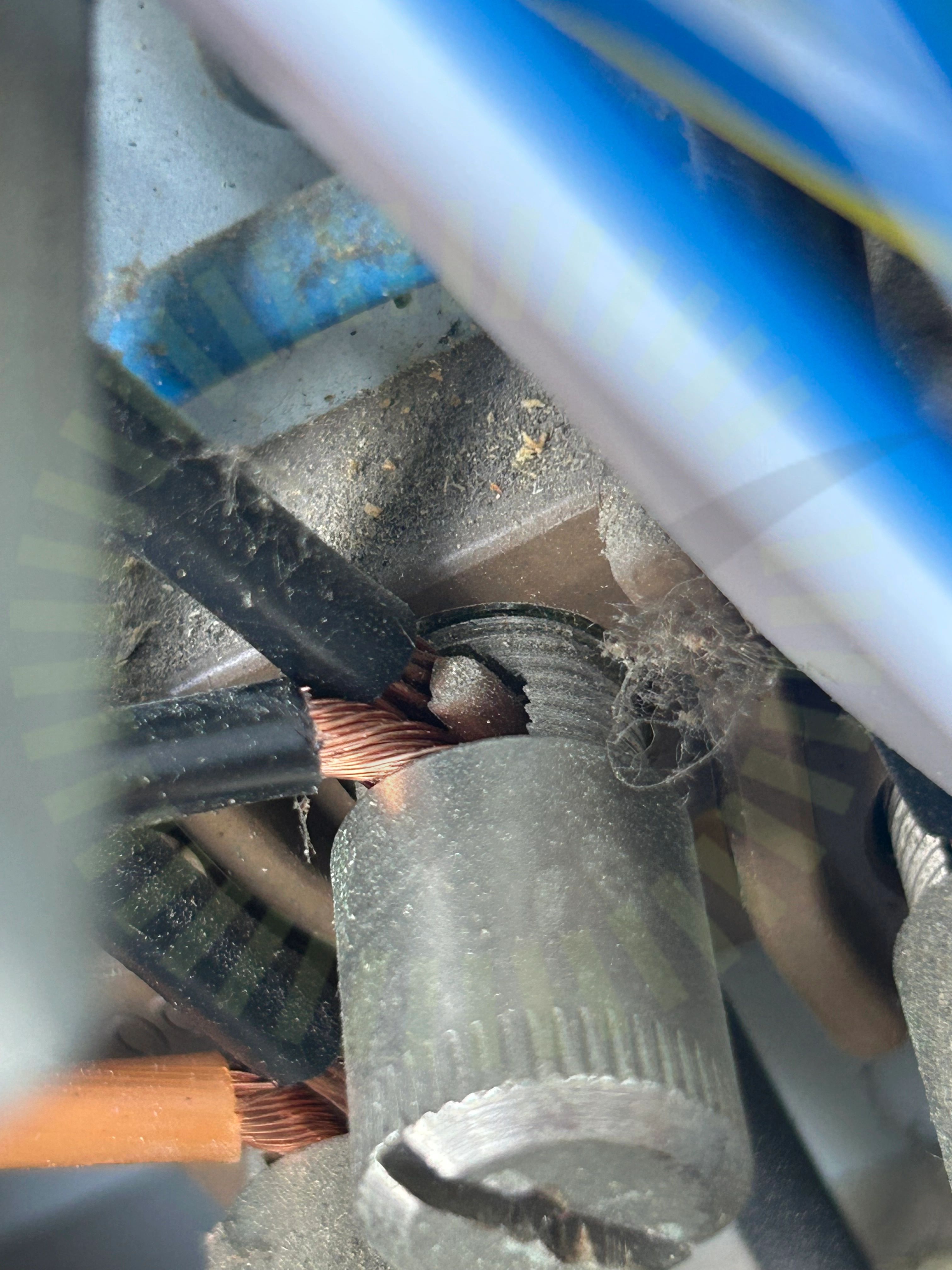

9.2 Anslutning av ledare
Inte godkändMångtrådig ledare är ansluten i samma plint som solid ledare. Mångtrådiga ledaren är inte lämpligt fastsäkrad.
SS 436 40 00 (134.1.4)

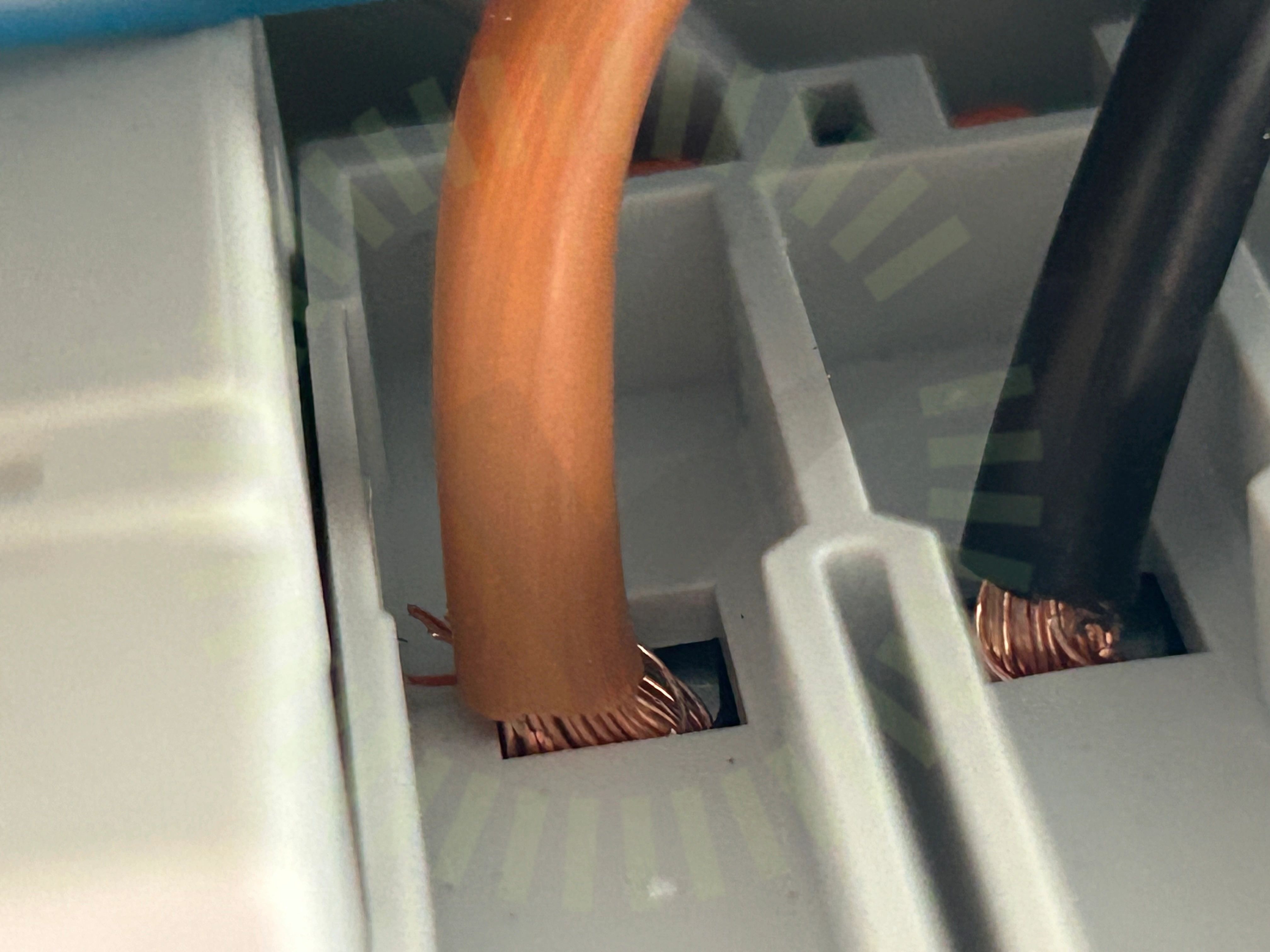

9.3 Anslutning av ledare
Inte godkändKardeler spretar från plint.
9.4 DC Kontakter anslutning
Inte godkändFörskruvningar är bottnade och har skadat kontaktens tätning.
MA231 (de_en) Assembly instructions, Sida 10.

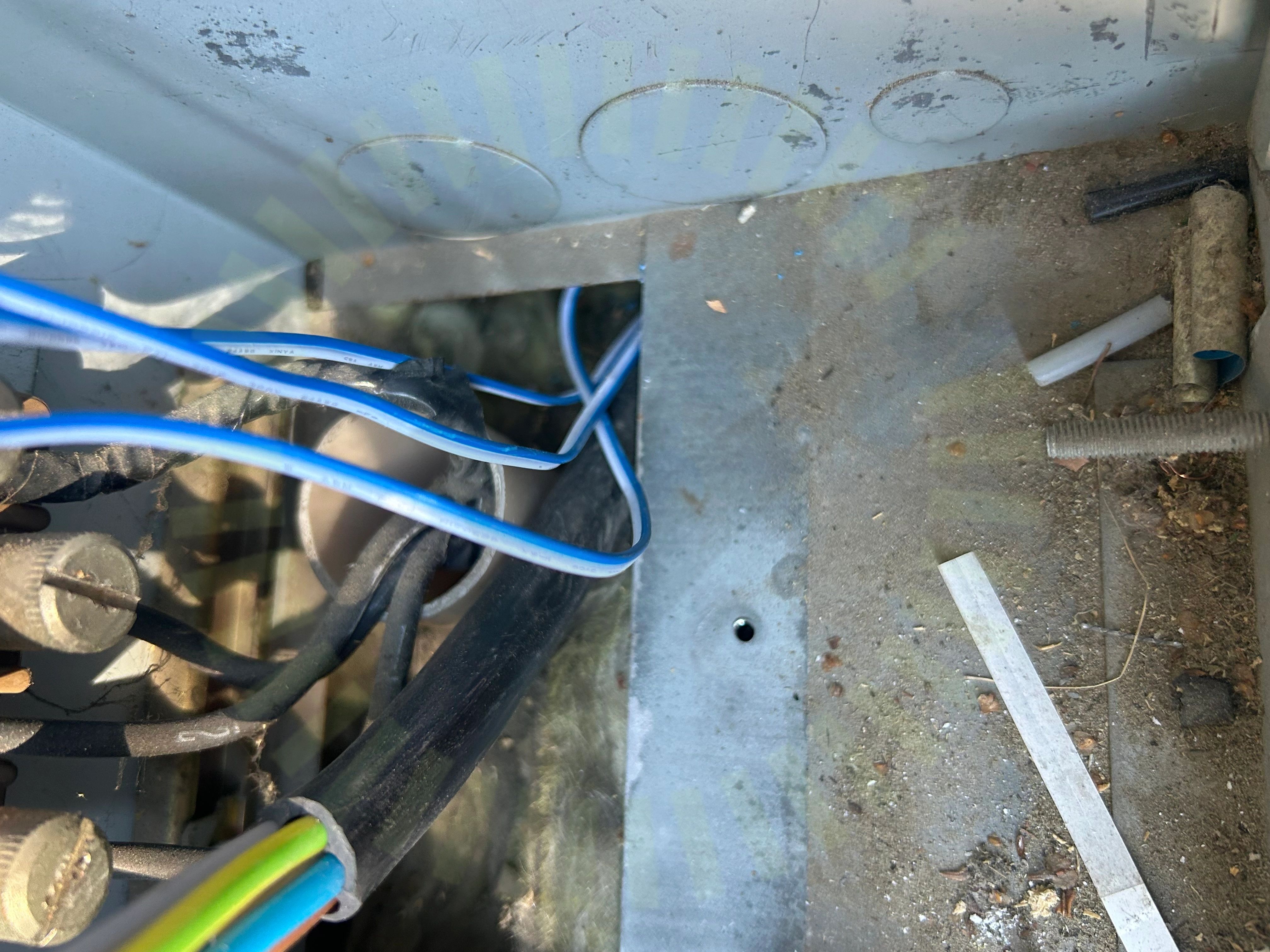

9.5 Skarp kant
Inte godkändKablage ligger mot skarp kant.
Godkända kontrollpunkter
30/38AC anslutning växelriktareAC kablage förläggningAC Kablage förläggningAvstånd närliggande objektAvstånd till havetBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max StrömDubbel matningEnkelisolerade ledareGenomföringarHuvudsäkringIdentifieringInfästningJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanPlaceringSkadat kablageStress på kontakterSäkringsdimensionTillgänglighetUtrymmeVäderbeständigt materialVäxelriktarens IP klassning
Ej tillgängligt vid besiktning
3/38DC Max SpänningDC Min SpänningSträngdesign
