Institutet för Solenergikvalitet

Besiktningsrapport

8.7
x

Installation genom

Svea Solar

Datum

4 oktober 2023

Ort

Hässleholm, Skåne län
Kabeluppfästning
Klämmans placering i skena
Skenans utstick för klämma
90% godkända10% ej godkända

Om installationen

PanelerRisen: RSM40-8
MontagesystemCC90- UNUM Betongpannor
VäxelriktareHuawei: SUN2000-(3-10KTL)-M1
TillbehörUndercentral
Svea Solar

Installerad av Svea Solar som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Godkända kontrollpunkter

3/3
AvtalMätprotokoll DCSträngschema

Tak 1, CC90- UNUM Betongpannor

Anmärkningar

8/22

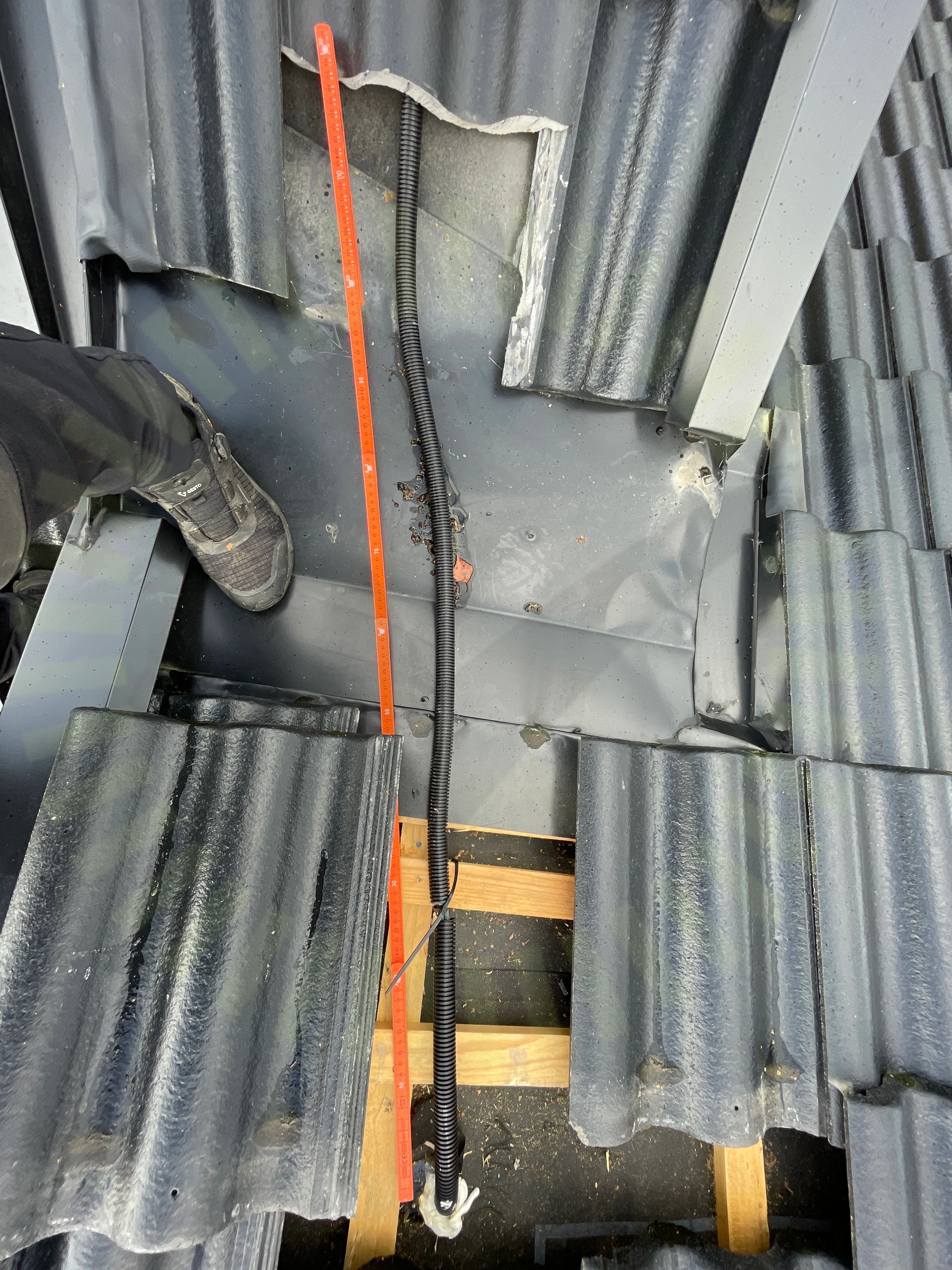

DC kabel förläggning

2.1 DC kabel förläggning

Inte godkänd

Kablage är olämpligt uppfäst. Ej uppfäst på över 1200mm.

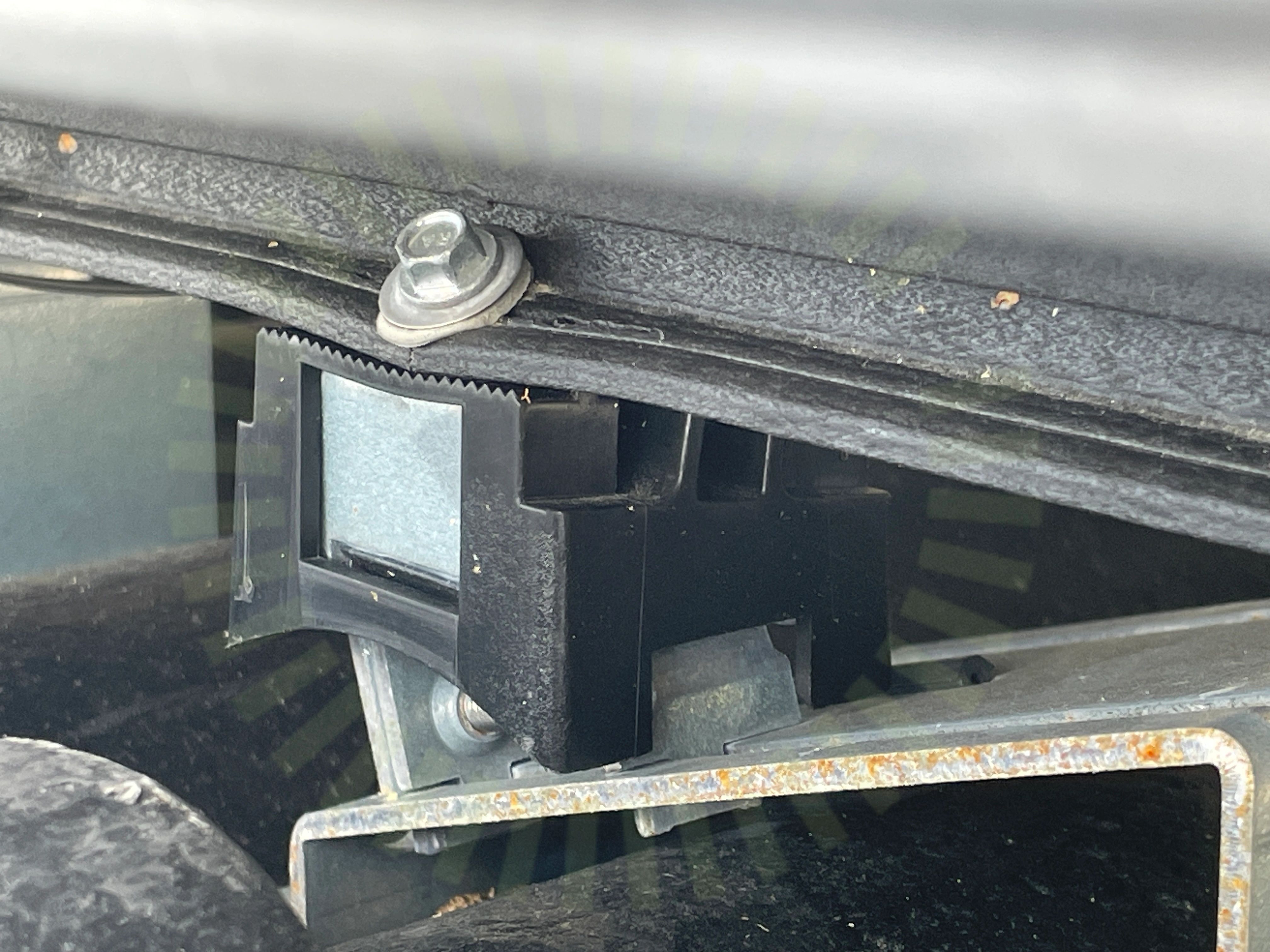

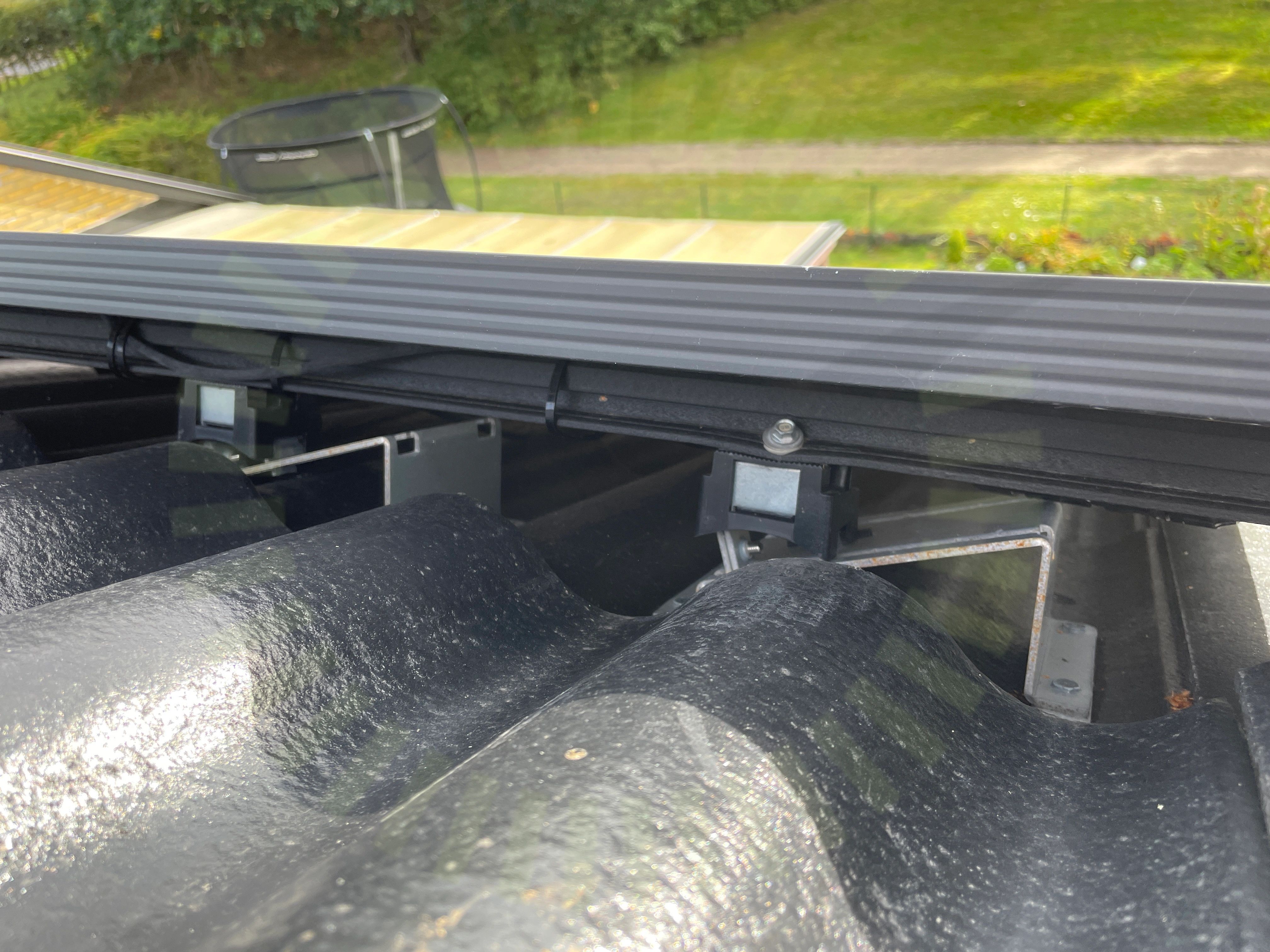

Främmande material

2.2 Främmande material

Inte godkänd

Fel skruv använd. Det är endast tillåtet att använda Skruv RN 4,5-22 A2 i skenor.

MI – Montageinstruktion CC90- UNUM på takpannor av betong, Document No 2103010, Sida 8
Klämmans orientering

2.3 Klämmans orientering

Inte godkänd

Klämmor är felvända på flertalet ställen.

MI – Montageinstruktion CC90- UNUM på takpannor av betong, Document No 2103010, Sida 6

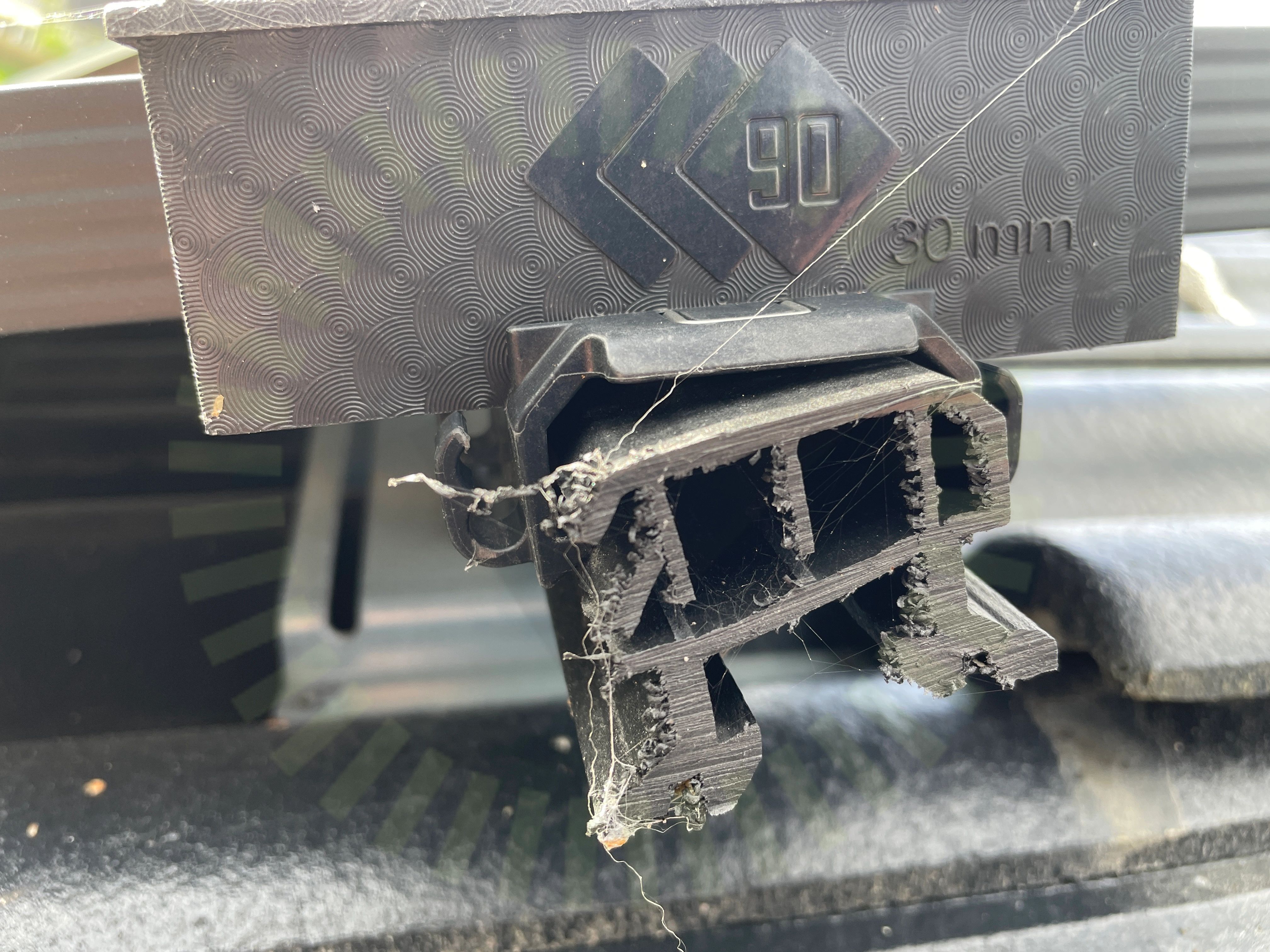

Klämmans placering i skena

2.4 Klämmans placering i skena

Inte godkänd

Klämman sitter felplacerad och håller ej om skenan.

MI – Montageinstruktion CC90- UNUM på takpannor av betong, Document No 2103010, Sida 9
Kabeluppfästning

2.5 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd generellt under hela panelfältet. Kablar hänger ner på takpannor samt längre sträckor.

SS 436 40 00 (712.522.101)
Skenans utstick för klämma

2.6 Skenans utstick för klämma

Inte godkänd

Skenan sticker inte ut tillräckligt för ändklämman på flertalet ställen.

MI – Montageinstruktion CC90- UNUM på takpannor av betong, Document No 2103010, Sida 8
Skenornas infästning skruvade

2.7 Skenornas infästning skruvade

Inte godkänd

Skenan är inte fäst i infästningsmaterialet korrekt. Skruven är felplacerad generellt.

MI – Montageinstruktion CC90- UNUM på takpannor av betong, Document No 2103010, Sida 5

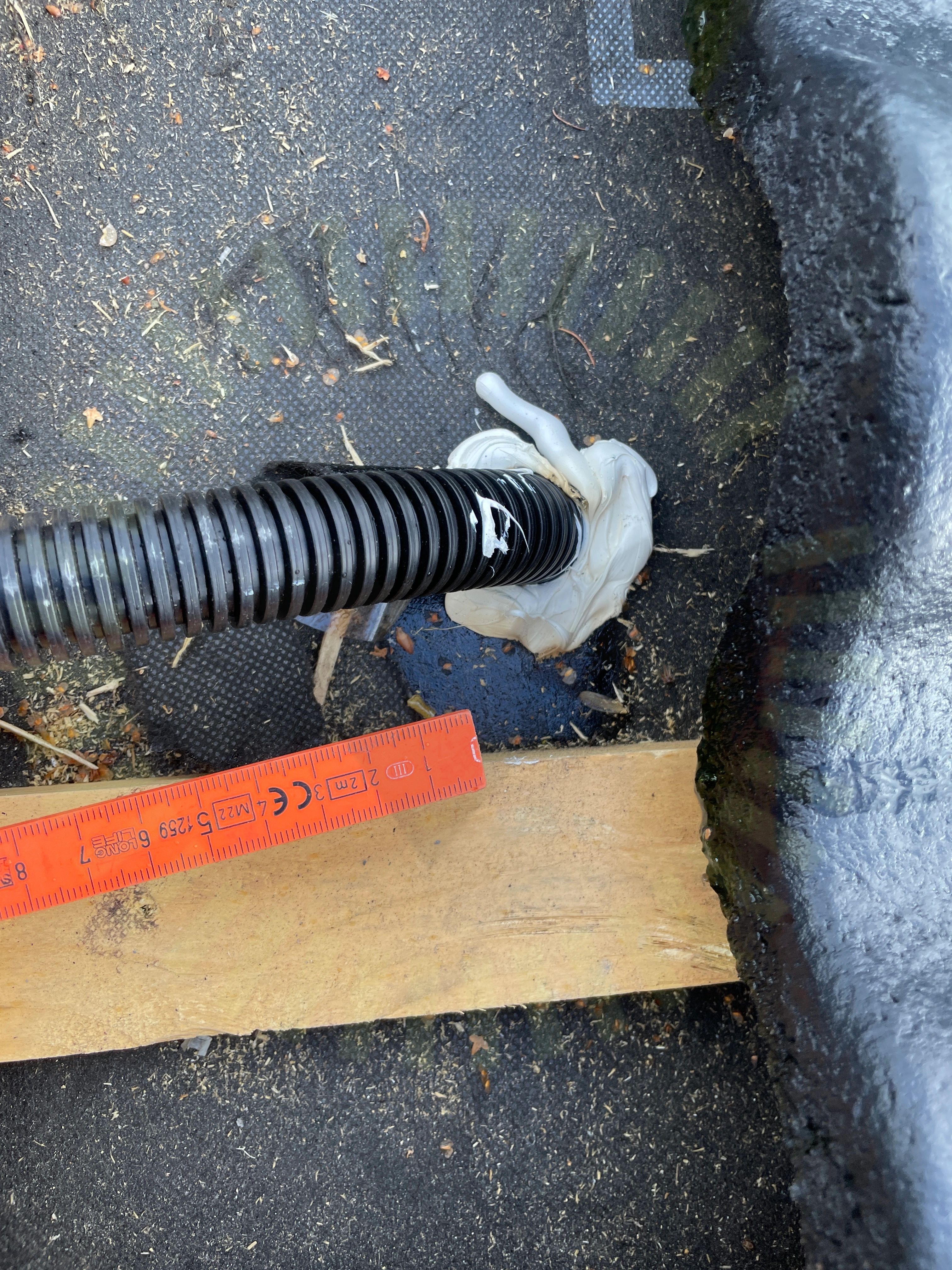

Takgenomföring

2.8 Takgenomföring

Inte godkänd

Takgenomföring är inte fackmässigt utförd.

Godkända kontrollpunkter

14/22
Föremål mellan skena och panelramLäktinfästningMittklämmor skruvSkada på klämmorSkadorSkenornas infästningSkenornas överhängSkenskarvarSäkerhetsavståndTakkrokarnas CCTakkrokarnas CC skenstartTakkrokstyperVäderbeständigt materialÄndklämmor

Tak 1, Risen: RSM40-8

Anmärkningar

2/17

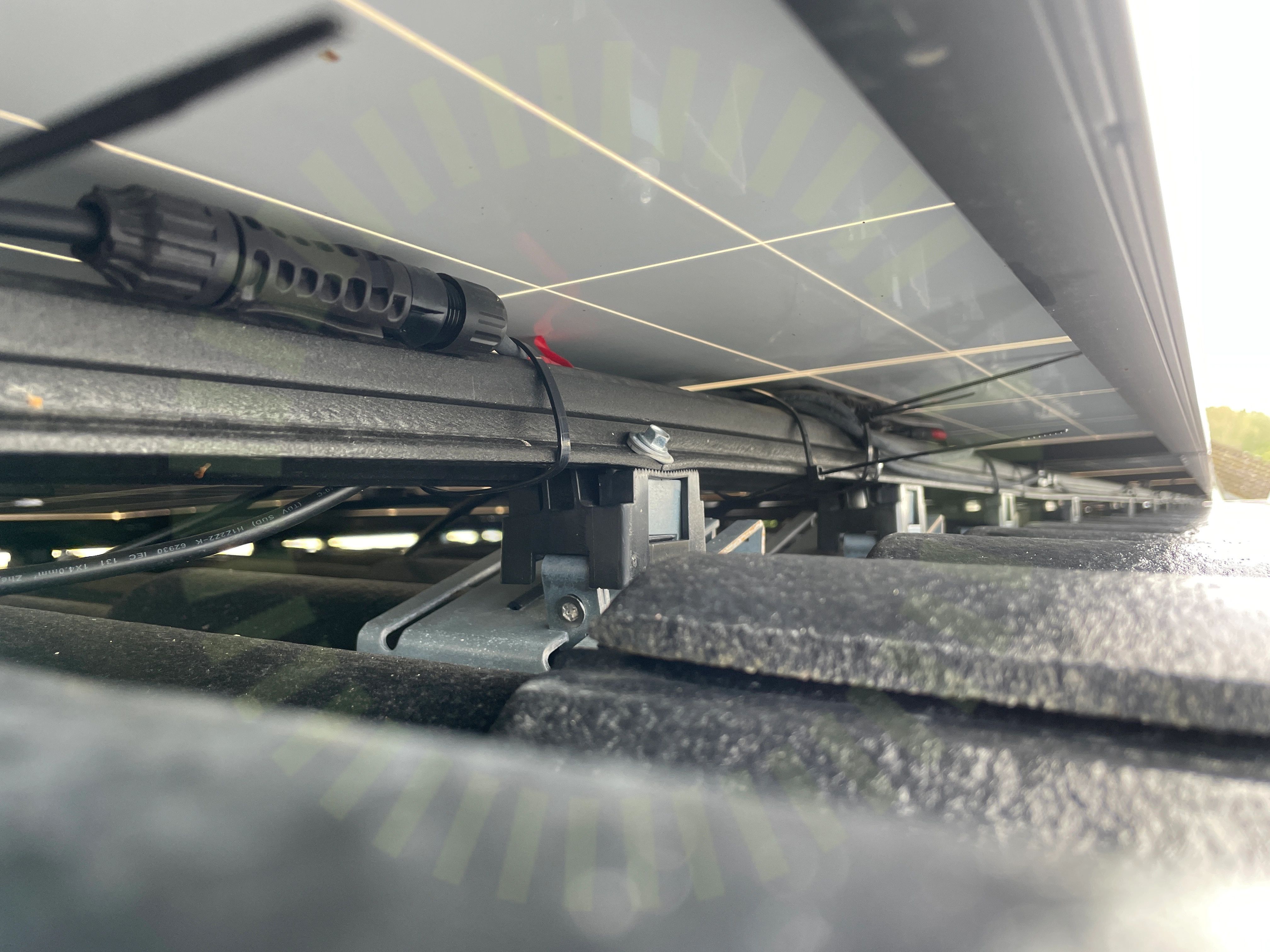

Föremål mot bakstycke

3.1 Föremål mot bakstycke

Inte godkänd

Kontakter trycker mot panelens undersida på flertalet ställen under panelfältet.

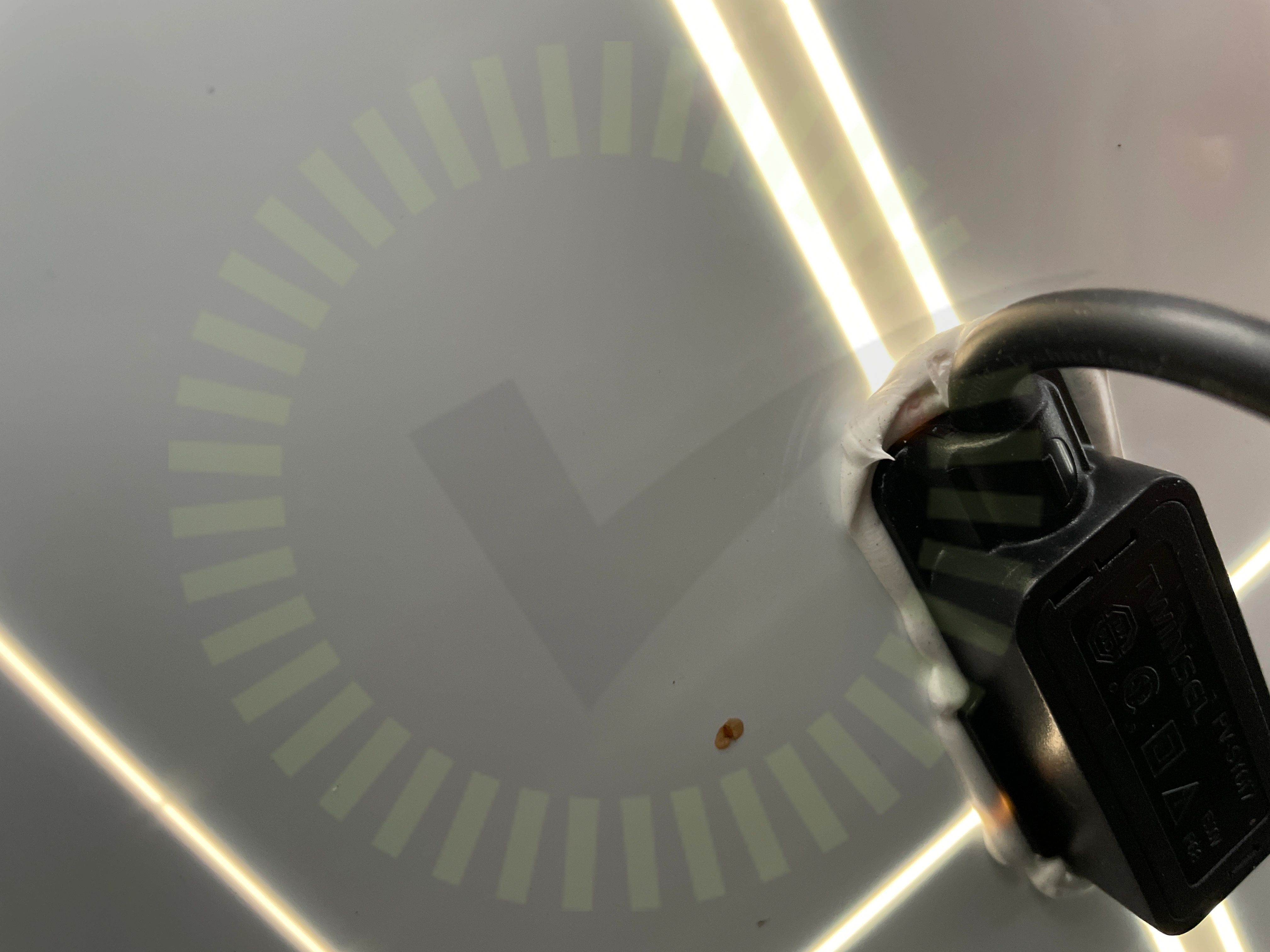

Panelkablagets böjradie

3.2 Panelkablagets böjradie

Inte godkänd

Panelernas kablar har generellt en för skarp böjradie i hela anläggnignen.

SS 436 40 00 (522.8.3), Sida 248

Godkända kontrollpunkter

15/17
Avstånd till havAvstånd till ytaDräneringshålFörbindelse av kontakterKlämmornas placeringKlämmornas storlekKlämmornas överlappningKontaktdonPanelramar separeradePunktbelastningSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggning

Undercentral

Godkända kontrollpunkter

6/6
BöjradieFemledarsystemFörskruvningarInfästningPlaceringSkydd mot beröring

Varselmärkning

Godkända kontrollpunkter

5/5
Informering av solcellerMissvisande varselmärkningTillförlitligt fästVarning för backspänningVarning för likspänning

Växelriktare

Godkända kontrollpunkter

35/35
AC anslutning växelriktareAC BöjradieAC Kablage förläggningAnslutning av ledareAvstånd närliggande objektAvstånd till havBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Kontakter anslutningDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareGenomföringarHuvudsäkringIdentifieringInfästningJordning av chassiKabeldimensioneringLikspänningskomponenterMekanisk påverkanPlaceringSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgänglighetVentilationVäderbeständigt materialVäxelriktarens IP klassning
