Besiktningsrapport

8.7

Installation genom

GuldSolByggen

Datum

30 mars 2023

Ort

Älvsjö, Stockholms län

Klämmornas placering

Infästning Takstol

Kabeluppfästning

+ 4

90% godkända

10% ej godkända

Om installationen

Paneler

PhonoSolar: PS-(395-415)M6H-18/VH

Montagesystem

Van der Valk: ValkPitched - Clamp

Växelriktare

Huawei: SUN2000-(3-10KTL)-M1

Batteri

Huawei: LUNA2000-5-15-S0

Tillbehör

Säkerhetsbrytare AC

Tillbehör

Elmaterial: Kapsling

Tillbehör

Smartmätare: CHINT DTSU666

Tillbehör

Backup Box

Installerad av GuldSolByggen som har ett medelhögt snittbetyg på 8.1 bland alla leverantörer som vi har besiktat hos

Kontrollpunkter

Allmänt (3)Back-Up Box (9)Batteri (14)Kapsling (9)Säkerhetsbrytare AC (6)Tak 1, PhonoSolar: PS-(395-415)M6H-18/VH (16)Tak 1, Van der Valk: ValkPitched - Clamp (18)Varselmärkning (4)Växelriktare (31)

Allmänt

Anmärkningar

1/3

1.1 Strängschema

Inte godkänd

Strängschema saknas för projektet.

ELSÄK-FS 2022:1 (3 kap. § 6)

Godkända kontrollpunkter

2/3

Avtal

Mätprotokoll DC

Back-Up Box

Anmärkningar

2/9

2.1 Avstånd

Inte godkänd

Växelriktare och backup box är placerade för nära varandra.

Backup Box-(B0, B1) Quick Guide, Issue: 03 Date: 2021-04-08, Sida 3

2.2 Eget jordtag

Inte godkänd

Eget jordtag saknas för ö-drift funktionen.

Godkända kontrollpunkter

7/9

Anslutning AC Output

Anslutning Off-Grid laster

Anslutning Växelriktare

Extern jordning

Infästning

Signalkabel

Vinkel

Batteri

Anmärkningar

1/14

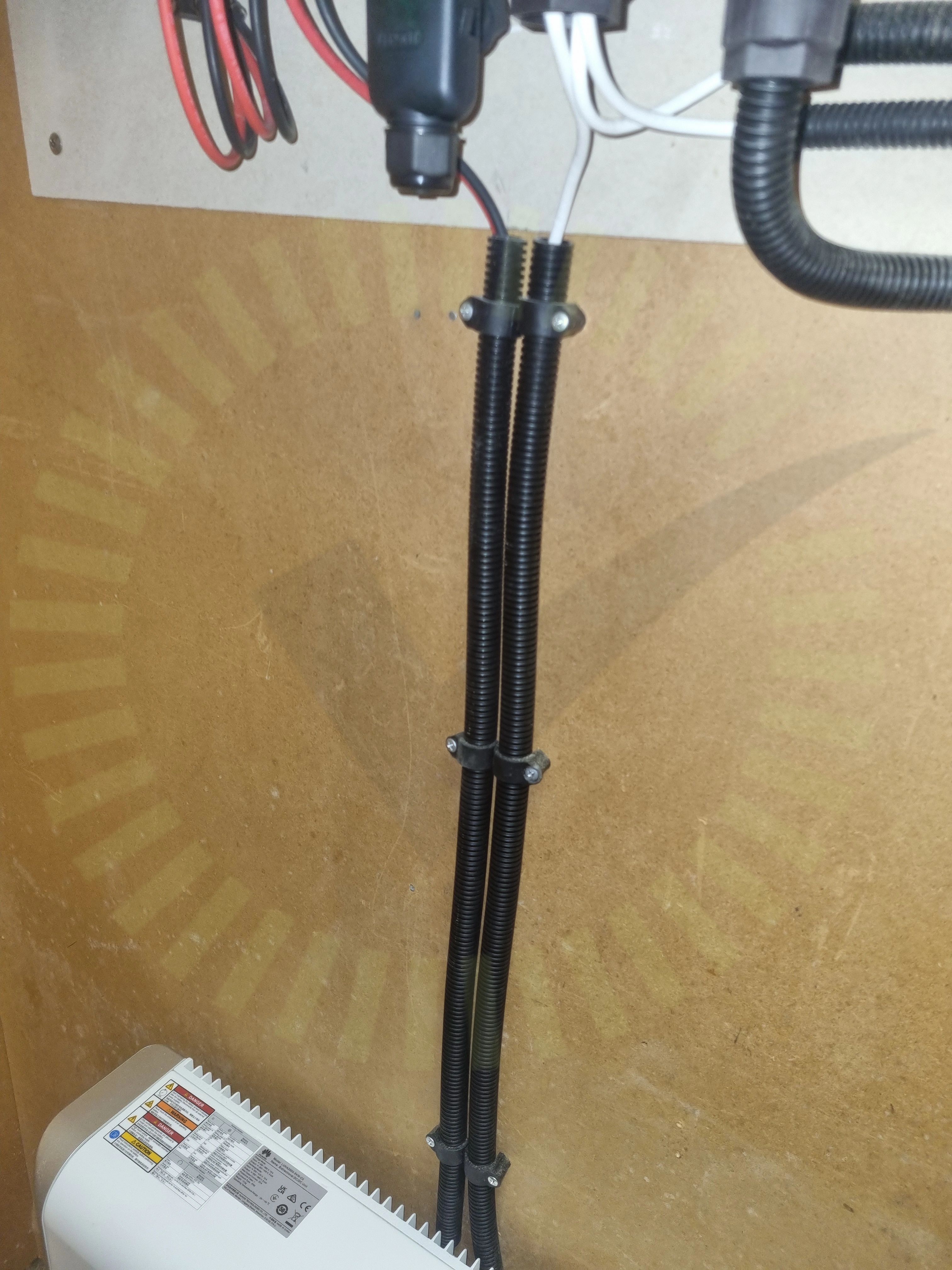

3.1 Batteri PE

Inte godkänd

Batteri saknar jord.

Godkända kontrollpunkter

13/14

Avstånd

Avstånd till växelriktare

Fastsäkring av produkt

Infästning

Internet

Kabel

Kontakter

Rakt stående

Skador

Smart Power Sensor

Temperatur

Utrymme

Väderskydd

Kapsling

Godkända kontrollpunkter

9/9

Brytare

Böjradie

Förskruvningar

Infästning

Installation

IP-Klassning

Placering

Termisk påverkan

Yttre påverkan

Säkerhetsbrytare AC

Godkända kontrollpunkter

6/6

Böjradie

Egenskaper

Förskruvningar

Infästning

Placering

Rakt monterad

Tak 1, PhonoSolar: PS-(395-415)M6H-18/VH

Anmärkningar

1/16

6.1 Klämmornas placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon.

Phono Solar Photovoltaic Module Installation manual (IEC) Ver EN-IM-IHC-20221111 Sida 8-9

Godkända kontrollpunkter

12/16

Avstånd till havet

Dräneringshål

Förbindelse av kontakter

Föremål mot bakstycke

Klämmornas överlappning

Kontakter

Kopplingslåda

Panelkablagets böjradie

Panelramar separerade

Skugga

Spänningar i ram

Stress på kontakter

Ej tillgängligt vid besiktning

3/16

Punktbelastning

Skador

Strängförläggning

Tak 1, Van der Valk: ValkPitched - Clamp

Anmärkningar

3/18

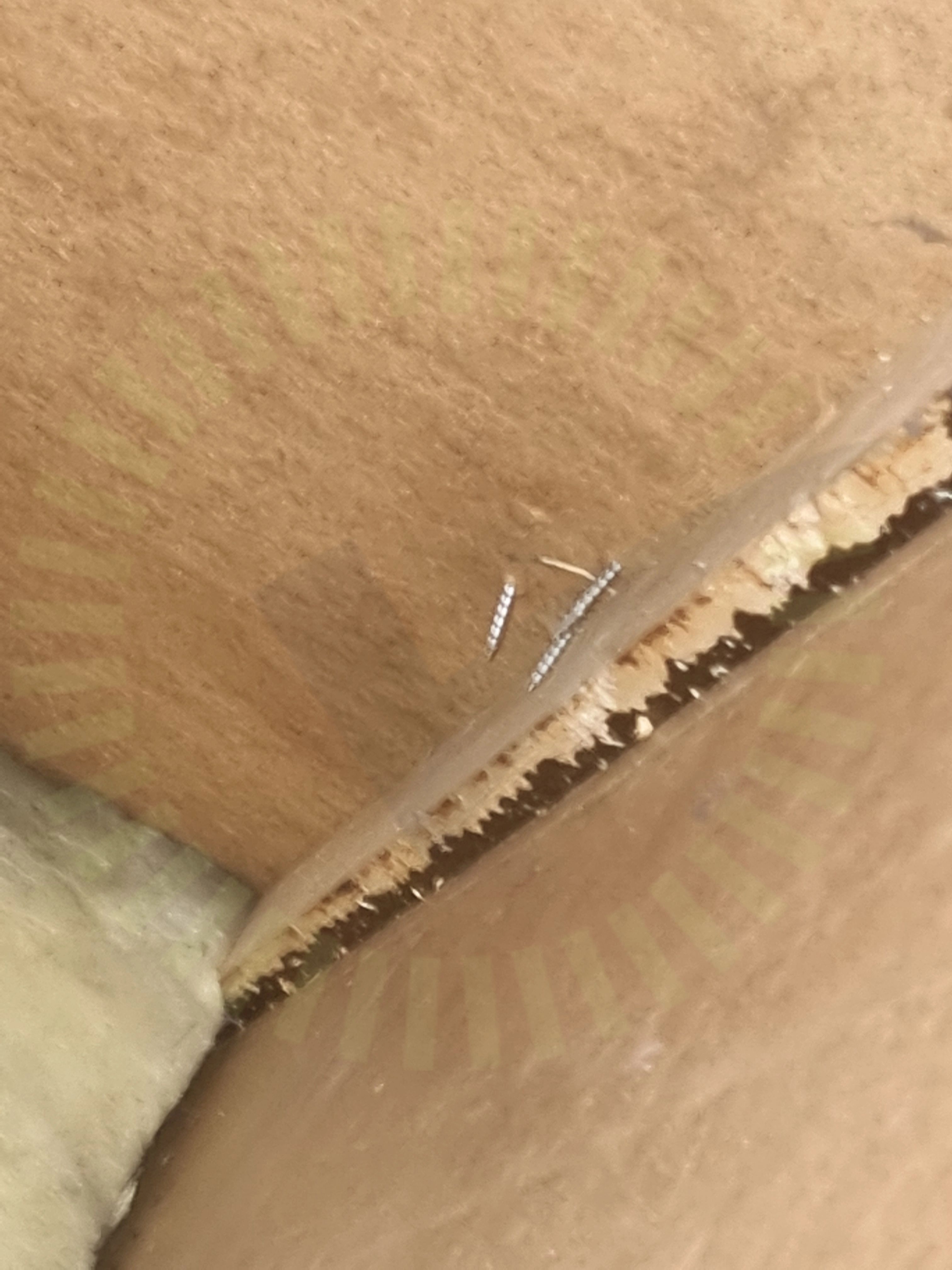

7.1 Infästning Takstol

Inte godkänd

Infästningar följer inte tillverkarens anvisningar.

Tillverkarens anvisningar

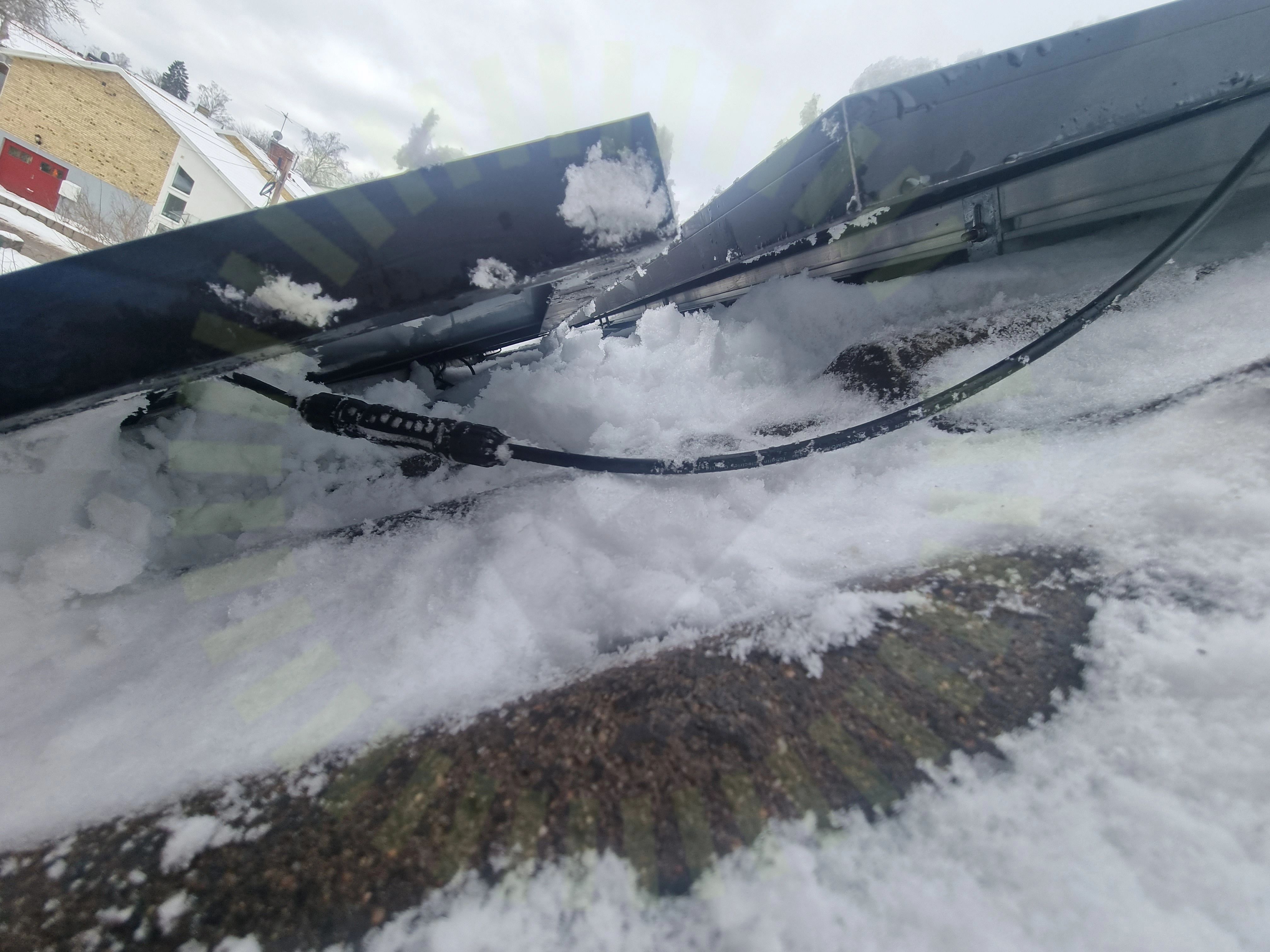

7.2 Kabeluppfästning

Inte godkänd

Kablar är monterade så att det finns risk att kablaget skadas över tid.

SS 436 40 00 (712.521.101 och 522.8.4)

7.3 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkningen stämmer inte med verkligheten. Lastberäkning visar 27 paneler men det sitter bara 24 paneler på taket.

Tillverkarens montageanvisningar

Godkända kontrollpunkter

14/18

Avstånd panna

DC kabel förläggning

Främmande material

Infästningarnas CC mått

Mittklämmor

Panelramens tjocklek

Placering

Shims

Skador

Skenornas infästning

Skenornas skarv

Skenornas överhäng

Slutfäste

Väderbeständigt material

Ej tillgängligt vid besiktning

1/18

Takgenomföring

Varselmärkning

Anmärkningar

1/4

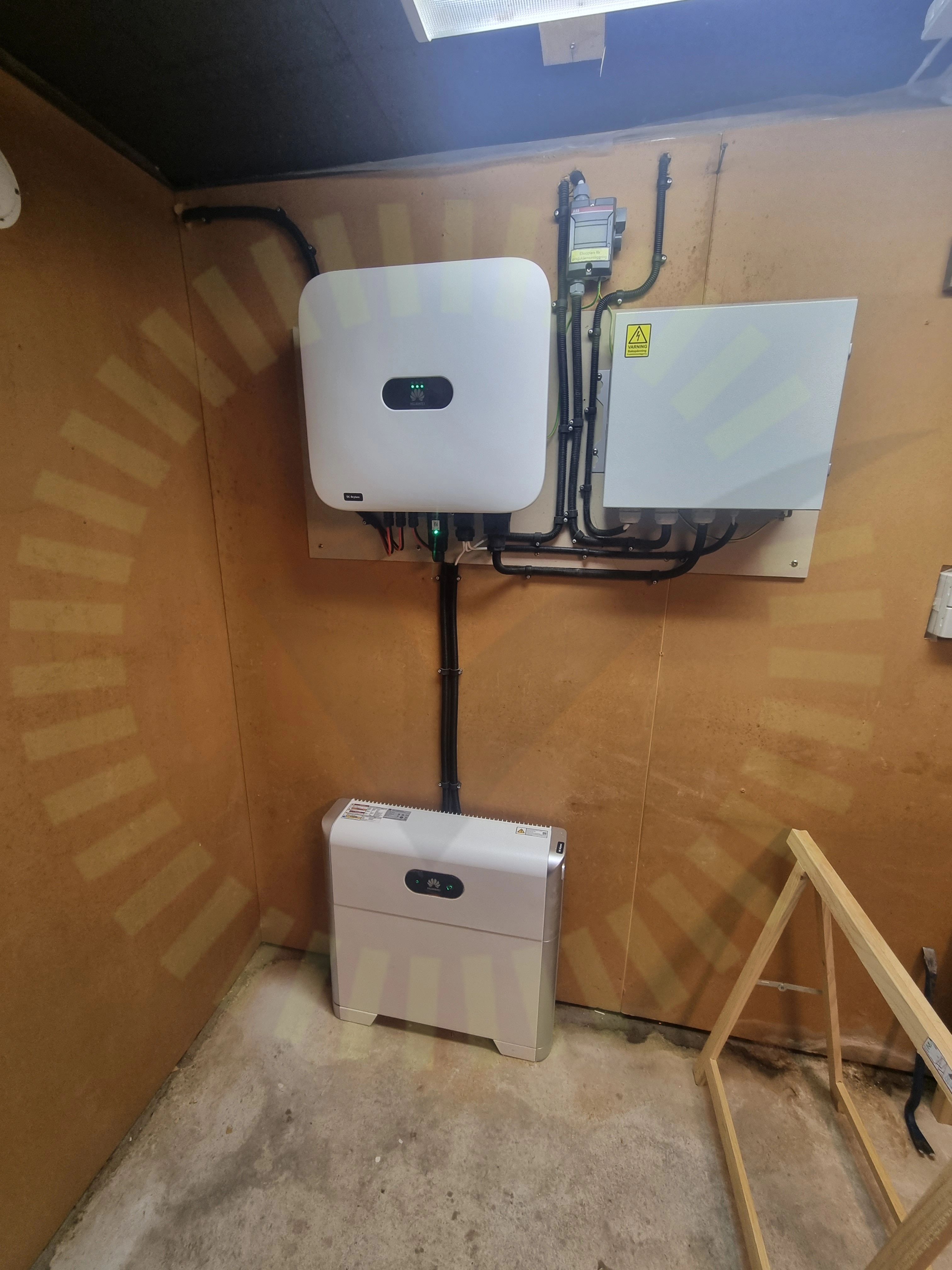

8.1 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.

SS 436 40 00 (712.514.102) / (134.1.7) - ELSÄK-FS 2022:1 - 3 kap. § 6

Godkända kontrollpunkter

3/4

Informering av solceller

Tillförlitligt fäst

Varning för backspänning

Växelriktare

Anmärkningar

3/31

9.1 AC Genomföringar

Inte godkänd

Genomföringar inte tätade.

SS 436 40 00 (527.2.1)

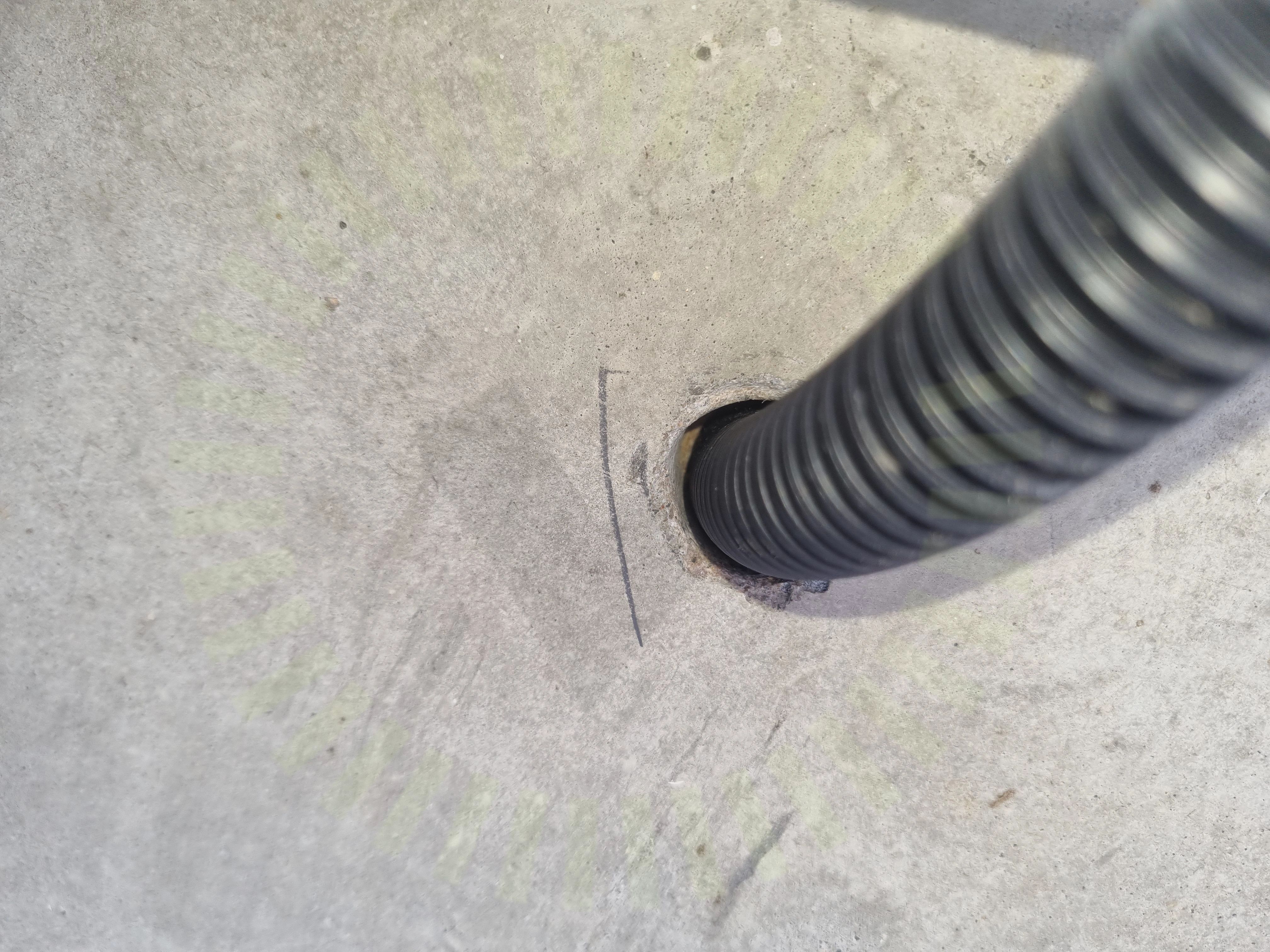

9.2 DC Genomföringar

Inte godkänd

Genomföringar är inte täta.

SS 436 40 00 (527.2.1)

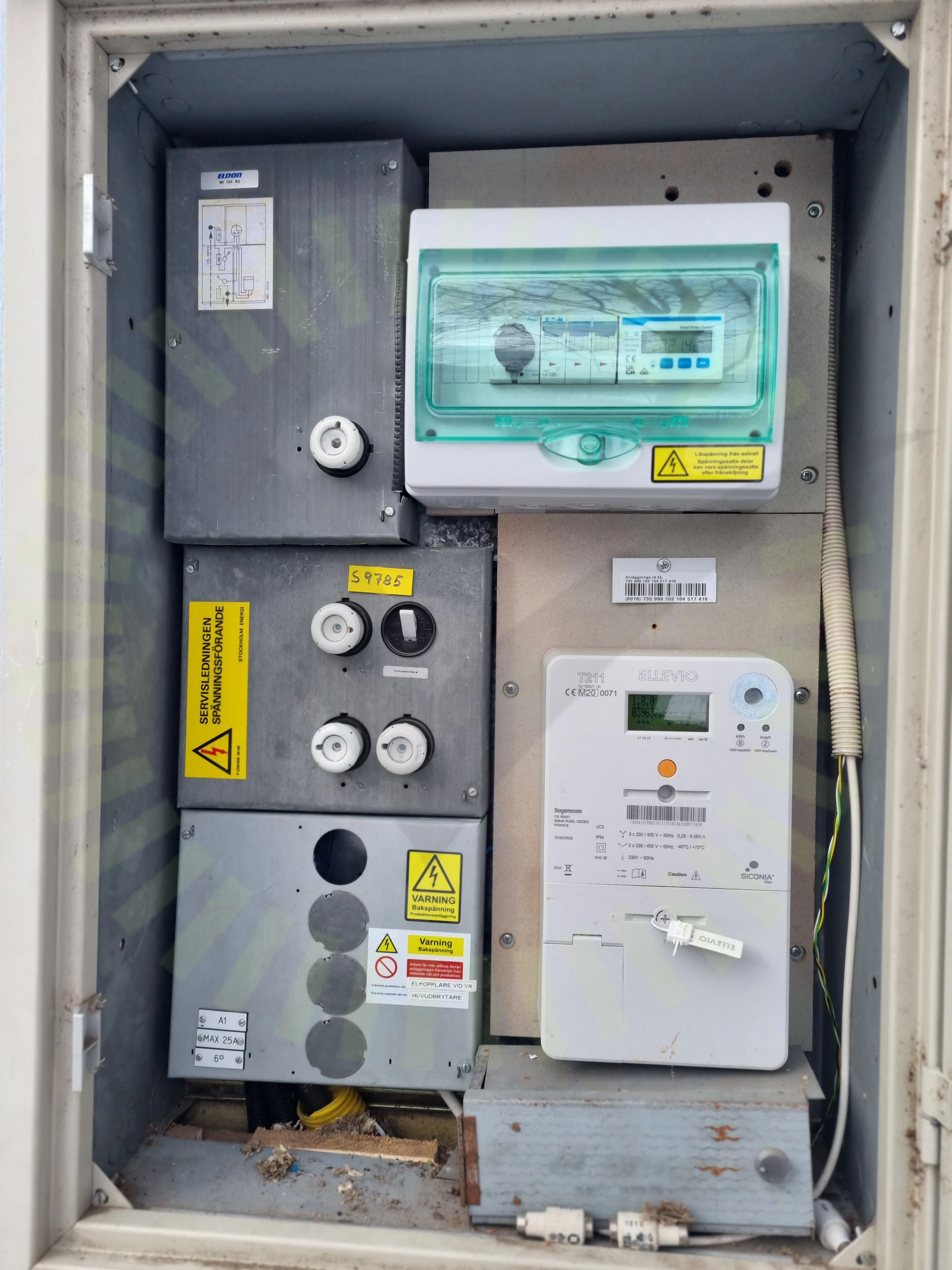

9.3 Märkning

Inte godkänd

Märkning saknas på elmaterial i fasadskåp.

ELSÄK-FS 2022:1 (3 kap. 6 §)

Godkända kontrollpunkter

28/31

AC anslutning växelriktare

AC Böjradie

AC Kablage dimensionering

AC Kablage förläggning

AC kablage skada

AC kablage skarp kant

Avstånd närliggande objekt

Avstånd till hav

Bakomliggande material

DC Kablage egenskaper

DC Kablage förläggning

DC Kablage skada

DC Kablage skydd

DC Kontakter anslutning

DC Kontakter stress

DC Max Spänning

DC Max Ström

DC Min Spänning

Fastsäkring av produkt

Huvudsäkring

Infästning

Jordning av chassi

Kontakter

Ledare Fastspända

Placering

Smartmätare

Säkringsdimension

Ventilation
