Besiktningsrapport
9.9
Installation genom
Solkraft i Viby
Datum
12 oktober 2023
Ort
Hallsberg, Örebro län
Varning för likspänning
Kabeldragning mellan takytor
Kabeluppfästning
97% godkända
3% ej godkända
Om installationen
Paneler
Luxor: EcoLine M108
Montagesystem
Nordmount: Plåttak
Växelriktare
Fronius: Symo 10-20 kW
Tillbehör
Undercentral
Tillbehör
Smartmätare: Fronius
Installerad av Solkraft i Viby som har ett högt snittbetyg på 9.8 bland alla leverantörer som vi har besiktat hos
Kontrollpunkter
Allmänt
Godkända kontrollpunkter
3/3
Avtal
Mätprotokoll DC
Strängschema
Plåttak, Luxor: EcoLine M108
Godkända kontrollpunkter
15/16
Böjradie kablage
Dragavlastade
Dräneringshål
Fästens placering
Förbindelse av kontakter
Föremål mot bakstycke
Klämmornas överlappning
Kontaktdon
Mellanrum
Punktbelastning
Skada
Skador på panel
Skugga
Spänningar i ram
Stress på kontakter
Ej tillgängligt vid besiktning
1/16
Strängförläggning
Plåttak, Nordmount: Plåttak
Anmärkningar
2/19

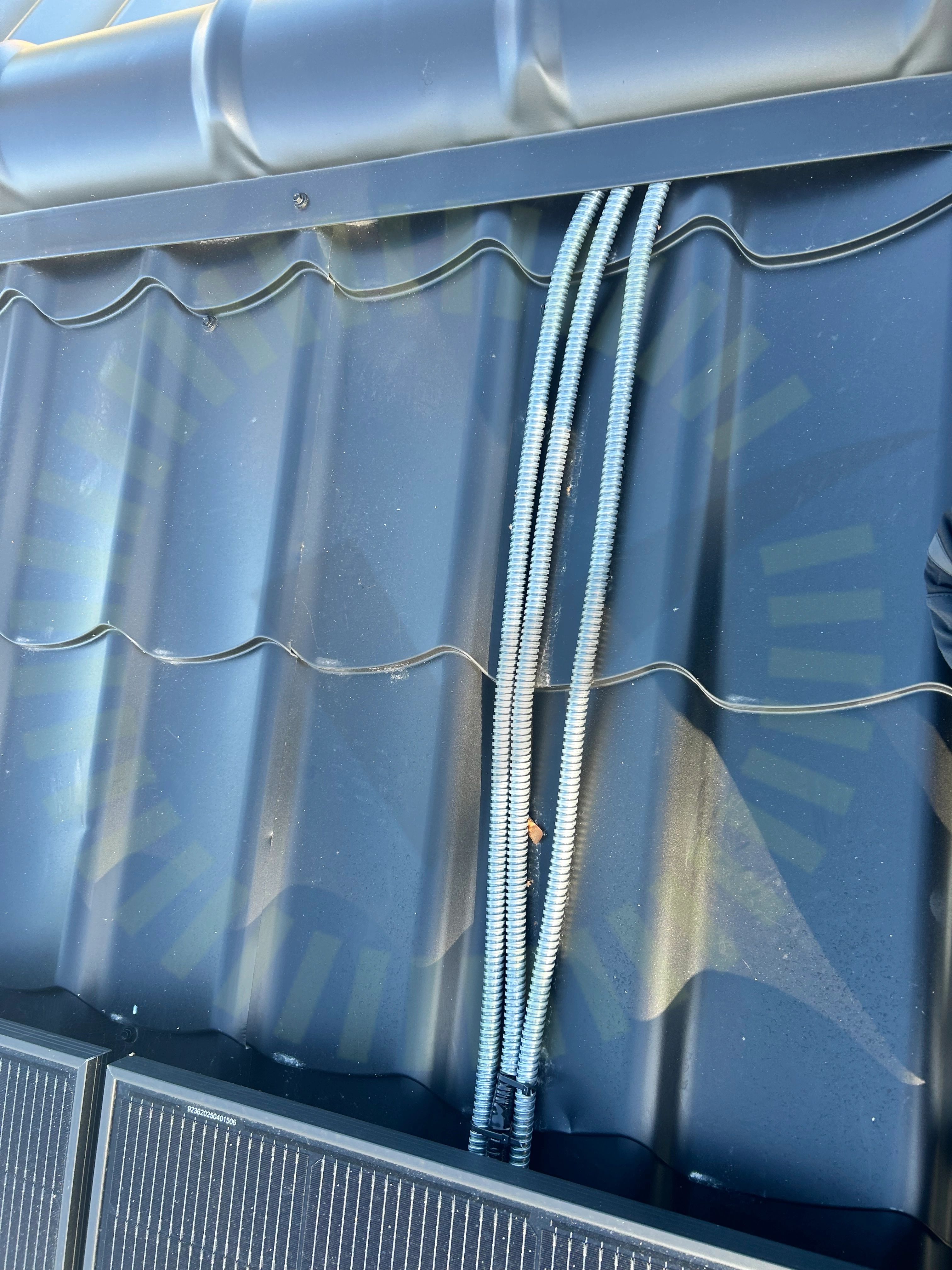

3.1 Kabeldragning mellan takytor
Inte godkänd
Kabeldragning mellan takytor är inte lämpligt fastsäkrad.
SS 436 40 00 (712.522.101)

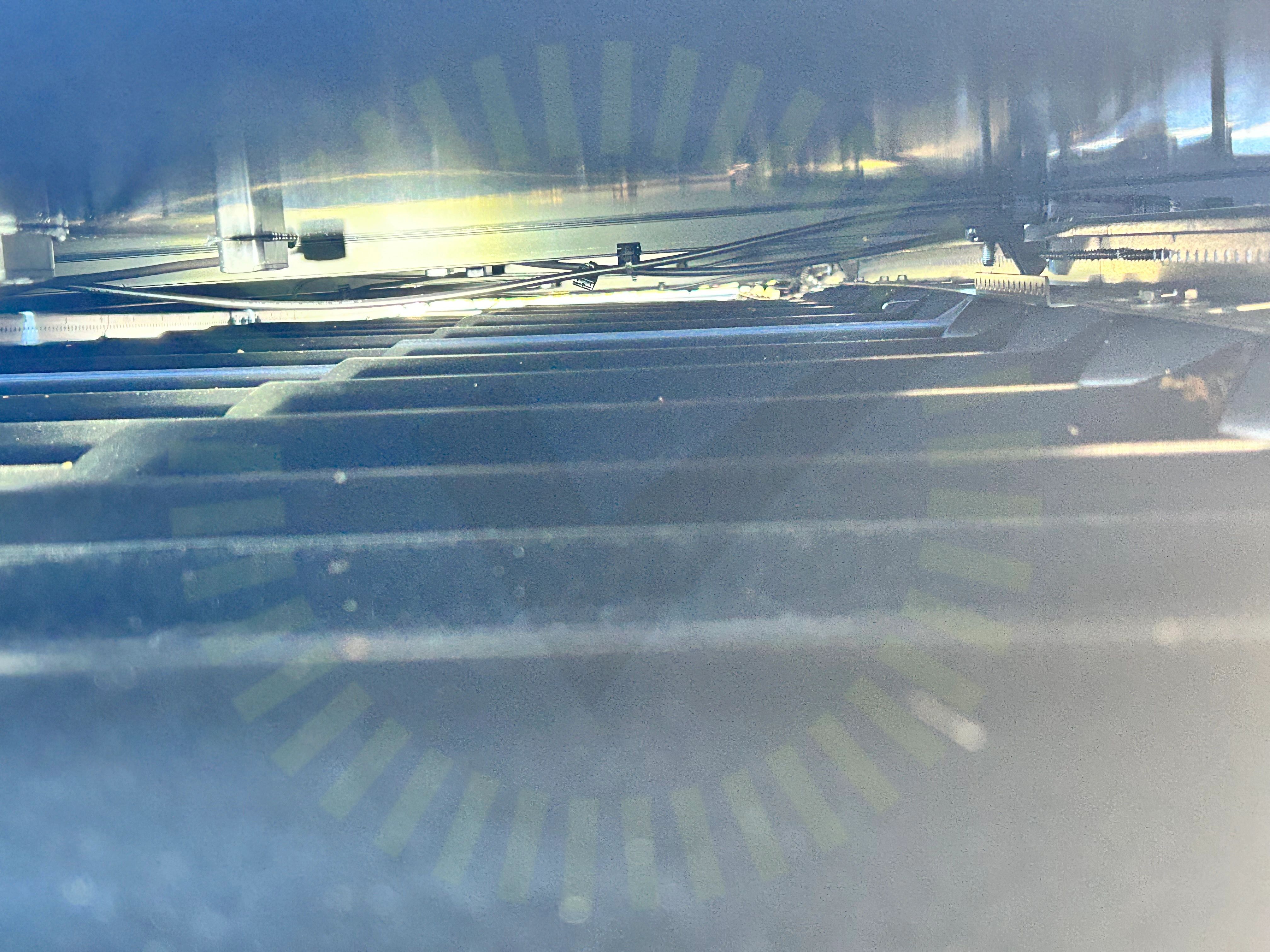

3.2 Kabeluppfästning
Inte godkänd
Kabeluppfästning är bristfälligt utförd. Kablar hänger långa sträckor utan uppfästning.
SS 436 40 00 (712.522.101)
Godkända kontrollpunkter
17/19
CC mått Infästning
DC kabel förläggning
Främmande material
Föremål mellan skena och panelram
Klämmans placering i skena
Klämmornas överlappning
Krav på tak
Mittklämmor
Skador
Skenans utstick för klämma
Skenornas infästning
Skenornas överhäng
Snö- och Vindlastberäkning
Säkerhetsavstånd
Takgenomföring
Väderbeständigt material
Ändklämmor
Undercentral
Godkända kontrollpunkter
7/7
Böjradie
Femledarsystem
Förskruvningar
Infästning
IP-Klassning
Placering
Skydd mot beröring
Varselmärkning
Anmärkningar
1/5
5.1 Varning för likspänning
Inte godkänd
Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas vid växelriktaren.
SS 436 40 00 (712.514.102)
Godkända kontrollpunkter
4/5
Informering av solceller
Missvisande varselmärkning
Tillförlitligt fäst
Varning för backspänning
Växelriktare
Godkända kontrollpunkter
32/32
AC Anslutning Växelriktare
AC Böjradie
AC Kablage förläggning
Anslutning av ledare
Avstånd
DC anslutning
DC kablage
DC Kablage egenskaper
DC Kablage förläggning
DC Kablage skydd
Direkt solljus
Dubbel matning
Enkelisolerade ledare
Genomföringar
Huvudsäkring
Identifiering
Infästning
Kabeldimensionering
Likspänningskomponenter
Mekanisk påverkan
Skadat kablage
Skarp kant
Smartmätare
Stress på kontakter
Strängdesign
Säkringsdimension
Tillgänglighet
Utrymme
Ventilation
Vinkel
Väderbeständigt material
Växelriktarens IP klassning
