Besiktningsrapport
9.6
Installation genom
Nova Solar
Datum
13 februari 2024
Ort
Torslanda, Västra Götalands län
Infästning
Kabeluppfästning
Panelkablagets böjradie
97% godkända
3% ej godkända
Om installationen
Paneler
Longi: LR5-54HTB
Montagesystem
Nordmount Panntak: Bärläkt
Växelriktare
Huawei: SUN2000-(3-10KTL)-M1
Tillbehör
Säkerhetsbrytare AC
Tillbehör
Undercentral
Installerad av Nova Solar som har ett högt snittbetyg på 9.6 bland alla leverantörer som vi har besiktat hos
Kontrollpunkter
Allmänt
Godkända kontrollpunkter
3/3
Avtal
Mätprotokoll DC
Strängschema
Säkerhetsbrytare AC
Godkända kontrollpunkter
7/7
Anslutningar i brytare
Egenskaper
Identifiering
Infästning
Kabelinföringar
Placering Säkerhetsbrytare
Skada vid brytare
Tak 1, Longi: LR5-54HTB
Anmärkningar
1/17

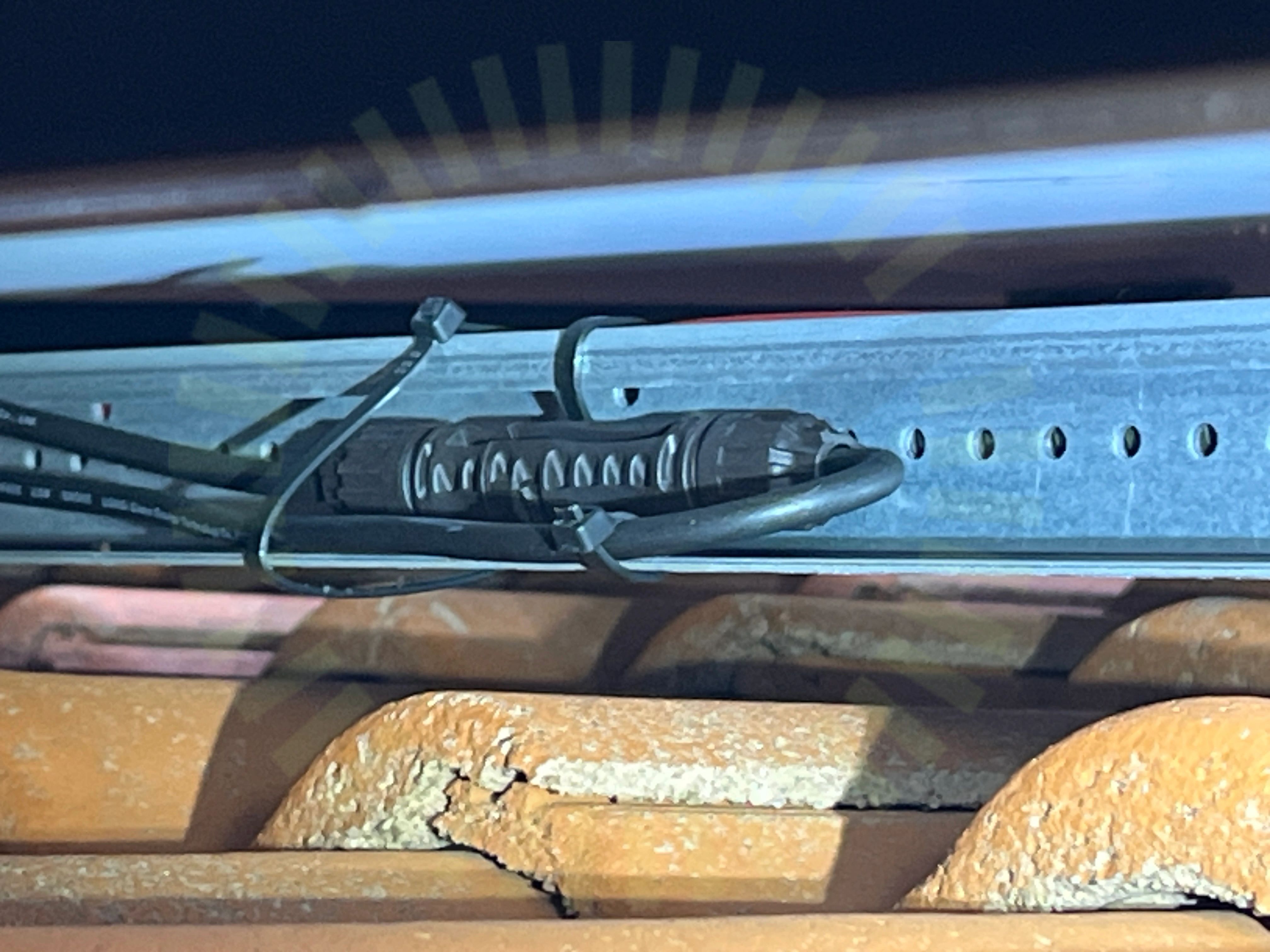

3.1 Panelkablagets böjradie
Inte godkänd
Panelernas kablar har en för skarp böjradie.
Installation Manual for LONGi Solar PV Modules, V15, Sida 25
Godkända kontrollpunkter
15/17
Avstånd till tak
Dräneringshål
Förbindelse av kontakter
Föremål mot bakstycke
Förläggning DC kontakter
Klämmornas placering
Kontaktdon
Kopplingslåda böjradie
Mellanrum
Punktbelastning
Skador på panel
Skugga
Spänningar i ram
Stress på kontakter
Överlappning
Ej tillgängligt vid besiktning
1/17
Strängförläggning
Tak 1, Nordmount Panntak: Bärläkt
Anmärkningar
1/23
4.1 Kabeluppfästning
Inte godkänd
Kabeluppfästning är bristfälligt utförd.
SS 436 40 00 (712.522.101)
Godkända kontrollpunkter
22/23
Bärläktens dimension
DC kabel förläggning
Främmande material
Föremål mellan skena och panelram
Kabeldragning mellan takytor
Klämmans placering i skena
Klämmornas överlappning
Läktinfästning
Mittklämmor
Skador
Skenans utstick för klämma
Skenornas infästning
Skenornas överhäng
Skenskarvar
Snö- och Vindlastberäkning
Säkerhetsavstånd
Takgenomföring
Takkrokarnas CC
Termisk brytpunkt skenor
Underliggande takpanna
Väderbeständigt material
Ändklämmor
Undercentral
Godkända kontrollpunkter
6/6
Femledarsystem
Infästning
IP-Klassning
Kabelinföringar
Placering
Skydd mot beröring
Varselmärkning
Godkända kontrollpunkter
4/4
Informering av solceller
Missvisande varselmärkning
Varning för backspänning
Varning för likspänning
Växelriktare
Anmärkningar
1/36
7.1 Infästning
Inte godkänd
Växelriktaren sitter inte tillförlitligt fast.
SUN2000-(3KTL-10KTL)-M1 User Manual ,Version 10, Datum 2023-02-07, Sida 34
Godkända kontrollpunkter
35/36
AC anslutning växelriktare
AC kablage förläggning
AC Kablage förläggning
Anslutning av ledare
Avstånd närliggande objekt
Avstånd till hav
Bakomliggande material
DC Kablage egenskaper
DC Kablage förläggning
DC Kablage skydd
DC Kontakter
DC Kontakter anslutning
DC Max Spänning
DC Max Ström
DC Min Spänning
Dubbel matning
Enkelisolerade ledare
Genomföringar
Huvudsäkring
Identifiering
Jordning av chassi
Kabeldimensionering
Kablagets böjradie
Likspänningskomponenter
Mekanisk påverkan
Placering
Skadat kablage
Skarp kant
Stress på kontakter
Strängdesign
Säkringsdimension
Tillgänglighet
Ventilation
Väderbeständigt material
Växelriktarens IP klassning
