1.1 Mätprotokoll DC
Inte godkändMätningar av DC strängar saknas i dokumentationen.
Besiktningsrapport
9.2
Installation genom
Takkraft
Datum
18 september 2026
Ort
Bro, Stockholms län
91% godkända9% ej godkända
Om installationen
PanelerDMEGC: DM(XXX)G12RT-G54HBB
MontagesystemNordmount: Plåttak
VäxelriktareSigenEnergy: SigenStor EC 5.0-25.0 TP
TillbehörSäkerhetsbrytare AC
Installerad av Takkraft som har ett högt snittbetyg på 9.7 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmänt
Anmärkningar
1/3Godkända kontrollpunkter
2/3AvtalSträngschema
DMEGC: DM(XXX)G12RT-G54HBB
Anmärkningar
2/172.1 Nordmounts klämmor klämzon
Inte godkändKlämmor är placerade utanför den angivna klämzonen för den valda klämman. Underlag för använd klämzon saknas. Klämda på kortsidan.

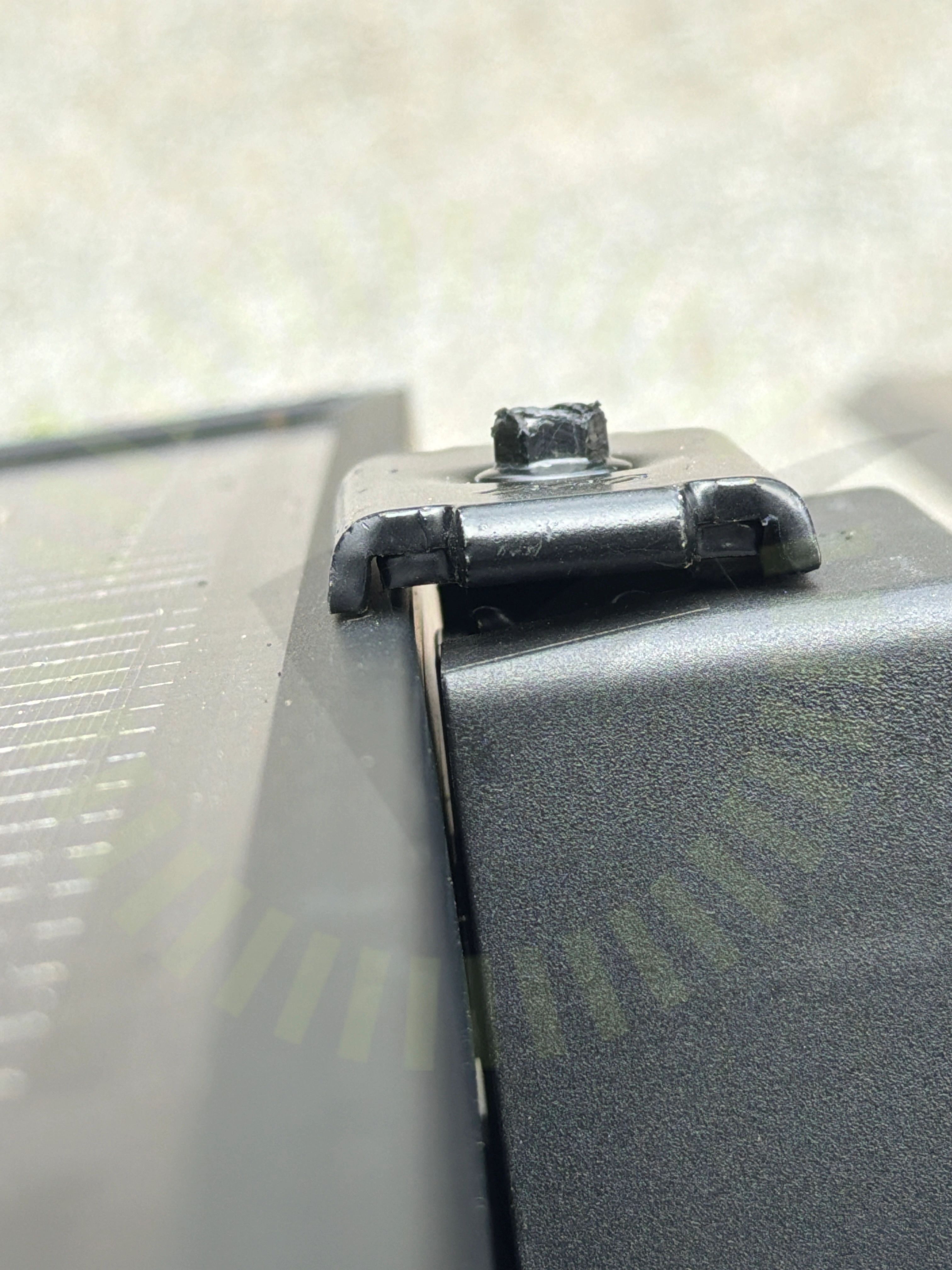

2.2 Nordmounts klämmor överlappning
Inte godkändKlämmorna överlappar inte korrekt med panelramen. Måste tryckas in hela vägen.
Godkända kontrollpunkter
14/17Avstånd till havAvstånd till ytaDräneringshålFörbindelse av kontakterFöremål mot bakstyckeKontaktdonKopplingslåda böjradieLutningPanelkablagets böjradiePanelramar separeradeSkador på panelSkuggaSpänningar i ramStress på kontakter
Ej tillgängligt vid besiktning
1/17Strängförläggning
Nordmount: Plåttak
Anmärkningar
2/14

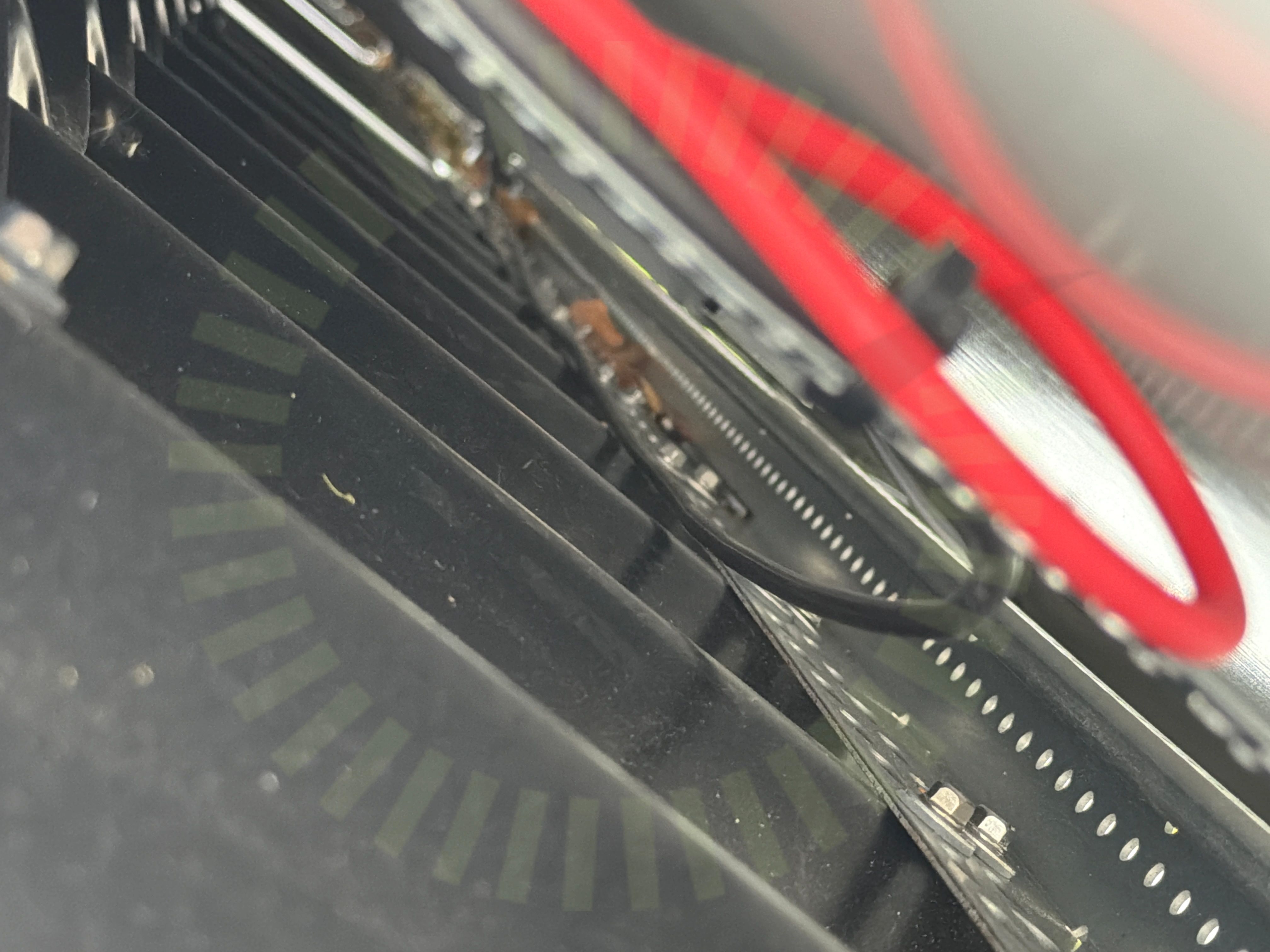

3.1 Kabeluppfästning
Inte godkändKablage ligger direkt på yttertaket.
SS 436 40 00 (712.522.101)

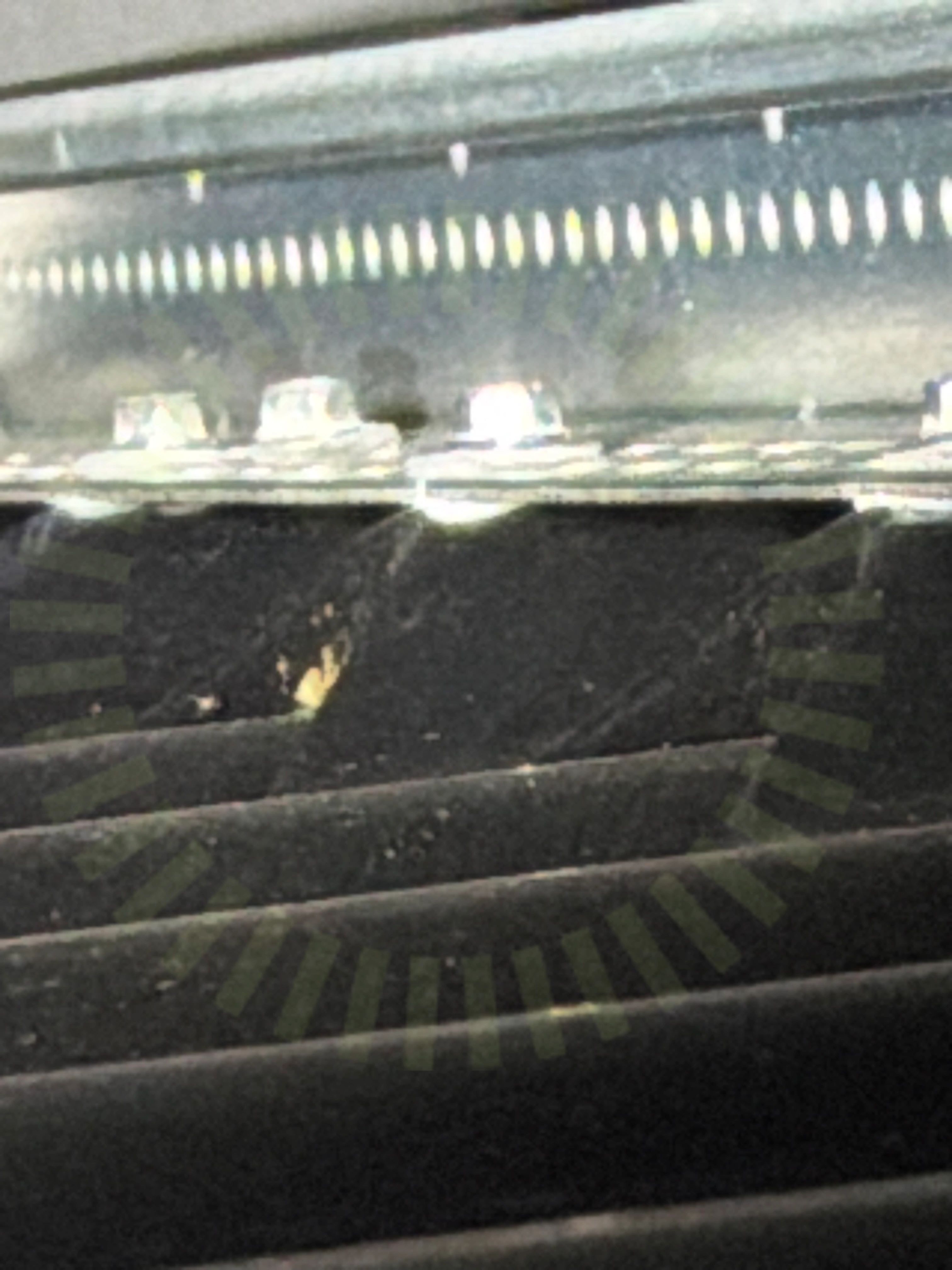

3.2 Skenornas infästning
Inte godkändInfästning sitter enbart med en skruv.
Nordmount: Monteringsanvisning Plåttak Version 1 - 230309, Sida 2
Godkända kontrollpunkter
12/14CC mått InfästningDC kabel förläggningFrämmande materialFöremål mellan skena och panelramKrav på takMittklämmorSkadorSkenans utstick för klämmaSkenornas överhängSnö- och VindlastberäkningSäkerhetsavståndVäderbeständigt material
SigeEnergy: SigenStor EC 5.0-25.0 TP
Anmärkningar
2/47

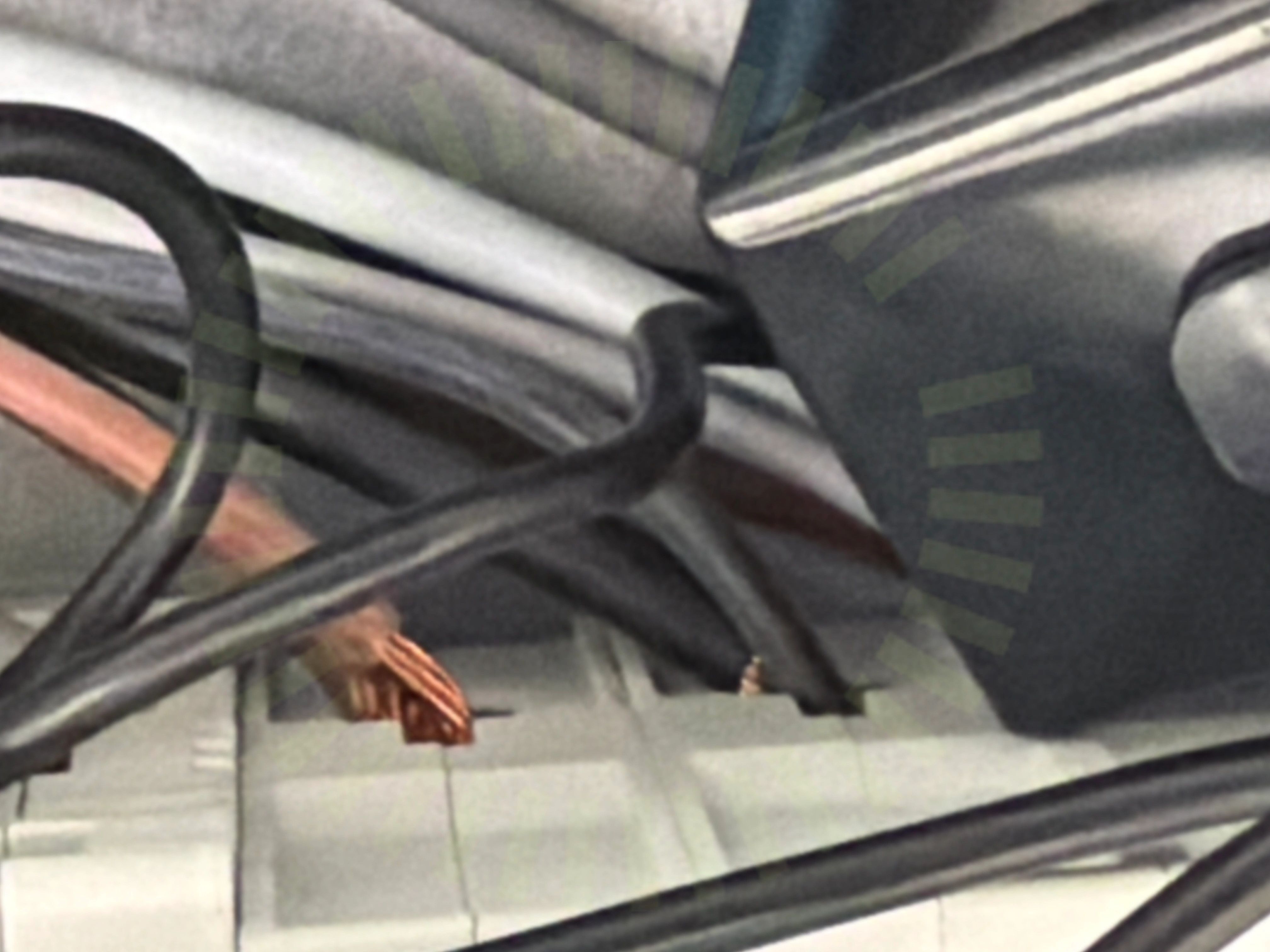

4.1 Anslutning av ledare
Inte godkändLedare är inte lämpligt anslutna i plint för garage säkring.
SS 436 40 00 (134.1.4)

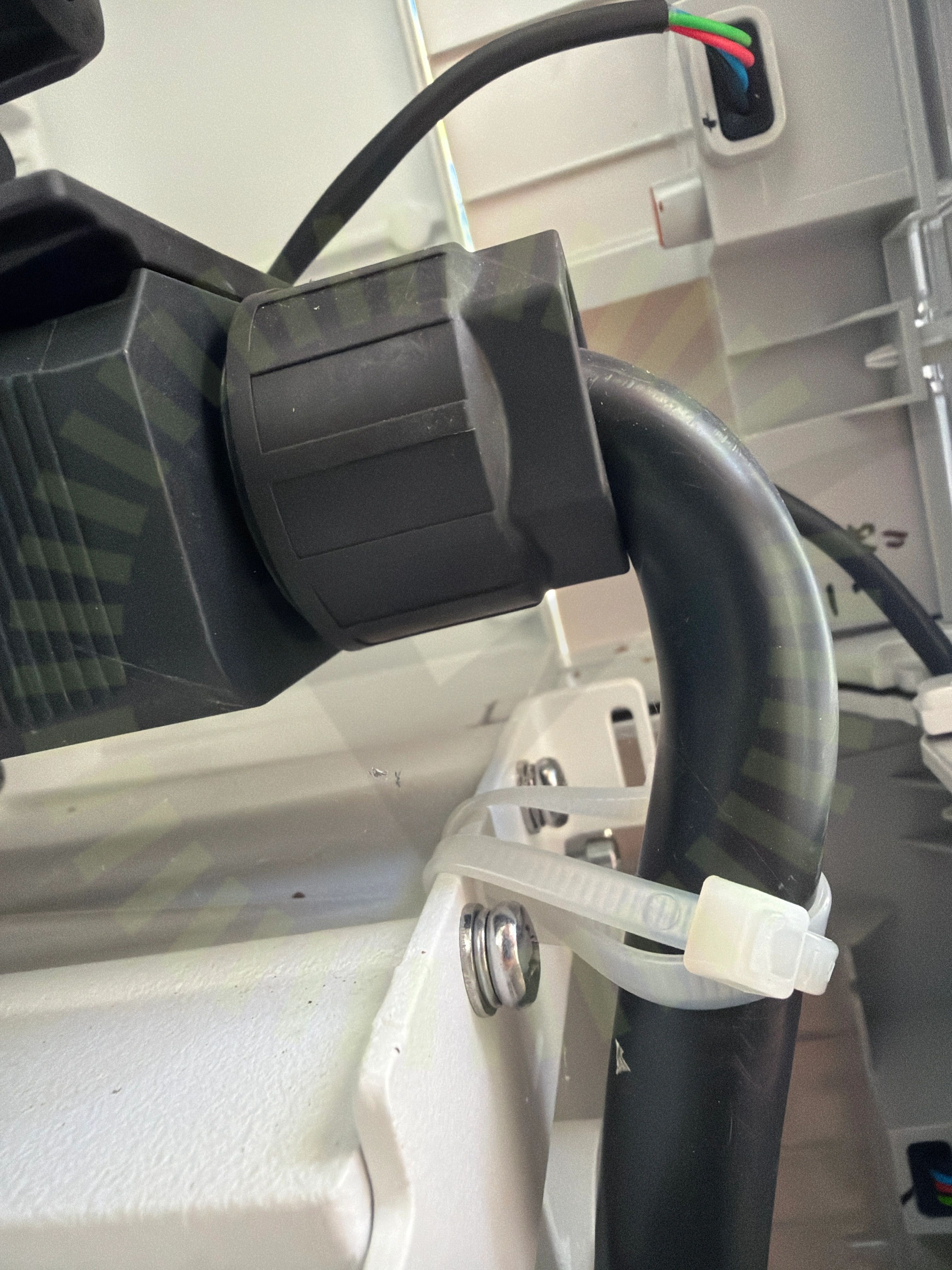

4.2 Kablagets böjradie
Inte godkändAC kablaget går för snävt ut ur förskruvningen.
SS 436 40 00 (522.8.3)
Godkända kontrollpunkter
45/47AC Kablage förläggningAnslutning av växelriktareAvstånd närliggande objektAvstånd till havetBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareFastsäkring av produktFunktionsjordFörskruvningGenomföringarHuvudsäkringIdentifieringInformering av solcellerInfästningJordning av chassiKabeldimensioneringKåporLikspänningskomponenterMax total effektMekanisk påverkanMissvisande varselmärkningPlaceringPlacering bärighetSammansättning av komponenterSkadat kablageSkadorSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgång till batterietTillgänglighetVarning för backspänningVarning för likspänningVäderbeständigt materialVäderskyddVäxelriktarens IP klassning
