5.1 Klämmornas storlek
Inte godkändMontagesystemets fästen är för små för att användas med den valda panelen.
1KOMMA5°: Module Installation manual EN 23.07, Sida 17
Besiktningsrapport
9.1
Installation genom
1KOMMA5°
Datum
27 november 2024
Ort
Uppsala, Uppsala län
96% godkända4% ej godkända
Om installationen
Paneler1Komma5° - Fullblack
MontagesystemWeland Stål: Råspont
VäxelriktareEnphase: IQ8 Series
BatteriEnphase: IQ BAttery 3T
TillbehörUndercentral
TillbehörEnphase: IQ Gateway Metered
Tillbehör1KOMMA5°: Heartbeat
Installerad av 1KOMMA5° som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmänt
Godkända kontrollpunkter
3/3AvtalMätprotokoll DCSträngschema
Batteri
Godkända kontrollpunkter
9/9AC anslutning Avstånd närliggande objektFastsäkring av produktPlacering av batteriSkadorSmartmätareTillgång till batterietUppfästning av kablageVäderskydd
Micro-växelriktare
Godkända kontrollpunkter
14/14Anslutning av panelerAnslutning IQ CableAnslutning micro-växelriktareDC KontakterFastsäkring av produktGrenkretsarIQ Sealing CapIQ TerminatorKabeldragning Kompatibilitet med micro-växelriktareKopplingsdosaKretsdesign IQ cable-sektionPlaceringSmartmätare
Smartmätare
Godkända kontrollpunkter
2/2OmgivningstemperaturSmartmätare
Tak 1, 1Komma5° - Fullblack
Anmärkningar
1/17Godkända kontrollpunkter
16/17Avstånd till havAvstånd till ytaDräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas placeringKlämmornas överlappningKontaktdonKopplingslåda böjradiePanelkablaget böjradiePanelramar separeradeSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggning
Tak 1, Weland Stål: Råspont
Anmärkningar
4/21

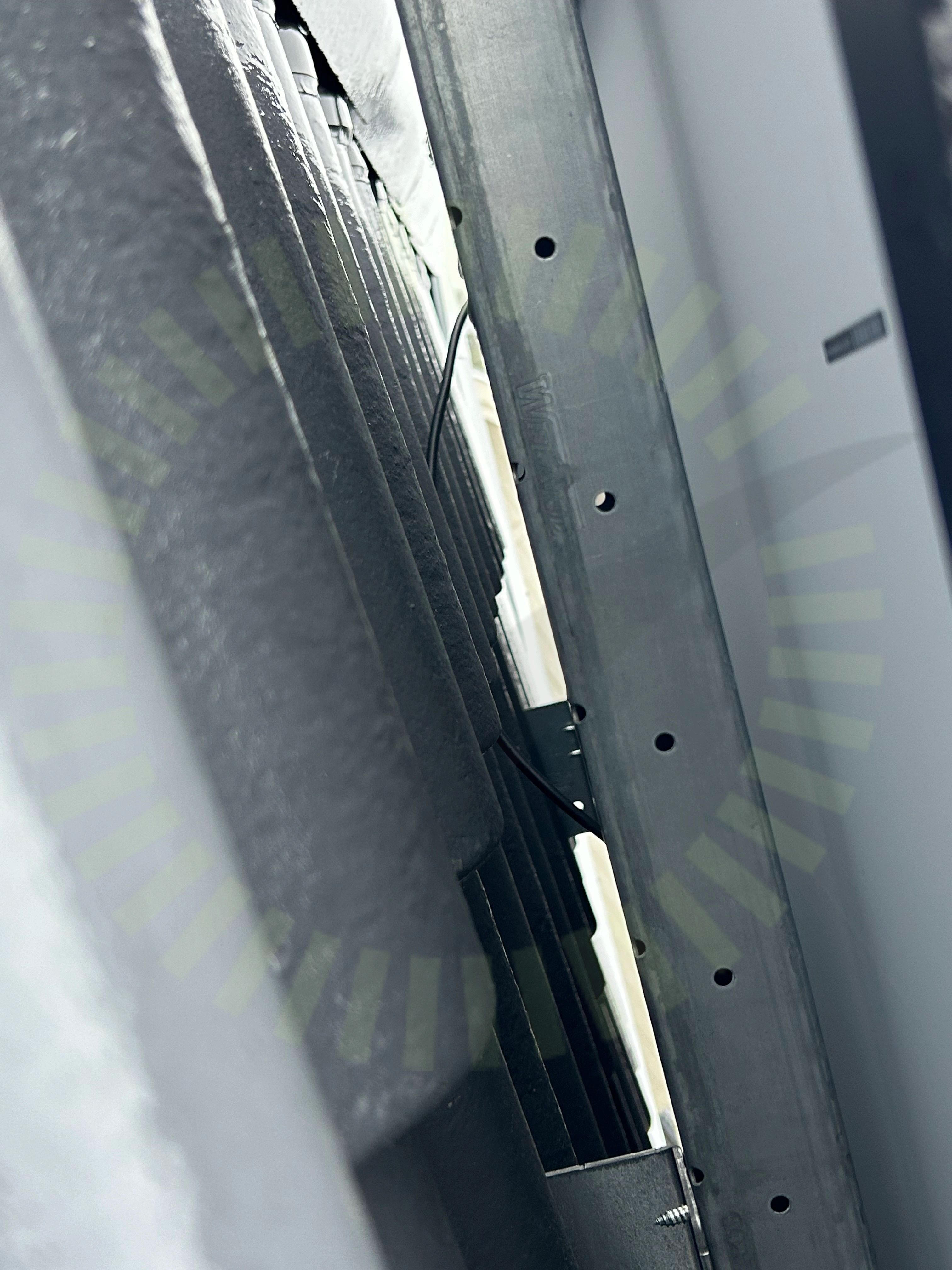

6.1 Kabeluppfästning
Inte godkändKablage ligger på yttertaket.
SS 436 40 00 (712.522.101)

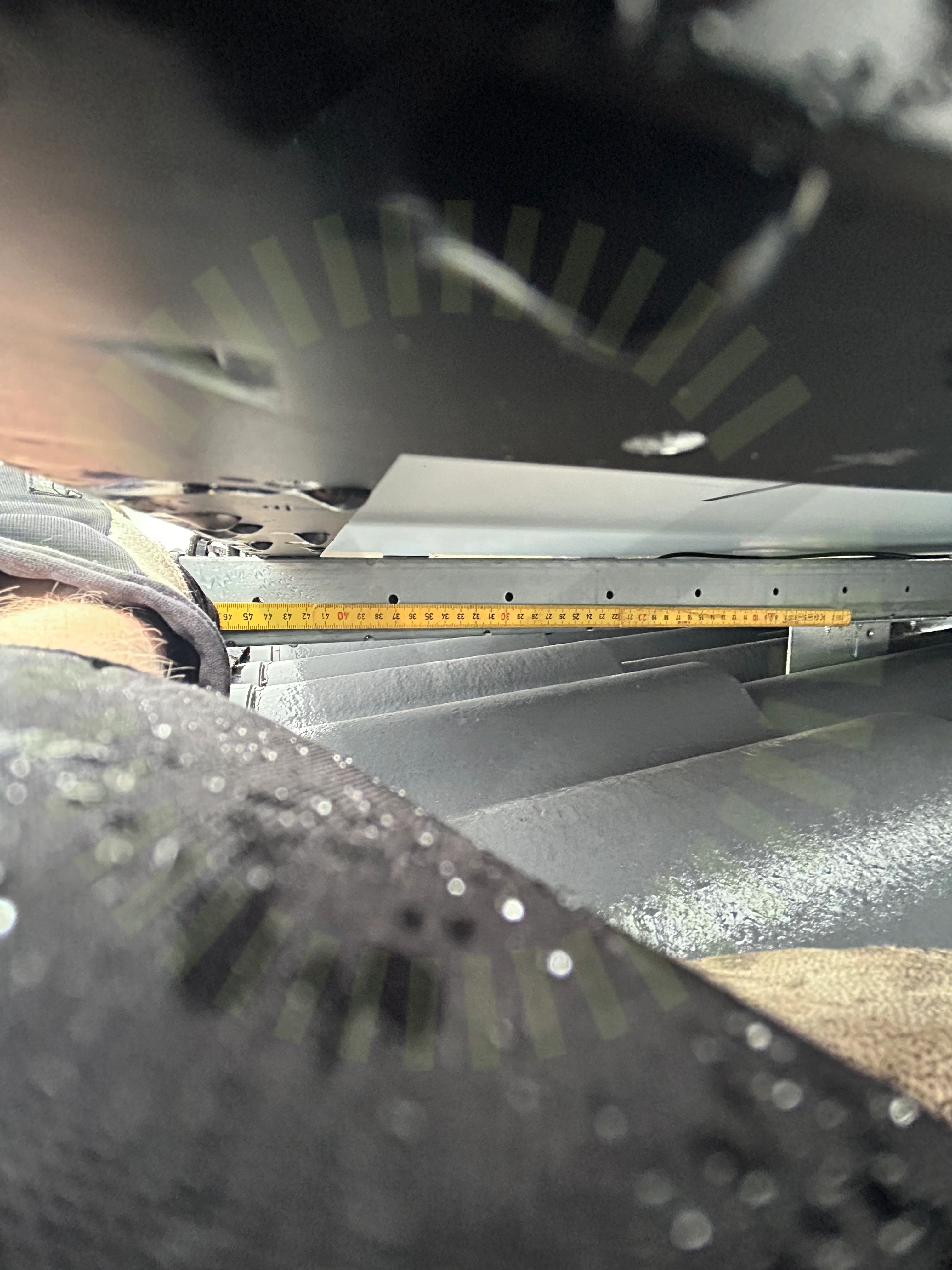

6.2 Skenornas överhäng
Inte godkändÖverhänget från sista infästningskrok är inte korrekt.
6.3 Takkrokarnas CC
Inte godkändTakkrokarnas avstånd till varandra överstiger måttet angivet i Snö- och vindlastberäkningen.
Snö- och vindlastberäkning

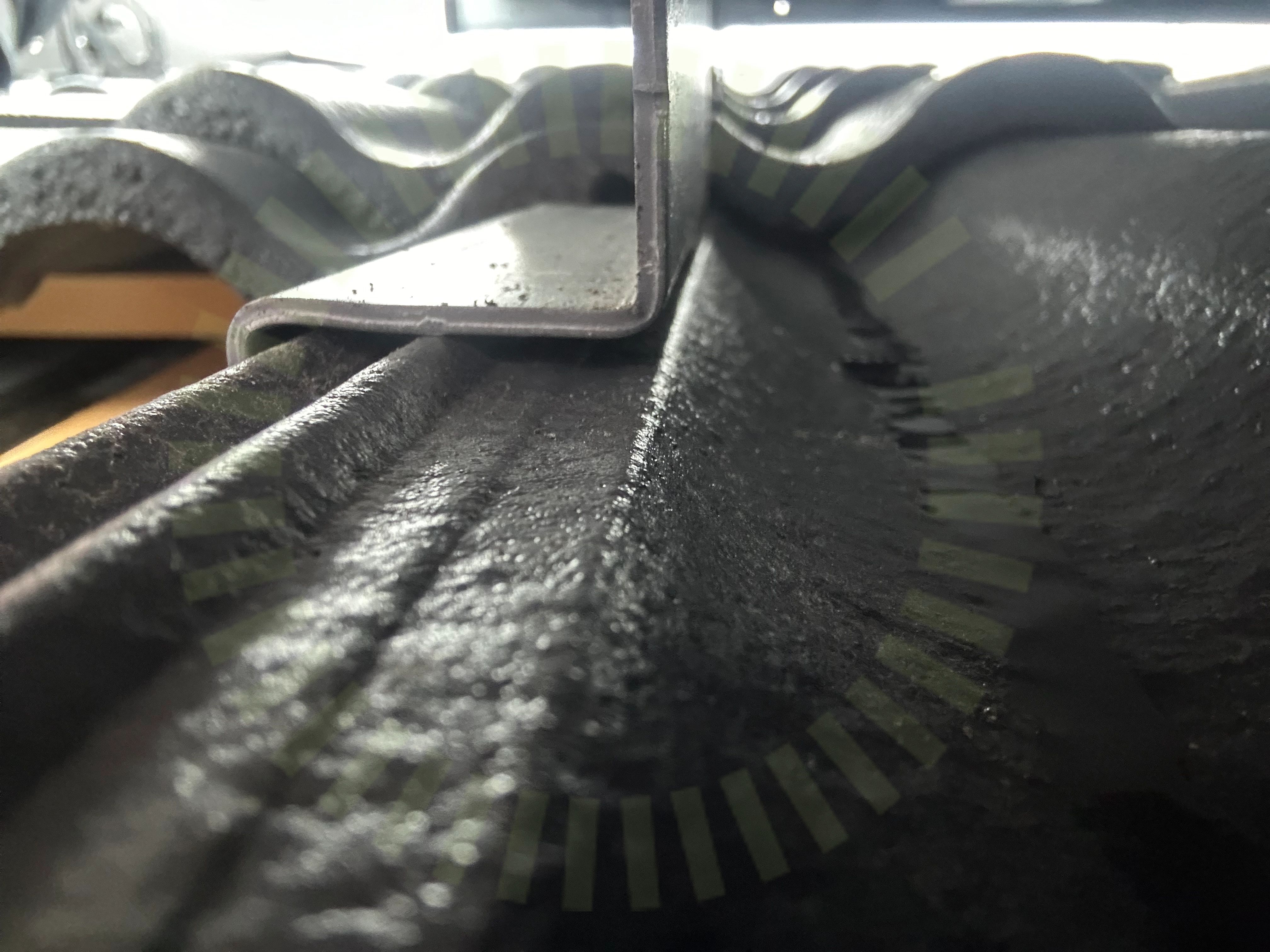

6.4 Underliggande takpanna
Inte godkändInfästningar ligger mot underliggande takpanna.
MA5102 Sid 1 (1) | Version 3 - 221101
Godkända kontrollpunkter
16/21DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKlämmor rätt förläggningMittklämmorPlaceringRåspontsinfästningSkadorSkenornas infästningSkenskarvarSnö- och VindlastberäkningTvådelad TakkrokUnderbyggnadVäderbeständigt materialÄndklämmor skena
Ej tillgängligt vid besiktning
1/21Takgenomföring
Undercentral
Godkända kontrollpunkter
7/7FemledarsystemInfästningIP-KlassningKabelinföringarPEN-ledarePlaceringSkydd mot beröring
Varselmärkning
Godkända kontrollpunkter
3/3Informering av solcellerMissvisande varselmärkningVarning för backspänning
Växelriktare
Godkända kontrollpunkter
7/7Anslutning av CT klämmorFastsäkring av produktKommunikation med batteriMatning till smartmätarePlacering av CT klämmorSkador signalkablageSäkringsdimension
Växelriktare (2)
Godkända kontrollpunkter
23/23AC kablage förläggningAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDubbel matningEnkelisolerade ledareHuvudsäkringIdentifieringInfästningKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanSkadat kablageSkarp kantStress på kontakterSäkringsdimensionTillgänglighetVäderbeständigt materialVäxelriktarens IP klassning
