2.1 Avstånd mellan takkrokar
Inte godkändLastberäkning saknas, högst uppmätt mått mellan krokar 900mm
BRUKSAMVISNING för MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Sid 17
Besiktningsrapport
8.6
Installation genom
1KOMMA5°
Datum
31 januari 2023
Ort
Lund, Skåne län
86% godkända14% ej godkända
Om installationen
PanelerJinko: Tiger
OptimerareSolarEdge: S-Serie
MontagesystemESDEC Lutande tegeltak
VäxelriktareSolarEdge: SE3K-10K
TillbehörSäkerhetsbrytare AC
Installerad av 1KOMMA5° som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Säkerhetsbrytare AC
Godkända kontrollpunkter
6/6BöjradieEgenskaperFörskruvningarInfästningPlaceringRakt monterad
Tak 1, ESDEC Lutande tegeltak
Anmärkningar
4/26

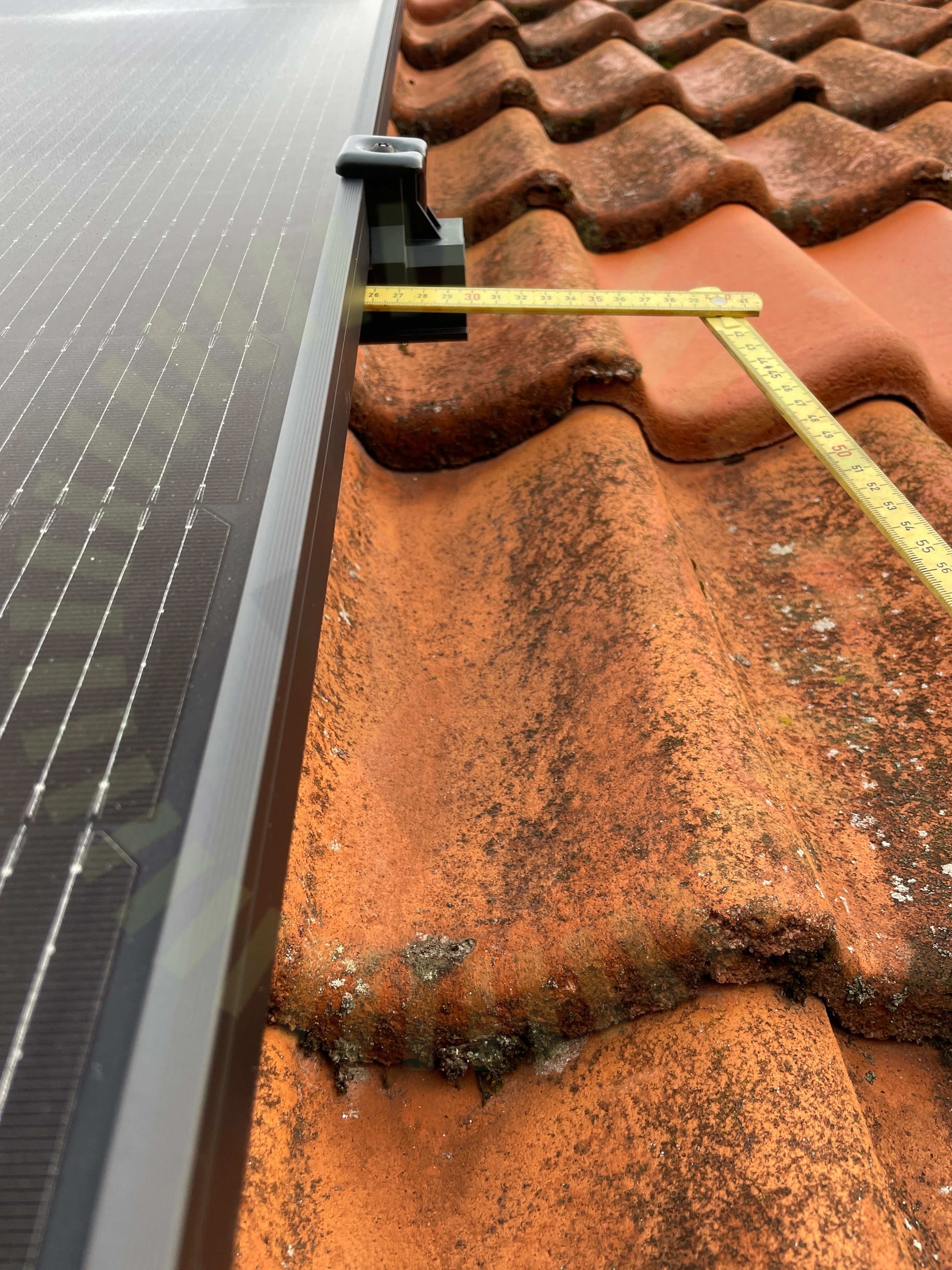

2.2 Skena överhäng
Inte godkändÖverhäng överstiger tillverkarens anvisningar uppmätt mått överhäng 300 mm
BRUKSANVISNING för MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Sid 10
2.3 Snö- och Vindlastberäkning
Inte godkändLastberäkning saknas
Tillverkarens montageanvisningar

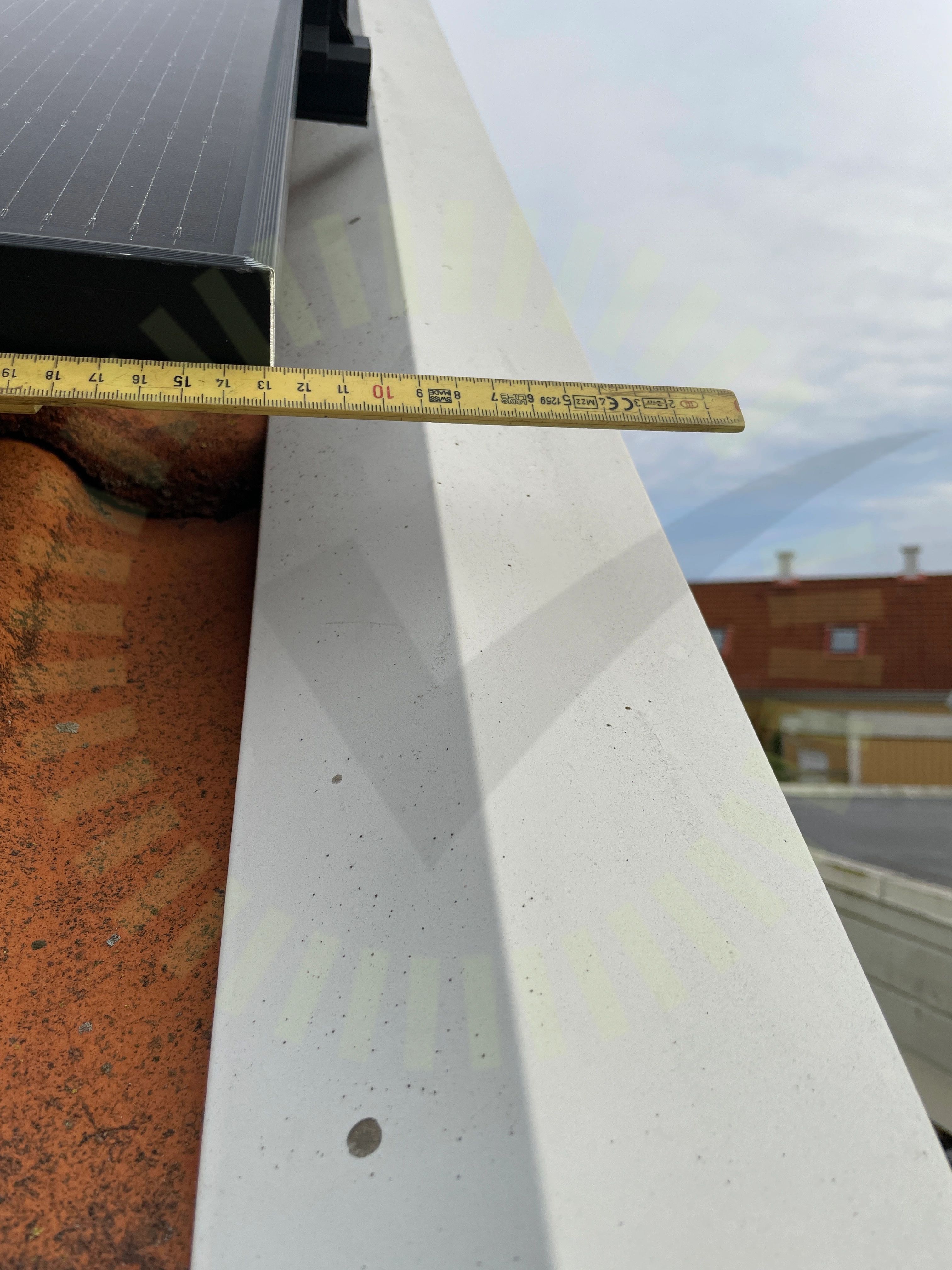

2.4 Säkerhetsavstånd
Inte godkändFöljer ej tillverkarens anvisningar
Statement Esdec ClickFit EVO Tiled roof - minimum distance from roof ridge and gutter
Godkända kontrollpunkter
21/26Anpassade takpannorBärläktFrämmande materialInfästning skenaKabeluppfästningKlämräckvidd för ställbart fästeMittklämmorMontering av takkrokarPanelens ramhöjdPanelstorlekShimsSkadorSkarp kantSkarvning av skenaSkyddTakkrok infästningTakkrokens orienteringTaklutningVäderbeständigt materialÄndfästenÄndklämmor
Ej tillgängligt vid besiktning
1/26Takgenomföring
Tak 1, Jinko: Tiger
Anmärkningar
3/11

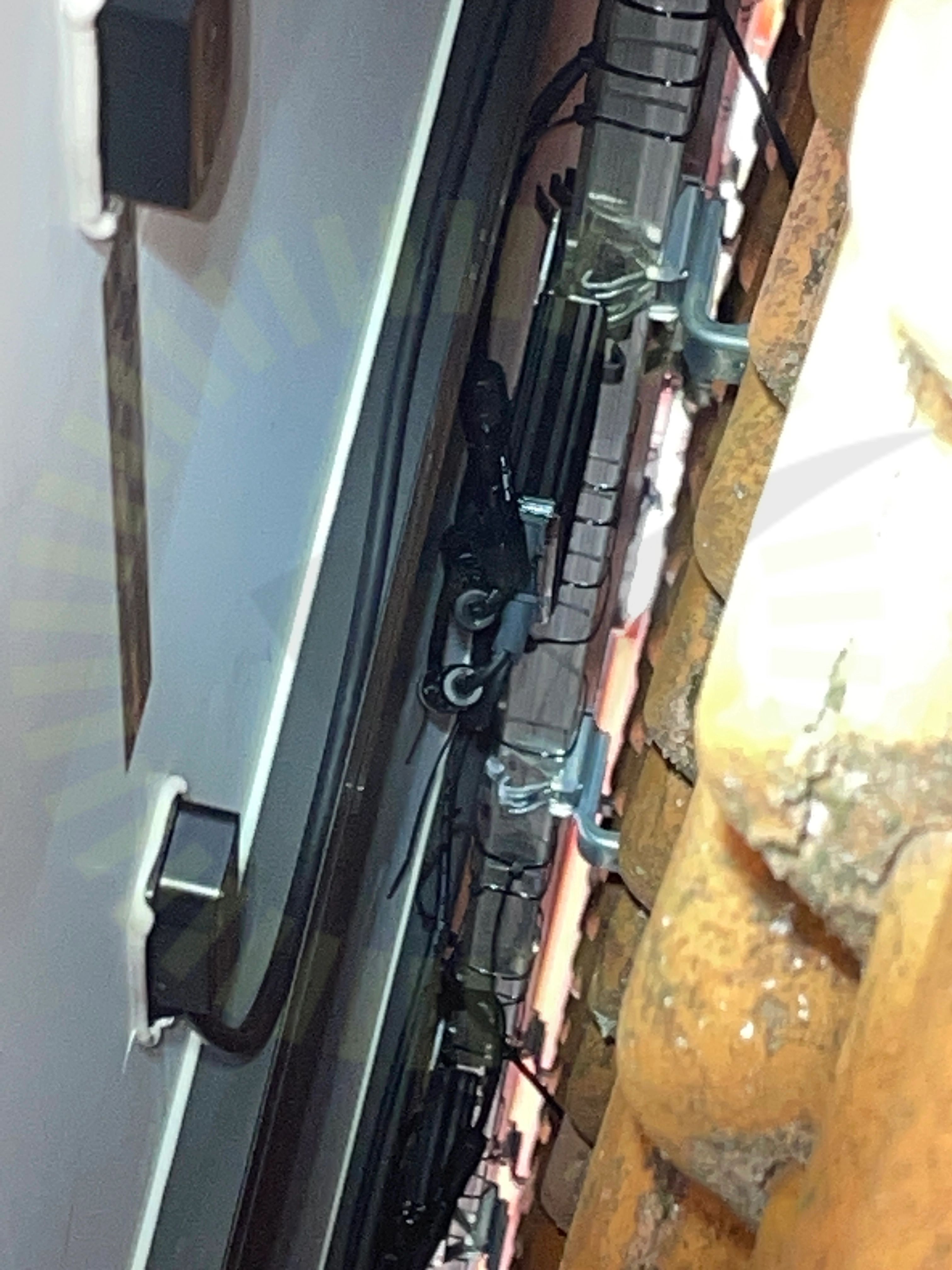

3.1 Föremål Bakstycke
Inte godkändKontakter ligger och trycker mot panelens baksida
Tillverkarens montageanvisningar

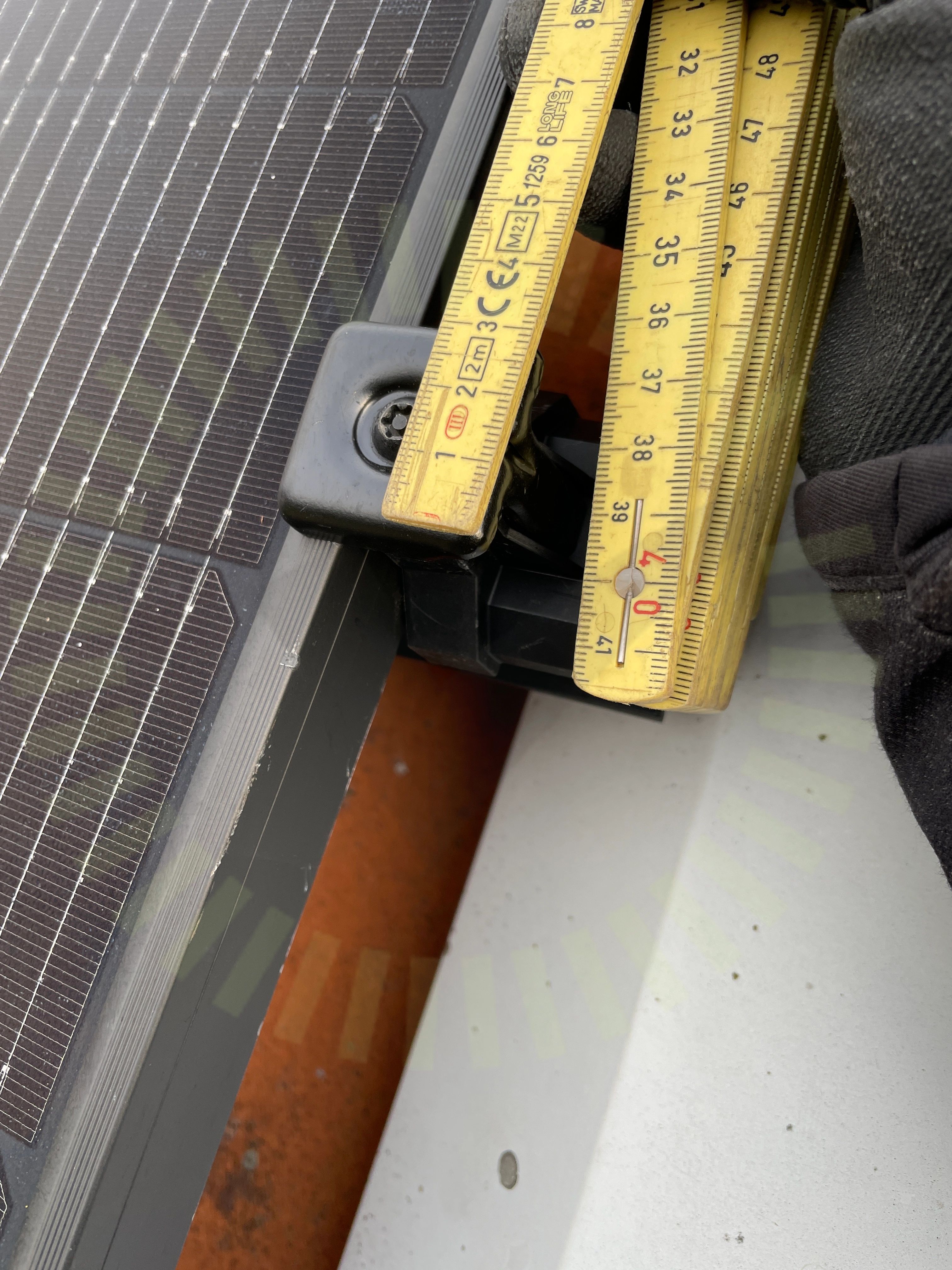

3.2 Klämmornas storlek
Inte godkändFästen för valt montagesystem uppfyller inte kraven hos paneltillverkaren
Tillverkarens anvisningar

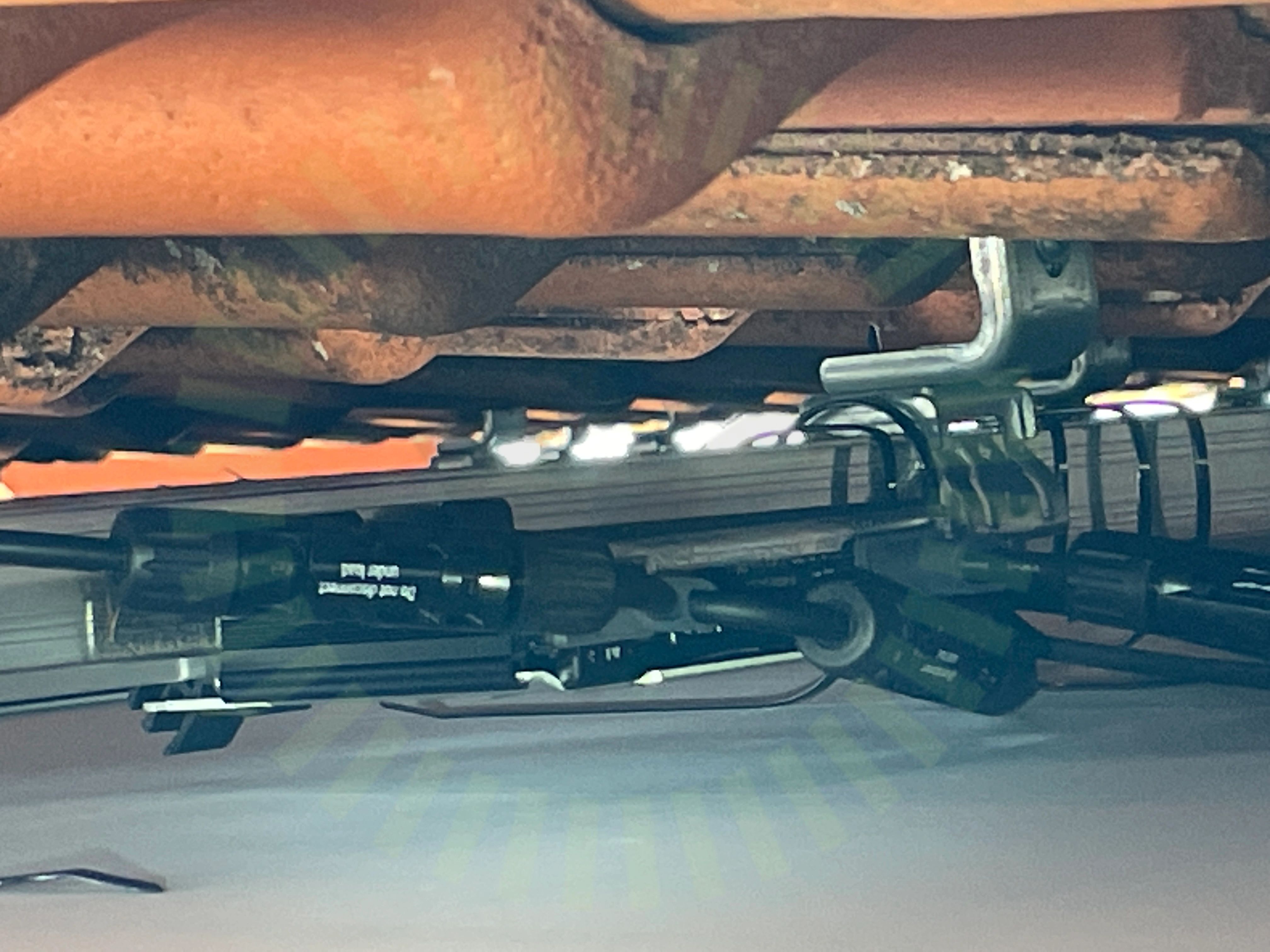

3.3 Dragavlastade
Inte godkändHårt dragna kablar, påverkar dragavlastningen
SS 436 40 00 (522.8.3)
Godkända kontrollpunkter
8/11DräneringshålFästens placeringFörbindelse av kontakterHöjdskillnadPanelramar separeradeSkadorSkuggaSträngförläggning
Tak 1, SolarEdge: S-Serie
Anmärkningar
1/5
4.1 Dragavlastade
Inte godkändHårda böjar på kablarna vid utgångarna på optimerare
Tillverkarens anvisningar
Godkända kontrollpunkter
4/5Fastsäkring av produktKompatibilitetKontakterPlacering
Varselmärkning
Godkända kontrollpunkter
4/4Informering av solcellerTillförlitligt fästVarning för backspänningVarning för likspänning
Växelriktare
Anmärkningar
3/26

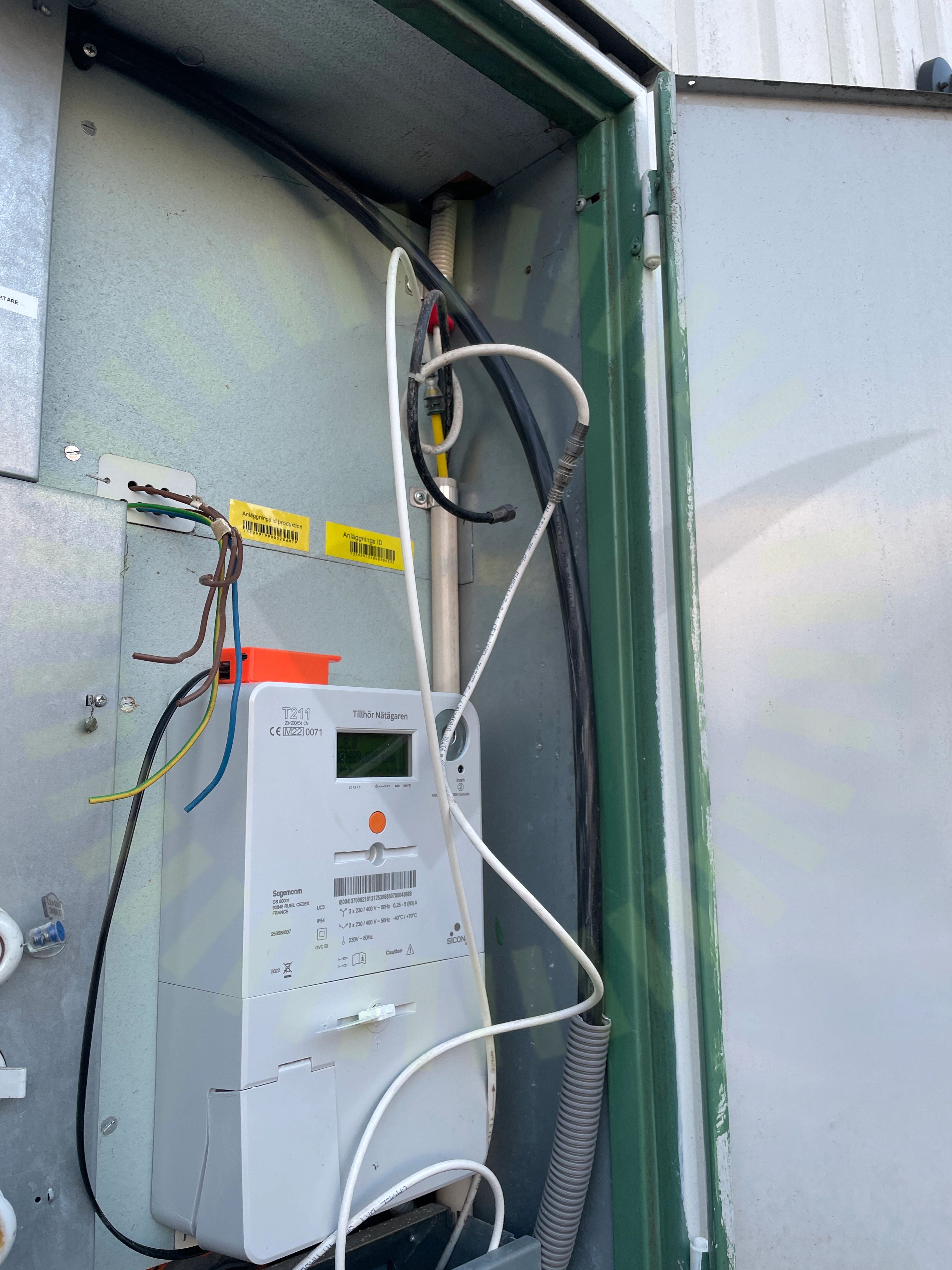

6.1 AC Förläggning
Inte godkändKablage ej uppfäst med tillräckligt stöd
SS 436 40 00 (522.8.4)

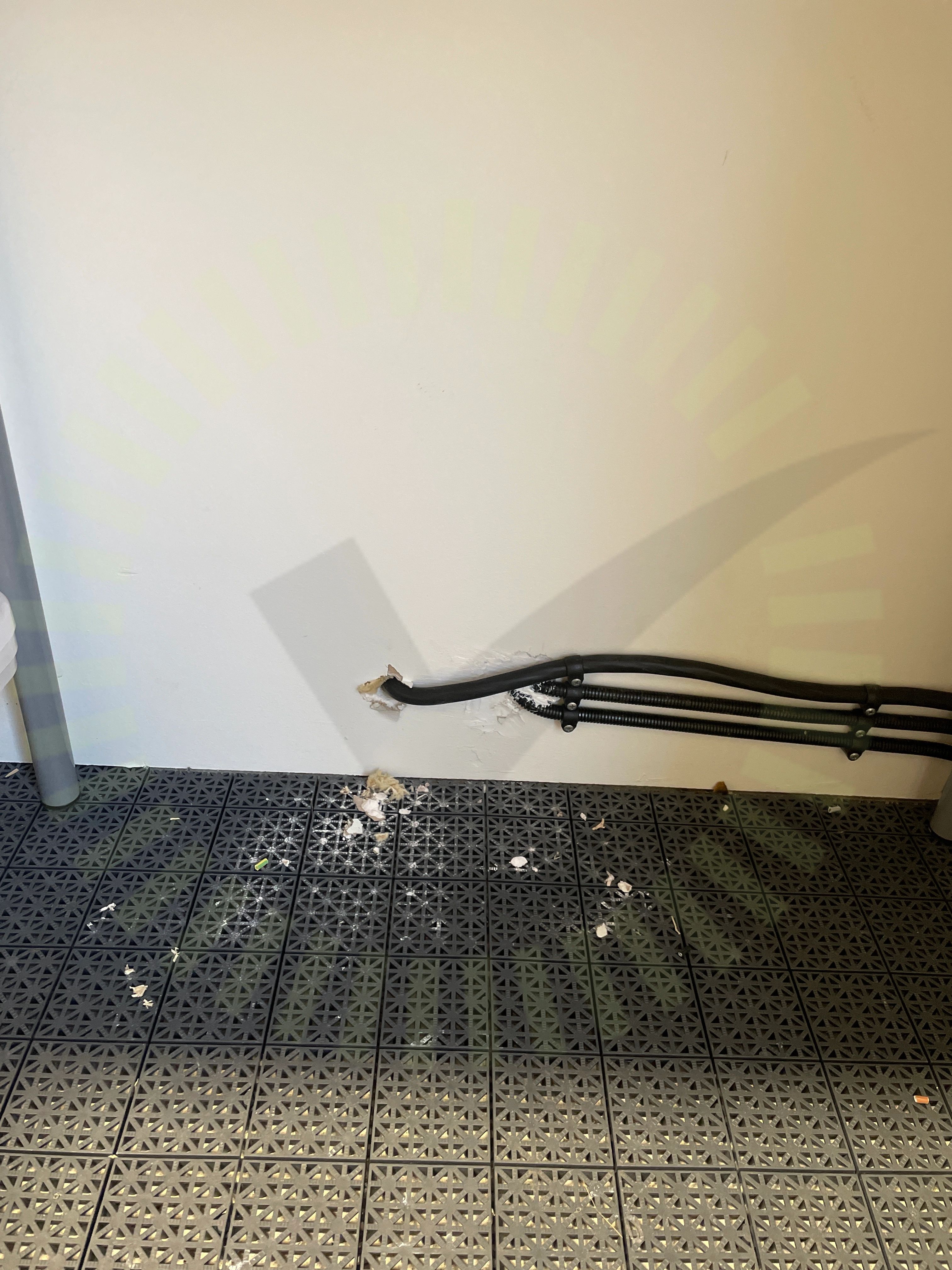

6.2 AC Genomföringar
Inte godkändHål ej tätade

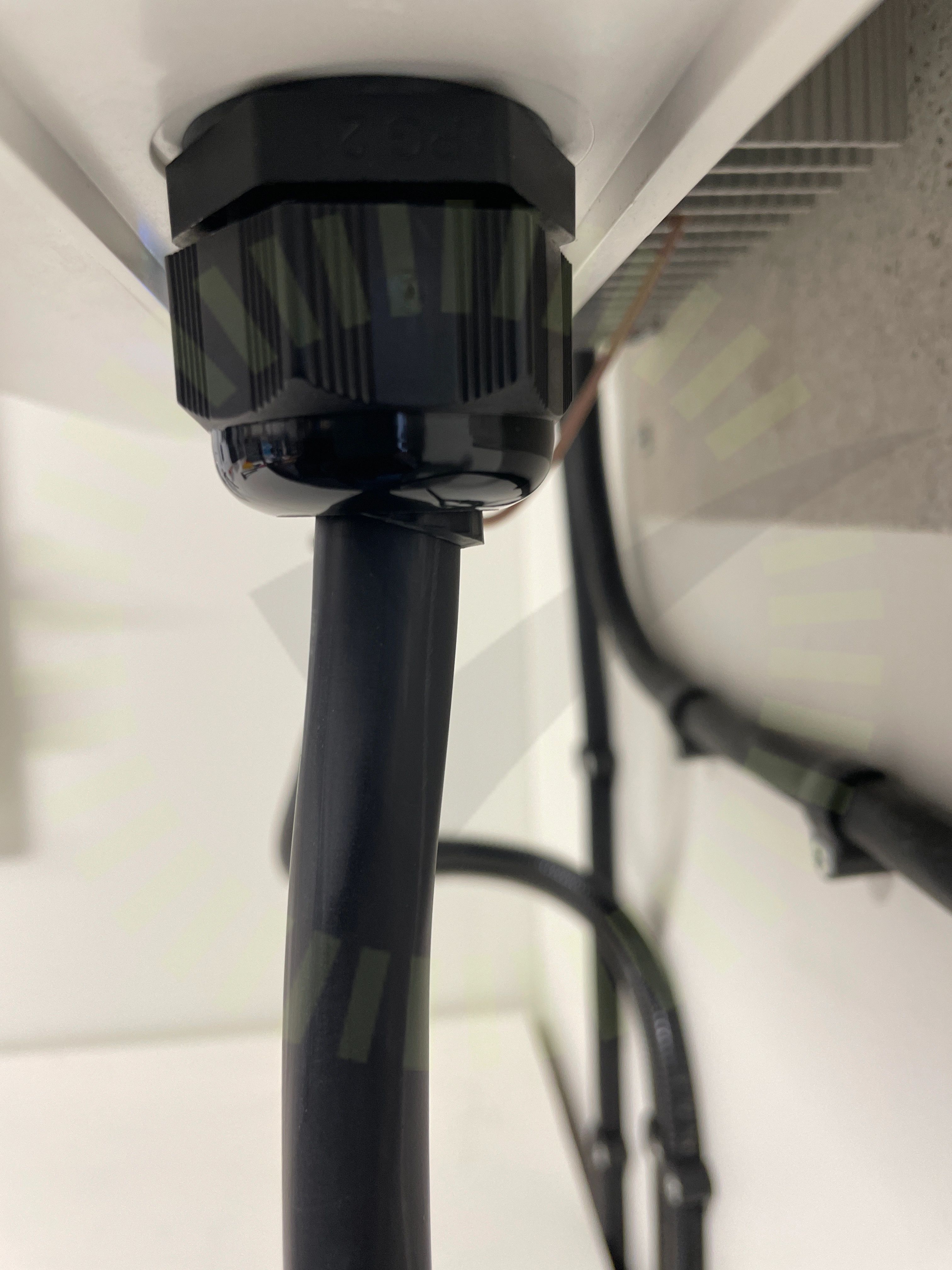

6.3 Förskruvning
Inte godkändFörskruvningens gummi sluter inte helt korrekt kring kabel
Tillverkarens anvisningar
Godkända kontrollpunkter
23/26 InfästningAC BöjradieAC kabel skarp kantAC Skador på kabelAnslutningAvståndDC FörläggningDC Genomföringar DC Kablage egenskaperDC Skador på kabelDC Yttre påverkanHuvudsäkringKabelKontakterLedare fastspändaMärkningMätprotokoll DCSträngschemaSäkringUtrymmeVentilationVinkelVärmeutveckling
