1.1 Mätprotokoll DC
Inte godkändMätningar av DC strängar saknas.
Besiktningsrapport
8.8
Installation genom
AH Energy AB
Datum
2 november 2023
Ort
Ljungskile, Västra Götalands län
89% godkända11% ej godkända
Om installationen
PanelerLongi: LR5-54HPB
MontagesystemK2: SingleRail: Single Hook 3S
VäxelriktareHuawei: SUN2000 (12-20KTL)-M2
TillbehörSäkerhetsbrytare AC
TillbehörUndercentral
Installerad av AH Energy AB som har ett högt snittbetyg på 9.2 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmänt
Anmärkningar
2/31.2 Strängschema
Inte godkändSträngschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.
Godkända kontrollpunkter
1/3Avtal
Säkerhetsbrytare AC
Godkända kontrollpunkter
6/6EgenskaperIdentifieringInfästningKabelinföringarPlacering SäkerhetsbrytareSkada vid brytare
Tak 1, K2: SingleRail: Single Hook 3S
Anmärkningar
3/26

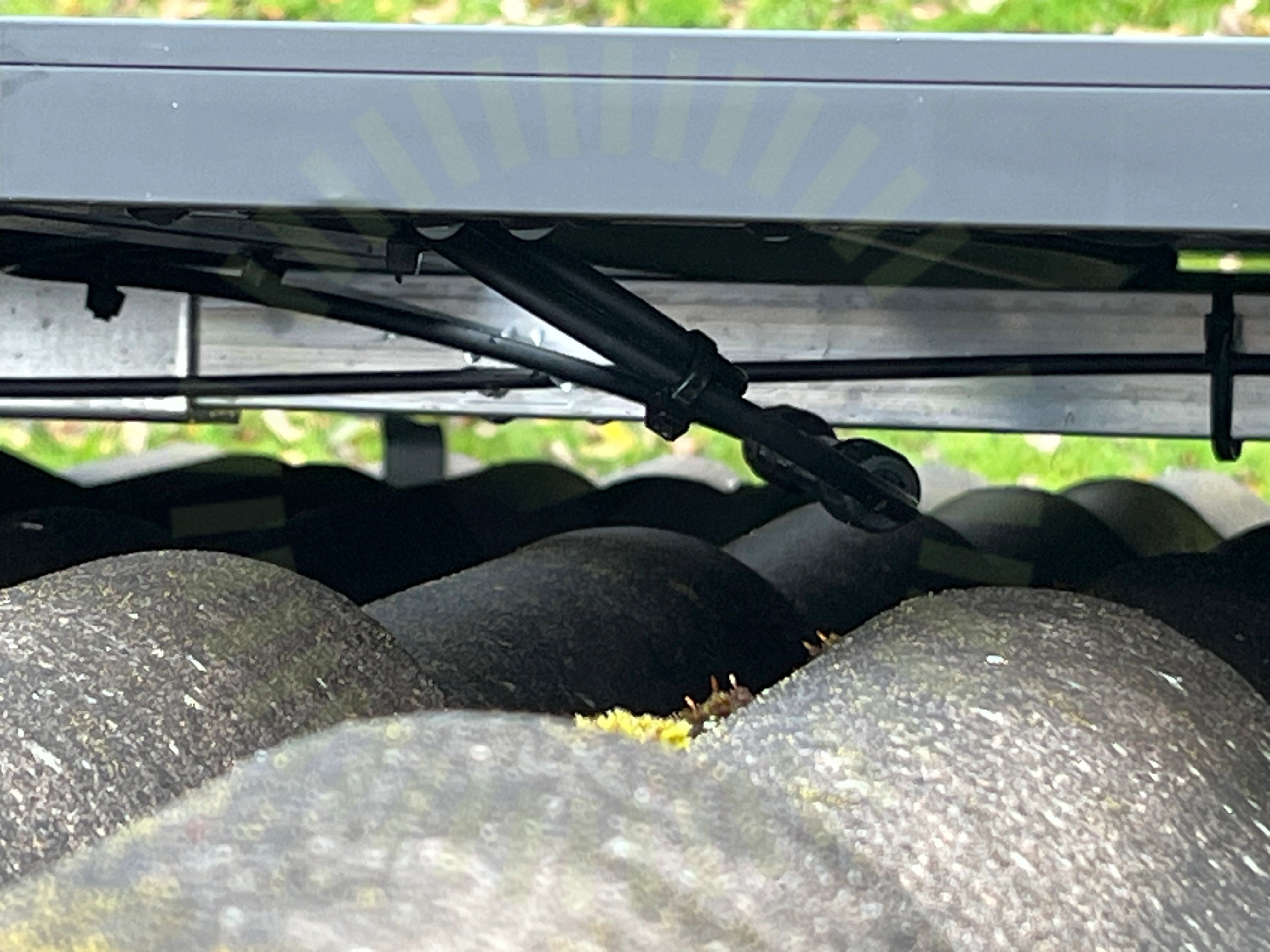

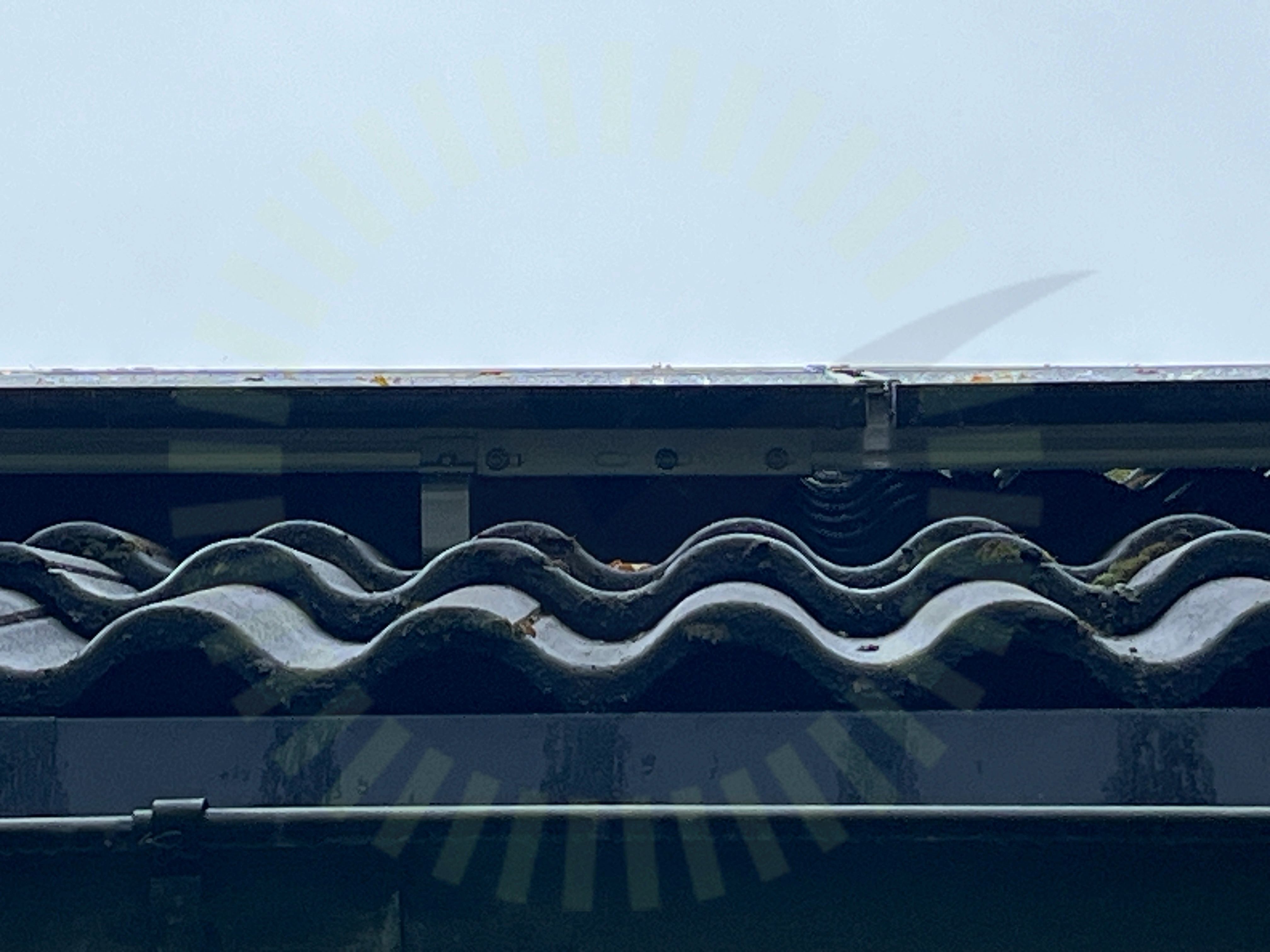

3.1 Kabeluppfästning
Inte godkändKabeluppfästning är bristfälligt utförd. Kablar hänger långa sträckor utan uppfästning.
SS 436 40 00 (712.522.101)
3.2 Skenskarvar
Inte godkändEj korrekt antal T-bultar.
SingleRail Roof Hooks Assembly en-DK-FJ-NO-SE V9 | 0923, Sida 17
3.3 Takstolsinfästning
Inte godkändSkruvar har missat takstol.
Handbook Attach K2 roof hooks with flat head screw | Screews Assembly EN V7 | 0623, Sida 6
Godkända kontrollpunkter
22/26DC kabel förläggningFrämmande materialFöremål mellan skena och panelramInfästning utanför takstolInfästningarKabeldragning mellan takytorKlämmans placering i skenaMittklämmorPlaceringSkadorSkenans utstick för klämmaSkenornas infästningSkenornas överhängSkruvar korrektSnö- och VindlastberäkningTakets lutningTakkrokarnas CCTermisk brytpunkt skenorTvådelad takkrokUnderliggande takpannaVäderbeständigt materialÄndklämmor
Ej tillgängligt vid besiktning
1/26Takgenomföring
Tak 1, Longi: LR5-54HPB
Anmärkningar
3/17

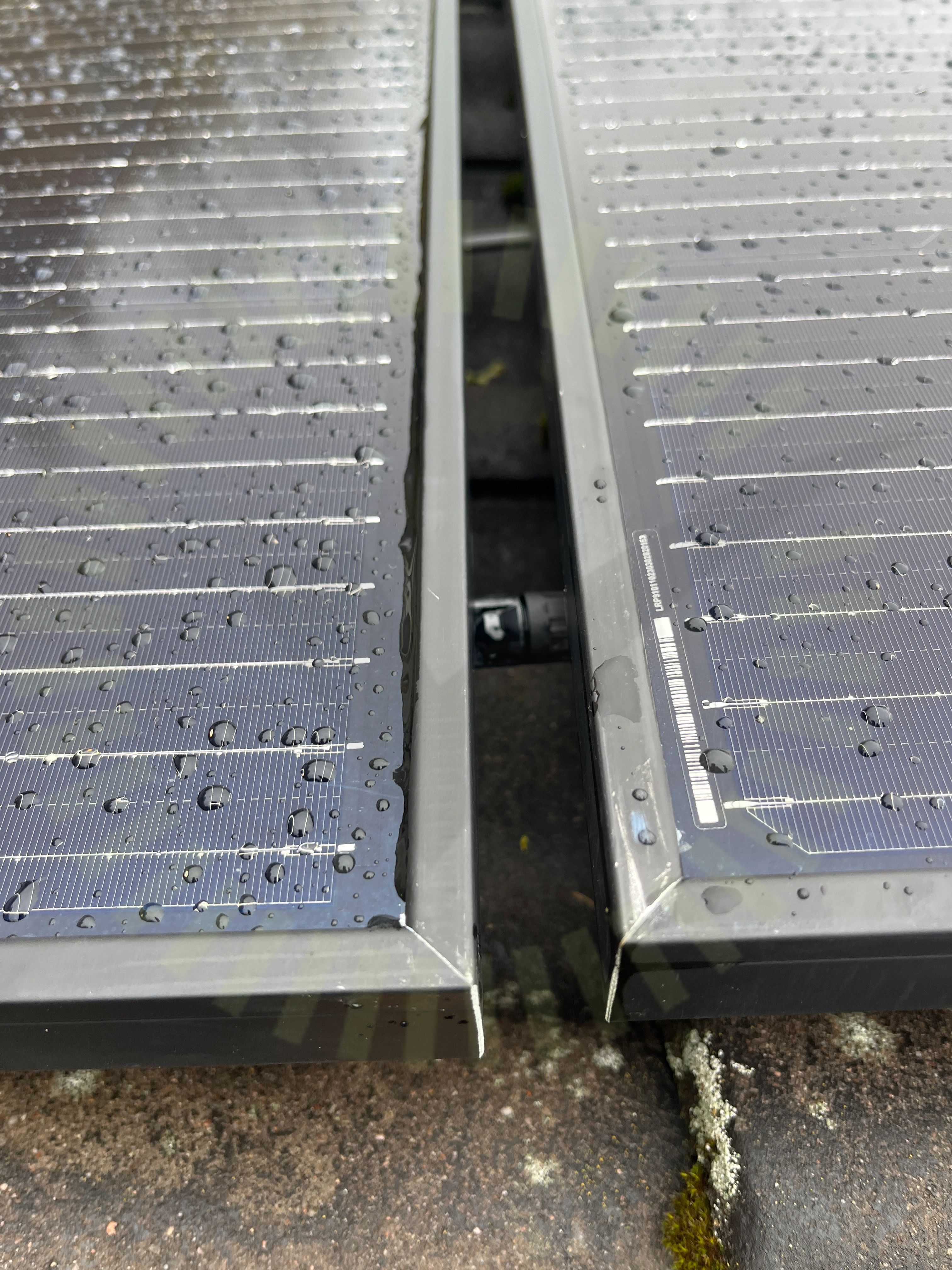

4.1 Förläggning DC kontakter
Inte godkändDC kontakter ligger inte skyddade mot direkt solljus.
Installation Manual for LONGi Solar PV Modules, V15, Sida 25

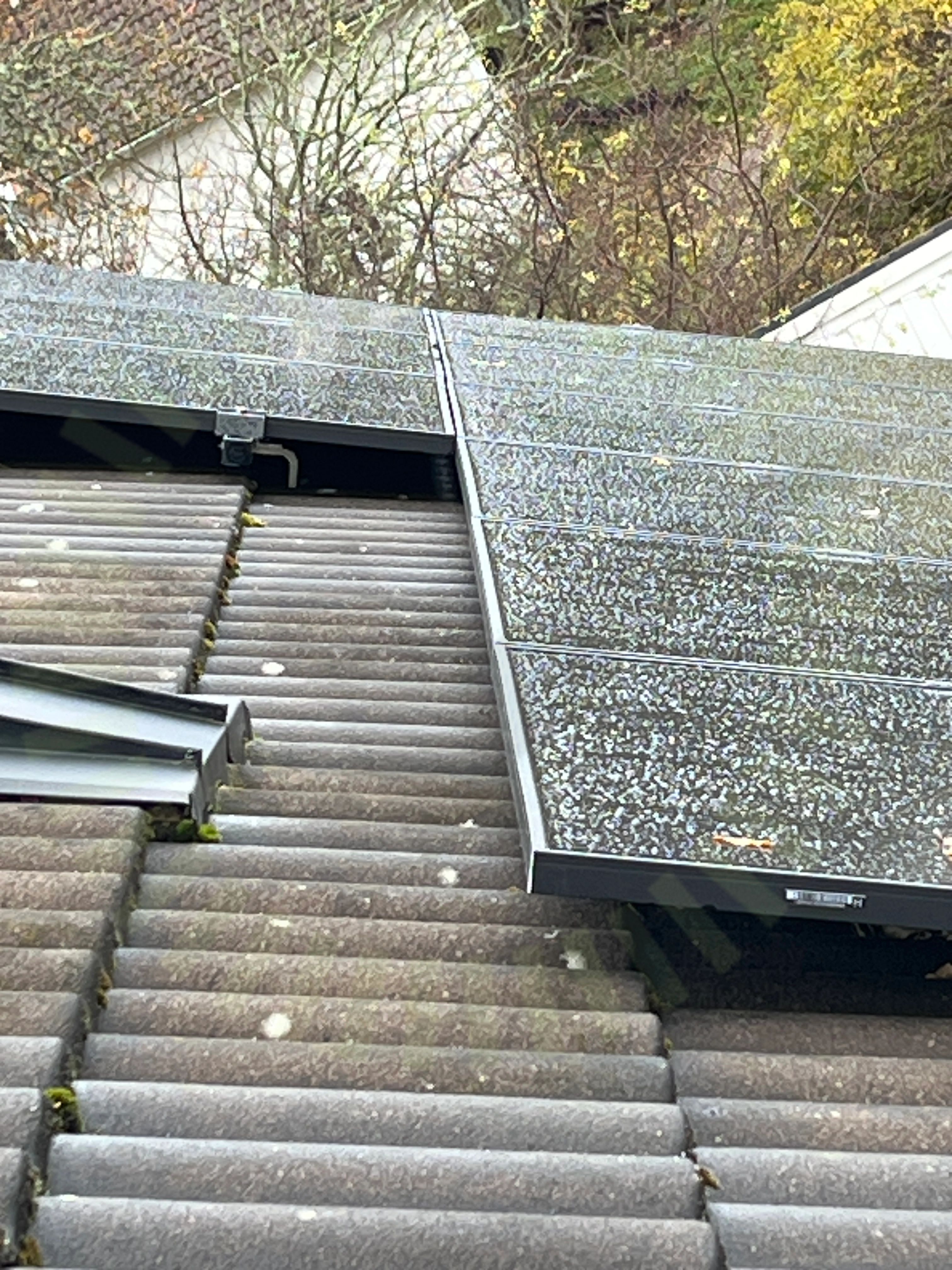

4.2 Mellanrum
Inte godkändPanelerna är inte monterade med korrekt avstånd till varandra.
Installation Manual for LONGi Solar PV Modules, V15, Sida 13

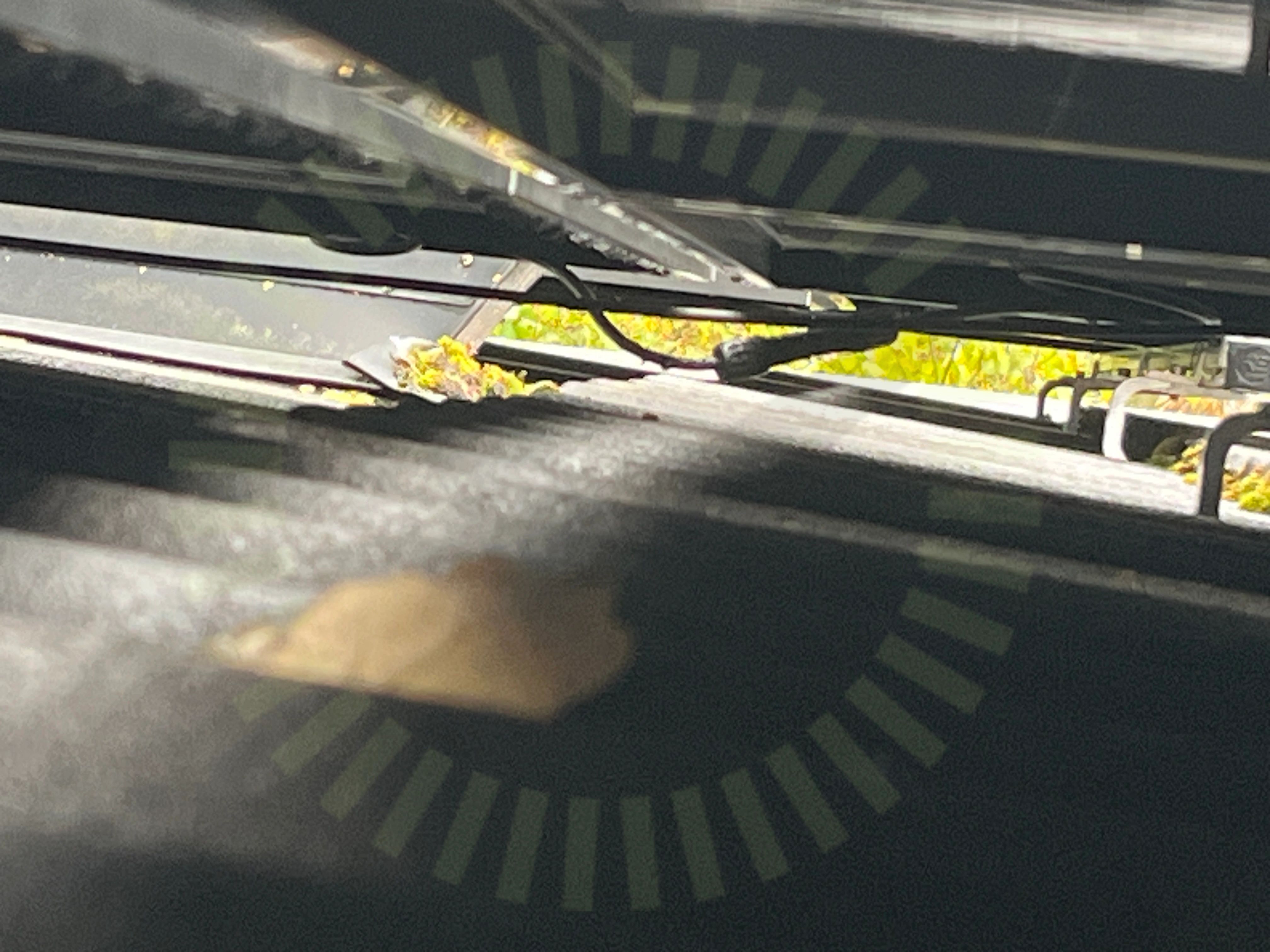

4.3 Stress på kontakter
Inte godkändKontakten hänger i luften och utsätts för stress.
SS 436 40 00, 712.526
Godkända kontrollpunkter
14/17Avstånd till takDräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas placeringKontaktdonPanelkablaget generell böjradiePanelkablagets böjradiePunktbelastningSkador på panelSkuggaSpänningar i ramSträngförläggningÖverlappning
Undercentral
Anmärkningar
2/55.1 IP-Klassning
Inte godkändKapslingens IP klassning har påverkats negativt vid installation. Förskruvningar håller inte tätt, detta påverkar kapslingens IP-klassning.

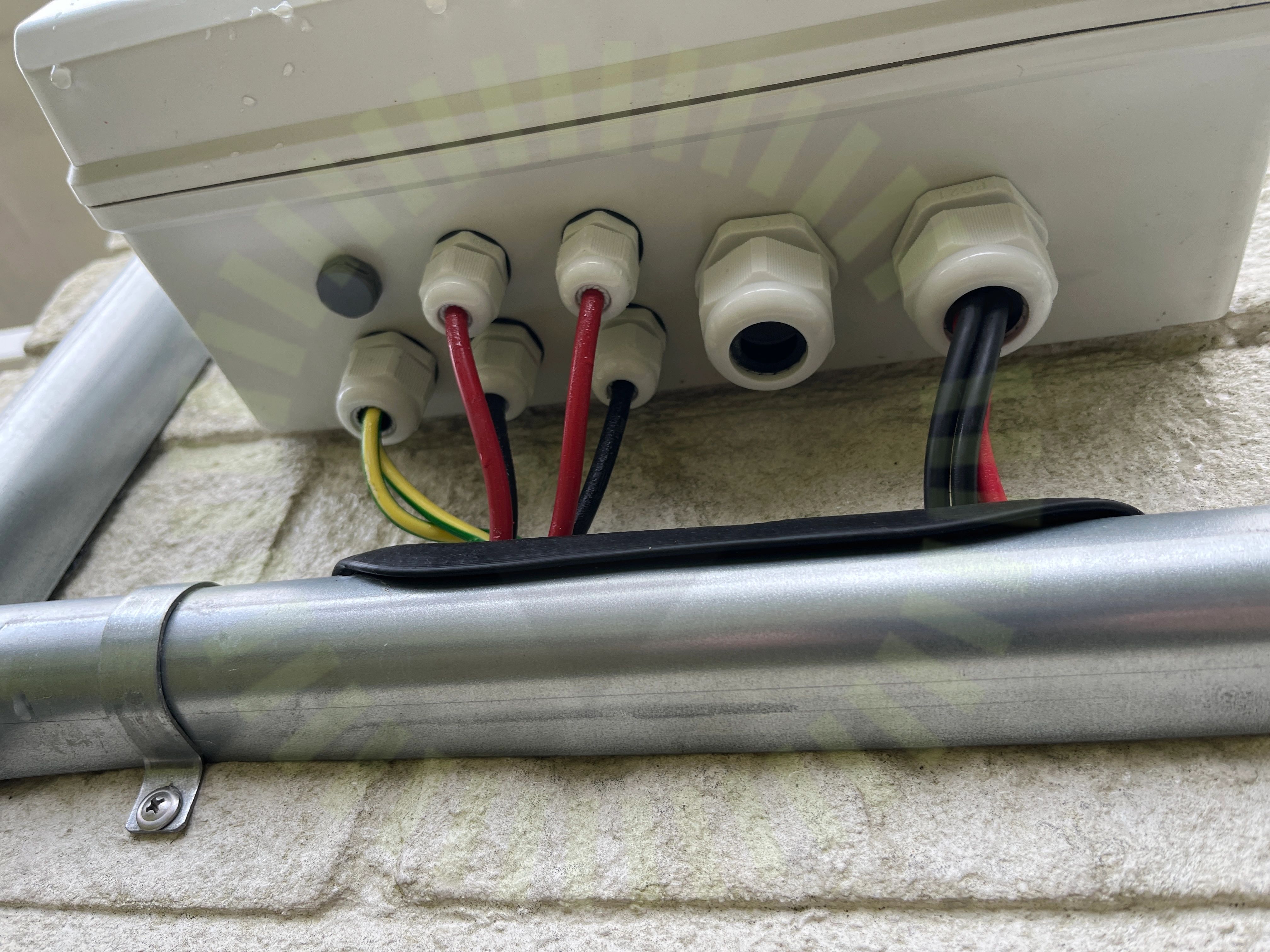

5.2 Kabelinföringar
Inte godkändTvå respektive fyra kablar går in i en förskruvning avsedd för en kabel.
Godkända kontrollpunkter
3/5InfästningPlaceringSkydd mot beröring
Varselmärkning
Anmärkningar
1/5

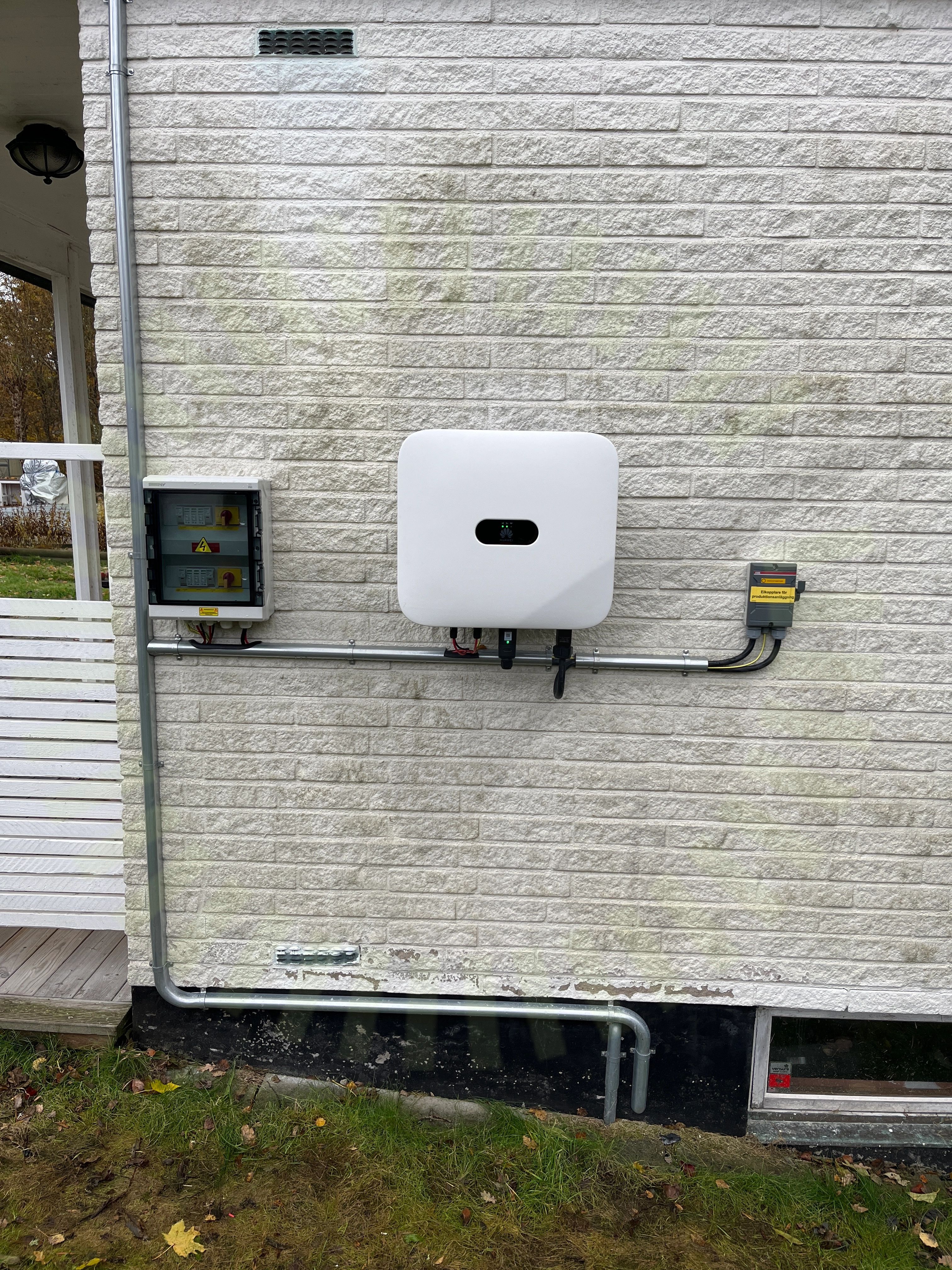

6.1 Varning för likspänning
Inte godkändMärkningen är inte utförd enligt gällande regler. Varning för likspänning saknas vid växelriktaren.
SS 436 40 00 (712.514.102)
Godkända kontrollpunkter
4/5Informering av solcellerMissvisande varselmärkningTillförlitligt fästVarning för backspänning
Växelriktare
Godkända kontrollpunkter
33/34AC kablage förläggningAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareAvstånd närliggande objektAvstånd till havetBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Kontakter förskruvningDubbel matningEnkelisolerade ledareFastsäkring av produktFörskruvningGenomföringarHuvudsäkringIdentifieringInfästningJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanSkadat kablageSkarp kantStress på kontakterSäkringsdimensionTillgänglighetVäderbeständigt materialVäderskyddVäxelriktarens IP klassning
Ej tillgängligt vid besiktning
1/34Strängdesign
