Besiktningsrapport

8.6

Installation genom

Elteknik i Lund

Datum

25 augusti 2023

Ort

Bara, Skåne län

Klämmornas placering

Kopplingslåda

Panelkablagets böjradie

+ 6

87% godkända13% ej godkända

Om installationen

PanelerAstronergy: CHSM54M(BL)-HC

MontagesystemESDEC Lutande Panntak

VäxelriktareHuawei: SUN2000-(3-10KTL)-M1

TillbehörSäkerhetsbrytare AC

Installerad av Elteknik i Lund som har ett medelhögt snittbetyg på 8.2 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmän

Anmärkningar

1/3

1.1 Strängschema

Inte godkänd

Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.

Godkända kontrollpunkter

2/3

AvtalMätprotokoll DC

Astronergy: CHSM54M(BL)-HC

Anmärkningar

4/17

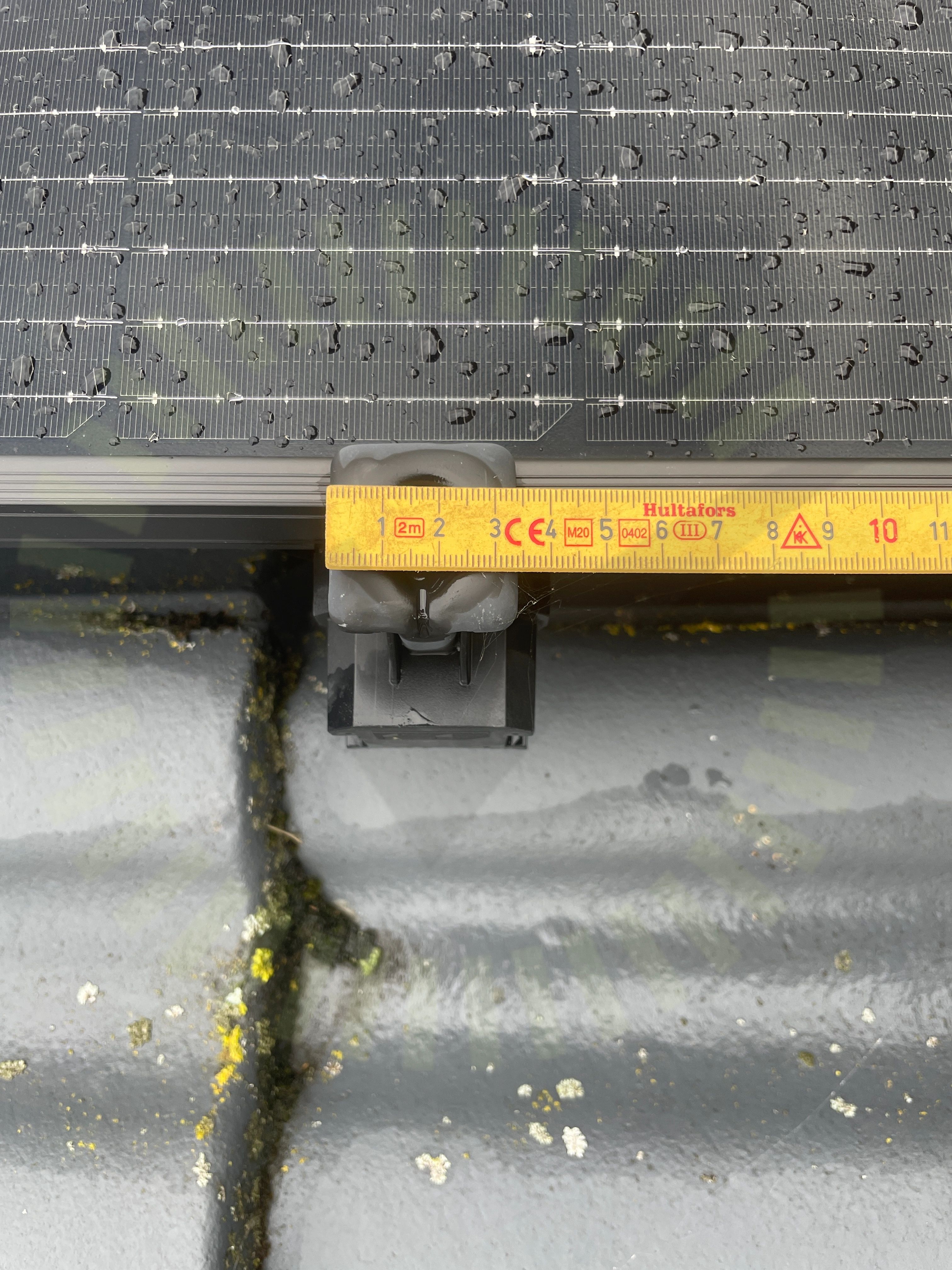

2.1 Klämmornas storlek

Inte godkänd

Montagesystemets fästen är för små för att användas med den valda panelen.

Astronergy Crystalline Silicon PV Module Installation Manual. Rev 1.1, June 2023, Sida 15

2.2 Klämmornas placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.

Astronergy Crystalline Silicon PV Module Installation Manual. Rev 1.1, January 2023, Sida 16

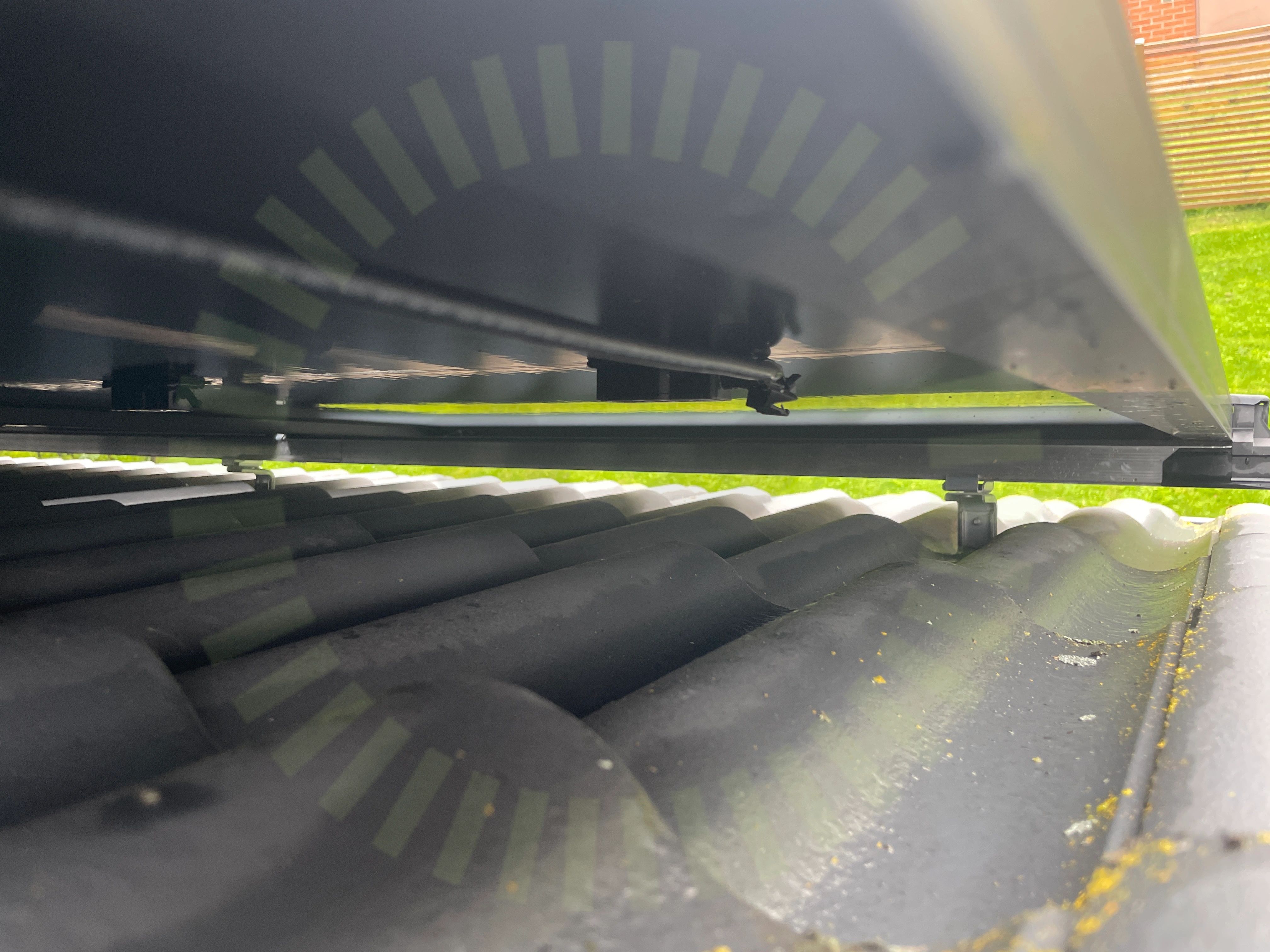

2.3 Kopplingslåda

Inte godkänd

Kablaget sitter för spänt från kopplingslådan till skenan.

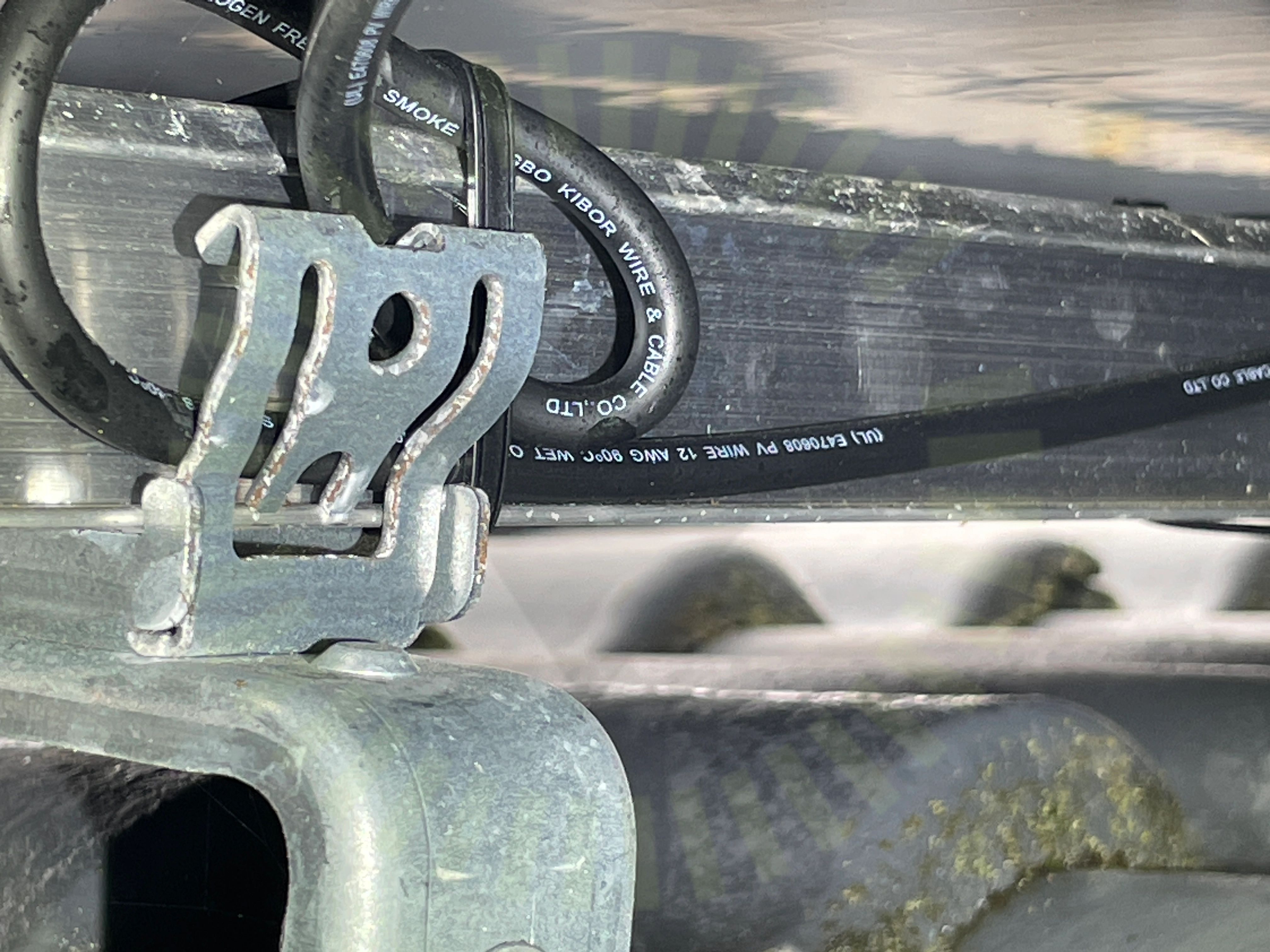

2.4 Panelkablagets böjradie

Inte godkänd

Panelernas kablar har en för skarp böjradie.

Godkända kontrollpunkter

13/17

Avstånd till ytaDräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas överlappningKontaktdonPanelramar separeradePunktbelastningSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggning

ESDEC Lutande Panntak

Anmärkningar

4/25

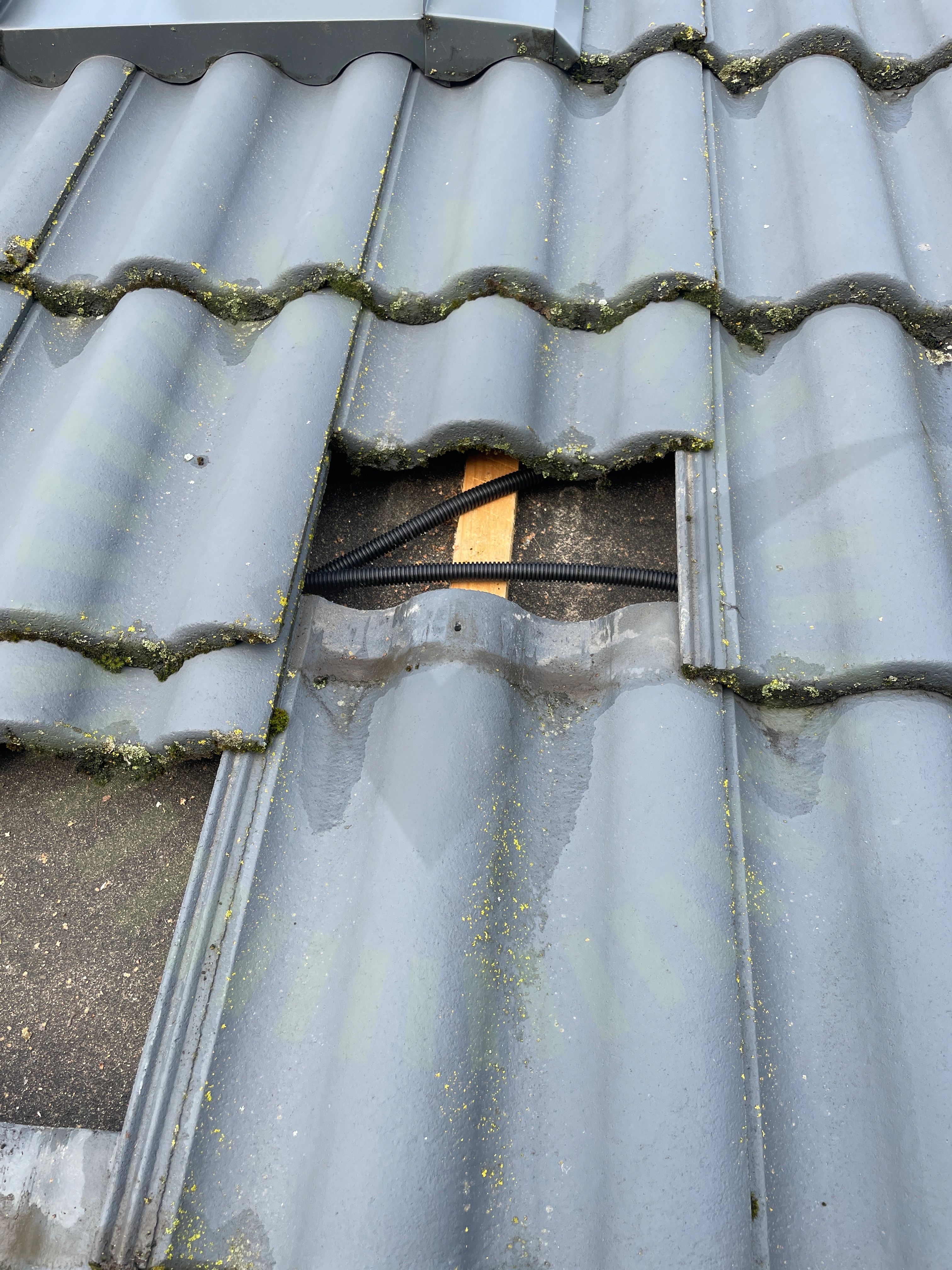

3.1 Kabeldragning mellan takytor

Inte godkänd

Kabeldragning mellan takytor är inte fastsäkrad. Ligger löst under pannorna.

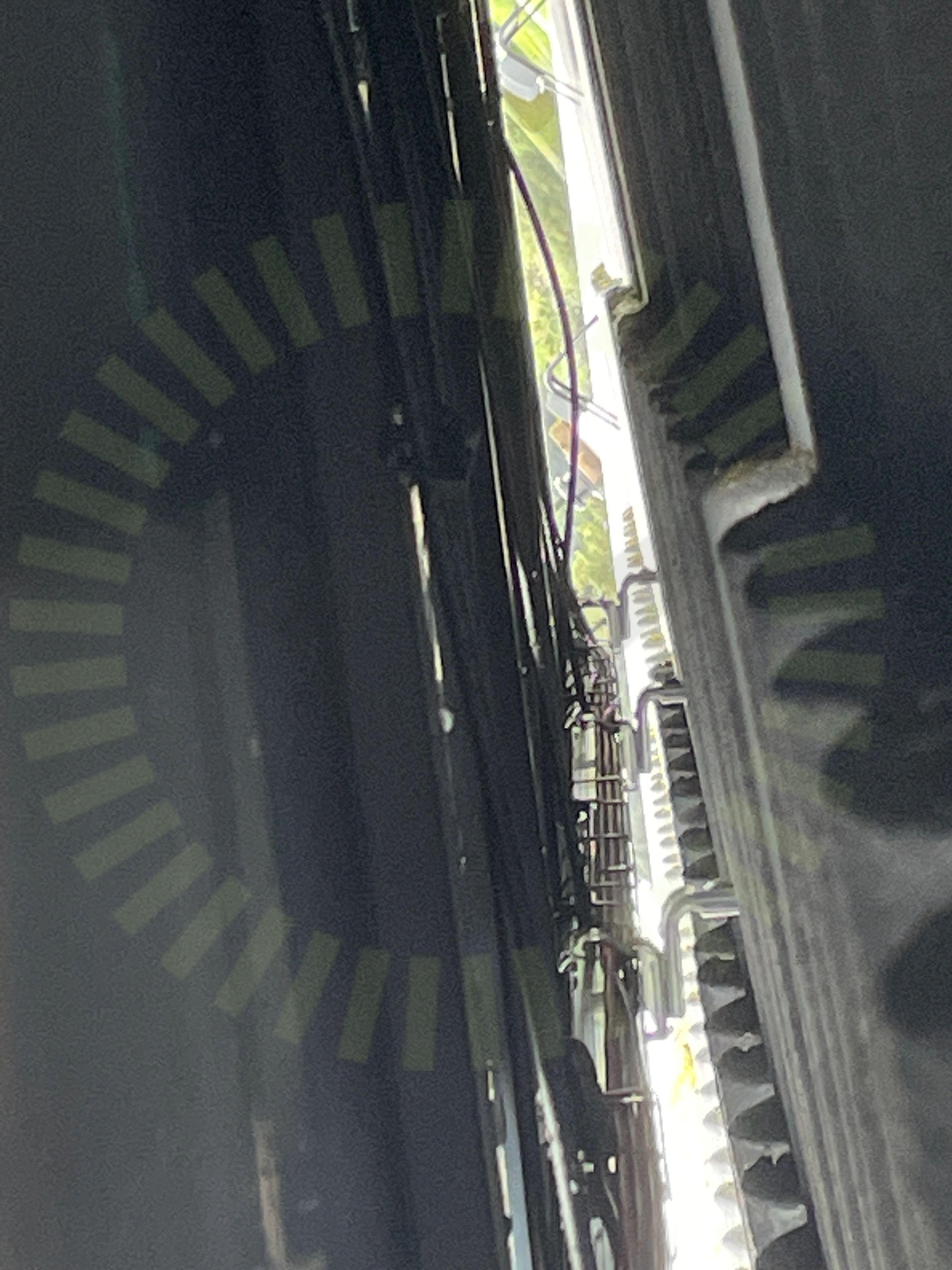

3.2 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd.

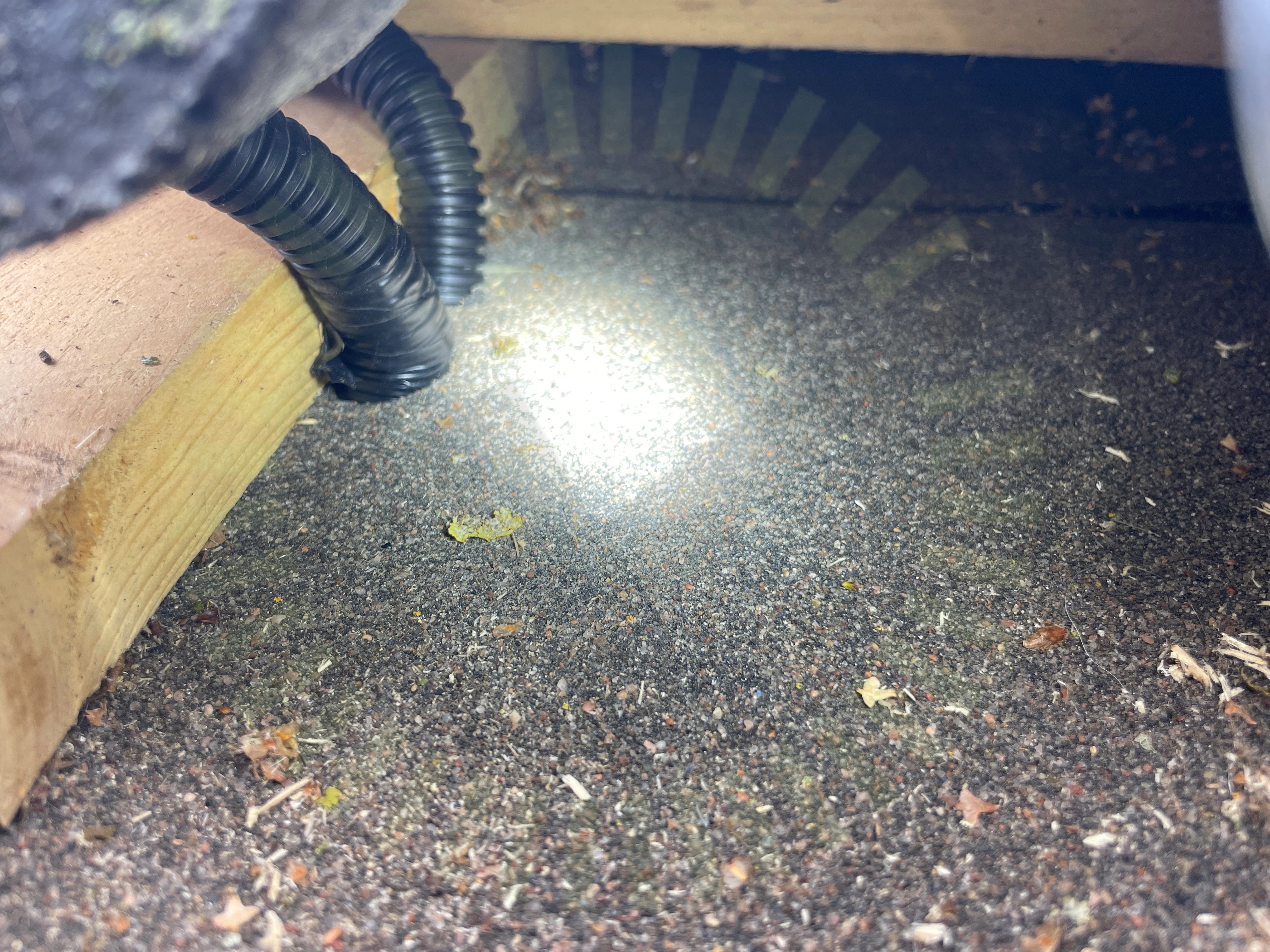

3.3 Takgenomföring

Inte godkänd

Takgenomföring är inte fackmässigt utförd.

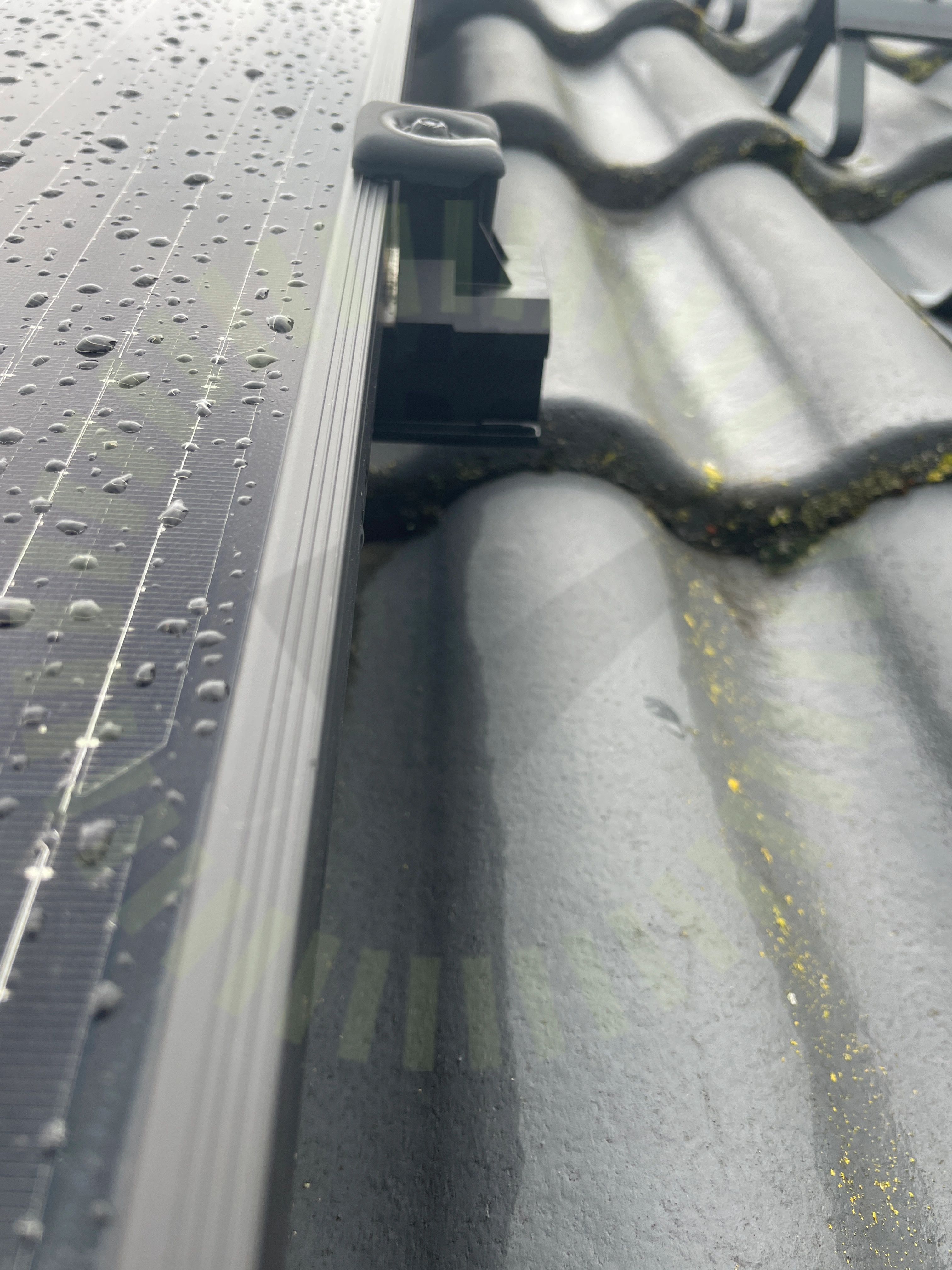

3.4 Skenans utstick för klämma

Inte godkänd

Skenan sticker ut för mycket från panel. Ändklämma ligger inte korrekt mot panel.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 24

Godkända kontrollpunkter

21/25

DC kabel förläggningDräneringskanalFrämmande materialFöremål mellan skena och panelramKlämmans placering i skenaLäktinfästningMittklämmorPanelramens höjdPanelstorlekSkadorSkenornas infästningSkenornas överhängSkenskarvarSnö- och VindlastberäkningSäkerhetsavståndTakets lutningTakkrokarnas CCTakkrokens höjdjusteringUnderbyggnadUnderliggande takpannaVäderbeständigt material

Huawei: SUN2000-(3-10KTL)-M1

Anmärkningar

3/36

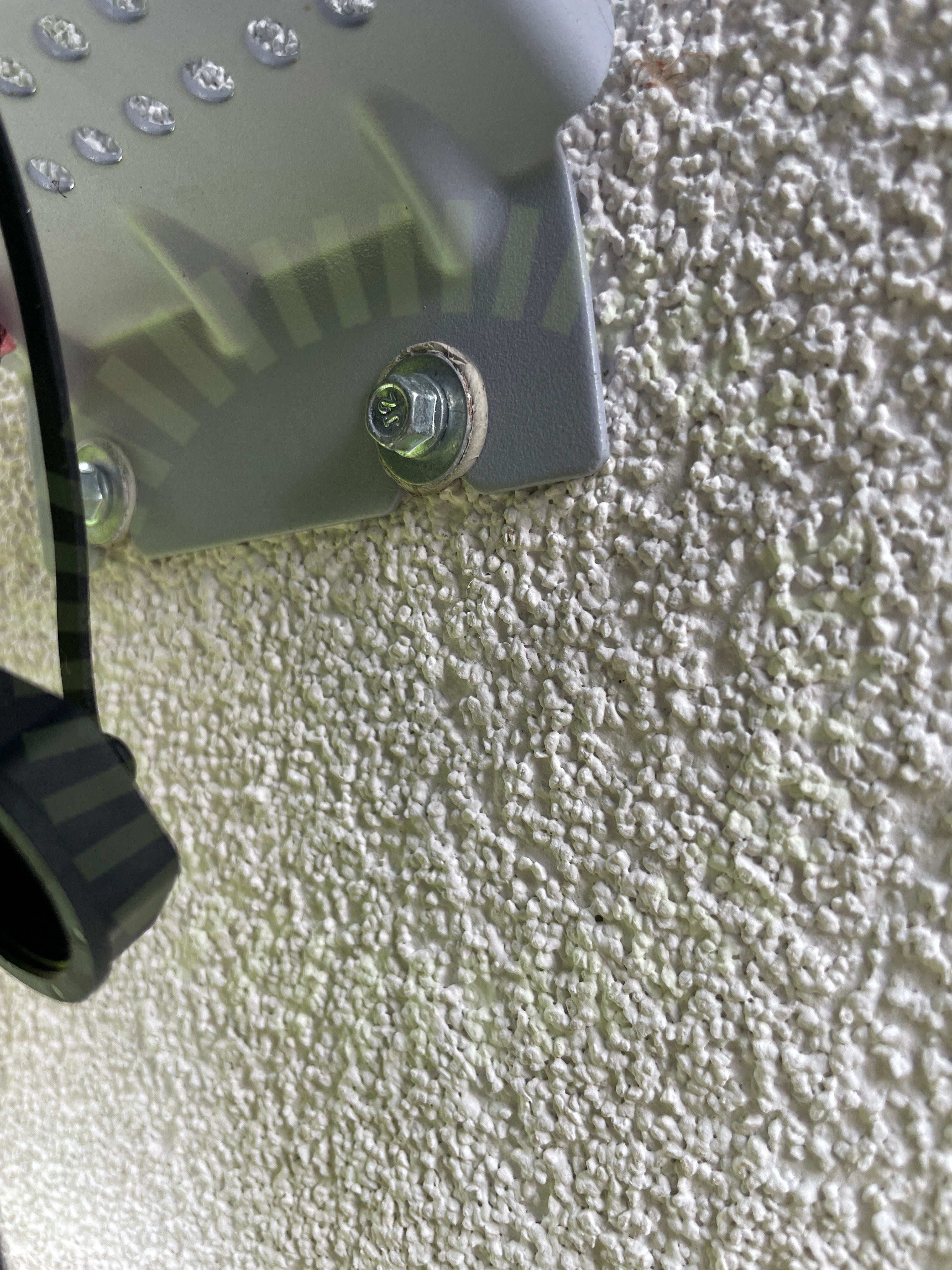

4.1 Infästning

Inte godkänd

Vald skruv är ej anpassad för infästningsmaterial.

SUN2000-(3KTL-10KTL)-M1 User Manual ,Version 10, Datum 2023-02-07, Sida 34

4.2 Varning för backspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för bakspänning saknas enligt krav. Se referens. Saknas på arbetsbrytare för växelriktare.

SEK 457, Sida 42

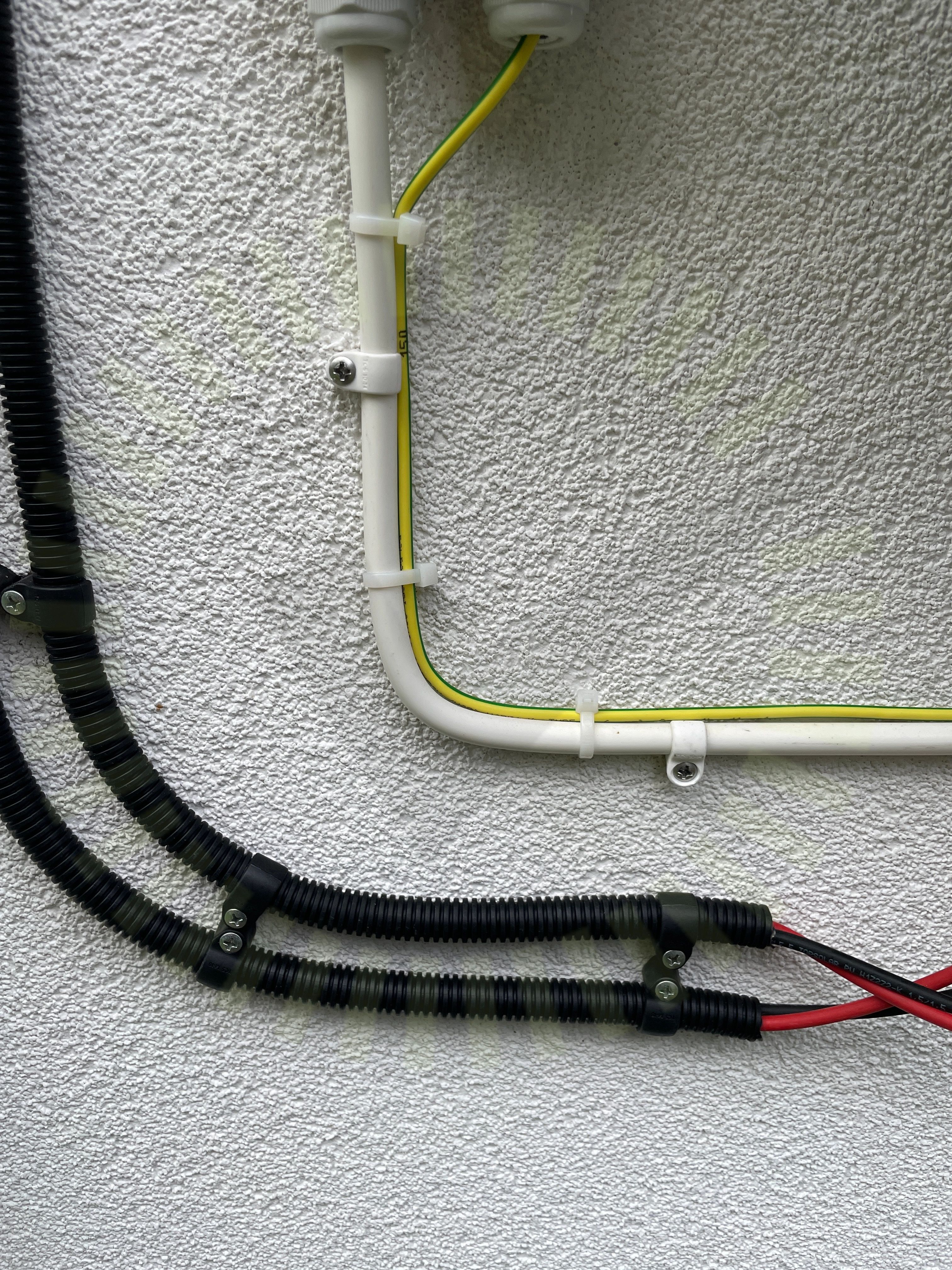

4.3 Väderbeständigt material

Inte godkänd

Använda buntband är ej väderbeständigt.

Godkända kontrollpunkter

31/36

AC anslutning växelriktareAC BöjradieAC Kablage förläggningAvstånd närliggande objektAvstånd till havBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Kontakter anslutningDC Max SpänningDC Max StrömDC Min SpänningGenomföringarHuvudsäkringInformering av solcellerJordning av chassiKabeldimensioneringLedare anslutnaLikspänningskomponenterMissvisande varselmärkningMärkningPlaceringSkadat kablageSkarp kantStress på kontakterSäkringsdimensionUppskalad ledareVarning för likspänningVentilation

Ej tillgängligt vid besiktning

2/36

SträngdesignTillförlitligt fäst

Säkerhetsbrytare AC

Godkända kontrollpunkter

6/6

AnslutningBöjradieEgenskaperFörskruvningarInfästningPlacering
