Besiktningsrapport
9.5
Installation genom
Alstra
Datum
11 juli 2023
Ort
Lund, Skåne län
Kontaktdon
Petskydd undercentral
PEN ledare
95% godkända
5% ej godkända
Om installationen
Paneler
Recom: RCM-xxx-SMK
Montagesystem
K2: SingleRail: CrossHook 3S
Växelriktare
Fronius: SYMO 3-8.2 kW
Installerad av Alstra som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos
Kontrollpunkter
Allmänt
Anmärkningar
1/3
1.1 Mätprotokoll DC
Inte godkänd
Mätningar av DC strängar saknas.
Godkända kontrollpunkter
2/3
Avtal
Strängschema
Tak 1, K2: SingleRail: CrossHook 3S
Godkända kontrollpunkter
25/27
Använd skruv för klämma
DC kabel förläggning
Främmande material
Föremål mellan skena och panelram
Infästning utanför takstol
Infästningar
Kabeldragning mellan takytor
Kabeluppfästning
Klämmans placering i skena
Mittklämmor
Panelramens höjd
Placering
Skador
Skenans utstick för klämma
Skenornas överhäng
Skenskarvar
Skruvar korrekt
Snö- och Vindlastberäkning
Takets lutning
Takkrokarnas CC
Takstolsbredd
Takstolsinfästning
Tvådelad takkrok
Väderbeständigt material
Ändklämmor
Ej tillgängligt vid besiktning
2/27
Takgenomföring
Underliggande takpanna
Tak 1, Recom: RCM-xxx-SMK
Anmärkningar
1/15
3.1 Kontaktdon
Inte godkänd
Buntband ska inte placeras över kontaktdonens hölje, förekommer generellt under panelfälten.
Godkända kontrollpunkter
12/15
Avstånd till yta
Dräneringshål
Förbindelse av kontakter
Klämmornas placering
Klämmornas överlappning
Kopplingslåda
Panelkablagets böjradie
Panelramar separerade
Punktbelastning
Skuggning
Spänningar i ram
Strängförläggning
Ej tillgängligt vid besiktning
2/15
Föremål mot bakstycke
Stress på kontakter
Varselmärkning
Godkända kontrollpunkter
5/5
Informering av solceller
Missvisande varselmärkning
Tillförlitligt fäst
Varning för backspänning
Varning för likspänning
Växelriktare
Anmärkningar
2/35

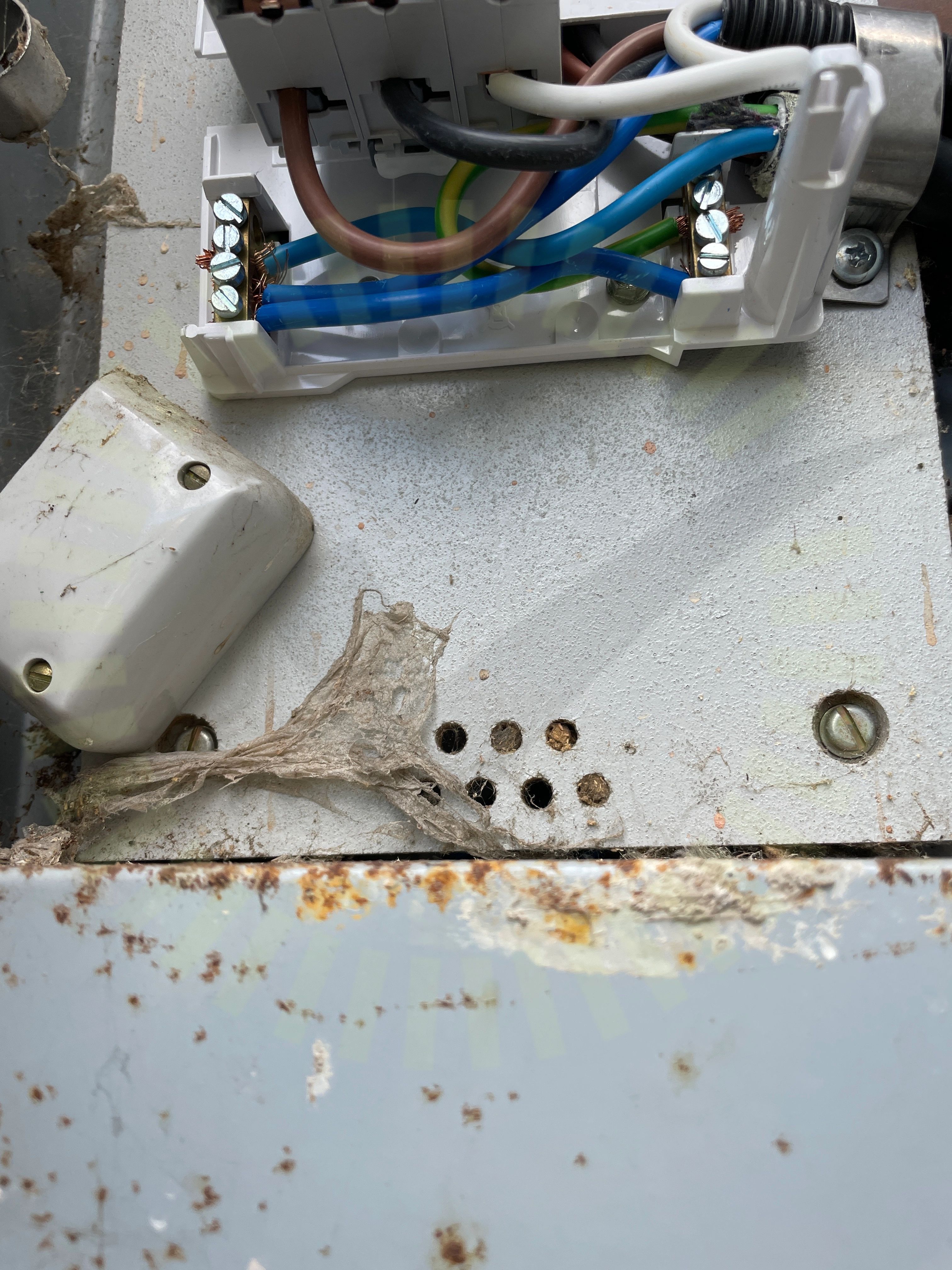

5.1 PEN ledare
Inte godkänd
Undercentral/kapsling där växelriktare har sina säkringar är gjort med ett TN-C system, PEN ledaren är både feldimensionerad samt ej uppmärkt korrekt.

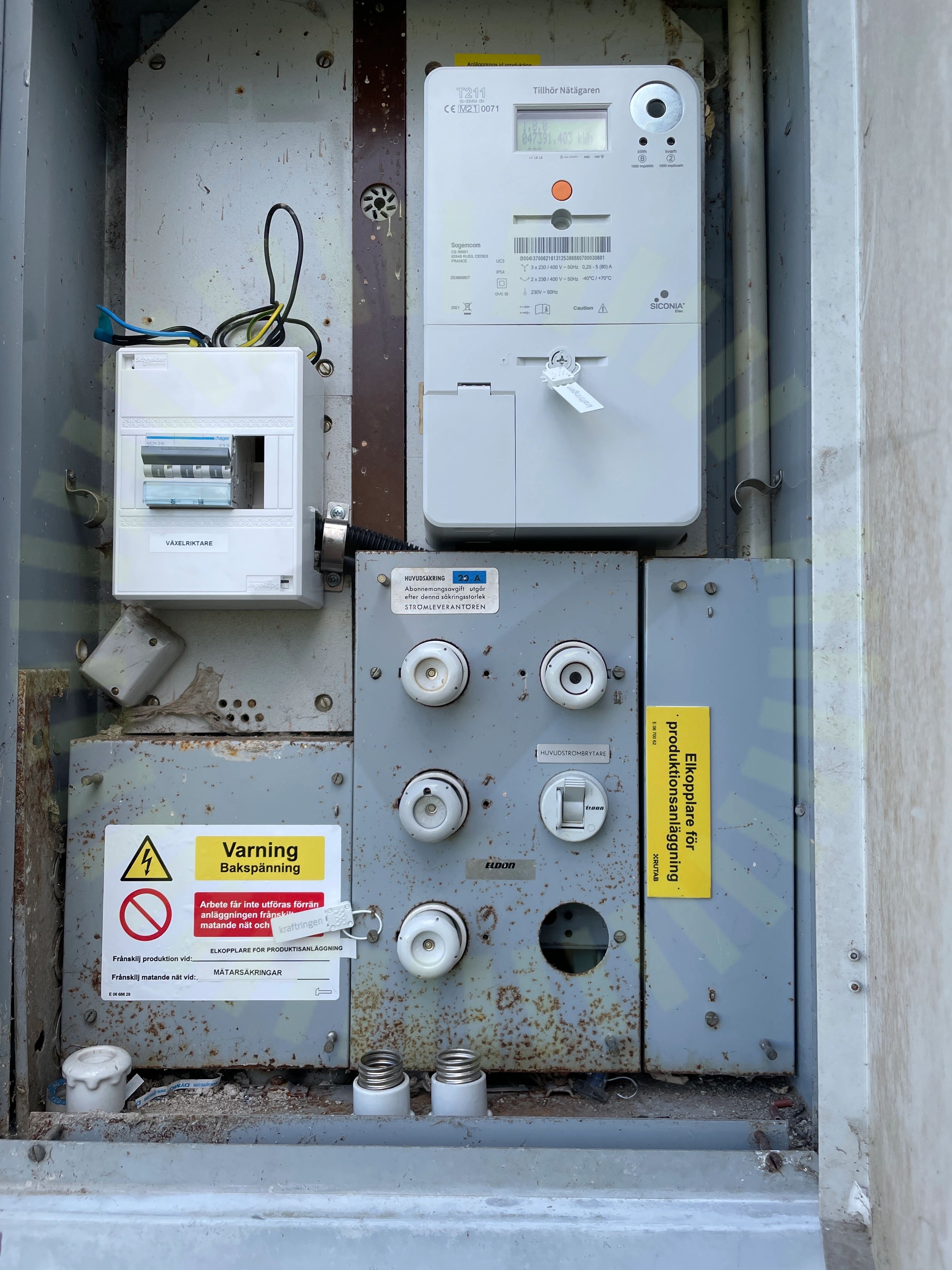

5.2 Petskydd undercentral
Inte godkänd
Saknas täcklock på undercentral/kapsling där växelriktarens säkringar sitter. Saknas även täcklock/täckbricka för hål i plåtkapsling.
Godkända kontrollpunkter
33/35
AC Anslutning Växelriktare
AC Böjradie
AC Kablage förläggning
AC kablage skarp kant
Avstånd närliggande objekt
Bakomliggande material
DC anslutning
DC Kablage egenskaper
DC Kablage förläggning
DC Kablage skydd
DC Kontakter anslutning
DC Max Spänning
DC Max Ström
DC Min Spänning
Fastsäkring av produkt
Förskruvning
Genomföringar
Huvudsäkring
Infästning
Kabeldimensionering
Ledare Fastspända
Likspänningskomponenter
Max total effekt
Märkning
Placering
Skadat kablage
Strängdesign
Säkringsdimension
Uppskalad ledare
Ventilation
Väderbeständigt material
Väderskydd
Växelriktarens IP klassning
