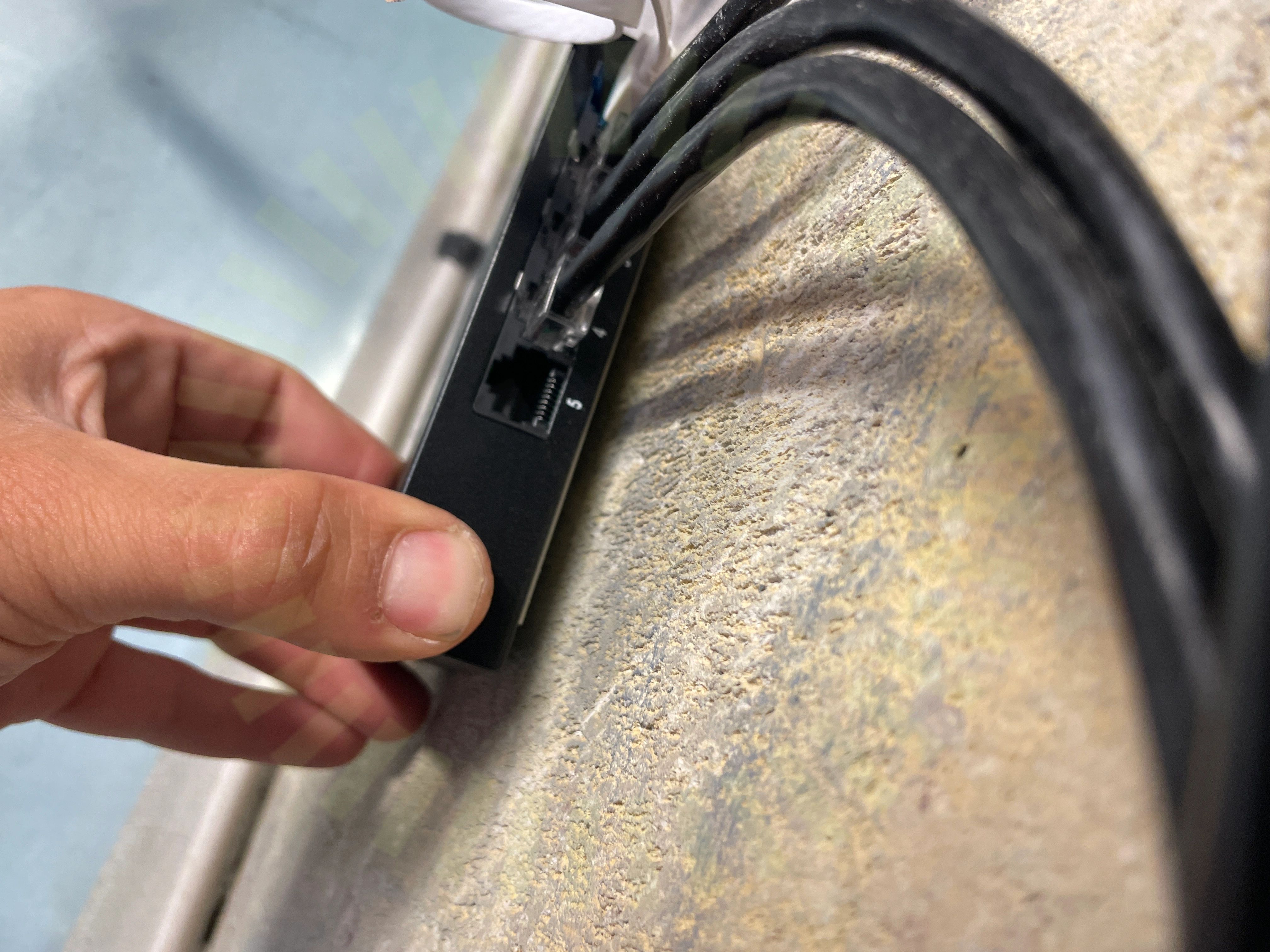

1.1 Tillförlitligt fäst.
Inte godkändProdukt fäst med dubbelhäftande tejp mot delvis porös betongvägg sitter ej tillförlitligt fast.
Besiktningsrapport
9.0
Installation genom
1KOMMA5° Syd (fd SolensEnergi)
Datum
24 juni 2024
Ort
Nybrostrand, Skåne län
95% godkända5% ej godkända
Om installationen
Paneler1Komma5° - Fullblack
MontagesystemESDEC Lutande Panntak
VäxelriktareSunGrow: SH5-10RT-20
BatteriSunGrow: SBR(XXX)
TillbehörCHINT: Sungrow DTSU666
Tillbehör1KOMMA5°: Heartbeat
TillbehörSäkerhetsbrytare AC
TillbehörUndercentral
Installerad av 1KOMMA5° Syd (fd SolensEnergi) som har ett högt snittbetyg på 9.3 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmänt
Anmärkningar
1/4Godkända kontrollpunkter
3/4AvtalMätprotokoll DCSträngschema
Batteri
Anmärkningar
1/15
2.1 Närliggande objekt
Inte godkändBatteriet har inte rätt avstånd till omkringliggande material.
SBR064-256-UEN-Ver19-202302, Sida 15
Godkända kontrollpunkter
11/15BatterimodulFastsäkring av produktLock och sidoskyddRakt ståendeSammansättning av komponenterSkadorSmartmätareTillgång till batterietUppfästning av kablageUtrymmeVäderskydd
Ej tillgängligt vid besiktning
3/15Batteri PEDC anslutningSignalkabel batteri
Smartmätare
Godkända kontrollpunkter
6/6Anslutning av smartmätareFastsäkring av produktOmgivningstemperaturSignalkabel till växelriktarenSkador signalkablageSmartmätare
Säkerhetsbrytare AC
Godkända kontrollpunkter
7/7Anslutningar i brytareEgenskaperIdentifieringInfästningKabelinföringarPlacering SäkerhetsbrytareSkada vid brytare
Tak 1, 1Komma5° - Fullblack
Anmärkningar
2/17

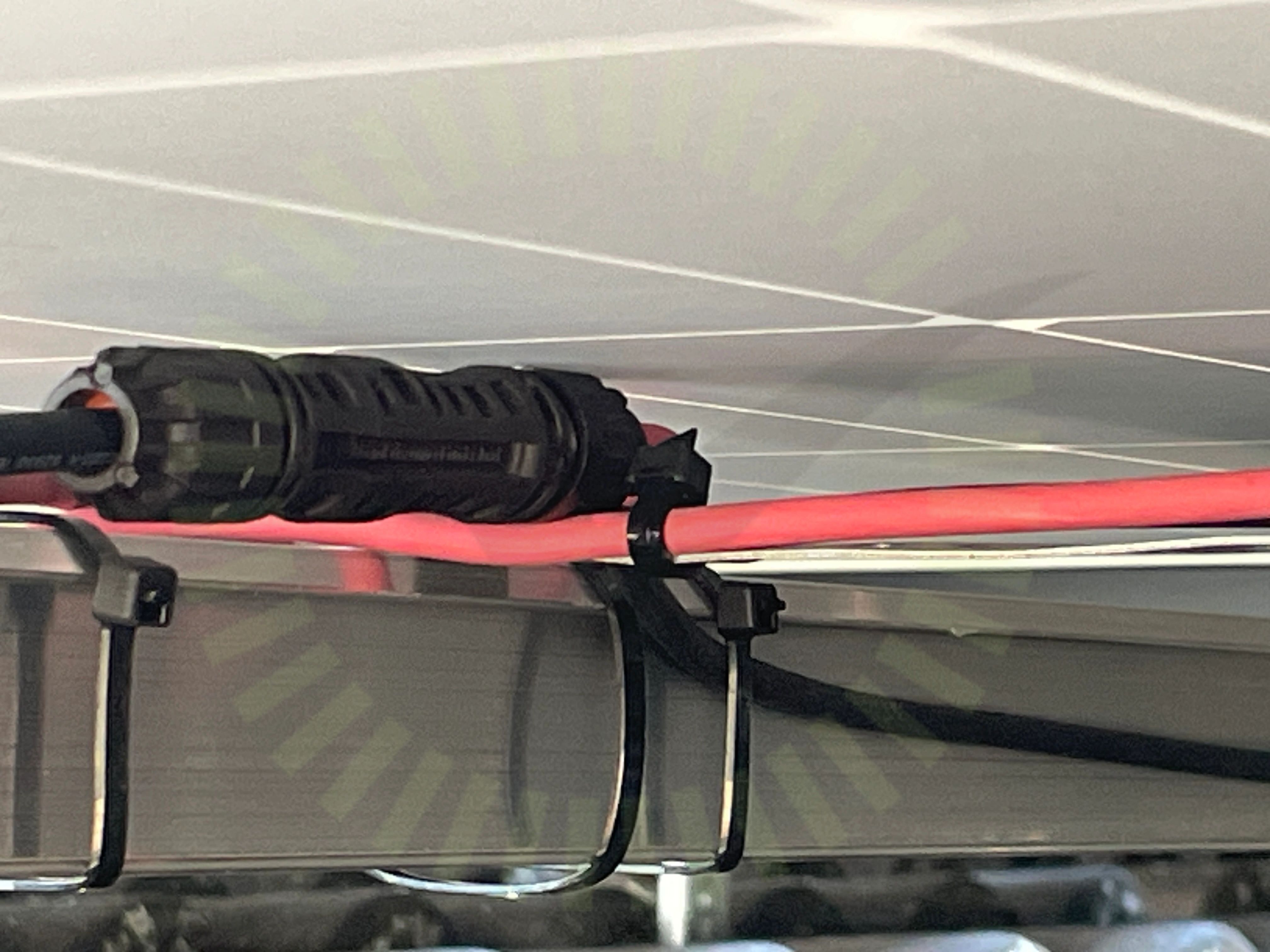

5.1 Föremål mot bakstycke
Inte godkändKontakter trycker mot panelens undersida.
1KOMMA5°: Module Installation manual EN 23.07, Sida 15

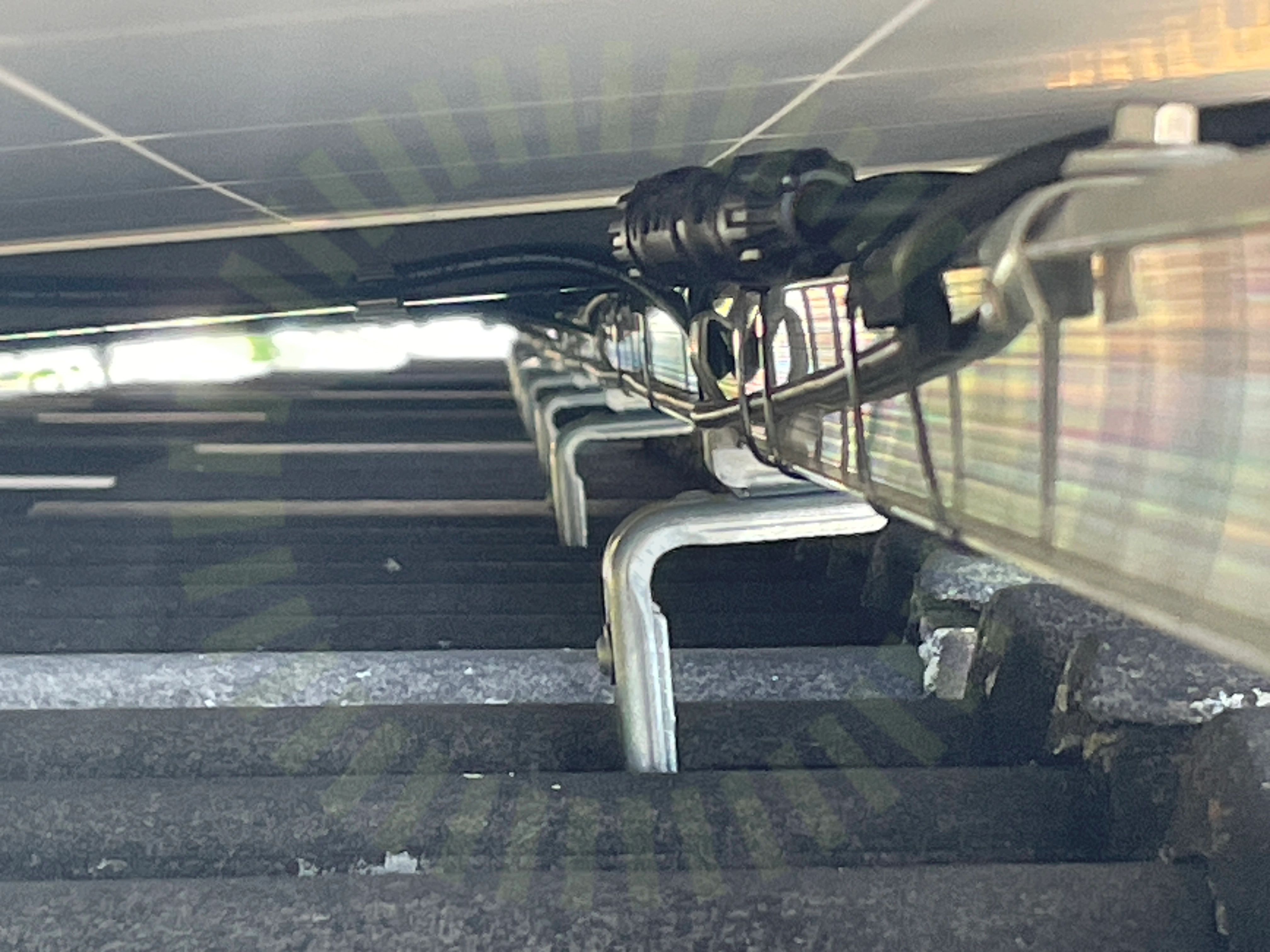

5.2 Panelkablaget böjradie
Inte godkändPanelernas kablar har en för skarp böjradie.
SS 436 40 00 (522.8.3)
Godkända kontrollpunkter
15/17Avstånd till havAvstånd till ytaDräneringshålFörbindelse av kontakterKlämmornas placeringKlämmornas storlekKlämmornas överlappningKontaktdonKopplingslåda böjradiePanelramar separeradeSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggning
Tak 1, ESDEC Lutande Panntak
Anmärkningar
2/26

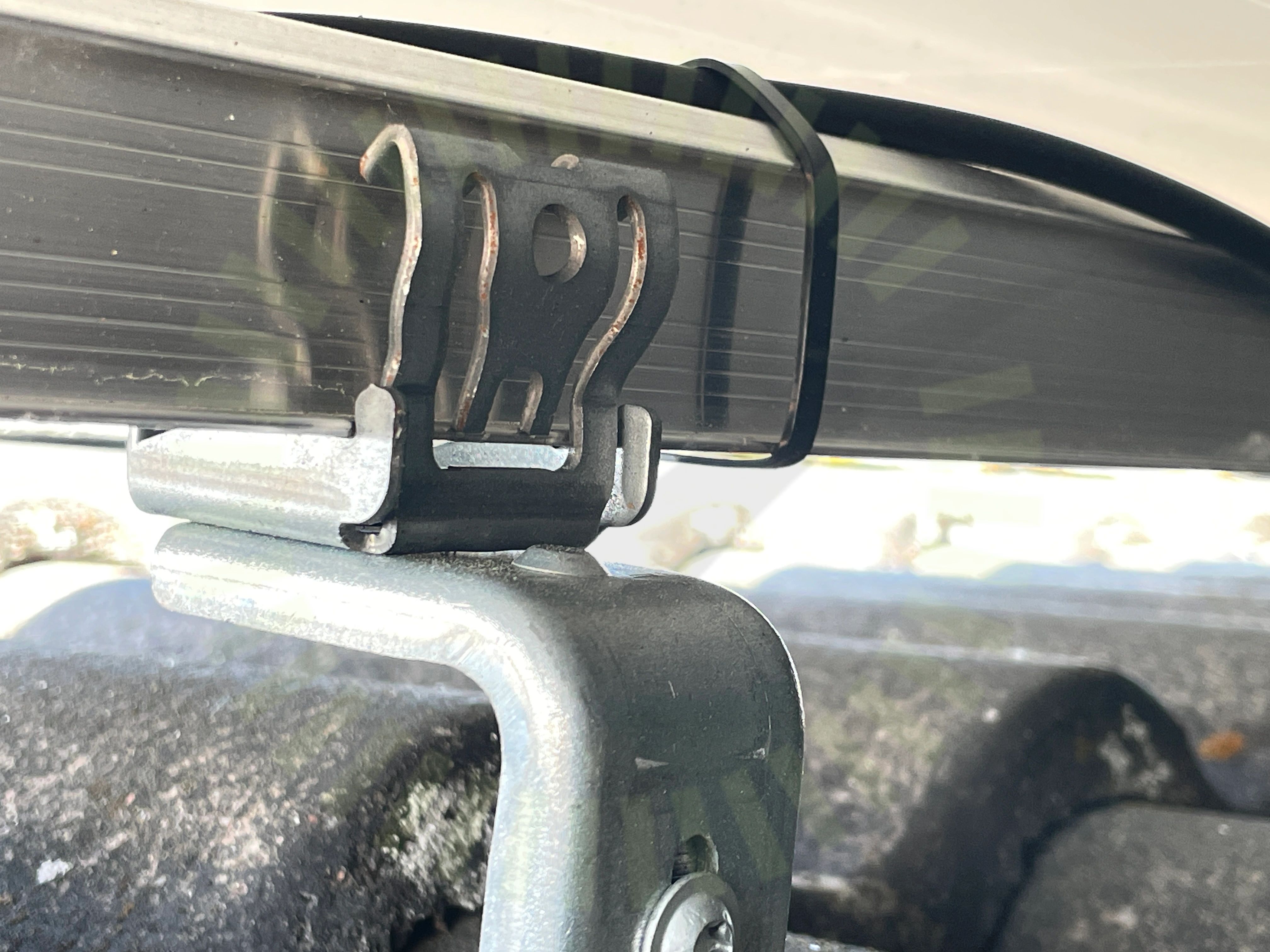

6.1 Skenornas infästning
Inte godkändKrokens gafflar ligger utanför och inte korrekt mot skena.
BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 26.04.24, Sida 18

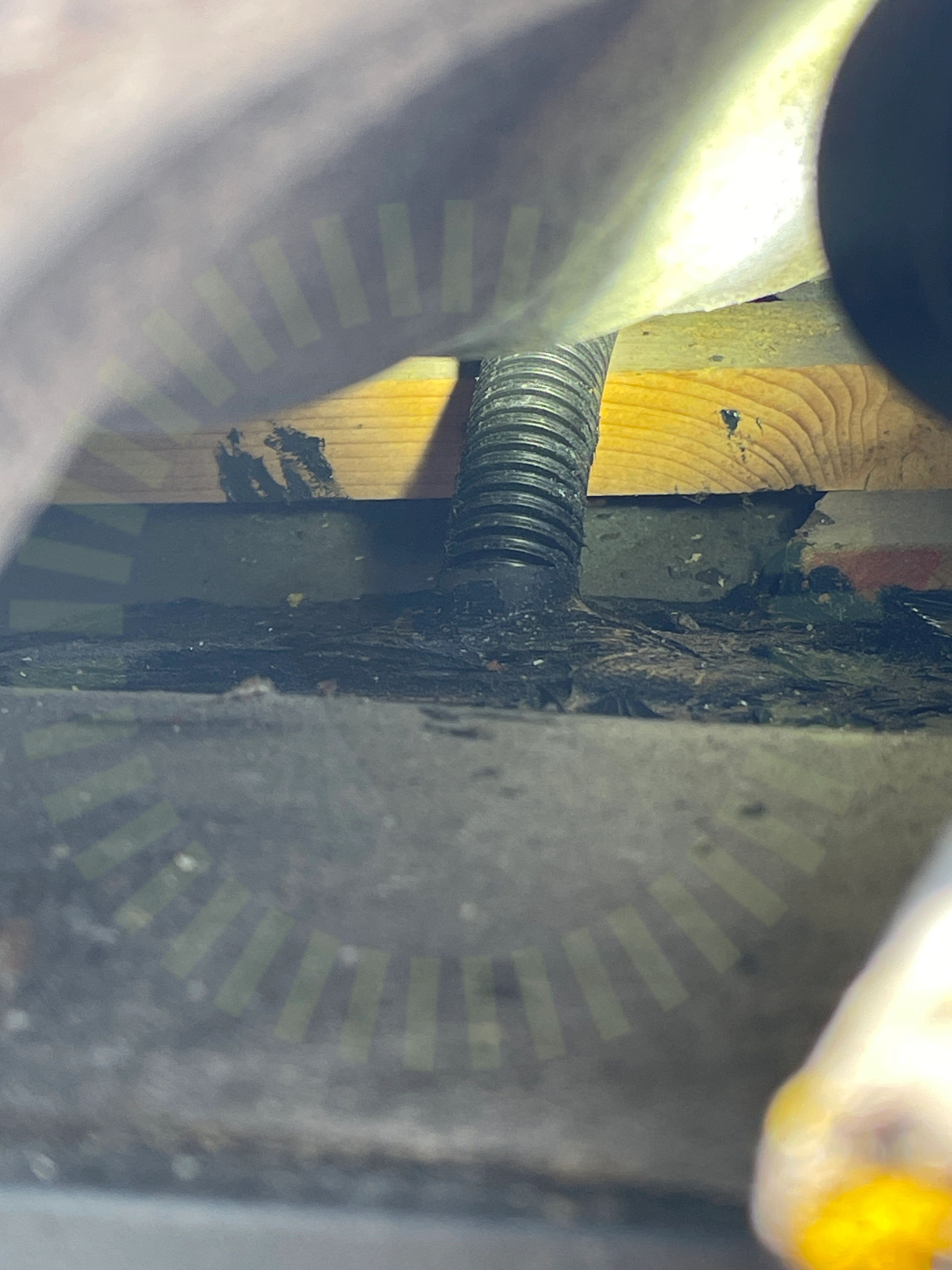

6.2 Takgenomföring
Inte godkändTakgenomföring är inte fackmässigt utförd.
Godkända kontrollpunkter
24/26DC kabel förläggningDräneringskanalFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningKlämmans placering i skenaLäktinfästningMittklämmorPanelstorlekSkadorSkenans utstick för klämmaSkenornas överhängSkenskarvarSnö- och VindlastberäkningSäkerhetsavståndTakets lutningTakkrokarnas CCTakkrokens höjdjusteringTermisk brytpunkt skenorUnderbyggnadUnderliggande takpannaVäderbeständigt materialÄndklämmor
Undercentral
Godkända kontrollpunkter
6/6FemledarsystemInfästningIP-KlassningKabelinföringarPlaceringSkydd mot beröring
Varselmärkning
Godkända kontrollpunkter
4/4Informering av solcellerMissvisande varselmärkningVarning för backspänningVarning för likspänning
Växelriktare
Anmärkningar
1/36
9.1 Skarp kant
Inte godkändKablage ligger mot skarp kant och har börjat nöta på manteln.
Godkända kontrollpunkter
35/36AC kablage förläggningAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareAvstånd närliggande objektBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareFastsäkring av produktFörskruvningGenomföringarHuvudsäkringIdentifieringInfästningJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanPlaceringSkadat kablageStress på kontakterSträngdesignSäkringsdimensionTillgänglighetVäderbeständigt materialVäderskyddVäxelriktarens IP klassning
