Besiktningsrapport

9.1

Installation genom

1KOMMA5° Syd (fd SolensEnergi)

Datum

24 juni 2024

Ort

Nybrostrand, Skåne län

Närliggande objekt

Skarp kant

96% godkända4% ej godkända

Om installationen

VäxelriktareSunGrow: SH5-10RT-20

BatteriSunGrow: SBR(XXX)

Installerad av 1KOMMA5° Syd (fd SolensEnergi) som har ett högt snittbetyg på 9.3 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Batteri

Anmärkningar

1/15

1.1 Närliggande objekt

Inte godkänd

Batteriet har inte rätt avstånd till omkringliggande material.

SBR064-256-UEN-Ver19-202302, Sida 15

Godkända kontrollpunkter

11/15

BatterimodulFastsäkring av produktLock och sidoskyddRakt ståendeSammansättning av komponenterSkadorSmartmätareTillgång till batterietUppfästning av kablageUtrymmeVäderskydd

Ej tillgängligt vid besiktning

3/15

Batteri PEDC anslutningSignalkabel batteri

Varselmärkning

Godkända kontrollpunkter

4/4

Informering av solcellerMissvisande varselmärkningVarning för backspänningVarning för likspänning

Växelriktare

Anmärkningar

1/36

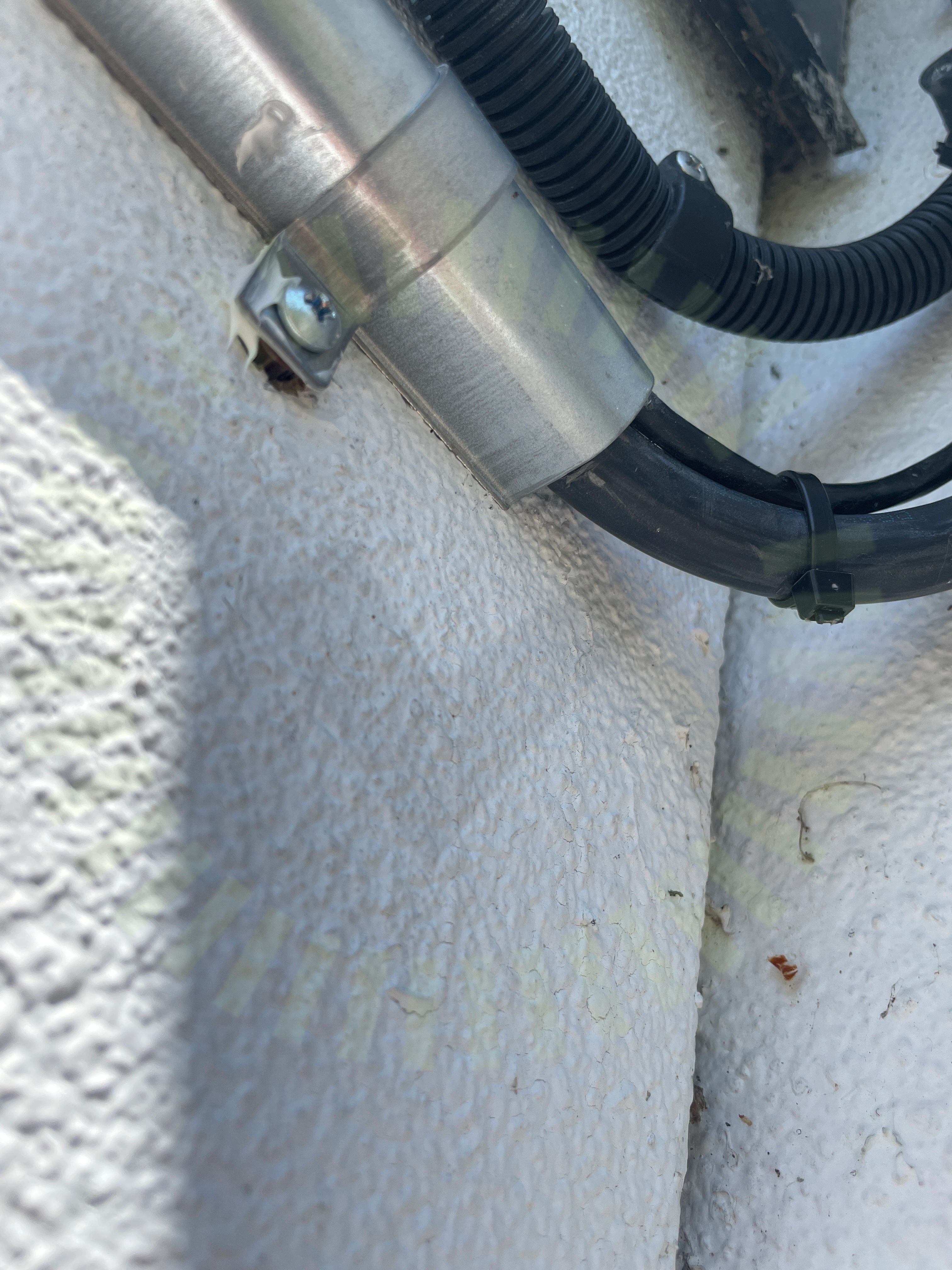

3.1 Skarp kant

Inte godkänd

Kablage ligger mot skarp kant och har börjat nöta på manteln.

Godkända kontrollpunkter

35/36

AC kablage förläggningAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareAvstånd närliggande objektBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareFastsäkring av produktFörskruvningGenomföringarHuvudsäkringIdentifieringInfästningJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanPlaceringSkadat kablageStress på kontakterSträngdesignSäkringsdimensionTillgänglighetVäderbeständigt materialVäderskyddVäxelriktarens IP klassning
