Institutet för Solenergikvalitet

Besiktningsrapport

9.4
x

Installation genom

Skandica Solar

Datum

17 oktober 2023

Ort

Mölnlycke, Västra Götalands län
Skador
Växelriktarens IP klassning
Jordning av chassi
94% godkända6% ej godkända

Om installationen

PanelerLongi: LR5-54HPB
MontagesystemNordmount Panntak: Bärläkt
VäxelriktareGroWatt: MOD 3-10KTL3-XH
TillbehörSäkerhetsbrytare AC
TillbehörUndercentral
Skandica Solar

Installerad av Skandica Solar som har ett högt snittbetyg på 9.1 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Godkända kontrollpunkter

3/3
AvtalMätprotokoll DCSträngschema

Säkerhetsbrytare AC

Anmärkningar

1/8
Förskruvningar

2.1 Förskruvningar

Inte godkänd

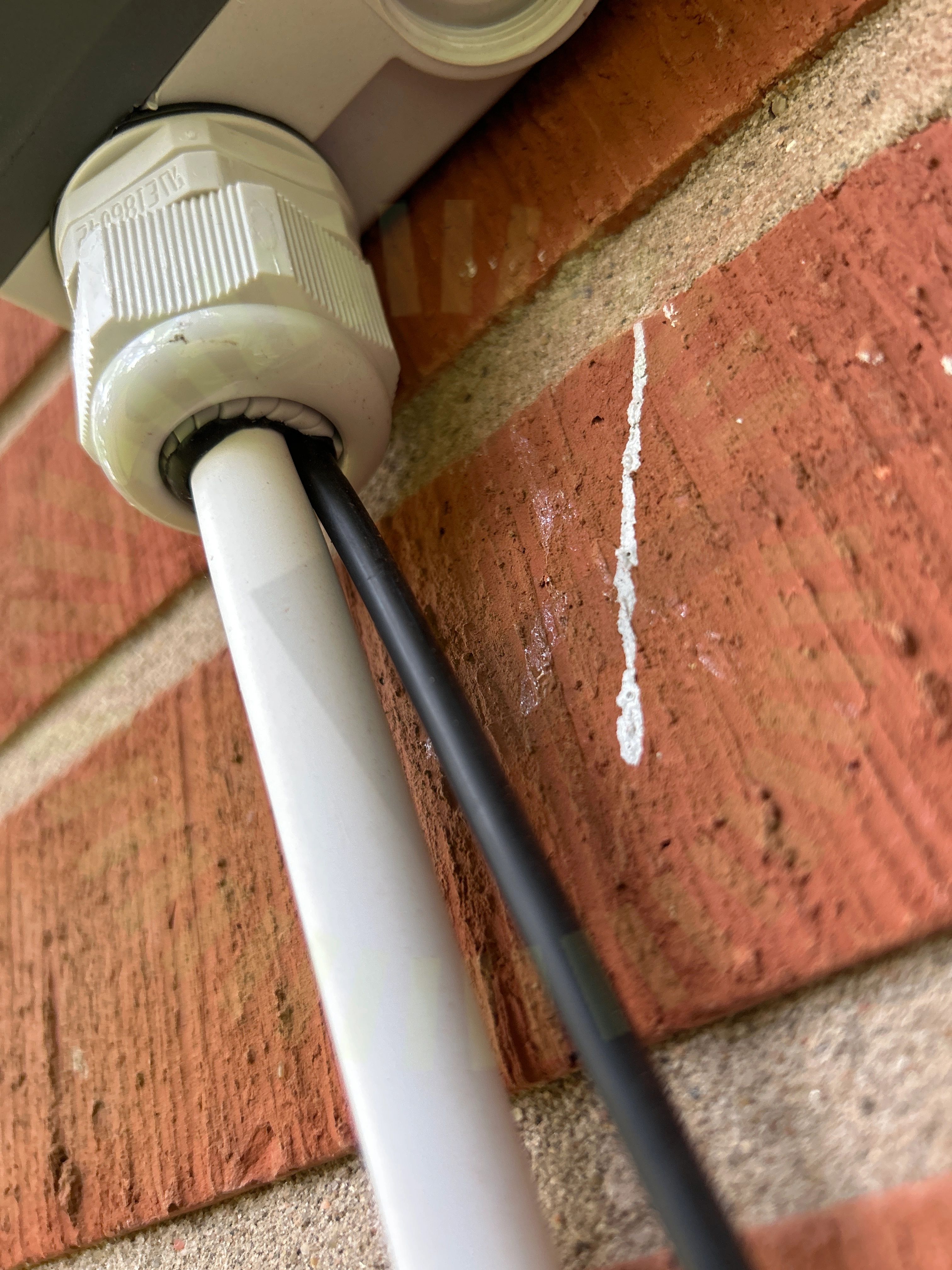

Förskruvning avsedd för en kabel har två kablar i sig.

Godkända kontrollpunkter

7/8
AnslutningBöjradieEgenskaperIdentifieringInfästningPlaceringYttre påverkan

Tak 1, Longi: LR5-54HPB

Godkända kontrollpunkter

16/17
Avstånd till takDräneringshålFörbindelse av kontakterFöremål mot bakstyckeFörläggning DC kontakterKlämmornas placeringKontaktdonMellanrumPanelkablaget generell böjradiePanelkablagets böjradiePunktbelastningSkador på panelSkuggaSpänningar i ramStress på kontakterÖverlappning

Ej tillgängligt vid besiktning

1/17
Strängförläggning

Tak 1, Nordmount Panntak: Bärläkt

Anmärkningar

2/23
Skador

4.1 Skador

Inte godkänd

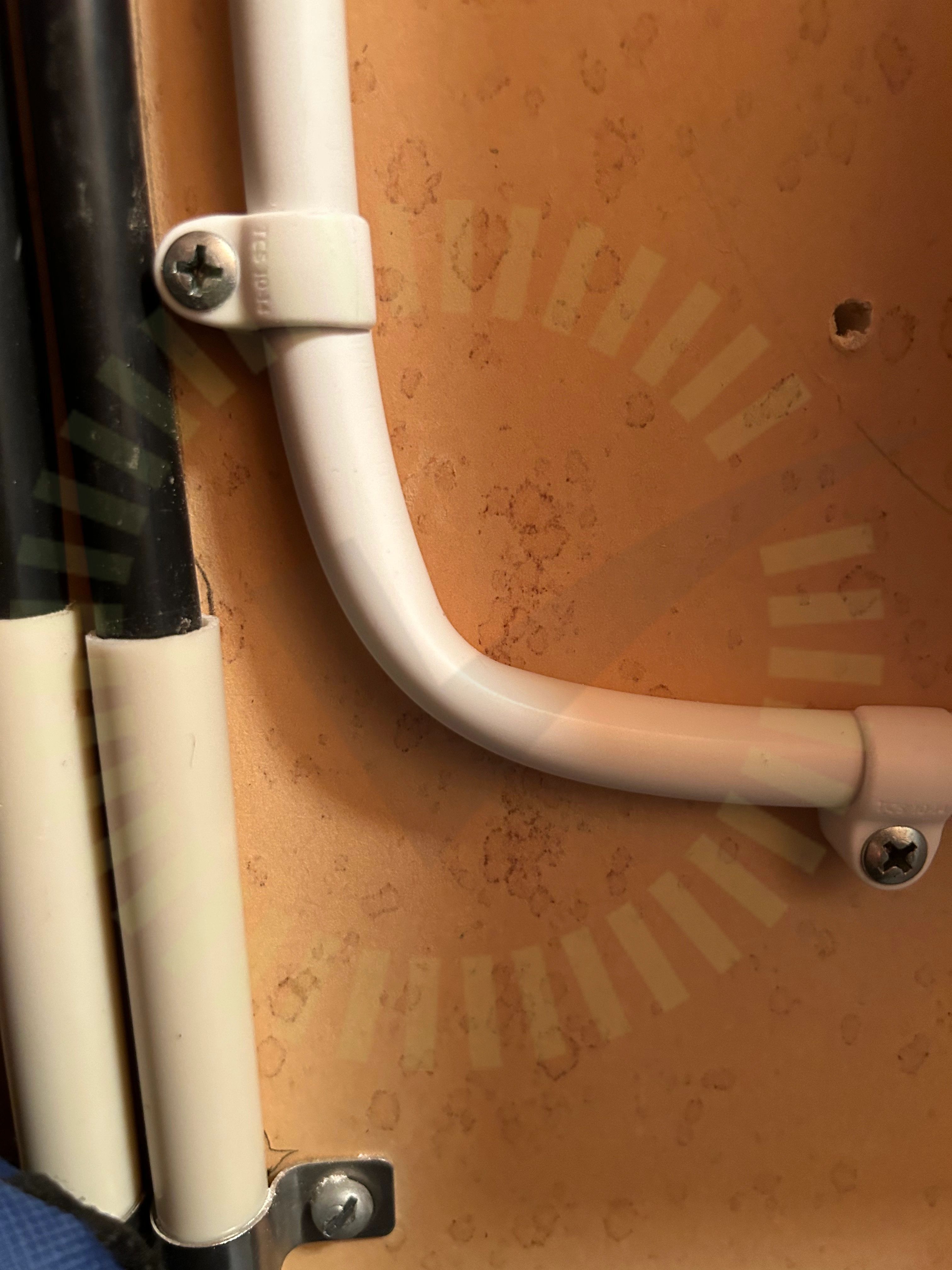

Repor noterade på takfönster detta har uppkommit i samband med installationen.

4.2 Snö- och Vindlastberäkning

Inte godkänd

Inmatade värden i lastberäkningen stämmer inte med verkligheten. 45 graders lutning på tak i verklighet och 38 grader enligt lastberäkning.

Tillverkarens montageanvisningar

Godkända kontrollpunkter

21/23
Bärläktens dimensionDC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningKlämmans placering i skenaKlämmornas överlappningLäktinfästningMittklämmorPotentialutjämningsledareSkenans utstick för klämmaSkenornas infästningSkenornas överhängSkenskarvarSäkerhetsavståndTakgenomföringTakkrokarnas CCUnderliggande takpannaVäderbeständigt materialÄndklämmor

Undercentral

Godkända kontrollpunkter

7/7
BöjradieFemledarsystemFörskruvningarInfästningIP-KlassningPlaceringSkydd mot beröring

Varselmärkning

Godkända kontrollpunkter

5/5
Informering av solcellerMissvisande varselmärkningTillförlitligt fästVarning för backspänningVarning för likspänning

Växelriktare

Anmärkningar

3/33
AC Böjradie

7.1 AC Böjradie

Inte godkänd

Kabelns böjradie inte godkänd. Kabel har böjts så den har deformerats.

SS 436 40 00 (522.8.3)
Jordning av chassi

7.2 Jordning av chassi

Inte godkänd

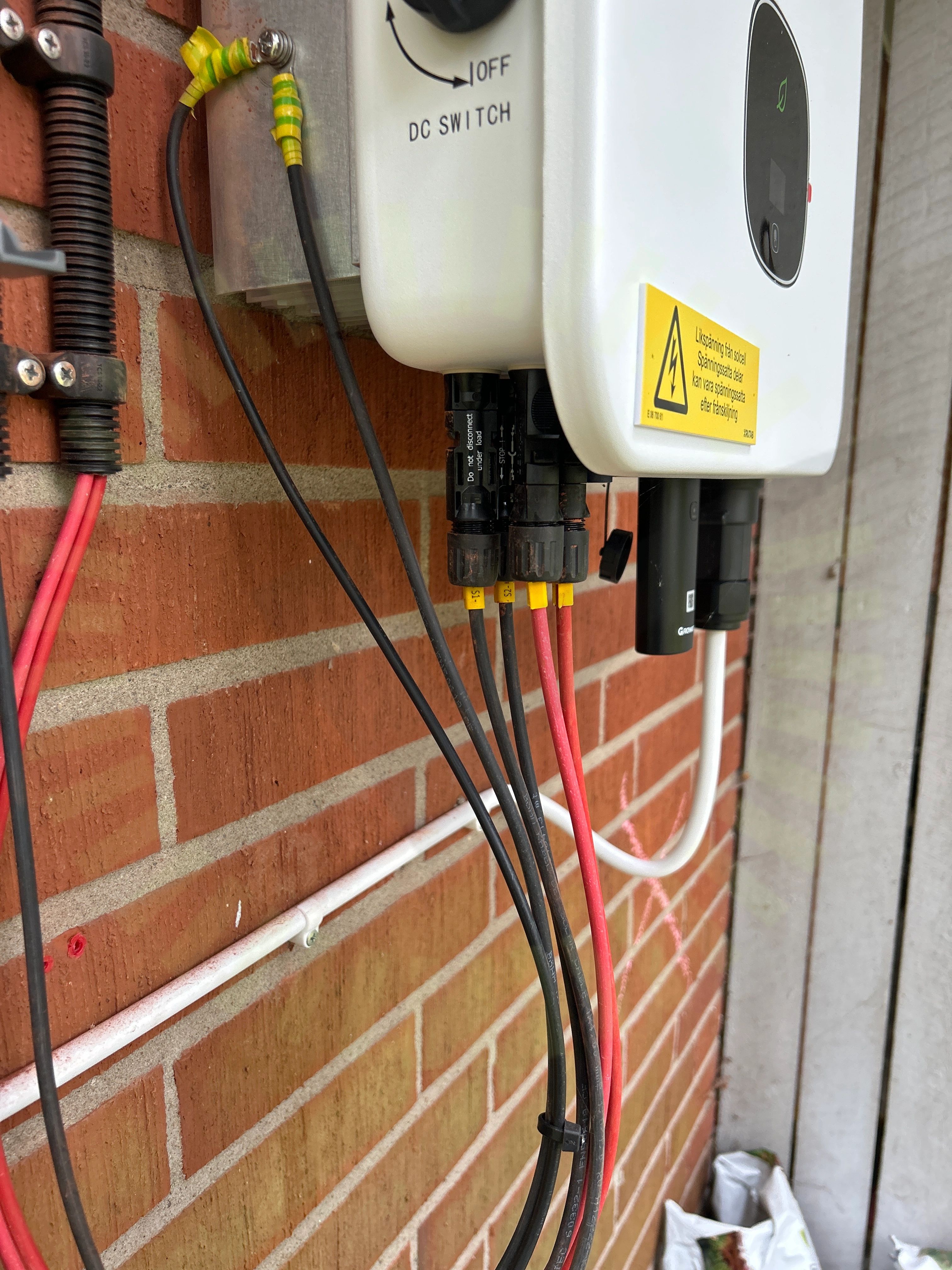

Växelriktarens chassi är jordad men har fel färgmärkning. Den ska vara gul/grön utefter hela sin längd.

MOD 3-10KTL3-XH User Manual EN 2022.11.23, Sida 22
Växelriktarens IP klassning

7.3 Växelriktarens IP klassning

Inte godkänd

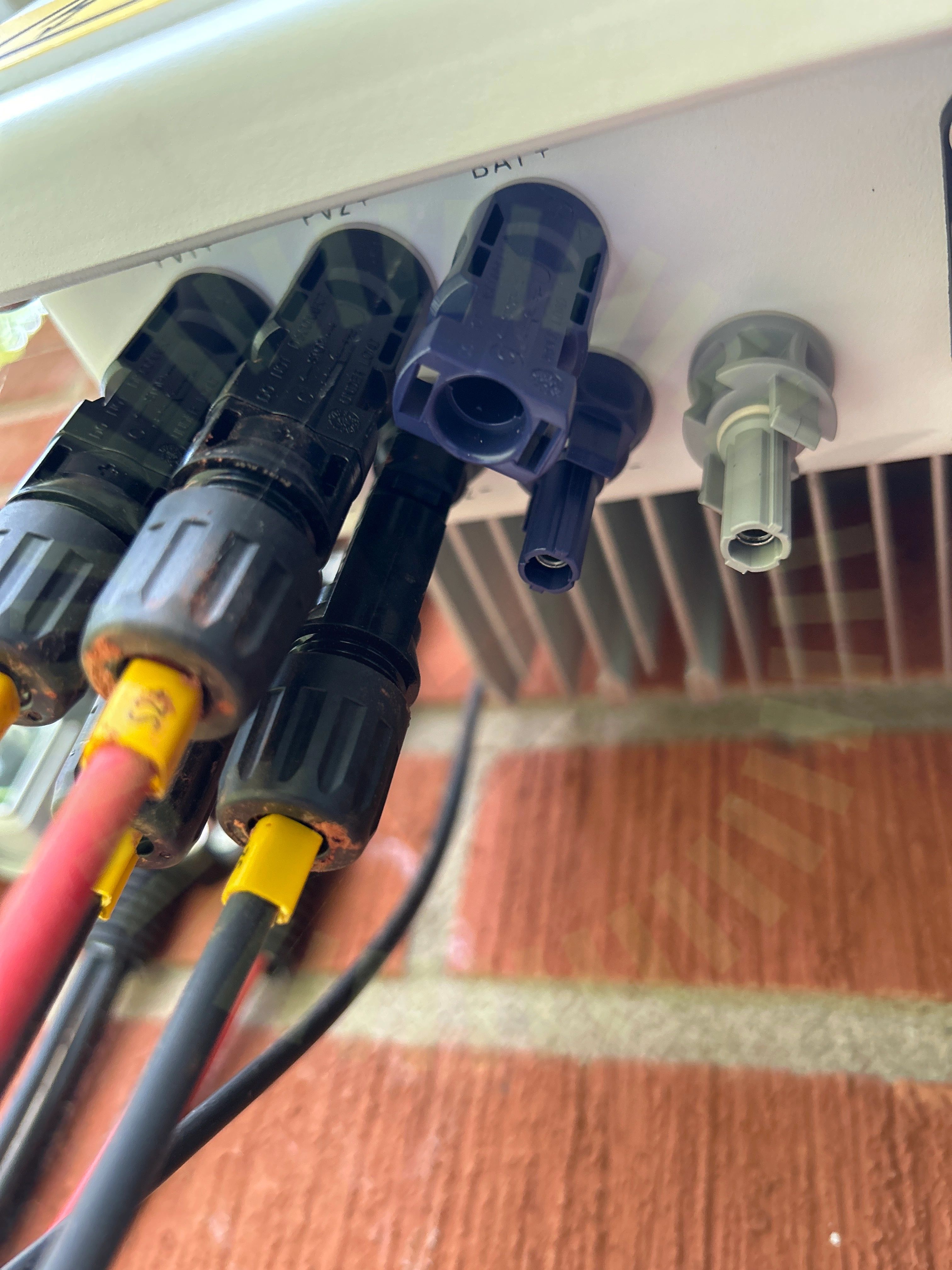

Skyddlock för kontakter som ej används saknas, detta påverkar växelriktares IP klassning.

Godkända kontrollpunkter
