Institutet för Solenergikvalitet

Besiktningsrapport

8.7
x

Installation genom

Elians

Datum

19 juni 2024

Ort

Genarp, Skåne län
Avstånd närliggande objekt
Förskruvning
Missvisande varselmärkning
90% godkända10% ej godkända

Om installationen

VäxelriktareFronius: Symo GEN24 6.0-10.0 Plus
BatteriBYD: HVS Battery-Box Premium (5.1-12.8)
Elians

Installerad av Elians som har ett högt snittbetyg på 9.1 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

BYD: HVS Battery-Box Premium (5.1-12.8)

Godkända kontrollpunkter

13/13
Bakomliggande materialBatteri PEDC anslutning Fastsäkring av produktFörläggning av modulerSammansättning av komponenterSignalkabel batteriSkadorSmartmätareTillgång till batterietUppfästning av kablageUtrymmeVäderskydd

Fronius: Symo GEN24 6.0-10.0 Plus

Anmärkningar

6/39

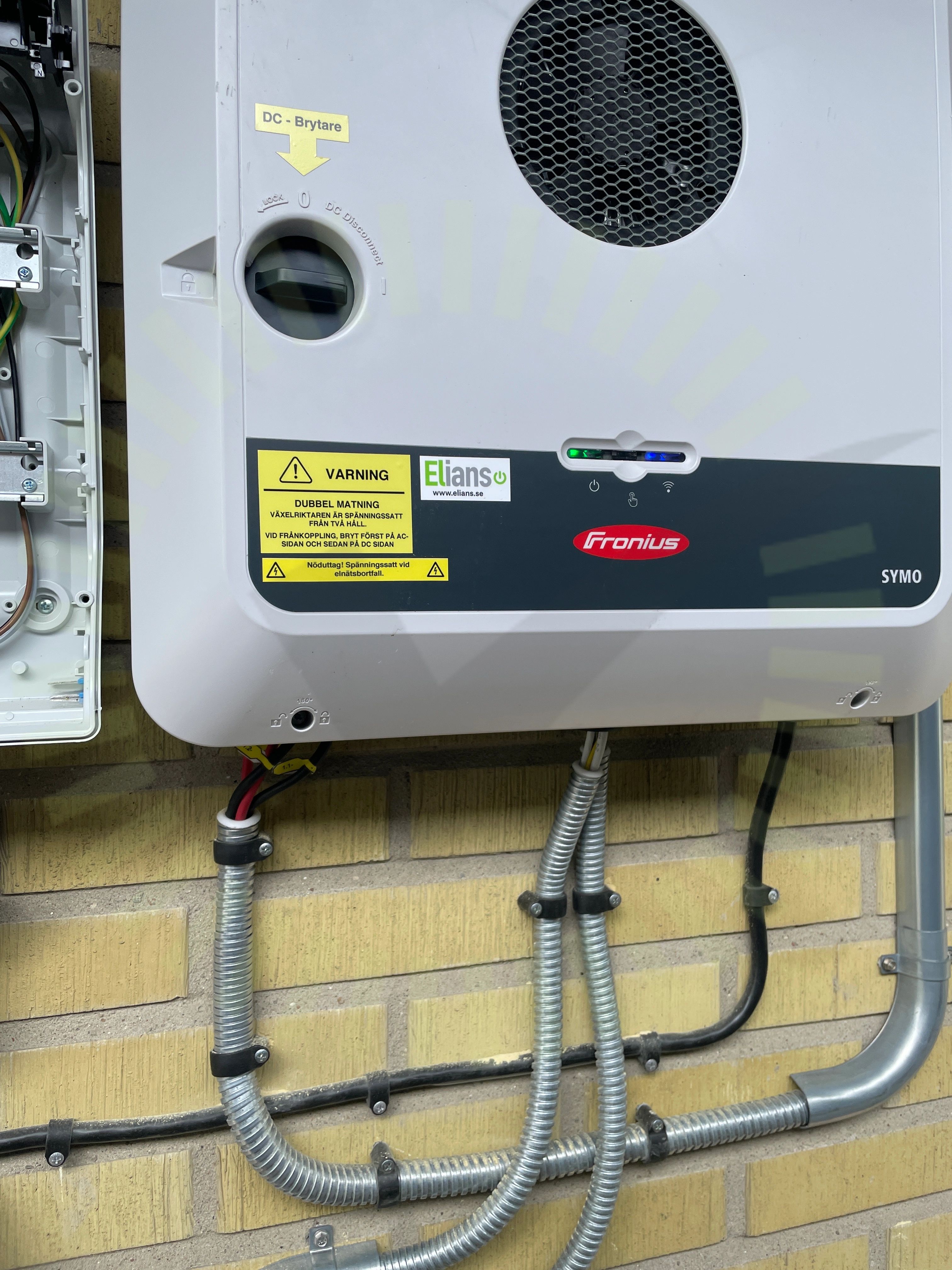

Avstånd närliggande objekt

2.1 Avstånd närliggande objekt

Inte godkänd

Växelriktaren är placerad för nära objekt som hindrar luftflödet.

Fronius: Symo GEN24 6.0-10.0 Plus Operating Instructions 09.23, Sida 59
Väderskydd

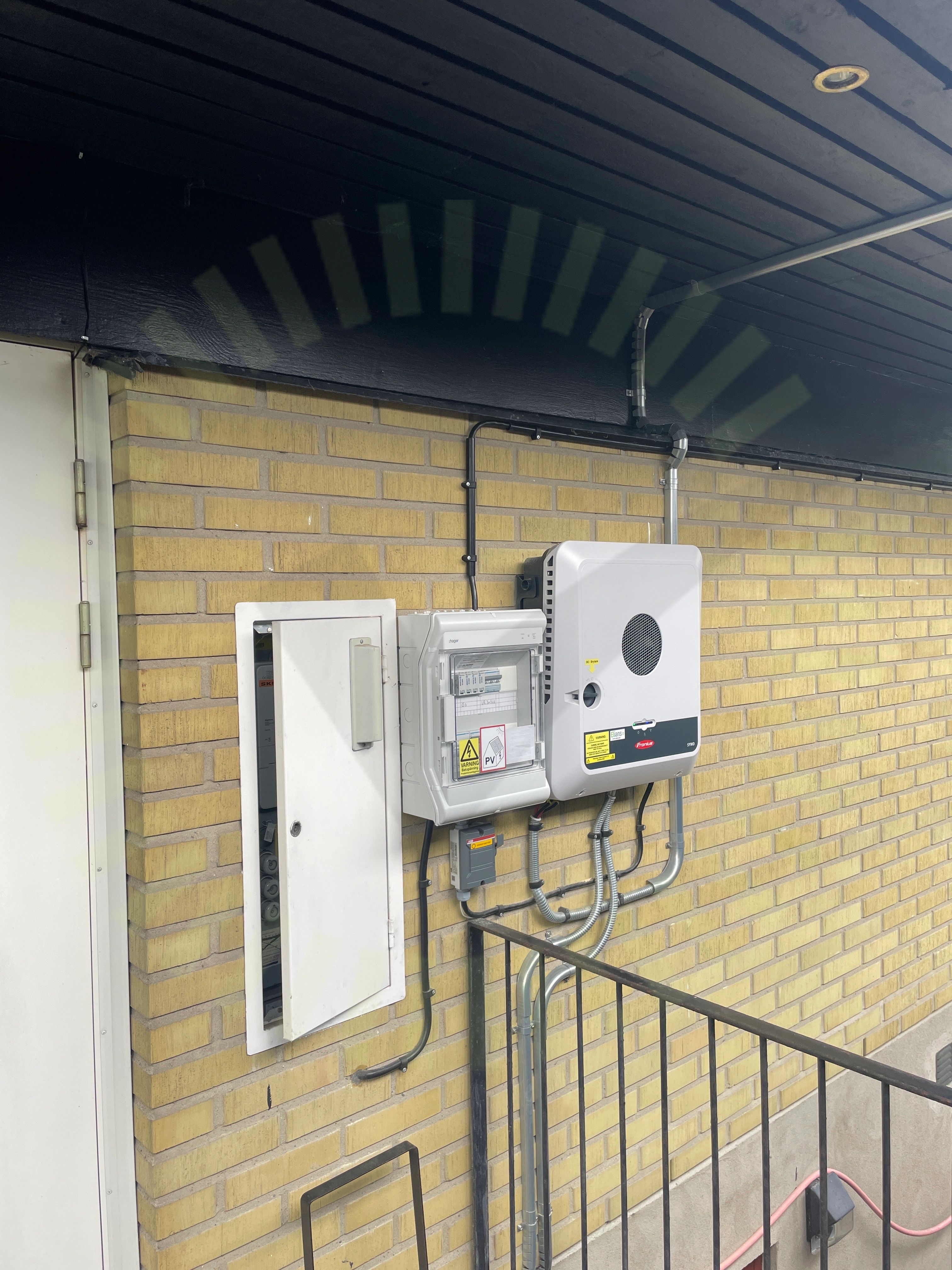

2.2 Väderskydd

Kundkommentar

Växelriktaren är placerad i direkt solljus. Information från kund.

Fronius: Symo GEN24 6.0-10.0 Plus Operating Instructions 09.23, Sida 59

2.3 Dubbel matning

Inte godkänd

Huvudledning till huset kan nu matas av både solcellerna och från inkommande. Den totala effekten är högre än vad kabeln normalt anses kunna hantera. Ledningsdimensionering för kabeln rekommenderas.

SS 436 40 00 (312.2.1.2 / 512.1.2)
Förskruvning

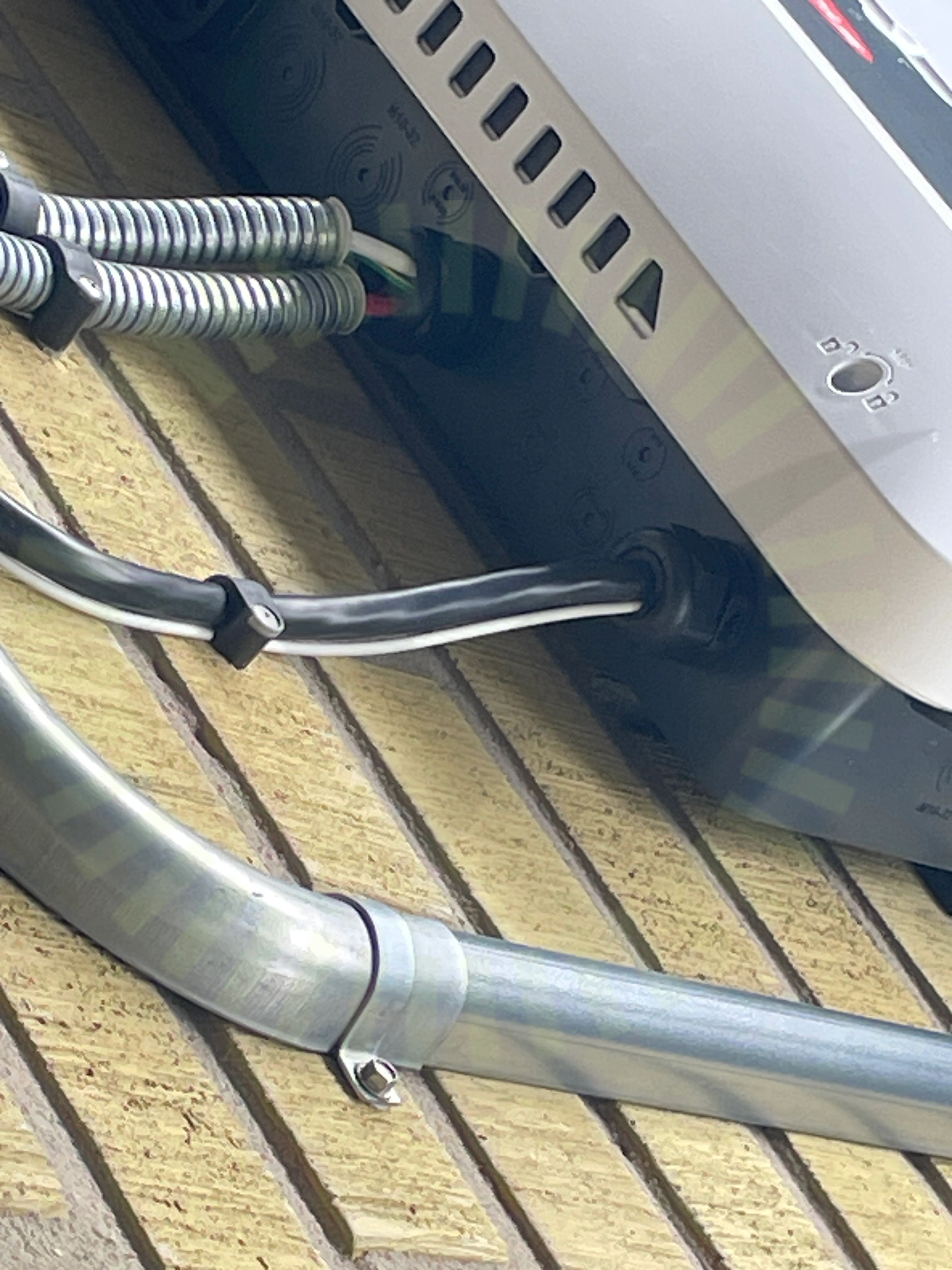

2.4 Förskruvning

Inte godkänd

Två kablar förlagda i förskruvning avsedd för en kabel.

Fronius: Symo GEN24 6.0-10.0 Plus Operating Instructions 09.23, Sida 85-87
Missvisande varselmärkning

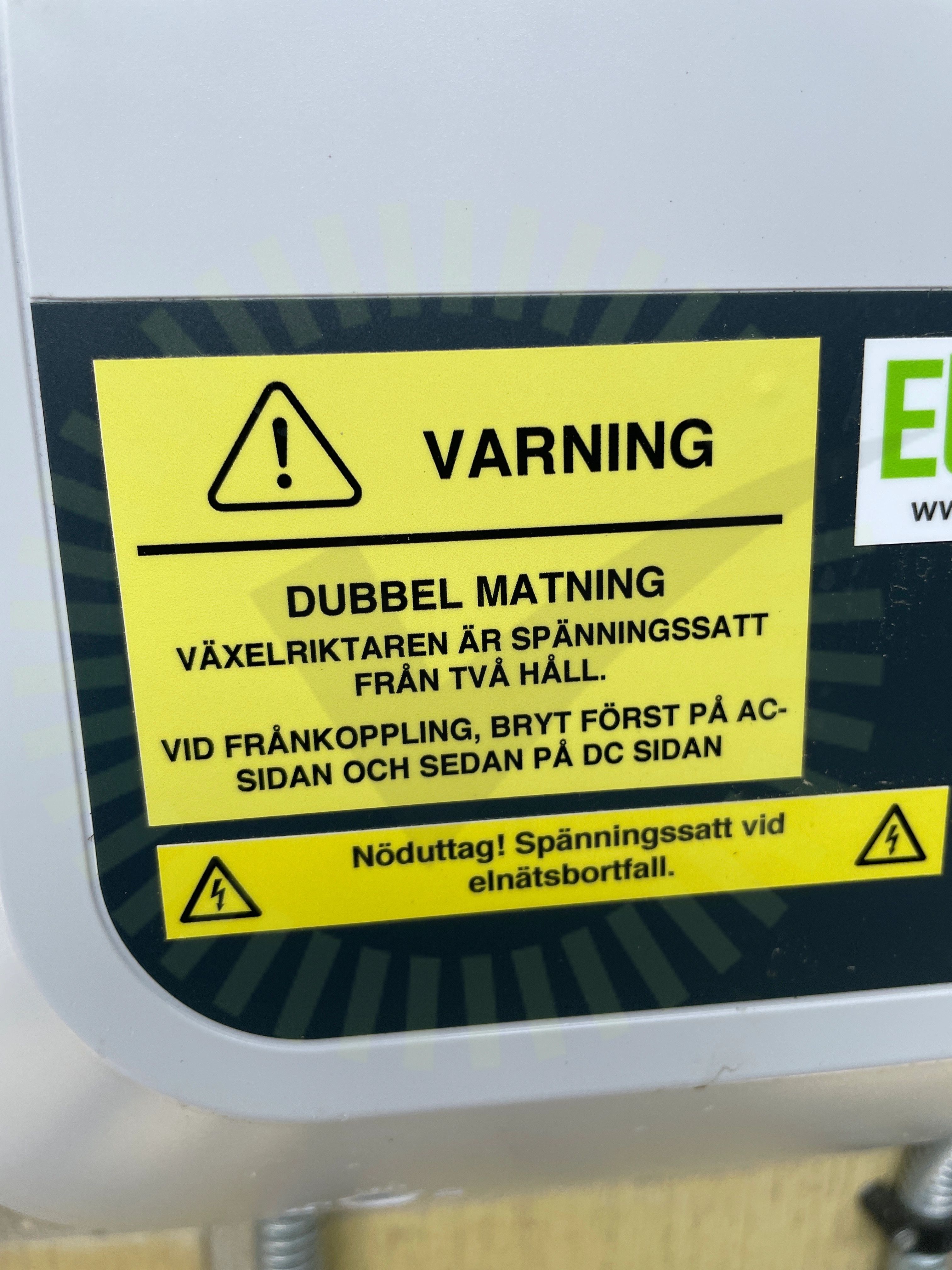

2.5 Missvisande varselmärkning

Inte godkänd

Märkning är missvisande.

Varning för likspänning

2.6 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.

SS 436 40 00 (712.514.102)

Godkända kontrollpunkter

33/39
AC kablage förläggningAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC Max SpänningDC Max StrömDC Min SpänningEnkelisolerade ledareFastsäkring av produktGenomföringarHuvudsäkringIdentifieringInformering av solcellerVarning för backspänningVäderbeständigt materialInfästningJordfelsbrytareKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanPlaceringSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgänglighetVäxelriktarens IP klassning
