1.1 Mätprotokoll DC
Inte godkändFullständiga mätningar av DC strängar saknas.
Besiktningsrapport
8.3
Installation genom
Elians
Datum
19 juni 2024
Ort
Genarp, Skåne län
89% godkända11% ej godkända
Om installationen
PanelerTrina: TSM-NEG9RC.27
MontagesystemWeland Stål: Läktfästen
VäxelriktareFronius: Symo GEN24 6.0-10.0 Plus
BatteriBYD: HVS Battery-Box Premium (5.1-12.8)
TillbehörSmartmätare: Fronius
TillbehörSäkerhetsbrytare AC
TillbehörUndercentral
Installerad av Elians som har ett högt snittbetyg på 9.1 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmänt
Anmärkningar
1/3Godkända kontrollpunkter
2/3AvtalSträngschema
Batteri
Godkända kontrollpunkter
13/13Bakomliggande materialBatteri PEDC anslutning Fastsäkring av produktFörläggning av modulerSammansättning av komponenterSignalkabel batteriSkadorSmartmätareTillgång till batterietUppfästning av kablageUtrymmeVäderskydd
Säkerhetsbrytare AC
Anmärkningar
1/7

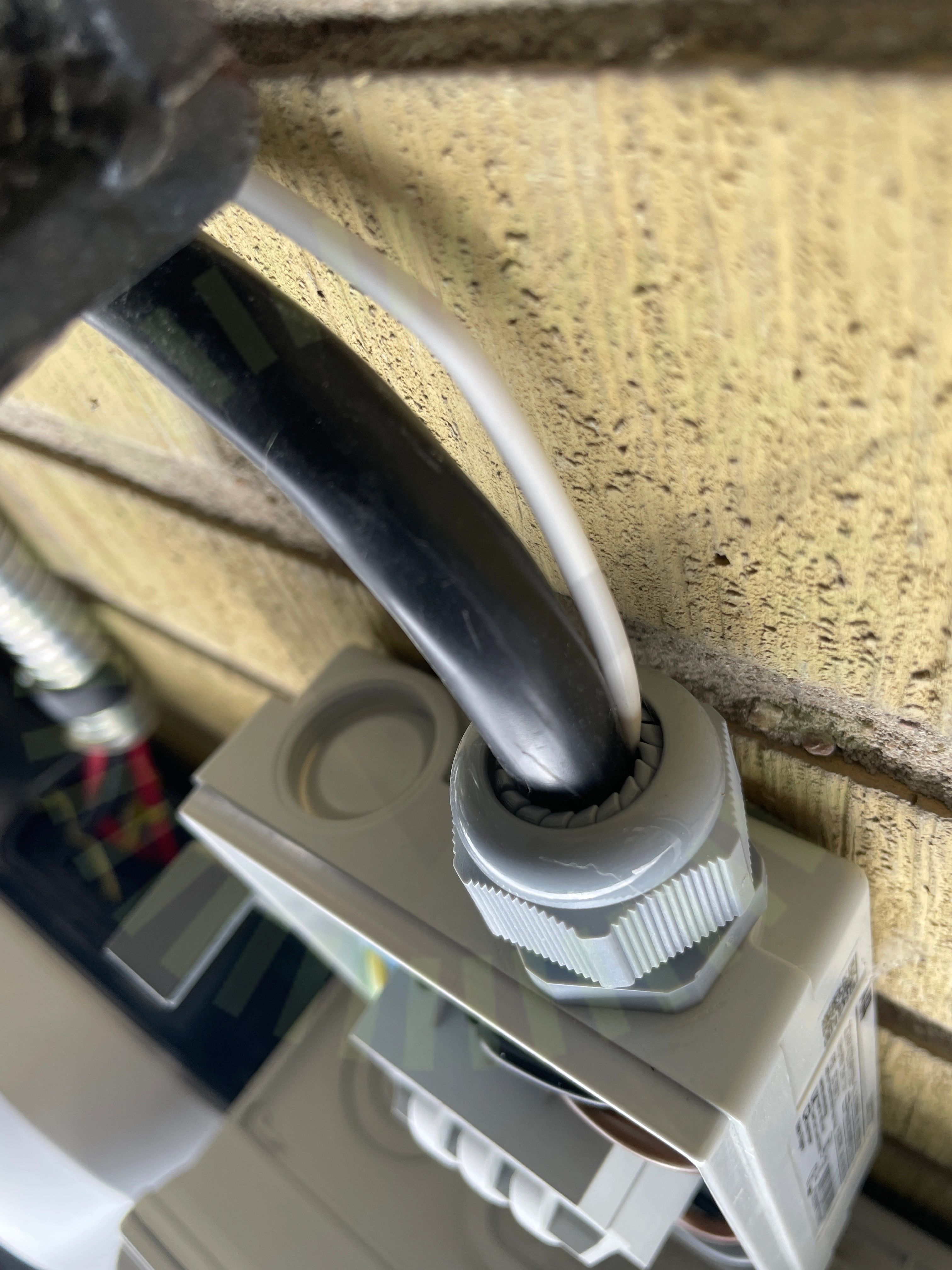

3.1 Kabelinföringar
Inte godkändFörskruvning avsedd för en kabel har två kablar i sig.
Godkända kontrollpunkter
6/7Anslutningar i brytareEgenskaperIdentifieringInfästningPlacering SäkerhetsbrytareSkada vid brytare
Tak 1, Trina: TSM-NEG9RC.27
Anmärkningar
3/14

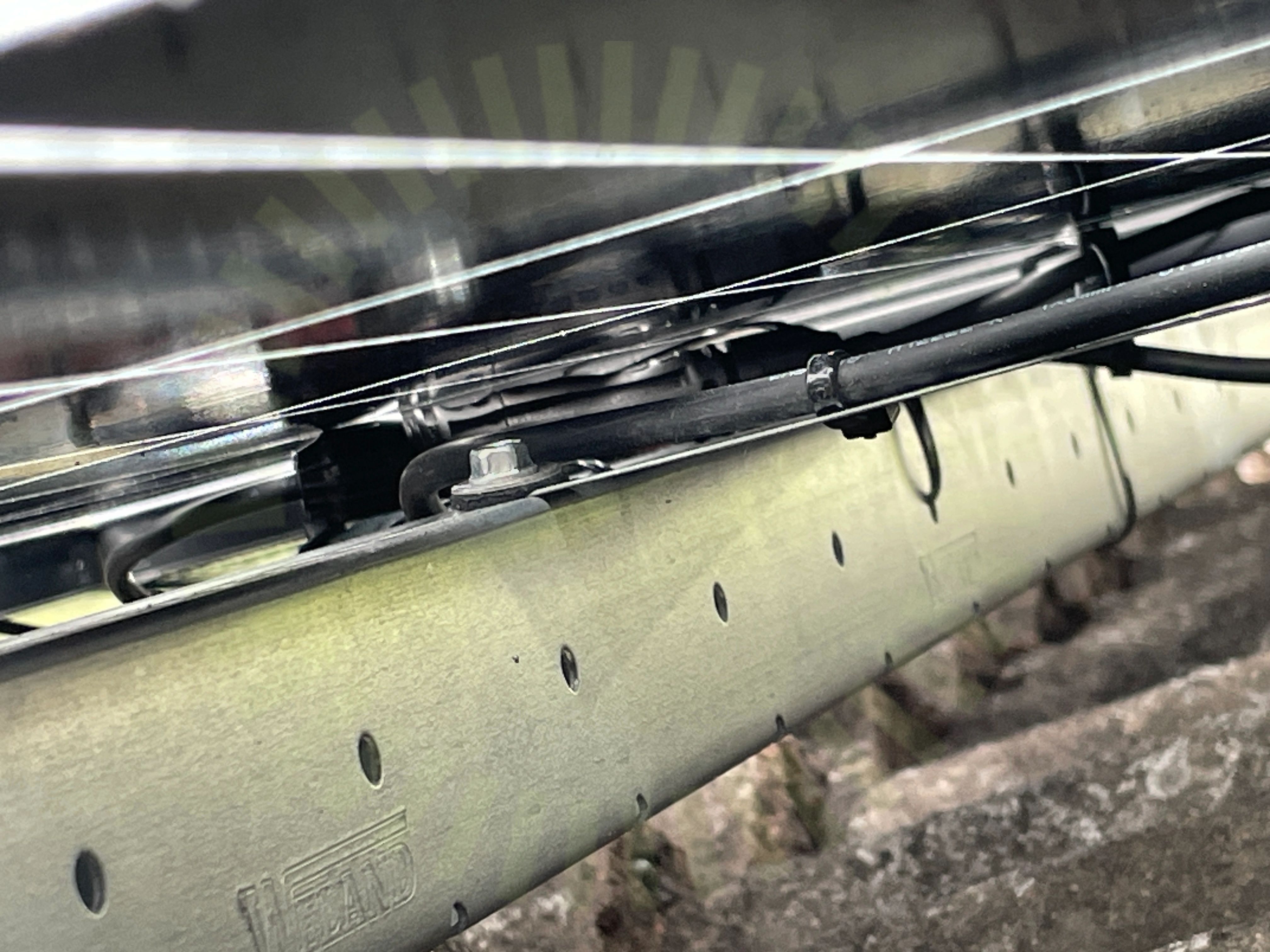

4.1 Föremål mot bakstycke
Inte godkändKontakt trycker mot panelens undersida.

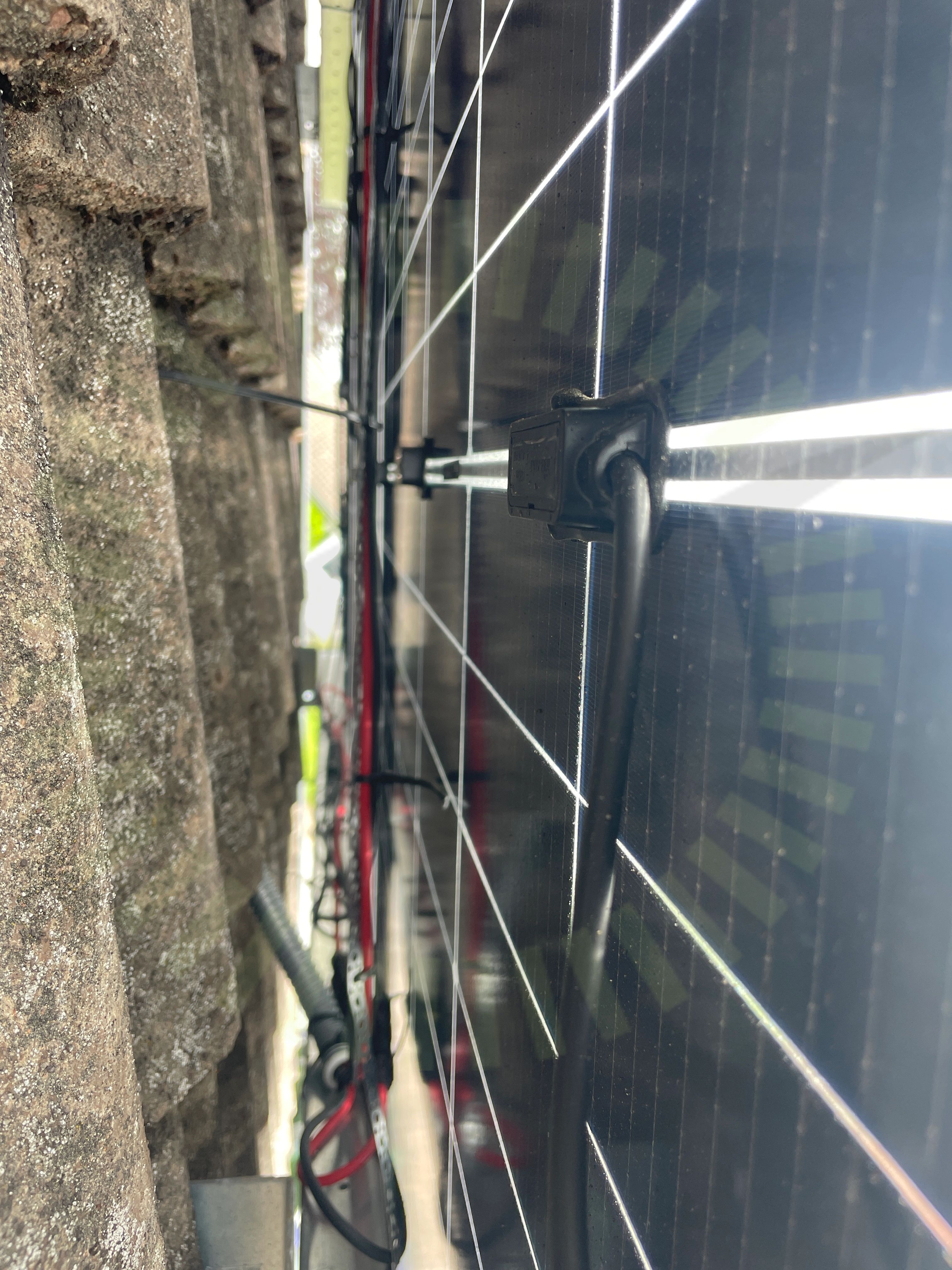

4.2 Kopplingslåda böjradie
Inte godkändBöjradien från kopplingslådan är för skarp.
SS 436 40 00 (522.8.3)

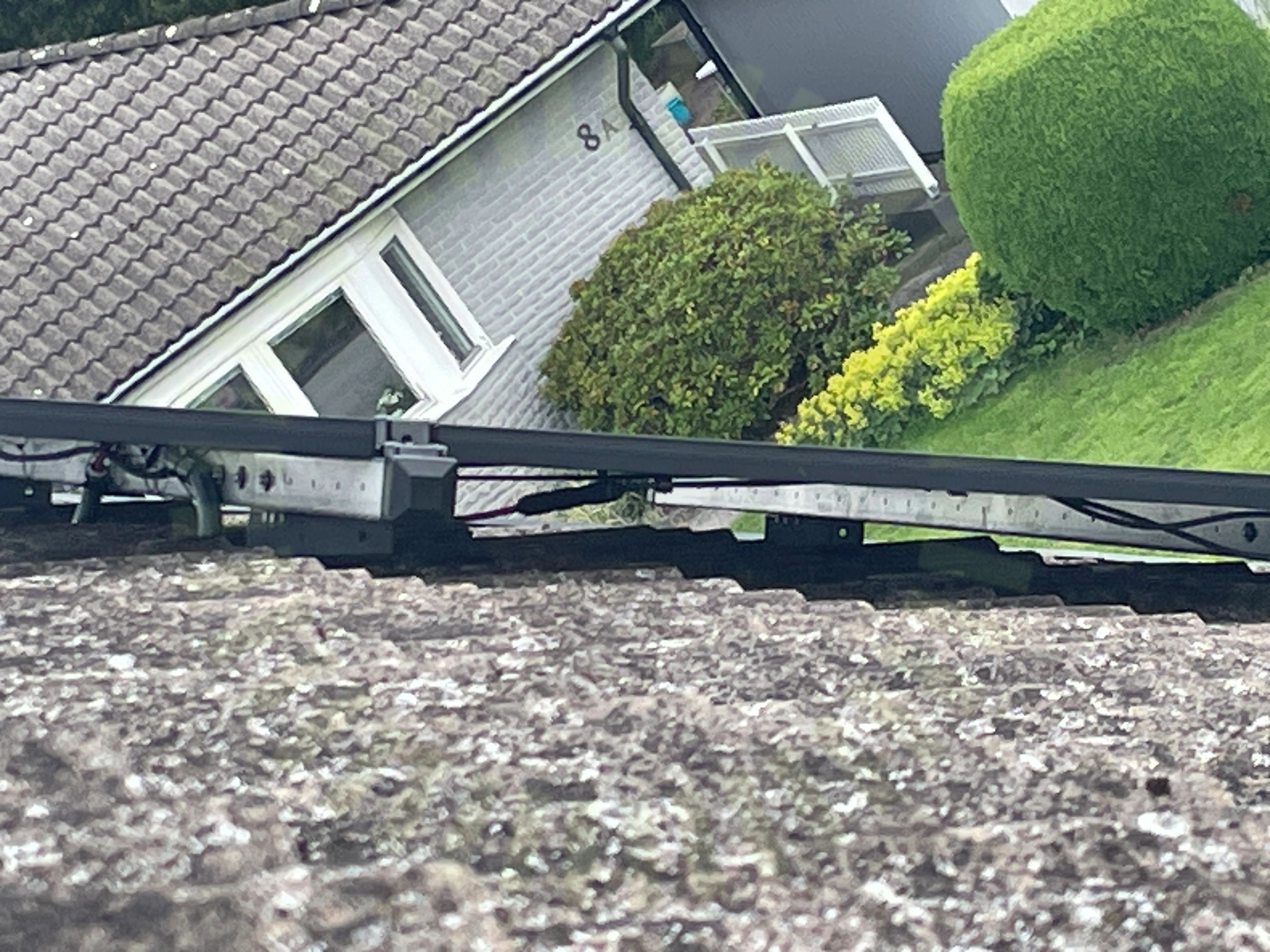

4.3 Stress på kontakter
Inte godkändKablage spänt från panelram till uppfästning, utsätter kontakt för konstant drag.
SS 436 40 00 (712.526)
Godkända kontrollpunkter
11/14DräneringshålFörbindelse av kontakterKlämmornas placeringKlämmornas överlappningKontaktdonPanelkablagets böjradiePanelramar separeradeSkador på panelSkuggaSpänningar i ramSträngförläggning
Tak 1, Weland Stål: Läktfästen
Anmärkningar
2/23

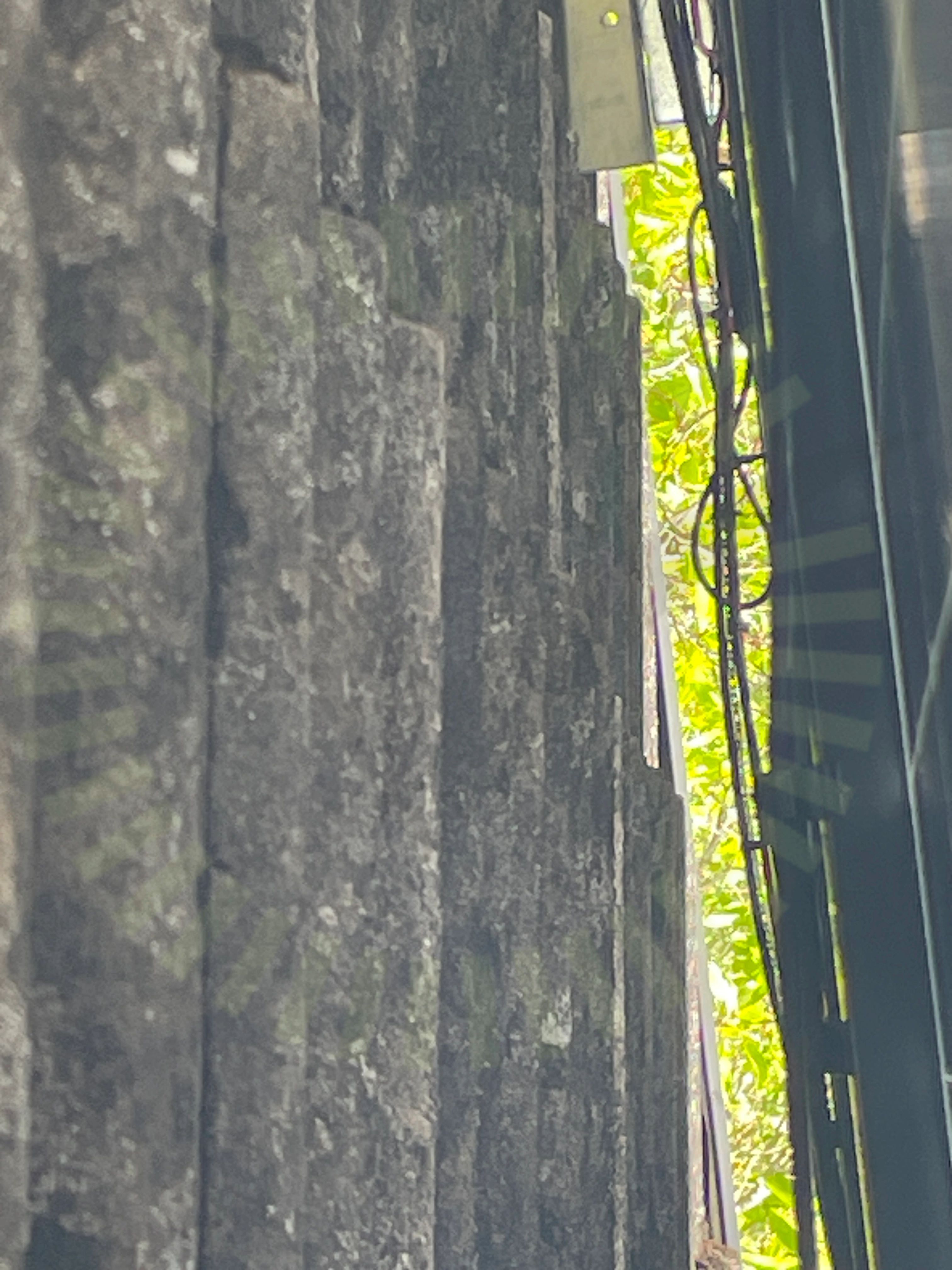

5.1 Kabeluppfästning
Inte godkändKabeluppfästning är bristfälligt utförd.
SS 436 40 00 (712.522.101)

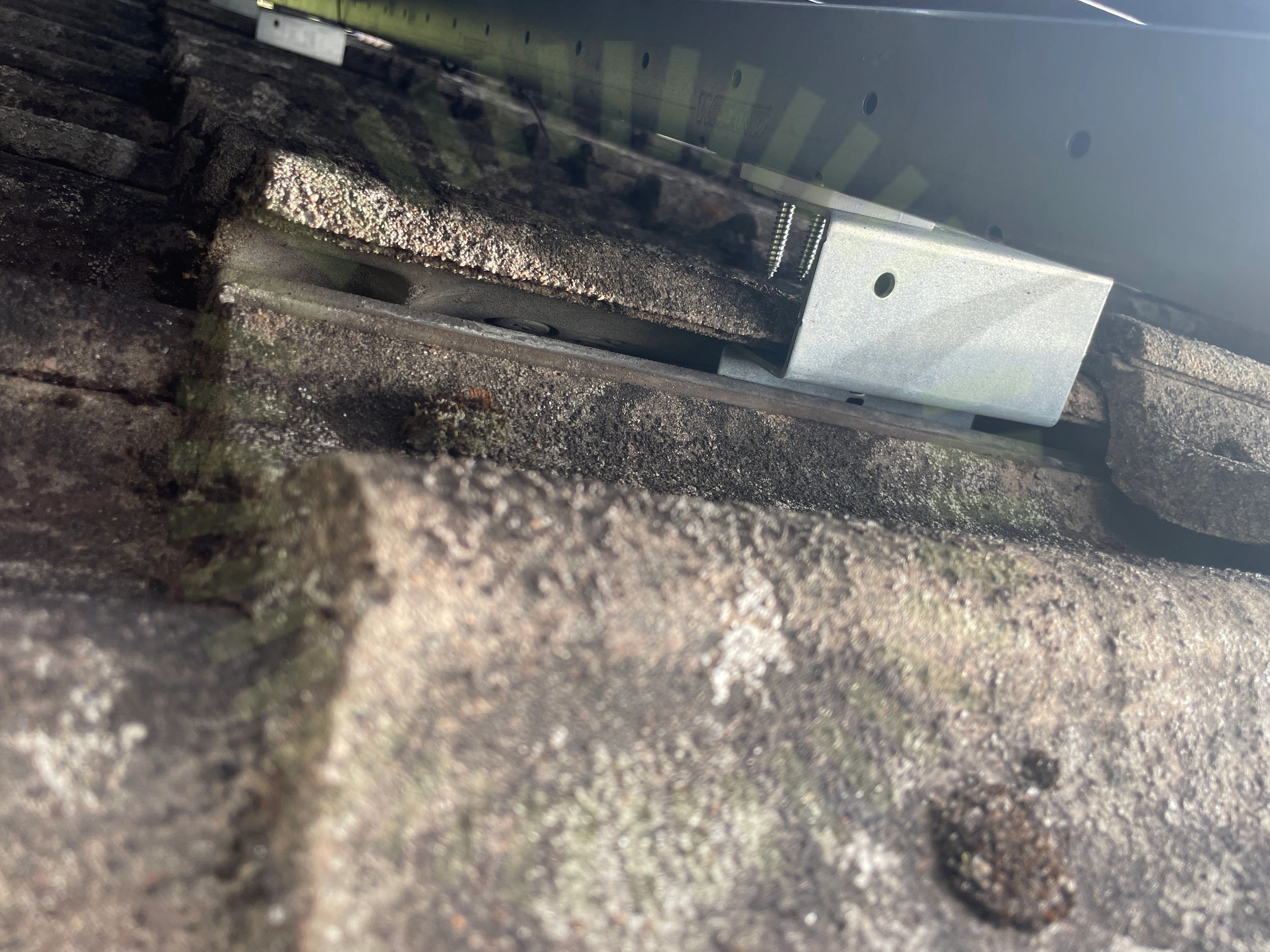

5.2 Takpannor
Inte godkändÖverliggande takpanna blir snedbelastad och kommer med tiden att spricka. Den stora glipan mellan takpannorna underlättar för fukt och smuts att komma in. Taket är inte längre tätt.
Godkända kontrollpunkter
21/23DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKlämmor rätt förläggningLäktinfästningMittklämmorPlaceringSkadorSkenornas infästningSkenornas överhängSkenors avstånd till varandraSkenskarvarSkenskarvar korslagerSnö- och VindlastberäkningTakkrokarnas CCTvådelad TakkrokUnderbyggnadUnderliggande takpannaVäderbeständigt materialÄndklämmor skena
Undercentral
Anmärkningar
1/7
6.1 Fasskena
Inte godkändFasskena är placerad där det kan bli kondens. Skapar kortslutningsrisk.
Godkända kontrollpunkter
6/7FemledarsystemInfästningIP-KlassningKabelinföringarPlaceringSkydd mot beröring
Varselmärkning
Anmärkningar
2/4
7.1 Missvisande varselmärkning
Inte godkändMärkning är missvisande.
7.2 Varning för likspänning
Inte godkändMärkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.
SS 436 40 00 (712.514.102)
Godkända kontrollpunkter
2/4Informering av solcellerVarning för backspänning
Växelriktare
Anmärkningar
4/36
8.1 Avstånd närliggande objekt
Inte godkändVäxelriktaren är placerad för nära objekt som hindrar luftflödet.
Fronius: Symo GEN24 6.0-10.0 Plus Operating Instructions 09.23, Sida 59
8.2 Dubbel matning
Inte godkändHuvudledning till huset kan nu matas av både solcellerna och från inkommande. Den totala effekten är högre än vad kabeln normalt anses kunna hantera. Ledningsdimensionering för kabeln rekommenderas.
SS 436 40 00 (312.2.1.2 / 512.1.2)
8.3 Förskruvning
Inte godkändTvå kablar förlagda i förskruvning avsedd för en kabel.
Fronius: Symo GEN24 6.0-10.0 Plus Operating Instructions 09.23, Sida 85-87
8.4 Väderskydd
KundkommentarVäxelriktaren är placerad i direkt solljus. Information från kund.
Fronius: Symo GEN24 6.0-10.0 Plus Operating Instructions 09.23, Sida 59
Godkända kontrollpunkter
32/36AC kablage förläggningAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC Max SpänningDC Max StrömDC Min SpänningEnkelisolerade ledareFastsäkring av produktGenomföringarHuvudsäkringIdentifieringInfästningJordfelsbrytareKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanPlaceringSkadat kablageSkarp kantSmartmätareStress på kontakterSträngdesignSäkringsdimensionTillgänglighetVäderbeständigt materialVäxelriktarens IP klassning
