3.1 Kabelinföringar

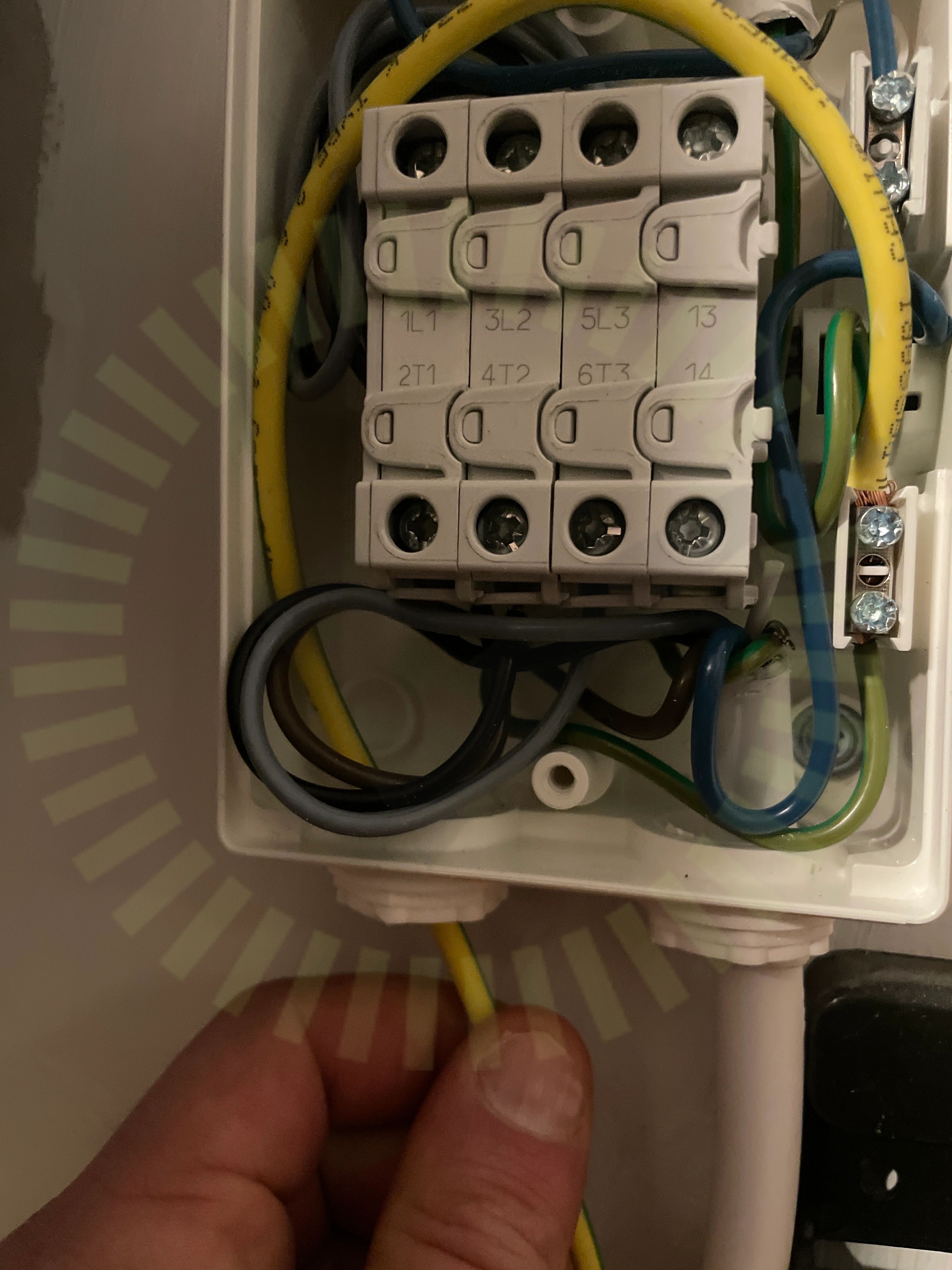

Inte godkändDragavlastning på PE kabel saknas. Går att röra in och ut.
Besiktningsrapport
9.4
Installation genom
Malmö Energi
Datum
15 januari 2024
Ort
Oxie, Skåne län
93% godkända7% ej godkända
Om installationen
PanelerDenim: U M3 405-410 BB 108H
MontagesystemESDEC Lutande Panntak
VäxelriktareSunGrow: SH5-10RT
BatteriSunGrow: SBR(XXX)
TillbehörSäkerhetsbrytare AC
TillbehörUndercentral
TillbehörCHINT: DTSU666
Installerad av Malmö Energi som har ett högt snittbetyg på 9.9 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmänt
Godkända kontrollpunkter
3/3AvtalMätprotokoll DCSträngschema
Batteri
Godkända kontrollpunkter
14/15Batteri PEBatterimodulFastsäkring av produktLock och sidoskyddNärliggande objektRakt ståendeSammansättning av komponenterSignalkabel batteriSkadorSmart mätareTillgång till batterietUppfästning av kablageUtrymmeVäderskydd
Ej tillgängligt vid besiktning
1/15DC anslutning
Säkerhetsbrytare AC
Anmärkningar
1/7Godkända kontrollpunkter
6/7Anslutningar i brytareEgenskaperIdentifieringInfästningPlacering SäkerhetsbrytareSkada vid brytare
Tak 1, Denim: U M3 405-410 BB 108H
Anmärkningar
1/16
4.1 Klämmornas placering

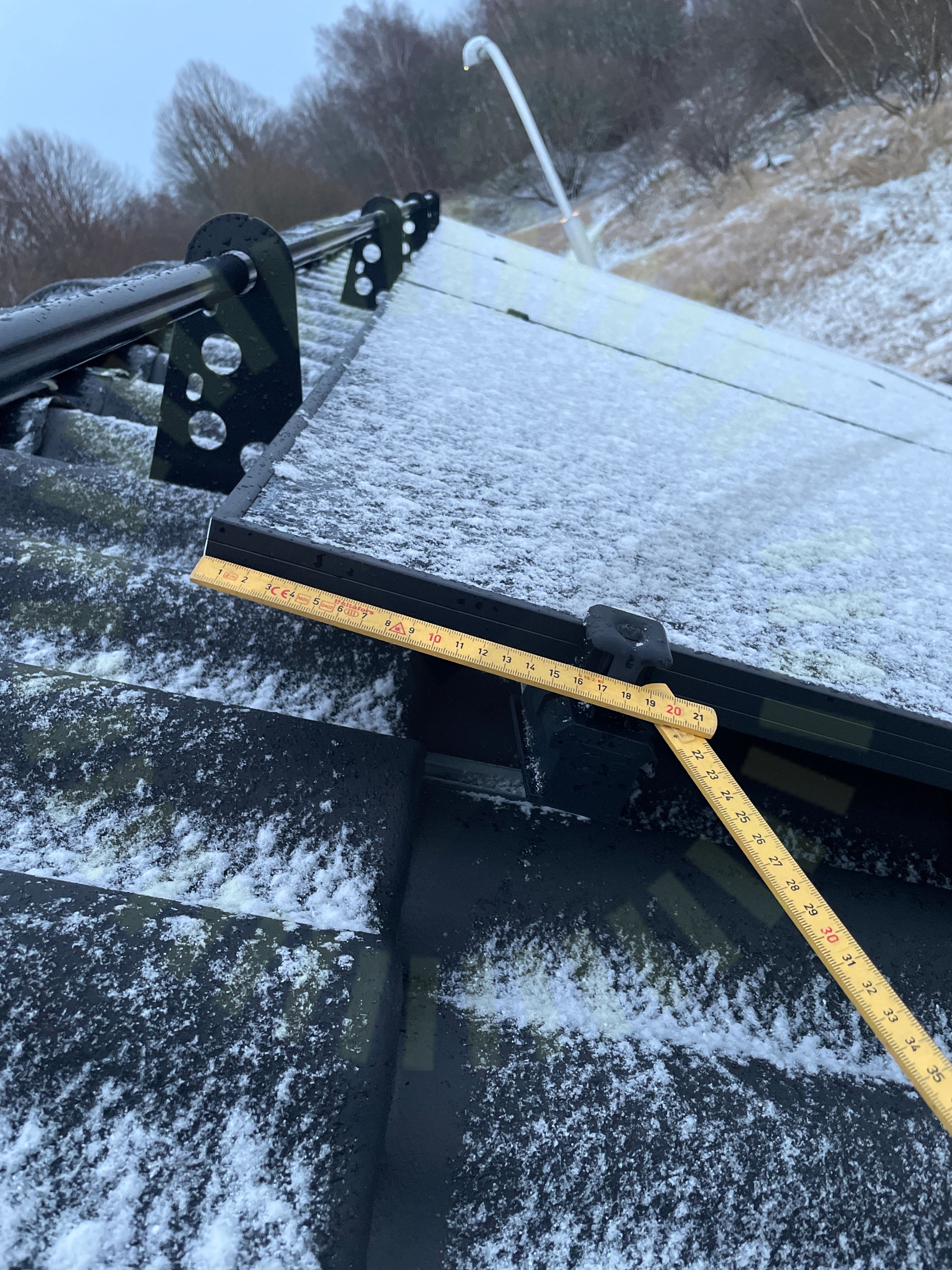

Inte godkändFästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.
Denim-installation-manual-BB-BW-20220829, Sida 8-10
Godkända kontrollpunkter
13/16Avstånd till havDräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas överlappningKontaktdonKopplingslåda böjradiePanelkablaget böjradiePanelramar separeradeSkuggaSpänningar i ramStress på kontakterSträngförläggning
Ej tillgängligt vid besiktning
2/16PunktbelastningSkador på panel
Tak 1, ESDEC Lutande Panntak
Anmärkningar
3/24
5.1 Främmande material

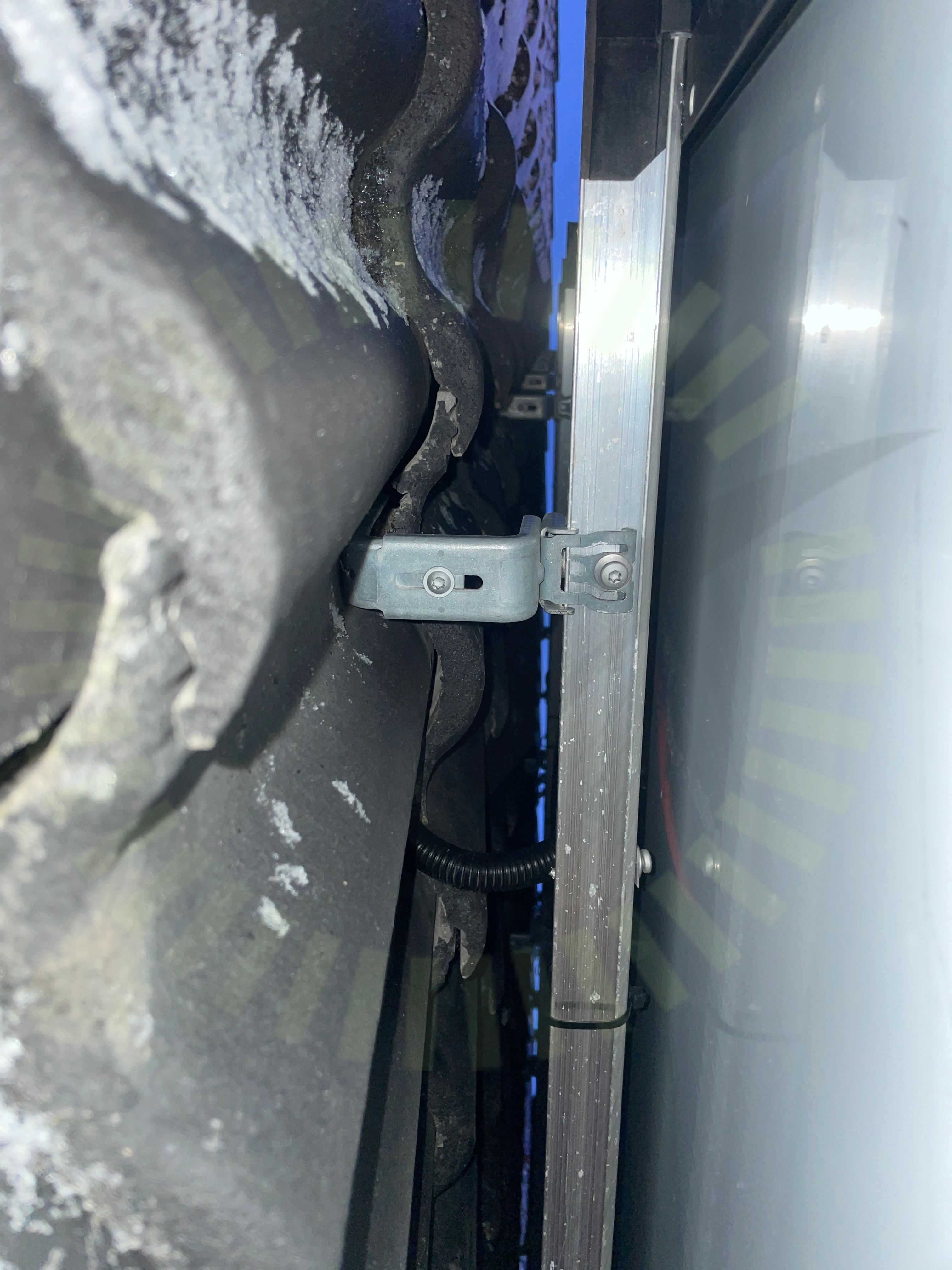

Inte godkändAnvända skruv är inte från tillverkaren av montagesystemet.
5.2 Kabeluppfästning

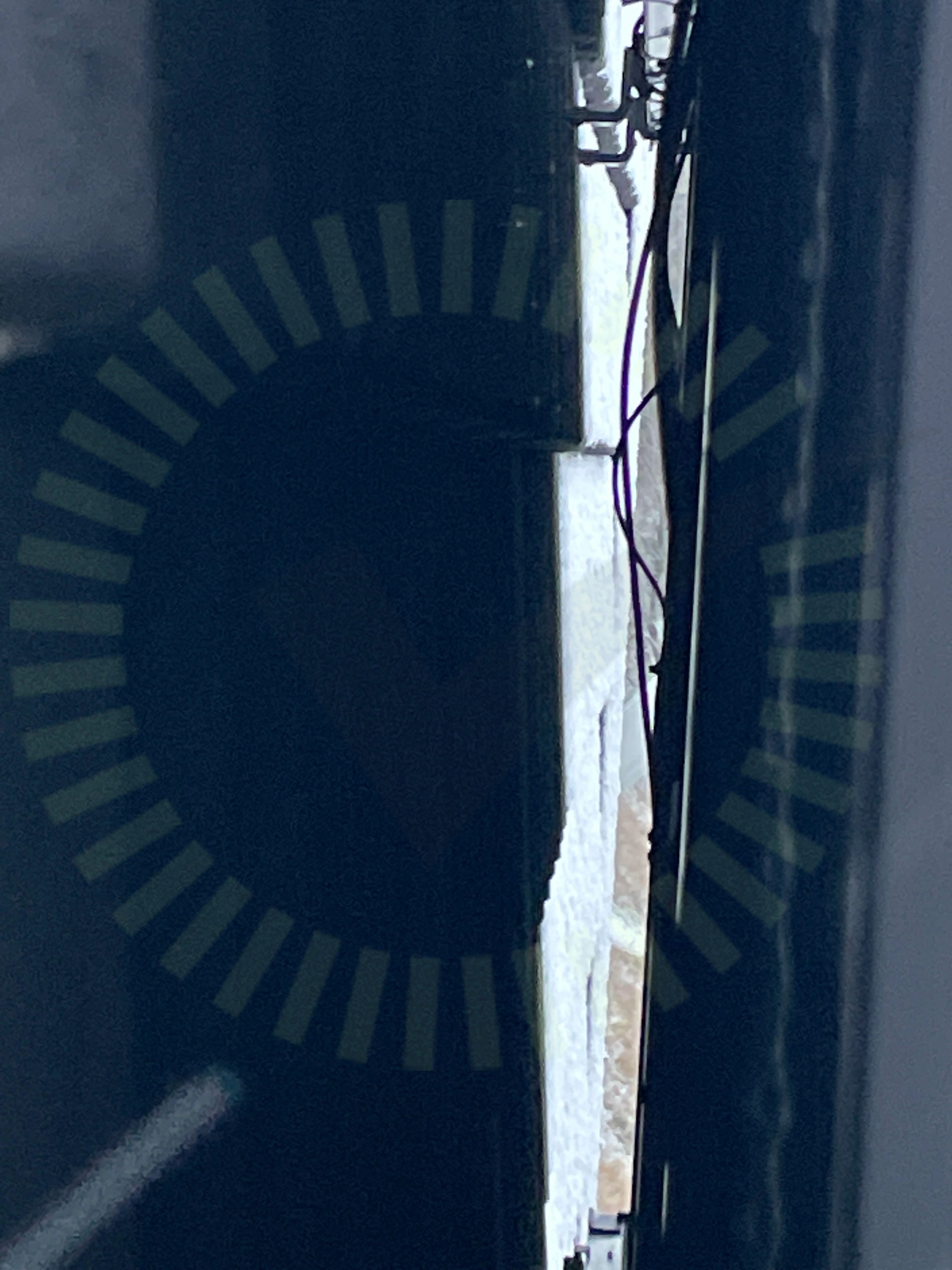

Inte godkändKabeluppfästning är bristfälligt utförd.
SS 436 40 00 (712.522.101)
5.3 Säkerhetsavstånd

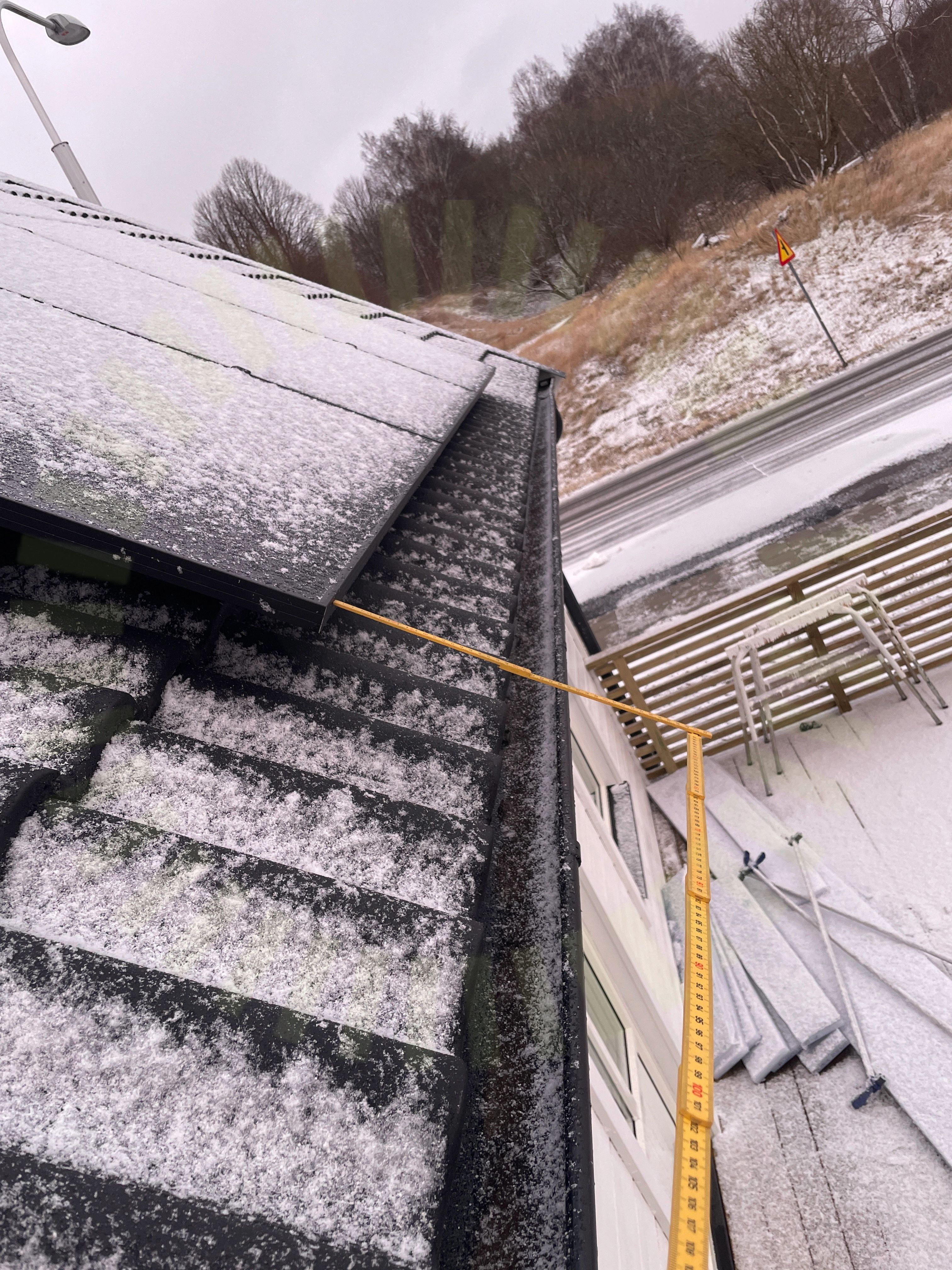

Inte godkändPaneler är monterade för nära takets kant. Uppmätt mått 200mm.
Statement Esdec ClickFit EVO Tiled roof - minimum distance from roof ridge and gutter (county Sweden), Mars 2022.
Godkända kontrollpunkter
19/24DC kabel förläggningFöremål mellan skena och panelramKabeldragning mellan takytorKlämmans placering i skenaLäktinfästningMittklämmorPanelstorlekSkadorSkenans utstick för klämmaSkenornas infästningSkenornas överhängSkenskarvarSnö- och VindlastberäkningTakets lutningTakkrokarnas CCTakkrokens höjdjusteringUnderbyggnadUnderliggande takpannaVäderbeständigt material
Ej tillgängligt vid besiktning
2/24DräneringskanalTakgenomföring
Undercentral
Godkända kontrollpunkter
7/7FasskenaFemledarsystemInfästningIP-KlassningKabelinföringarPlaceringSkydd mot beröring
Varselmärkning
Godkända kontrollpunkter
4/4Informering av solcellerMissvisande varselmärkningVarning för backspänningVarning för likspänning
Växelriktare
Anmärkningar
3/39
8.1 Avstånd närliggande objekt

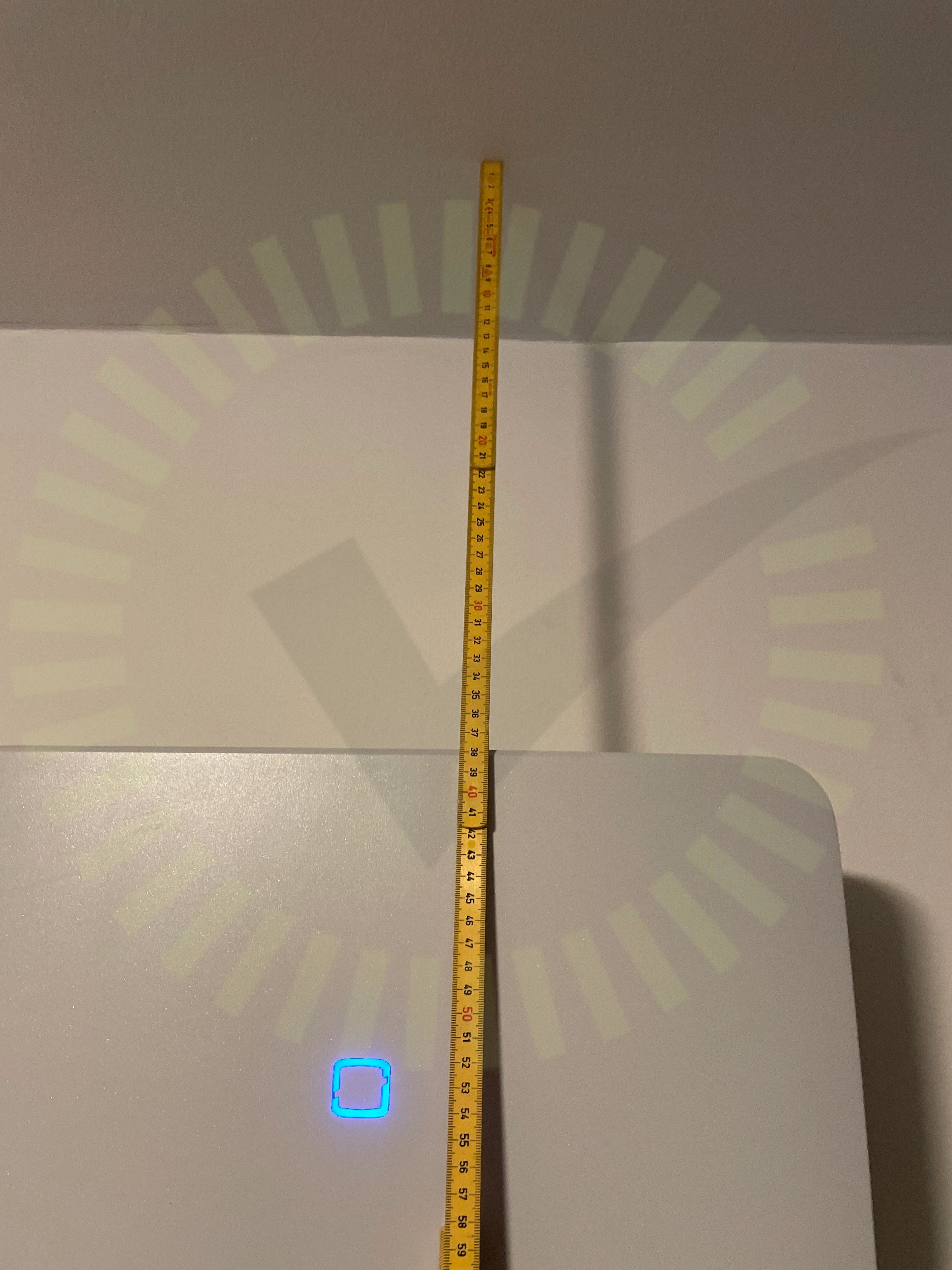

Inte godkändVäxelriktaren är inte installerad med avstånd beskrivet i tillverkarens anvisningar.
SH5.0_6.0_8.0_10RT-UEN-Ver20-202211, Sida 36
8.2 DC Max Ström
RekommendationSträngens maximala ström överstiger växelriktarens specifikationer vilket leder till något förlorad produktion.
SH5.0_6.0_8.0_10RT-UEN-Ver20-202211, Sida 142-147
8.3 Dubbel matning
Inte godkändHuvudledning till huset kan nu matas av både solcellerna och från inkommande. Den totala effekten är högre än vad kabeln normalt anses kunna hantera. Ledningsdimensionering för kabeln rekommenderas.
SS 436 40 00 (312.2.1.2 / 512.1.2)
Godkända kontrollpunkter
36/39AC kablage förläggningAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Min SpänningEnkelisolerade ledareFastsäkring av produktFörskruvningGenomföringarHuvudsäkringIdentifieringInfästningJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMatning till smartmätareMekanisk påverkanPlaceringSignalkabel till växelriktarenSkadat kablageSkador signalkablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgänglighetVäderbeständigt materialVäderskyddVäxelriktarens IP klassning
