Institutet för Solenergikvalitet

Besiktningsrapport

8.8
x

Installation genom

Raymond

Datum

30 oktober 2024

Ort

Bjärred, Skåne län
Förbindelse av kontakter
Jordning av chassi
Råspontsinfästning
88% godkända12% ej godkända

Om installationen

PanelerRaymond/Sverigepanelen: Doubleglass 430W
MontagesystemRaymond: Mrac Tile Roof
VäxelriktareSolis: S6-EH3P(5-10)K-H-EU
TillbehörSäkerhetsbrytare AC
TillbehörSolis: EASTRON SDM630MCT
TillbehörUndercentral
Raymond

Installerad av Raymond som har ett medelhögt snittbetyg på 8.9 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Godkända kontrollpunkter

3/3
AvtalMätprotokoll DCSträngschema

Smartmätare

Godkända kontrollpunkter

5/6
Anslutning av CT klämmorFastsäkring av produktMatning till smartmätareSignalkabel till växelriktarenSkador signalkablage

Ej tillgängligt vid besiktning

1/6
Placering av CT klämmor

Säkerhetsbrytare AC

Anmärkningar

1/7
Kabelinföringar

3.1 Kabelinföringar

Inte godkänd

Kabelinföring sluter inte runt kabeln och håller inte tätt.

Godkända kontrollpunkter

6/7
Anslutningar i brytareEgenskaperIdentifieringInfästningPlacering SäkerhetsbrytareSkada vid brytare

Tak 1, Raymond/Sverigepanelen: Doubleglass 430W

Anmärkningar

3/14
Förbindelse av kontakter

4.1 Förbindelse av kontakter

Inte godkänd

DC kontakter i förbindelse är från olika tillverkare.

SS 436 40 00 (712.526)
Panelkablaget böjradie

4.2 Panelkablaget böjradie

Inte godkänd

Panelernas kablar har en för skarp böjradie.

SS 436 40 00 (522.8.3)
Strängförläggning

4.3 Strängförläggning

Inte godkänd

Strängarnas ledare följer ej varandra och skapar en öppen slinga.

SS 436 40 00 (712.521.103)

Godkända kontrollpunkter

11/14
DräneringshålFöremål mot bakstyckeKlämmornas placeringKlämmornas överlappningKontaktdonKopplingslåda böjradiePanelramar separeradeSkador på panelSkuggaSpänningar i ramStress på kontakter

Tak 1, Raymond: Mrac Tile Roof

Anmärkningar

4/19
Skador

5.1 Skador

Kundkommentar

Hängrännan har med största sannolikhet skadads vid montering av solceller.

Råspontsinfästning

5.2 Råspontsinfästning

Inte godkänd

Råspåntsinfästning är felaktigt utförd. Fel antal skruvar är använda.

Raymond Installation Guide for Tile Hook System MK3, Sida 5-6

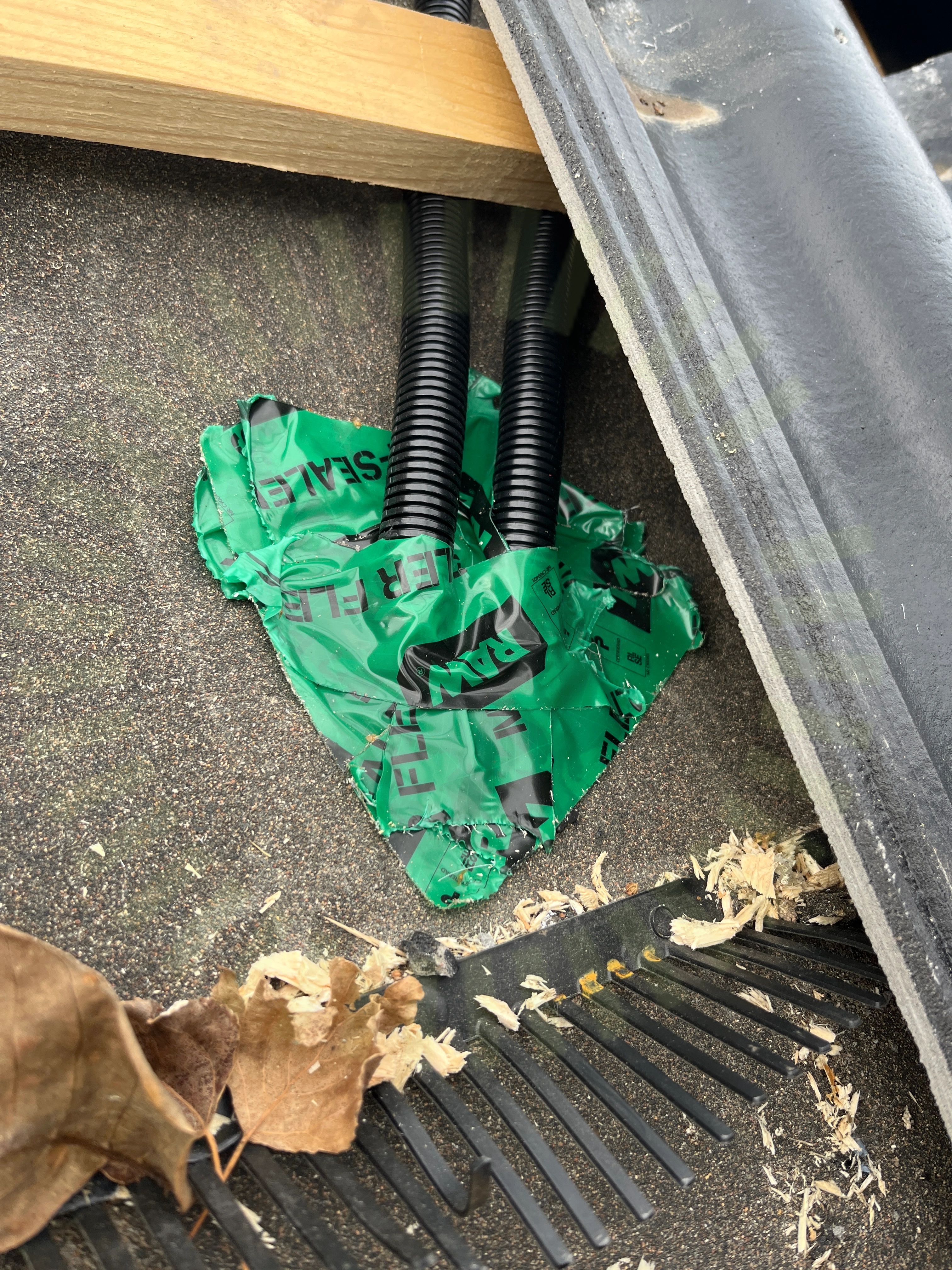

Takgenomföring

5.3 Takgenomföring

Inte godkänd

Takgenomföring är inte fackmässigt utförd.

Underliggande takpanna

5.4 Underliggande takpanna

Inte godkänd

Takkrok ligger emot underliggande takpanna.

Raymond Installation Guide for Tile Hook System MK3, Sida 6

Godkända kontrollpunkter

15/19
DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningKlämmans placering i skenaMittklämmorSkenans utstick för klämmaSkenornas infästningSkenornas överhängSnö- och VindlastberäkningSäkerhetsavståndTakkrokarnas CCVäderbeständigt materialÄndklämmor

Undercentral

Godkända kontrollpunkter

6/6
FemledarsystemInfästningIP-KlassningKabelinföringarPlaceringSkydd mot beröring

Varselmärkning

Anmärkningar

1/4
Varning för likspänning

7.1 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas vid växelriktaren.

SS 436 40 00 (712.514.102)

Godkända kontrollpunkter

3/4
Informering av solcellerMissvisande varselmärkningVarning för backspänning

Växelriktare

Anmärkningar

5/35

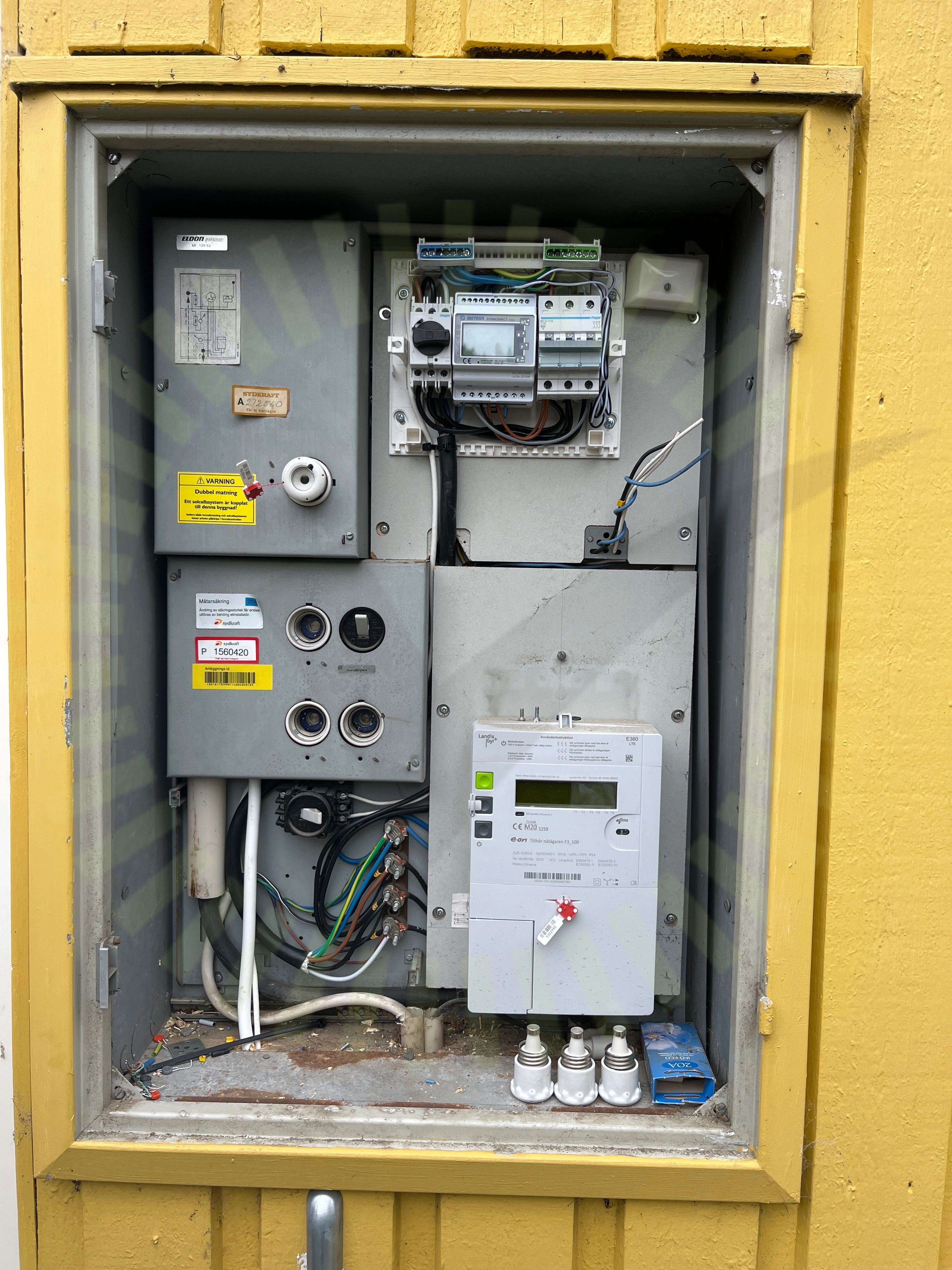

Dubbel matning

8.1 Dubbel matning

Inte godkänd

Huvudledning till huset kan nu matas av både solcellerna och från inkommande. Den totala effekten är högre än vad kabeln kan hantera.

SS 436 40 00 (312.2.1.2 / 512.1.2)
Identifiering

8.2 Identifiering

Inte godkänd

Märkningen är fel till säkringen.

SS 436 40 00 (514.1)
Kablagets böjradie

8.3 Kablagets böjradie

Inte godkänd

Kabelns böjradie inte godkänd. Kabel har böjts så den har deformerats.

SS 436 40 00 (522.8.3)
Jordning av chassi

8.4 Jordning av chassi

Inte godkänd

Växelriktarens chassi är inte jordat.

Solis: S6-EH3P(5-10)K-H-EU User manual Version 1.8, Release Date: 08,2024, Sida 12

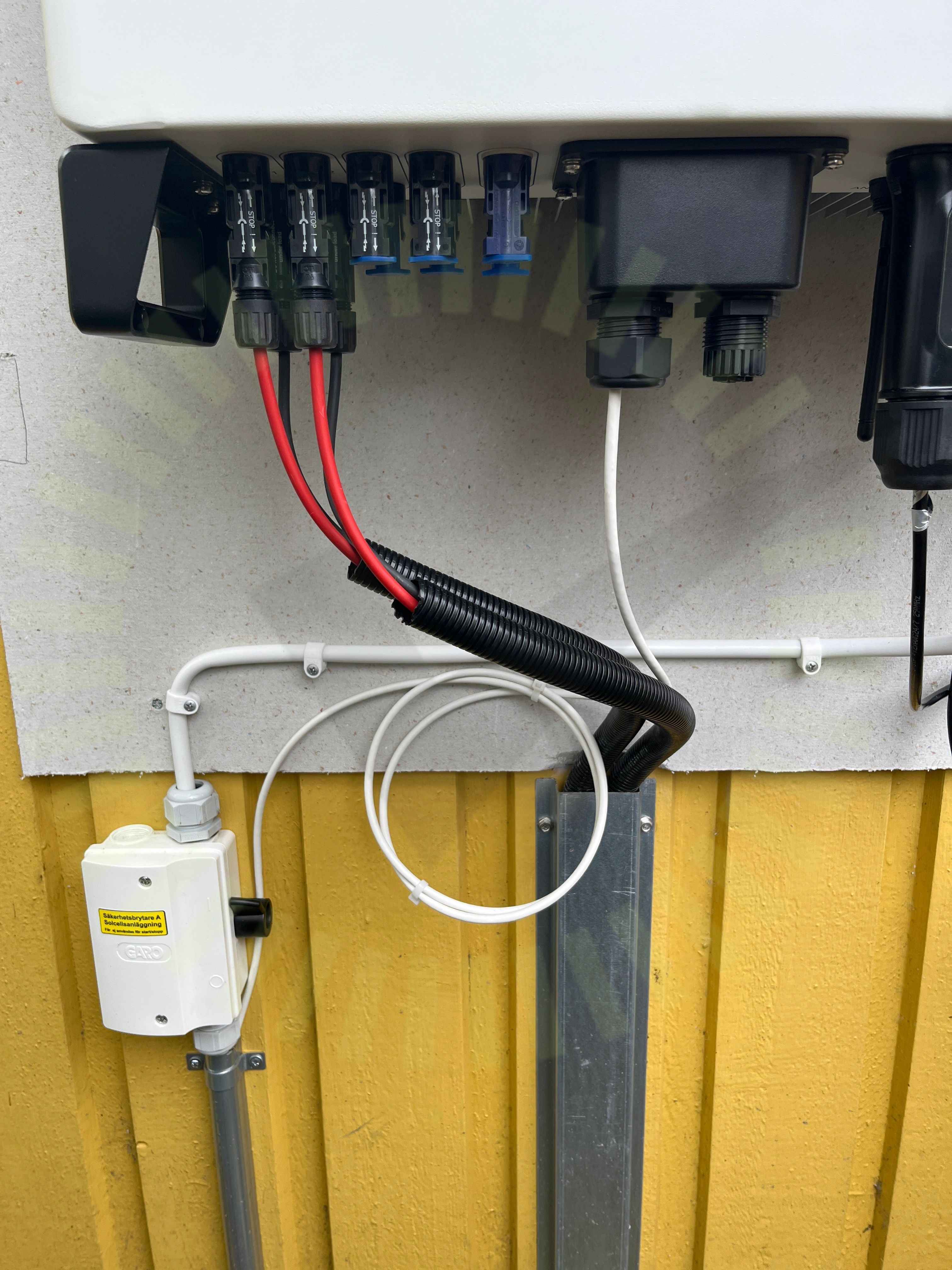

Stress på kontakter

8.5 Stress på kontakter

Inte godkänd

Växelriktarens kontakter utsätts för stress. Kontakter trycks ut från vägg.

Godkända kontrollpunkter

30/35
AC kablage förläggningAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareAvstånd närliggande objektBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningEnkelisolerade ledareFastsäkring av produktFörskruvningGenomföringarHuvudsäkringInfästningKabeldimensioneringLikspänningskomponenterMekanisk påverkanPlaceringSkadat kablageSkarp kantSträngdesignSäkringsdimensionTillgänglighetVäderbeständigt materialVäxelriktarens IP klassning
