Besiktningsrapport

9.2

Installation genom

Takkraft

Datum

5 april 2023

Ort

Vendelsö, Stockholms län

Fästens placering

Skenornas överhäng

Ändklämmor

+ 3

95% godkända5% ej godkända

Om installationen

PanelerDMEGC: DM(XXX)M10-54HBB/-V

MontagesystemESDEC Lutande Panntak

VäxelriktareHuawei: SUN2000-(3-10KTL)-M1

BatteriHuawei: LUNA2000-5-15-S0

TillbehörSäkerhetsbrytare AC

TillbehörSmartmätare: CHINT DTSU666

Installerad av Takkraft som har ett högt snittbetyg på 9.7 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Godkända kontrollpunkter

3/3

AvtalMätprotokoll DCSträngschema

Batteri

Godkända kontrollpunkter

14/14

AvståndAvstånd till växelriktareBatteri PEFastsäkring av produktInfästningInternet KabelKontakterRakt ståendeSkadorSmart Power SensorTemperaturUtrymmeVäderskydd

Säkerhetsbrytare AC

Godkända kontrollpunkter

6/6

BöjradieEgenskaperFörskruvningarInfästningPlaceringRakt monterad

Tak 1, DMEGC: DM(XXX)M10-54HBB/-V

Anmärkningar

2/16

4.1 Fästens placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon.

DMEGC Photovoltaic Modules Installation Manual, Ver: 202301, Sida 11

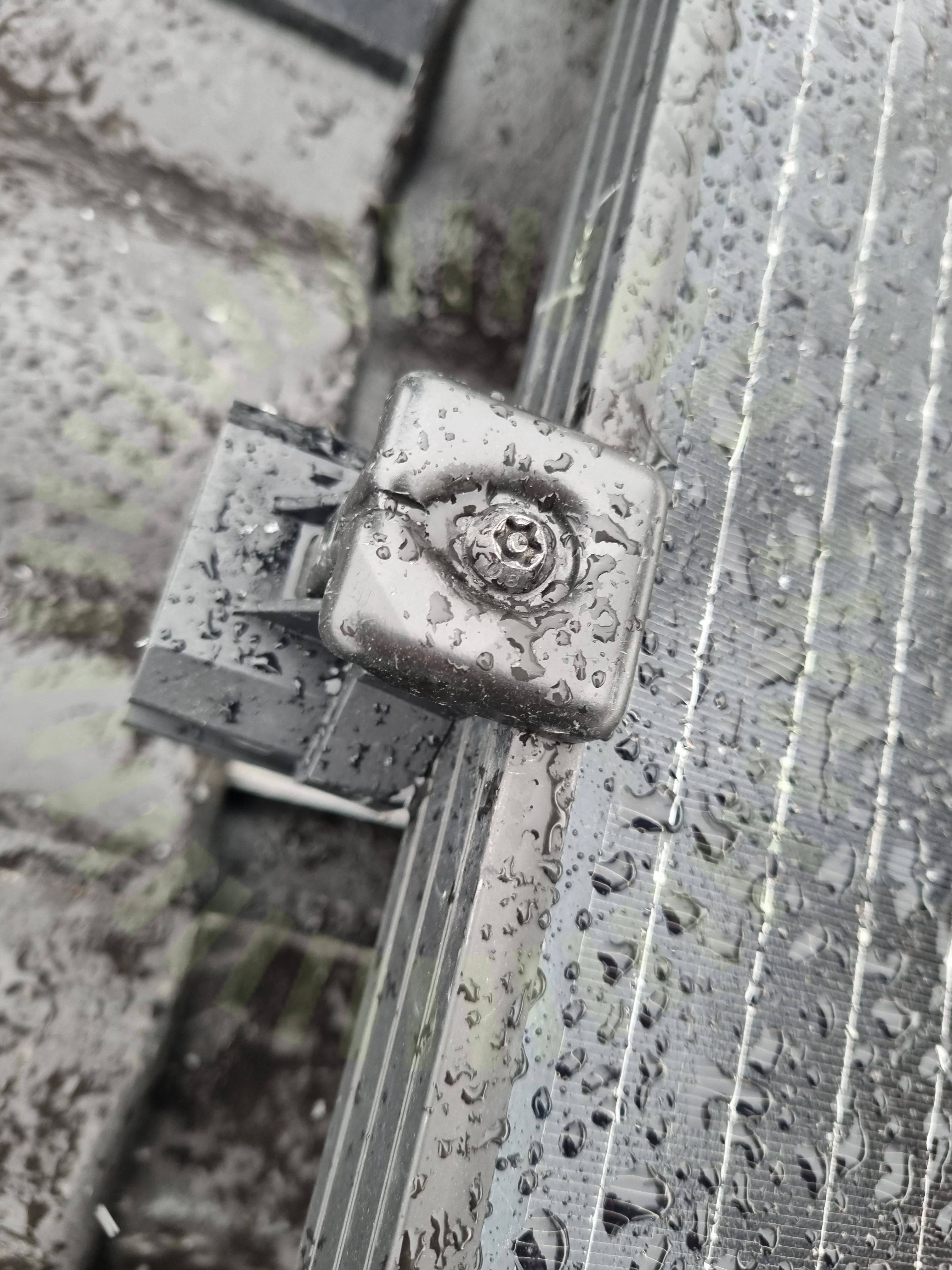

4.2 Klämmornas storlek

Inte godkänd

Montagesystemets fästen är för små för att användas med den valda panelen.

DMEGC Photovoltaic Modules Installation Manual, Ver: 202301, Sida 9

Godkända kontrollpunkter

13/16

DräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmans överlappningKontakterKopplingslådaPanelkablagets böjradiePanelramar separeradePunktbelastningSkadorSkuggaSpänningar i ramStress på kontakter

Ej tillgängligt vid besiktning

1/16

Strängförläggning

Tak 1, ESDEC Lutande Panntak

Anmärkningar

3/29

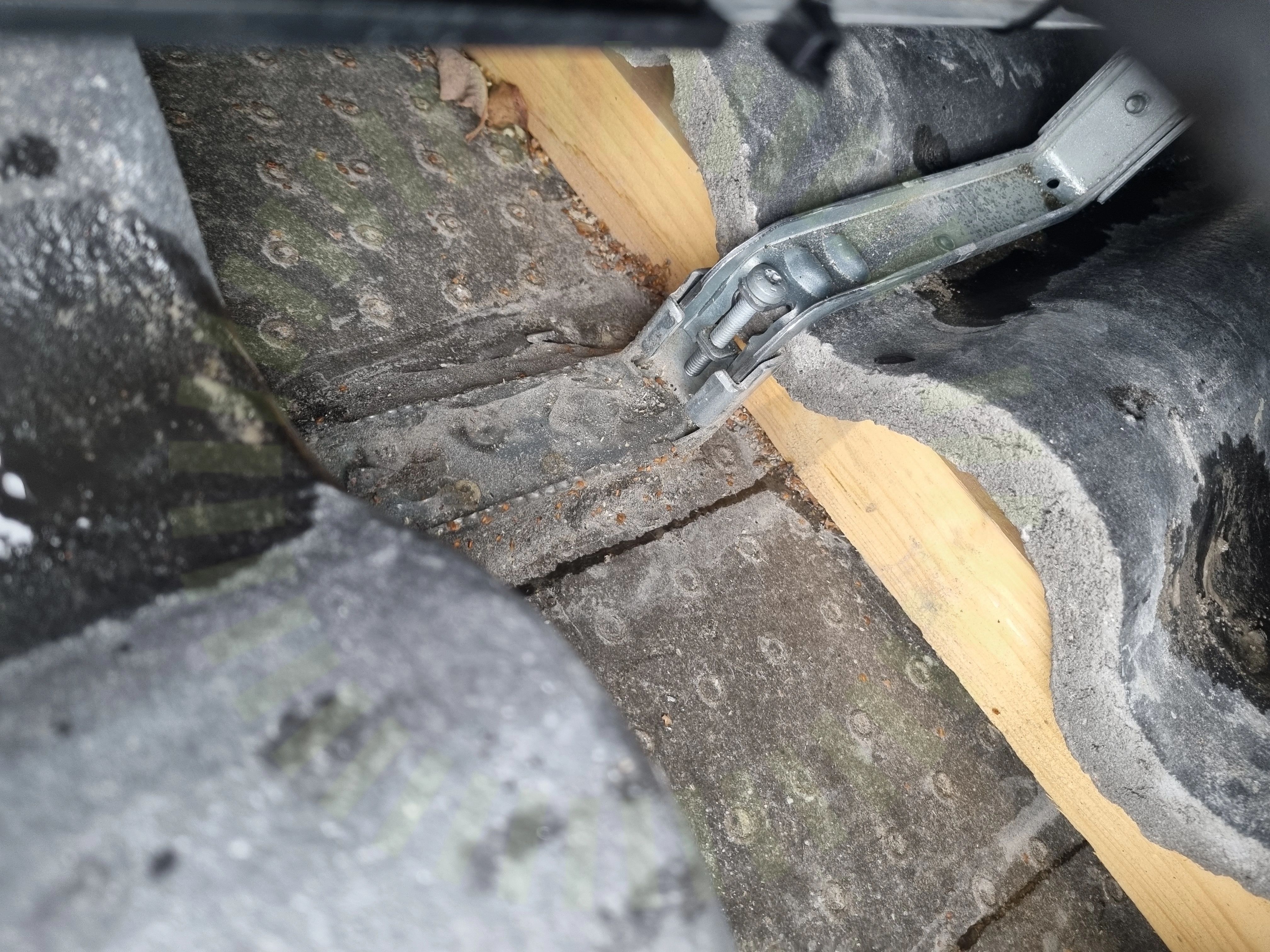

5.1 Råspontsinfästning

Rekommendation

Installatören har använt ett läktfäste och skruvat detta ner i en extra regel som man har fäst inne på vinden. Montage är ej utfört med trusshook. ESDEC tillåter metoden men inget som dem rekommenderar.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Trusshook, Rev. 06.02.23, Sida 9

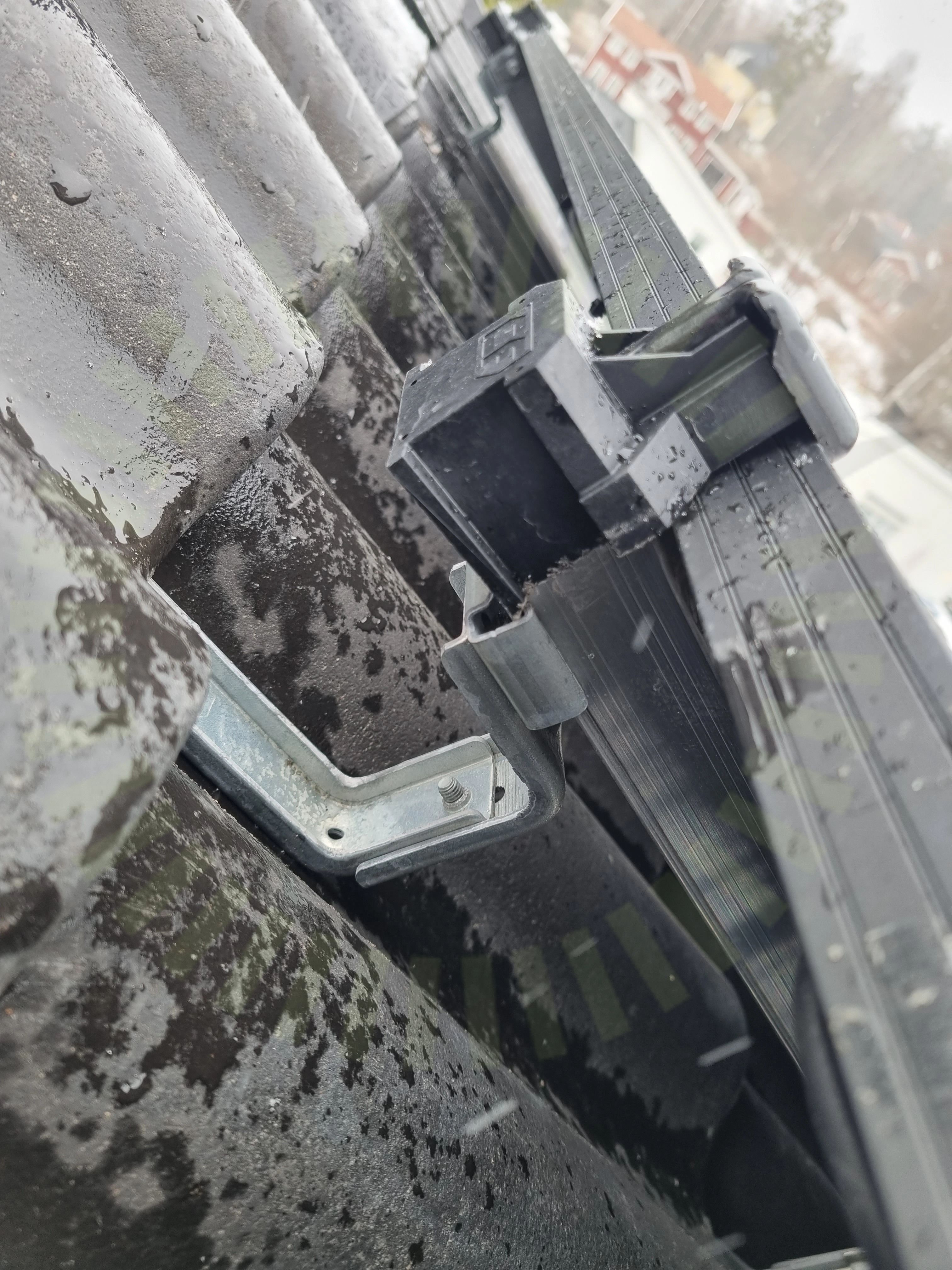

5.2 Skenornas överhäng

Inte godkänd

Överhänget från sista infästningskrok är inte korrekt.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 24 och 25

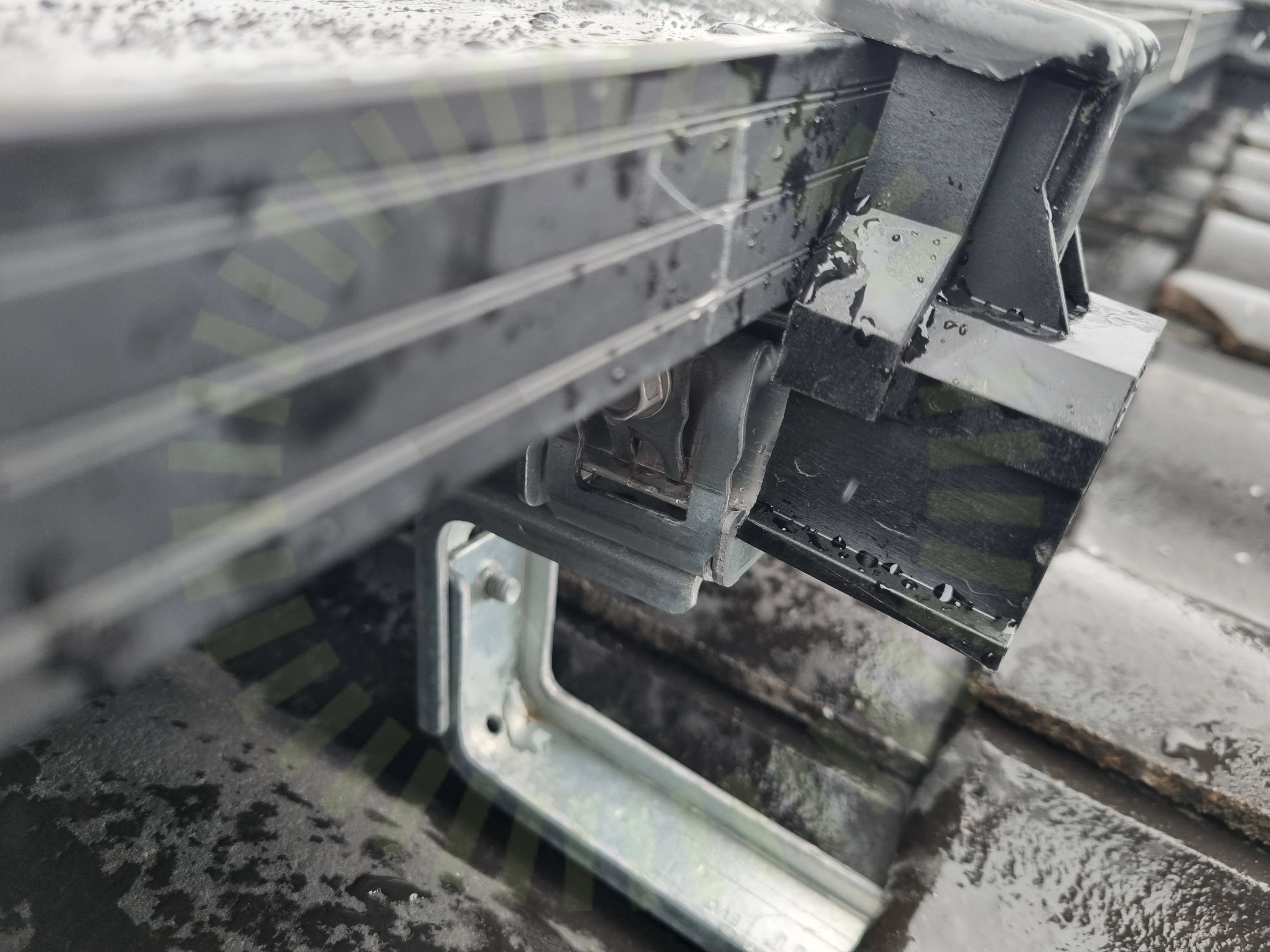

5.3 Ändklämmor

Inte godkänd

Panelens slutfäste är inte installerat enligt tillverkarens anvisningar.

Godkända kontrollpunkter

26/29

Använd skruv för klämmaDC kabel förläggningDräneringshål pekar neråtFrämmande materialFörstärkningsskruvKabeluppfästningKlämmans placering i skenaLäktinfästningMittklämmorPanelramens höjdPanelstorlekShimsSkada på klämmorSkadorSkenans utstick för klämmaSkenornas infästningSkenskarvarSnö- och VindlastberäkningSäkerhetsavståndTakets lutningTakkrokarnas CCTakkrokens höjdjusteringTermisk brytpunkt skenorUnderbyggnadUnderliggande takpannaVäderbeständigt material

Varselmärkning

Godkända kontrollpunkter

4/4

Informering av solcellerTillförlitligt fästVarning för backspänningVarning för likspänning

Växelriktare

Anmärkningar

2/30

7.1 Kontakter

Inte godkänd

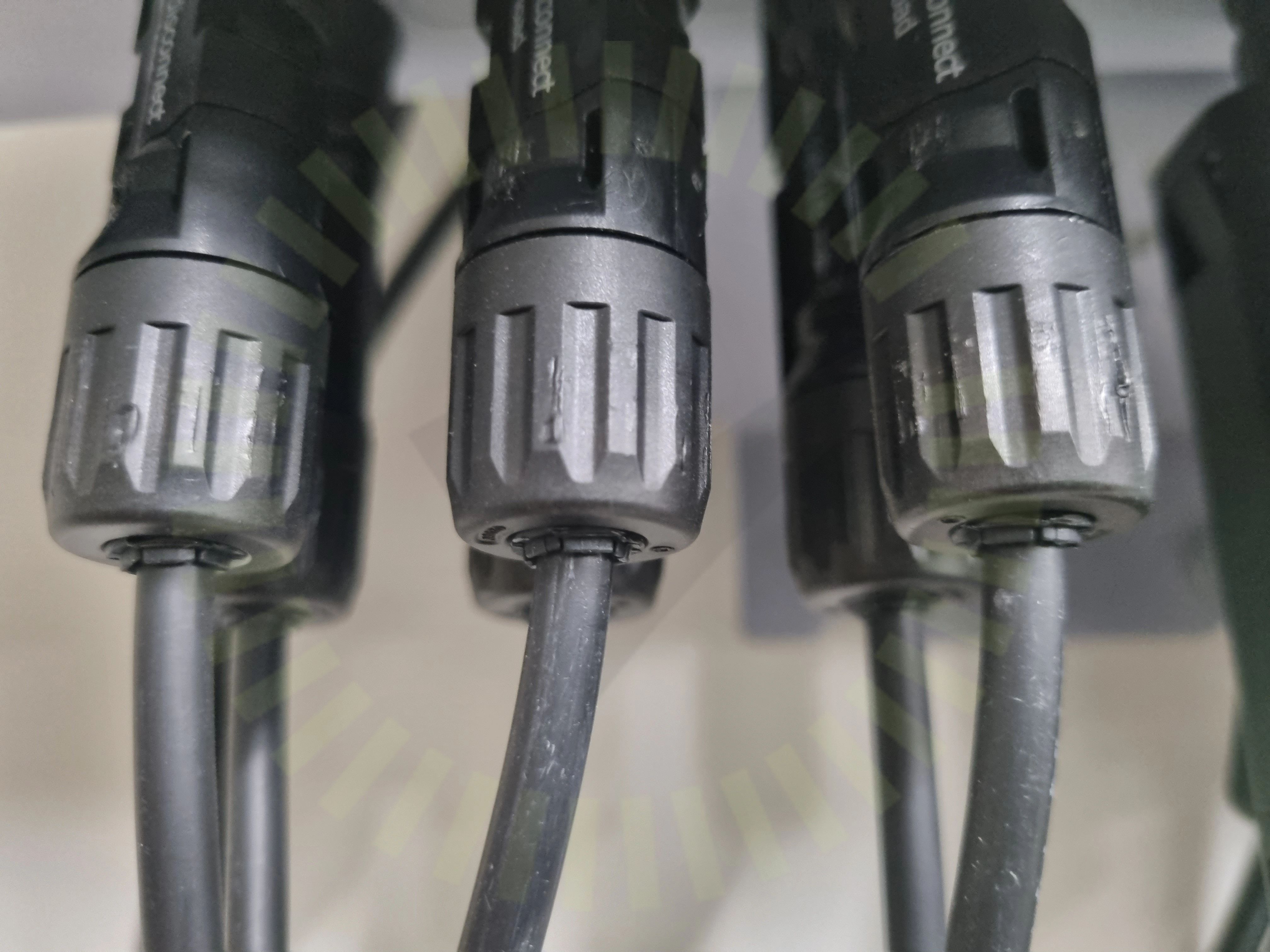

Förskruvningarna är för hårt spända på kontakterna.

SUN2000-(3KTL-10KTL)-M1 User Manual ,Version 10, Datum 2023-02-07, Sida 48-50

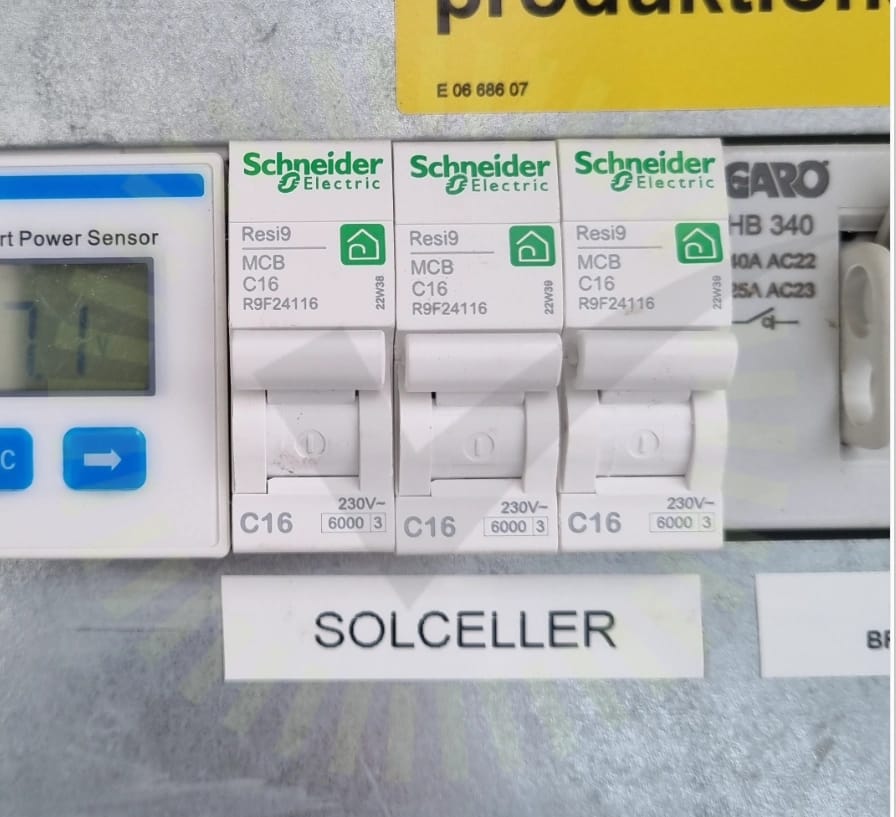

7.2 Säkring

Inte godkänd

Ska föregås av trepolig dvärgbrytare.
