3.1 Klämmornas placering
Inte godkändFästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.
Jinko Solar Installation manual for Photovoltaic Module Version 24.2.25, sida 14-15
Besiktningsrapport
9.3
Installation genom
Skandica Solar
Datum
25 mars 2024
Ort
Mölndal, Västra Götalands län
90% godkända10% ej godkända
Om installationen
PanelerJinko: Tiger Neo N-type 54HL4R-B
MontagesystemNordmount Panntak: Bärläkt
VäxelriktareGroWatt: MOD 3-10KTL3-XH
TillbehörSäkerhetsbrytare AC
Installerad av Skandica Solar som har ett högt snittbetyg på 9.1 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmänt
Godkända kontrollpunkter
3/3AvtalMätprotokoll DCSträngschema
Säkerhetsbrytare AC
Godkända kontrollpunkter
7/7Anslutningar i brytareEgenskaperIdentifieringInfästningKabelinföringarPlacering SäkerhetsbrytareSkada vid brytare
Tak 1, Jinko: Tiger Neo N-type 54HL4R-B
Anmärkningar
2/18
3.2 Klämmornas överlappning
Inte godkändPanelklämmans överlappning på panelens ram stämmer inte överens med tillverkarens anvisningar.
Jinko Solar Installation manual for Photovoltaic Module Version 24.2.25, Sida 12
Godkända kontrollpunkter
16/18Avstånd till havAvstånd till ytaDräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas storlekKontaktdonKopplingslåda böjradiePanelkablaget böjradiePanelramar separeradePunktbelastningSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggning
Tak 1, Nordmount Panntak: Bärläkt
Anmärkningar
2/23

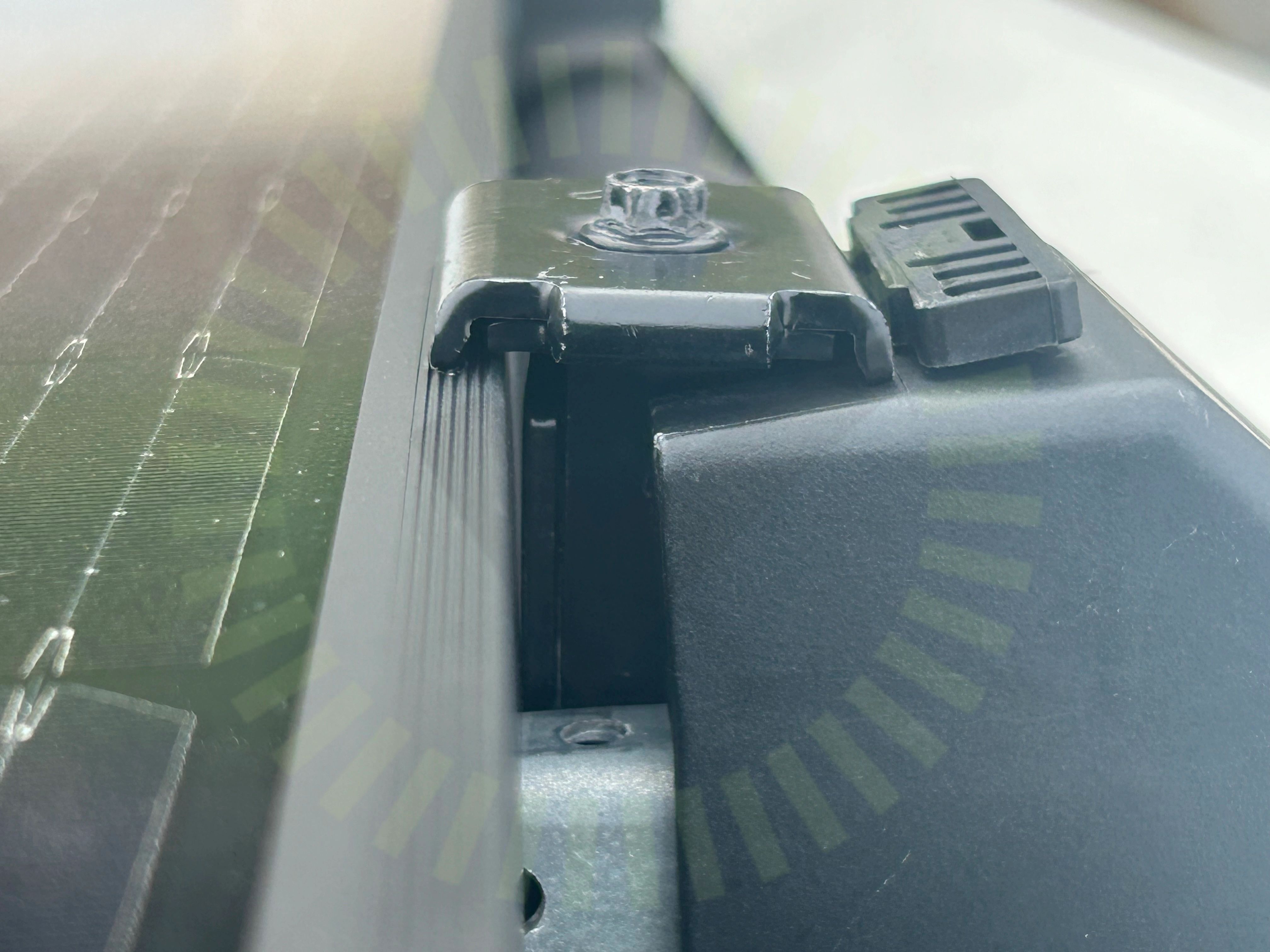

4.1 Ändklämmor
Inte godkändÄndklämma ligger inte emot panelens ram samt distanser saknas på flera ställen.
Nordmount: Panntäckta tak | Bärläkt - monteringsanvisning, Sida 6-7

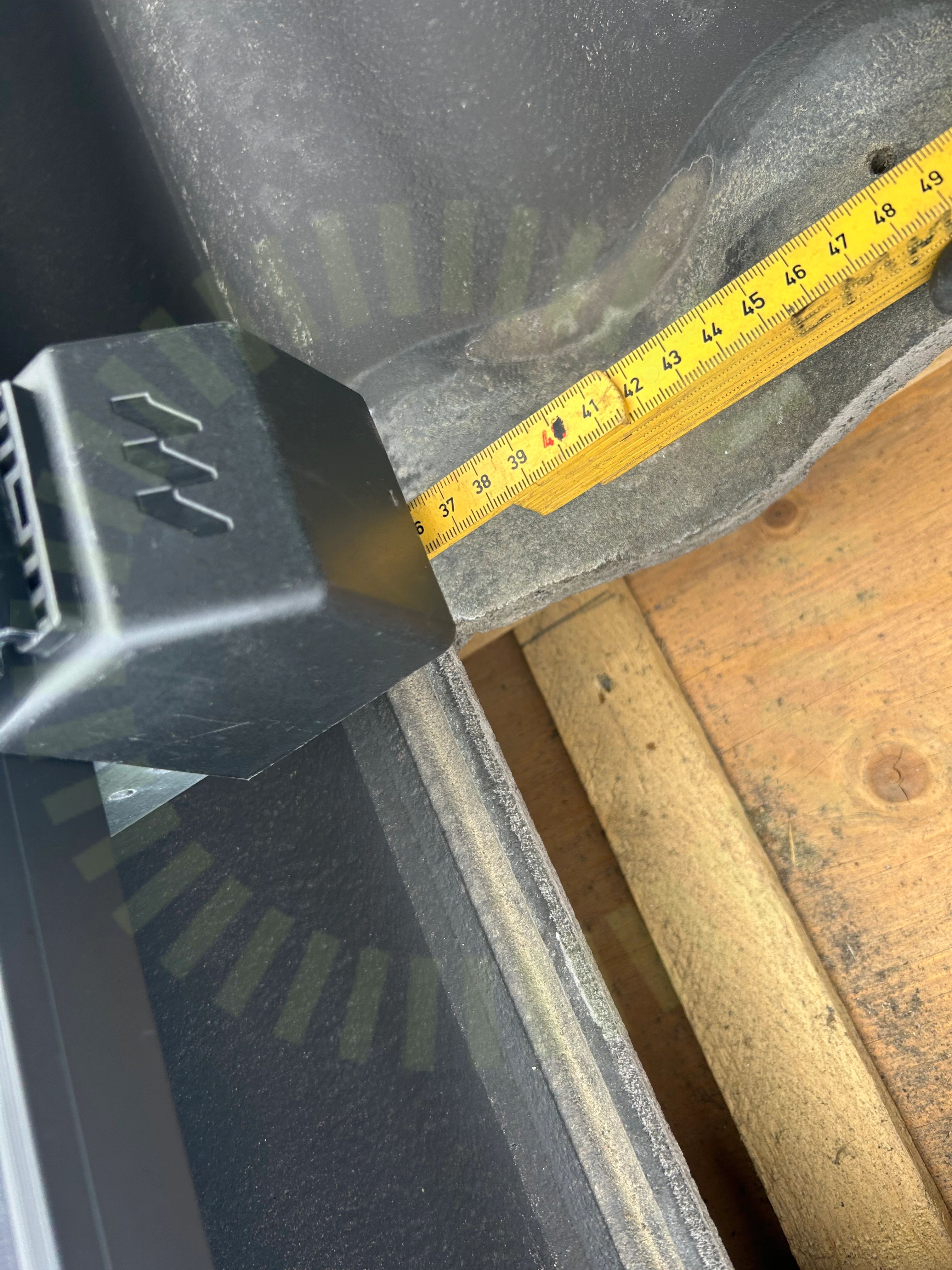

4.2 Skenornas överhäng
Inte godkändÖverhänget från sista infästningskrok är inte korrekt, för långt överhäng förekommer jämfört med vad som anges i lastberäkning.
Snö- och vindlastberäkning
Godkända kontrollpunkter
20/23Blandning av infästningarBärläktens dimensionDC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningKlämmans placering i skenaKlämmornas överlappningLäktinfästningMittklämmorPotentialutjämningsledareSkadorSkenans utstick för klämmaSkenornas infästningSkenskarvarSnö- och VindlastberäkningTakkrokarnas CCUnderliggande takpannaVäderbeständigt material
Ej tillgängligt vid besiktning
1/23Takgenomföring
Varselmärkning
Anmärkningar
2/4
5.1 Informering av solceller
Inte godkändMärkningen är inte utförd enligt gällande regler. PV skylt saknas enligt krav. Se referens.
SS 436 40 00 (712.514.101)
5.2 Varning för backspänning
Inte godkändMärkningen är inte utförd enligt gällande regler. Varning för backspänning saknas enligt krav. Se referens.
SEK 457, Sida 42
Godkända kontrollpunkter
2/4Missvisande varselmärkningVarning för likspänning
Växelriktare
Anmärkningar
4/35
6.1 Anslutning av ledare
Inte godkändMångtrådig ledare är ansluten i samma plint som solid ledare. Mångtrådiga ledaren är inte lämpligt fastsäkrad.
SS 436 40 00 (134.1.4)

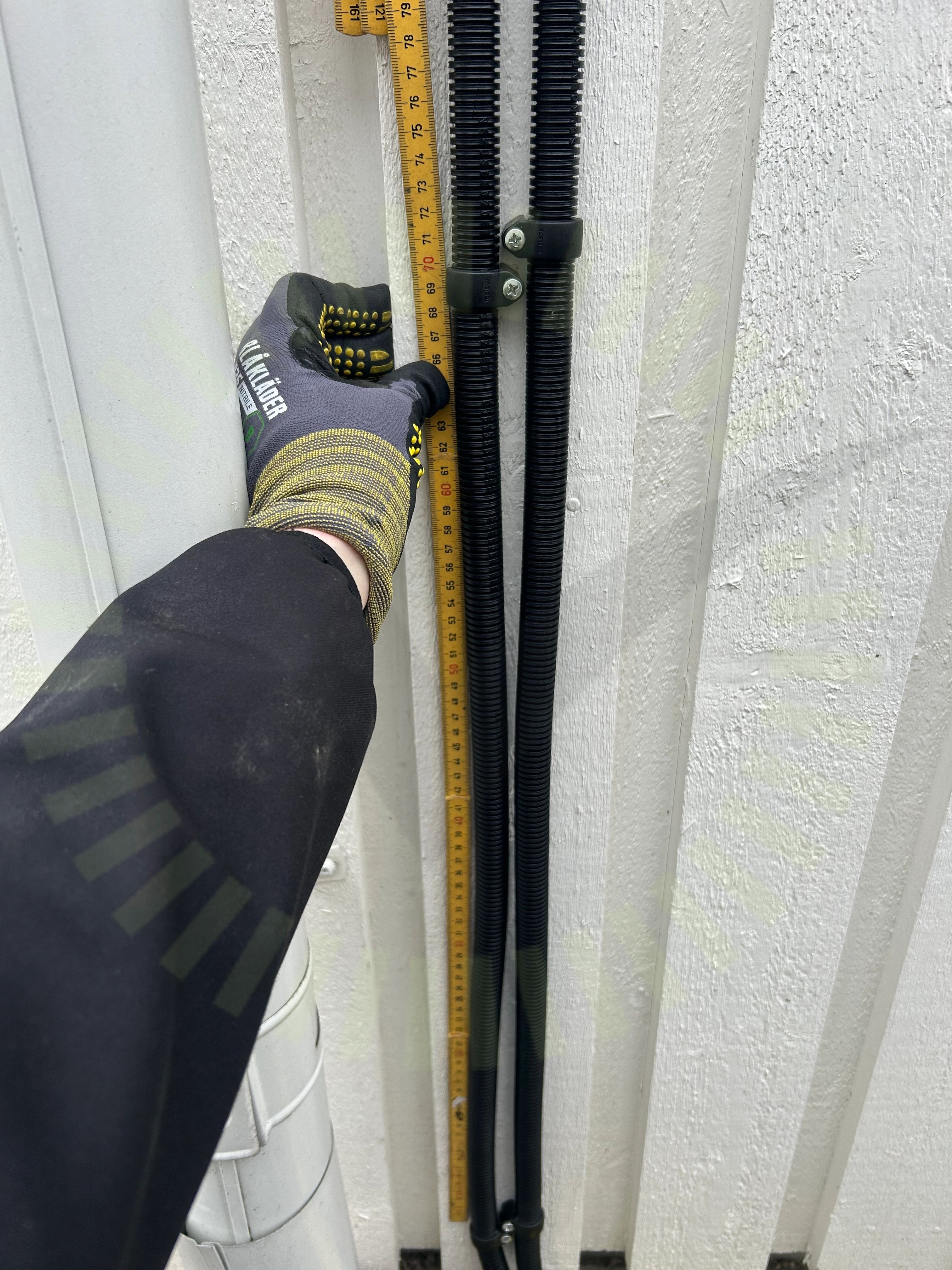

6.2 DC Kablage förläggning
Inte godkändKablaget är inte uppfäst så det har tillräckligt stöd. Hänger slappt mellan klamrar.

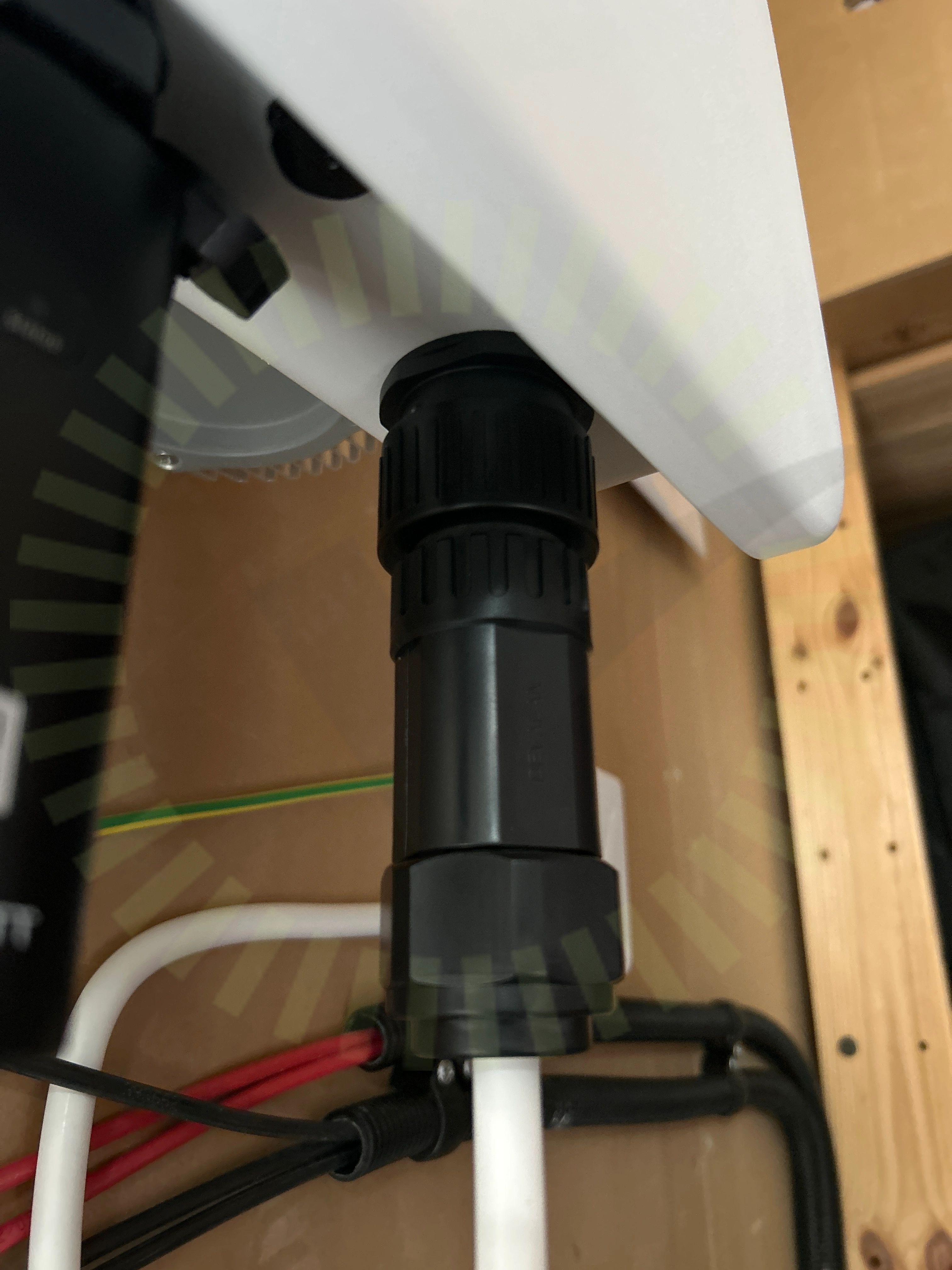

6.3 Förskruvning
Inte godkändLåsning för handske saknas.
6.4 Mekanisk påverkan
Inte godkändKablage är inte förlagt eller skyddat för mekanisk påverkan genom slag eller stöt.
SS 436 40 00 (522.6.2)
Godkända kontrollpunkter
31/35AC kablage förläggningAC Kablage förläggningAnslutning av växelriktareAvstånd närliggande objektBakomliggande materialDC Kablage egenskaperDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareFastsäkring av produktGenomföringarHuvudsäkringIdentifieringInfästningJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgänglighetVäderbeständigt materialVäderskyddVäxelriktarens IP klassning
