Institutet för Solenergikvalitet

Besiktningsrapport

9.2
x

Installation genom

1KOMMA5° Syd (fd SolensEnergi)

Datum

30 juni 2023

Ort

Åkarp, Skåne län
Klämmor rätt förläggning
Skenornas infästning
C-profil
94% godkända6% ej godkända

Om installationen

PanelerDenim: U M3 405-410 108H
MontagesystemWeland Stål: Papptak
VäxelriktareHuawei: SUN2000-(3-10KTL)-M1
1KOMMA5° Syd (fd SolensEnergi)

Installerad av 1KOMMA5° Syd (fd SolensEnergi) som har ett högt snittbetyg på 9.3 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Denim: U M3 405-410 108H

Godkända kontrollpunkter

14/14
DräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas placeringKlämmornas överlappningKontaktdonKopplingslådaPanelkablagets böjradiePanelramar separeradePunktbelastningSkuggaSpänningar i ramStress på kontakterSträngförläggning

Huawei: SUN2000-(3-10KTL)-M1

Anmärkningar

2/40
DC Kontakter anslutning

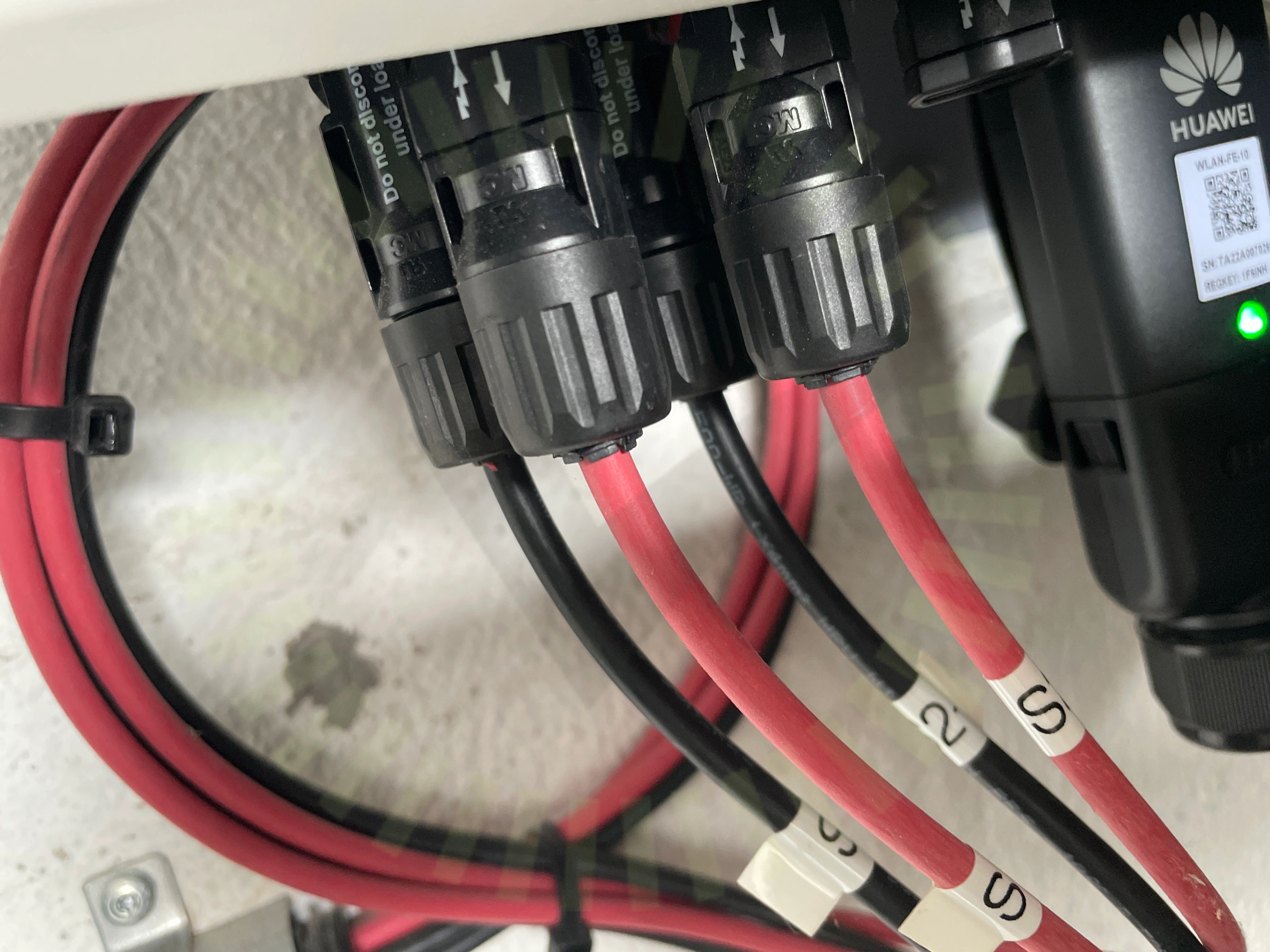

2.1 DC Kontakter anslutning

Inte godkänd

Kontakternas förskruvning är bottnade på två av kontakterna.

Varning för likspänning

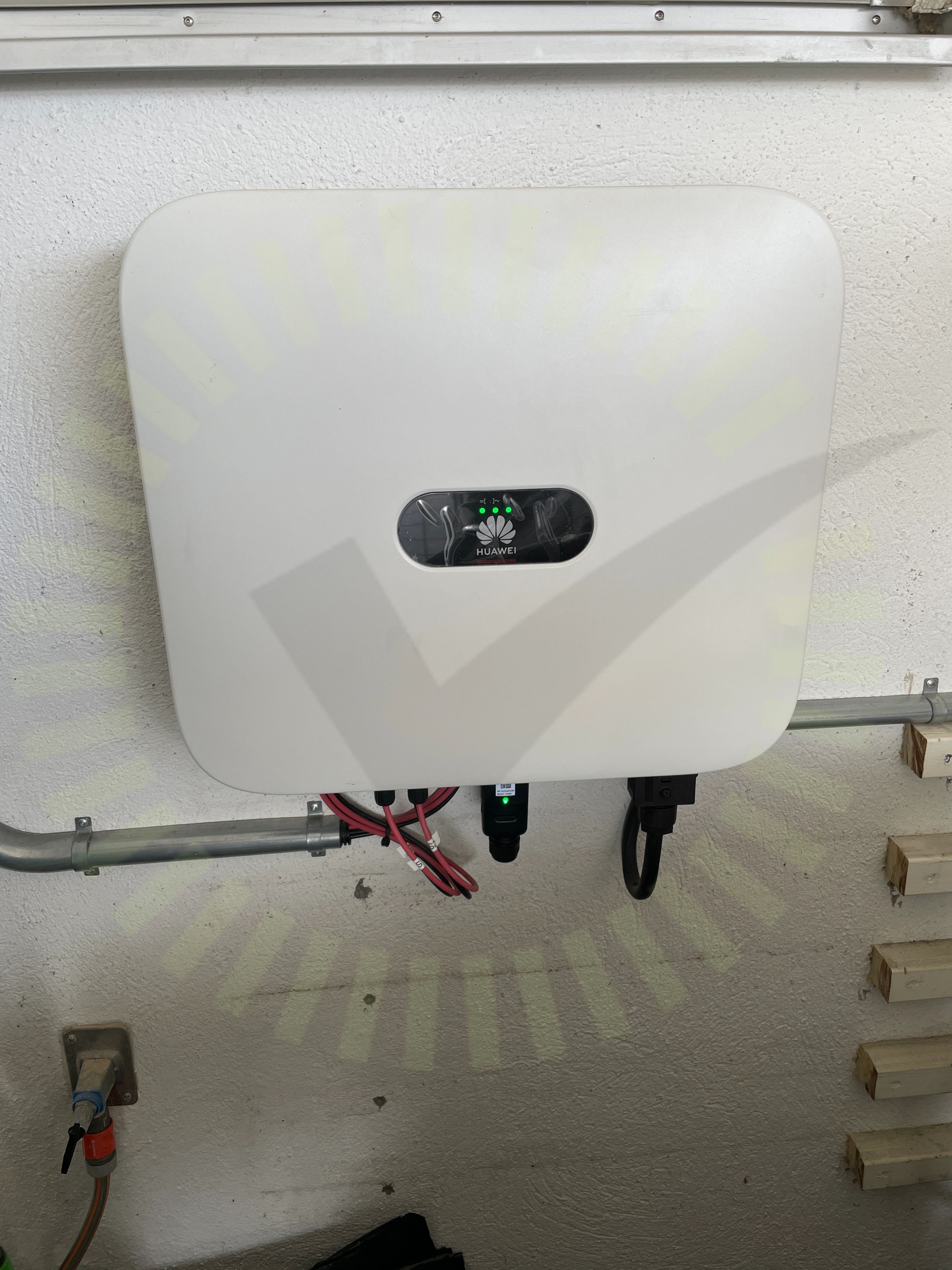

2.2 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.

SS 436 40 00 (712.514.102)

Godkända kontrollpunkter

35/40
AC anslutning växelriktareAC BöjradieAC Kablage förläggningAC kablage skarp kantAvstånd närliggande objektAvstånd till havAvtalBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC Kontakter stressDC Max SpänningDC Max StrömDC Min SpänningFastsäkring av produktGenomföringarHuvudsäkringInformering av solcellerInfästningJordning av chassiKabeldimensioneringLikspänningskomponenterMissvisande varselmärkningMärkningMätprotokoll DCPlaceringSkadat kablageSträngdesignSträngschemaSäkringsdimensionSäkringsdimensionVarning för backspänningVentilationVäderbeständigt material

Ej tillgängligt vid besiktning

3/40
Ledare FastspändaTillförlitligt fästUppskalad ledare

Weland Stål: Papptak

Anmärkningar

3/20
C-profil

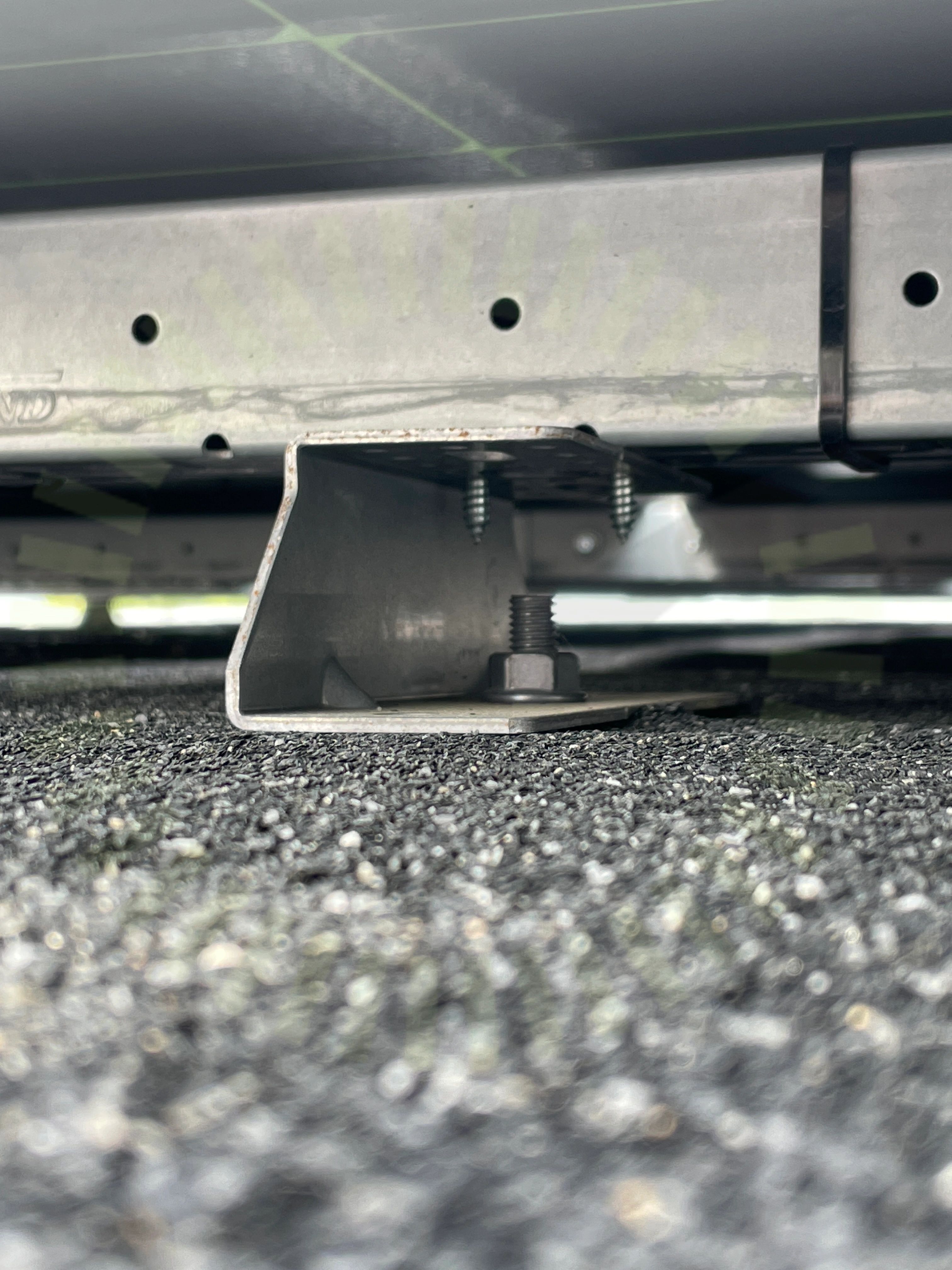

3.1 C-profil

Inte godkänd

C-profil är inte fäst i tätskiktsplattan korrekt. Leverantör har valt att enbart använda en bult för infästning under hela anläggningen.

MA5103 Sid 1 (2) | Version 4 - 201103
Klämmor rätt förläggning

3.2 Klämmor rätt förläggning

Inte godkänd

Fästen ligger inte korrekt i skenan generellt över anläggningen.

MA5111 Sid 1 (1) | Version 4 - 221117
Skenornas infästning

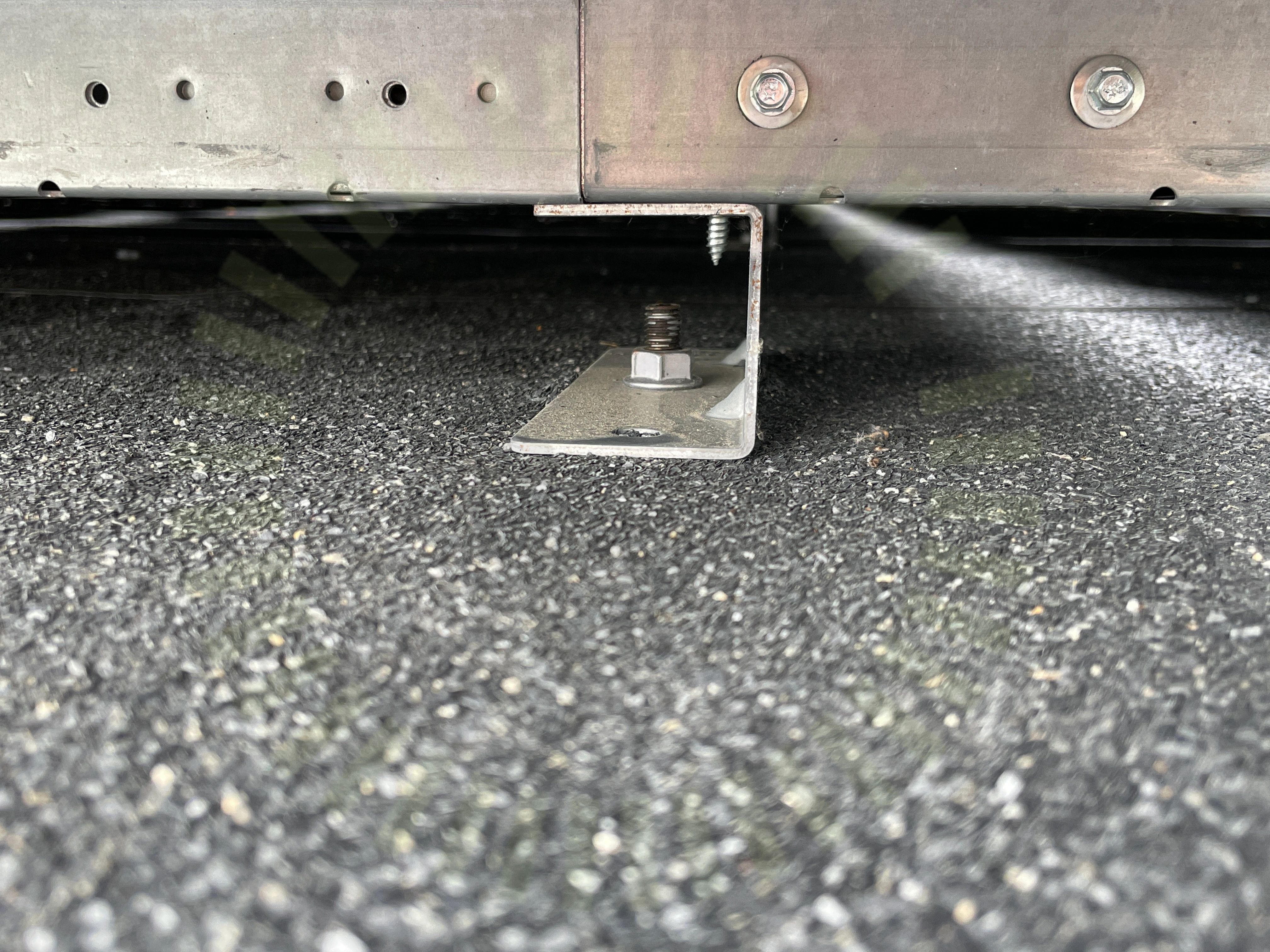

3.3 Skenornas infästning

Inte godkänd

Skenan är inte fäst i infästningsmaterialet som beskrivet i manual, enbart en skruv är använd från skena till fästa.

MA5103 Sid 1 (2) | Version 4 - 201103

Godkända kontrollpunkter

17/20
Använd tätskiktsdukCC infästningarDC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeluppfästningMittklämma skruvMittklämmorPlaceringSkadorSkenornas överhängSkenskarvSnö- och VindlastberäkningSvetsning av pappVäderbeständigt materialÄndklämmor skena Ändklämmor skruv
