Besiktningsrapport

8.6
x

Installation genom

Energy Effective Solutions

Datum

21 april 2023

Ort

Nykvarn, Stockholms län
Klämmornas placering
Kopplingslåda
Skenornas överhäng
88% godkända13% ej godkända

Om installationen

PanelerJA Solar: JAM54S31 (395-420) MR
MontagesystemWeland Stål: Råspont
VäxelriktareGroWatt: MOD 3-10KTL3-XH
TillbehörSäkerhetsbrytare AC
Energy Effective Solutions

Installerad av Energy Effective Solutions som har ett medelhögt snittbetyg på 8.9 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

2/3

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar har inte överlämnats till kund.

ELSÄK-FS 2022:1 (3 kap. 6 §)

1.2 Strängschema

Inte godkänd

Strängschema saknas för projektet. Bedömning av strängdesign inte möjligt.

ELSÄK-FS 2022:1 (3 kap. § 6)

Godkända kontrollpunkter

1/3
Avtal

Tak 1, JA Solar: JAM54S31 (395-420) MR

Anmärkningar

2/17
Klämmornas placering

2.1 Klämmornas placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.

JA SOLAR PV MODULES INSTALLATION MANUAL 2022-01-10, sida 8.

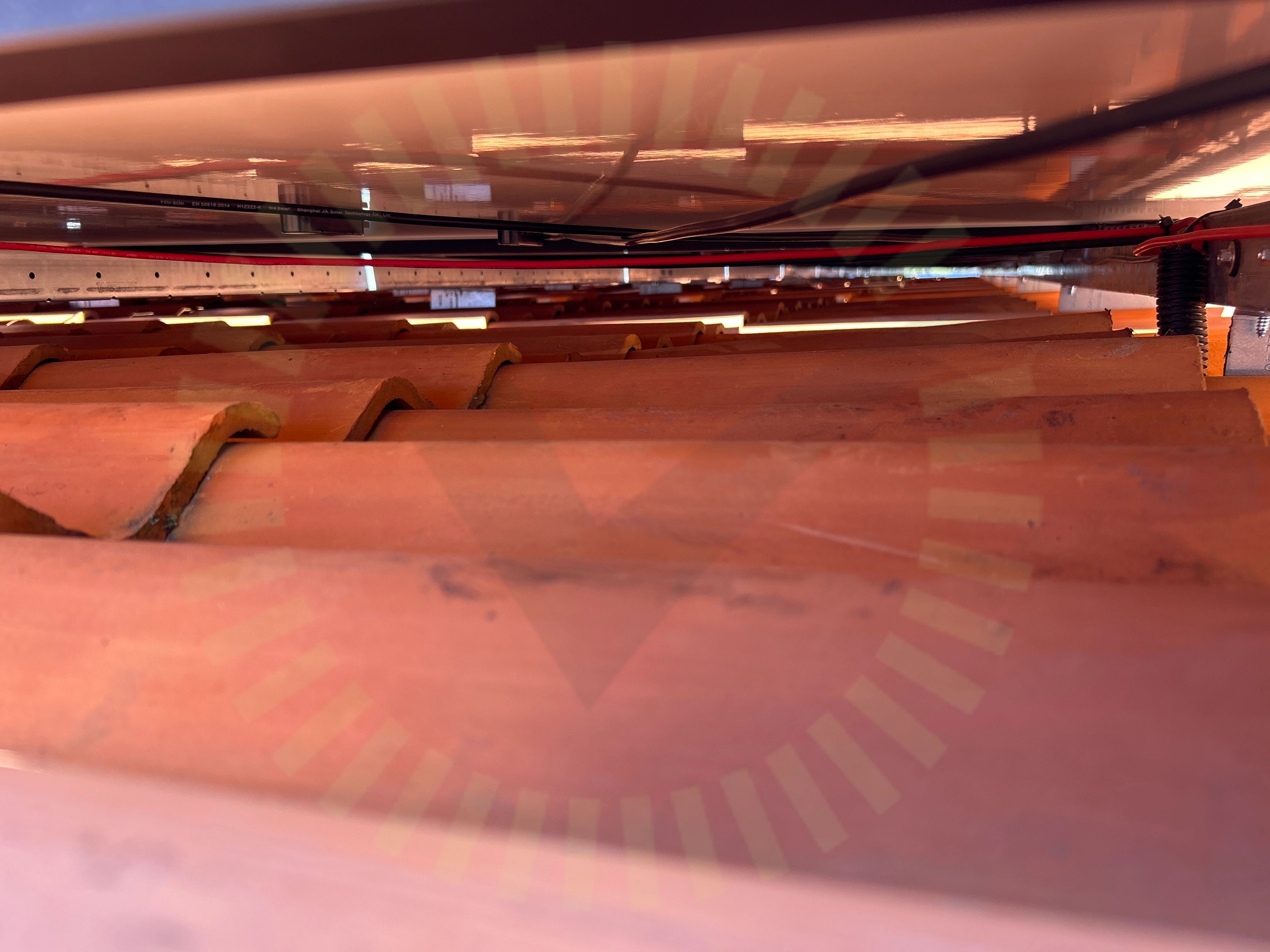

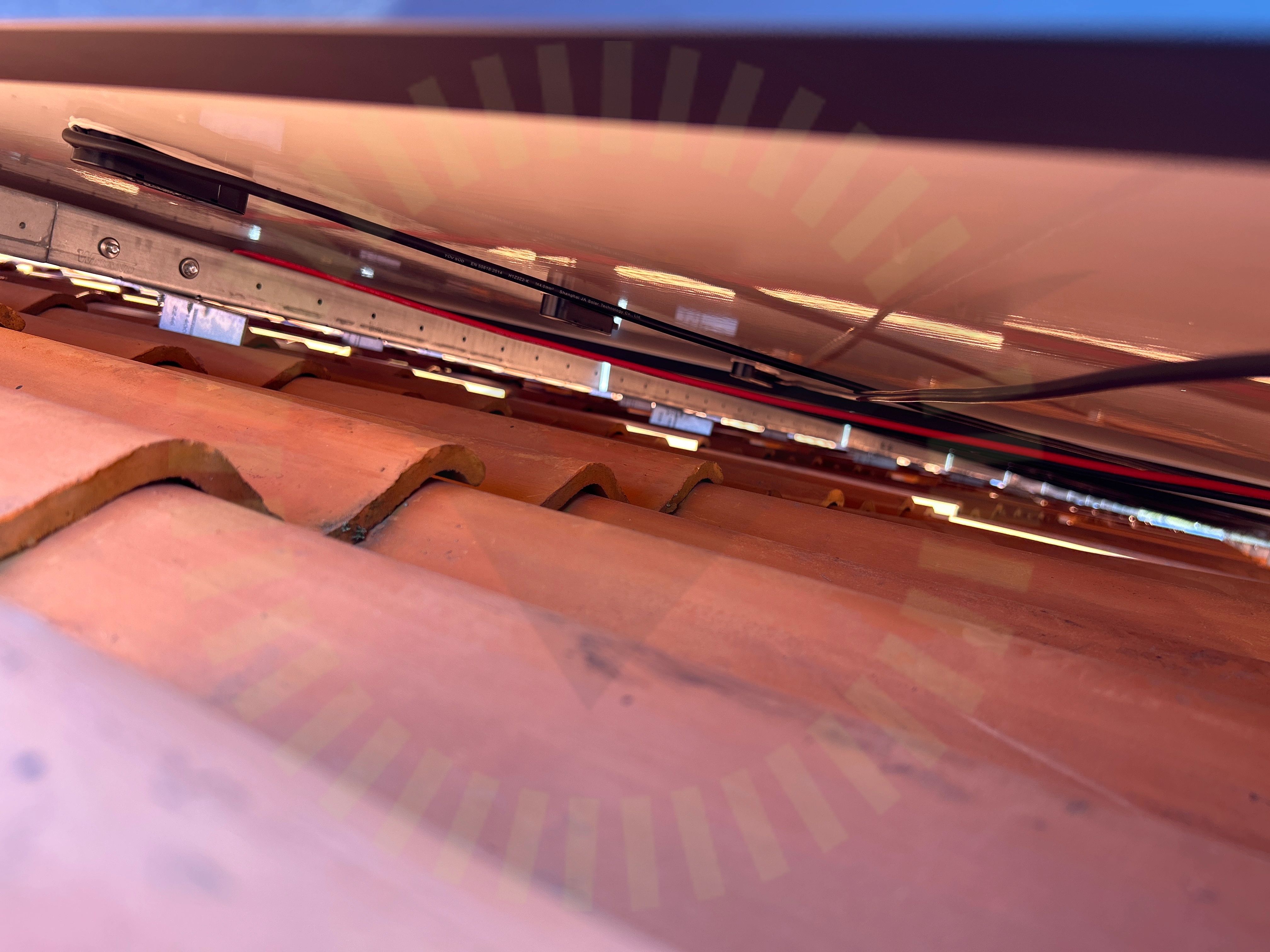

Kopplingslåda

2.2 Kopplingslåda

Inte godkänd

Kablage skarpt draget från panelernas utgångar.

Godkända kontrollpunkter

13/17
Avstånd till havetAvstånd till ytaDräneringshålFöremål mot bakstyckeKlämmornas överlappningPanelkablagets böjradiePanelramar separeradePunktbelastningSkadorSkuggaSpänningar i ramStress på kontakterSträngförläggning

Ej tillgängligt vid besiktning

2/17
Förbindelse av kontakterKontakter

Tak 1, Weland Stål: Råspont

Anmärkningar

4/22
Kabeluppfästning

3.1 Kabeluppfästning

Inte godkänd

Kablage saknar tillförlitlig uppfästning.

SS 436 40 00 (712.521.101 och 522.8.4)

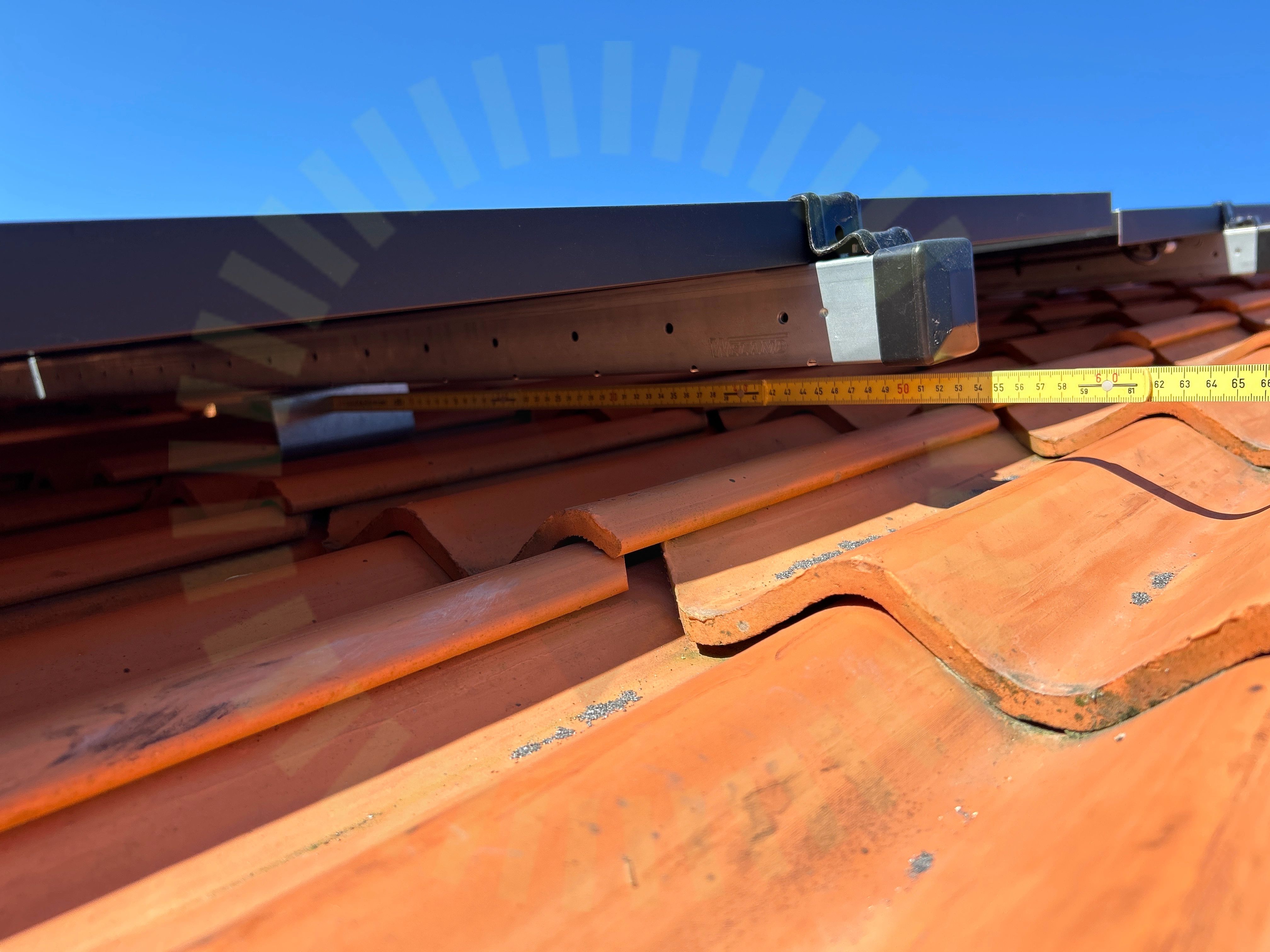

Skenornas överhäng

3.2 Skenornas överhäng

Inte godkänd

Överhänget från sista infästningskrok är inte korrekt.

3.3 Snö- och Vindlastberäkning

Inte godkänd

Vind och lastberäkning saknas.

Tillverkarens montageanvisningar

3.4 Takkrokarnas CC

Inte godkänd

Lastberäkning saknas. Underlag för korrekt CC mått saknas.

MA5102 Sid 1 (1) | Version 3 - 221101

Godkända kontrollpunkter

18/22
DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKlämmor rätt förläggningMittklämma skruvMittklämmorPlaceringRåspontsinfästningSkadorSkenornas infästningSkenskarvarTakgenomföringTvådelad TakkrokUnderbyggnadUnderliggande takpannaVäderbeständigt materialÄndklämmor skena Ändklämmor skruv

Varselmärkning

Anmärkningar

2/5

4.1 Informering av solceller

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Saknas vid ansluten central.

SS 436 40 00 (712.514.101) / (134.1.7) - ELSÄK-FS 2022:1 - 3 kap. § 6

4.2 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.

SS 436 40 00 (712.514.102) / (134.1.7) - ELSÄK-FS 2022:1 - 3 kap. § 6

Godkända kontrollpunkter

3/5
Missvisande varselmärkningTillförlitligt fästVarning för backspänning

Växelriktare

Anmärkningar

1/31

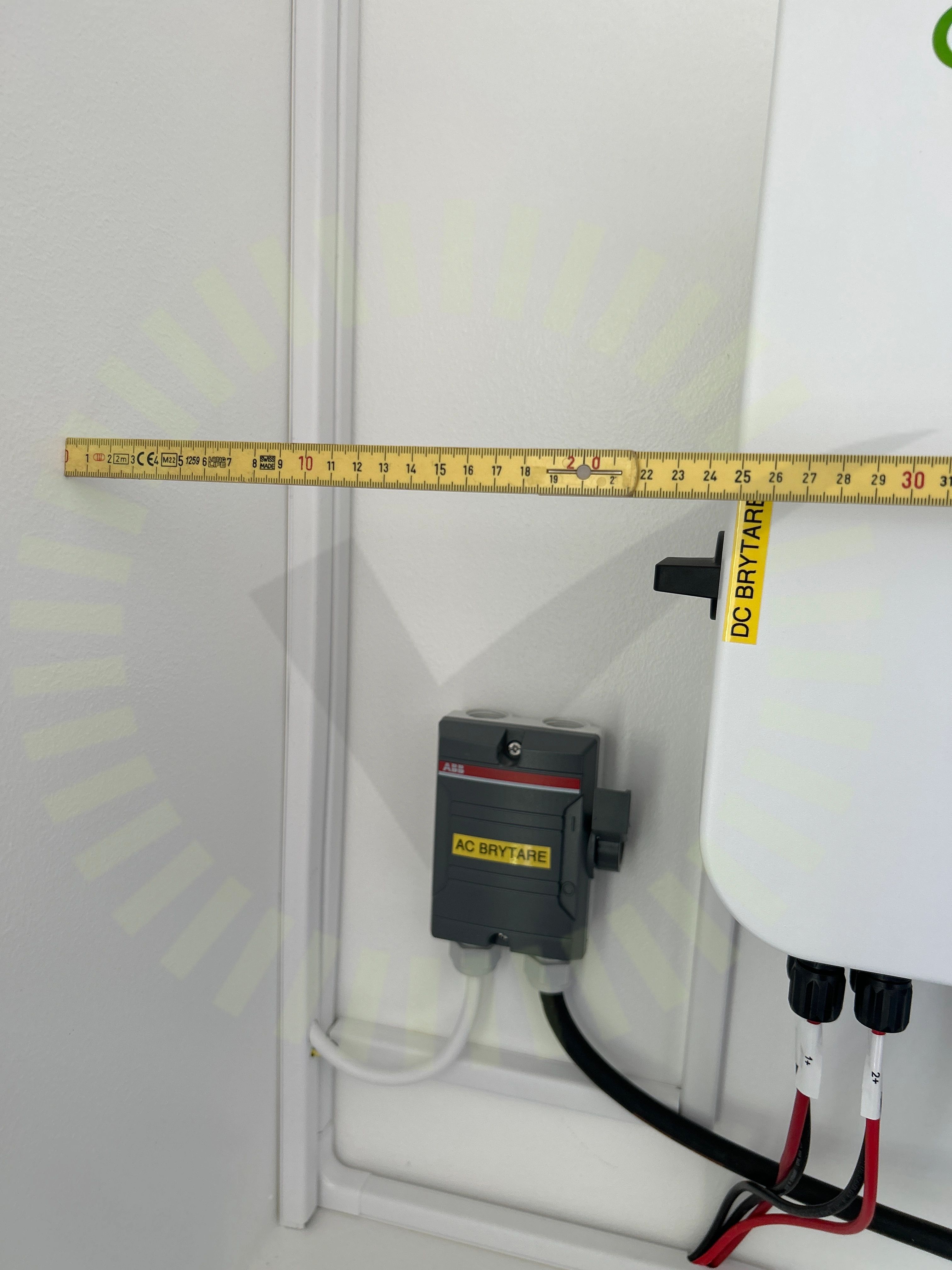

Avstånd närliggande objekt

5.1 Avstånd närliggande objekt

Överenskommelse

Växelriktaren är inte installerad med avstånd beskrivet i tillverkarens anvisningar.

GroWatt User Manual XH EN 202206, Sida 12

Godkända kontrollpunkter

30/31
AC Anslutning VäxelriktareAC BöjradieAC Kablage förläggningAC kablage skarp kantBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC Kontakter anslutningDC Kontakter stressDC Max SpänningDC Max StrömDC Min SpänningFastsäkring av produktFörskruvningGenomföringarHuvudsäkringInfästningJordning av chassiKabeldimensioneringLedare FastspändaLikspänningskomponenterMärkningSkadat kablageSäkringsdimensionUppskalad ledareVentilationVäderbeständigt materialVäderskyddVäxelriktarens IP klassning
