Besiktningsrapport
9.5
Installation genom
Otovo
Datum
22 augusti 2024
Ort
Norrtälje, Stockholms län
Fastsäkring av produkt
Avstånd närliggande objekt
Avstånd närliggande objekt
98% godkända
2% ej godkända
Om installationen
Växelriktare
GroWatt: MOD 3-10KTL3-XH
Batteri
Growatt: APX HV Battery System S2
Installerad av Otovo som har ett medelhögt snittbetyg på 8.1 bland alla leverantörer som vi har besiktat hos
Kontrollpunkter
Batteri
Anmärkningar
2/15

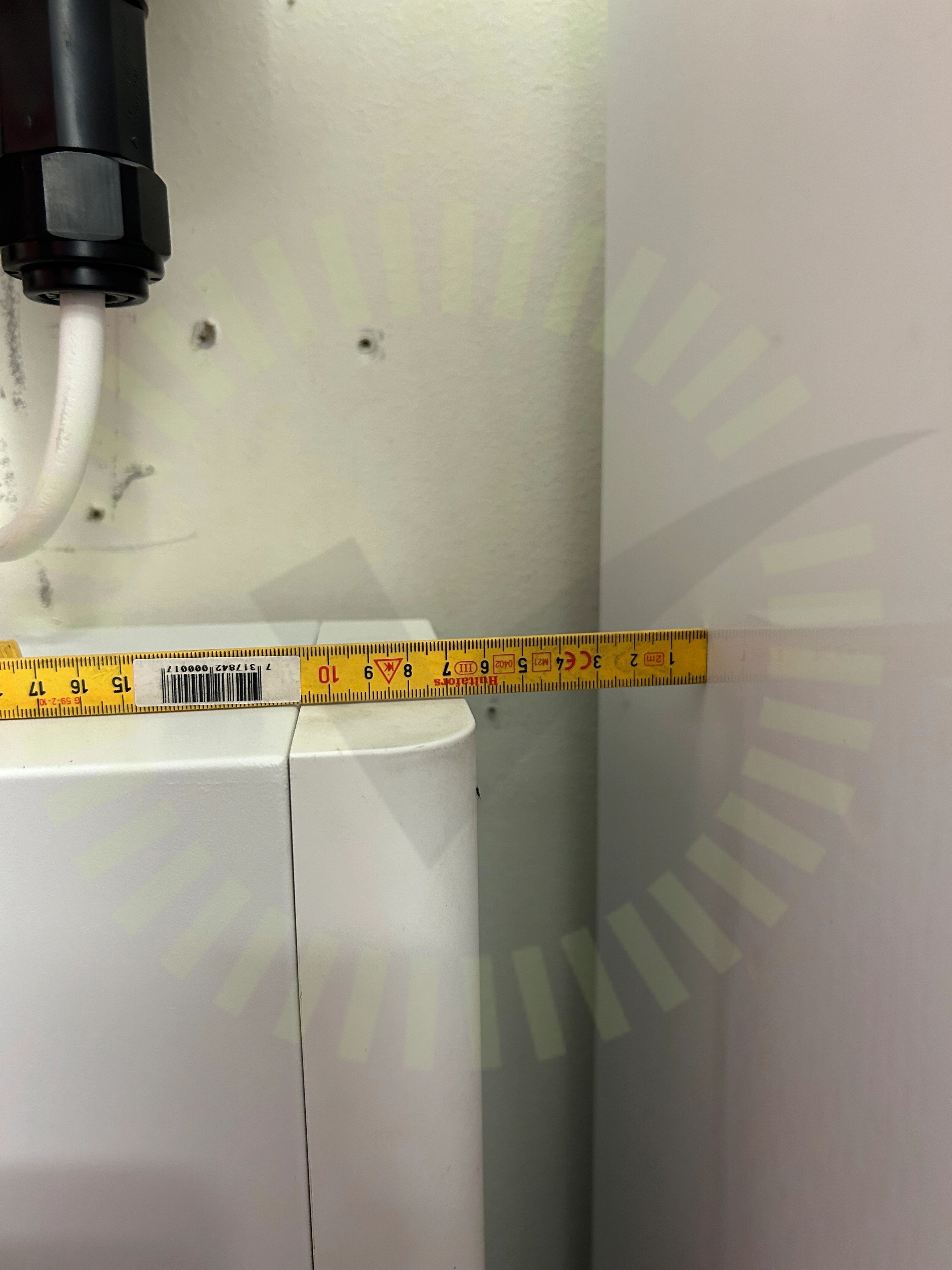

1.1 Avstånd närliggande objekt
Överenskommelse
Batteriet har inte rätt avstånd till omkringliggande material. Kund och leverantör överens om avvikelse.
Growatt: APX 5.0-30.0P-S2 User Manual 202308, Sida 11-12
1.2 Fastsäkring av produkt
Inte godkänd
Batterimodul är inte fastsäkrad i väggen enligt tillverkarens anvisningar.
Growatt: APX 5.0-30.0P-S2 User Manual 202308, Sida 16-20
Godkända kontrollpunkter
13/15
Batteri PE
DC anslutning batterimodul
DC anslutning växelriktare
Lutning
Sammansättning av komponenter
Signalkabel batterikomponenter
Signalkabel växelriktare
Skador
Smartmätare
Tillgång till batteriet
Uppfästning av kablage
Utrymme
Väderskydd
Varselmärkning
Godkända kontrollpunkter
3/3
Missvisande varselmärkning
Varning för backspänning
Varning för likspänning
Växelriktare
Anmärkningar
1/35
3.1 Avstånd närliggande objekt
Överenskommelse
Växelriktaren är inte installerad med avstånd beskrivet i tillverkarens anvisningar. Leverantör och kund överens om avvikelse.
MOD 3-10KTL3-XH User Manual EN 2022.11.23, Sida 12
Godkända kontrollpunkter
34/35
AC kablage förläggning
AC Kablage förläggning
Anslutning av ledare
Anslutning av växelriktare
Bakomliggande material
DC Kablage egenskaper
DC Kablage förläggning
DC Kablage skydd
DC Kontakter
DC Max Spänning
DC Max Ström
DC Min Spänning
Dubbel matning
Enkelisolerade ledare
Fastsäkring av produkt
Förskruvning
Genomföringar
Huvudsäkring
Identifiering
Infästning
Jordning av chassi
Kabeldimensionering
Kablagets böjradie
Likspänningskomponenter
Mekanisk påverkan
Skadat kablage
Skarp kant
Stress på kontakter
Strängdesign
Säkringsdimension
Tillgänglighet
Väderbeständigt material
Väderskydd
Växelriktarens IP klassning
