Besiktningsrapport

6.3

Installation genom

Sydpumpen AB

Datum

24 maj 2024

Ort

Skummeslövsstrand, Hallands län

Främmande material

Kabeluppfästning

Mellanrum

+ 8

80% godkända20% ej godkända

Om installationen

PanelerQCells: DUO BLK ML-G9

MontagesystemNordic solar skena med okänd infästning papptak

VäxelriktareKostal: PIKO 10-20 kW

TillbehörSäkerhetsbrytare DC

Installerad av Sydpumpen AB som har ett lågt snittbetyg på 7.1 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

2/3

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

1.2 Strängschema

Inte godkänd

Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.

Godkända kontrollpunkter

1/3

Avtal

Säkerhetsbrytare DC

Godkända kontrollpunkter

8/8

Anslutningar i brytareEgenskaperFörskruvningar på ovansidanIdentifieringInfästningKabelinföringarPlacering SäkerhetsbrytareSkada vid brytare

Tak 1, Nordic solar skena med okänd infästning papptak

Anmärkningar

11/22

3.1 Avsaknat underlag

Inte godkänd

Kund saknar underlag för montagesystemet. Varken lastberäkning, datablad och manualer finns tillgängligt.

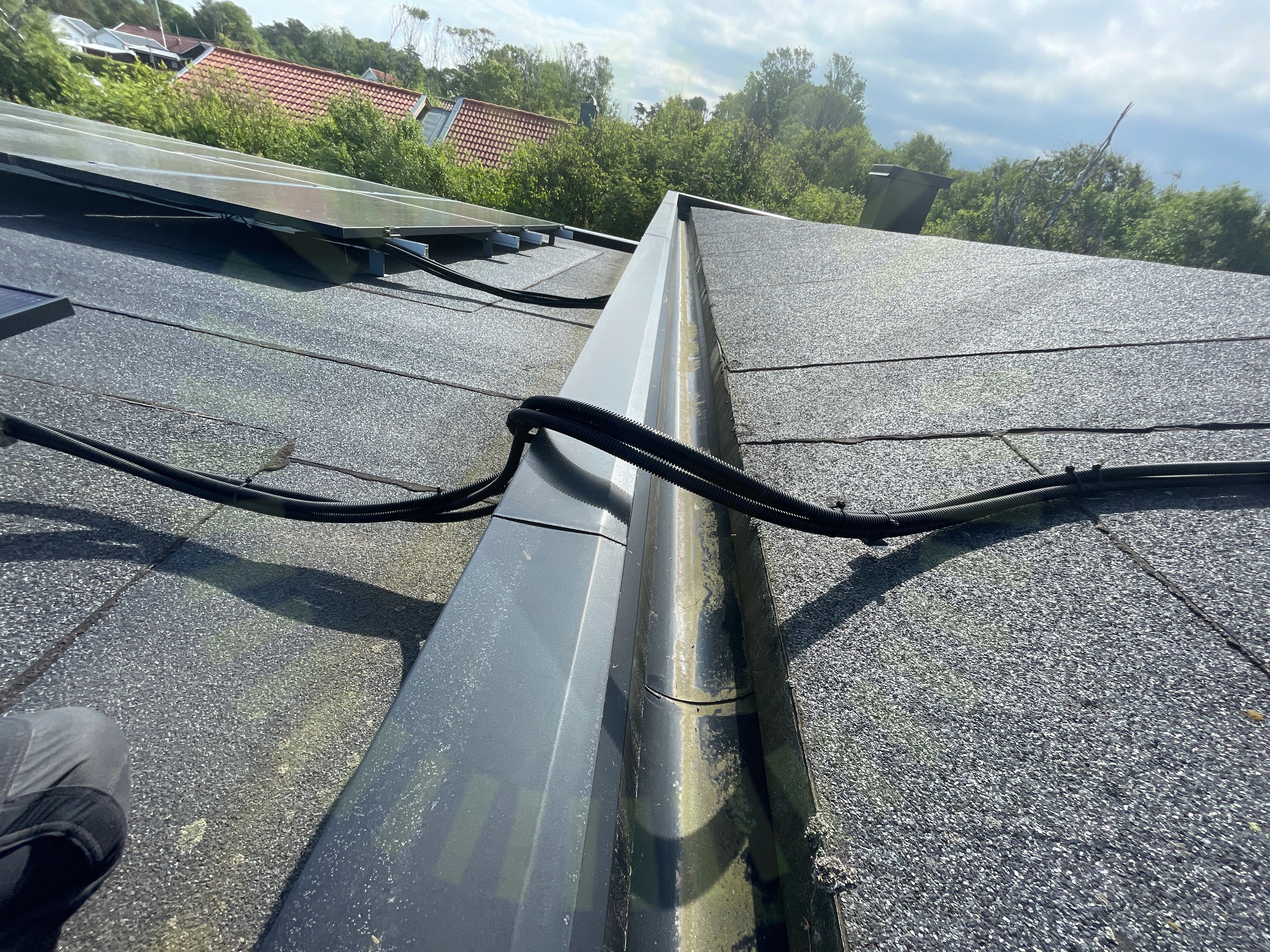

3.2 Kabeldragning mellan takytor

Inte godkänd

Kabeldragning mellan takytor är inte lämpligt fastsäkrad.

SS 436 40 00 (712.522.101)

3.3 Skenornas infästning

Inte godkänd

Då det är två blandade montagesystem lämnas det ingen garanti från tillverkarna av produkterna att infästning är utförd på korrekt sätt.

3.4 Skenornas överhäng

Inte godkänd

Snö- och vindlastberäkning saknas. Underlag att kontrollera korrekt avstånd mot är inte tillgängligt.

3.5 Skenors avstånd till varandra

Inte godkänd

Snö- och vindlastberäkning saknas. Underlag att kontrollera korrekt avstånd mot är inte tillgängligt. Uppmätt mått: 1260mm CC.

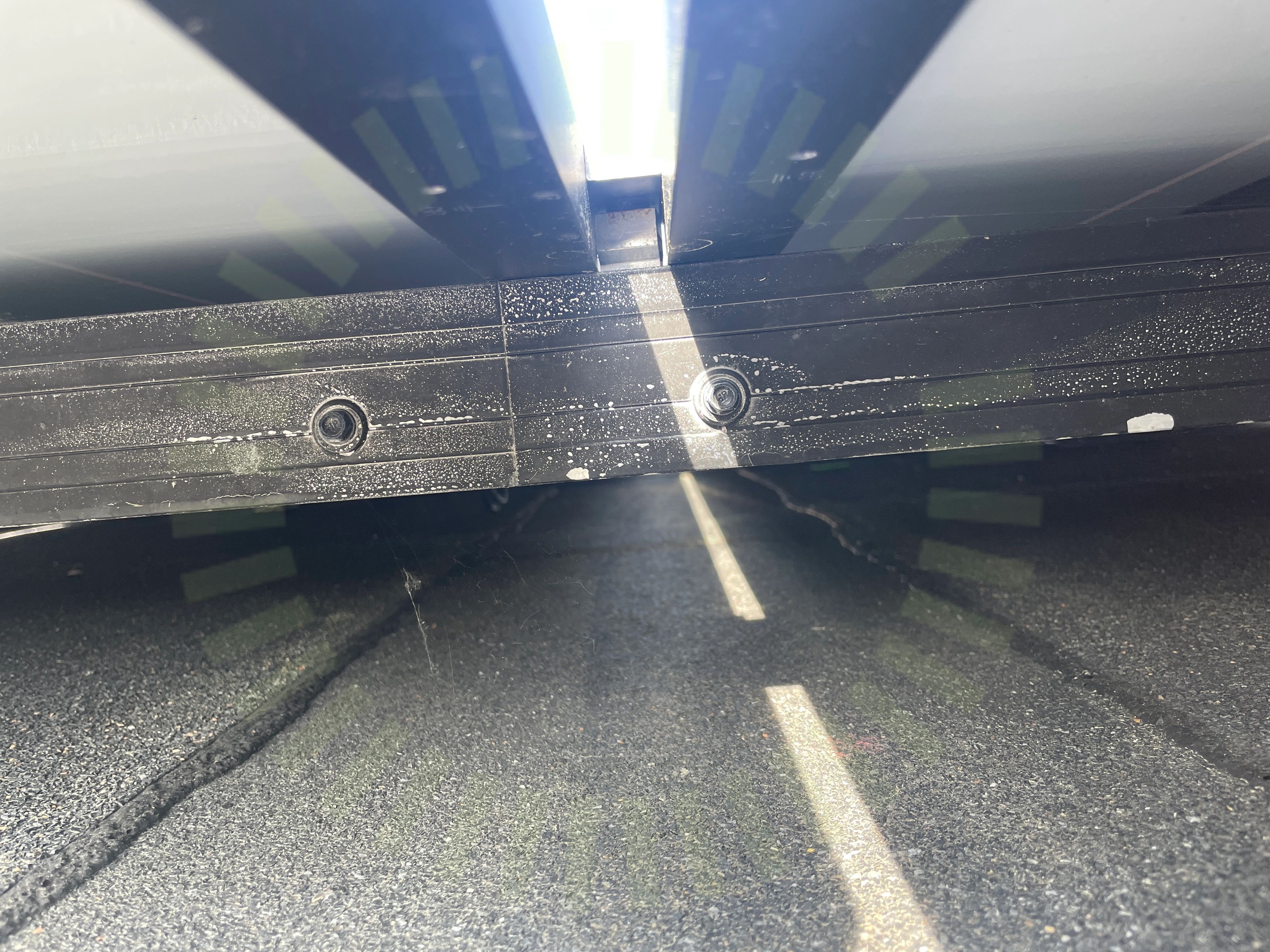

3.6 Skenskarvar

Inte godkänd

Underlag saknas för att kunna kontrollera att skenskarv är utförd korrekt.

Tillverkarens anvisningar

3.7 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkning saknas vid besiktning.

Tillverkarens montageanvisningar

3.8 Tätskiktsplattor CC mått

Inte godkänd

Snö- och vindlastberäkning saknas. Underlag att kontrollera korrekt avstånd mot är inte tillgängligt. Uppmätt 2400mm CC.

Snö- och vindlastberäkning

3.9 Främmande material

Inte godkänd

Blandade montagesystem.

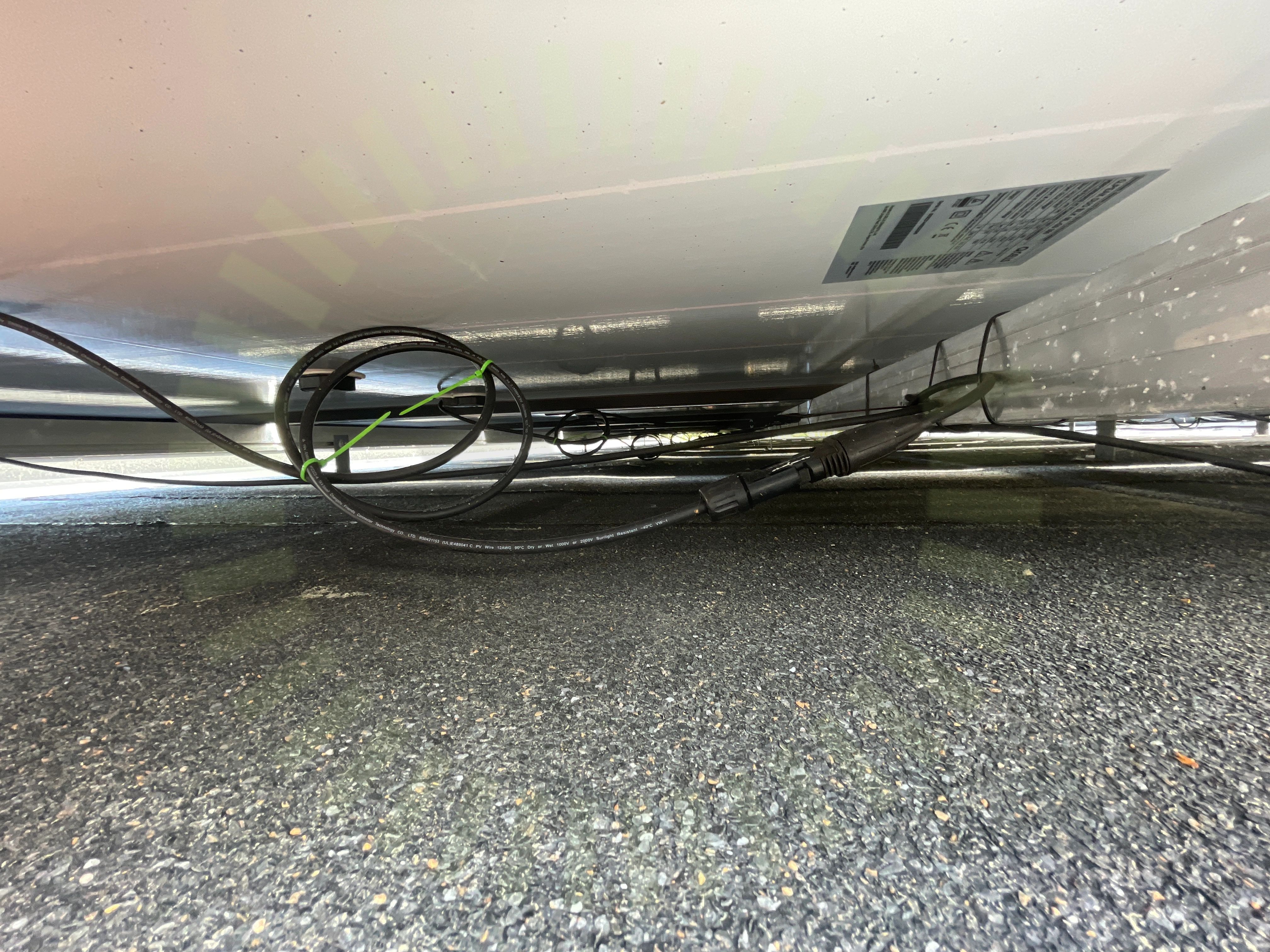

3.10 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd. Detta gäller över hela anläggningen.

SS 436 40 00 (712.522.101)

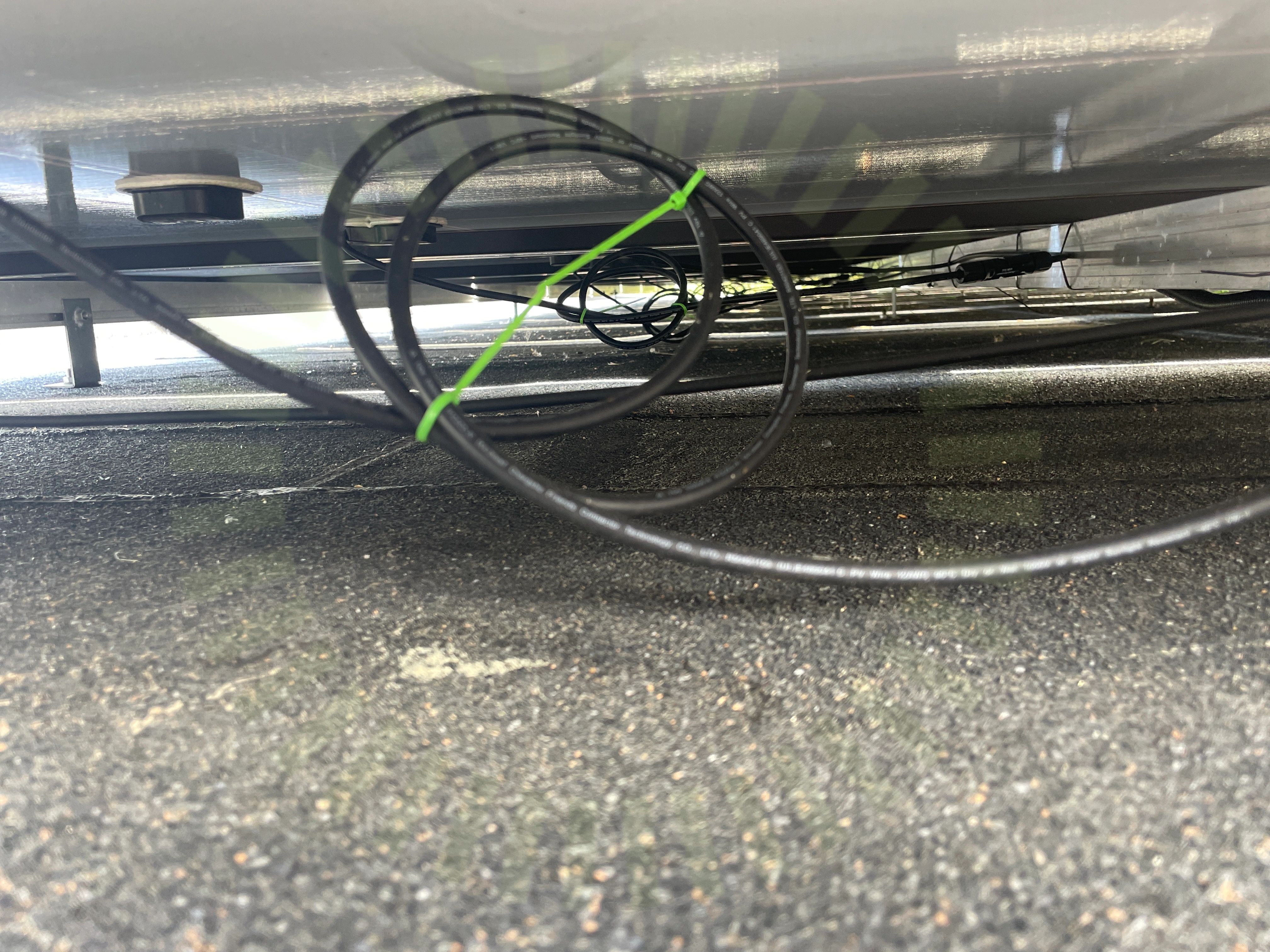

3.11 Väderbeständigt material

Inte godkänd

Kablage hänger kvar i förpackningsbuntband. Kablage kommer med tiden att ligga på yttertaket.

SS 436 40 00 (522.11)

Godkända kontrollpunkter

10/22

DC kabel förläggningFöremål mellan skena och panelramKlämmans placering i skenaMittklämmorPotentialutjämningsledareSkadorSkenans utstick för klämmaSvetsning takpappSäkerhetsavståndÄndklämmor

Ej tillgängligt vid besiktning

1/22

Tätskiktsplattor Infästning

Tak 1, QCells: DUO BLK ML-G9

Anmärkningar

5/16

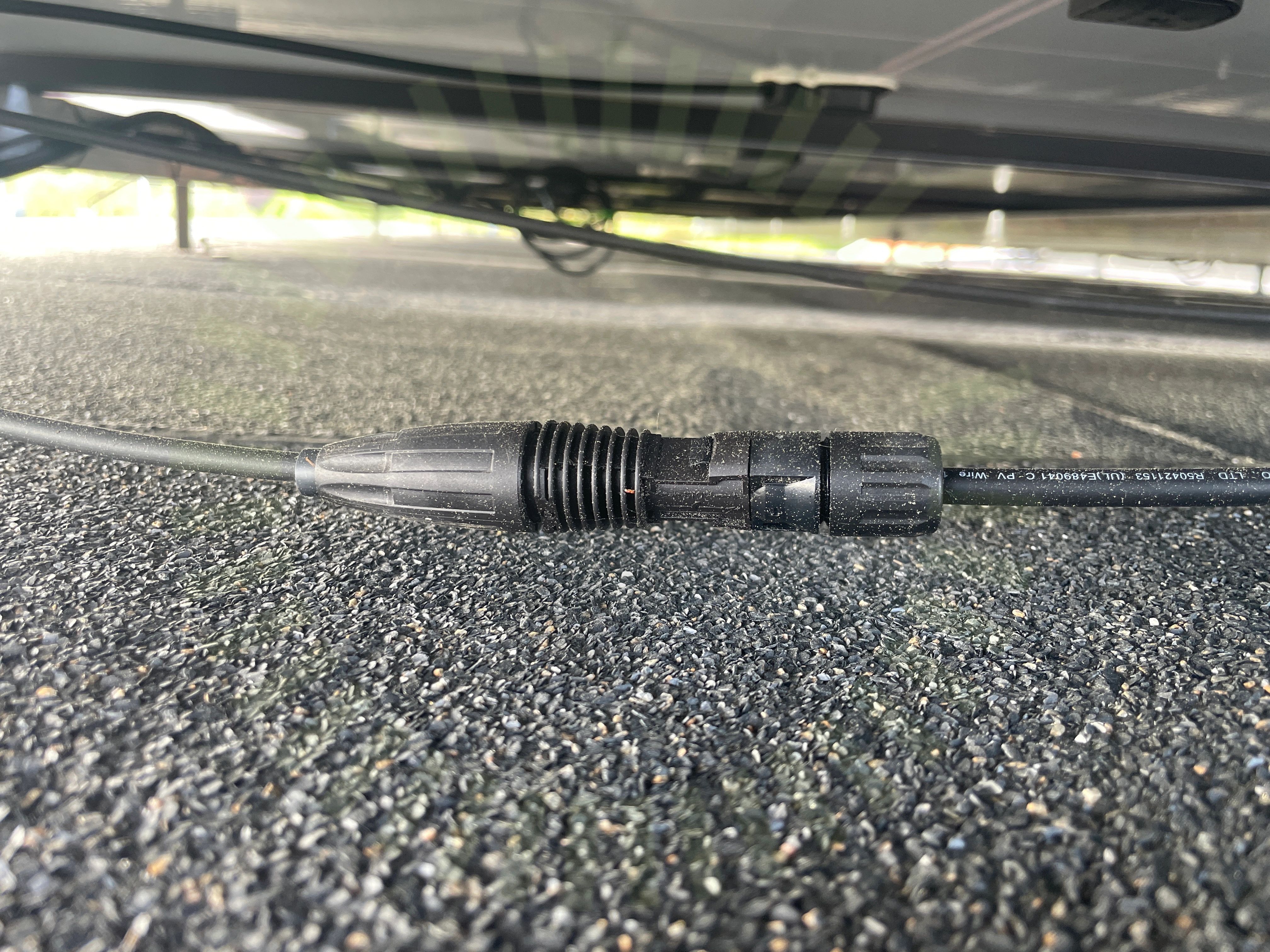

4.1 Förbindelse av kontakter

Inte godkänd

DC kontakter i förbindelse är från olika tillverkare.

SS 436 40 00 (712.526)

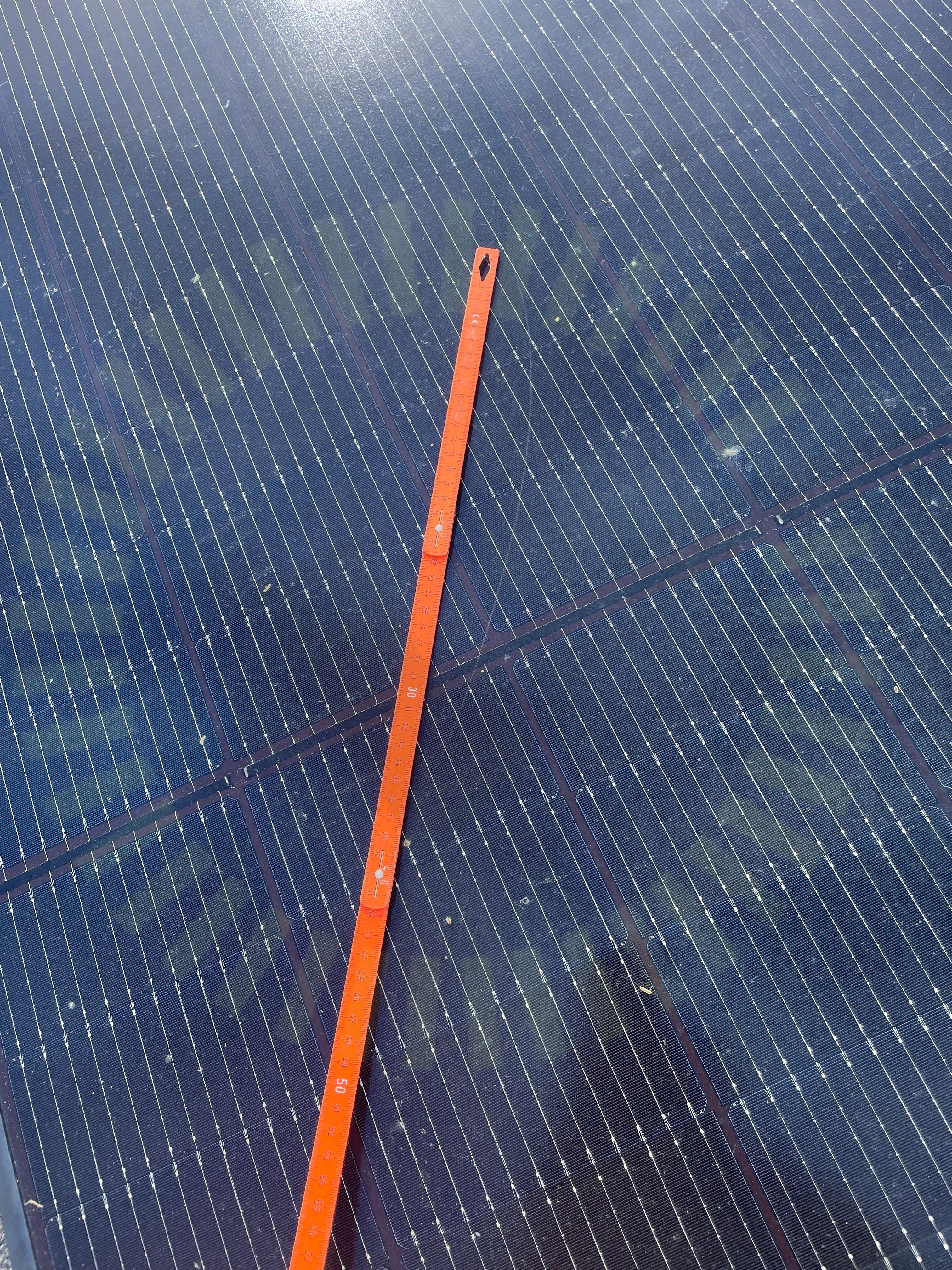

4.2 Skador på panel

Inte godkänd

Längre repor finns på panelerna.

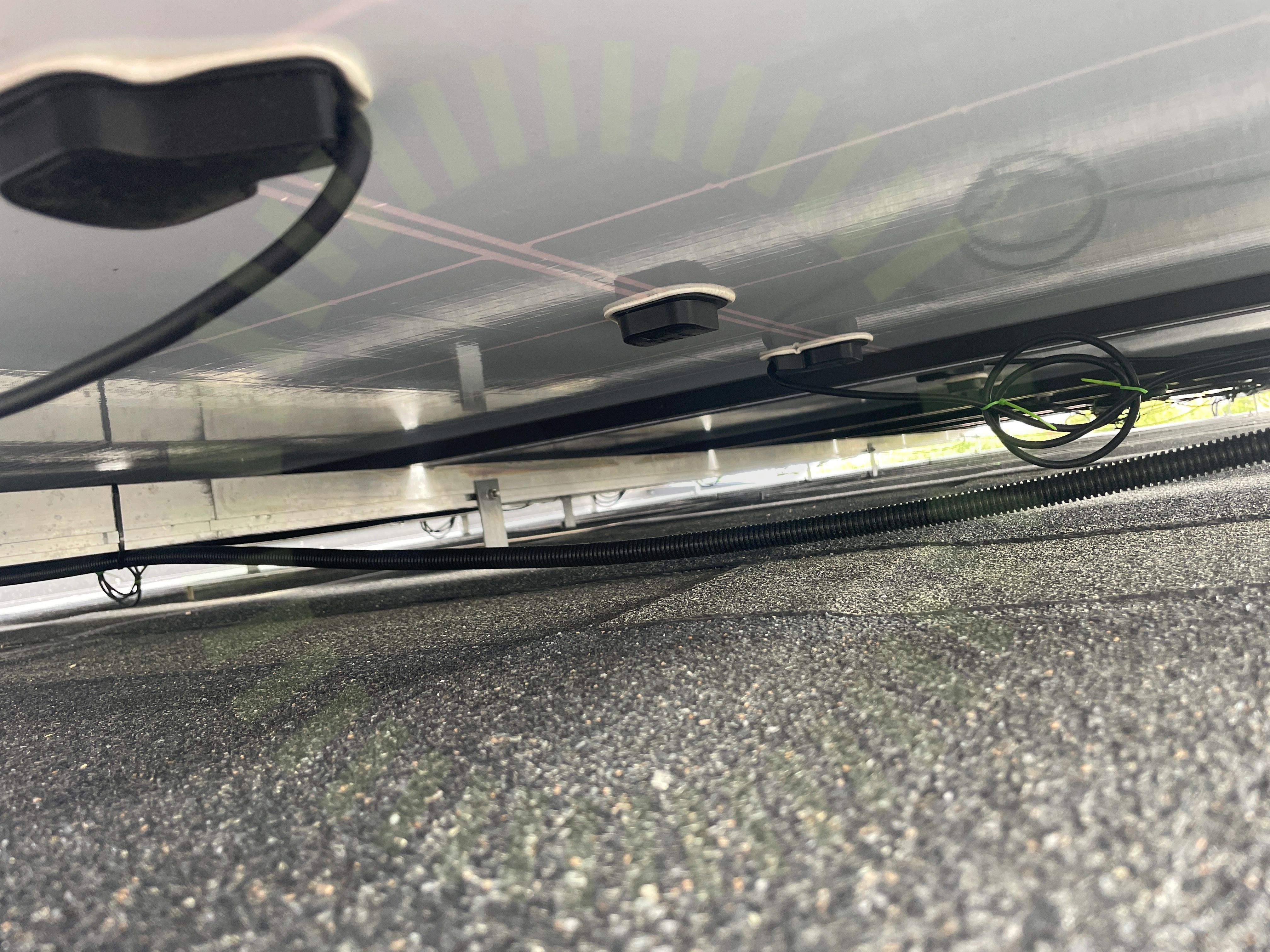

4.3 Kopplingslåda böjradie

Inte godkänd

Böjradien från kopplingslådan är för skarp. Detta gäller över hela anläggningen.

SS 436 40 00 (522.8.3)

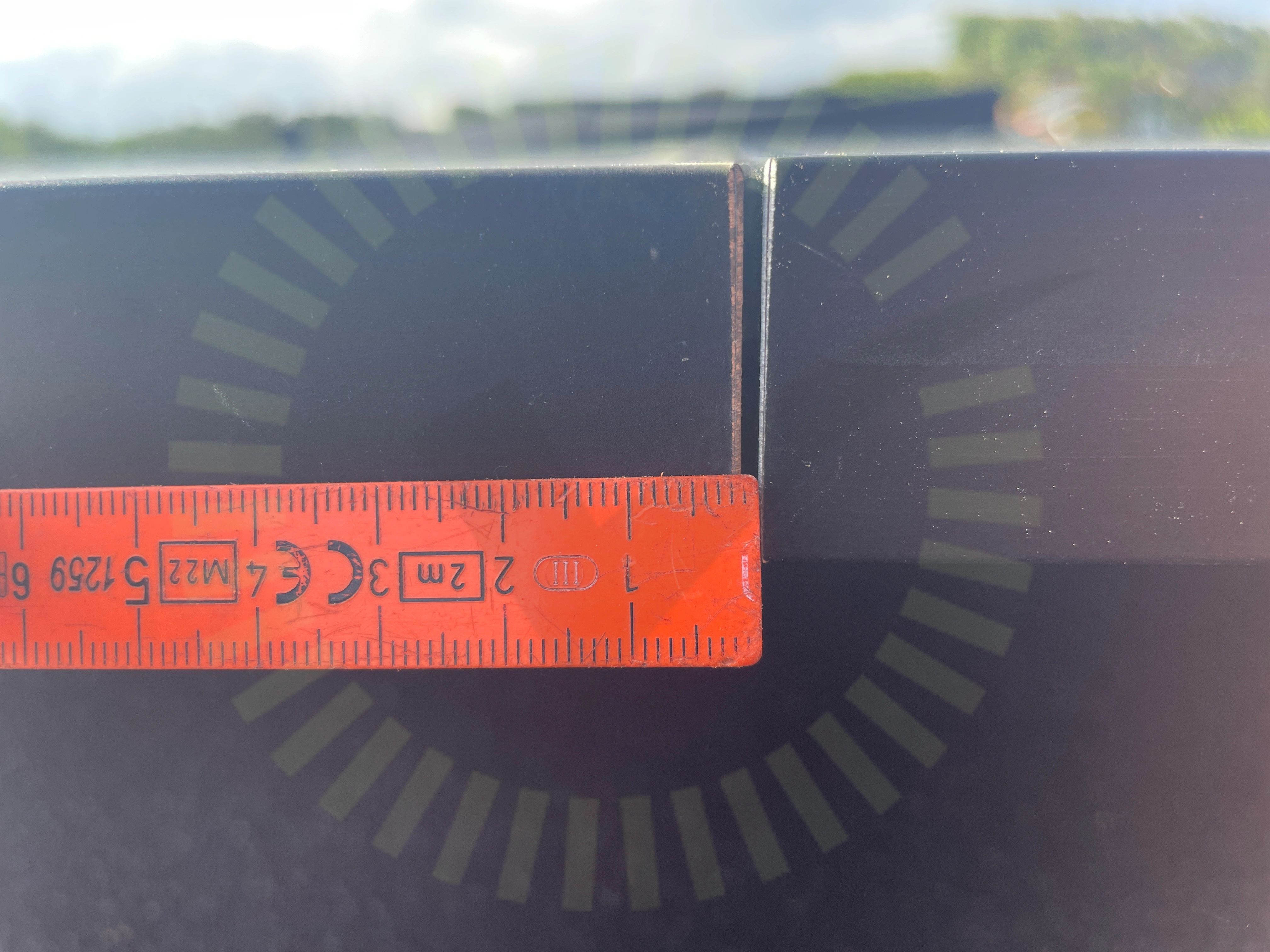

4.4 Mellanrum

Inte godkänd

Tillverkaren kräver ett visst mellanrum mellan panelerna på grund av värmeutveckling och ventilation.

Tillverkarens anvisningar

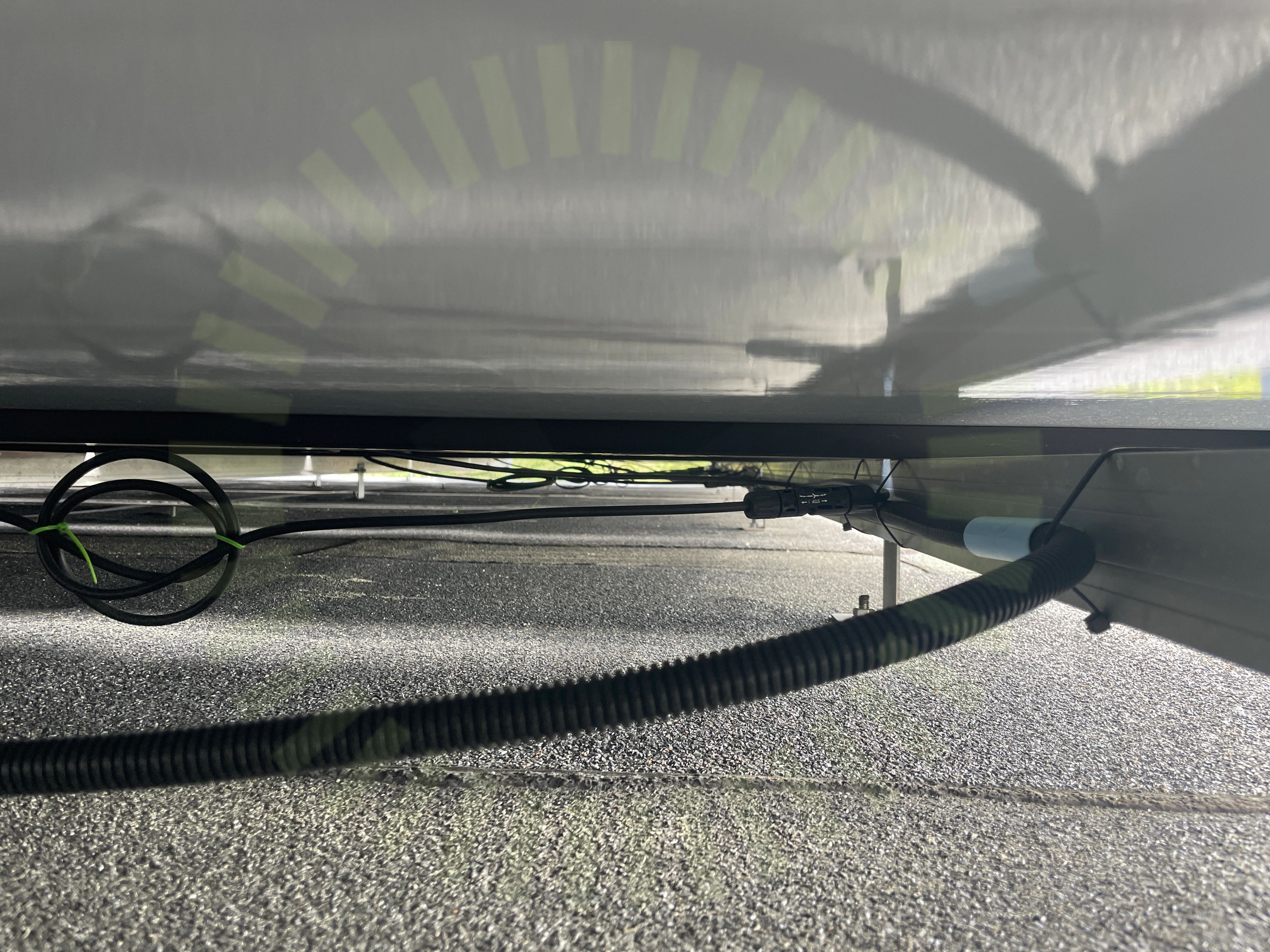

4.5 Stress på kontakter

Inte godkänd

Kontakter uppspända mellan skenor, kablage drar konstant i kontakterna vid flertalet ställen under samtliga panelfält.

SS 436 40 00 (712.526)

Godkända kontrollpunkter

11/16

DräneringshålFästen storlekFästen överlappningFästens placeringFöremål bakstyckeKontaktdonPanelkablaget böjradieSkadorSkuggaSpänningar i ramSträngförläggning

Varselmärkning

Anmärkningar

2/4

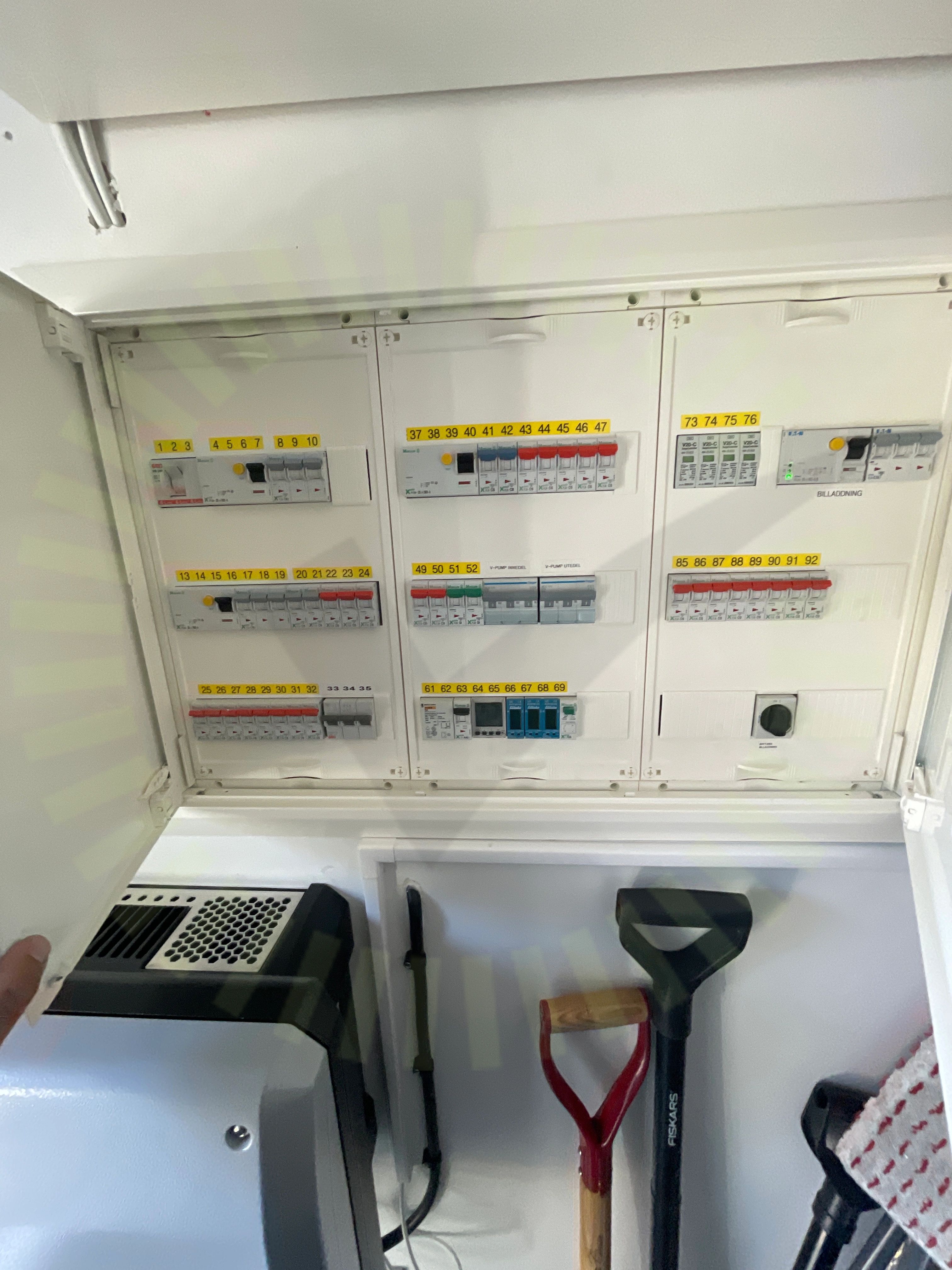

5.1 Varning för backspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för backspänning saknas enligt krav. Se referens.

SEK 457, Sida 42

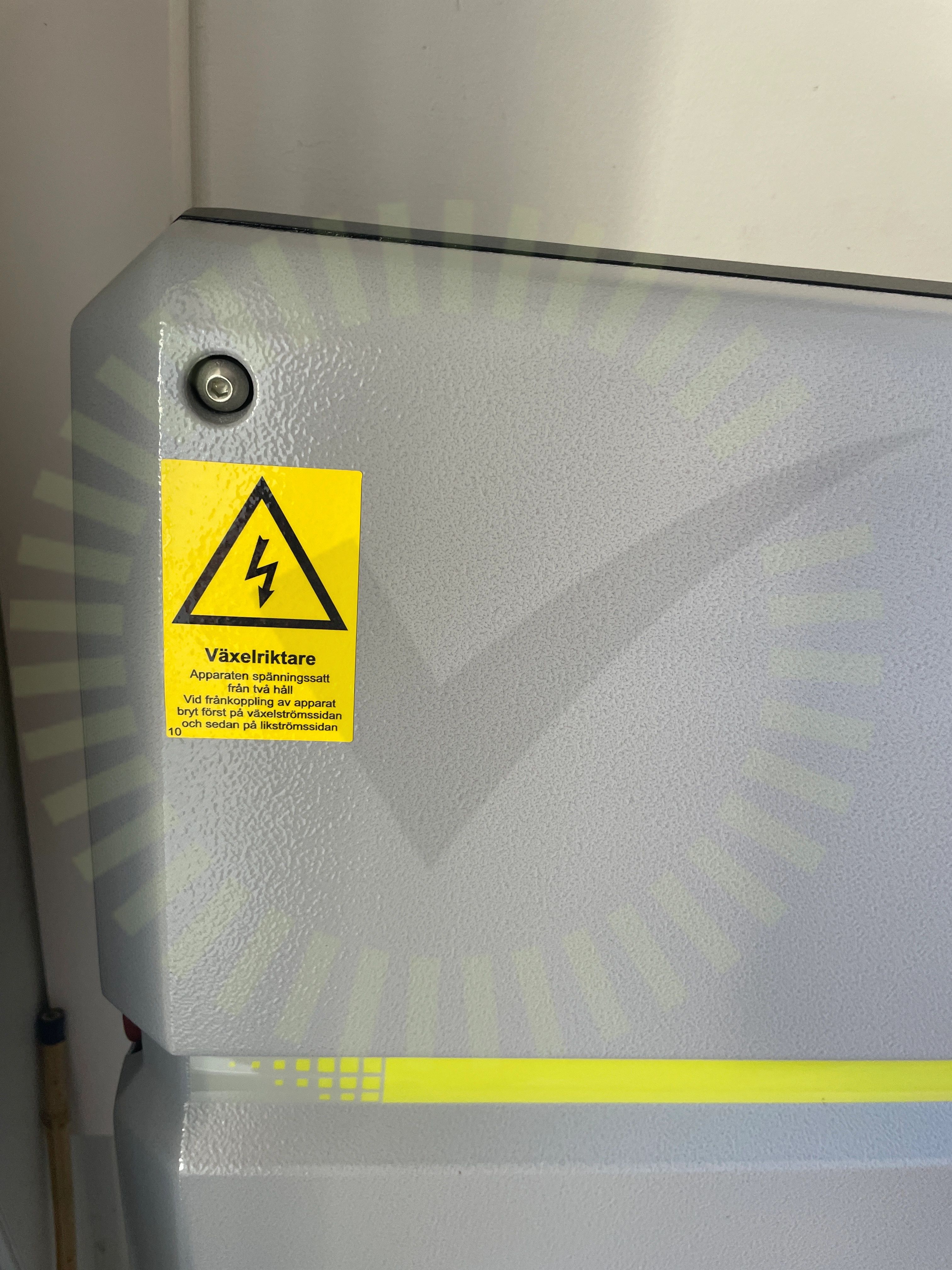

5.2 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas vid växelriktaren.

SS 436 40 00 (712.514.102)

Godkända kontrollpunkter

2/4

Informering av solcellerMissvisande varselmärkning

Växelriktare

Godkända kontrollpunkter

34/35

AC kablage förläggningAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareAvstånd närliggande objektBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareFastsäkring av produktFörskruvningGenomföringarHuvudsäkringIdentifieringInfästningKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanPlaceringSkadat kablageSkarp kantStress på kontakterSäkringsdimensionTillgänglighetVäderbeständigt materialVäderskyddVäxelriktarens IP klassning

Ej tillgängligt vid besiktning

1/35

Strängdesign
