Besiktningsrapport
9.7
Installation genom
Täta tak Energi
Datum
15 augusti 2025
Ort
Kågeröd, Skåne län
Förskruvning
Avstånd närliggande objekt
97% godkända
3% ej godkända
Om installationen
Paneler
Ja Solar: JAM54D41/LB
Montagesystem
Nordmount Panntak: Bärläkt
Växelriktare
Solinteg: MHT-(4-12)K-25
Batteri
Samvolt: Home 15kWh
Tillbehör
Undercentral
Installerad av Täta tak Energi som har ett medelhögt snittbetyg på 9.0 bland alla leverantörer som vi har besiktat hos
Kontrollpunkter
Allmänt
Godkända kontrollpunkter
3/3
Avtal
Mätprotokoll DC
Strängschema
Batteri
Godkända kontrollpunkter
14/14
Avstånd närliggande objekt
Avstånd till växelriktare
Batteri PE
Batterikåpor
DC anslutning
Fastsäkring av produkt
Lutning
Placering av batteri
Signalkabel batteri
Skador
Smartmätare
Tillgång till batteriet
Uppfästning av kablage
Väderskydd
Tak 1: Ja Solar: JAM54D41/LB
Godkända kontrollpunkter
15/15
Avstånd till hav
Dräneringshål
Förbindelse av kontakter
Föremål mot bakstycke
Klämmornas placering
Klämmornas överlappning
Kontaktdon
Kopplingslåda böjradie
Panelkablagets böjradie
Panelramar separerade
Skador på panel
Skugga
Spänningar i ram
Stress på kontakter
Strängförläggning
Tak 1: Nordmount Panntak: Bärläkt
Godkända kontrollpunkter
28/28
Använd skruv
Blandning av infästningar
Bärläktens dimension
DC kabel förläggning
Främmande material
Föremål mellan skena och panelram
Kabeldragning mellan takytor
Kabeluppfästning
Klämmans placering i skena
Klämmornas överlappning
Liggande skenor
Läktinfästning
Mittklämmor
Shims
Skador
Skenans utstick för klämma
Skenornas infästning
Skenornas överhäng
Skenskarvar
Snö- och Vindlastberäkning
Stående skenor
Säkerhetsavstånd
Takgenomföring
Takkrokarnas CC
Termisk brytpunkt skenor
Underliggande takpanna
Väderbeständigt material
Ändklämmor
Undercentral
Godkända kontrollpunkter
6/6
Femledarsystem
Infästning
IP-Klassning
Kabelinföringar
Placering
Skydd mot beröring
Varselmärkning
Godkända kontrollpunkter
4/4
Informering av solceller
Missvisande varselmärkning
Varning för backspänning
Varning för likspänning
Växelriktare
Anmärkningar
3/35

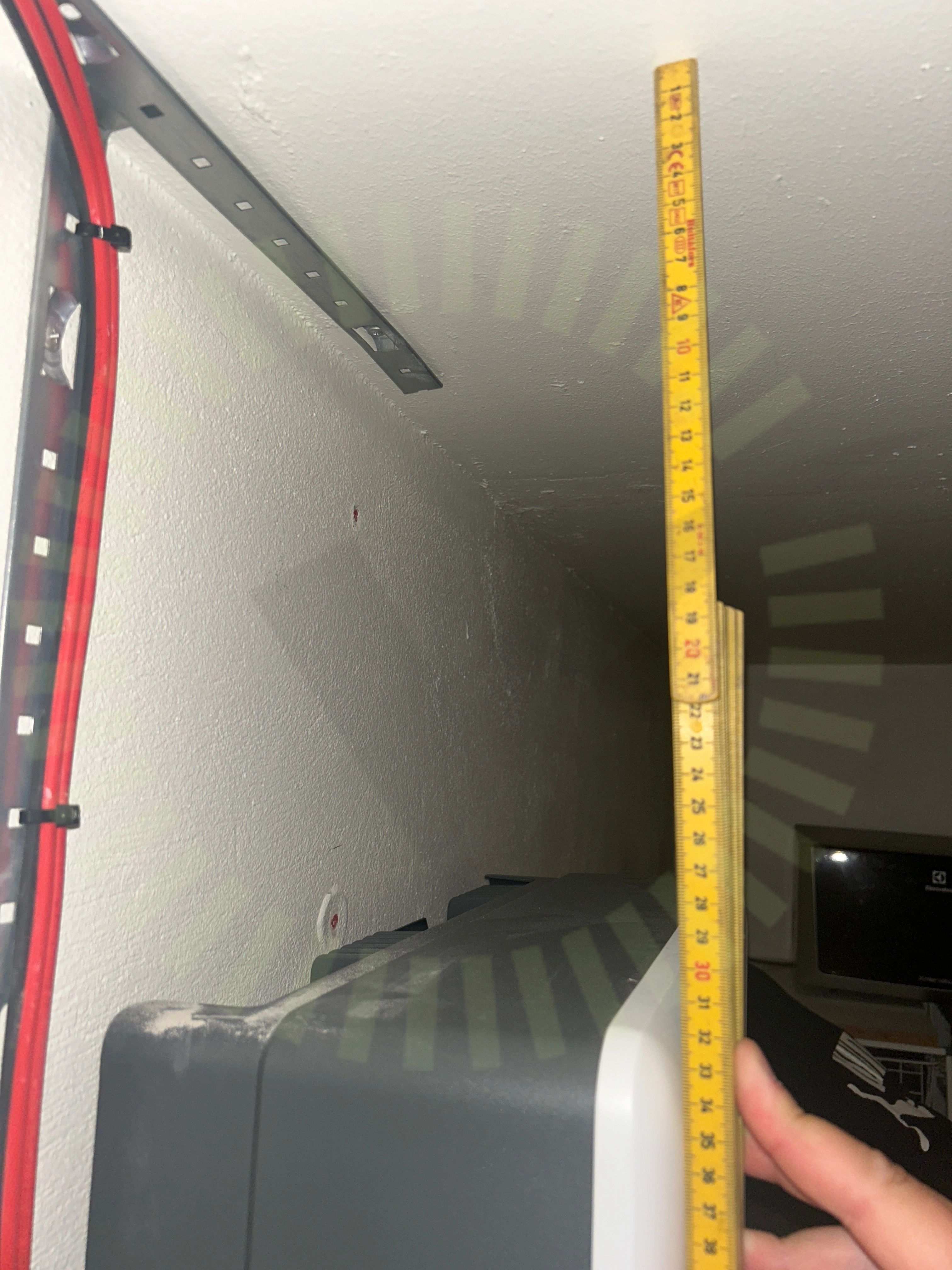

7.1 Avstånd närliggande objekt
Inte godkänd
Växelriktaren är placerad för nära taket.
Solinteg: MHT-4/5/6/8/10/12K-25 User Manual, Sida 22
7.2 Förskruvning
Inte godkänd
Förskruvning håller inte runt kablaget. Åtdragen så mycket det går.
Solinteg: MHT-4/5/6/8/10/12K-25 User Manual, Sida 32
7.3 Jordning av chassi
Inte godkänd
Växelriktarens chassi är inte jordat. Jordledare går från batteri till växelriktare men inget vidare till befintlig Jordpunkt.
Solinteg: MHT-4/5/6/8/10/12K-25 User Manual, Sida 25
Godkända kontrollpunkter
32/35
AC kablage förläggning
AC Kablage förläggning
Anslutning av ledare
Anslutning av växelriktare
DC Kablage egenskaper
DC Kablage förläggning
DC Kablage skydd
DC Kontakter
DC Max Spänning
DC Max Ström
DC Min Spänning
Dubbel matning
Enkelisolerade ledare
Fastsäkring av produkt
Genomföringar
Huvudsäkring
Identifiering
Infästning
Kabeldimensionering
Kablagets böjradie
Likspänningskomponenter
Mekanisk påverkan
Placering
Skadat kablage
Skarp kant
Stress på kontakter
Strängdesign
Säkringsdimension
Tillgänglighet
Väderbeständigt material
Väderskydd
Växelriktarens IP klassning
