1.1 Optimerare: Dragavlastning
Inte godkändHårt dragna kablar ut från optimerares utgångar, detta skapar en stress på optimerarnas kontakter.
Besiktningsrapport
7.3
Installation genom
1KOMMA5°
Datum
17 augusti 2023
Ort
Enköping, Uppsala län
83% godkända17% ej godkända
Om installationen
PanelerJinko:Tiger Neo N-type 54HL4-B 400-420W
OptimerareSolarEdge: S-Serie
MontagesystemK2 SingleRail med MAFI infästning
VäxelriktareSolarEdge: SE12.5K-SE20K
TillbehörUndercentral
Installerad av 1KOMMA5° som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmänt
Anmärkningar
1/4Godkända kontrollpunkter
3/4AvtalMätprotokoll DCSträngschema
Tak 1, Jinko:Tiger Neo N-type 54HL4-B 400-420W
Anmärkningar
2/162.1 Föremål mot bakstycke
Inte godkändFöremål trycker mot panelens bakstycke. Detta kan skada panelen och påverka panelen långsiktigt.
Installation Manual Jinko (IEC) updated version-2023.02.03. sida 6.

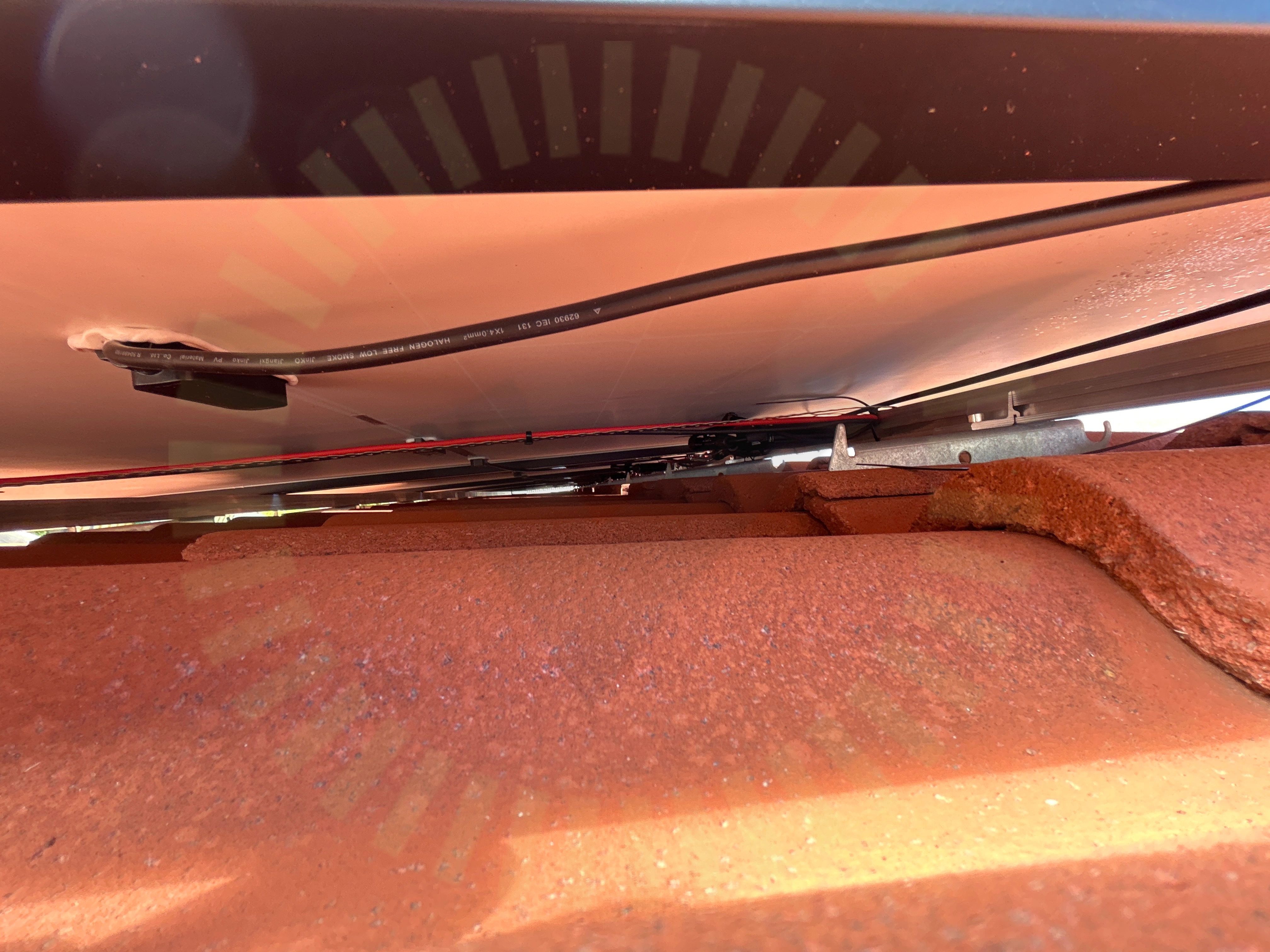

2.2 Kopplingslåda
Inte godkändHängande kabel från kopplingslåda utsätter kopplingslåda för stress
Godkända kontrollpunkter
14/16Avstånd till havetDräneringshålFörbindelse av kontakterKlämmornas placeringKlämmornas storlekKlämmornas överlappningKontaktdonPanelkablagets böjradiePanelramar separeradePunktbelastningSkuggaSpänningar i ramStress på kontakterSträngförläggning
Tak 1, K2 SingleRail med MAFI infästning
Anmärkningar
11/203.1 Främmande material
Inte godkändInstallationen är utförd med blandade montagesystem. Material som inte är från tillverkaren av montagesystemet är inte tillåtet att använda vid montering.

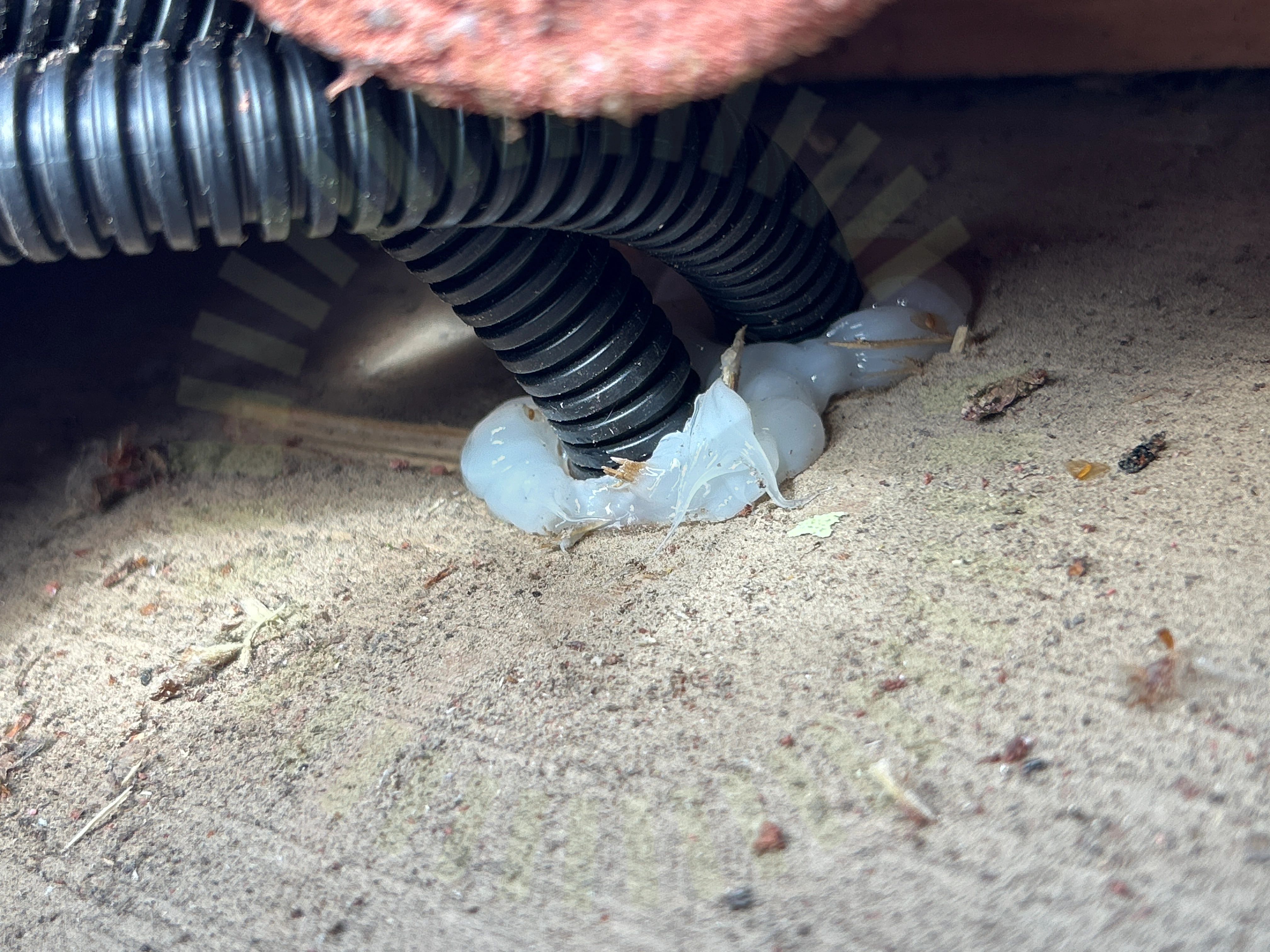

3.2 Takgenomföring
Inte godkändTakgenomföring på garaget är inte fackmässigt utförd. Genomföring på villatak är ej åtkomlig då den är under panelfältet.
3.3 Heavy Brackets
Inte godkändSnö- och vindlastberäkning saknas.

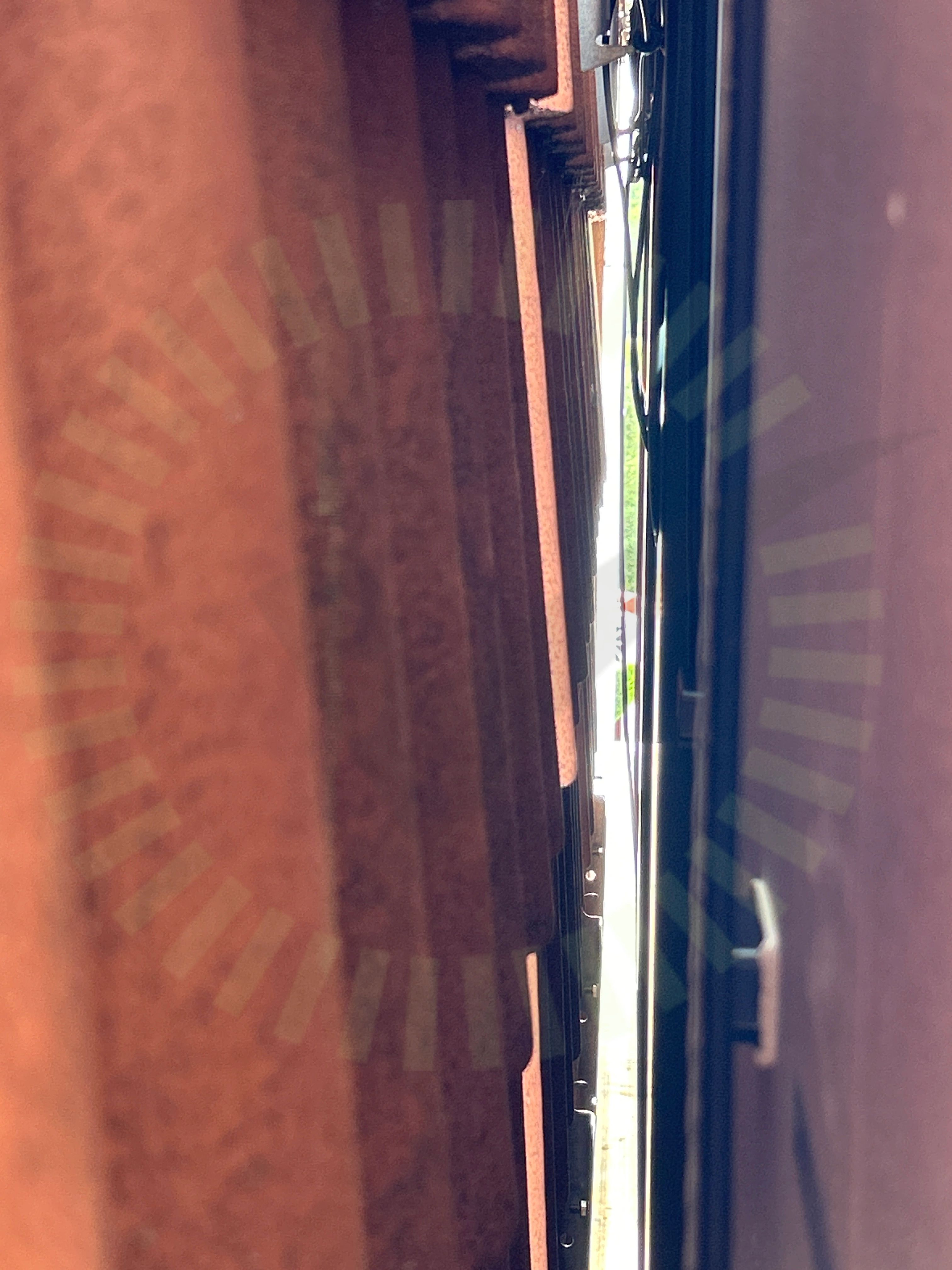

3.4 Kabeluppfästning
Inte godkändKabeluppfästning är bristfälligt utförd. Hänger långa sträckor utan uppfästning.

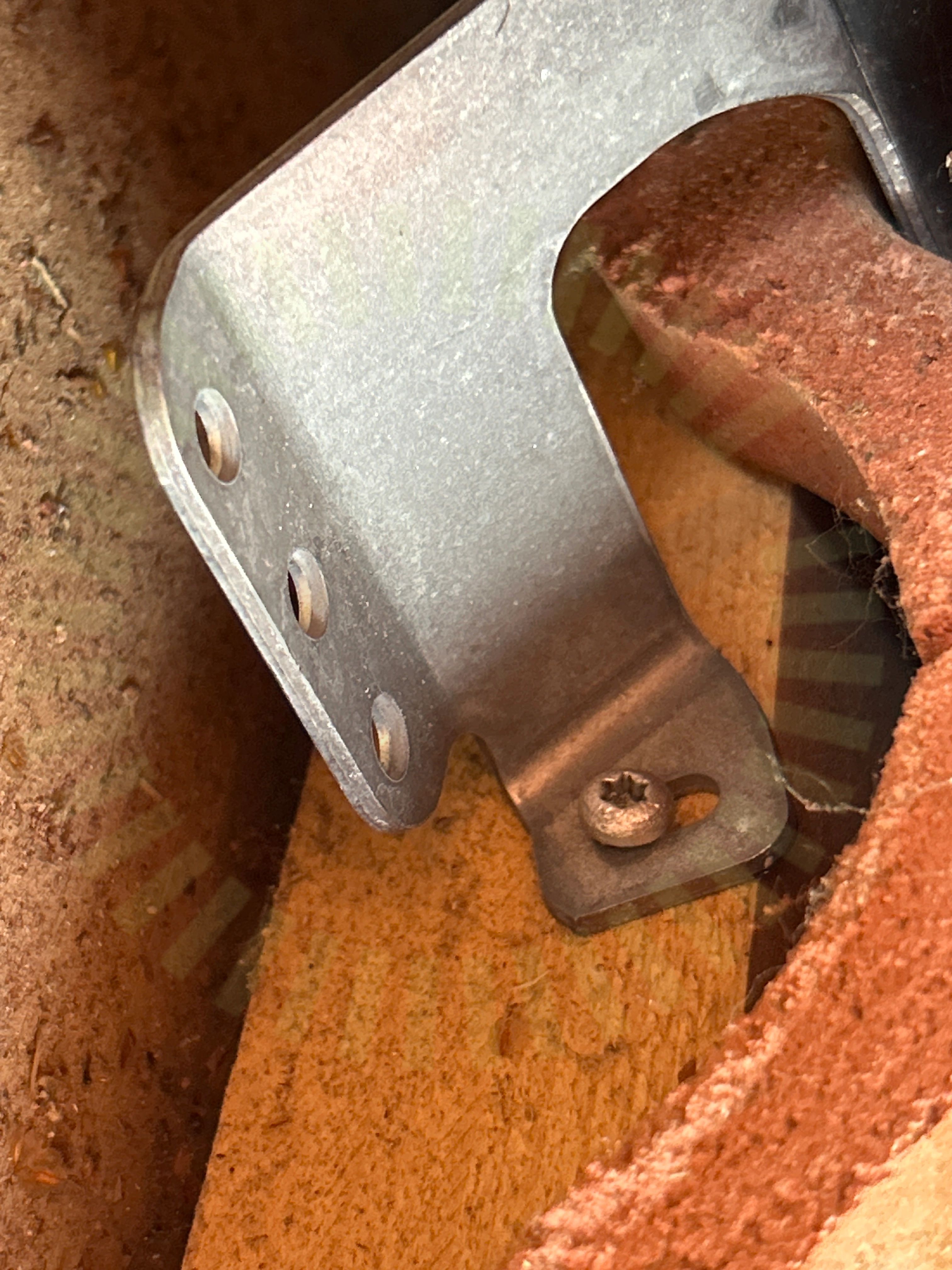

3.5 Läktinfästning
Inte godkändDen använda skruven uppfyller inte tillverkarens krav.
Mounting Description MAFI Solar, Sida 3/7, 2022
3.6 Skenornas infästning
Inte godkändInstallationen är utförd med blandade montagesystem. Godkänd infästningsmetod mellan de båda saknas.
3.7 Skenornas överhäng
Inte godkändSnö- och vindlastberäkning med beräknat överhäng saknas. Kontroll av överhäng ej möjlig.

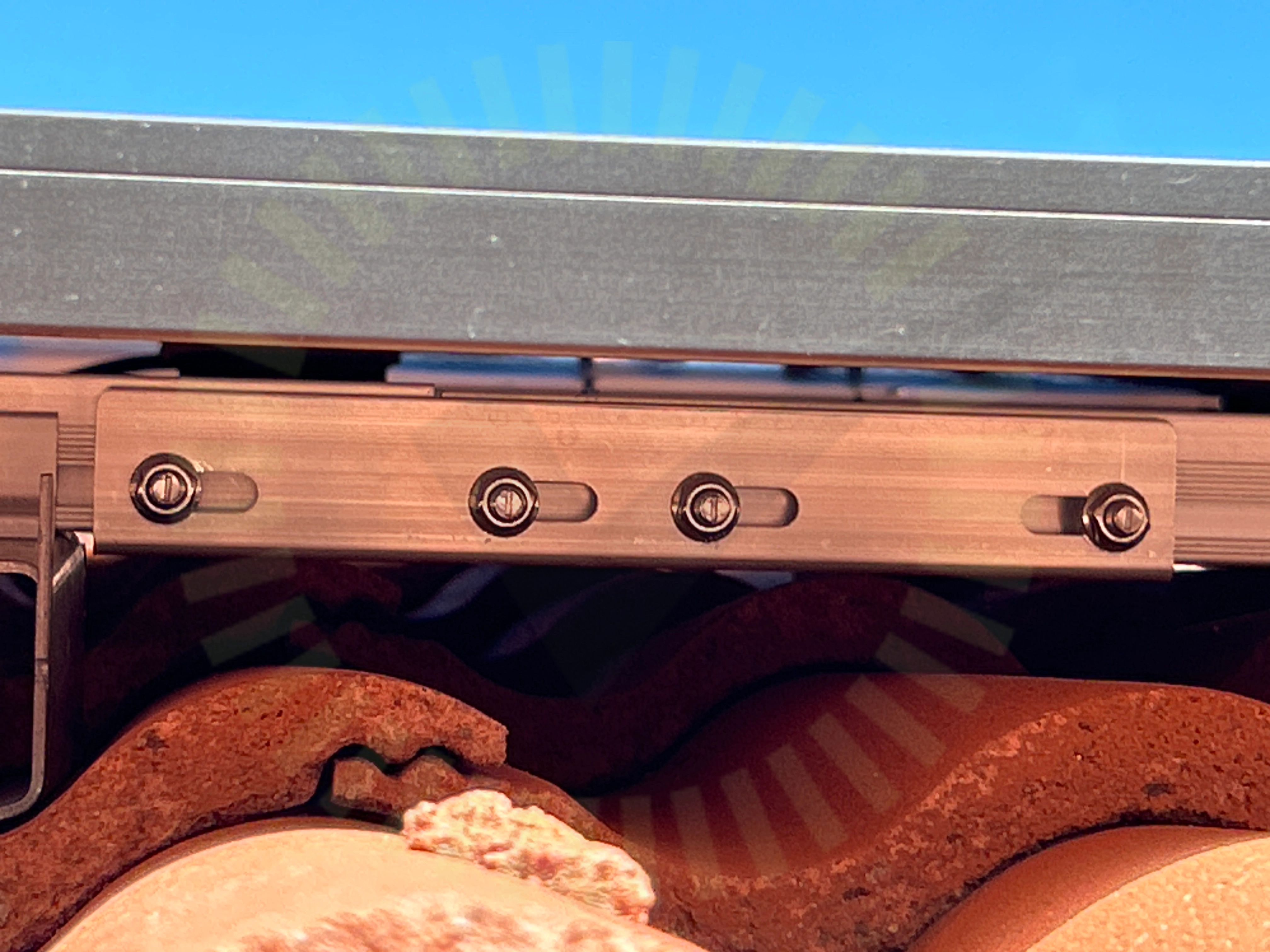

3.8 Skenskarvar
Inte godkändSammankopplingen mellan skenorna är inte korrekt installerad. Bultarna ska fördelas lika mellan skenorna.
SingleRail Roof Hooks Assembly en-DK-FJ-NO-SE V8 | 0922, Sida 14
3.9 Snö- och Vindlastberäkning
Inte godkändInstallationen är utförd med blandade montagesystem. Godkänd snö- och vindlastberäkning är ej möjlig att få fram.
Tillverkarens montageanvisningar
3.10 Blandade montagesystem
Inte godkändInstallationen är utförd med blandade montagesystem. Detta påverkar garantier samt förhindrar en godkänd snö- och vindlastberäkning.
3.11 Takkrokarnas CC
Inte godkändSnö- och vindlastberäkning saknas. Kontroll av infästningarnas avstånd ej möjlig.
Snö- och vindlastberäkning
Godkända kontrollpunkter
9/20DC kabel förläggningFöremål mellan skena och panelramKabeldragning mellan takytorMittklämmorPlaceringSkadorUnderbyggnadVäderbeständigt materialÄndklämmor
Undercentral
Godkända kontrollpunkter
7/7BrytareBöjradieFemledarsystemInfästningIP-KlassningPlaceringSkydd mot beröring
Varselmärkning
Godkända kontrollpunkter
5/5Informering av solcellerMissvisande varselmärkningTillförlitligt fästVarning för backspänningVarning för likspänning
Växelriktare
Anmärkningar
1/276.1 Dubbel matning
Inte godkändBefintlig installation är inte anpassad för dubbel matning.
Godkända kontrollpunkter
26/27AC Anslutning VäxelriktareAC BöjradieAC Kablage förläggningAvståndDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddFastsäkring av växelriktareFörskruvningHuvudsäkringInfästningKabeldimensioneringLedare anslutnaLikspänningskomponenterMärkningSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTätningsinsattsUppskalad ledareVentilationVinkelVäderbeständigt materialVäxelriktarens kontakter
