1.1 Elsäkerhetsintyg
Inte godkändElsäkerhetsintyget har skrivits på med fel år angivet.
Besiktningsrapport
7.6
Installation genom
Otovo
Datum
18 augusti 2023
Ort
Huddinge, Stockholms län
81% godkända19% ej godkända
Om installationen
PanelerLongi LR5-66HPH
MontagesystemWeland Stål: Falsfäste
VäxelriktareGroWatt: MOD 10-15KTL3-X
Installerad av Otovo som har ett medelhögt snittbetyg på 8.1 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmänt
Anmärkningar
3/41.2 Mätprotokoll DC
Inte godkändMätningar av DC strängar saknas.
1.3 Strängschema
Inte godkändSträngschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.
Godkända kontrollpunkter
1/4Avtal
Tak 1, Longi LR5-66HPH
Anmärkningar
1/15

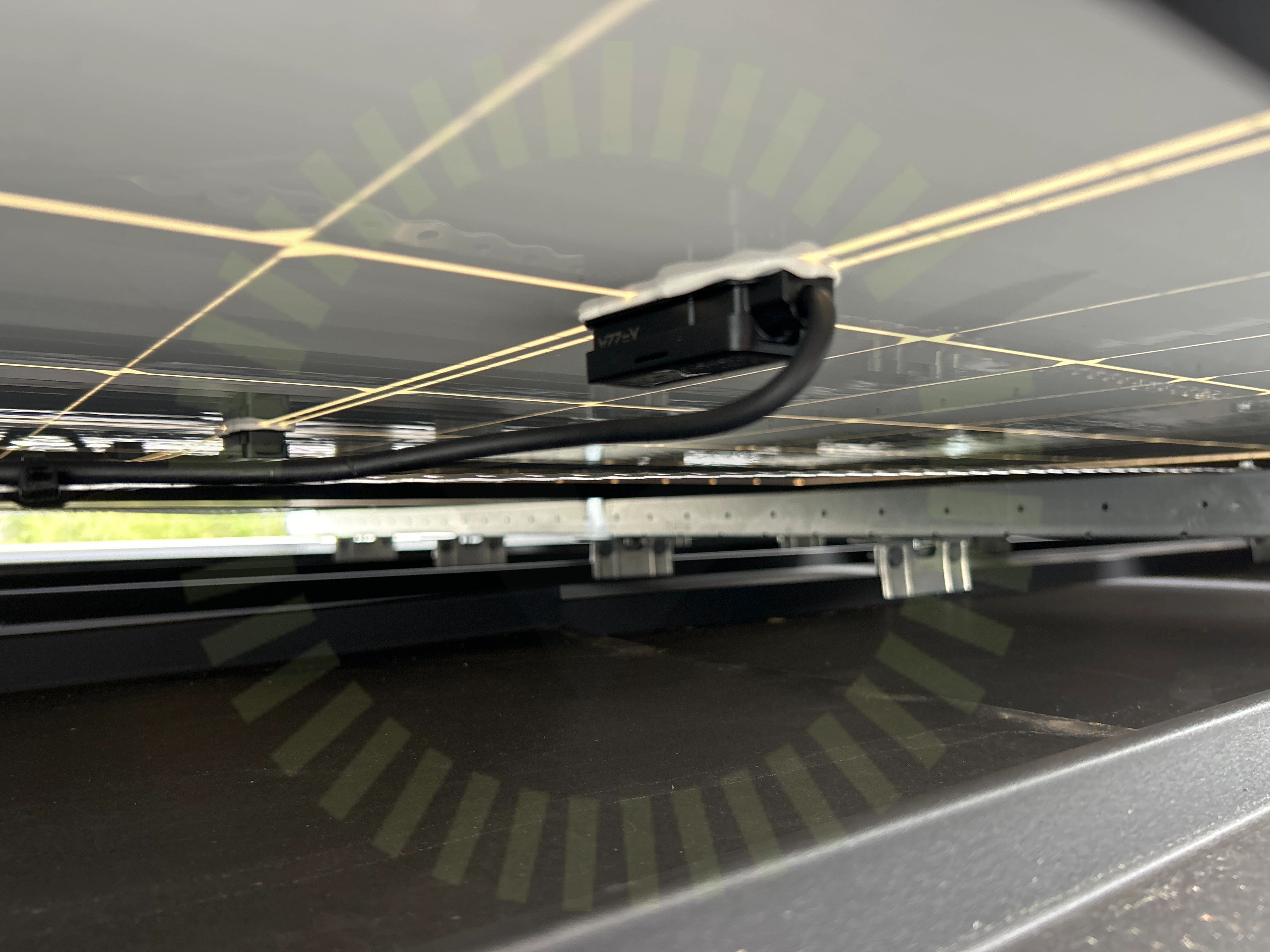

2.1 Kopplingslåda
Inte godkändKablaget dras åt motsatt håll från kopplingslådans öppning och utsätts för stress.
Godkända kontrollpunkter
12/15DräneringshålFöremål mot bakstyckeKlämmornas placeringKlämmornas överlappningPanelkablagets böjradiePanelramar separeradePunktbelastningSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggning
Ej tillgängligt vid besiktning
2/15Förbindelse av kontakterKontaktdon
Tak 1, Weland Stål: Falsfäste
Anmärkningar
8/20
3.1 Falsinfästning
Inte godkändInfäsnting ligger inte korrekt över falsen.
MA5101 Sid 1 (1) | Version 4 - 221219

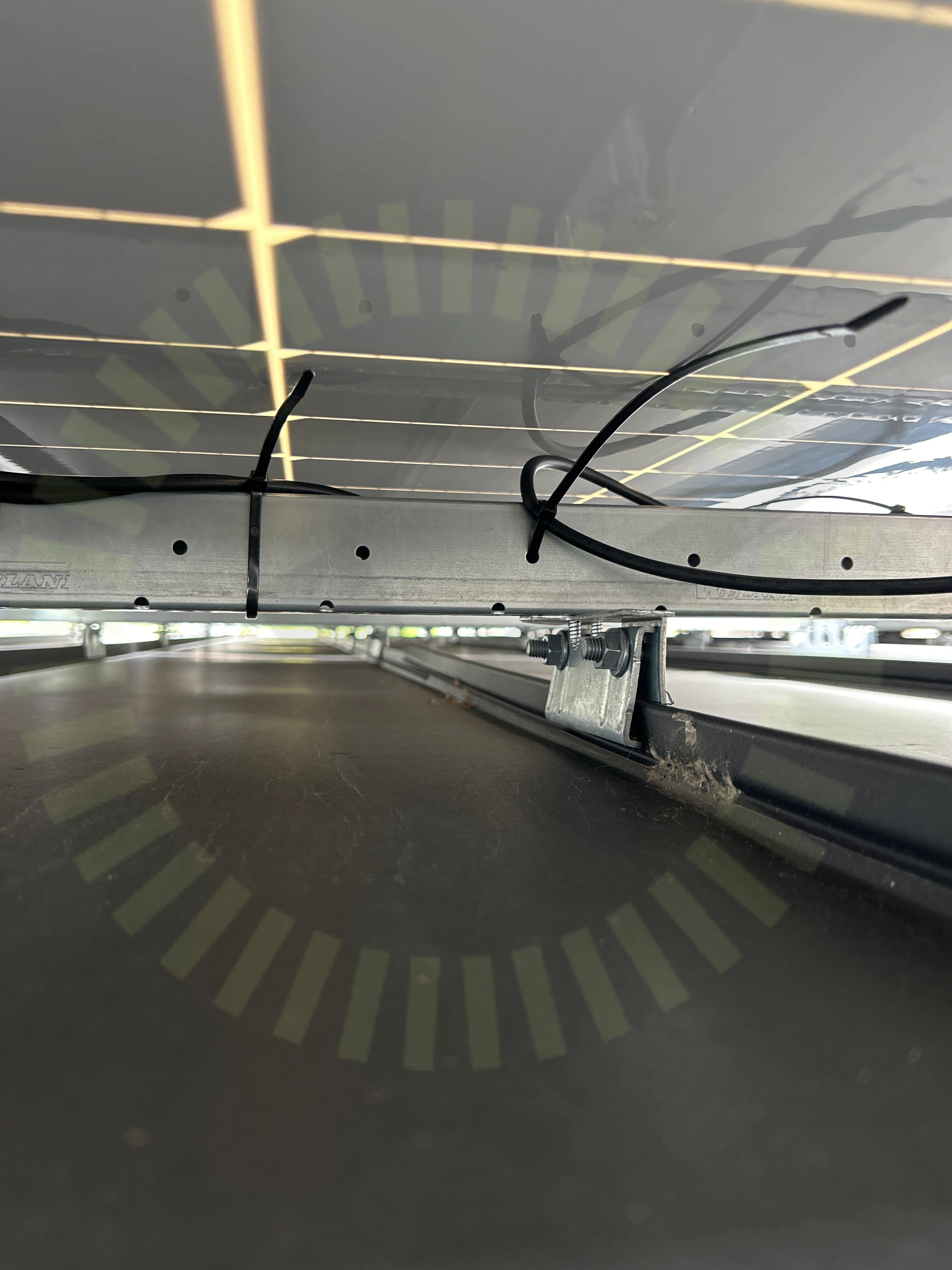

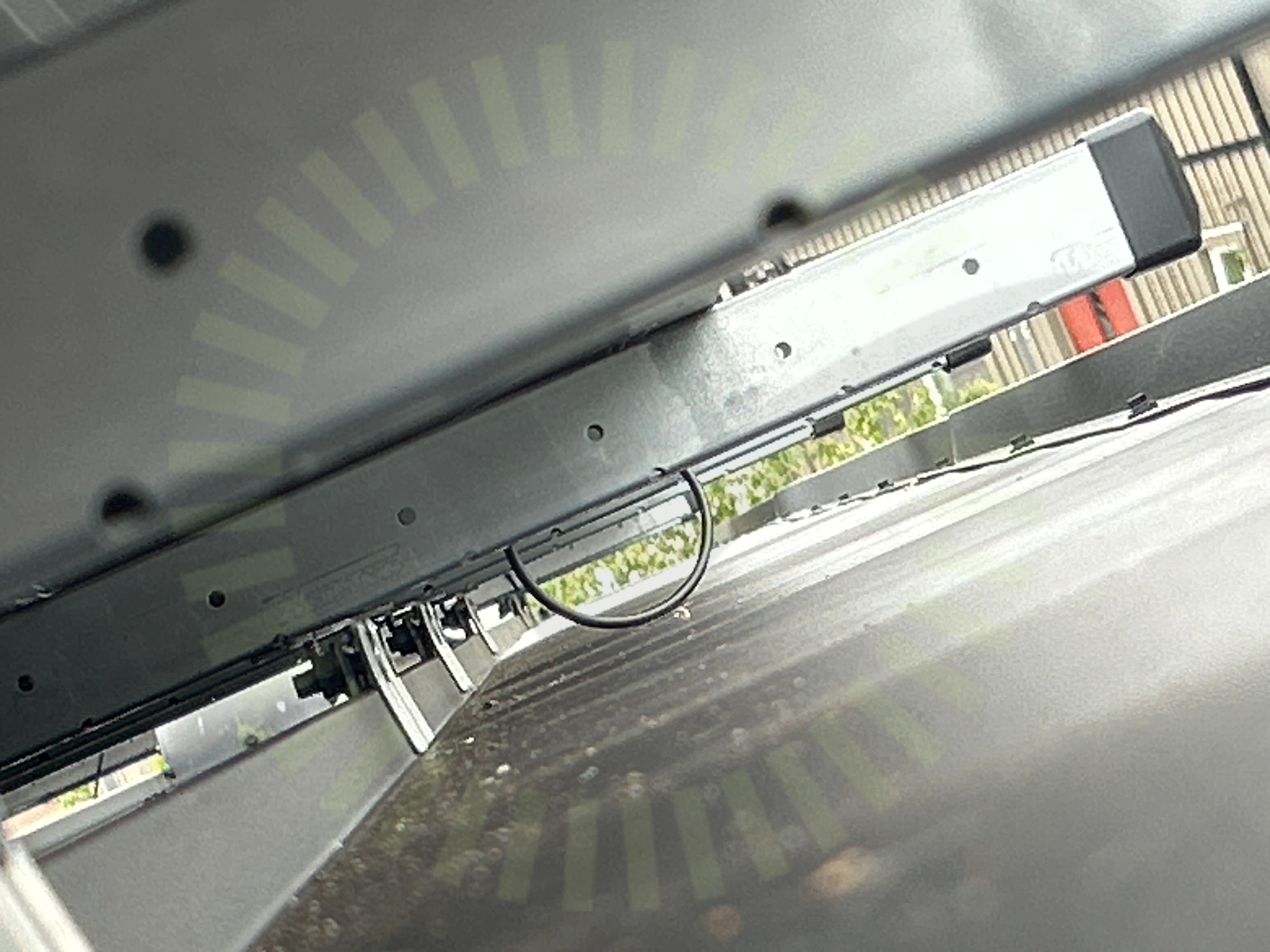

3.2 Kabeluppfästning
Inte godkändKablage ligger på yttertaket.
3.3 Klämmor rätt förläggning
Inte godkändFästen ligger inte korrekt i skenan. Bottendel är skadad.
MA5111 Sid 1 (1) | Version 4 - 221117
3.4 Falsfästenas CC
Inte godkändKorrekt lastberäkning saknas. Kontroll av korrekt mått mot beräkning är inte möjligt.
MA5101 Sid 1 (1) | Version 4 - 221219

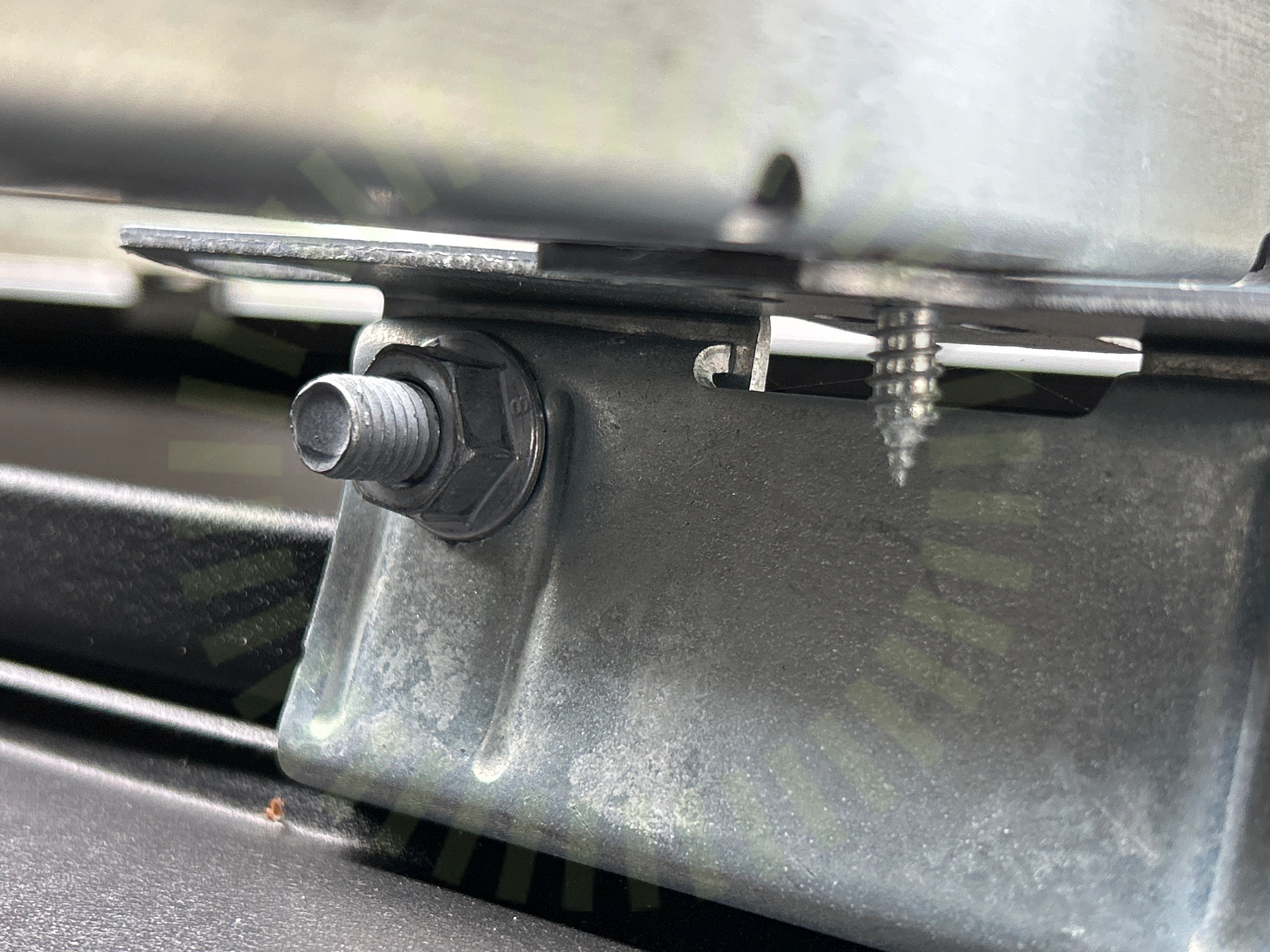

3.5 Skenornas infästning
Inte godkändSkenan är inte fäst i infästningsmaterialet korrekt. Saknas skruv.
MA5101 Sid 1 (1) | Version 4 - 221219
3.6 Skenors avstånd till varandra
Inte godkändEn korrekt lastberäkning saknas. Underlag att kontrollera skenornas avstånd till varandra är inte tillgängligt.
Snö- och vindlastberäkning
3.7 Snö- och Vindlastberäkning
Inte godkändInmatade värden i lastberäkningen stämmer inte med verkligheten. Fel taklutning samt fel antal paneler.
Tillverkarens montageanvisningar
3.8 Underbyggnad
Inte godkändEn korrekt lastberäkning saknas. Kontroll av underbyggnad mot beräknade laster inte möjligt.
Produktdatablad solpanelsfäste PD5102 | Version 3 - 230118 | Sid 1 (1)
Godkända kontrollpunkter
12/20DC kabel förläggningFrämmande materialFöremål mellan skena och panelramMittklämma skruvMittklämmorPlaceringSkadorSkenornas överhängSkenskarvarVäderbeständigt materialÄndklämmor skena Ändklämmor skruv
Varselmärkning
Anmärkningar
1/54.1 Varning för likspänning
Inte godkändMärkningen är inte utförd enligt gällande regler. Varning för likspänning saknas vid växelriktaren.
SS 436 40 00 (712.514.102)
Godkända kontrollpunkter
4/5Informering av solcellerMissvisande varselmärkningTillförlitligt fästVarning för backspänning
Växelriktare
Anmärkningar
3/345.1 Dubbel matning
Inte godkändStigare till huset kan nu matas av både solcellerna och från inkommande. Den totala effekten är högre än vad kabeln kan hantera.

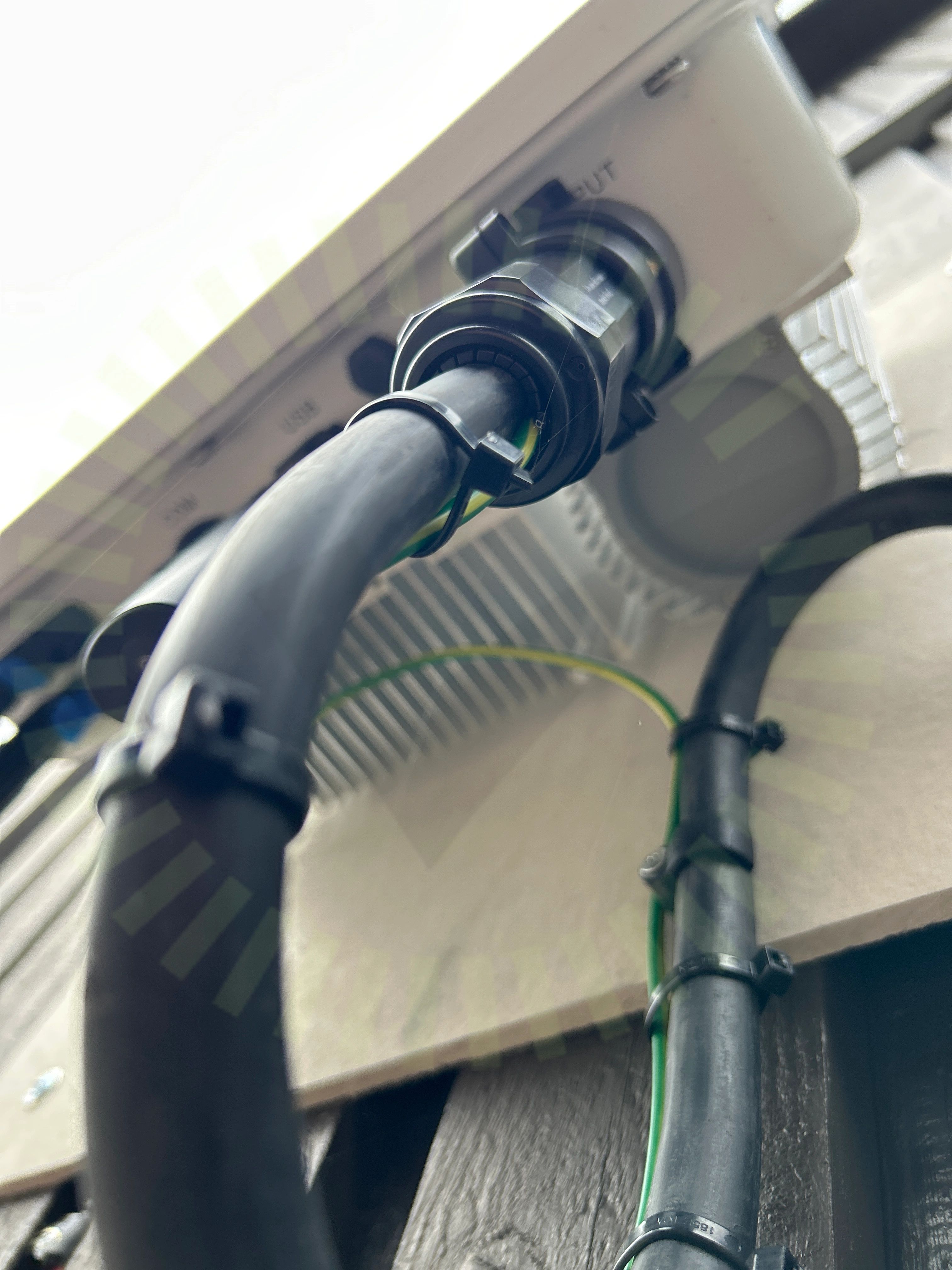

5.2 Förskruvning
Inte godkändTvå kablar går i förskruvning menad för en. Förskruvning riskerar att inte hålla tätt.
MOD 3-15KTL3-X user manual-English 2021-12-01, Sida 18-19
5.3 Väderskydd
RekommendationTillverkaren rekommenderar inte att växelriktaren placeras utan skydd från väder.
MOD 3-15KTL3-X user manual-English 2021-12-01, Sida 13
Godkända kontrollpunkter
28/34AC Anslutning VäxelriktareAC BöjradieAC Kablage förläggningAvstånd närliggande objektBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max StrömFastsäkring av produktHuvudsäkringInfästningJordfelsbrytareJordning av chassiKabeldimensioneringLedare anslutnaLikspänningskomponenterMärkningPlaceringSkadat kablageSkarp kantStress på kontakterSäkringsdimensionUppskalad ledareVentilationVäderbeständigt materialVäxelriktarens IP klassning
Ej tillgängligt vid besiktning
3/34DC Max SpänningDC Min SpänningSträngdesign
