Institutet för Solenergikvalitet

Besiktningsrapport

8.8
x

Installation genom

Skandica Solar

Datum

18 augusti 2023

Ort

Olofstorp, Västra Götalands län
Jordning av chassi
DC Kablage förläggning
Genomföringar
88% godkända12% ej godkända

Om installationen

PanelerRisen: RSM40-8
MontagesystemK2: Standing Seam Clamps: Single Rail
VäxelriktareSunGrow: SG5-12RT
TillbehörUndercentral
Skandica Solar

Installerad av Skandica Solar som har ett högt snittbetyg på 9.1 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Godkända kontrollpunkter

3/3
AvtalMätprotokoll DCSträngschema

Tak 1, K2: Standing Seam Clamps: Single Rail

Anmärkningar

3/23

2.1 CC mått Infästning

Inte godkänd

Lastberäkningen är felaktig. Underlag för att kontrollera korrekt CC mått mot saknas.

2.2 Skenornas överhäng

Inte godkänd

Korrekt lastberäkning saknas. Underlag för att kontrollera korrekt överhäng mot är inte tillgängligt.

Snö- och vindlastberäkning / Standing Seam Clamps Assembly EN V4 | 1222, sida 13

2.3 Snö- och Vindlastberäkning

Inte godkänd

Inmatade värden i lastberäkningen stämmer inte med verkligheten. Annat mått på falsarna.

Tillverkarens montageanvisningar

Godkända kontrollpunkter

20/23
Använd skruv för klämmaDC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningKlämmans kontakt med takKlämmans placering i skenaMittklämmorPanelramens höjdPlaceringPotentialutjämningsledareSkada på klämmorSkadorSkenans utstick för klämmaSkenornas infästningSkenskarvarVal av klämmaVäderbeständigt materialÄndklämmor

Tak 1, Risen: RSM40-8

Anmärkningar

1/17

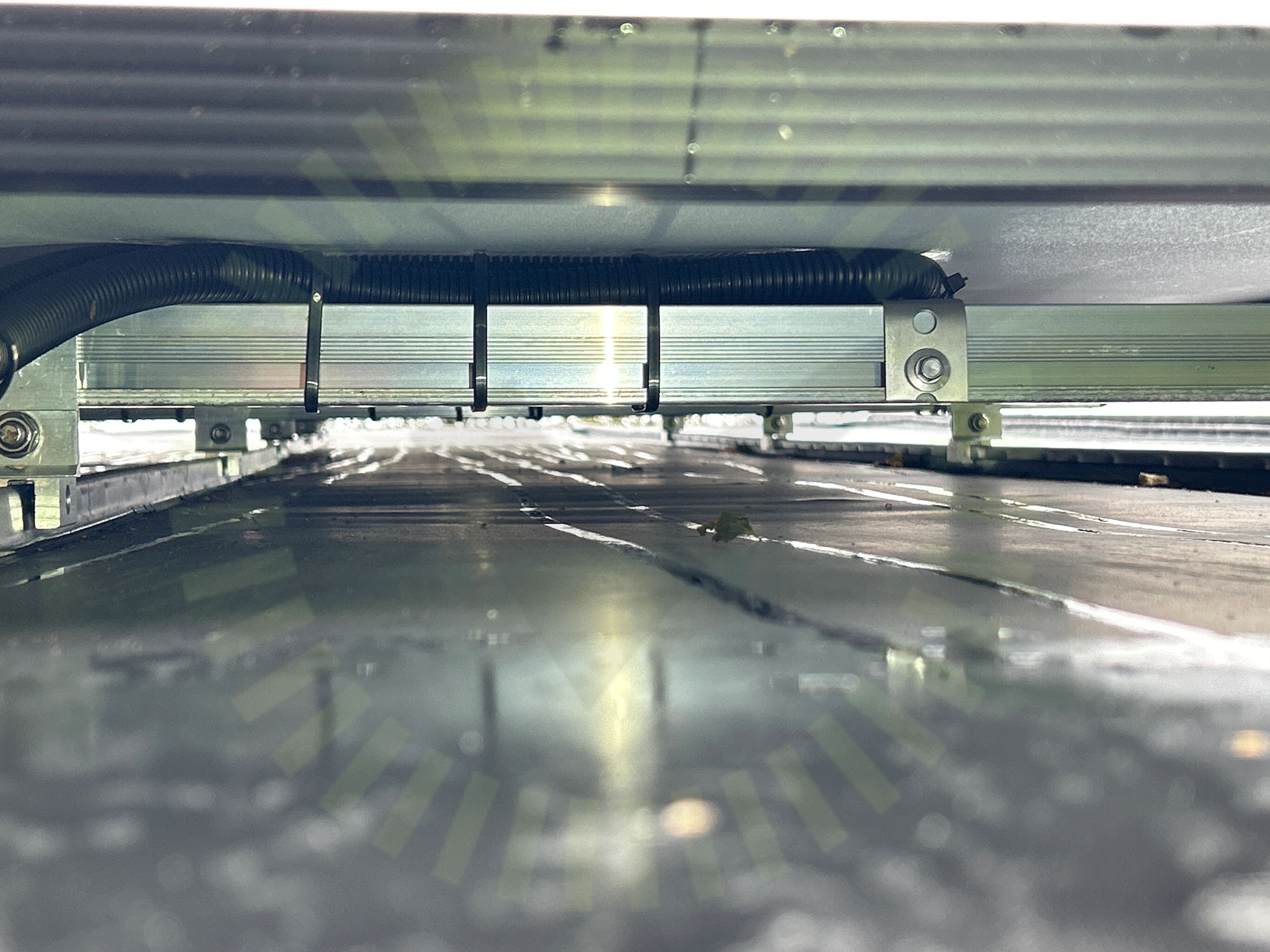

Föremål mot bakstycke

3.1 Föremål mot bakstycke

Inte godkänd

Föremål trycker mot panelens bakstycke.

Godkända kontrollpunkter

15/17
Avstånd till havAvstånd till ytaDräneringshålFörbindelse av kontakterKlämmornas placeringKlämmornas storlekKlämmornas överlappningKontaktdonKopplingslådaPanelkablagets böjradiePanelramar separeradePunktbelastningSkuggaSpänningar i ramStress på kontakter

Ej tillgängligt vid besiktning

1/17
Strängförläggning

Undercentral

Godkända kontrollpunkter

8/8
BrytareBöjradieFemledarsystemFörskruvningarInfästningIP-KlassningPlaceringSkydd mot beröring

Varselmärkning

Anmärkningar

1/5

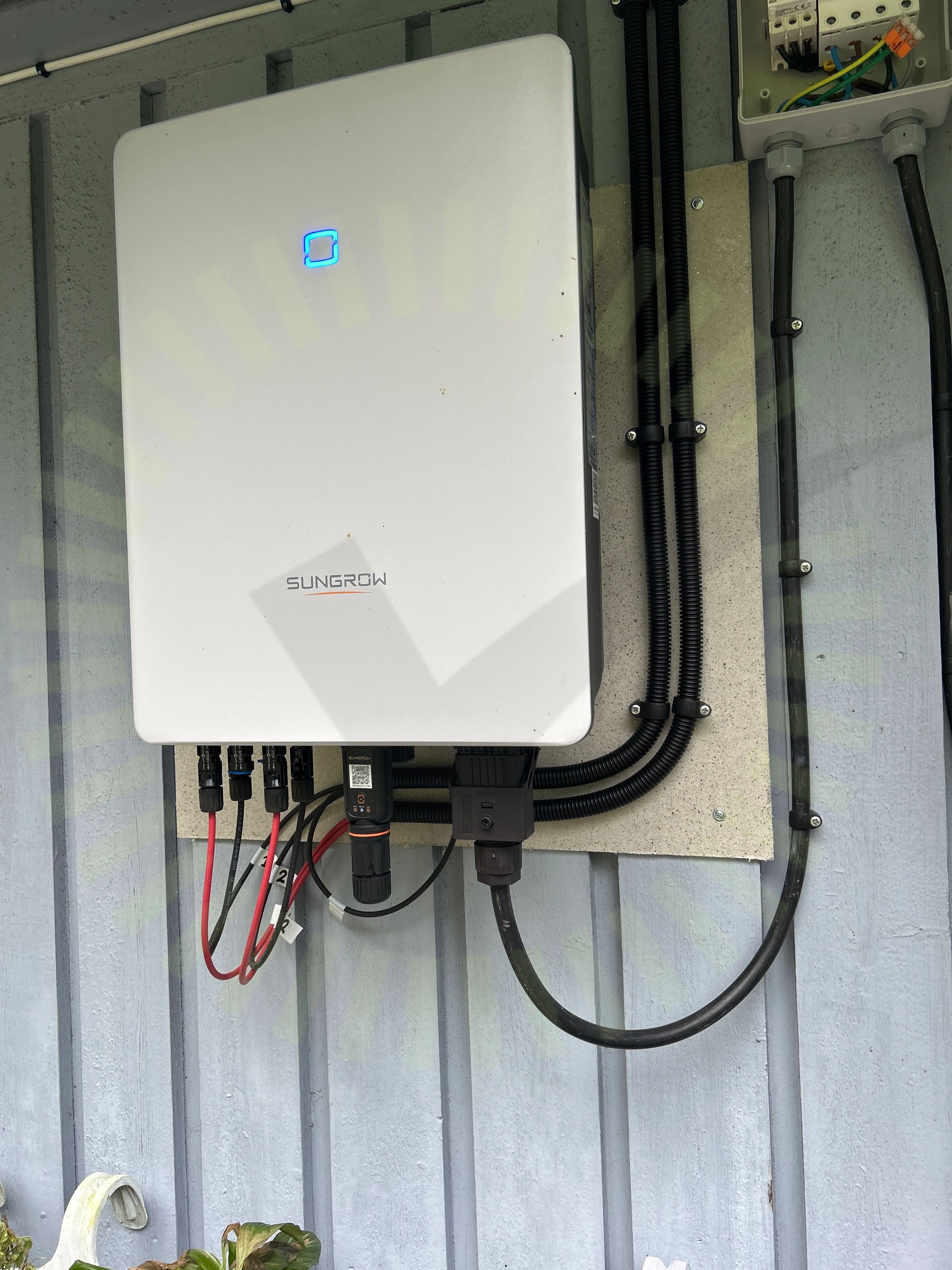

Varning för likspänning

5.1 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.

SS 436 40 00 (712.514.102)

Godkända kontrollpunkter

4/5
Informering av solcellerMissvisande varselmärkningTillförlitligt fästVarning för backspänning

Växelriktare

Anmärkningar

8/35

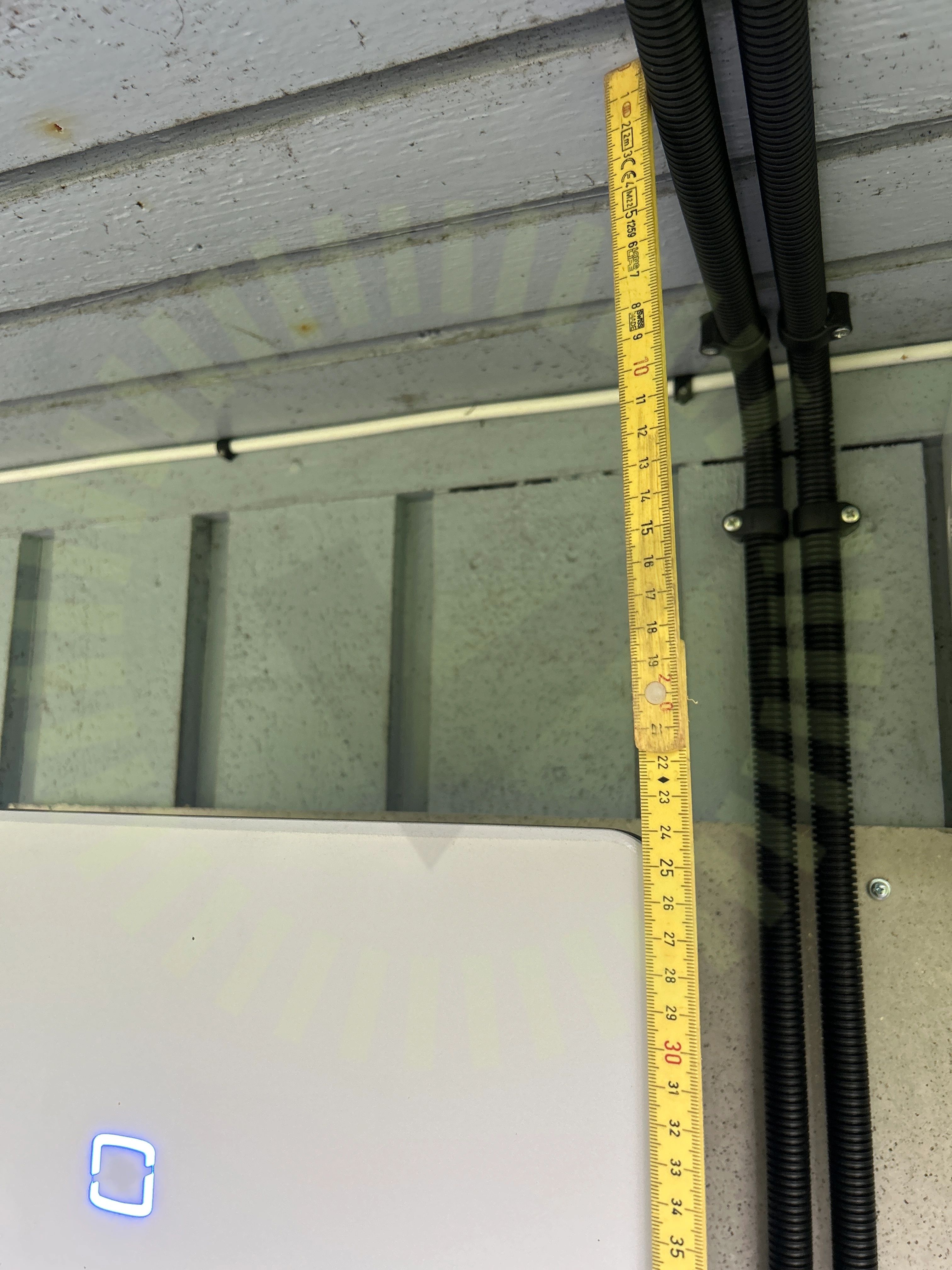

Avstånd närliggande objekt

6.1 Avstånd närliggande objekt

Inte godkänd

Växelriktaren är placerad för nära taket.

SG3.0-20RT-UEN-Ver18-202212, Sida 22

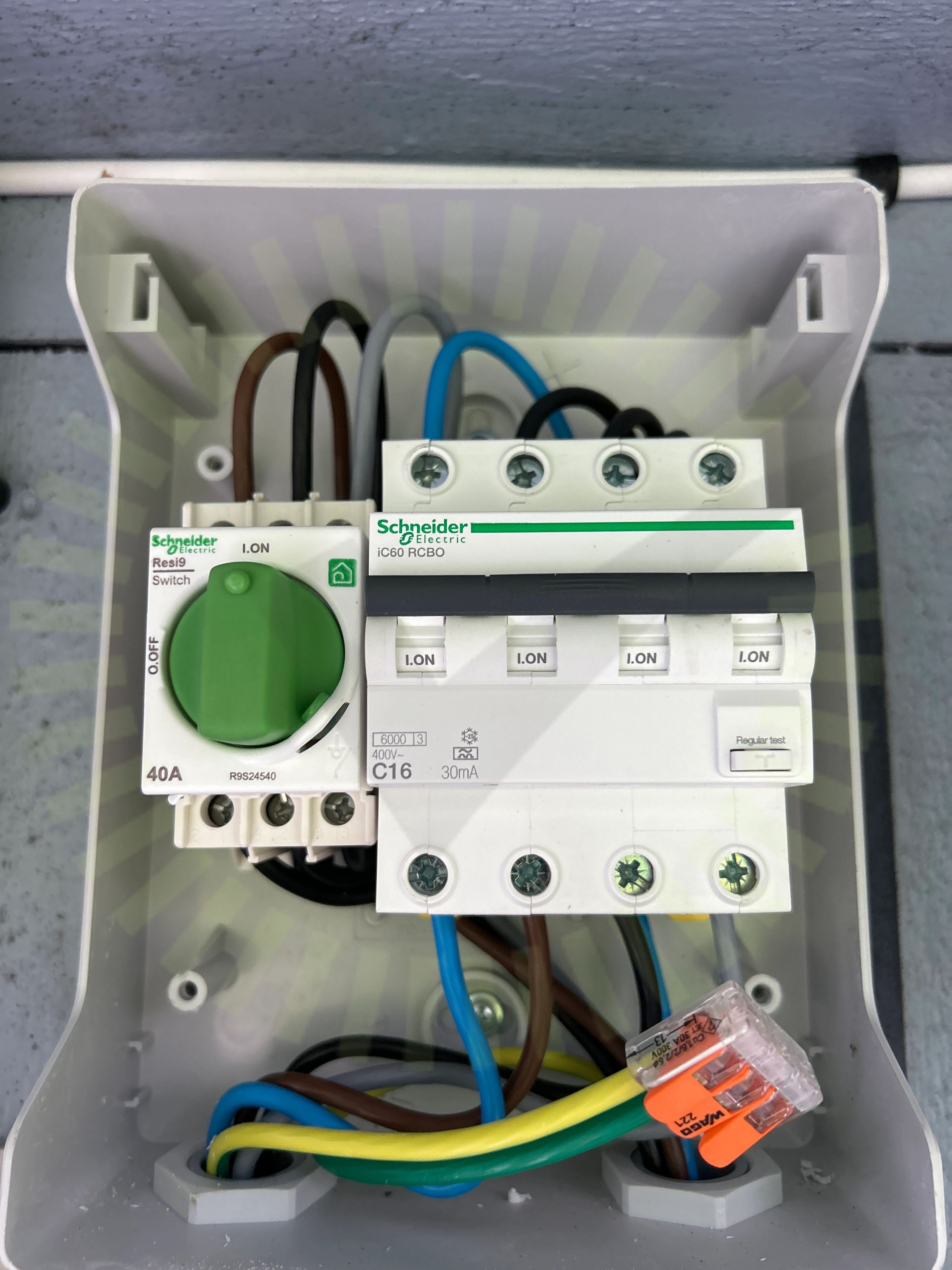

Jordfelsbrytare

6.2 Jordfelsbrytare

Rekommendation

Jordfelsbrytaren bryter inte på rekommenderad mA.

SG3.0-20RT-UEN-Ver18-202212, Sida 34

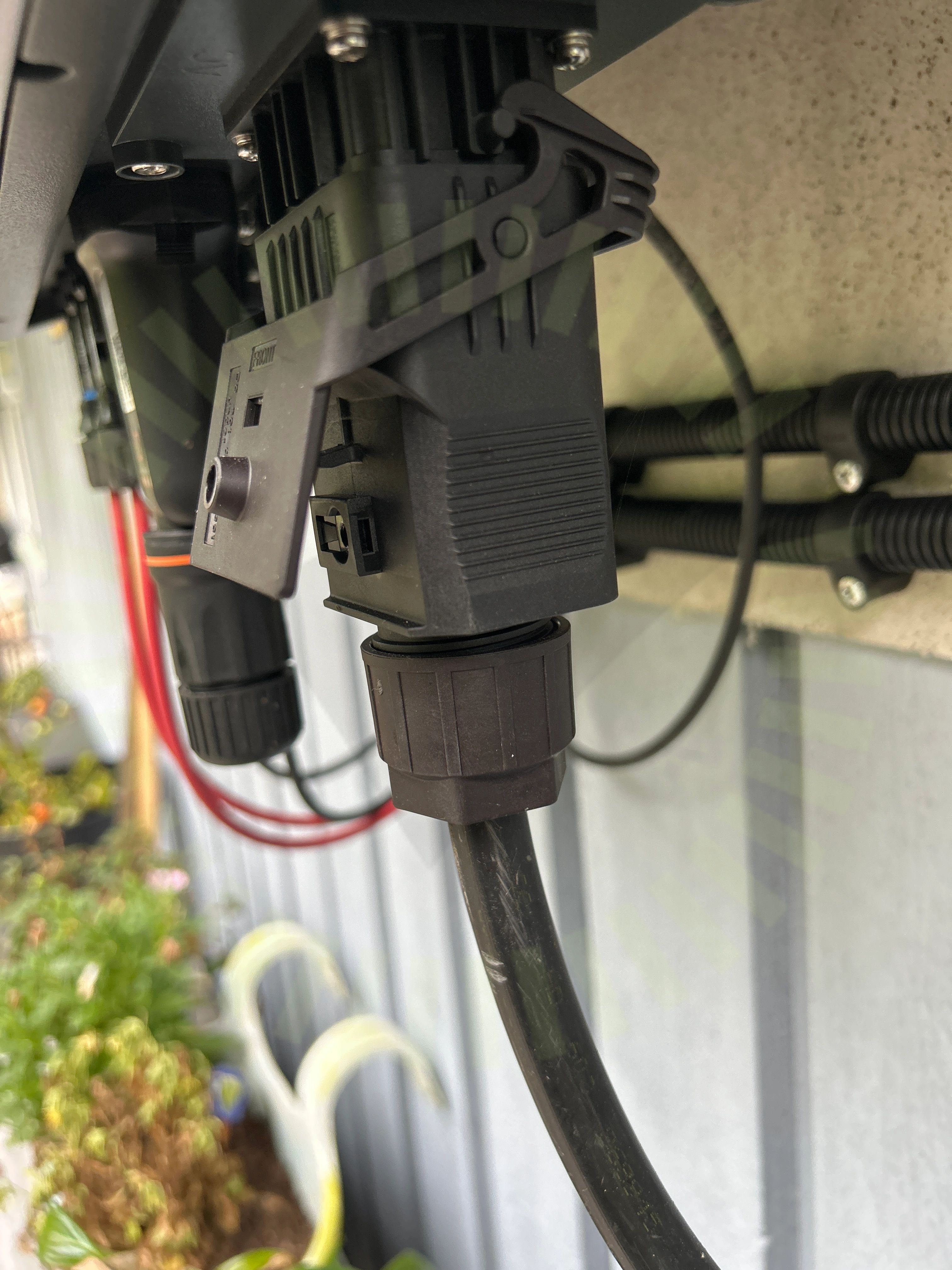

Förskruvning

6.3 Förskruvning

Inte godkänd

Låsning för AC kontakten är inte åtdragen.

SG3.0-20RT-UEN-Ver18-202212, Sida 37-38

6.4 Märkning

Inte godkänd

Märkning för säkringar till växelriktare är otydlig.

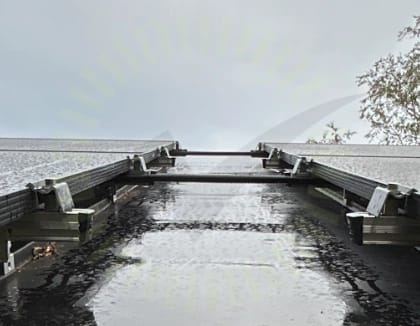

DC Kablage förläggning

6.5 DC Kablage förläggning

Inte godkänd

DC kablage mellan panelfälten har inte lämpligt stöd för sträckan.

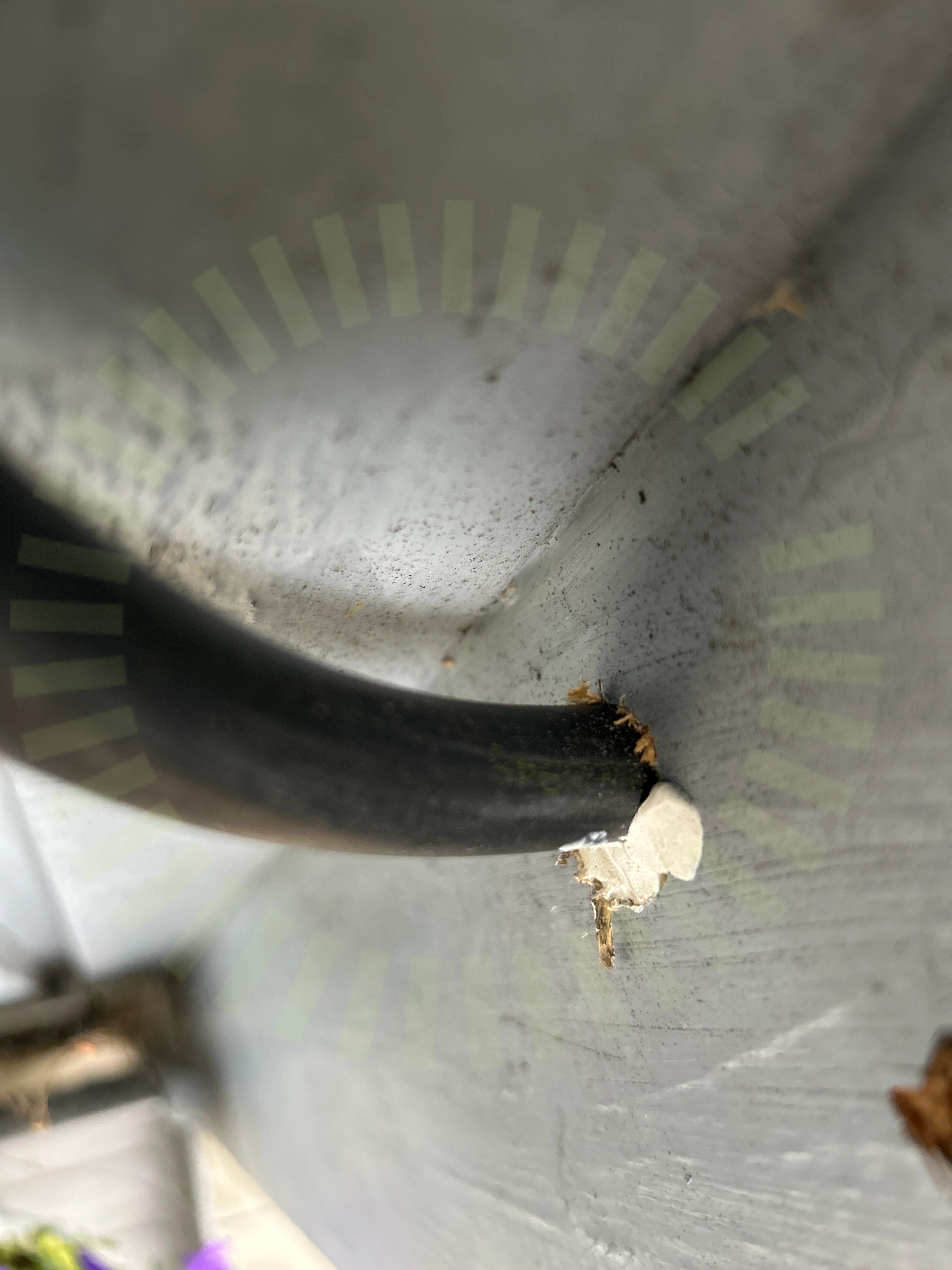

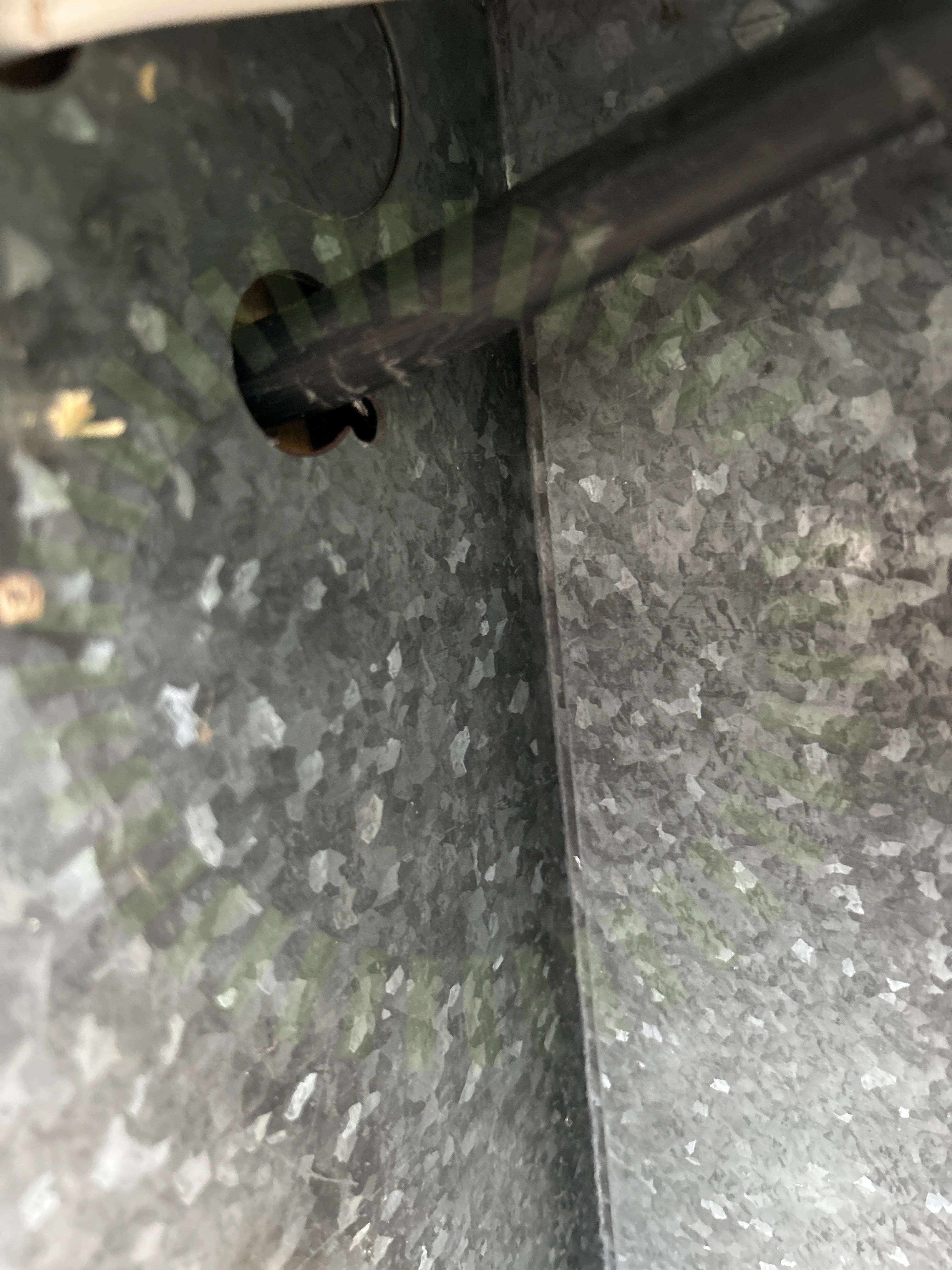

Genomföringar

6.6 Genomföringar

Inte godkänd

Genomföring inte tätad.

Jordning av chassi

6.7 Jordning av chassi

Inte godkänd

Växelriktarens chassi är inte jordat.

SG3.0-20RT-UEN-Ver18-202212, Sida 32-34
Skarp kant

6.8 Skarp kant

Inte godkänd

Kablage ligger mot skarp kant.

Godkända kontrollpunkter

27/35
AC Anslutning VäxelriktareAC BöjradieAC Kablage förläggningBakomliggande materialDC Kablage egenskaperDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningFastsäkring av produktHuvudsäkringInfästningDubbel matningKabeldimensioneringLedare anslutnaLikspänningskomponenterPlaceringSkadat kablageStress på kontakterSträngdesignSäkringsdimensionUppskalad ledareVentilationVäderbeständigt materialVäderskyddVäxelriktarens IP klassning
