Institutet för Solenergikvalitet

Besiktningsrapport

6.9
x

Installation genom

Västkustvillan / Västkuststugan

Datum

14 september 2026

Ort

Lilla Edet, Västra Götalands län
Takstolsinfästning
DC kabel förläggning
Förbindelse av kontakter
78% godkända22% ej godkända

Om installationen

PanelerTalesun TP6H60M-320
MontagesystemRenusol: VS+
VäxelriktareGoodWe: GW4-15K-DT/SDT G2 Series
TillbehörSäkerhetsbrytare AC
Västkustvillan / Västkuststugan

Installerad av Västkustvillan / Västkuststugan som har ett lågt snittbetyg på 6.9 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

1/1
Funktion

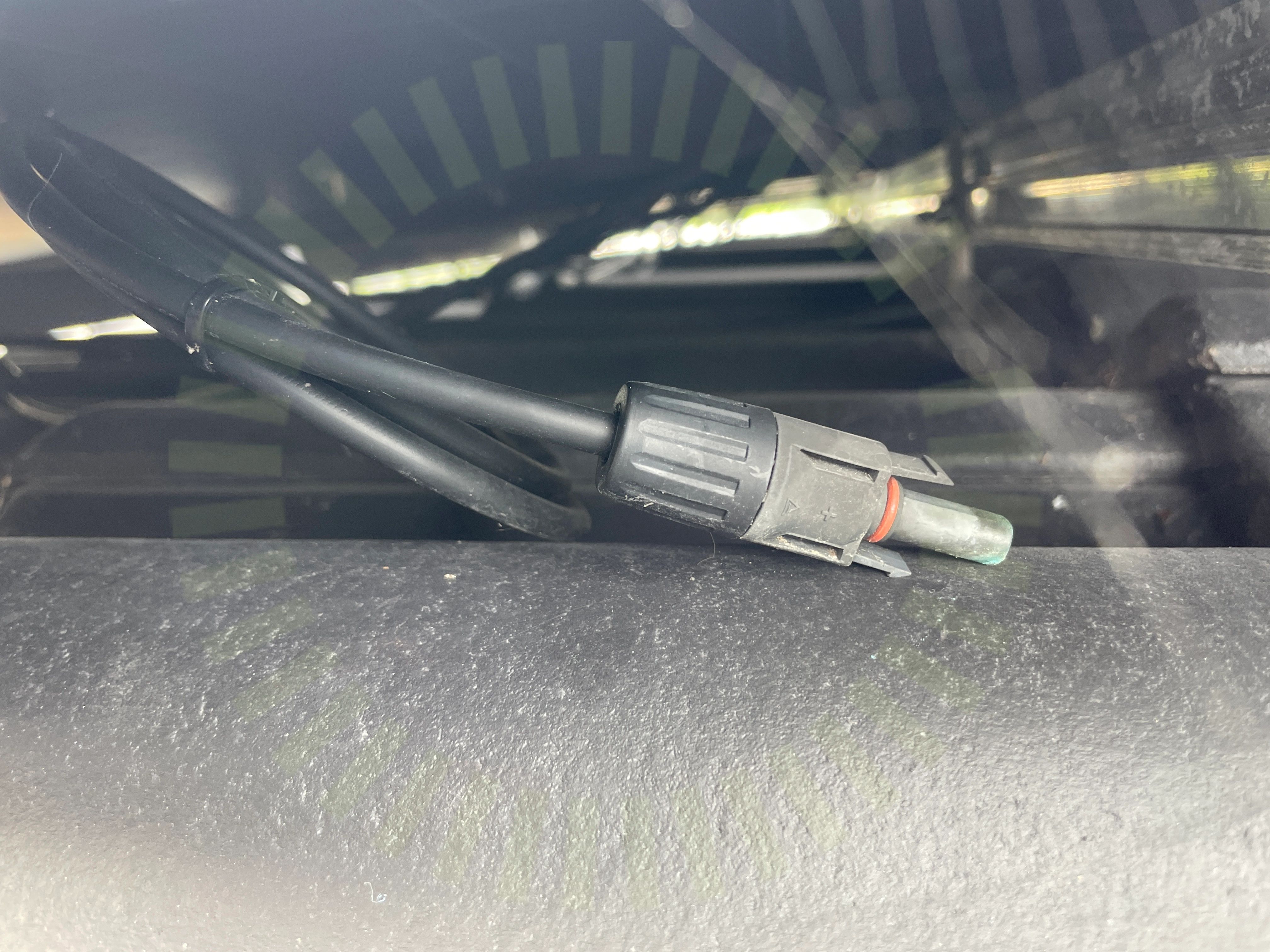

1.1 Funktion

Inte godkänd

Strängen är inte ihopkopplad vilket gör att produktionen från halva anläggningen saknas.

Allmänt

Anmärkningar

2/3

2.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

2.2 Strängschema

Inte godkänd

Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.

Godkända kontrollpunkter

1/3
Avtal

GoodWe: GW4-15K-DT/SDT G2 Series

Anmärkningar

3/39

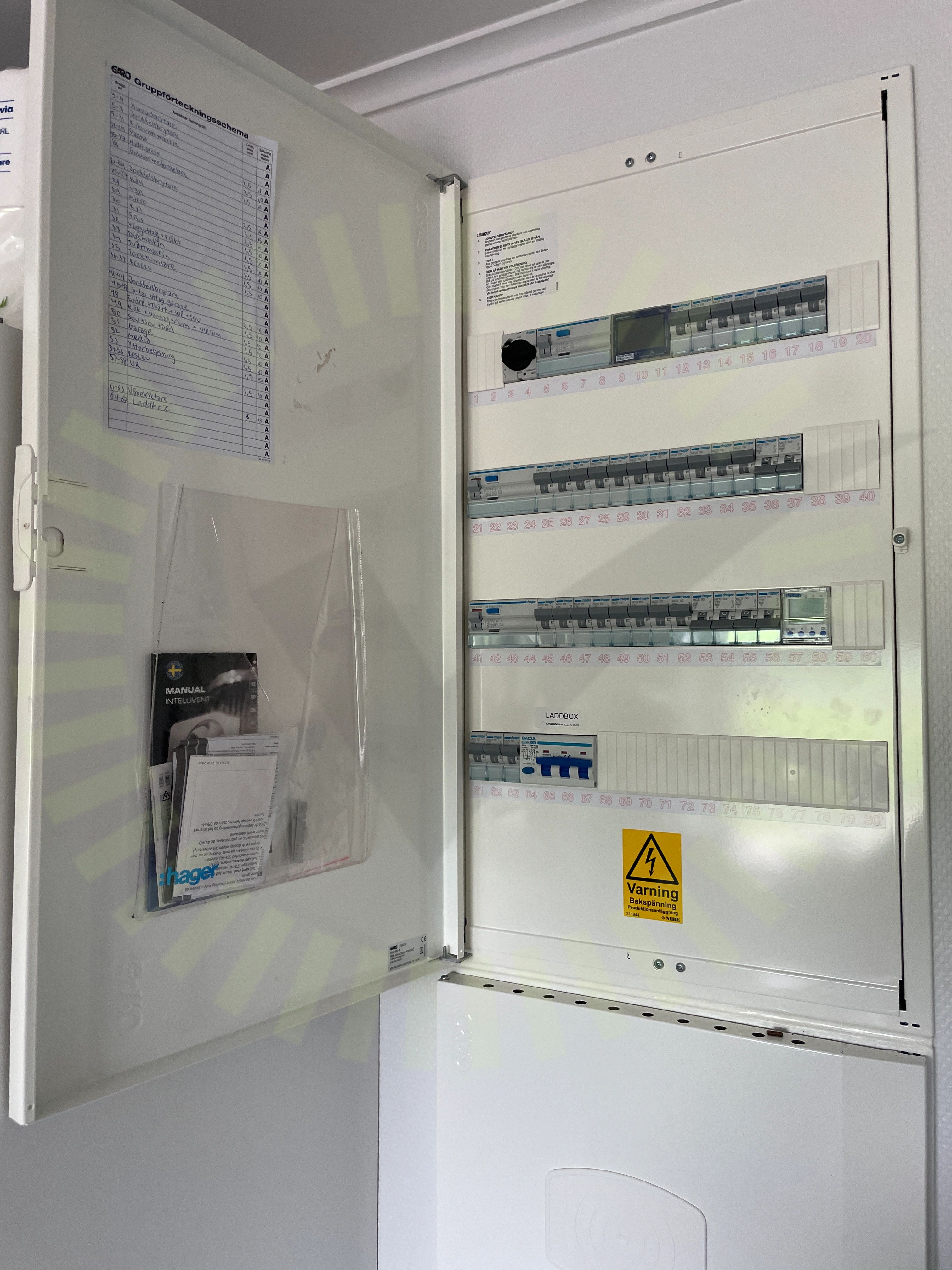

Informering av solceller

3.1 Informering av solceller

Inte godkänd

Märkningen är inte utförd enligt gällande regler. PV skylt saknas enligt krav. Se referens.

SS 436 40 00 (712.514.101)

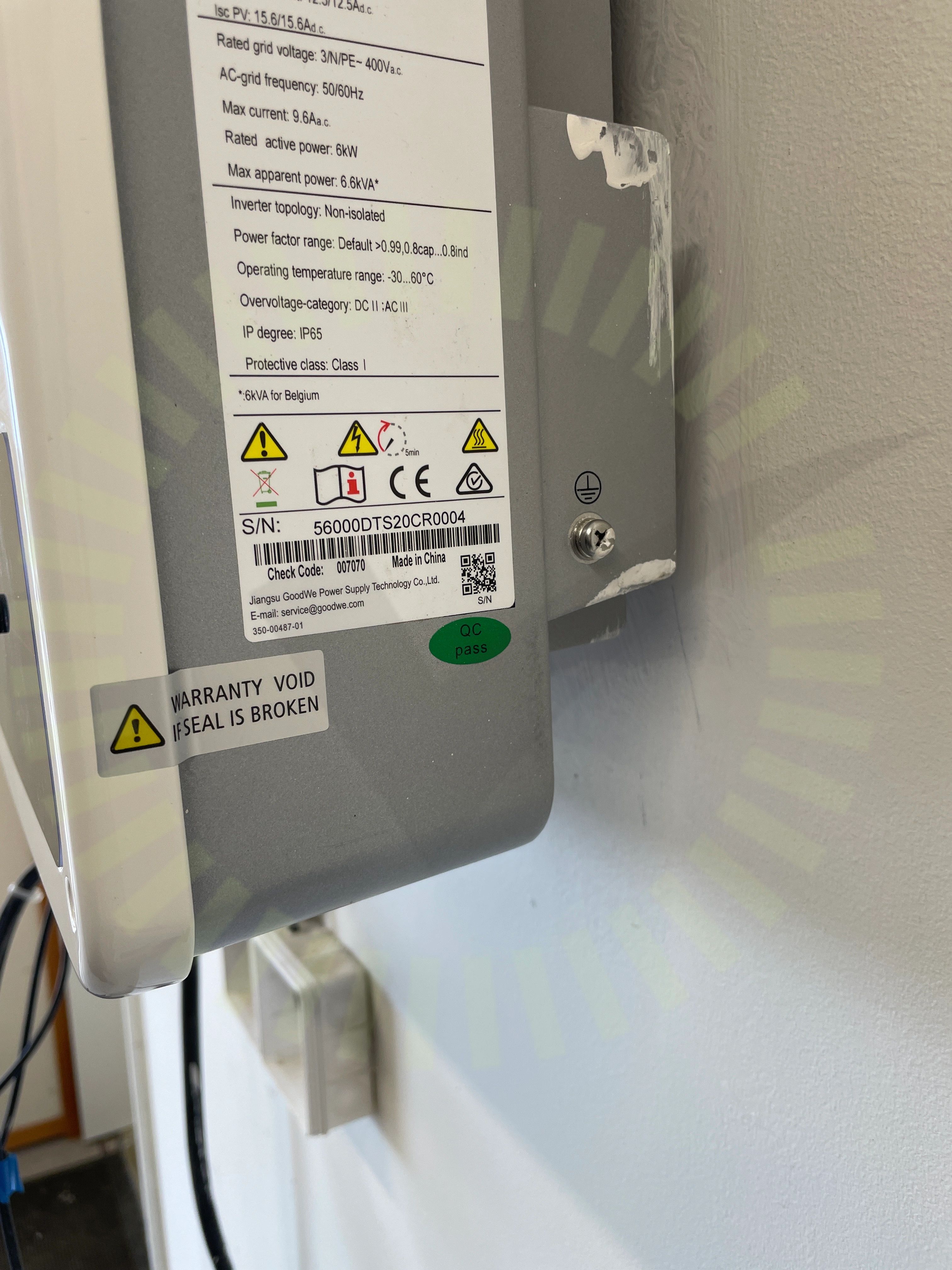

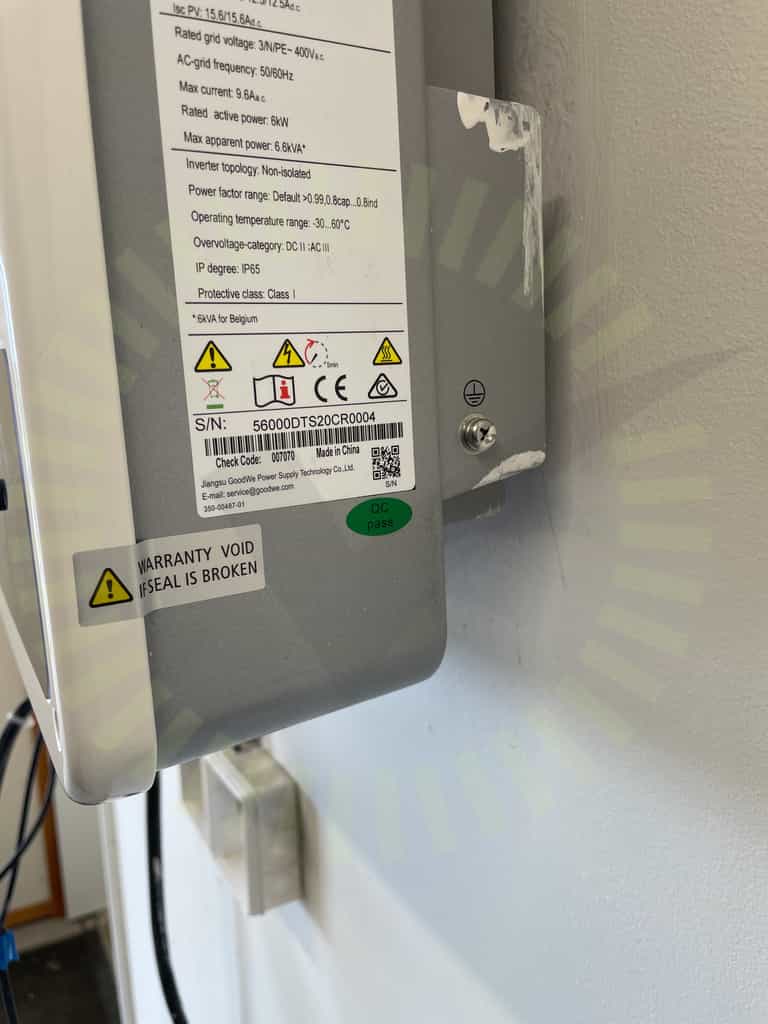

Jordning av chassi

3.2 Jordning av chassi

Inte godkänd

Växelriktarens chassi är inte jordat.

User Manual Grid-Tied PV Inverter SDT G2 Series, V1.2-2023-02-15, Sida 21

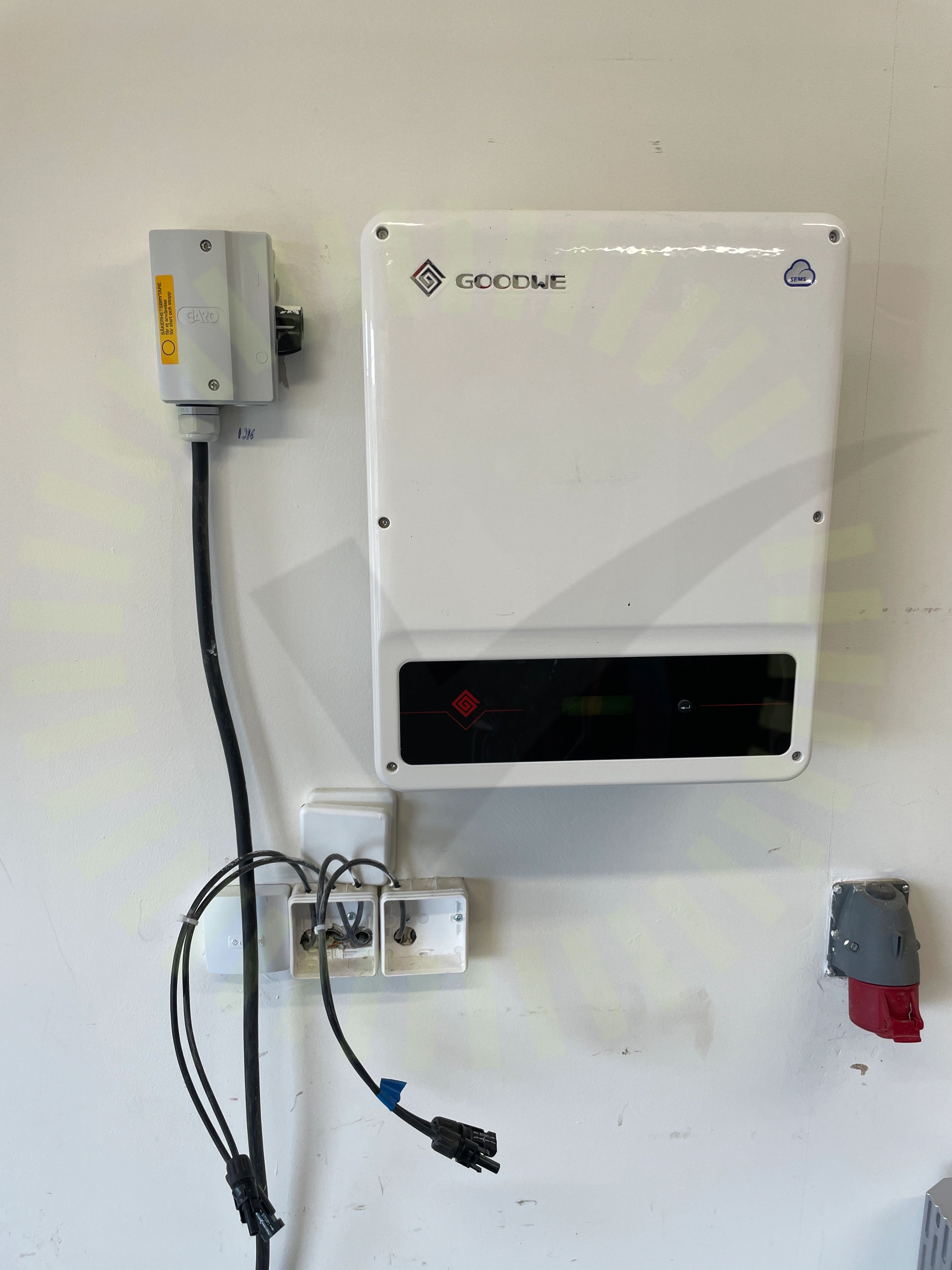

Varning för likspänning

3.3 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.

SS 436 40 00 (712.514.102)

Godkända kontrollpunkter

36/39
AC Kablage förläggningAnslutning av ledareAnslutning av växelriktareAvstånd närliggande objektBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareFastsäkring av produktFörskruvningGenomföringarHuvudsäkringIdentifieringInfästningKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanMissvisande varselmärkningPlaceringSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgänglighetVarning för backspänningVäderbeständigt materialVäderskyddVäxelriktarens IP klassning

Renusol: VS+

Anmärkningar

10/23

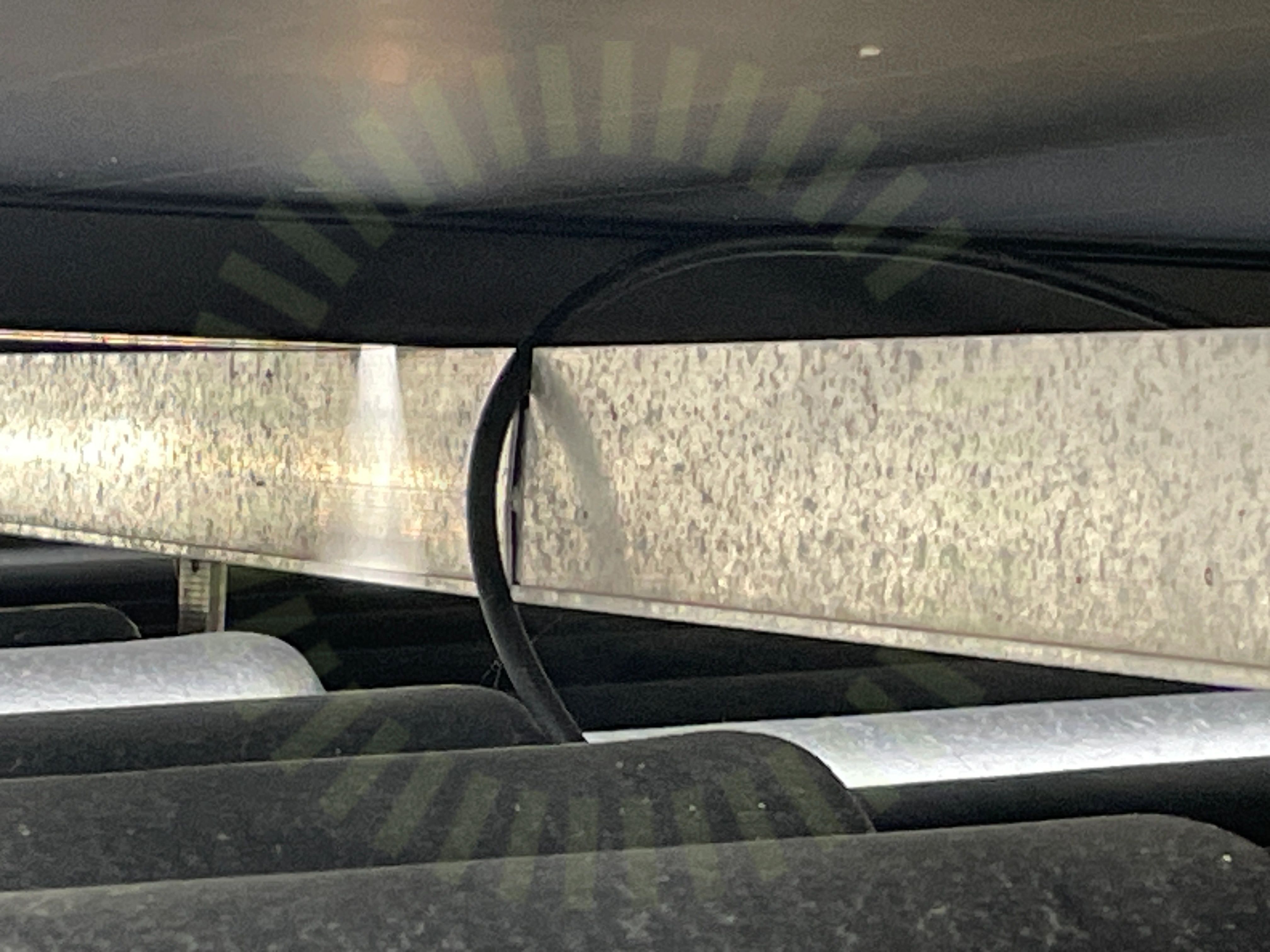

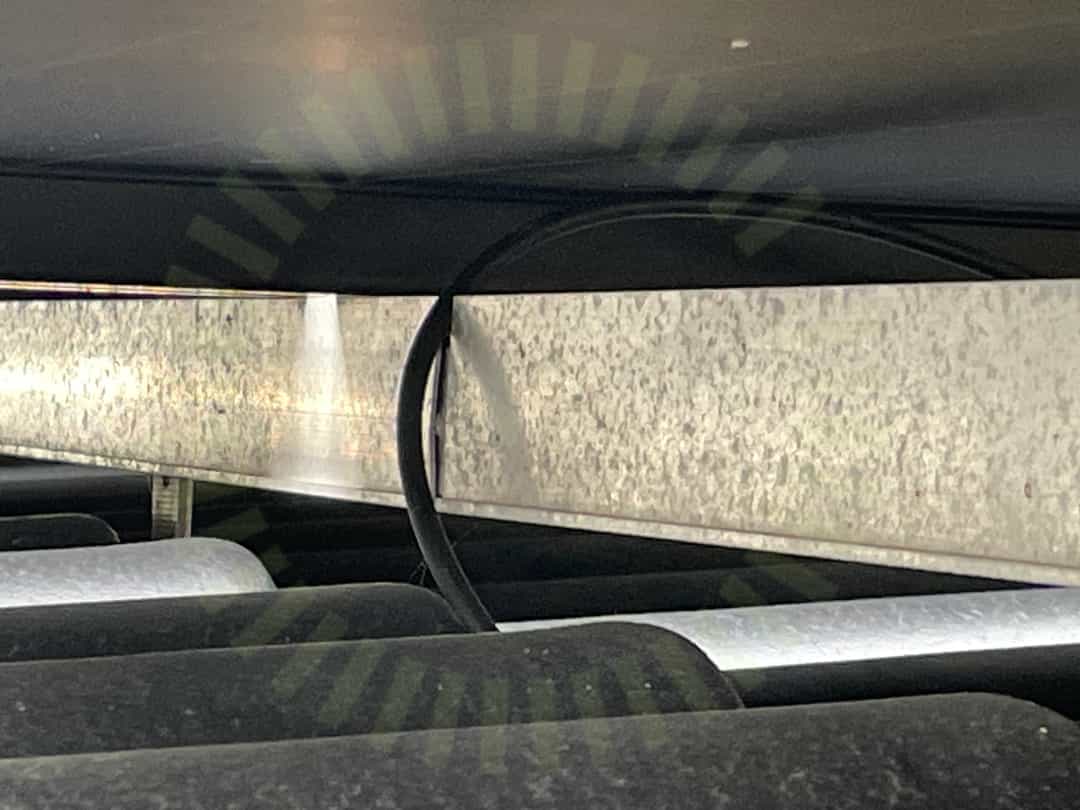

DC kabel förläggning

4.1 DC kabel förläggning

Inte godkänd

Kablage ligger klämt.

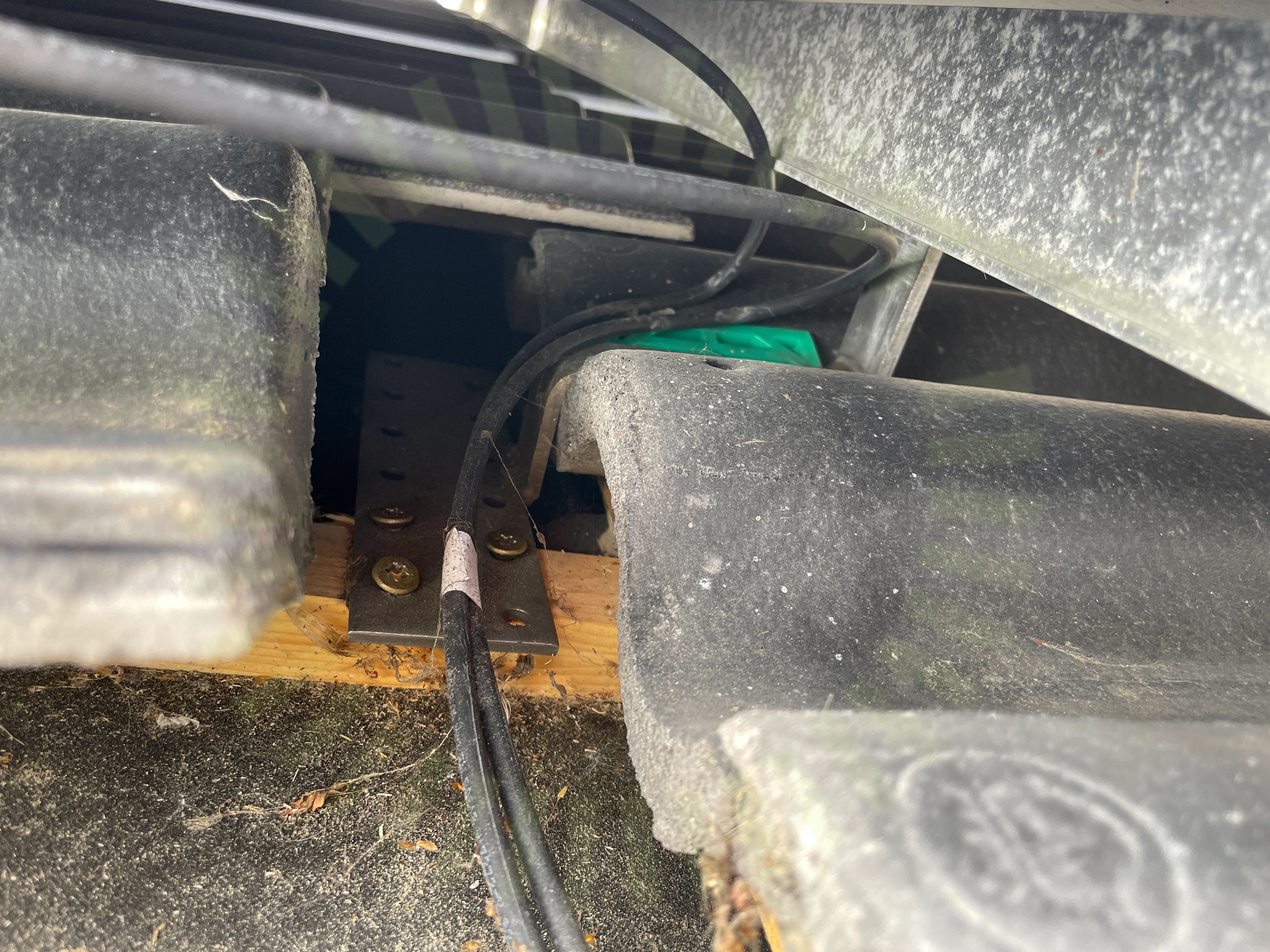

Kabeldragning mellan takytor

4.2 Kabeldragning mellan takytor

Inte godkänd

Kablage ligger oskyddat mellan takytor.

SS 436 40 00 (712.522.101)

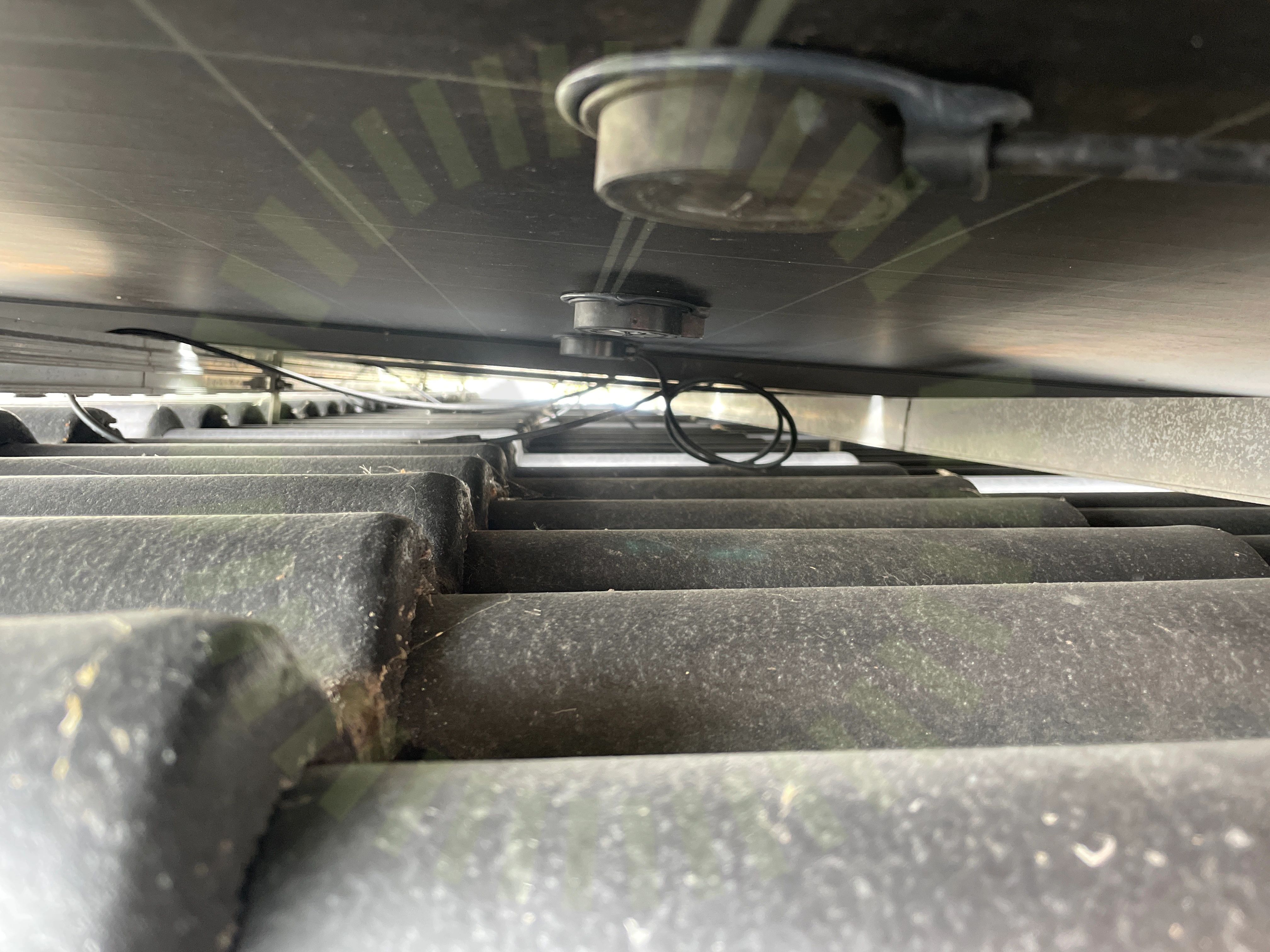

Kabeluppfästning

4.3 Kabeluppfästning

Inte godkänd

Kablage ligger på yttertaket.

SS 436 40 00 (712.522.101)

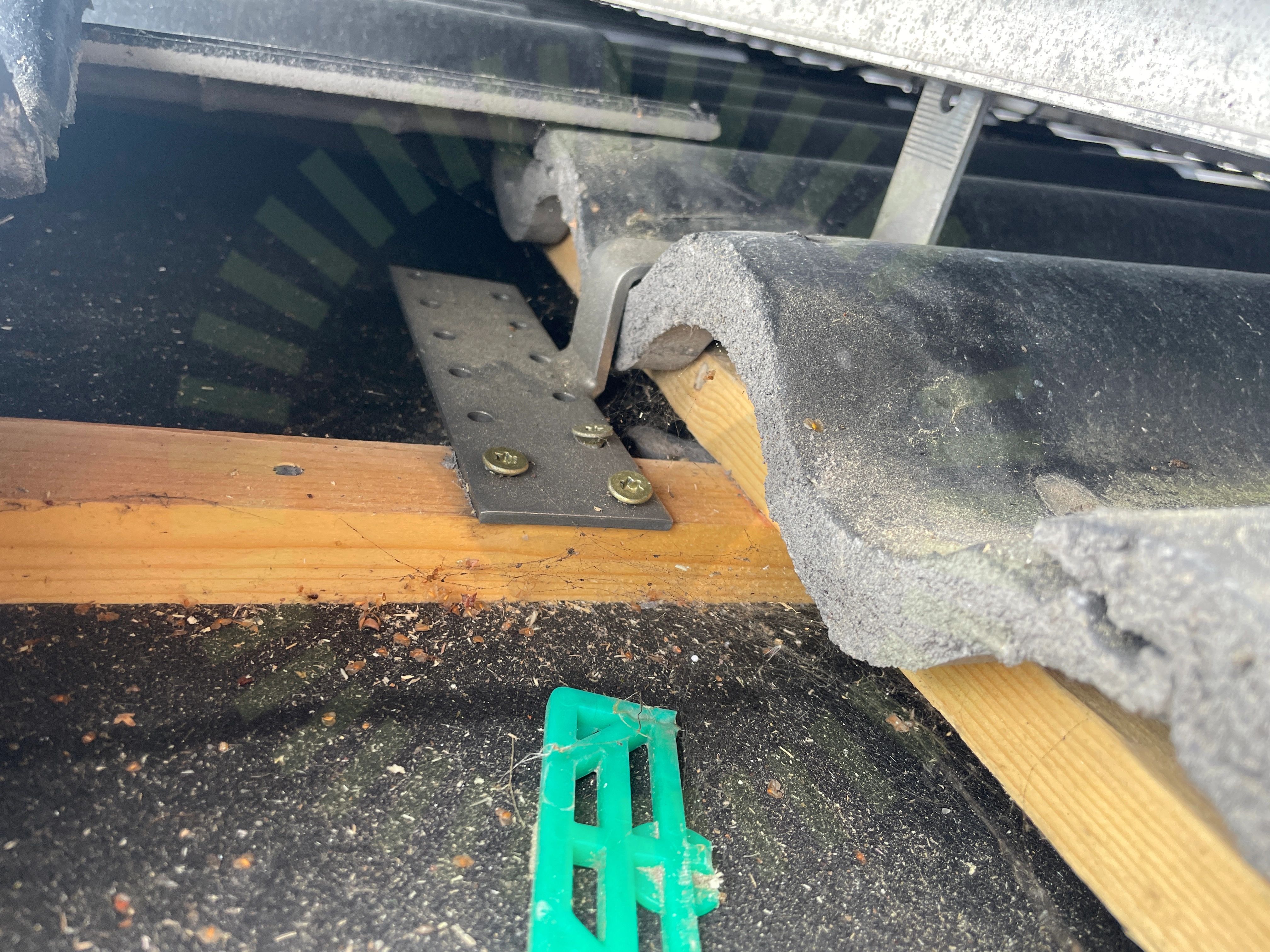

Råspontsinfästning

4.4 Råspontsinfästning

Inte godkänd

Råspontsinfästning är felaktigt utförd.

Renusol VS+ | 12/2023-v2 SV | Installationsanvisning, Sida 37

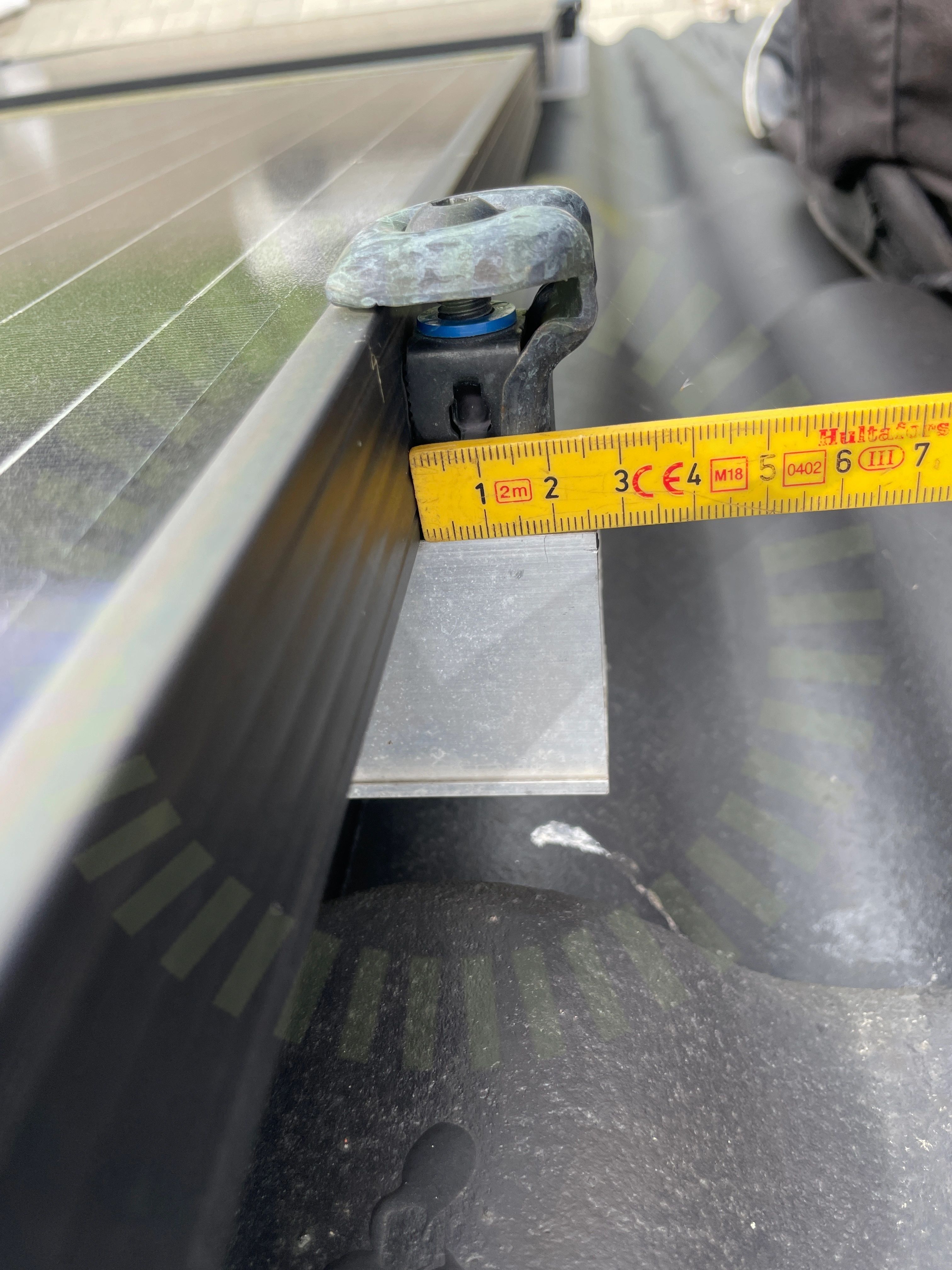

Skenans utstick för klämma

4.5 Skenans utstick för klämma

Inte godkänd

Skenan sticker inte ut tillräckligt långt från panelramen. Ändklämma behöver att mer skena ska sticka ut, minst 35mm.

Renusol VS+ | 12/2023-v2 SV | Installationsanvisning, Sida 17

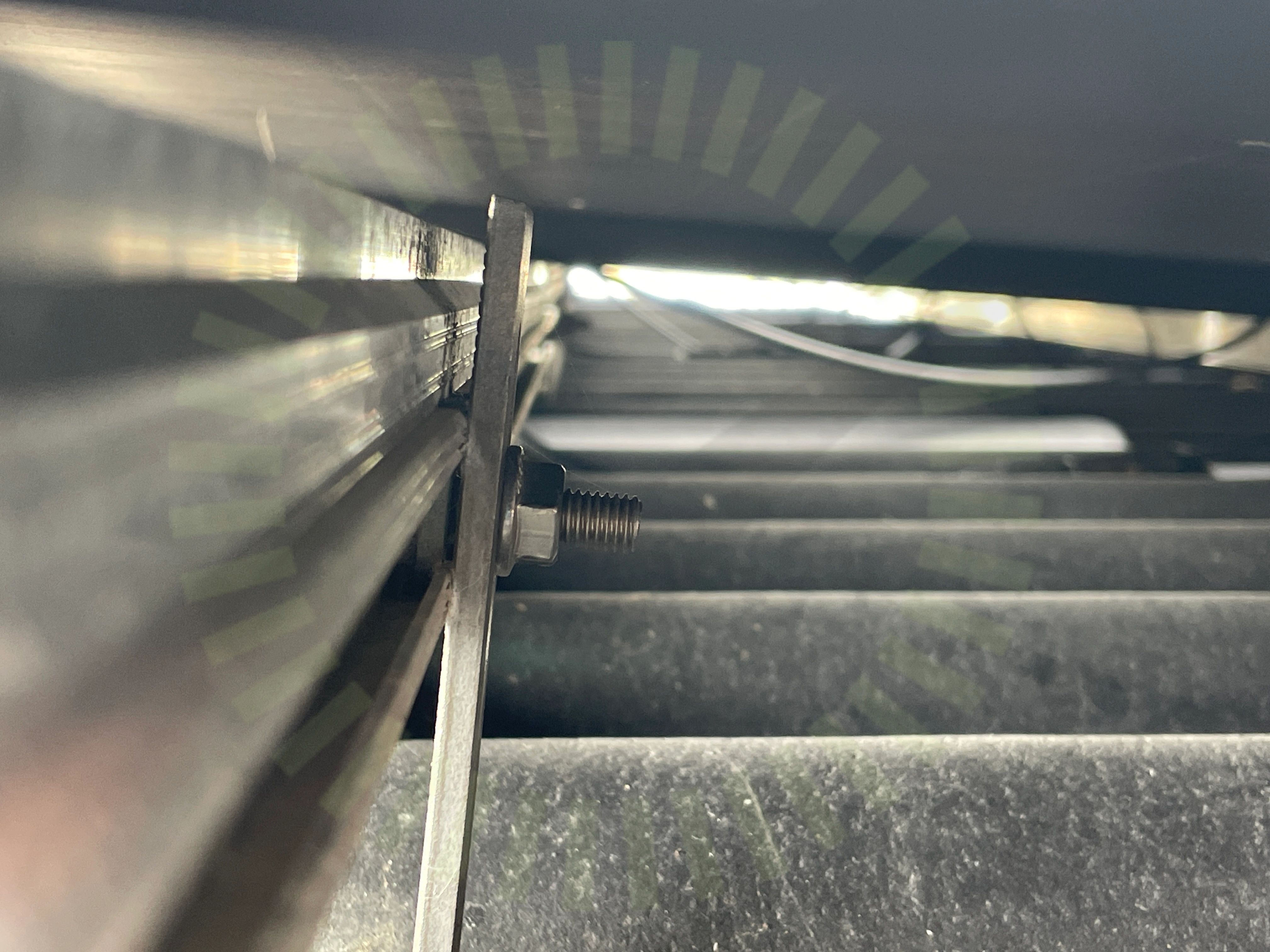

Skenornas höjdjustering

4.6 Skenornas höjdjustering

Inte godkänd

Takkrokens höjdjustering för skenan är felaktigt inställd. Skenan ligger under krokens högsta punkt.

Renusol VS+ | 12/2023-v2 SV | Installationsanvisning, Sida 16

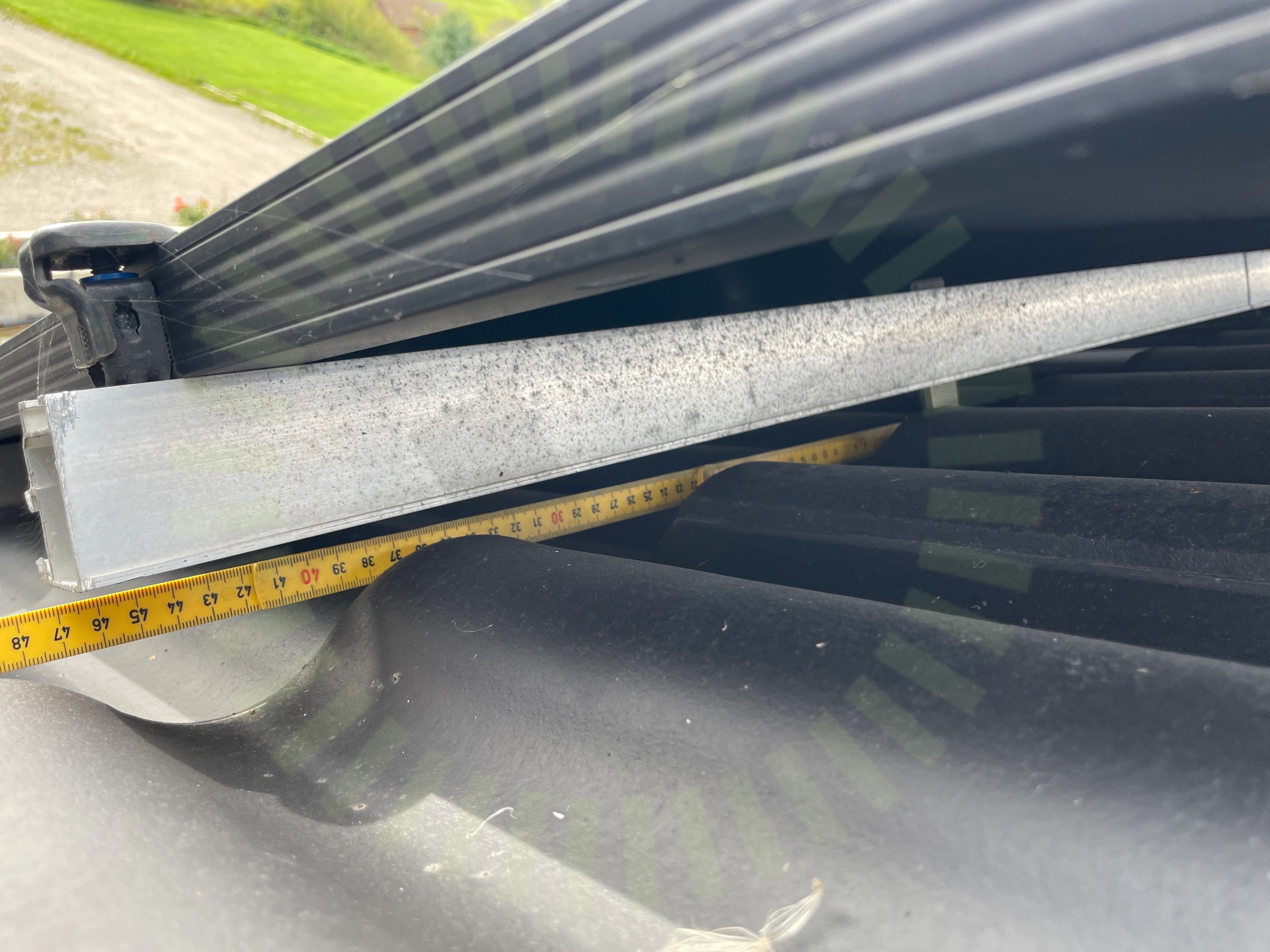

Skenornas överhäng

4.7 Skenornas överhäng

Inte godkänd

Överhänget från sista infästningskrok är inte korrekt. För långt överhäng förekommer.

Renusol VS+ | 12/2023-v2 SV | Installationsanvisning, Sida 16

4.8 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkning saknas vid besiktning.

Tillverkarens montageanvisningar

4.9 Takkrokarnas CC

Inte godkänd

Snö- och vindlastberäkning saknas. Underlag att kontrollera korrekt avstånd mot är inte tillgängligt. Högst förekommande CC mått är uppmätt till: 135cm.

Snö- och vindlastberäkning

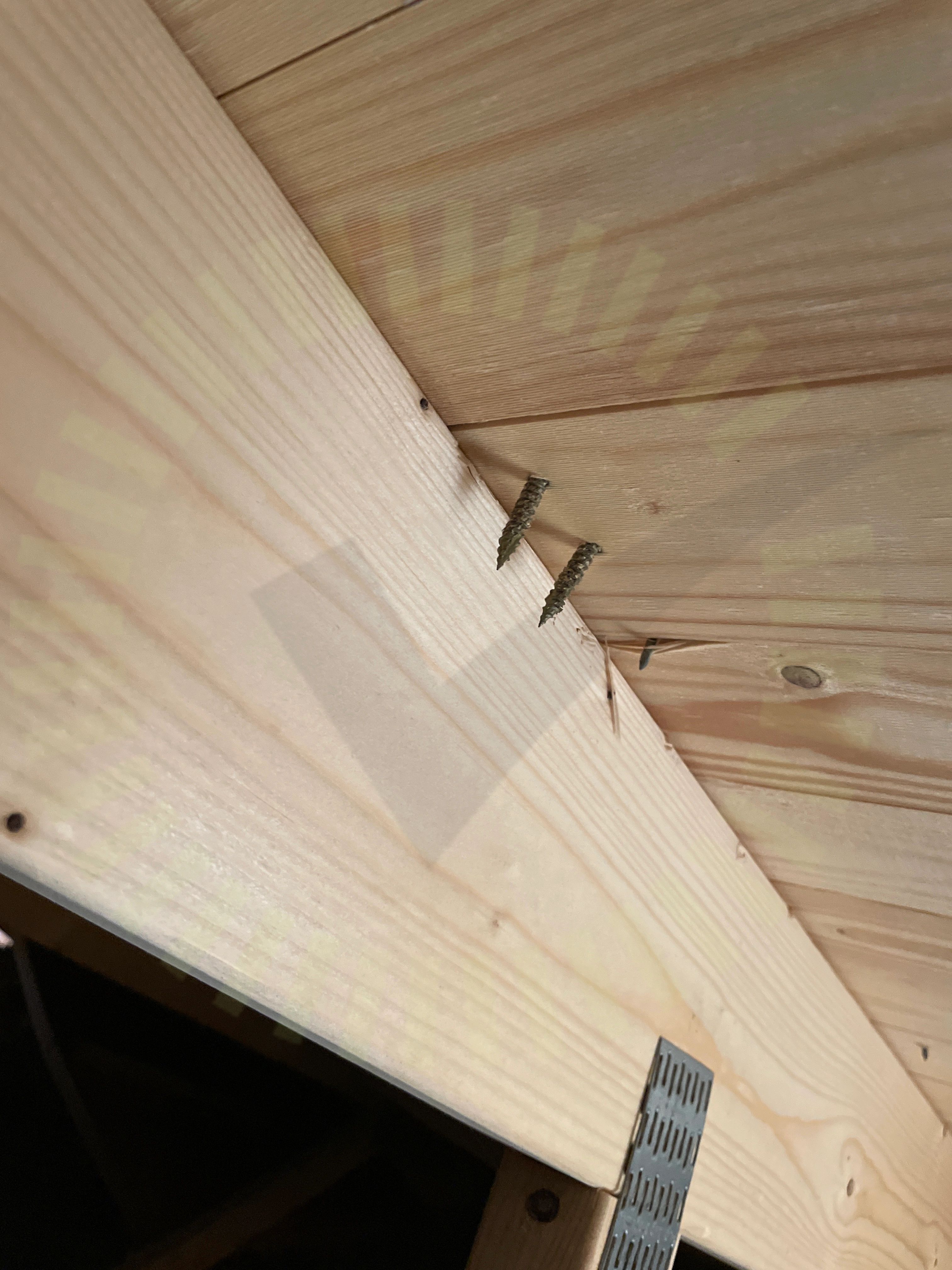

Takstolsinfästning

4.10 Takstolsinfästning

Inte godkänd

Takkrokens skruvar är inte monterade korrekt. Det förekommer skruvar som missat takstol helt.

Renusol VS+ | 12/2023-v2 SV | Installationsanvisning, Sida 15, Sida 51-54

Godkända kontrollpunkter

12/23
Främmande materialFöremål mellan skena och panelramKlämmans placering i skenaMittklämmorPlaceringSkadorSkenornas infästningSkenskarvarTakets lutningUnderliggande takpannaVäderbeständigt materialÄndklämmor

Ej tillgängligt vid besiktning

1/23
Takgenomföring

Säkerhetsbrytare AC

Godkända kontrollpunkter

7/7
Anslutningar i brytareEgenskaperIdentifieringInfästningKabelinföringarPlacering SäkerhetsbrytareSkada vid brytare

Talesun TP6H60M-320

Anmärkningar

3/19

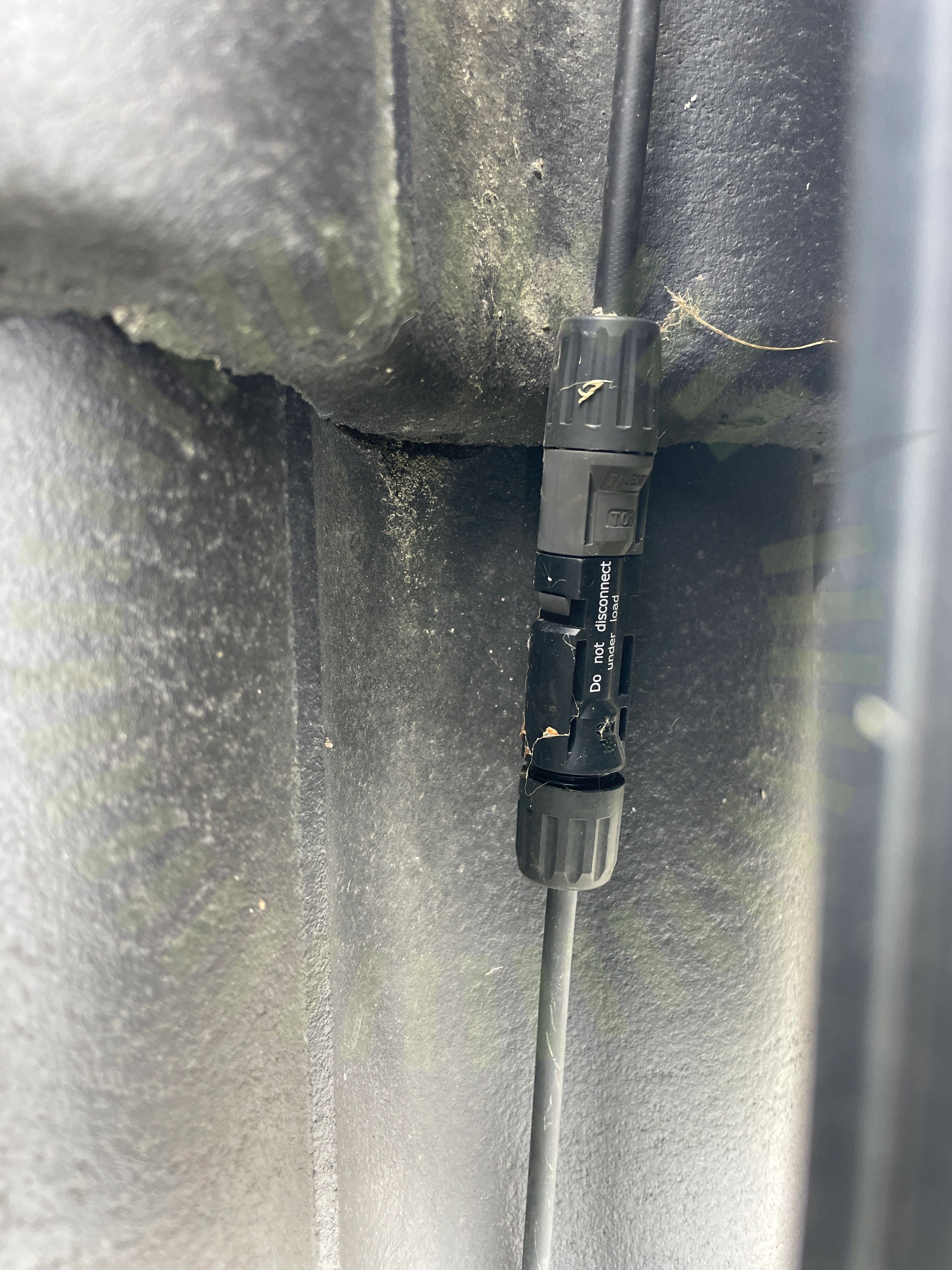

Förbindelse av kontakter

6.1 Förbindelse av kontakter

Inte godkänd

DC kontakter i förbindelse är från olika tillverkare. Detta gäller även på vinden.

SS 436 40 00 (712.526)
Kontaktdon

6.2 Kontaktdon

Inte godkänd

Kontakten ligger an mot takytan.

Stäubli MA711 sid 4

6.3 Avsaknat underlag

Inte godkänd

Kund saknar underlag för panel. Varken datablad eller manual finns tillgängligt.

Godkända kontrollpunkter

10/19
DräneringshålFöremål mot bakstyckeKopplingslåda böjradieLutningPanelkablagets böjradiePanelramar separeradeSkador på panelSkuggaSpänningar i ramStress på kontakter

Ej tillgängligt vid besiktning

6/19
Avstånd till ytaKlämmornas placeringKlämmornas storlekKlämmornas överlappningAvstånd till havSträngförläggning
