Besiktningsrapport
9.4
Installation genom
Nova Solar
Datum
21 maj 2026
Ort
Billdal, Västra Götalands län
Jordning av chassi
Informering av solceller
Batteri PE
95% godkända
5% ej godkända
Om installationen
Växelriktare
Sigenergy: Hybrid TP2
Batteri
Sigenergy: SigenStor BAT
Installerad av Nova Solar som har ett högt snittbetyg på 9.6 bland alla leverantörer som vi har besiktat hos
Kontrollpunkter
Batteri
Anmärkningar
1/18

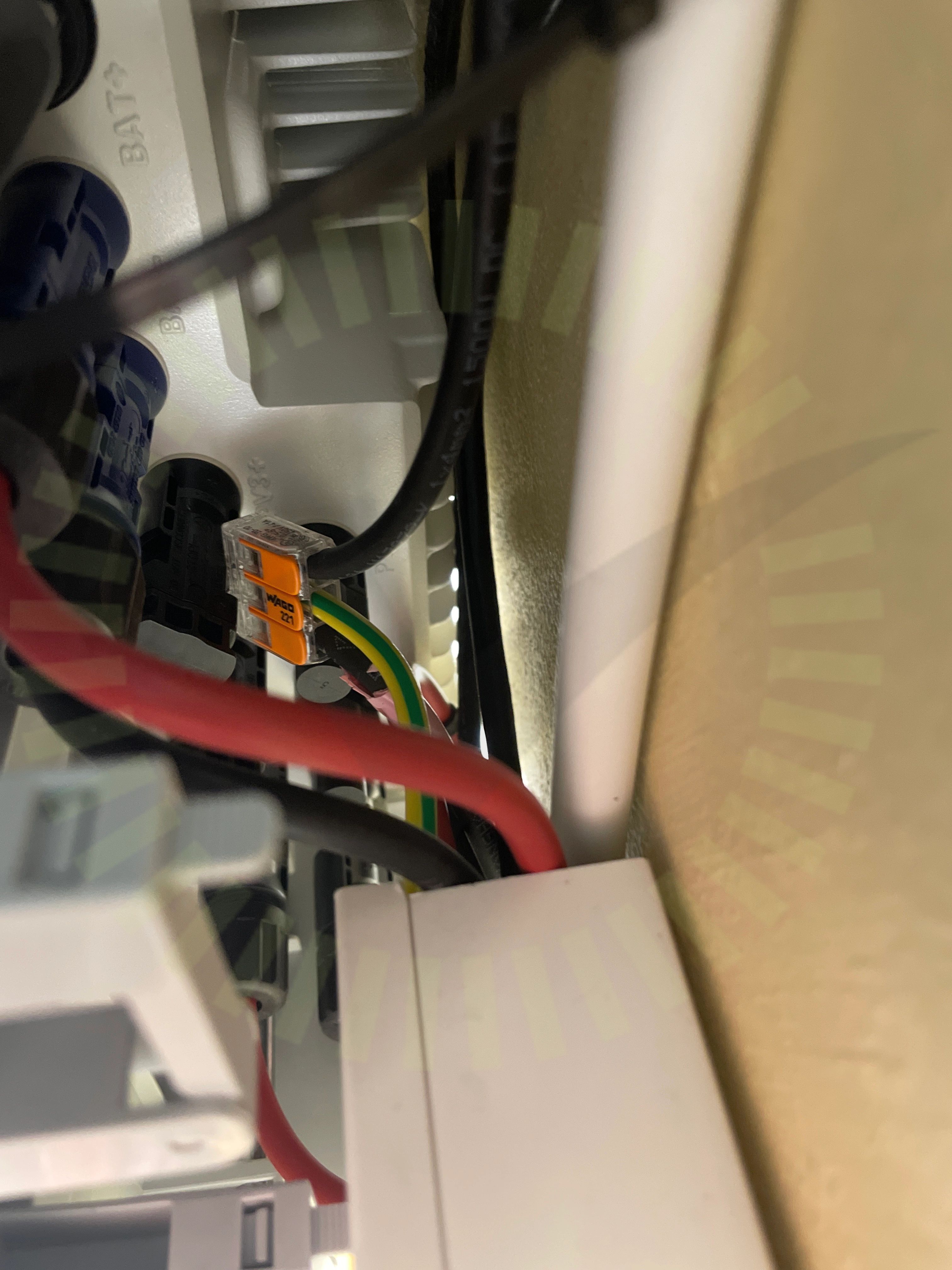

1.1 Batteri PE
Inte godkänd
Batteriet saknar jordanslutning. Batteriet är endast ihopkopplad med funktionsjorden till taket.
SigenStor BC Energy Storage System Installation Guide V. 04.2025 sid 3
Godkända kontrollpunkter
17/18
Avstånd närliggande objekt
Avstånd till hav
Avstånd till växelriktare
Bakomliggande material
Batterikåpor
DC anslutning
Fastsäkring av produkt
Lutning
Placering av batteri
Sammansättning av batterimoduler
Signalkabel batteri
Skador
Smartmätare
Tillgång till batteriet
Uppfästning av kablage
Utrymme
Väderskydd
Varselmärkning
Anmärkningar
1/4

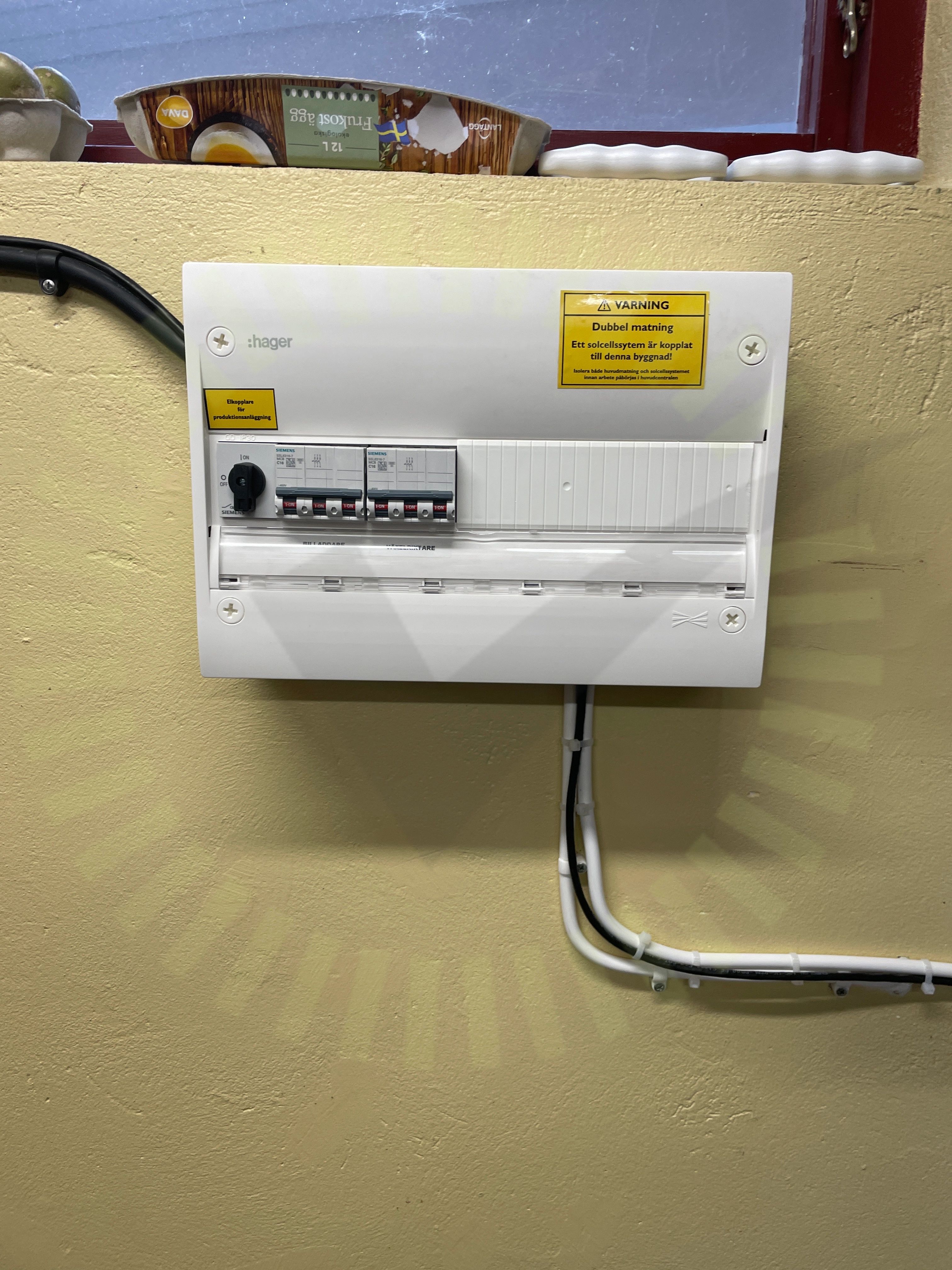

2.1 Informering av solceller
Inte godkänd
Märkningen är inte utförd enligt gällande regler. PV skylt saknas enligt krav. Se referens.
SS 436 40 00 (712.514.101)
Godkända kontrollpunkter
3/4
Missvisande varselmärkning
Varning för backspänning
Varning för likspänning
Växelriktare
Anmärkningar
1/37
3.1 Jordning av chassi
Inte godkänd
Växelriktarens chassi är inte jordat. Denna kabeln är endast funktionsjord till taket.
Sigen Hybrid (3.0-12.0) TP2 series Installation Guide, Version 1, Sida 8
Godkända kontrollpunkter
36/37
AC Kablage förläggning
Anslutning av ledare
Anslutning av växelriktare
Avstånd närliggande objekt
Avstånd till havet
Bakomliggande material
DC Kablage egenskaper
DC Kablage förläggning
DC Kablage skydd
DC Kontakter
DC Max Spänning
DC Max Ström
DC Min Spänning
Dubbel matning
Enkelisolerade ledare
Fastsäkring av produkt
Funktionsjord
Förskruvning
Genomföringar
Huvudsäkring
Identifiering
Infästning
Kabeldimensionering
Kablagets böjradie
Likspänningskomponenter
Mekanisk påverkan
Placering
Skadat kablage
Skarp kant
Stress på kontakter
Strängdesign
Säkringsdimension
Tillgänglighet
Väderbeständigt material
Väderskydd
Växelriktarens IP klassning
