Besiktningsrapport

9.5

Installation genom

Moveco

Datum

2 januari 2026

Ort

Segeltorp, Stockholms län

Fastsäkring av produkt

Fasskena

Avstånd närliggande objekt

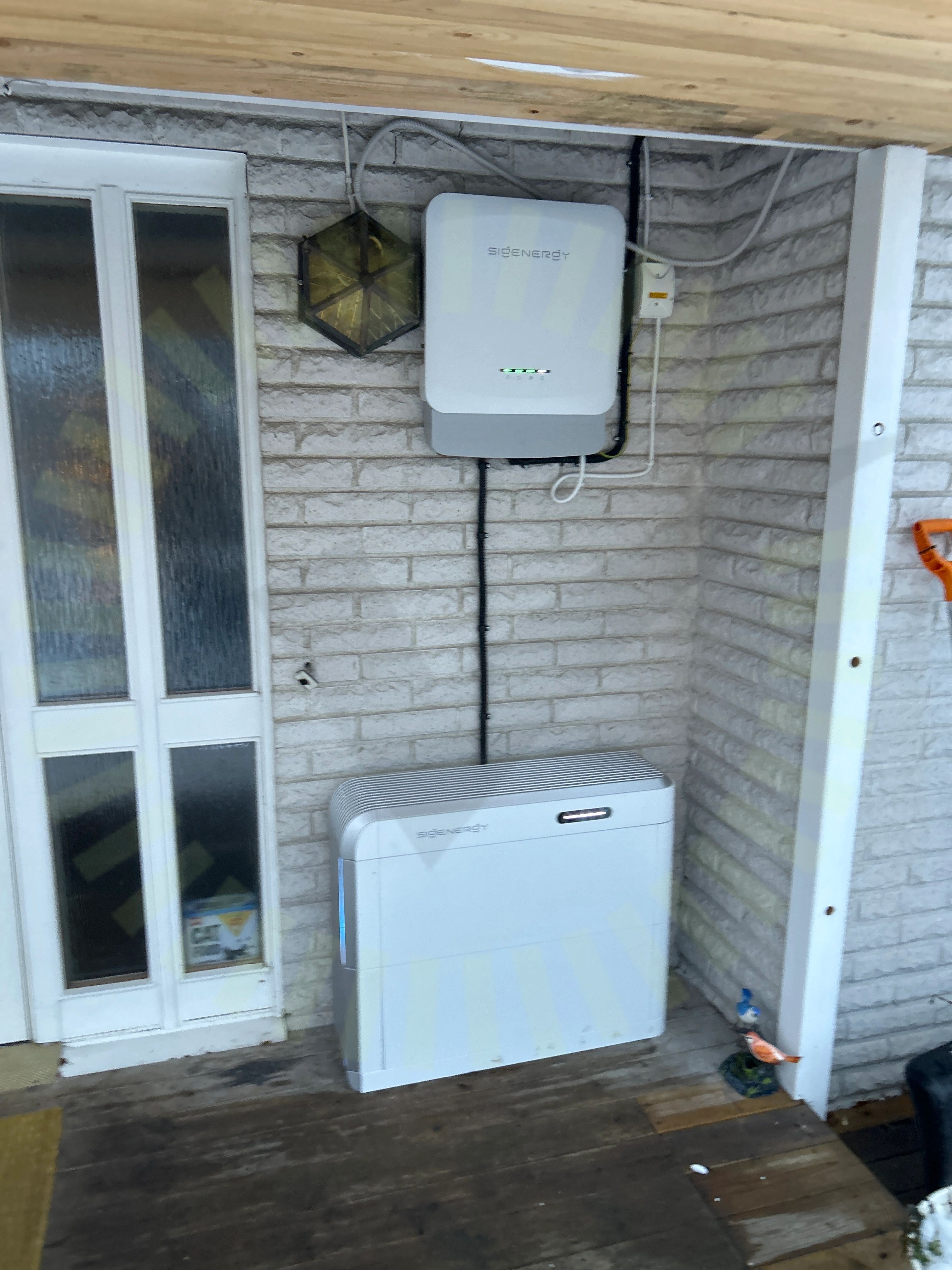

+ 4

94% godkända

6% ej godkända

Om installationen

Paneler

AIKO: MAH60Db

Montagesystem

ESDEC Lutande Panntak

Växelriktare

Sigenergy: Hybrid TP2

Batteri

Sigenergy: SigenStor BAT

Tillbehör

Undercentral

Tillbehör

Eastron: Sigen Sensor TP-CT120-DH

Tillbehör

Säkerhetsbrytare AC

Installerad av Moveco som har ett högt snittbetyg på 9.4 bland alla leverantörer som vi har besiktat hos

Kontrollpunkter

Allmänt (3)Batteri (14)Smartmätare (6)Säkerhetsbrytare AC (7)Tak 1: AIKO: MAH60Db (16)Tak 1: ESDEC Lutande Panntak (25)Undercentral (7)Varselmärkning (4)Växelriktare (35)

Allmänt

Godkända kontrollpunkter

3/3

Avtal

Mätprotokoll DC

Strängschema

Batteri

Anmärkningar

2/14

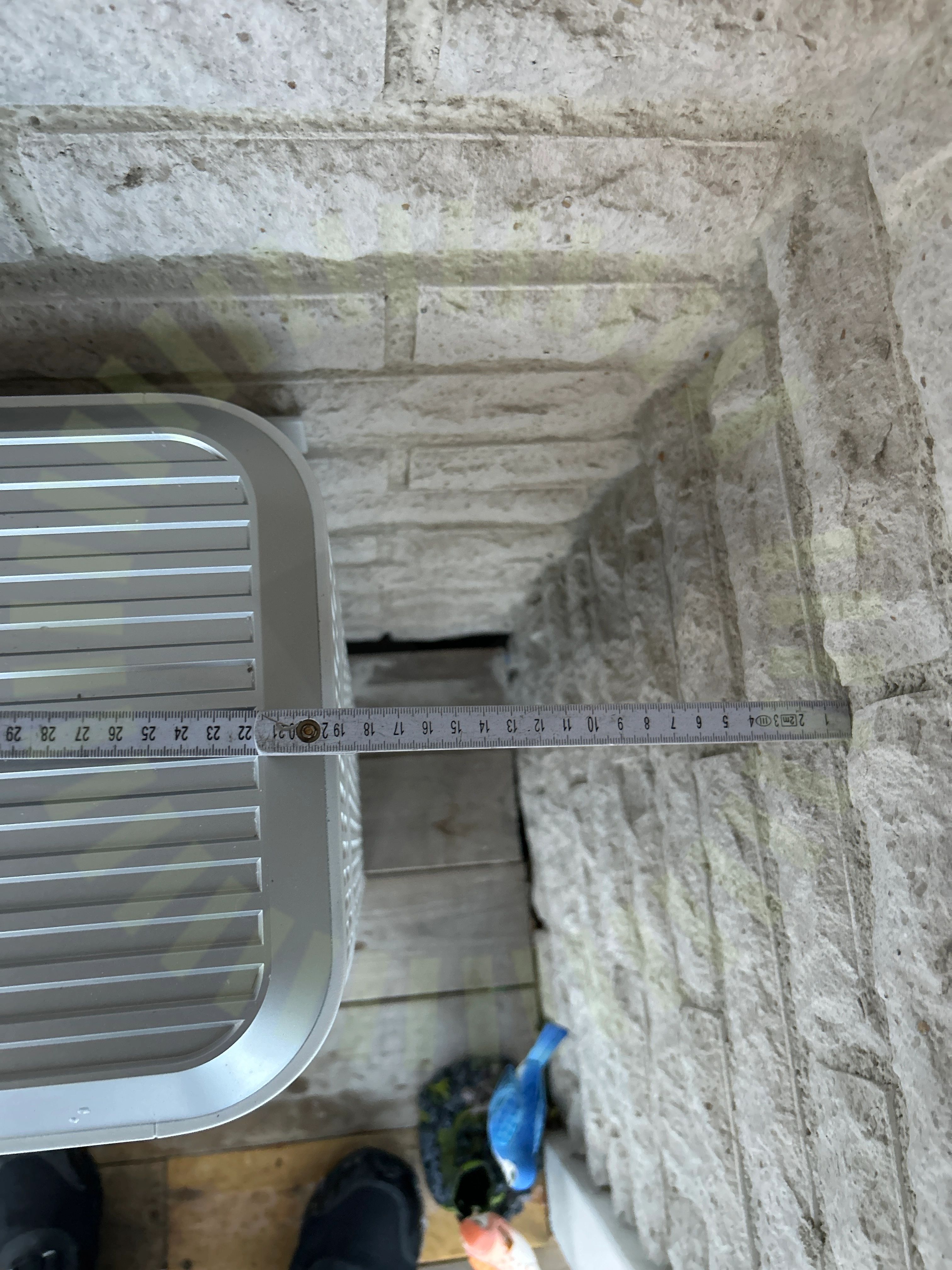

2.1 Avstånd närliggande objekt

Inte godkänd

Batteriet har inte rätt avstånd till omkringliggande material.

SigenStor BC Energy Storage System Installation Guide, Draft A, Sida 5

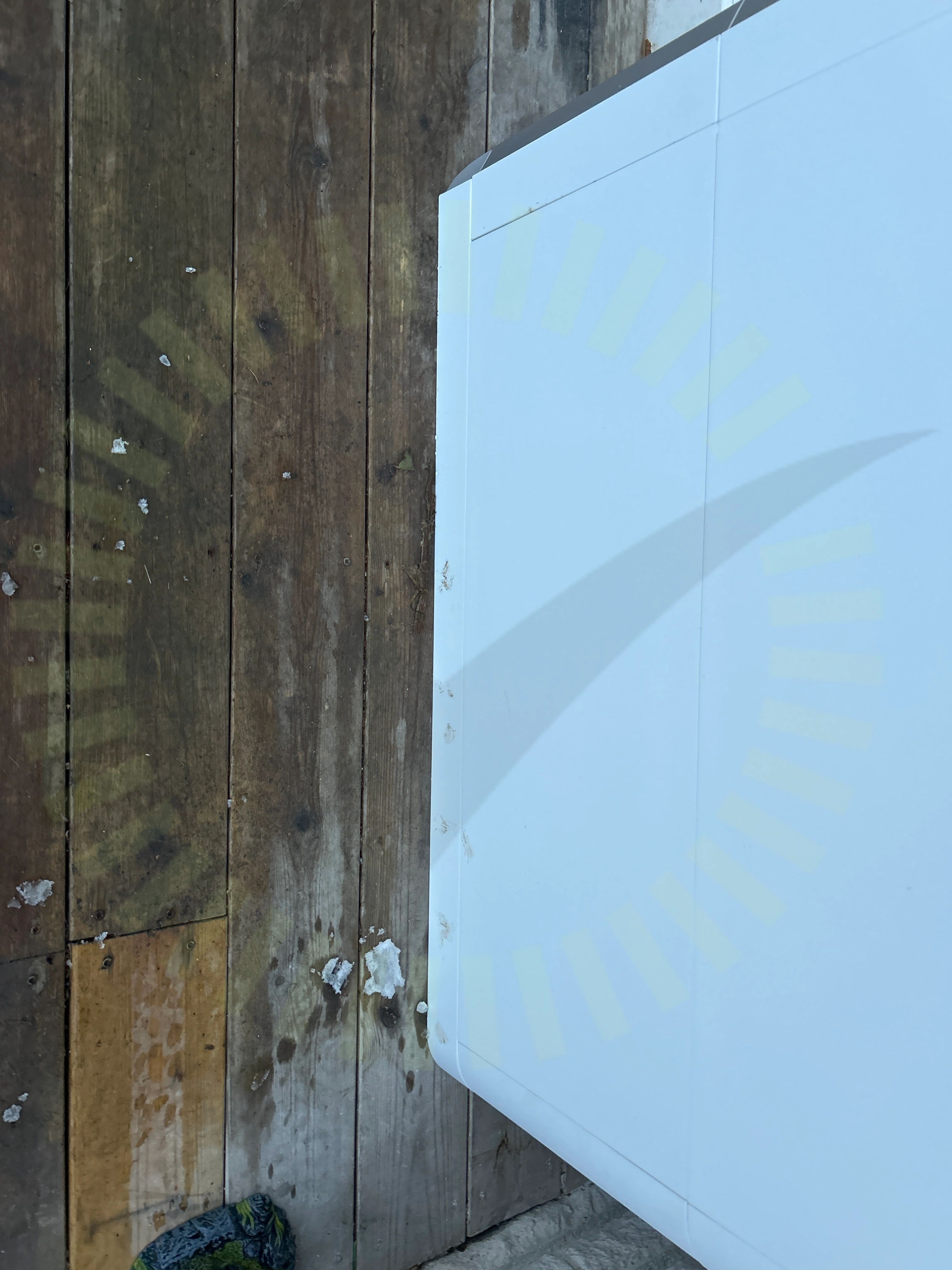

2.2 Placering av batteri

Inte godkänd

Batteriet får inte placeras på brännbart underlag.

SigenStor BC Energy Storage System Installation Guide, Draft A, Sida 5

Godkända kontrollpunkter

12/14

Avstånd till växelriktare

Batteri PE

Batterikåpor

DC anslutning

Fastsäkring av produkt

Lutning

Signalkabel batteri

Skador

Smartmätare

Tillgång till batteriet

Uppfästning av kablage

Väderskydd

Smartmätare

Godkända kontrollpunkter

6/6

Anslutning av CT klämmor

Fastsäkring av produkt

Matning till smartmätare

Placering av CT klämmor

Signalkabel till växelriktaren

Skador signalkablage

Säkerhetsbrytare AC

Godkända kontrollpunkter

7/7

Anslutningar i brytare

Egenskaper

Identifiering

Infästning

Kabelinföringar

Placering Säkerhetsbrytare

Skada vid brytare

Tak 1: AIKO: MAH60Db

Anmärkningar

2/16

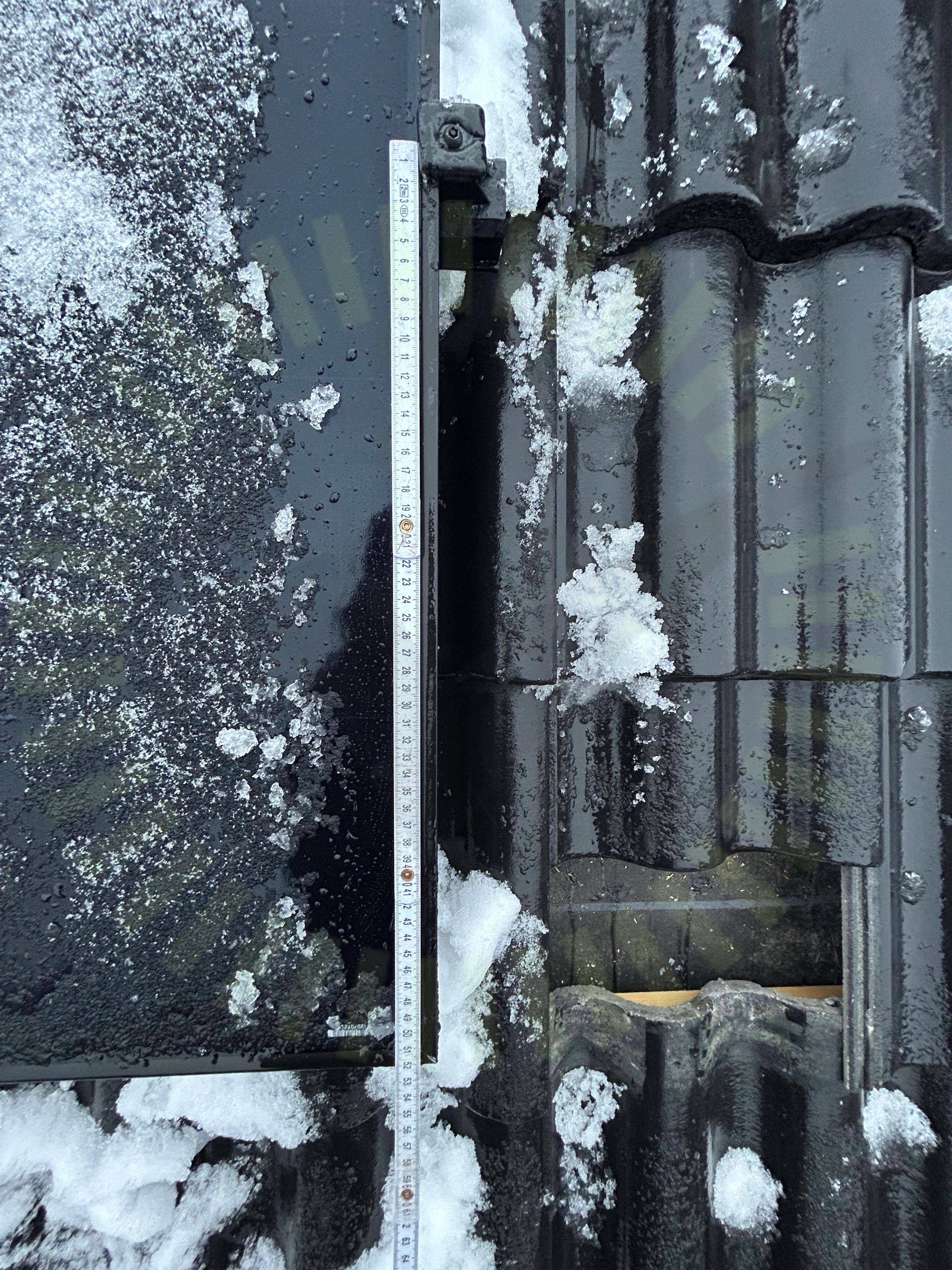

5.1 Klämmornas placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon.

AIKO PV Module Installation Manual Dual Glass Module, version 202502 sid 18. / AIKO Neostar Clamping Zone Extension, Sida 20.

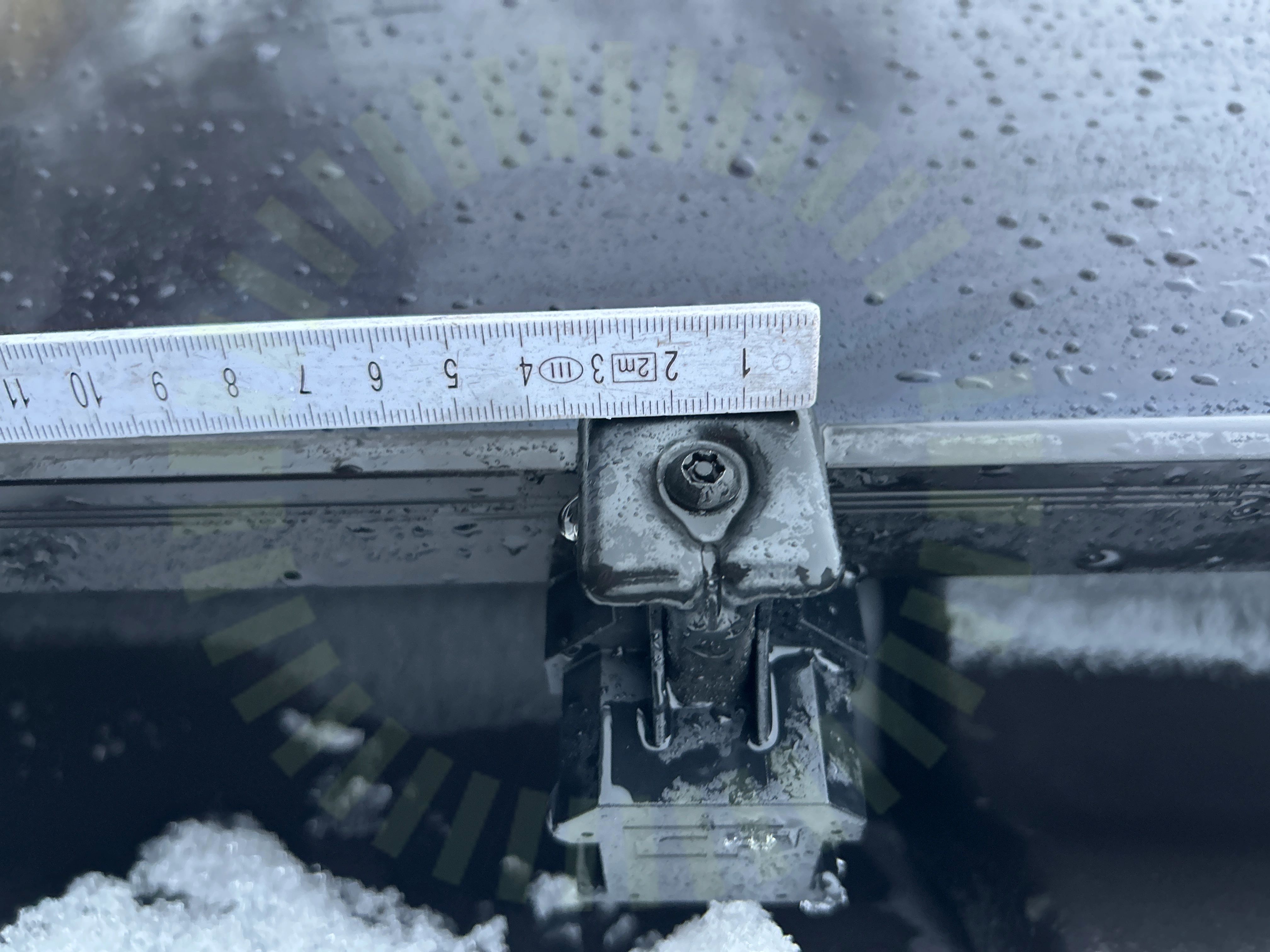

5.2 Klämmornas storlek

Inte godkänd

Panelklämmornas storlek uppfyller inte tillverkarens krav.

AIKO PV Module Installation Manual Dual Glass Module version 202502 sid 17

Godkända kontrollpunkter

14/16

Avstånd till hav

Dräneringshål

Förbindelse av kontakter

Föremål mot bakstycke

Klämmornas överlappning

Kontaktdon

Kopplingslåda böjradie

Panelkablagets böjradie

Panelramar separerade

Skador på panel

Skugga

Spänningar i ram

Stress på kontakter

Strängförläggning

Tak 1: ESDEC Lutande Panntak

Godkända kontrollpunkter

25/25

DC kabel förläggning

Dräneringskanal

Främmande material

Föremål mellan skena och panelram

Kabeldragning mellan takytor

Kabeluppfästning

Klämmans placering i skena

Läktinfästning

Mittklämmor

Panelstorlek

Skador

Skenans utstick för klämma

Skenornas infästning

Skenornas överhäng

Skenskarvar

Snö- och Vindlastberäkning

Säkerhetsavstånd

Takets lutning

Takgenomföring

Takkrokarnas CC

Takkrokens höjdjustering

Underbyggnad

Underliggande takpanna

Väderbeständigt material

Ändklämmor

Undercentral

Anmärkningar

1/7

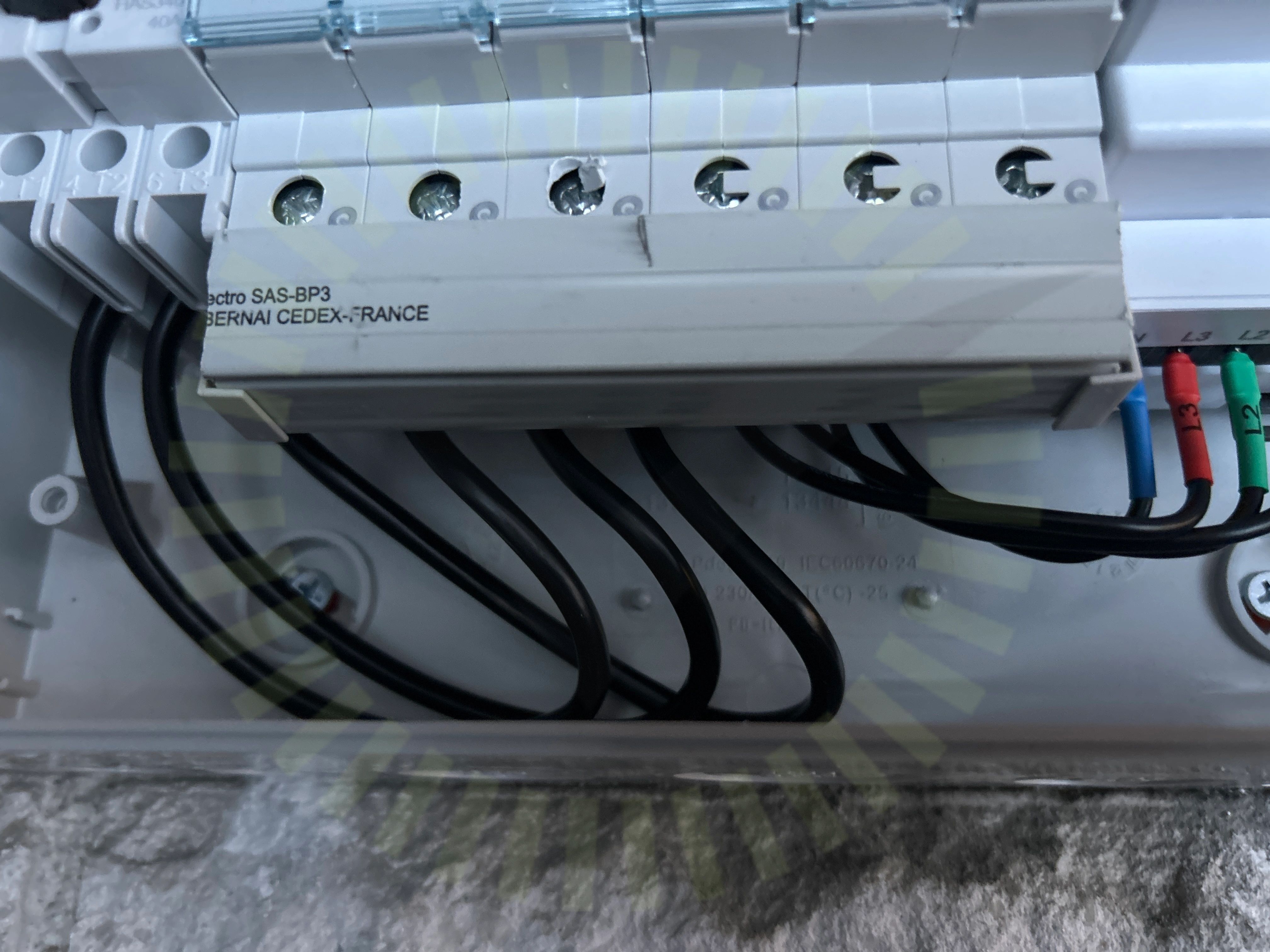

7.1 Fasskena

Inte godkänd

Fasskena är placerad där det kan bli kondens. Skapar kortslutningsrisk.

Godkända kontrollpunkter

6/7

Femledarsystem

Infästning

IP-Klassning

Kabelinföringar

Placering

Skydd mot beröring

Varselmärkning

Anmärkningar

1/4

8.1 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas vid växelriktaren.

SS 436 40 00 (712.514.102)

Godkända kontrollpunkter

3/4

Informering av solceller

Missvisande varselmärkning

Varning för backspänning

Växelriktare

Anmärkningar

2/35

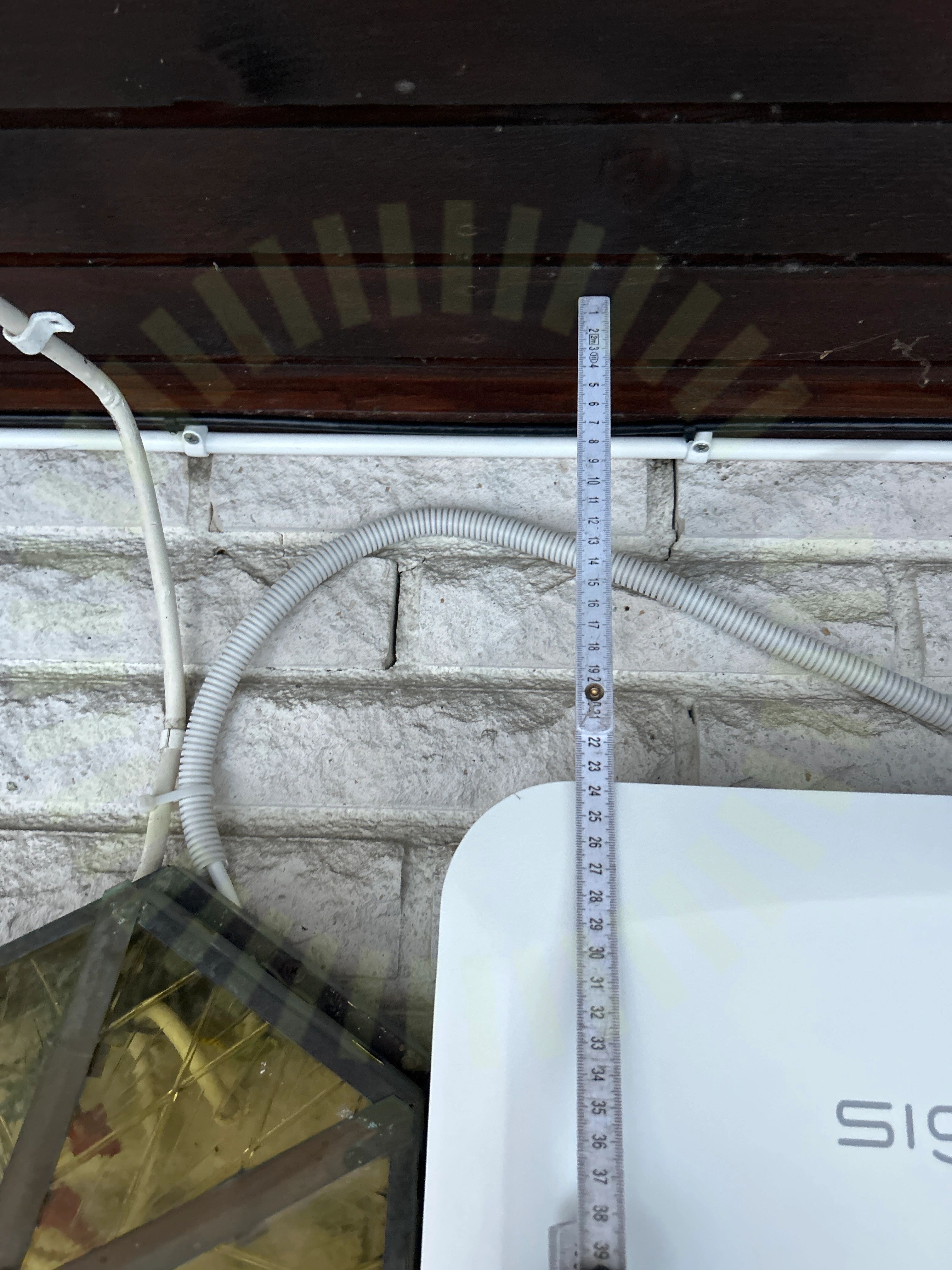

9.1 Avstånd närliggande objekt

Inte godkänd

Växelriktaren har inte korrekt avstånd till omkringliggande material.

Sigen Hybrid (3.0-12.0) TP2 series Installation Guide, Version 1, Sida 5

9.2 Fastsäkring av produkt

Inte godkänd

Växelriktaren är inte fastsäkrad ordentligt. Låsskruvar ej åtdragna.

Sigen Hybrid (3.0-12.0) TP2 series Installation Guide, Version 1, Sida 7

Godkända kontrollpunkter

33/35

AC Kablage förläggning

Anslutning av ledare

Anslutning av växelriktare

Avstånd till havet

Bakomliggande material

DC Kablage egenskaper

DC Kablage förläggning

DC Kablage skydd

DC Kontakter

DC Max Spänning

DC Max Ström

DC Min Spänning

Dubbel matning

Enkelisolerade ledare

Förskruvning

Huvudsäkring

Identifiering

Infästning

Jordning av chassi

Kabeldimensionering

Kablagets böjradie

Likspänningskomponenter

Mekanisk påverkan

Placering

Skadat kablage

Skarp kant

Stress på kontakter

Strängdesign

Säkringsdimension

Tillgänglighet

Väderbeständigt material

Väderskydd

Växelriktarens IP klassning
