Institutet för Solenergikvalitet

Besiktningsrapport

9.6
x

Installation genom

E.ON

Datum

22 mars 2024

Ort

Munsö, Stockholms län
Kabeluppfästning
Kabelinföringar
Anslutning av ledare
94% godkända6% ej godkända

Om installationen

PanelerJA Solar: JAM54S30 xxx/GR
MontagesystemRenusol: VS+
VäxelriktareSunGrow: SG15-20RT
TillbehörSäkerhetsbrytare AC
E.ON

Installerad av E.ON som har ett medelhögt snittbetyg på 8.5 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmän

Godkända kontrollpunkter

3/3
AvtalMätprotokoll DCSträngschema

JA Solar: JAM54S30 xxx/GR

Godkända kontrollpunkter

16/16
Avstånd till havetDräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas placeringKlämmornas överlappningKontaktdonKopplingslåda böjradiePanelkablagets böjradiePanelramar separeradePunktbelastningSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggning

Renusol: VS+

Anmärkningar

2/21
Kabeluppfästning

3.1 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd.

SS 436 40 00 (712.522.101)
Underliggande takpanna

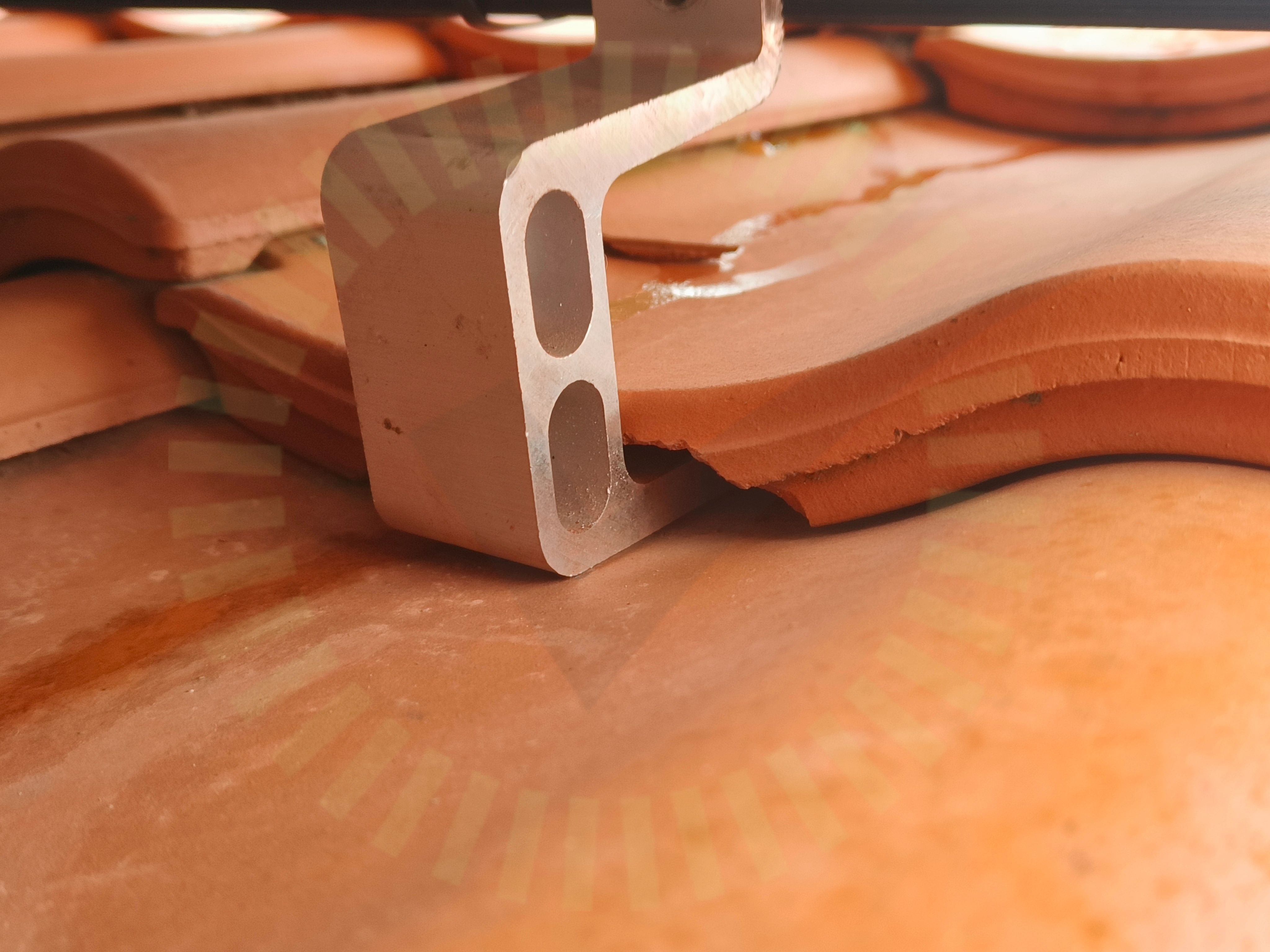

3.2 Underliggande takpanna

Inte godkänd

Takkrok ligger an mot underliggande takpanna.

Renusol VS+ | 12/2023-v2 SV | Installationsanvisning, Sida 12 och 37

Godkända kontrollpunkter

19/21
DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKlämmans placering i skenaMittklämmorPlaceringRåspontsinfästning SkadorSkenans utstick för klämmaSkenornas höjdjusteringSkenornas infästningSkenornas överhängSkenskarvarSnö- och VindlastberäkningTakets lutningTakkrokarnas CCVäderbeständigt materialÄndklämmor

SunGrow: SG15-20RT

Anmärkningar

2/40
Anslutning av ledare

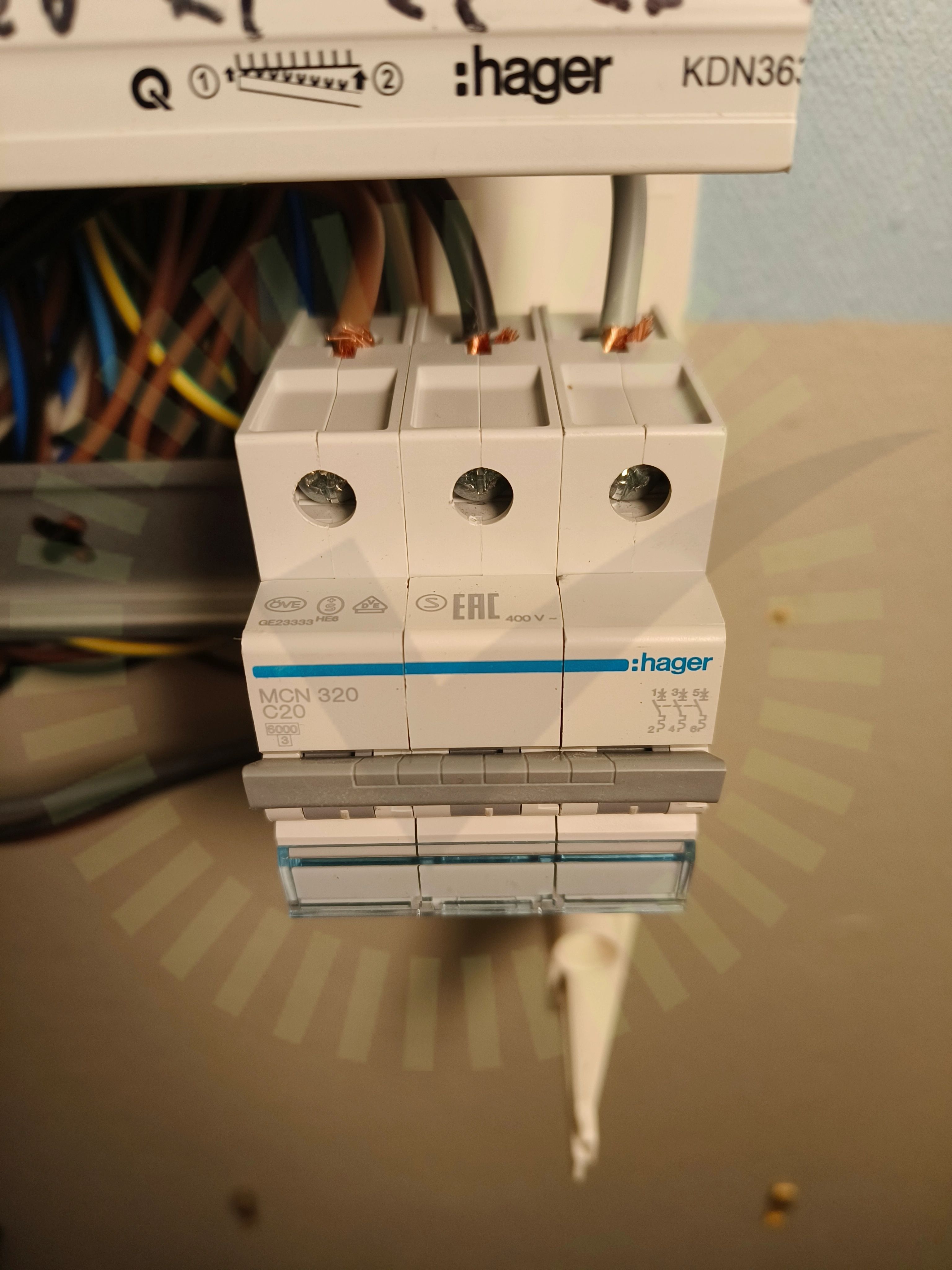

4.1 Anslutning av ledare

Inte godkänd

Kardeler spretar från plint.

SS 436 40 00 (134.1.4)
Genomföringar

4.2 Genomföringar

Inte godkänd

Genomföring inte tätad.

SS 436 40 00 (527.2.1)

Godkända kontrollpunkter

38/40
AC kablage förläggningAC Kablage förläggningAnslutning av växelriktareAvstånd närliggande objektBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareFastsäkring av produktFörskruvningHuvudsäkringIdentifieringInformering av solcellerInfästningJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanMissvisande varselmärkningPlaceringSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgänglighetVarning för backspänningVarning för likspänningVäderbeständigt materialVäderskyddVäxelriktarens IP klassning

Säkerhetsbrytare AC

Anmärkningar

2/7

5.1 Egenskaper

Inte godkänd

Då kabelinföringar inte är täta så blir AC-brytarens IP klassning försämrad.

Kabelinföringar

5.2 Kabelinföringar

Inte godkänd

Kabelinföring sluter inte runt kabeln och håller inte tätt.

Godkända kontrollpunkter

5/7
Anslutningar i brytareIdentifieringInfästningPlacering SäkerhetsbrytareSkada vid brytare
