Besiktningsrapport

7.9

Installation genom

Kopernicus

Datum

26 maj 2023

Ort

Falkenberg, Skåne län

Kopplingslåda

AC Böjradie

Skadat kablage

+ 8

83% godkända17% ej godkända

Om installationen

PanelerSolarWatt: Vision AM 4.0

OptimerareSolarEdge: P650-P950

MontagesystemWeland Stål: Råspont

MontagesystemK2: SingleRail: CrossHook 3S

VäxelriktareSolarEdge: SE25-30k

TillbehörSäkerhetsbrytare AC

Installerad av Kopernicus som har ett högt snittbetyg på 9.3 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

1/1

1.1 Dokumentation

Inte godkänd

Slutdokumentation felaktig. Lämnar garanti för att det är K2 montagesystem i själva verket är det weland stål. Egenkontroll för montage är daterat till 2022-02-25 datum är felaktigt.

SolarEdge: P650-P950

Anmärkningar

1/5

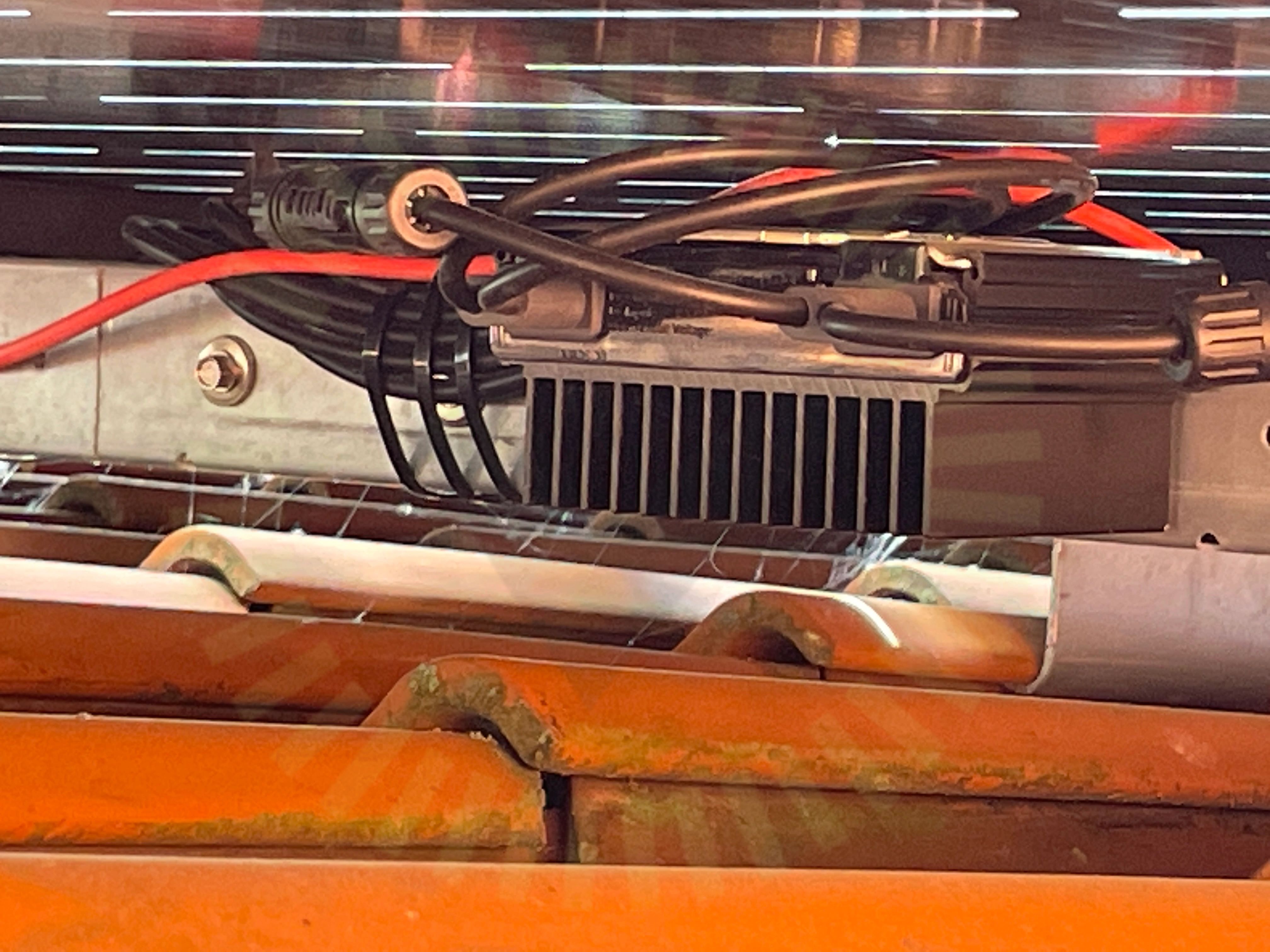

2.1 Optimerare: Dragavlastade

Inte godkänd

Kablarna skall vara dragavlastade för att det inte ska uppstå problem med optimerarnas utgångar.

Tillverkarens anvisningar

Godkända kontrollpunkter

4/5

KompatibilitetKontakterOptimerare: Fastsäkring av produktOptimerare: Placering

SolarEdge: SE25-30k

Anmärkningar

2/36

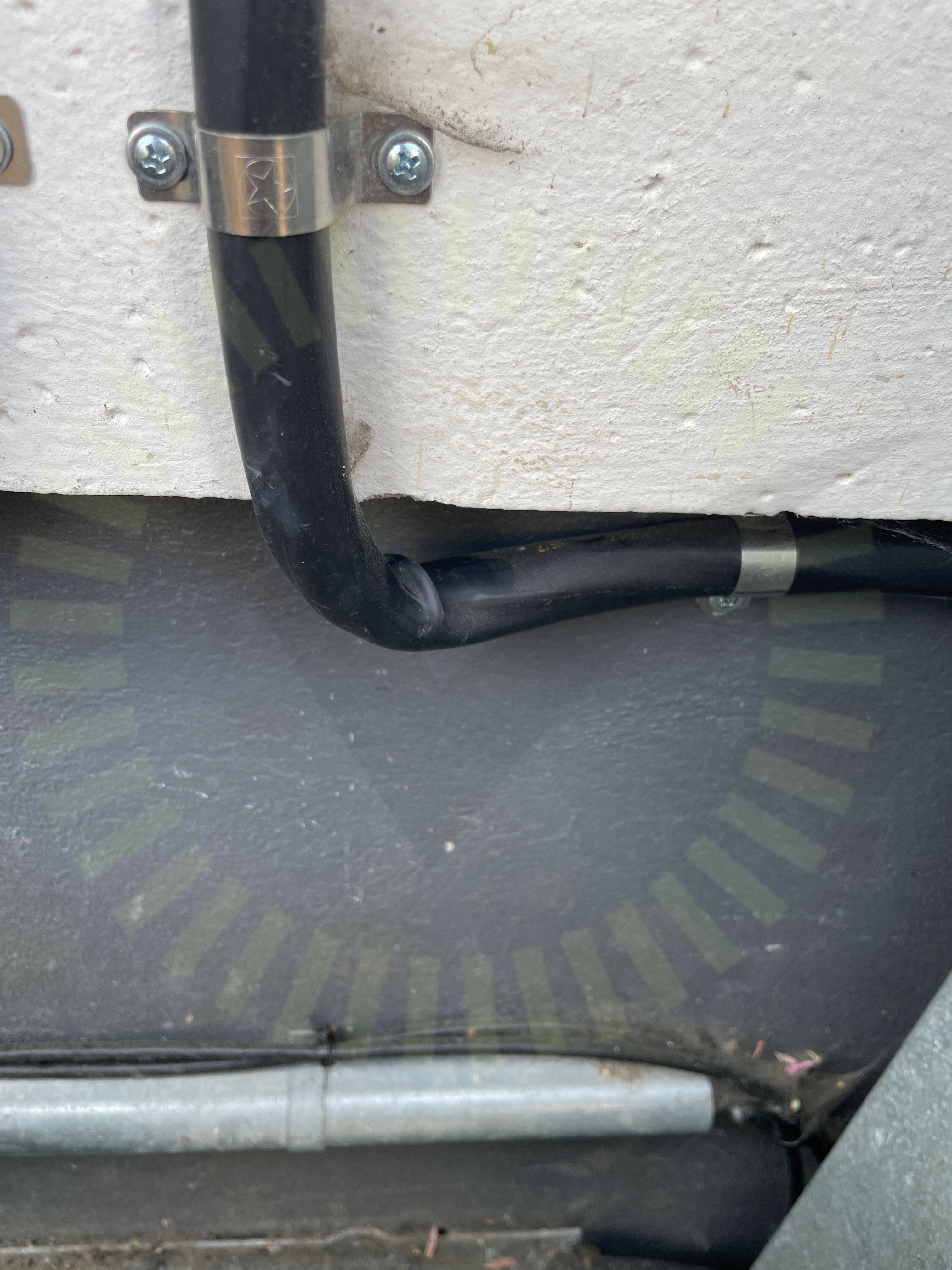

3.1 AC Böjradie

Inte godkänd

Kabelns böjradie inte godkänd.

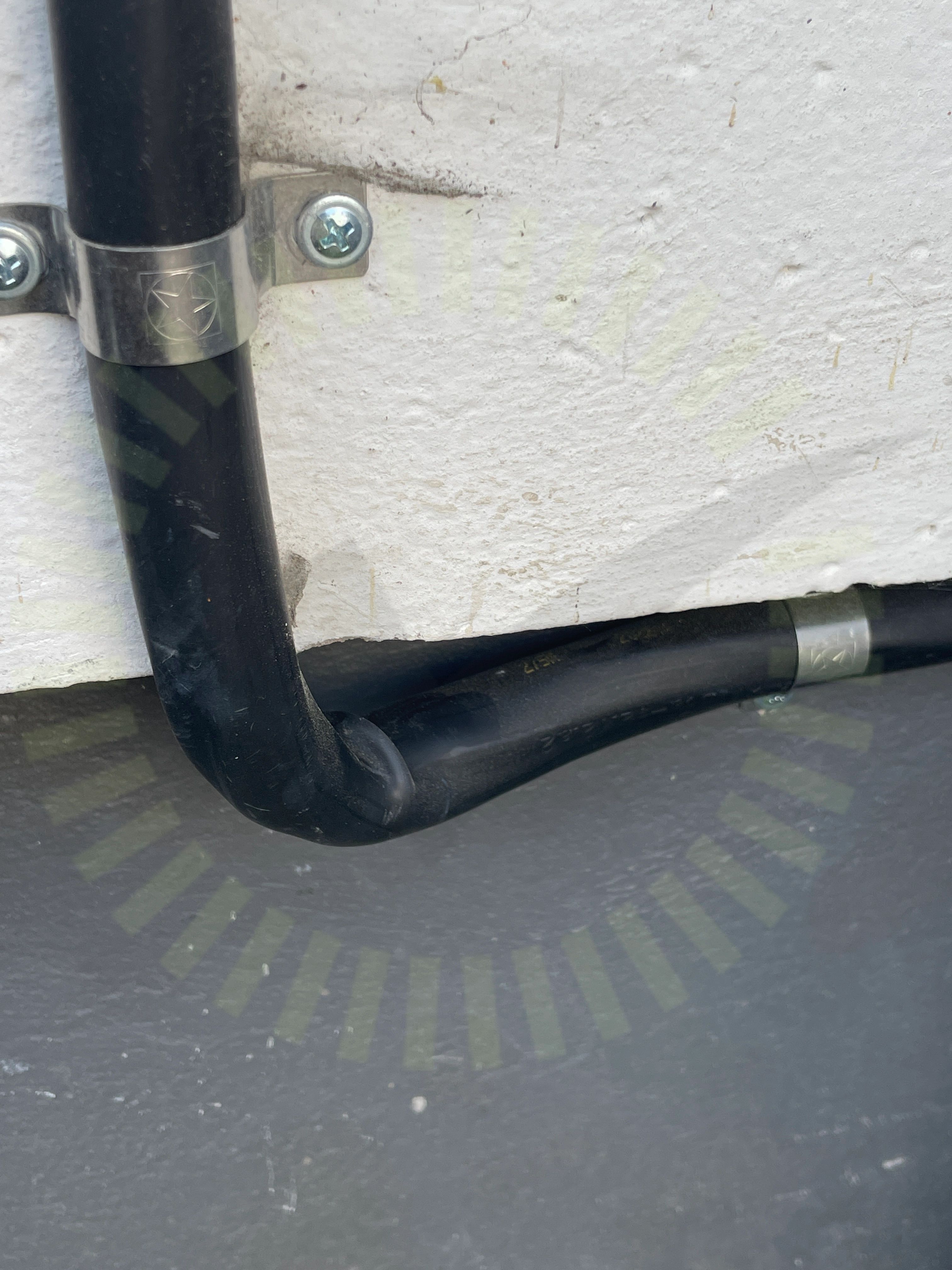

3.2 Skadat kablage

Inte godkänd

Skarp böj på AC kabel, risk för skadade ledare inne i kabel

Godkända kontrollpunkter

34/36

AC Anslutning VäxelriktareAC Kablage förläggningAC kablage skarp kantAvståndAvtalDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC Kontakter anslutningDC Kontakter stressGenomföringarHuvudsäkringInformering av solcellerInfästningKabeldimensioneringKontakterLedare FastspändaLikspänningskomponenterMissvisande varselmärkningMärkningMätprotokoll DCSträngdesignSträngschemaSäkringsdimensionSäkringsdimensionTillförlitligt fästUppskalad ledareUtrymmeVarning för backspänningVarning för likspänningVentilationVinkelVäderbeständigt materialVärmeutveckling

SolarWatt: Vision AM 4.0

Anmärkningar

3/13

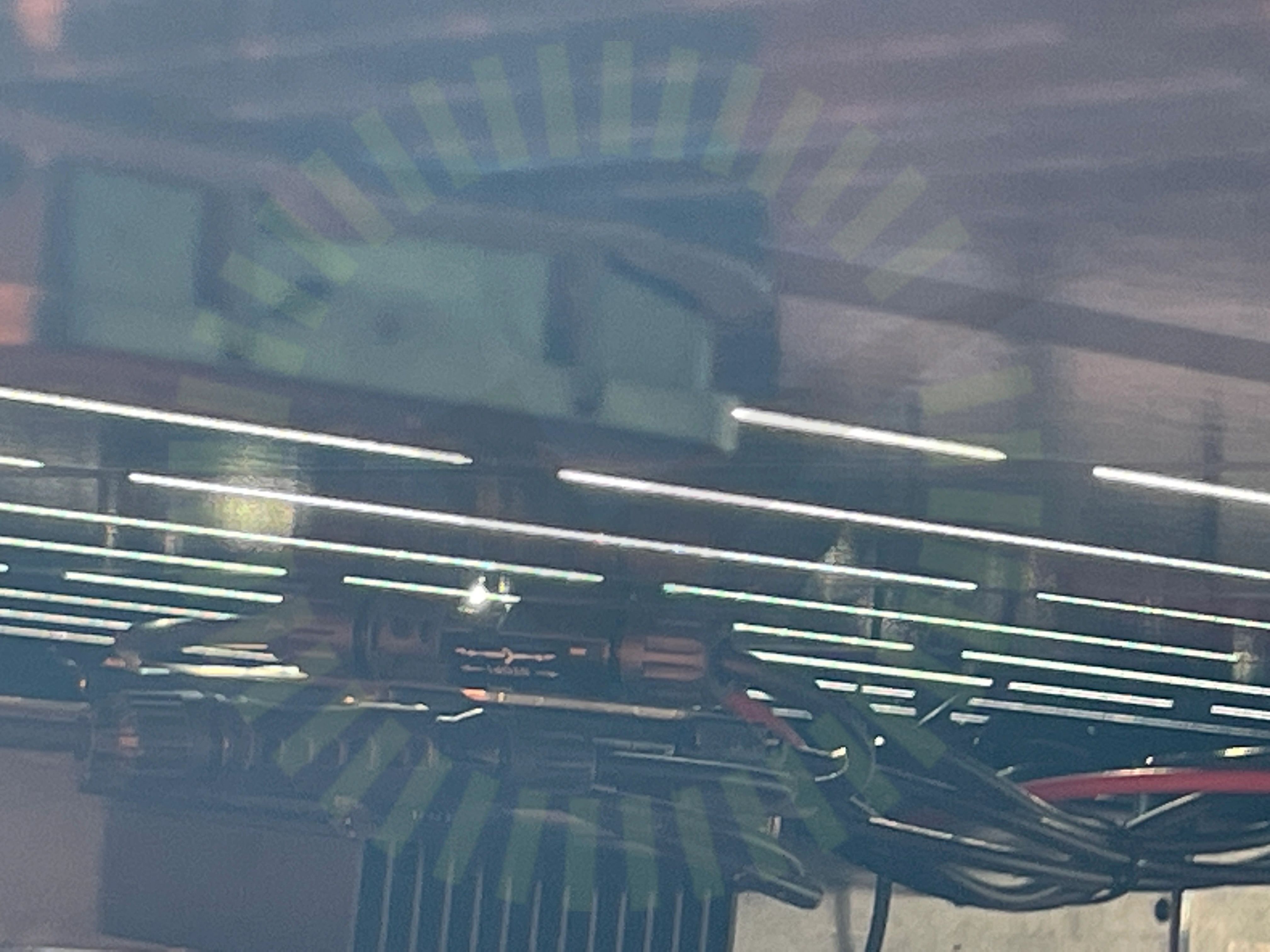

4.1 Föremål mot bakstycke

Inte godkänd

Föremål trycker mot panelens bakstycke.

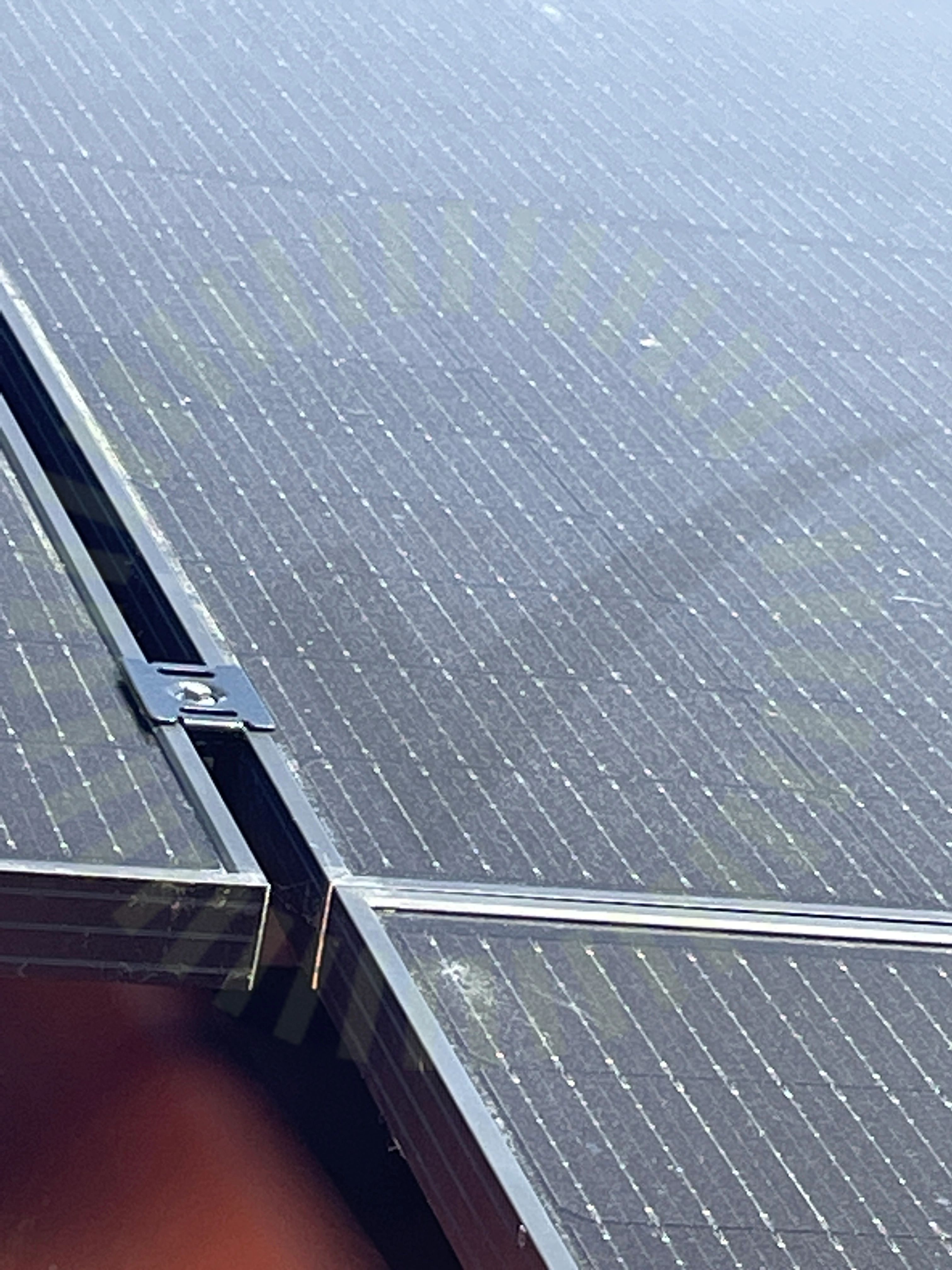

4.2 Panelramar separerade

Inte godkänd

Panelramarna är inte separerade

SolarWatt Installationsmanual, #04038 | Rev 4 | 23.08.2022, Sida 19

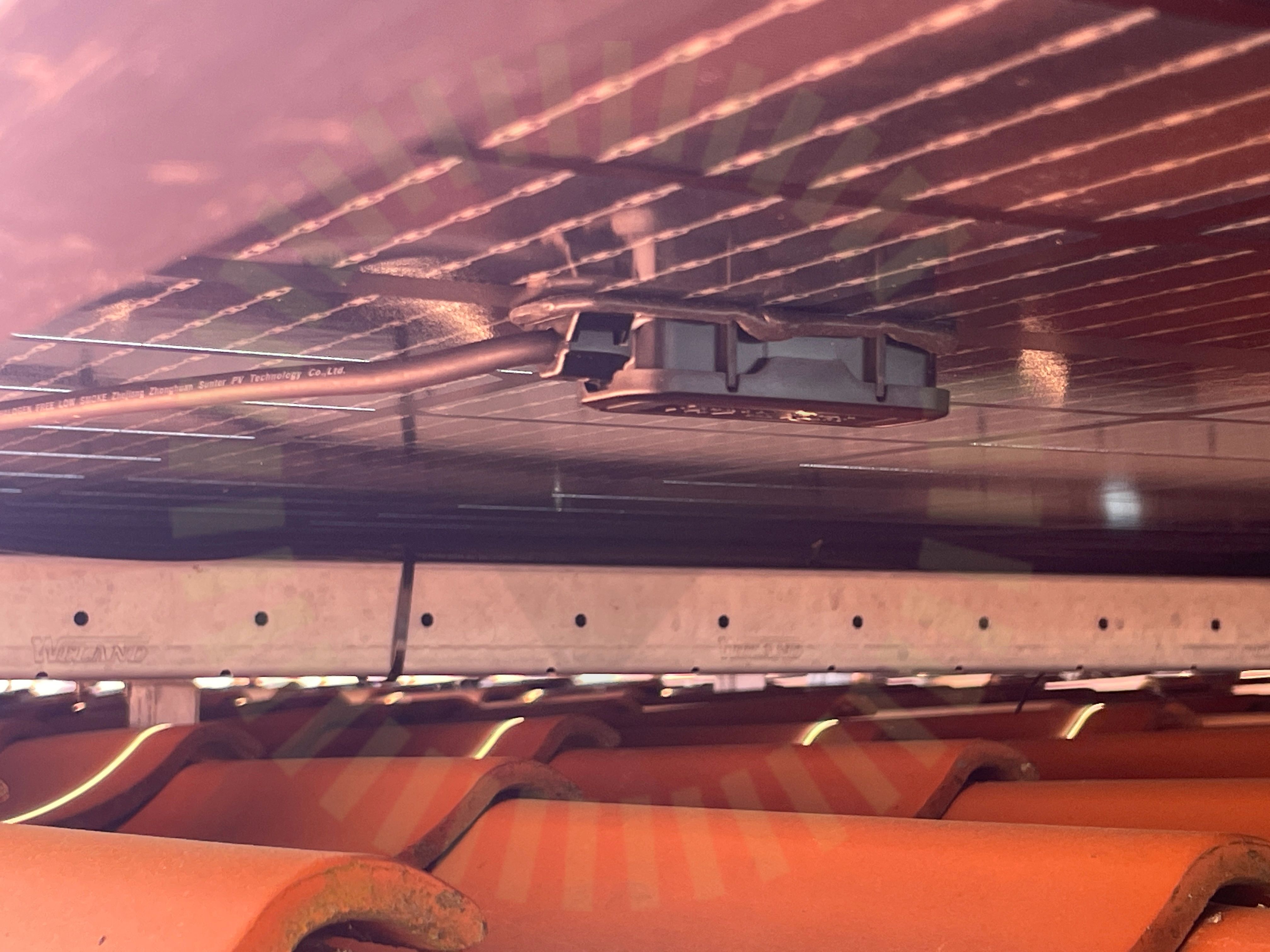

4.3 Kopplingslåda

Inte godkänd

Kablaget sitter för spänt från kopplingslådan till skenan.

Godkända kontrollpunkter

9/13

DräneringshålFörbindelse av kontakterKlämmornas placeringKlämmornas överlappningPanelkablagets böjradiePunktbelastningSkuggaSpänningar i ramStress på kontakter

Ej tillgängligt vid besiktning

1/13

Strängförläggning

Säkerhetsbrytare AC

Godkända kontrollpunkter

6/6

BöjradieEgenskaperFörskruvningarInfästningPlaceringRakt monterad

Växelriktare

Anmärkningar

1/1

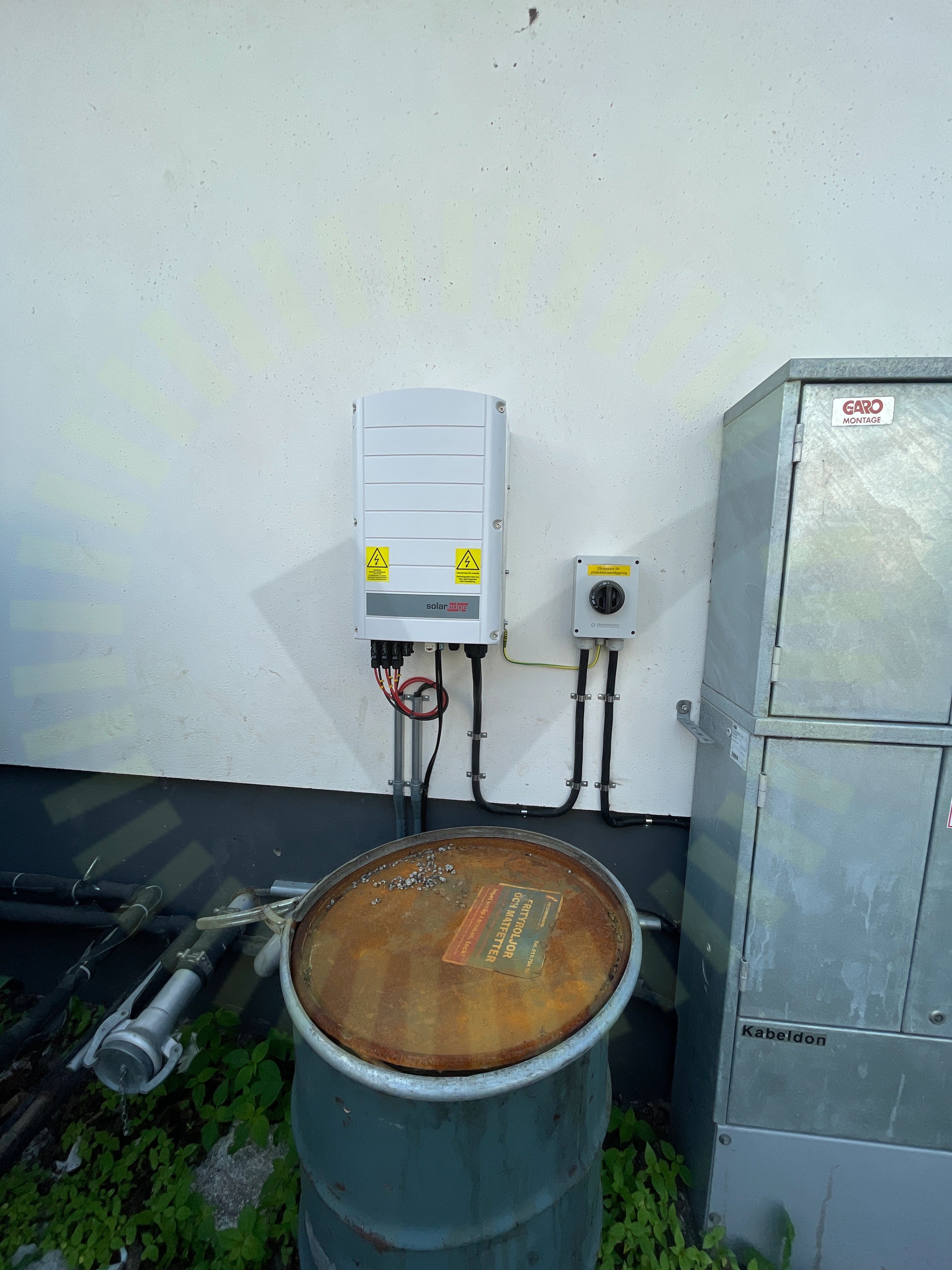

6.1 Skydd kring växelriktare

Överenskommelse

Skydd kring växelriktare ska göras enligt mötesprotokoll. Kopernicus skall ta fram en lösning.

Weland Stål: Råspont

Anmärkningar

7/23

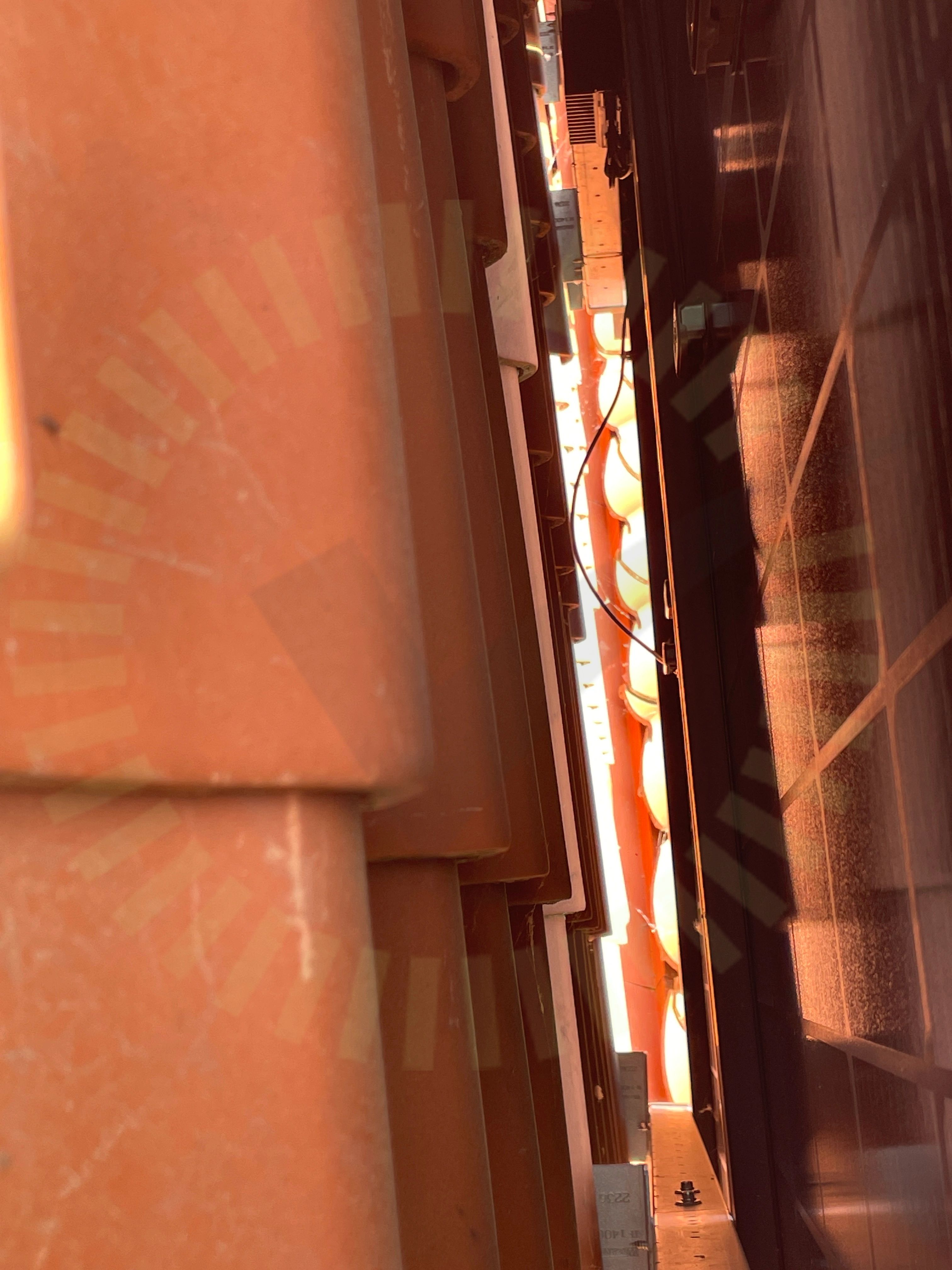

7.1 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd.

SS 436 40 00 (712.521.101 och 522.8.4)

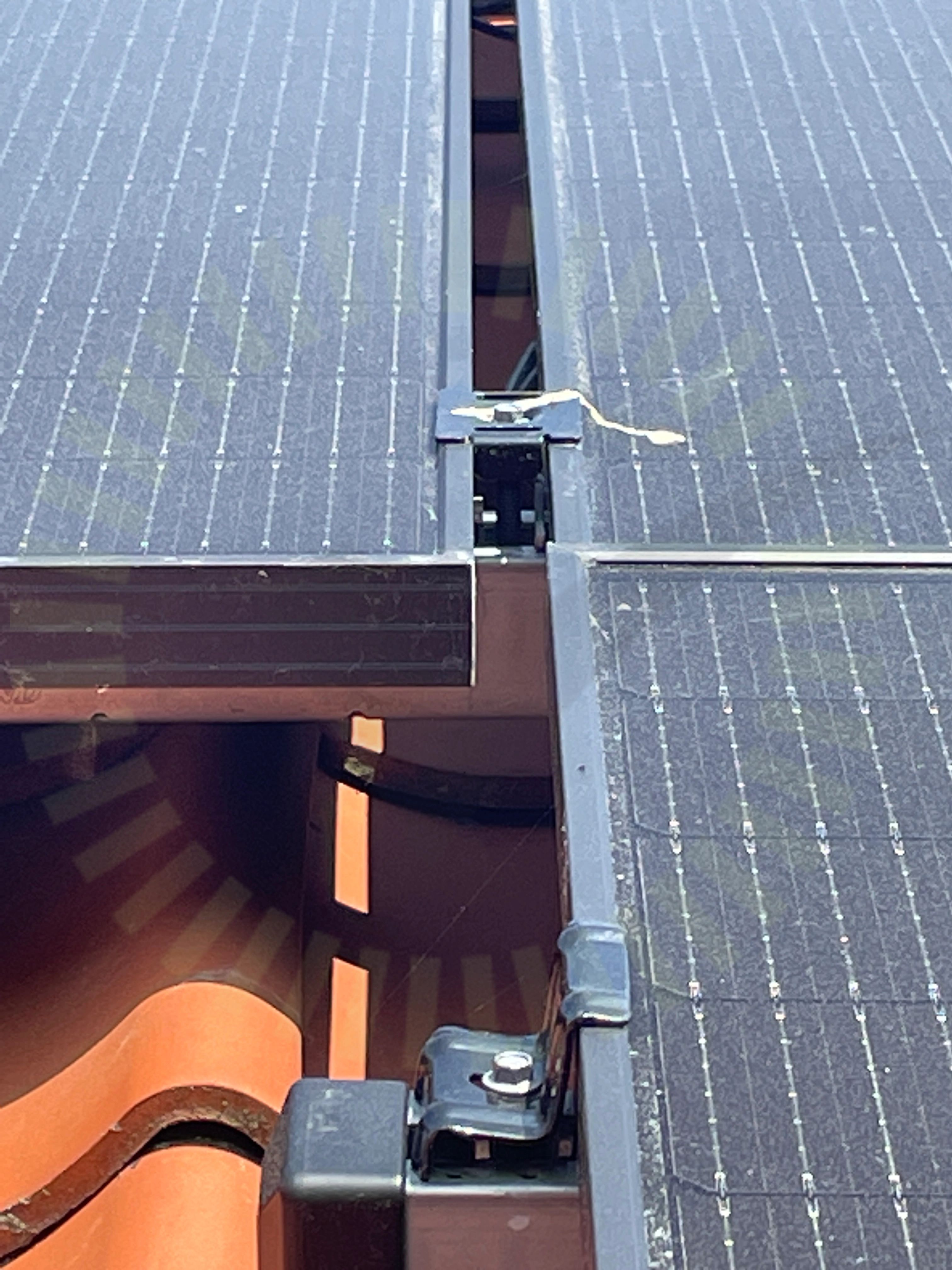

7.2 Klämmor rätt förläggning

Inte godkänd

Fästen ligger inte korrekt i skenan. Bottendel är skadad.

MA5111 Sid 1 (1) | Version 4 - 221117

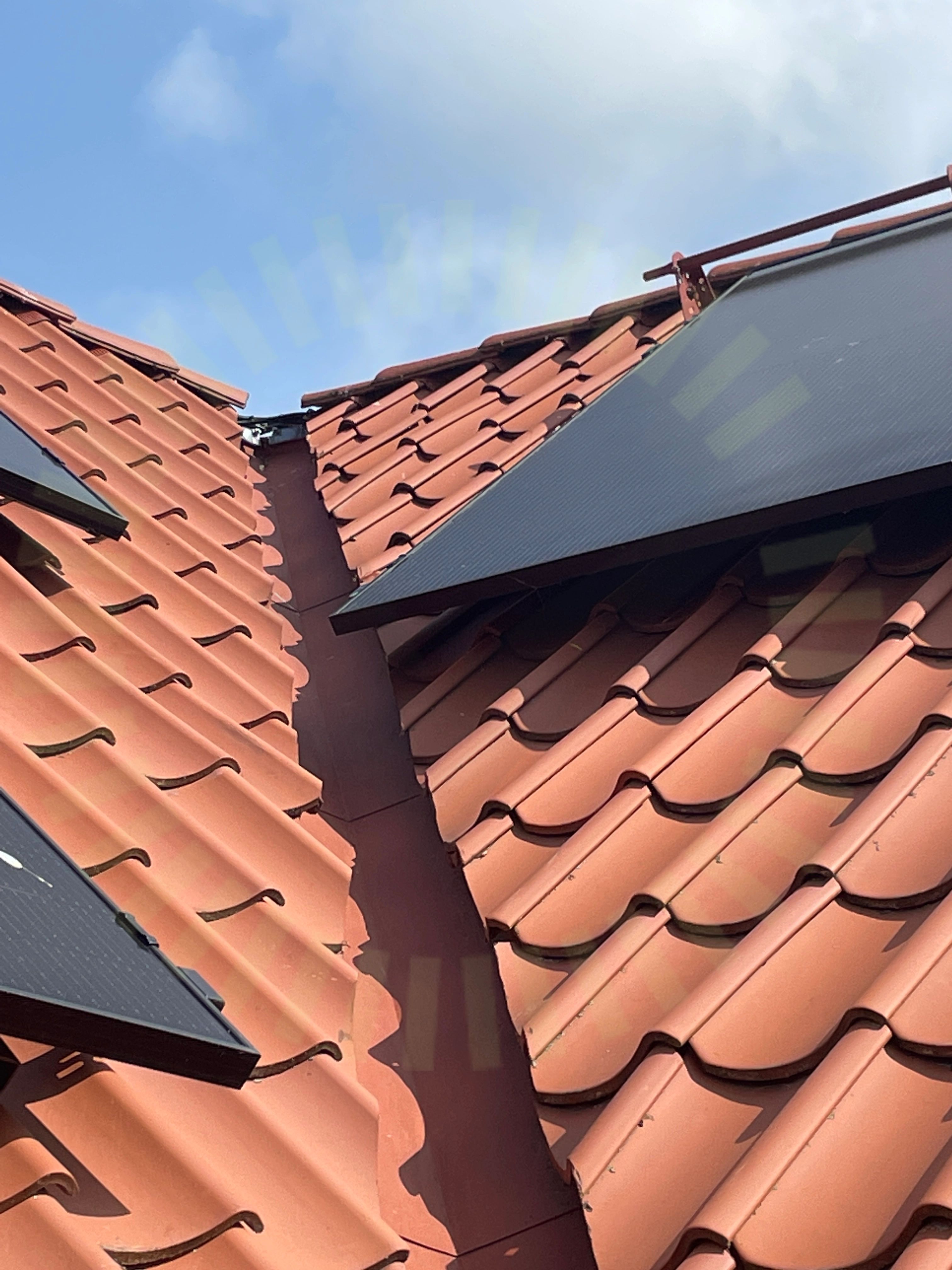

7.3 Placering

Inte godkänd

Paneler sticker utanför takets kant

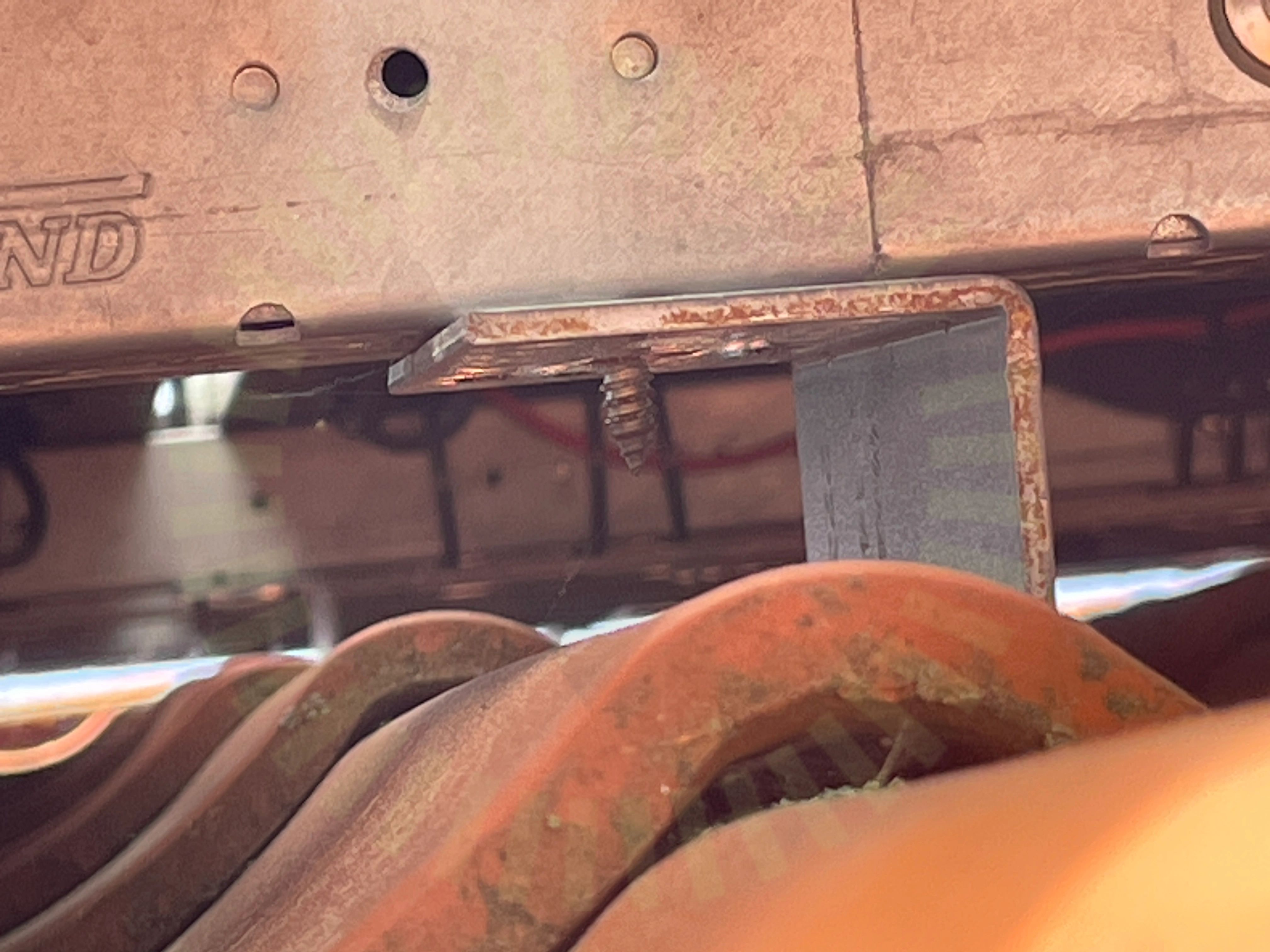

7.4 Skenornas infästning

Inte godkänd

Skenan är inte fäst i infästningsmaterialet korrekt. Endast en skruv

MA5102 Sid 1 (1) | Version 3 - 221101

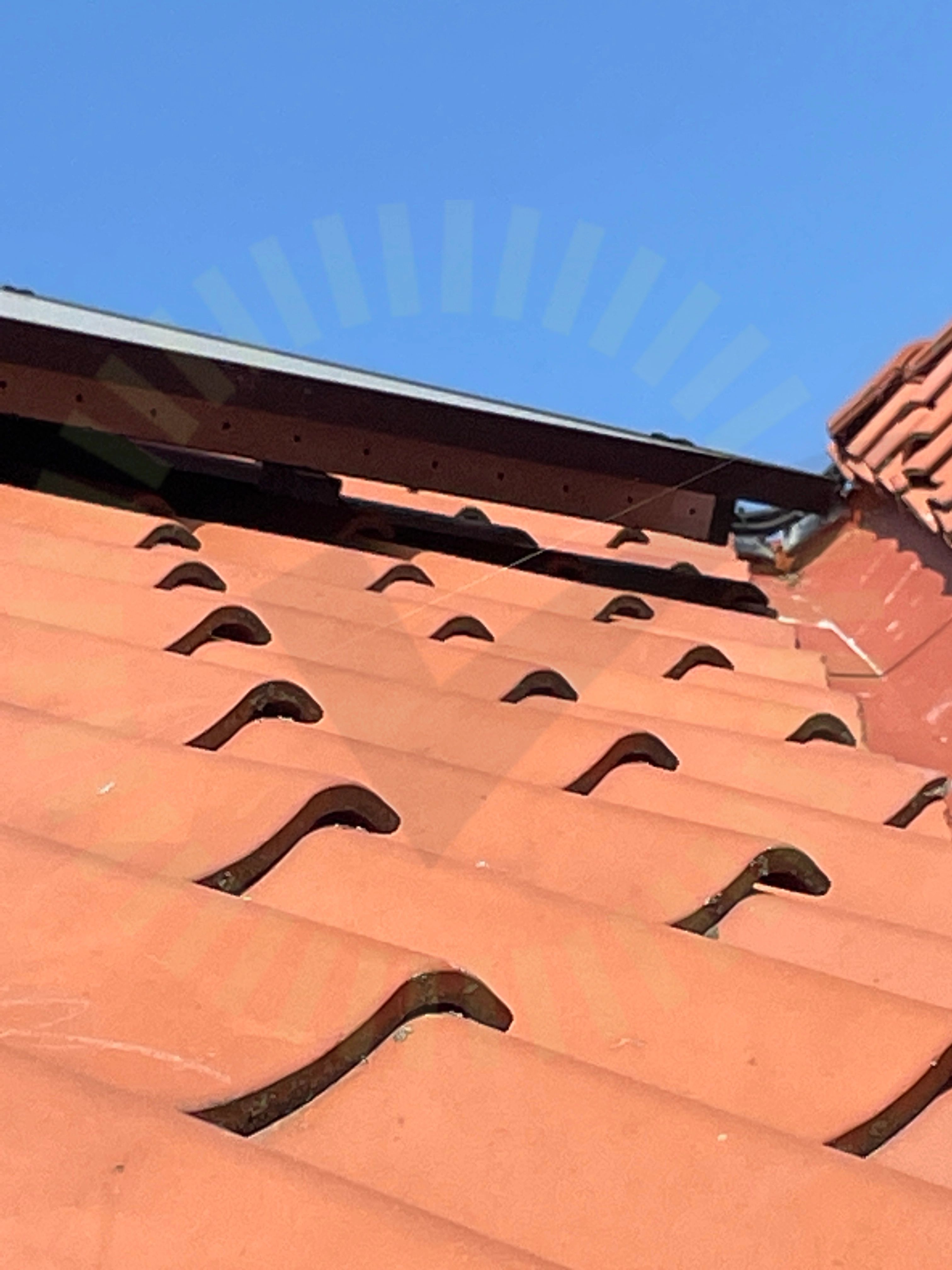

7.5 Skenornas överhäng

Inte godkänd

Överhäng överstiger tillverkarens anvisningar

7.6 Snö- och Vindlastberäkning

Inte godkänd

Layout i lastberäkning stämmer inte överens med verkligheten

Tillverkarens montageanvisningar

7.7 Takkrokarnas CC

Inte godkänd

Lastberäkning stämmer ej överens med verkligheten så kontroll av korrekt cc mått är ej möjlig

MA5102 Sid 1 (1) | Version 3 - 221101

Godkända kontrollpunkter

14/23

DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorMittklämma skruvMittklämmorRåspontsinfästningSkadorSkenskarvarTvådelad TakkrokUnderliggande takpannaVäderbeständigt materialÄndklämmor skena Ändklämmor skruv

Ej tillgängligt vid besiktning

2/23

TakgenomföringUnderbyggnad
