Besiktningsrapport
8.7
Installation genom
Sun4Energy
Datum
8 november 2022
Ort
Norrköping, Östergötlands län
Skenornas infästning
Dragavlastade
Kabeluppfästning
92% godkända
8% ej godkända
Om installationen
Paneler
Longi: LR5-54HPH
Optimerare
SolarEdge: S-Serie
Montagesystem
ESDEC: ClickFit EVO Universal Hook
Växelriktare
SolarEdge: SE3K-10K
Installerad av Sun4Energy som har ett medelhögt snittbetyg på 8.2 bland alla leverantörer som vi har besiktat hos
Kontrollpunkter
Tak 1, ESDEC: ClickFit EVO Universal Hook
Anmärkningar
3/23

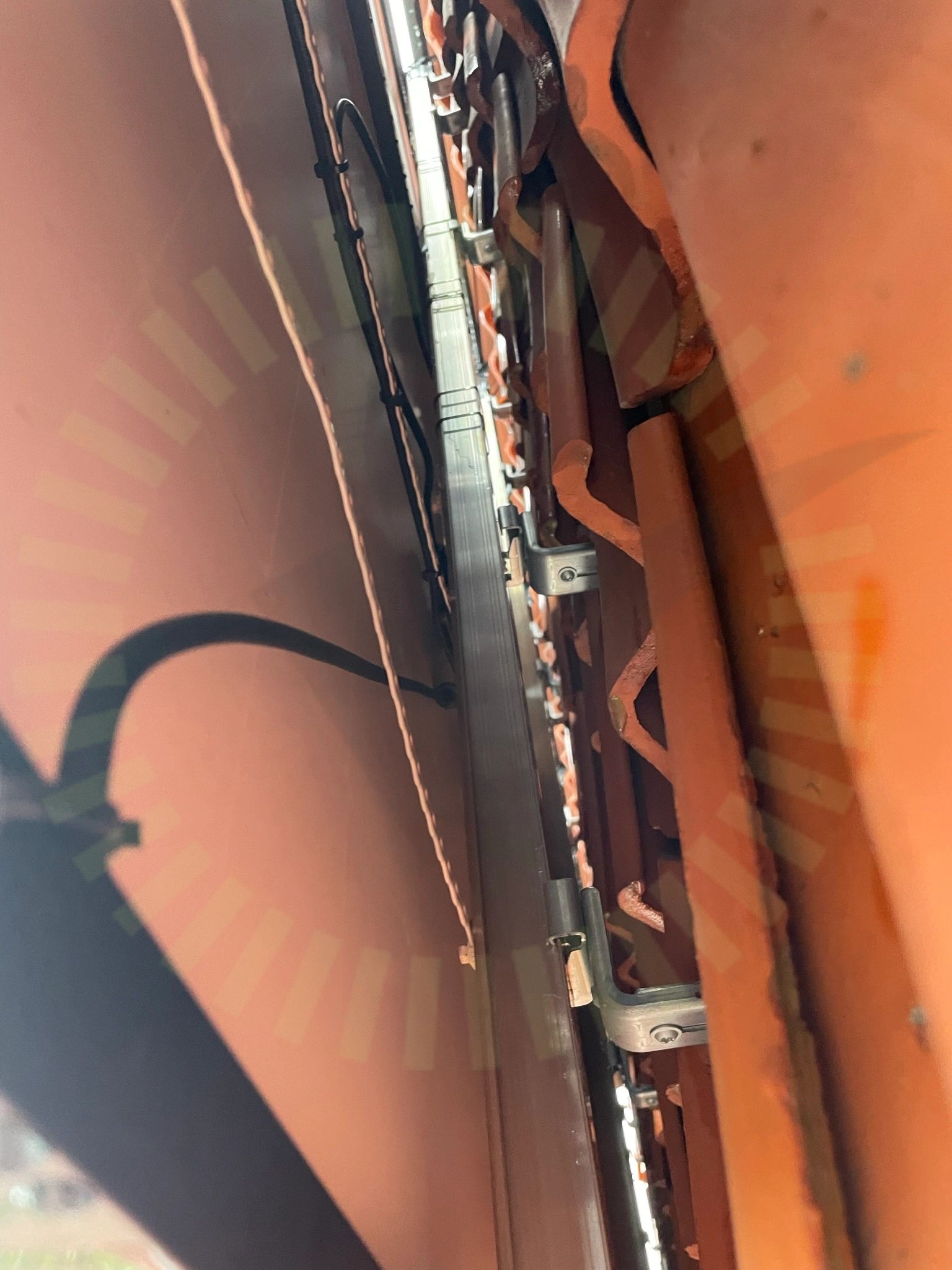

1.1 Kabeluppfästning
Inte godkänd
Frihängande kablage påträffat.
SS 436 40 00 (712.521.101 och 522.8.4)
1.2 Skenornas överhäng
Inte godkänd
Överhäng >43cm.
Tillverkarens anvisningar
1.3 Skenornas infästning
Inte godkänd
Skena ligger utanför krok.
Tillverkarens anvisningar
Godkända kontrollpunkter
20/23
Avstånd
Belastning
Bärläkt
CC mått
Främmande material
Höjdjustering
Klämmans omfång
Mittfäste
Panelramens tjocklek
Shims
Skador
Skarp kant
Skenskarvar
Skydd
Slutfäste
Snö- och Vindlastberäkning
Säkerhetsavstånd
Takhöjd
Taklutning
Väderbeständigt material
Tak 1, Longi: LR5-54HPH
Anmärkningar
1/13

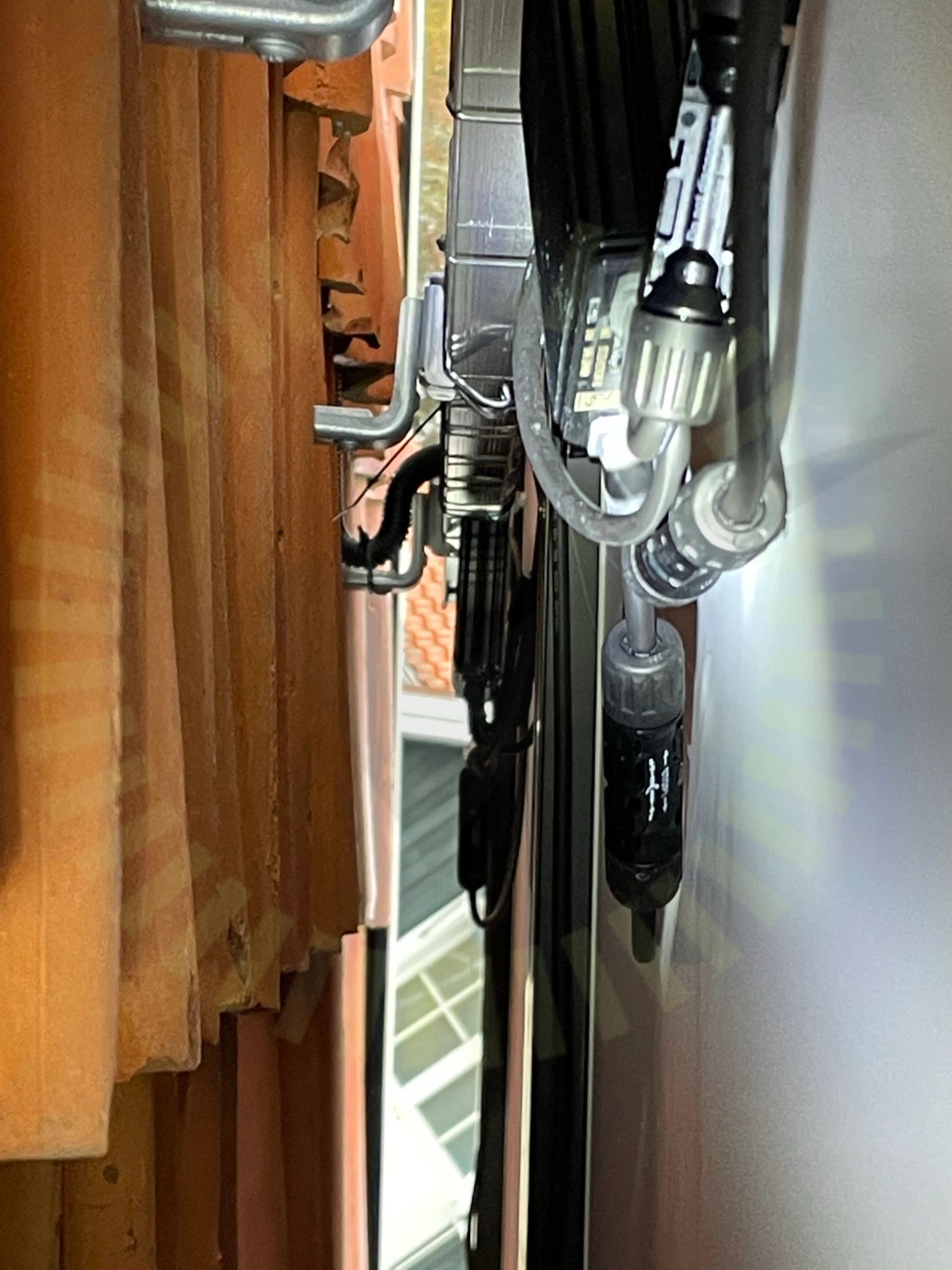

2.1 Dragavlastade
Inte godkänd
Panel/Optimerare - Skarp böj utgång.
SS 436 40 00 (522.8.3)
Godkända kontrollpunkter
11/13
Avstånd till tak
Dräneringshål
Fästenas överlappning
Fästens placering
Förbindelse av kontakter
Föremål mot bakstycke
Höjdskillnad
Kablarnas böjradie
Mellanrum
Skador
Skugga
Ej tillgängligt vid besiktning
1/13
Strängförläggning
Varselmärkning
Anmärkningar
1/4
3.1 Varning för likström
Inte godkänd
Likspänningsmärkning saknas.
SS 436 40 00 (712.514) / (134.1.7)
Godkända kontrollpunkter
3/4
Informering av solceller
Tillförlitligt fäst
Varning för backspänning
Växelriktare
Godkända kontrollpunkter
26/26
AC Böjradie
AC Förläggning
AC Genomföringar
AC Kabel
AC kabel skarp kant
AC Skador på kabel
Anslutning
Avstånd
DC Förläggning
DC Genomföringar
DC Kablage egenskaper
DC Skador på kabel
DC Yttre påverkan
Dokumentation
Förskruvning
Huvudsäkring
Infästning
Internet
Kontakter
Ledare fastspända
Märkning
Säkring
Utrymme
Ventilation
Vinkel
Värmeutveckling
