Institutet för Solenergikvalitet

Besiktningsrapport

7.5
x

Installation genom

EcoKraft

Datum

8 augusti 2024

Ort

Karlstad, Värmlands län
Takstolsinfästning
Skenornas överhäng
Skenskarvar
82% godkända18% ej godkända

Om installationen

PanelerSolarWatt: Vision AM 4.0 Black
MontagesystemK2: SingleRail: Single/CrossHook 3S
VäxelriktareKostal: PLENTICORE plus
EcoKraft

Installerad av EcoKraft som har ett medelhögt snittbetyg på 8.8 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Godkända kontrollpunkter

3/3
AvtalMätprotokoll DCSträngschema

Tak 1, K2: SingleRail: Single/CrossHook 3S

Anmärkningar

11/25

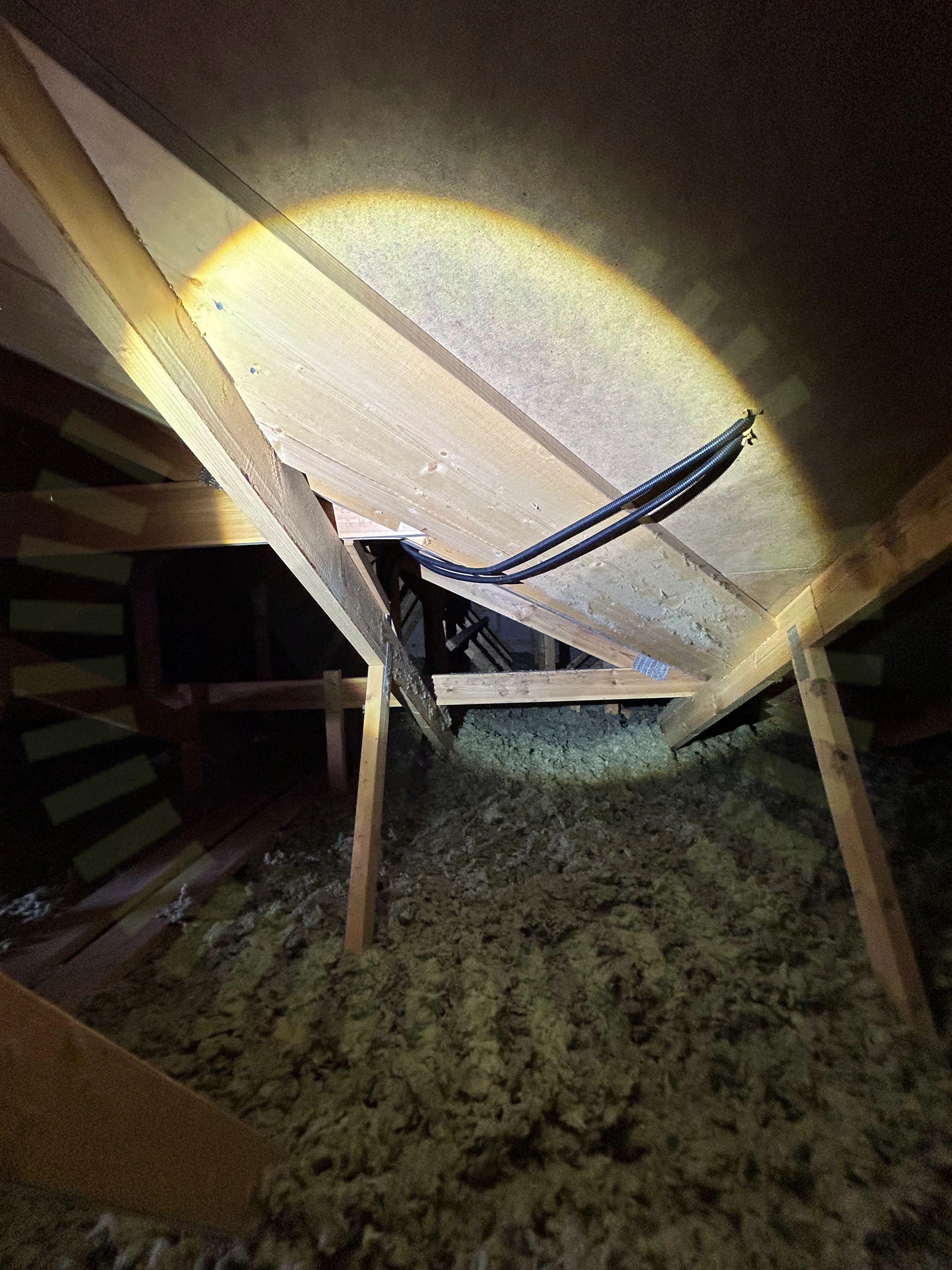

Kabeldragning mellan takytor

2.1 Kabeldragning mellan takytor

Inte godkänd

Kabeldragning mellan takytor är inte lämpligt fastsäkrad. Slangen hänger utan uppfästning i sin egen tyngd.

SS 436 40 00 (712.522.101)

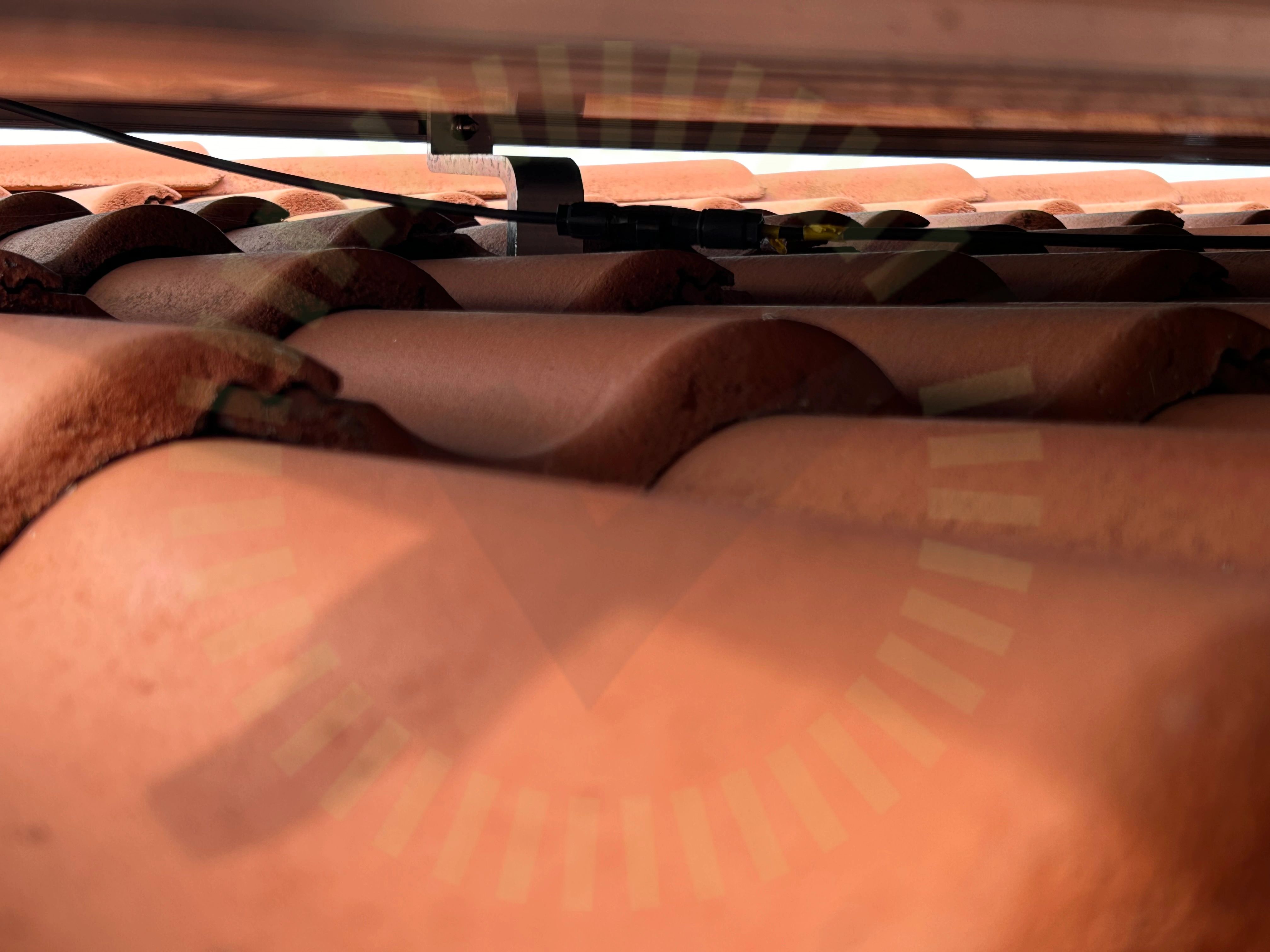

Kabeluppfästning

2.2 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd. Kablar hänger långa sträckor utan uppfästning.

SS 436 40 00 (712.522.101)

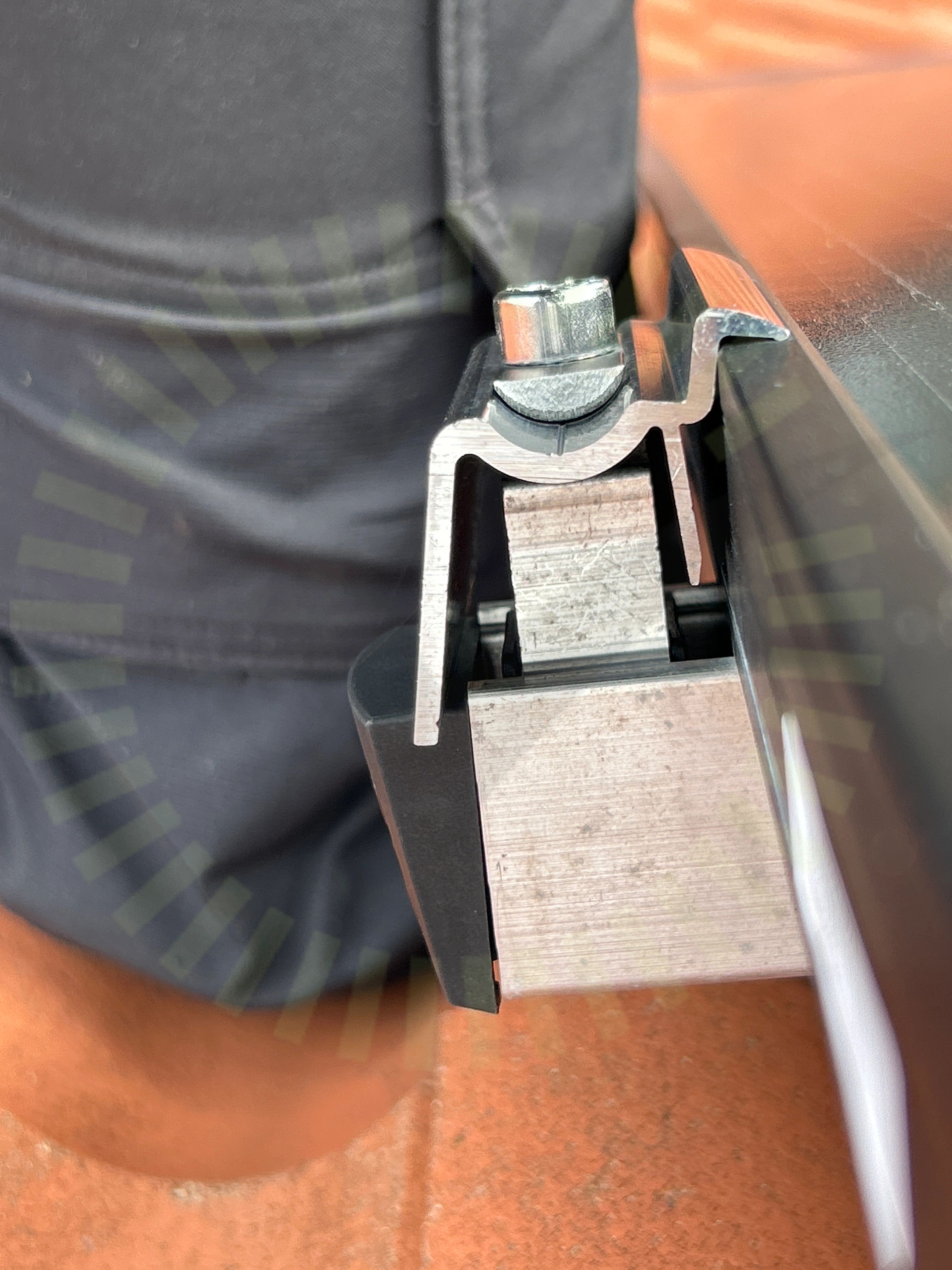

Skenans utstick för klämma

2.3 Skenans utstick för klämma

Inte godkänd

Skenan sticker inte ut tillräckligt från panelramen för klämman. Ska vara minst 50 mm.

SingleRail Roof Hooks Assembly en-DK-FJ-NO-SE V9 | 0923, Sida 18

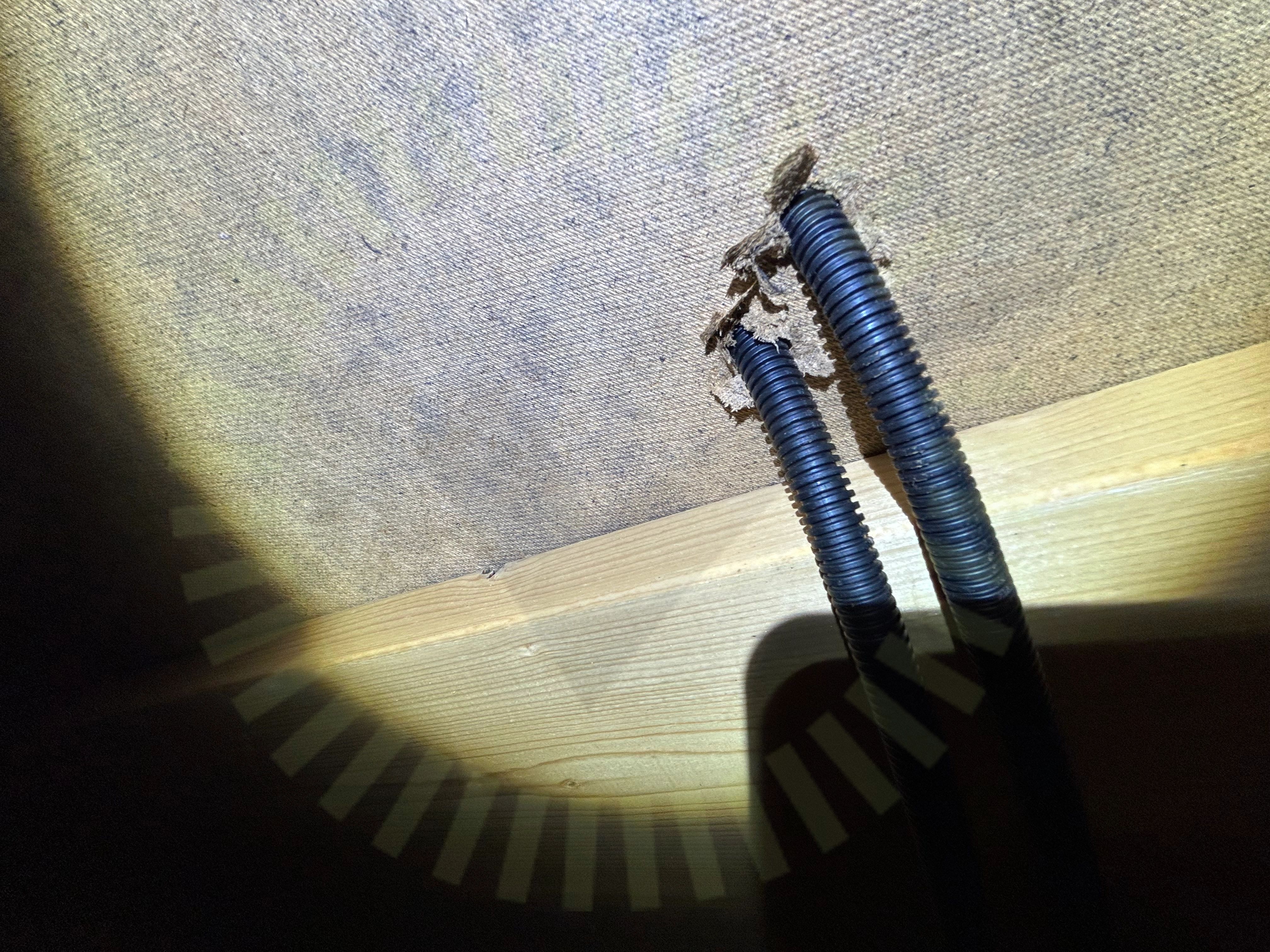

Takgenomföring

2.4 Takgenomföring

Inte godkänd

Genomföring i lätt undertak är generellt inte okej, och underlag som styrker vald metod saknas.

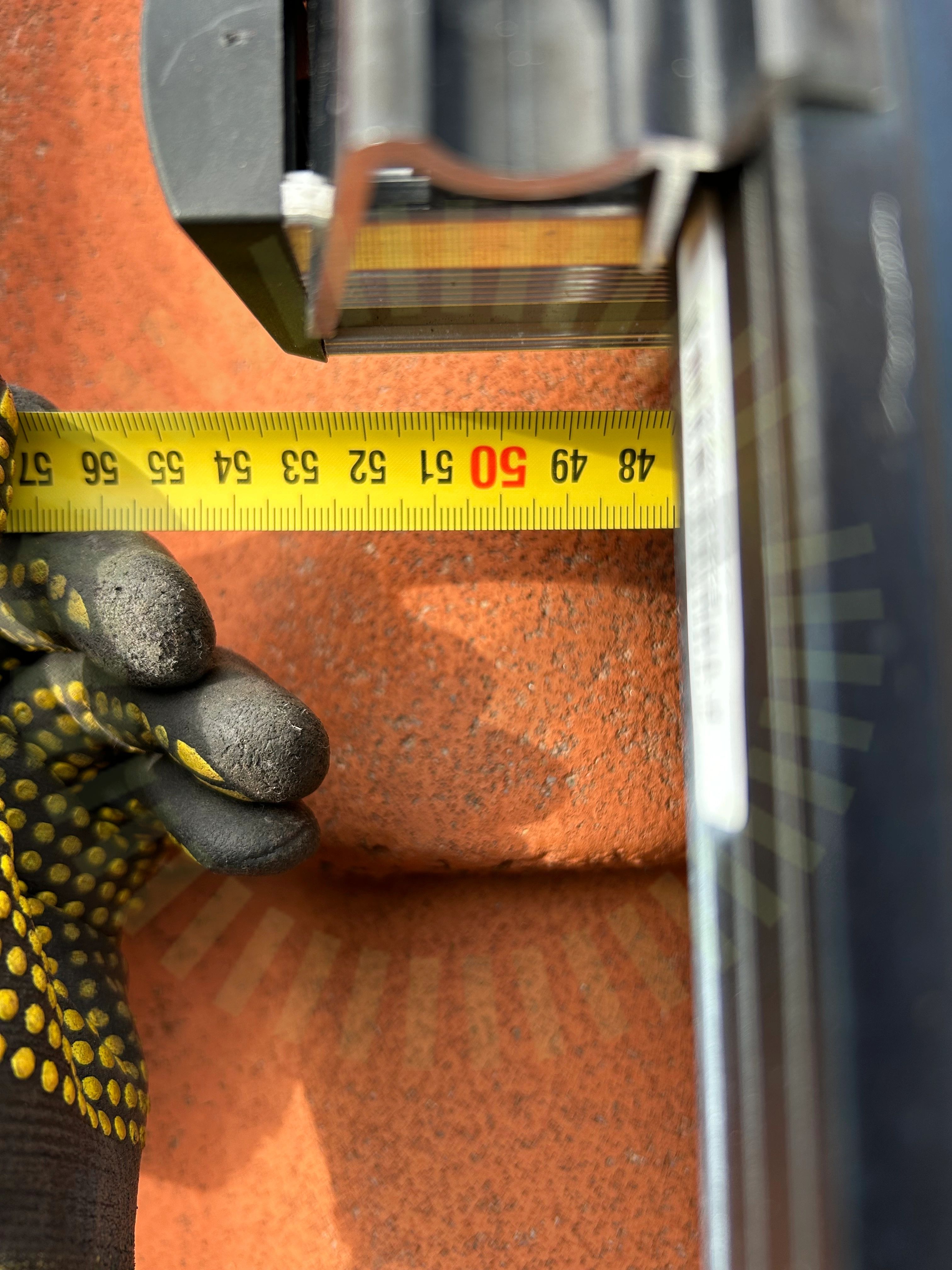

Skenornas överhäng

2.5 Skenornas överhäng

Inte godkänd

Snö- och vindlastberäkning saknas. Underlag att kontrollera korrekt avstånd mot är inte tillgängligt. Uppmätt 48 cm.

Snö- och vindlastberäkning

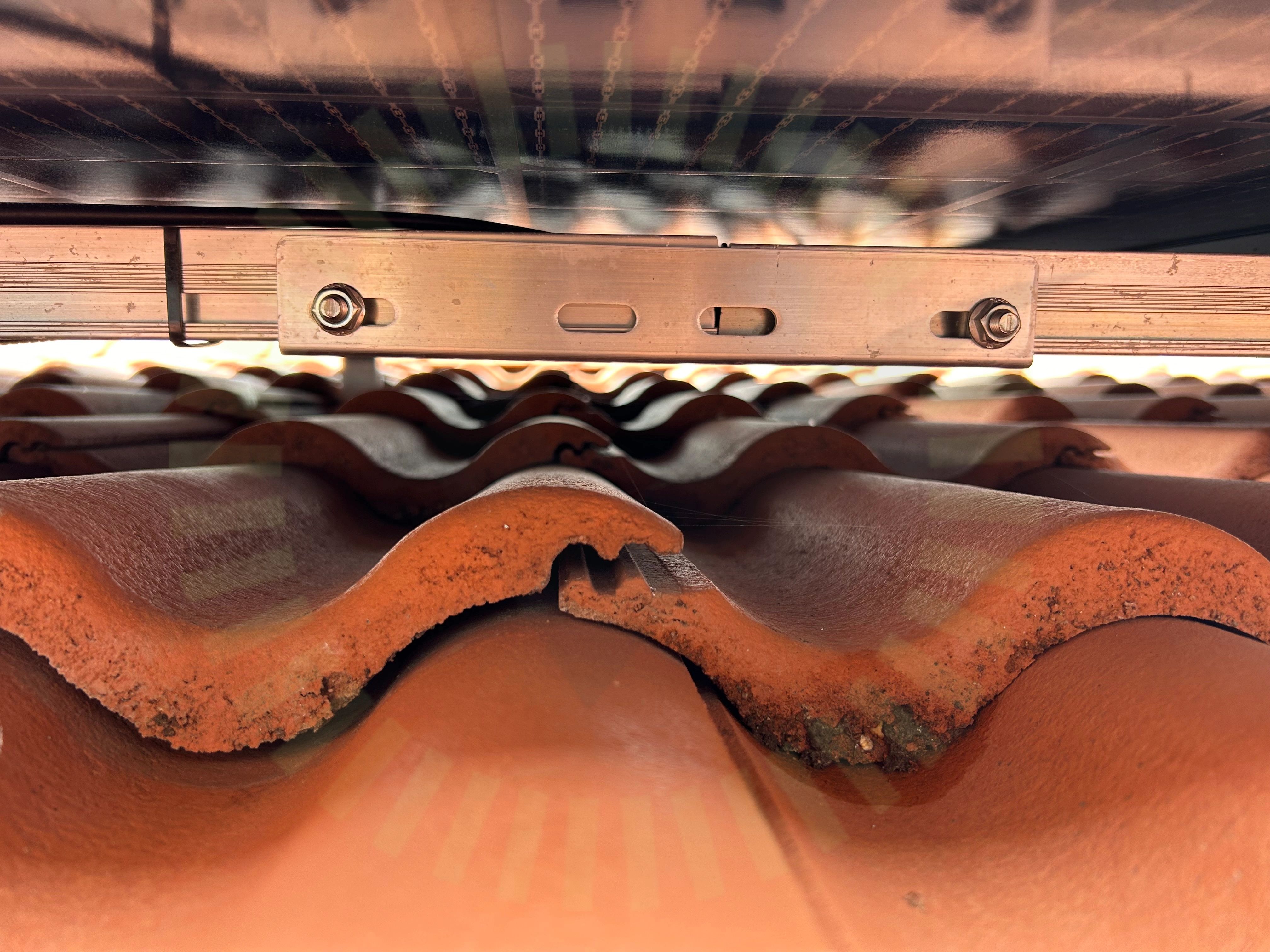

Skenskarvar

2.6 Skenskarvar

Inte godkänd

Ej korrekt antal T-bultar.

SingleRail Roof Hooks Assembly en-DK-FJ-NO-SE V9 | 0923, Sida 17

2.7 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkning saknas vid besiktning.

Tillverkarens montageanvisningar

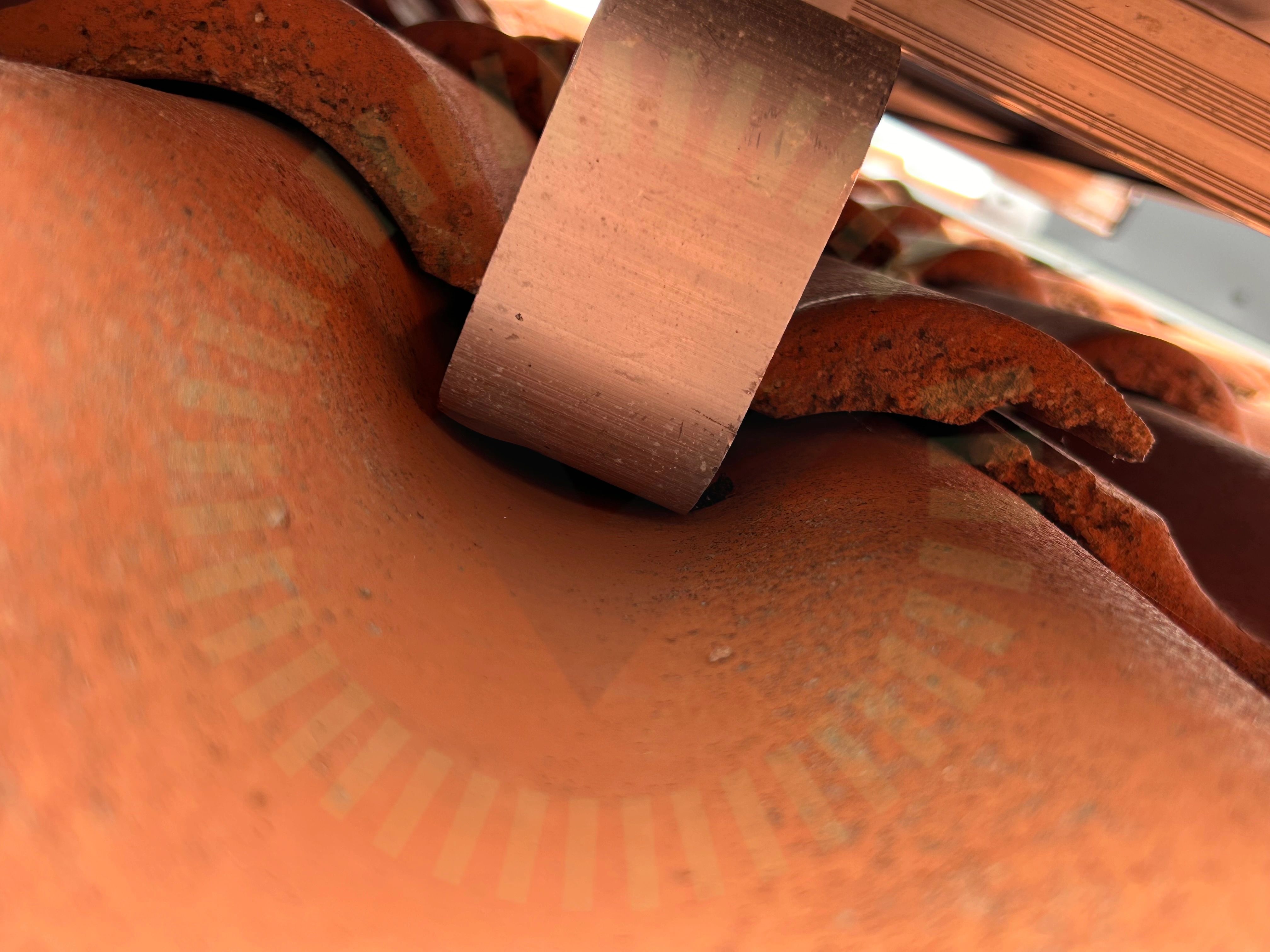

Underliggande takpanna

2.8 Underliggande takpanna

Inte godkänd

Takkrokar ligger mot den underliggande takpannan.

SingleRail Roof Hooks Assembly en-DK-FJ-NO-SE V9 | 0923, Sida 16
Takstolsinfästning

2.9 Takstolsinfästning

Inte godkänd

Skruvar har missat takstolarna. Även kontrollerat utifrån att fler skruvar inte har använts.

Handbook Attach K2 roof hooks with flat head screw | Screews Assembly EN V7 | 0623, Sida 6

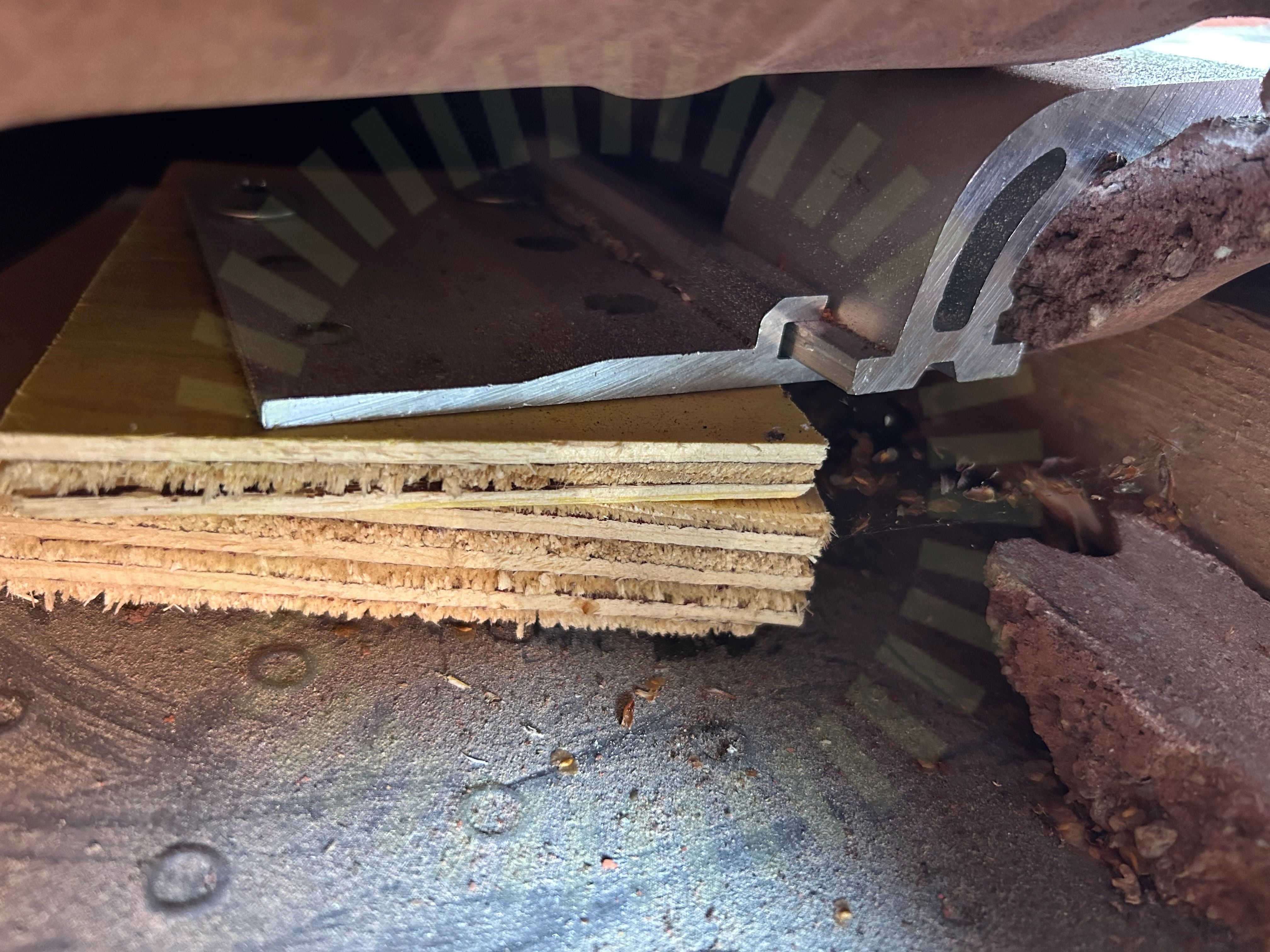

Tvådelad takkrok

2.10 Tvådelad takkrok

Inte godkänd

Krokar är inte placerade innanför basplattan.

SingleRail Roof Hooks Assembly en-DK-FJ-NO-SE V9 | 0923, Sida 10

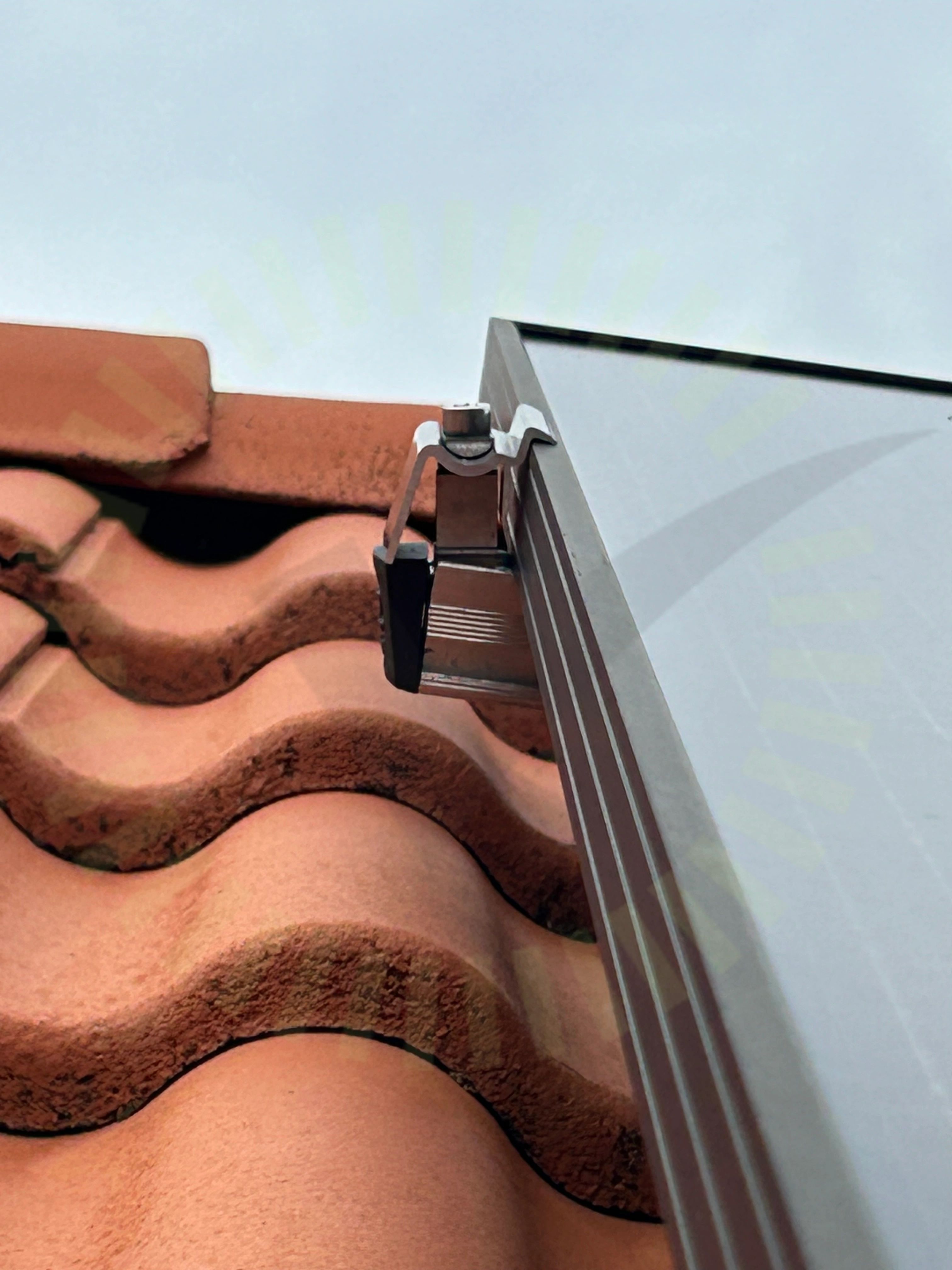

Ändklämmor

2.11 Ändklämmor

Inte godkänd

Ändklämmor har inte tillräckligt stöd från skenan och riskerar att ramla av.

Godkända kontrollpunkter

14/25
DC kabel förläggningFrämmande materialFöremål mellan skena och panelramInfästningarKlämmans placering i skenaMittklämmorPlaceringSkadorSkenornas infästningSkruvar korrektTakets lutningTakkrokarnas CCTermisk brytpunkt skenorVäderbeständigt material

Tak 1, SolarWatt: Vision AM 4.0 Black

Anmärkningar

3/14

3.1 Strängförläggning

Inte godkänd

Strängarnas ledare följer ej varandra och skapar en öppen slinga.

SS 436 40 00 (712.521.103)

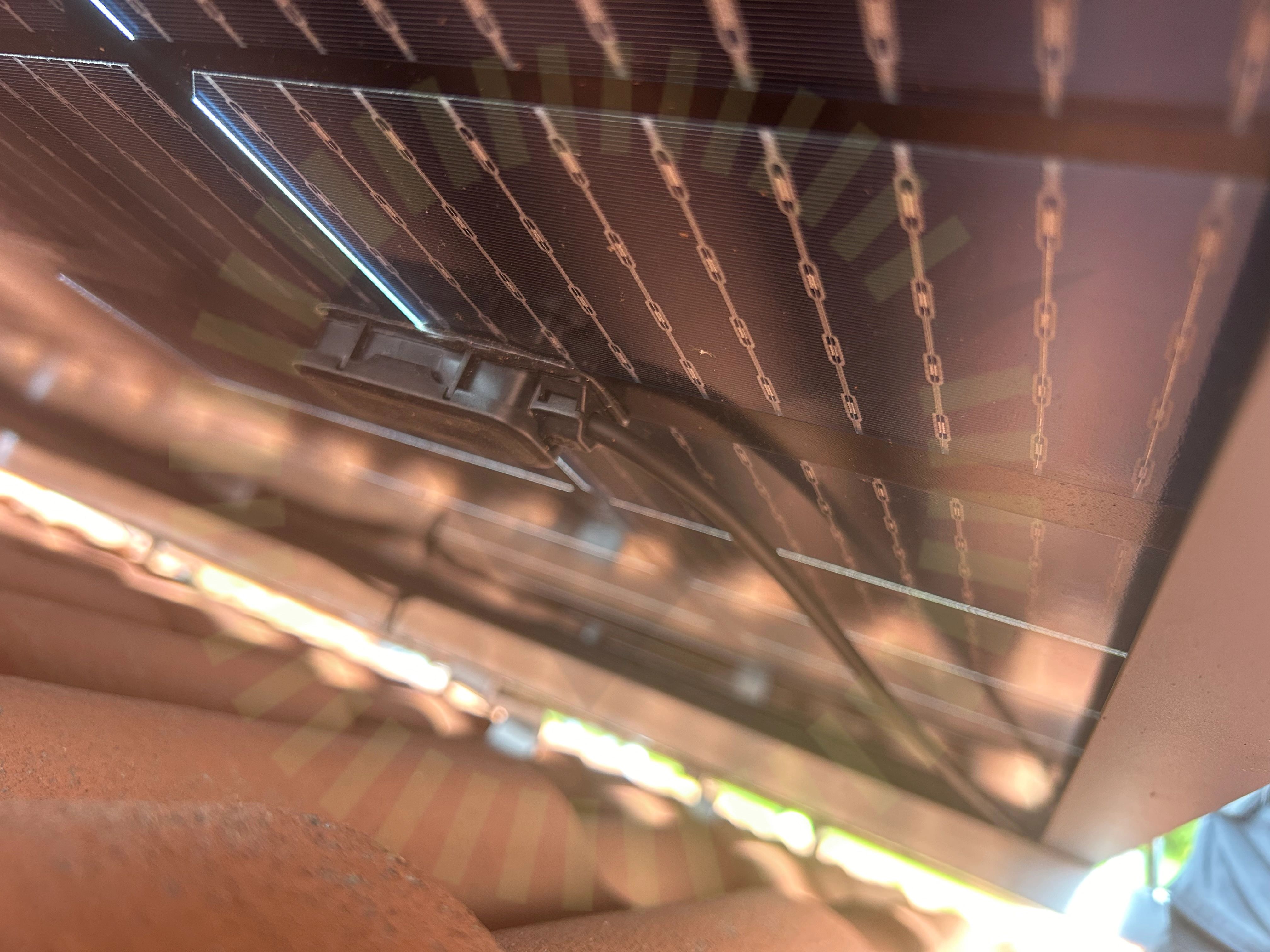

Kopplingslåda böjradie

3.2 Kopplingslåda böjradie

Inte godkänd

Böjradien från kopplingslådan är för skarp.

SS 436 40 00 (522.8.3)

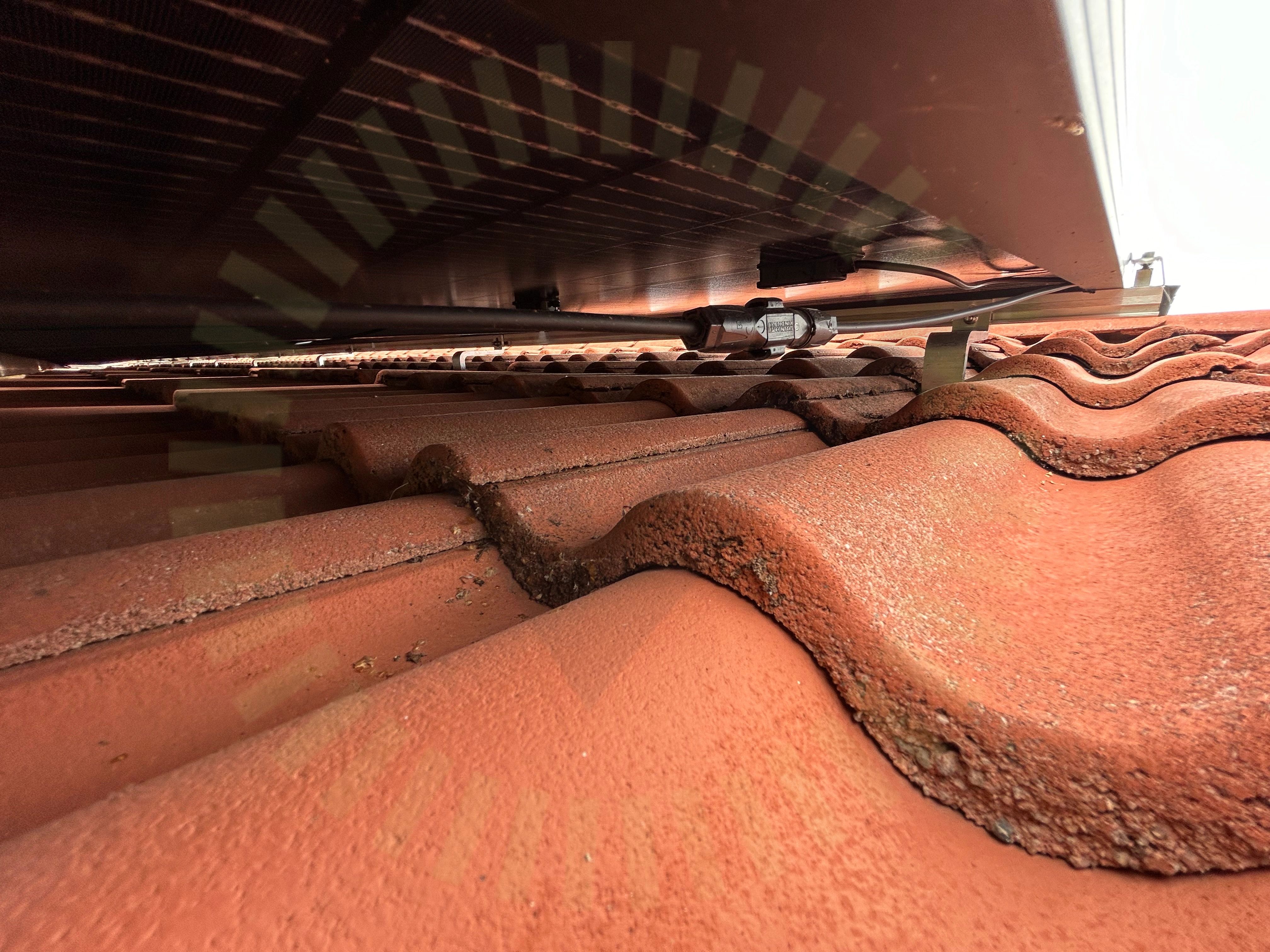

Stress på kontakter

3.3 Stress på kontakter

Inte godkänd

Kontakter uppspända mellan skenor, kablage drar konstant i kontakterna.

SS 436 40 00 (712.526)

Godkända kontrollpunkter

11/14
DräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas placeringKlämmornas överlappningKontaktdonPanelkablagets böjradiePanelramar separeradeSkador på panelSkuggaSpänningar i ram

Varselmärkning

Anmärkningar

1/4

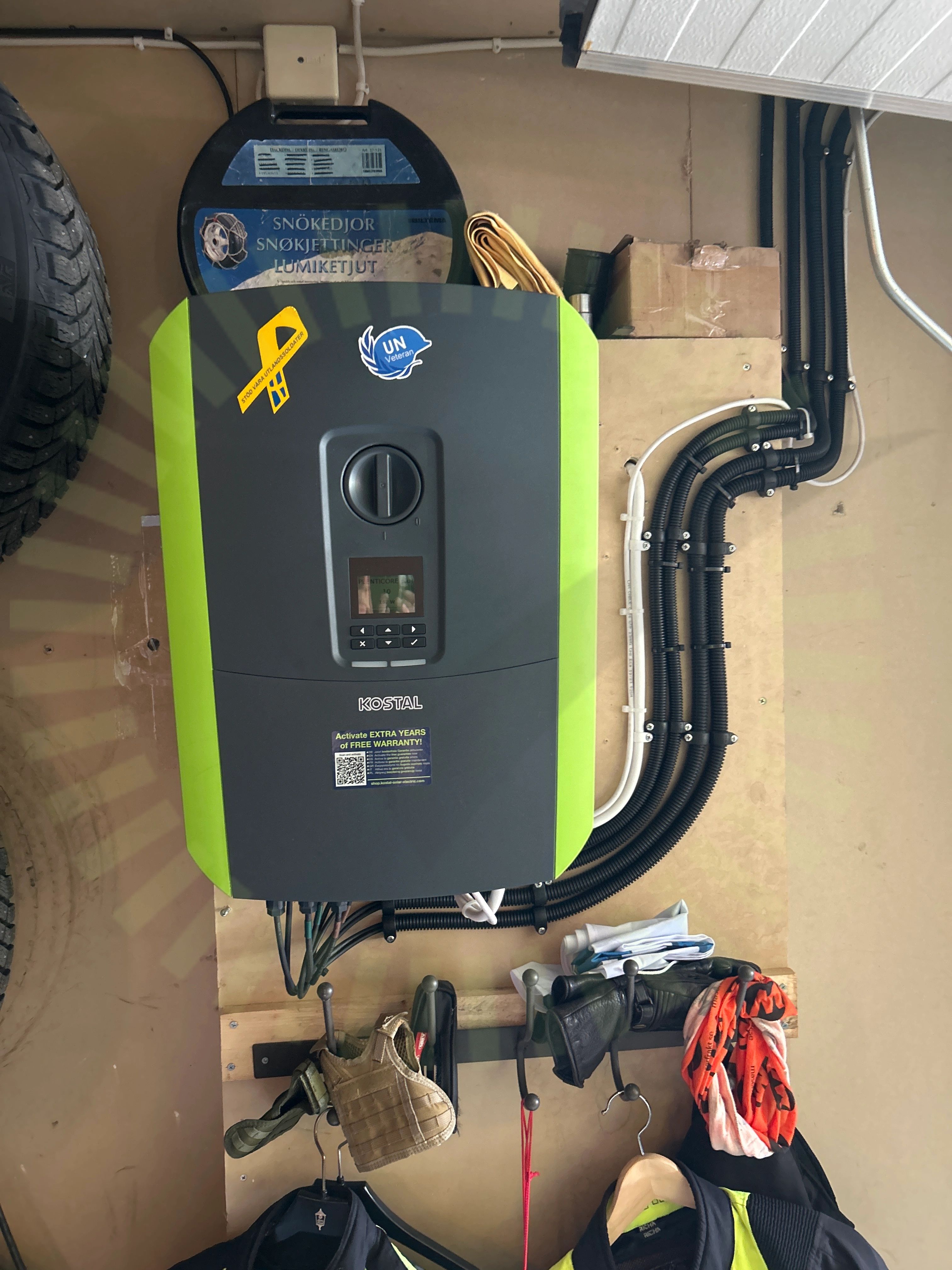

Varning för likspänning

4.1 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.

SS 436 40 00 (712.514.102)

Godkända kontrollpunkter

3/4
Informering av solcellerMissvisande varselmärkningVarning för backspänning

Växelriktare

Anmärkningar

2/36

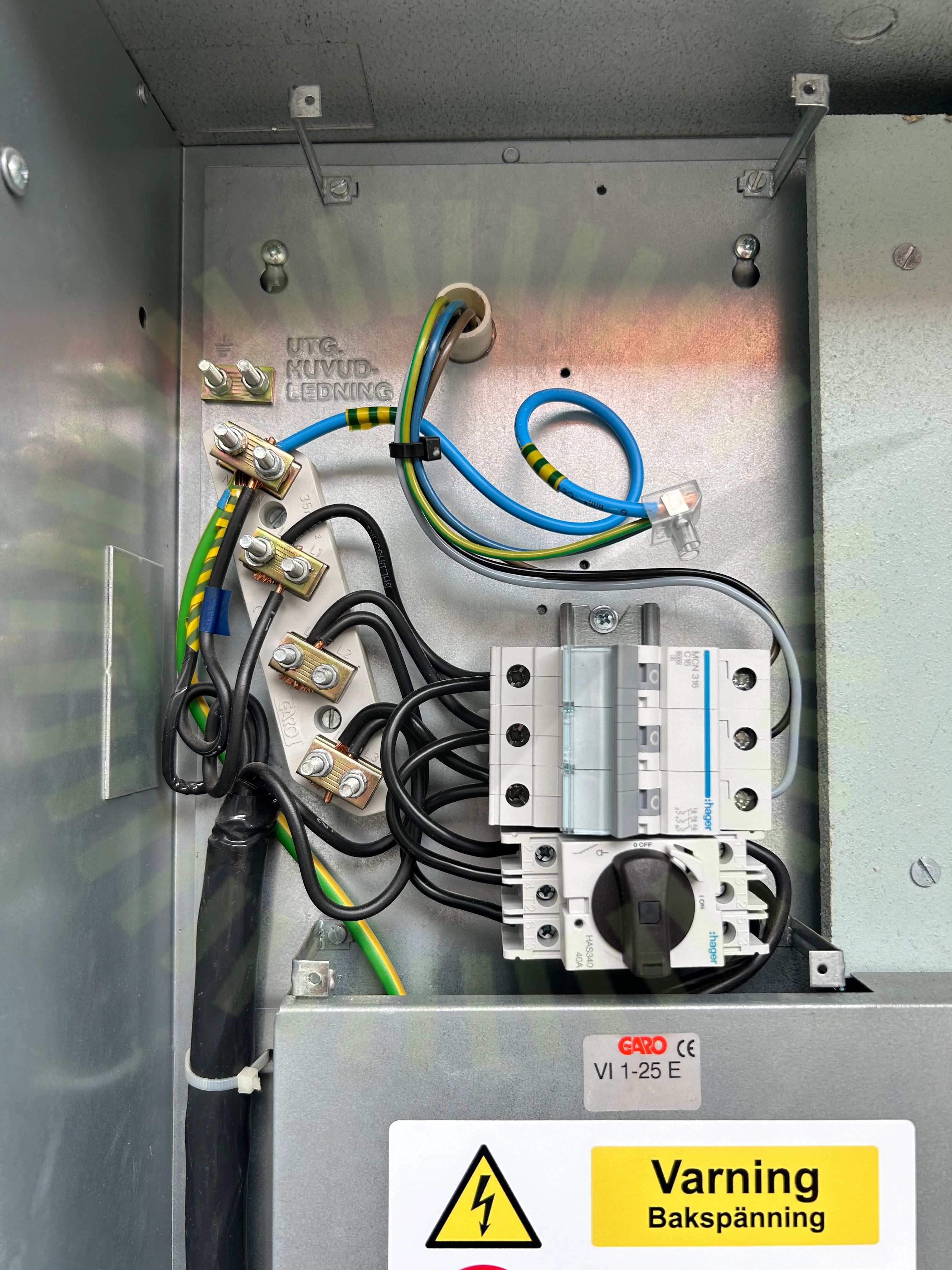

Dubbel matning

5.1 Dubbel matning

Inte godkänd

Huvudledning till huset kan nu matas av både solcellerna och från inkommande. Den totala effekten är högre än vad kabeln kan hantera.

SS 436 40 00 (312.2.1.2 / 512.1.2)

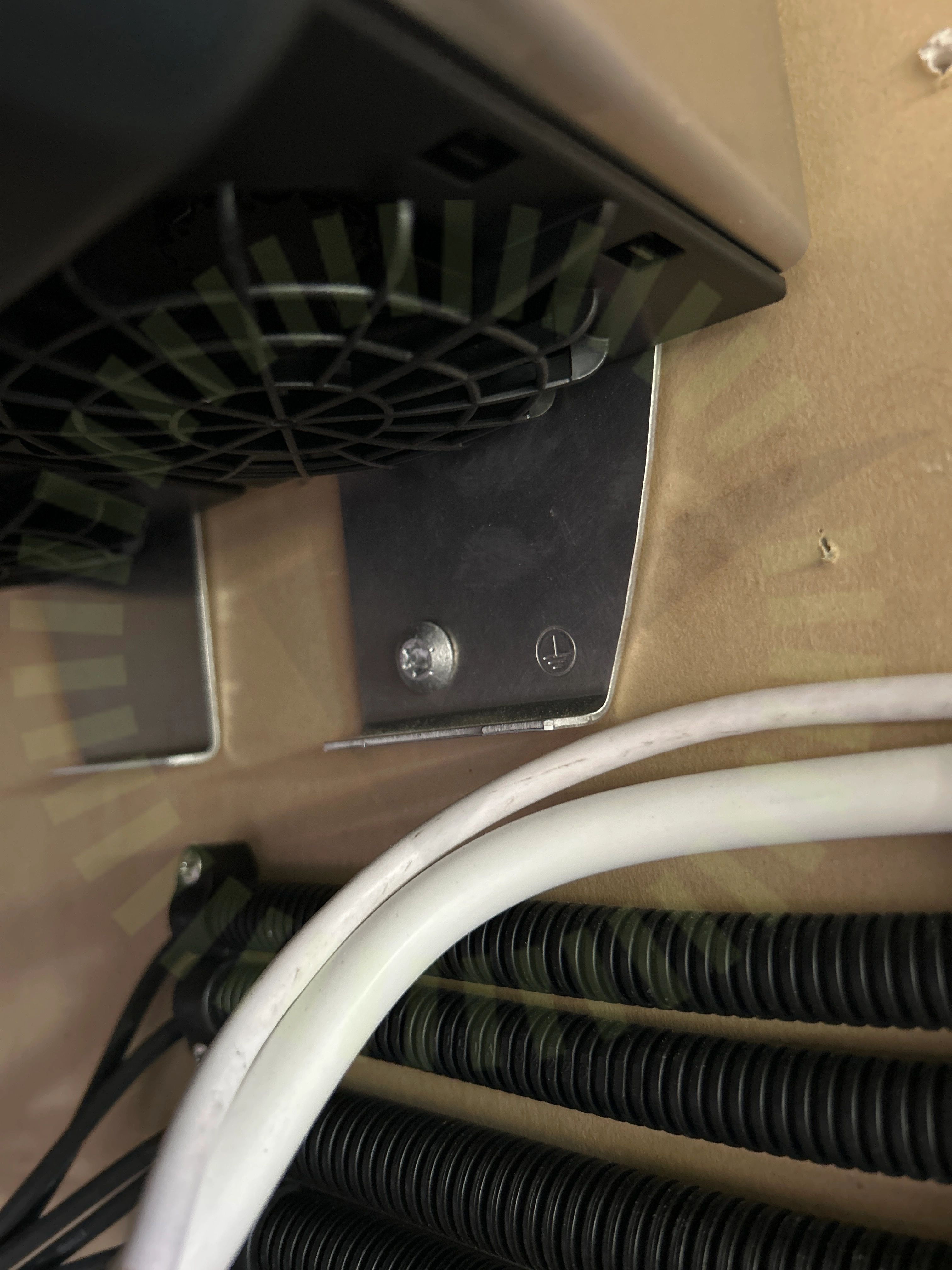

Jordning av chassi

5.2 Jordning av chassi

Inte godkänd

Växelriktarens chassi är inte jordat.

Kostal: PLENTICORE-plus Operating manual SV 2021.12.20, Sida 52

Godkända kontrollpunkter

34/36
AC kablage förläggningAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareAvstånd närliggande objektBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Min SpänningEnkelisolerade ledareFastsäkring av produktFörskruvningGenomföringarHuvudsäkringIdentifieringInfästningKabeldimensioneringKablagets böjradieLikspänningskomponenterMax total effektMekanisk påverkanPlaceringSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgänglighetVäderbeständigt materialVäderskyddVäxelriktarens IP klassning
